Установка пружинных петель на дверь своими руками

Содержание

• Особенности пружинных петель
• Преимущества
• Методика самостоятельной установки

Если вы планируете установку пружинных петель на межкомнатные или входные двери, вам необходимо ознакомиться с некоторыми особенностями этого типа изделий. Это поможет вам лучше понимать принцип работы механизма и предотвратит ошибки при монтаже.

Специфика установки пружинных петель отличается от обычных моделей

Особенности пружинных петель

В первую очередь следует выяснить, в чем заключаются отличительные особенности пружинных петель. Этот тип дверной фурнитуры внешне может ничем не отличаться от обычных карточных моделей, которые зачастую устанавливаются в жилых домах.

Очень часто пружинные петли устанавливают на входные двери магазинов, офисов, кафе и подобных заведений, а также хозяйственных помещений.

Главное отличие от обычных моделей кроется внутри конструкции, дело в том, что в полости петли на штифте содержится дополнительный элемент – пружина, которая возвращает полотно в исходное положение. Благодаря такой детали эта фурнитура получила особое признание. Существует и более совершенная модель – универсальная маятниковая петля, она предназначена для обеспечения двухстороннего распахивания двери и приведения её в исходное положение, это идеальный вариант в том случае, если у вас заняты руки.

Преимущества

Установка пружинных моделей петель дает следующие преимущества:

• удобство пользования дверью даже с занятыми руками;
• сохранение тепла в помещении;
• обеспечение беспрепятственного массового прохождения людей;
• предотвращение сквозняков;
• самостоятельное закрывание двери.

Для легких дверных полотен пружинные петли могут заменить доводчик

Методика самостоятельной установки

Давайте рассмотрим, как правильно выполнить монтаж пружинных петель. В целом их установка не сильно отличается от обычных моделей накладного типа. Работы производятся в следующей последовательности:

1. Наметьте с торца двери и на коробе положение каждой половины петли.
2. Извлеките из обеих карт стопор, чтобы разжать пружину. Для этого вставьте штырь в отверстие на втулке и поверните по часовой стрелке.
3. Приложите пластины и зафиксируйте их с помощью саморезов согласно нижеприведенной схеме.
4. После этого необходимо произвести сжатие пружин. Для этого в закрытом положении двери поочередно на обеих картах с помощью поворота штыря по часовой стрелке сожмите пружину и вставьте стопор.
5. Проверьте работу системы и при необходимости отрегулируйте пружину.

На этом установка завершена. Периодически нужно будет проверять работу петель и корректировать сжатие, так как в процессе эксплуатации пружины ослабляются.

Схема установки пружинных петель. 1) пружина 2) отверстие во втулке 3) стопор 4) винт 5) верхняя гайка

Регулировку петель необходимо проводить крайне осторожно, в противном случае вы рискуете сорвать пружину.

Если вы все сделали правильно, дверь будет свободно открываться, а затем самостоятельно притягиваться к коробу. Возможно, дополнительно нужно будет вывести пару градусов наклона, чтобы облегчить задачу.

Рекомендуем посмотреть видео

• Инструкция по установке двусторонних пружинных петель
  Загрузить 636.89 KB

Ввертные Петли Для Дверей Установка

Ввертные петли: выбор, установка, регулировка своими руками

Различительными особенностями ввертных петель

являются маленькая цена изделий, долгий срок службы и простота монтажа. Установка ввертных петель делается с помощью простого набора инструментов и может осуществляться начинающими мастерами. Зачем употребляются ввертные петли, как установить и отрегулировать фурнитуру, читайте дальше.

Дверная петля, снаряженная ввертным механизмом, облегчающим установку

Устройство петель

Ввертные петли для дверей

и окон состоят из 3-х главных частей:

1. рамной части, которая крепится к дверной коробке;
2. створчатой части, устанавливаемой конкретно на дверное полотно;
3. соединительного штыря.

Составные части конструкции ввертной петли

Некие виды петель оснащаются нейлоновой вставкой и шариком. Ищете установка ввертных приобрели ввертные петли. И для дверей. Дополнительные элементы конструкции созданы для:

• бесшумной работы фурнитуры;
• уменьшения силы трения, влияющей на срок службы фурнитуры.

Дополнительные элементы в конструкции ввертной петли

Неважно какая петля может быть дополнена декоративным колпачком, скрывающим внутреннее устройство фурнитуры и придающим петли опрятный вид, чтоб она не выделялась из общего дизайна помещения.

Накладки на ввертные петли, придающие фурнитуре опрятный вид

Ввертные петли и их установка

Схема устройства ввертной петли.

Монтаж так называемых ввертных петель применяется сегодня все чаще. Это конструкция, которая состоит из 2-х частей, каждая из которых имеет штыри, вкручиваемые в поверхность дерева. Первая створчатая часть крепится в дверное полотно, а рамная часть — в проем. После этого дверное полотно буквально насаживается на штырь. После такого простейшего монтажа на поверхности остается виден только небольшой цилиндр малого диаметра. Количество штырей может отличаться, но качество остается неизменным, крепление двери получается прочным и надежным.

Статья по теме: Дачный душ своими руками

Для легких полотен рекомендуется применять петли с 2-мя штырями, которых вполне достаточно. Для дверей с накладками из натурального дерева используются петли с 3-мя штырями. Для тяжелых деревянных из массива лучше всего применять специальные усиленные петли, количество штырей берется от 4-х.

Для легких дверей обычно используют двухштыревые или трехштыревые петли. Их обычно ставят по 3 штуки на дверное полотно. Для более тяжелых полотен приобретают четырехштыревые петли. Их можно регулировать в 3-х плоскостях (по высоте, прижиму, горизонтали), чтобы достичь максимальной точности при установке двери. Для бесшумной работы и снижения трения при эксплуатации некоторые модели ввертных петель снабжаются особой пластиковой (нейлоновой) вставкой и стальным шариком, впаянным в корпус створчатой части. Петель ставится от 3-4 штук на дверь.

Схема монтажа дверных петель.

Самостоятельно выполнить монтаж очень просто, необходимо только сделать разметку, после чего просверлить отверстия под штыри. Далее, выполняется установка отдельных частей конструкции. Петли могут быть различного цвета, они имеют специальные декоративные колпачки. Материалом изготовления является латунь, алюминий или специальный сверхпрочный пластик (только для легких дверных полотен).

Преимущества такой конструкции заключаются в следующем:

1. Петли дешевые, внешний вид их привлекательный.
2. Даже при длительном и интенсивном использовании сроки службы значительные.
3. Декоративные колпачки позволяют придать механизму любой требуемый внешний вид, использовать их можно для любого интерьера.

Разновидности петель

Ввертные дверные петли различаются по нескольким признакам:

• габаритные размеры. В текущее время выпускаются петли разных размеров. Установка межкомнатных дверей что для двери без порога видео. Малая петля ввертная – оконная, огромные петли являются дверными;

Разные размеры ввертных петель

• количество штырей. Ввертные петли оснащаются 1-4 штырями в каждой части. Петли с 1-2 штырями нормально подходят для легких пластиковых дверей и оконных створок. Петли с 3-мя штырями инсталлируются на двери, сделанные из деревоплиты. Ввертные петли, имеющие 4 штыря, рекомендуются для монтажа дверей, выполненных из массива дерева;

Ввертные петли, созданные для разных типов дверей

Виды петель

Если посмотреть, как врезают петли мастера, то кажется, что это сложное дело. В реальности работа простая, надо только правильно выбрать фурнитуру. По конструкции чаще всего используют следующие виды изделий:

• Прямые. Самые распространённые, состоящие из шарнира с боковыми крепёжными пластинами. Навесы называют карточными или бабочками.

• Угловые. Фурнитура предназначена для межкомнатных дверей с «еврочетвертью» (выступом, скрывающим зазор между створкой и дверной коробкой). Похожи на предыдущие, только боковые пластины сделаны из уголков.

• Вворачиваемые. Конструкция петель представляет собой поворотную ось с приваренными сбоку шпильками вместо крепёжных пластин. Предназначены для лёгких полотен.

• Скрытые. Фурнитуру устанавливают на дорогие входные двери. Конструкция петель скрытого монтажа представляет собой шарнир, утапливаемый при установке в теле дверного блока.

• Итальянские. От скрытых петель фурнитура отличается конструкцией шарнира. Механизм устанавливают на дорогих импортных дверях.

По способу установки различают три вида петель:

• Накладные. Фурнитуру просто фиксируют саморезами к поверхности двери и коробки без предварительного выреза углубления.

• Врезные. Под фурнитуру выбирают углубления. Крепёжные пластины получаются на одном уровне с поверхностью двери и коробки.

• Ввертные. Фурнитура имеет вместо крепёжных пластин штыри. Во время монтажа эти шпильки вкручивают в тело дверного блока.

По направлению открывания двери петли бывают:

• Левосторонние. Открыть створку можно только влево.
• Правосторонние. Открыть створку можно только вправо.
• Универсальные. Открыть створку можно вправо и влево.

Универсальные петли можно прикрепить с правой или левой стороны двери, что создаёт преимущество монтажа. Недостатком считается сложность быстрого снятия створки.

Область применения

Ввертные петли используются для установки межкомнатных и других деревянных дверей, а также деревянных окон. Установка дверей в ванной и туалете в панельном доме своими руками: технологии установки, рекомендации установки, необходимые материалы и инструменты для монтажных работ. Мебельный шаблон ршп-35б для разметки и мебельные петли установка дверей. Данный вид петель имеет рад преимуществ, к которым можно отнести:

• простоту монтажа. Для установки петли потребуется дрель, инструменты для разметки и минимум навыков монтажника;
• установленные петли практически незаметны, а видимая часть может быть закрыта различными декоративными элементами, придающими петле индивидуальный вид;
• большинство петель оснащается регулировкой, позволяющей скрыть мелкие дефекты, возникшие при установке двери;
• минимальный уход. Петля требует периодической смазки, которая наносится, не снимая дверное полотно с петель;

Уход за ввертными петлями

• низкую стоимость. Благодаря простоте конструкции стоимость фурнитуры ниже, чем у других видов петель.

Монтаж петли

Установить ввертные

петли можно, руководствуясь следующей схемой:

1. дверное полотно фиксируется на полу для придания устойчивости, способствующей корректной установке петель. Для фиксации дверного полотна можно использовать специальные стойки, приобретенные в магазине или изготовленные самостоятельно;

Простейшие устройства для фиксации дверного полотна

1. на дверном полотне и коробке производится разметка мест, предназначенных для установки петель;

1. на дверное полотно
   при помощи обычной струбцины крепится шаблон для установки петли. Шаблон может поставляться в комплекте с петлей или продаваться отдельно. Установка межкомнатных дверей мастер для межкомнатных дверей. Изготовить шаблон можно и своими руками;

Готовый шаблон для установки различных ввертных петель

1. при помощи дрели со сверлом подходящего диаметра просверливаются отверстия для штырей. Количество отверстий равняется количеству штырей, а глубина каждого отверстия длине штыря;
2. аналогичным способом производится подготовка дверной коробки;
3. части петель устанавливаются на предназначенное для них место при помощи отвертки или специальной насадки на дрель;
4. створчатая часть петли навешивается на рамную часть;

Соединение частей ввертной петли

1. при необходимости устанавливаются декоративные колпачки.

Монтаж петель своими руками

Как установить петли? Установка петель своими руками не отличается сложностью, но надо четко следовать всем шагам предлагаемой инструкции. Сначала необходимо приготовить инструменты и материалы, которые будут использоваться в процессе монтажа. Такой набор содержит:

• петли выбранного типа;
• крепежные элементы для их монтажа;
• простой карандаш;
• металлическую линейку и уголок;
• строительный нож со сменными лезвиями;
• стамеску;
• обычный молоток;
• шуруповерт, дрель;
• крестовую отвертку.

Схема монтажа барной петли.

Установка начинается с разметки. Необходимо определить, в какую сторону будет открываться дверь, точки расположения дверных петель. Для этого надо обратить внимание, в какую сторону удобнее открывать, где есть для этого свободное пространство. От этого будет зависеть удобство использования, сохранность самого полотна и отделочных материалов вокруг. Специалисты советуют по направлению движения двери монтировать специальные стопоры, которые будут тормозить открытие. Ручка двери и само полотно уже не будут ударяться о поверхность стены или мебели. На стену можно приклеить небольшой кусочек материала в месте удара ручки — это тоже защитит ее от повреждений.

Для петель надо выбирать место исходя из их конструкции и веса полотна. Например, установка обычной межкомнатной двери возможна с 2 петлями. Если будет устанавливаться дверь из массива дуба, то 2-х петель может быть недостаточно. Рекомендуется брать 3, из которых 2 будут располагаться на небольшом расстоянии от пола и верха дверного проема, а третья — в середине. Далее, карандашом выполняется разметка. Если будет проводиться выемка дерева, то требуется сразу определить, на какую глубину.

Статья по теме: Идеи для дома. Подставка под горячее своими руками

Как выполнить крепление?

Установка петель осуществляется обычно в 20-25 см от края полотна. После того как произведена разметка, можно начинать работы. Острым строительным ножом аккуратно выполняется прорез на глубину в 3-5 мм, равный толщине петли. После этого вырезается углубление для посадки петли. Если же планируется установка обычной накладной петли, то такой вырез выполнять не надо. Сначала проводится разметка, корпус петли обводится карандашом. За пределы отметки выходить нельзя, так как после крепежа внешний вид дверного полотна будет крайне неаккуратным, а заделать полости сложно. После этого дрелью или шуруповертом выполняются отверстия, они необходимы для крепежа петли.

Аналогичная работа проводится для дверного проема, тоже придется подготовить место для крепежа второй части дверных петель. Монтаж продолжается таким образом, чтобы можно было сначала «примерить» положение петель, в противном случае навесить дверь не получится. Если все совпадает, то можно крепить механизмы саморезами. Обычно они уже идут в комплекте с петлями, но если нет, то их легко приобрести отдельно, ориентируясь на диаметр. Обычно для регулировки применяется отвертка, но если все выполнено правильно, то в этом необходимости не возникает.

Дверная петля представляет собой специальный механизм в виде пластины, который имеет поворотное устройство. Дверное полотно не только надежно удерживается на дверной коробке, но и свободно поворачивается в необходимую сторону. Петли могут быть самой различной конструкции, все зависит от требований к прочности и надежности, внешнему виду. Чаще всего используются обычные универсальные, но могут применяться и скрытые, которые не видно в закрытом положении двери.

Регулировка петли

Регулировка ввертных петель возможна в трех направлениях. Для регулировки требуется затянуть или ослабить регулировочные винты, расположенные на корпусе петли, следующим образом:

• чтобы отрегулировать расположение двери в горизонтальном направлении, требуется вращать верхний регулировочный винт;
• для регулировки прижима и выравнивания зазора между дверью и коробкой требуется вращать нижний винт;
• винт, расположенный посередине, позволяет установить дверное полотно в правильном положении относительно вертикальной оси.

Болты, отвечающие за регулировку дверного полотна относительно коробки

Ввертные петли применяются для установки различных видов дверей и окон. Они компактны и отличаются невысокой стоимостью. Ввертные (вкручиваемые) дверные петли применяются для межкомнатных дверей независимо от направления их открывания. Перед установкой важно правильно подобрать петлю и ознакомиться со схемой, представленной в статье.

Скрытые петли и барные

Одним из самых привлекательных вариантов является механизм под названием «скрытая петля». Это устройство из 2-х неразъемных частей, которые при закрытой двери не видны. Принцип работы скрытой петли заключается в том, что во время закрывания или открывания двери механизм складывается. Когда дверь открыта, петли заметно только на торцевой части полотна. В закрытом состоянии механизм не видно совсем.

Монтаж подобного устройства довольно сложен, своими руками его осуществить трудно, лучше всего доверить эту работу специалистам. Кроме того, сегодня в продаже есть дверные полотна, которые уже имеют встроенные скрытые петли.

Статья по теме: Ящик для белья своими руками

Схема скрытой петли.

Из преимуществ подобного механизма необходимо отметить:

• надежность устройства высочайшая;
• внешне петель совершенно не видно;
• исполнение необычное, но привлекательное, совершенно не портящее внешний вид дверного проема.

Монтаж специальных барных петель немного иной. Дверное полотно можно открывать в любую сторону.

Петли состоят из нескольких частей, внешне они почти незаметны, корпус их компактный и привлекательный.

После установки дверное полотно свободно открывается в любую необходимую сторону. В жилых комнатах такая разновидность используется редко, обычно барные петли применяются для перегородок и дверей в офисах, кафе.

Видео по установке пружинных петель коммерческого класса с нестандартными дверями от Swinging Café Doors

Видео по установке пружинных петель коммерческого класса с нестандартными дверями от Swinging Café Doors

Автор: Аманда
8 июля 2021 г.

Мы обсудим, как установить товарную пружину
петли с салонными дверями. Коммерческий
Пружинные петли класса доступны в различных вариантах отделки, включая сатинирование.
латунь, полированная латунь, матовый хром, масляная бронза и черный глянец. Петли устанавливаются на полноразмерные двери салона в колониальном стиле — двери салона, изготовленные на заказ. Для нашего
применение нам нужны 2- 3 ”пружинные петли коммерческого класса на дверь.

Размер и количество фурнитуры зависит от двери(ей)
размеры. Используйте это руководство по размерам пружинных шарниров, чтобы подобрать правильный размер и количество пружин двойного действия.
петли.

Pro Tip — при определении размера петель двойного действия; в
ширина двери, вес двери и толщина двери должны учитываться, чтобы определить, какой размер / количество петель двойного действия необходимы.

Для этой установки вам понадобятся инструкции, дрель, 3/32”
сверло, сверло с крестообразной головкой для дрели, рулетка, уровень и ручка или
карандаш. Мы рекомендуем предварительно просверлить все
отверстия для этой установки и всех дверей салона. Процесс установки
легче с двумя парами рук.

Шаг 1. Ослабьте натяжение

Перед установкой пружины необходимо ослабить натяжение.
петли. Вы можете снять напряжение,
вставив натяжной стержень в один из регулировочных выступов, затем поверните стержень так, чтобы
натяжные штифты легко снимаются.
После того, как вы удалили все штифты, обязательно сохраните их, они понадобятся
для повторной вставки позже.

Установка ЛЕВОЙ стороны двустворчатой ​​или одностворчатой ​​двери
установка ** Установка на одностворчатую дверь Дверные петли можно установить на
любая сторона.

Шаг 2. Установка верхней петли (левая дверь)

Для установки верхней петли необходимо отмерить 3 дюйма
вниз от верхней части двери, отметьте это место линией. Возьмите петлю и соедините дверной фланец со стороны петли.
к двери. Выровняйте и подровняйте верхнюю часть корпуса шарнира пружины по отметке (3
дюймах от верха двери) для правильного расположения верхней петли. После того, как петля установлена, отметьте все отверстия.
ручкой или карандашом. Снимите шарнир и
используйте отметки для отверстий — предварительно просверлите отверстия сверлом 3/32 дюйма. Верните петли в предварительно просверленные отверстия на
дверь и прикрепите петлю к двери с помощью прилагаемых винтов.

Pro Note- ***Убедитесь, что выступы для регулировки натяжения находятся вверху.
на левой двери и вниз на правой двери. При установке одной двери можно не учитывать
это примечание.

Этап 3. Установка нижней петли (левая дверь)

Аналогичный процесс выполняется для установки второй
петля к низу двери. Вам нужно будет измерить 7 дюймов вверх от
нижней части двери и отметьте это место.
Возьмите петлю и соедините дверную кромку петли с дверью.
Выровняйте и подровняйте верхнюю часть корпуса шарнира пружины до отметки (7 дюймов от
нижней части двери) для правильного расположения верхней петли. После того, как петля установлена, отметьте все отверстия.
ручкой или карандашом. Снимите шарнир и
используйте отметки для отверстий — предварительно просверлите отверстия сверлом 3/32 дюйма. Верните петлю в предварительно просверленные отверстия на двери.
и прикрепите петлю к двери с помощью прилагаемых винтов.

Шаг 4. Прикрепите дверь к косяку

Петли крепятся к центру двери
открытие. Отметьте центральную линию на двери
косяк для справки, измеряя от готового пола.

Отметьте правильное положение нижней петли. В зависимости от высоты двери и расположения
вы предпочитаете, расположение нижней петли может варьироваться.

Возьмите петлю и соедините фланец косяка со стороной петли с
открытие двери. Выровняйте и выровняйте фланец дверного косяка по отметке на двери.
открытие. Как только петля будет на месте,
отметьте все отверстия ручкой или карандашом.
Снимите петлю и отметьте места для отверстий — предварительно просверлите отверстия с помощью
Сверло 3/32 дюйма. Верните петли в предварительно просверленные отверстия на двери и прикрепите
петля к двери с помощью прилагаемых винтов.

**Pro- Примечание. Входящие в комплект винты предназначены для крепления непосредственно к
древесина. Оборудование должно крепиться к твердой поверхности, пожалуйста, убедитесь, что
петли закреплены.

Шаг 5. Добавление натяжения к шарнирам с пружиной двойного действия

Вам нужно будет добавить натяжение обратно к двойному действию
пружинные петли. Вам понадобятся натяжные штифты, которые мы сняли на шаге 1. Поместите
двери в закрытое положение и подклинивать до тех пор, пока дверь не станет отвесно. Вставьте натяжной стержень в регулировочные отверстия
на натяжной петле. На левой двери
(верхняя петля) с натяжными отверстиями вверх, вставьте натяжной стержень и поверните к
осталось добавить напряжения. Начните с 2 отверстий натяжения. На нижней левой петле одно отверстие натяжения
Рекомендовано. Отрегулируйте натяжение на
на верхнюю петлю, если дверь провисает или возврат слишком медленный. НЕ превышайте 5 отверстий
напряжения на верхней петле.

Установка двустворчатой ​​двери — правая сторона двери

Если вы устанавливаете двустворчатую дверь, вам необходимо следовать
шаг 1-5 для дополнительной двери. *** Тщательно измерьте, чтобы двери
прямо напротив друг друга.

В зависимости от вашего приложения регулировка выравнивания может быть
требуется. Вы можете поместить прокладки за дверной фланец, чтобы помочь с выравниванием. См. эти блоги для вопроса о правильном
процедуры выравнивания и выравнивания.

Как установить скрытые петли для еврошкафа

Детали проекта

Skill

1 из 5
Легкий

Стоимость

$7 за две петли. (Винты и монтажные пластины являются дополнительными.)

Расчетное время

30 минут на дверь

«Хотим установить дверцы шкафов со скрытыми петлями. Как мы это делаем?» — Джеффри Оденвальд, Чесапик, Вирджиния,

Краснодеревщик Стив Рока отвечает: Вешаете ли вы новые двери, как я делаю здесь для шкафа в прихожей, или заменяете старые петли, скрытые или европейские петли — это мечта. В отличие от торцевых или ножевых петель, часто используемых в кухонных шкафчиках, их можно регулировать по трем осям поворотом отвертки, поэтому вы легко сможете точно отрегулировать посадку дверцы.

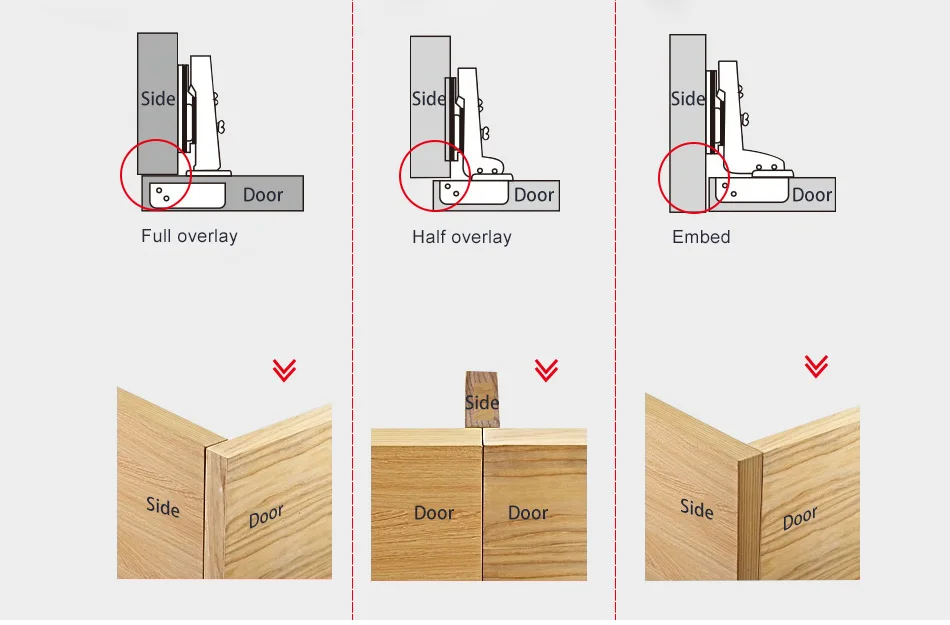

Скрытые петли можно использовать в шкафах с лицевой рамой или без рамы, а также на дверях любого типа, включая полностью накладные, частично накладные или вкладные, при условии, что толщина дверей составляет не менее ½ дюйма. Петли, которые я использую, предназначены для бескаркасных шкафов со встроенными дверцами.

Чтобы найти петлю, подходящую для вашего типа двери, обратитесь к онлайн-брошюрам производителя петель и в службу поддержки клиентов. Затем, имея в руках нужные петли, выполните описанные ниже шаги, чтобы установить их.

Скрытые петли для шкафа в 9Ступени

1. Пометить дверь

Райан Беньи

• С помощью комбинированного угольника отметьте линию на задней части двери, параллельную краю со стороны петель, и отступ на ⅞ дюйма.
• Затем сделайте отметки поперек этой линии на расстоянии 3,5 дюйма от верхнего и нижнего краев, как показано на рисунке. Точка пересечения линий отмечает центр отверстия для чашки петли, той части, которая утоплена в дверь.

2. Просверлите отверстия под чашки

Райан Беньи

• Чтобы просверлить отверстие с плоским дном для чашки, вам понадобится сверло Форстнера диаметром 35 мм. Отметьте линию глубины на ½ дюйма вверх по стороне сверла, поместите ее в центральную точку и просверлите дверь, пока не достигнете линии.
• Выдуйте стружку и установите чашку, чтобы убедиться, что фланцы петли касаются поверхности двери.
• Просверлите остальные отверстия под чашки.

3. Установите шарнирные чашки

Райан Беньи

• Вдавите чашки петель в отверстия. Расположите квадрат стропила, как показано, чтобы петля оставалась выровненной.
• С помощью самоцентрирующегося сверла диаметром 7/64 дюйма просверлите направляющие отверстия через отверстия для винтов во фланцах с обеих сторон чашки, как показано на рисунке. Вверните в эти отверстия шурупы № 6 диаметром ⅝ дюйма, чтобы закрепить каждую чашку.

4. Пометить шкаф

Райан Беньи

• Установите дверь на место с равномерным зазором по всему периметру и измерьте зазор; 1/16 дюйма является стандартным.
• Снимите дверь и с помощью комбинированного угольника отметьте вертикальную линию на боковой панели шкафа на расстоянии 2¼ дюйма от переднего края.
• Затем проведите горизонтальную линию, как показано, на расстоянии 3½ дюйма (плюс зазор) от верха и низа отверстия.

5. Установите монтажную пластину

Райан Беньи

• Снимите монтажную пластину с петли. Совместите три отверстия для винтов с пересекающимися линиями макета на боковой панели.
• Используя самоцентрирующееся сверло, просверлите направляющие отверстия в отверстиях пластины, затем прикрепите пластину ⅝-дюймовыми винтами #6, как показано на рисунке.
• Сделайте то же самое для каждой петли.

6. Установить дверь

Райан Беньи

• Удерживая дверь в открытом положении, зацепите петли за монтажные пластины, как показано на рисунке.
• Нажмите на стержни, чтобы зафиксировать их на пластинах. Теперь закройте дверь и проверьте раскрытие.

7. Регулировка из стороны в сторону

Шаг 7

С петлей Clip-top Blumotion все, что вам нужно для точной регулировки положения дверцы шкафа, — это отвертка Pozidriv #2. (С помощью крестообразной головки № 2 можно снять винты шарнира. )

• Проблема: Неравномерный или недостаточный зазор между соседними дверцами, либо дверца не совпадает с рамой шкафа.
• Решение: Поверните передний винт по часовой стрелке, чтобы придвинуть край петли двери ближе к стенке шкафа, и против часовой стрелки, чтобы отвести конец петли в сторону.

8. Регулировка вверх и вниз

Шаг 8

• Проблема: Верх и низ двери не выровнены по горизонтали с соседней дверью или краем шкафа.
• Решение: Поверните средний винт по часовой стрелке, чтобы сдвинуть дверь вверх, и против часовой стрелки, чтобы сдвинуть ее вниз.

9. Вход и выход

Шаг 9

• Проблема: Дверь распахивается или не закрывается вплотную к проему шкафа.
• Решение: Поверните задний винт по часовой стрелке, чтобы потянуть край петли дверцы к шкафу, и против часовой стрелки, чтобы отодвинуть край петли от шкафа.
