Типы установки дверного доводчика

Стандартная установка рычага

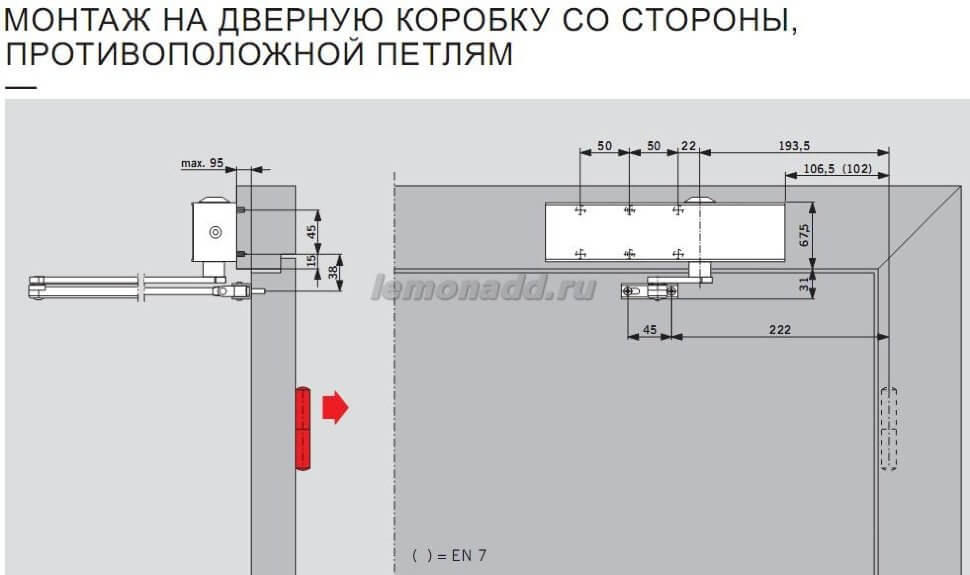

Верхняя установка (на косяке)

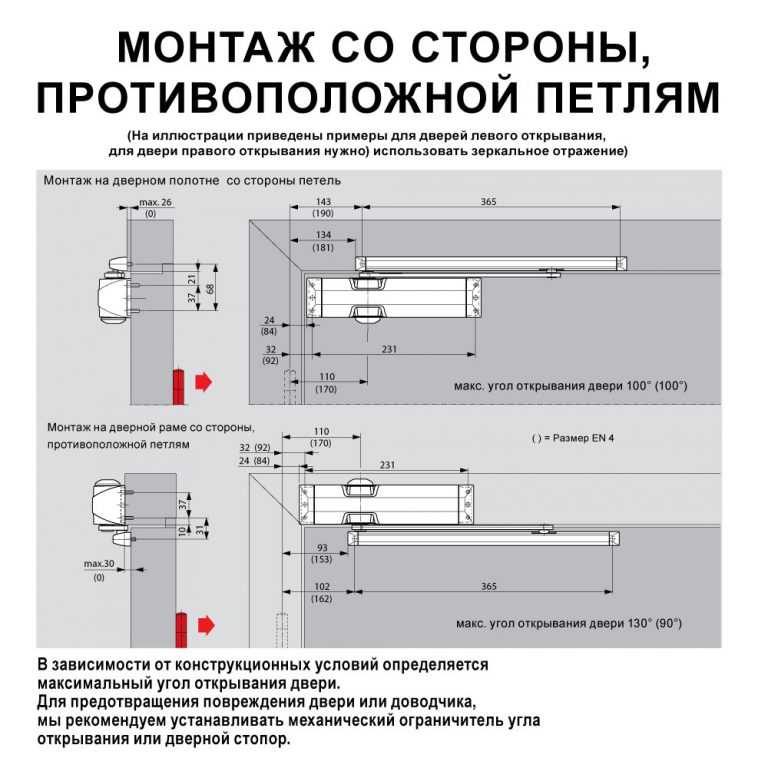

Параллельная установка (с монтажным уголком)

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки.
2. Установите корпус на дверь или косяк четырьмя шурупами (на металлическую дверь) так, чтобы шурупы регулировки были направлены к петлям.
3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.
4. Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.
5. Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.
6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Установка и регулировка доводчика на двери

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

1. «ЗАКРЫВАНИЕ» («CLOSING») регулируется поворотом винта.
   поворот по часовой стрелке замедляет,
   поворот против часовой стрелки ускоряет.
2. «ДОВОДКА» («LATCH») регулируется поворотом винта.
   поворот по часовой стрелке замедляет,
   поворот против часовой стрелки ускоряет.

Параллельная установка дверного доводчика

1. Найдите правильный размер в таблице, затем просверлите отверстия в двери или косяке.
2. Установите оригинальную монтажную пластину на верхнем косяке.
3. Установите доводчик на дверь регулировочными шурупами от петель.
4. Повернув ключом или другим рычагом поворотную ось доводчика примерно на 45 град., установите основной рычаг на поворотную ось параллельно двери и закрепите его винтом № 1.
5. Соедините пруток с монтажной пластиной. Регулируя длину прутка, соедините его с основным рычагом винтом № 2. (См. рис.)
6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Рекомендации по эксплуатации дверного доводчика

1. Доводчик имеет функцию самозакрывания — не толкайте дверь.
2. Винт № 1 всегда должен быть надежно затянут.
3. Через полмесяца проверьте затяжку шурупов.
4. Дверной доводчик нуждается в сезонной регулировке.

При значительном изменении температуры окружающего воздуха обязательно отрегулируйте скорости закрывания и доводки двери.

Обращайтесь за помощью установки доводчика в наши офисы в Кирове.

Установка доводчика. Вызов мастера. Цена установки доводчика от 2000 руб.

Установка доводчика на пластиковую и металлическую дверь. Низкие цены и опытные мастера. Быстрая и качественная замена старого или установка нового дверного доводчика.

В повседневной жизни для правильной работы дверей установка доводчика является отличным решение. Вас больше не будут тревожить такие проблемы, как правильное функционирование дверей. Компания «Окна Миля» предлагаем большой выбор качественных механизмов с профессиональной установкой на межкомнатные и входные двери. На все наши услуги мы даем гарантию.

Установка доводчика на дверь

Первое, что необходимо сделать — это выбрать правильный доводчик в зависимости от профиля двери. Например, входные металлические двери тяжелые, поэтому нужно правильно рассчитать мощность механического устройства. В этом Вам помогут наши специалисты.

Мы рекомендуем устанавливать доводчик на внутренней стороне двери. Так механизм не будет подвержен внешней среде и прослужит долго.

При выборе доводчика обратите внимание на пружину изделия. Именно она отвечает за плавность хода, силу толчка и степень шума.

Виды доводчиков для дверей

• верхний;
• напольный;
• встраиваемый.

Установка верхнего доводчика

Данный вид доводчика устанавливается в верхней части дверного проема. Наиболее распространенный вид доводчика устанавливаемы на двери.

Способы установки следующие:

стандартная тяга

скользящая тяга
монтаж на раме

скользящая тяга

параллельная тяга

стандартная тяга монтаж на раме

Установка напольного доводчика

Установка напольного доводчика должна быть учтена еще на стадии проектирования конструкции. Механизм такого доводчика одновременно служит опорой, что особенно актуально для маятниковых дверей. Выдерживает вес до 300 кг.

Чаще всего устанавливаются в отделах в торговых центрах.

Установка встраиваемого доводчика

Встраиваемые доводчики бывают двух типов: скрытые со скользящем стержнем и петля-доводчик.

Установка скрытого доводчика со скользящем стержнем происходит в массиве двери.

Второй тип встраиваемого доводчика отличается своей миниатюрностью. Механизм спрятан в петли. Установка петля-доводчика не требует дополнительного сверления дверного полотна. Из минусов такого доводчика можно отметить следующее:
— нельзя устанавливать на массивные двери;
— из-за миниатюрности имеют небольшой рабочий ресурс;
— требовательны к тщательности установки дверного полотна.

Установка доводчика на калитку

Предлагаем установить доводчик на калитку во избежания постоянного хлопанья.

Для уличной калитки доводчик необходимо выбирать такой, который будет работать при -40-50 °С

В зависимости от того, имеет ли калитка/ворота верхние перекладины, к которым обычно крепится обычный доводчик или его тяга, выбирается соответствующий тип механизма.

Критерии для уличного доводчика:

• небольшой размер для комфортного размещения в месте установки;
• выдерживать различные температуры;
• угол открытия не менее 90 градусов;
• возможность монтажа вправо и влево.

Беспалова Инна

Менеджер по продажам

Готовы начать?

Позвоните нам:

+7 473 233-10-47

Хотите рассчитать стоимость? Оставьте заявку и мы вам перезвоним

Рассчитать стоимость

• электрические;
• пневматические;
• гидравлические.

Существуют следующие виды уличных доводчиков:

Для того, чтобы определить как вид подходит больше, рассмотрим каждый вид.

Одним из преимуществ установки доводчика такого типа является отсутствие шума и высокая степень надежности. Без Вашего ведома в калитку никто не войдет.

Открывание/закрывание происходит плавно. Электрические доводчики долговечны.

Электрические доводчики

Установка пневматического доводчика необходим для жесткой эксплуатации конструкции. Такой вид механизма обеспечение плавное торможение.

Идеально подходит для регионов с низкими температурами.

Пневматические доводчики

При установки гидравлического доводчика можно настроить силу и скорость прихлопа дверки и она закрывается плотно, и бесшумно.

Механизм изготавливается из высококачественного металла и обрабатывается под воздействием высоких температур. Благодаря чему доводчик выдерживает любые погодные изменения.

Гидравлические доводчики

Для правильной установки доводчика необходимо соблюдать следующие правила:

• система крепежа элементов доводчика должна быть прочной, надежной, чтобы противостоять постоянно действующей вибрации при работе;
• монтаж доводчика должен строго соответствовать прилагаемой схеме;
• после установки обязательна проверка точности и правильности монтажа;
• важен правильный выбор усилия.

Поэтому предлагаем обратиться в нашу компанию, где опытные специалисты быстро установят доводчик любого вида.

Установка доводчика цена

500 ₽
плюс диагностика и выезд мастера 300 ₽

регулировка окна, двери
установка оконной фурнитуры: ручки, замки, детские замки, гребенка, доводчик, жалюзи
установка москитной сетки

1 000 ₽
плюс диагностика и выезд мастера 300 ₽

Замена уплотнителя
Перетяжка москитной сетки
Замена стеклопакета до 3 кв.м
Выравнивание диагонали
Очистка фурнитуры
Герметизация швов

2 000 ₽
плюс диагностика и выезд мастера 300 ₽

Замена фурнитуры окна/двери
Установка обвязки
Замена стеклопакета более 3 кв.

Мы гарантируем высокое качество работы!

Как установить доводчик на дверь магазина?

Home > Справочный центр > Информация о дверных доводчиках > Как установить дверной доводчик на дверь магазина?

Входная дверь для коммерческого магазина представляет собой дверь в алюминиевой раме со стеклом, которая часто используется в качестве входной двери в магазине. В этом руководстве объясняется, как установить доводчик на алюминиевую дверь магазина.

Установка на двери магазина

Шаг 1. Просверлите монтажные отверстия

Первый шаг — выбрать тип крепления. Доводчики могут быть установлены как в стандартном, так и в верхнем косяке или параллельном креплении. Все приложения для витринных дверей представляют собой наружные двери, которые распахиваются в сторону от здания. По этой причине наиболее популярными типами монтажа являются либо верхний косяк, либо параллельный рычаг, поскольку дверные доводчики устанавливаются на внутренней стороне двери, защищенной от непогоды.

В некоторых случаях может потребоваться откидная пластина, если выбран тип монтажа дверного доводчика с параллельным рычагом. Это связано с тем, что двери магазина обычно имеют узкую верхнюю направляющую и сплошное стекло в двери. На узкую верхнюю направляющую можно установить откидную пластину, что позволяет надежно закрепить дверной доводчик со всеми отверстиями под болты. Обратите внимание, что откидная пластина будет свисать за узкую верхнюю направляющую, частично закрывая часть стекла. Установка откидной пластины показана ниже.

Определившись с типом крепления, приложите корпус доводчика к двери, аккуратно отметив карандашом монтажные отверстия. Сделайте то же самое для башмака рычага доводчика двери.

Поскольку двери витрин изготавливаются из алюминия, саморезы являются наиболее популярным типом крепежа для дверей витрин. После того, как все монтажные отверстия отмечены, мы рекомендуем сначала вкрутить все саморезы в отмеченные монтажные отверстия, а затем удалить их. Это немного облегчит установку доводчика, так как все отверстия уже будут просверлены.

Шаг 2: Установите корпус и рычаг доводчика

Затем прикрепите корпус доводчика к двери, а рычаг к раме, используя винты. Всегда предварительно натягивайте доводчик перед соединением рычага с корпусом доводчика.

Шаг 3: Отрегулируйте доводчик

Тщательно отрегулируйте скорость закрывания и защелку доводчика. Помните, что раздел 404.2.8 стандартов ADA требует, чтобы дверь закрылась не менее чем за 5 секунд из открытого положения на 90 градусов до открытого положения на 12 градусов.

Рекомендуемые варианты дверных доводчиков для дверей витрины

Опция обратной проверки

Мы рекомендуем, чтобы любой дверной доводчик, используемый на двери витрины, имел функцию обратной проверки. Функция обратной проверки контролирует скорость открывания дверного доводчика от примерно 75-градусного открытого положения до полностью открытого положения. Поскольку двери витрины представляют собой наружные распашные двери, функция обратного контроля может защитить дверь от потенциального повреждения нечестными покупателями или сильным ветром. Скорректированная обратная блокировка позволит двери не «хлопать», помогая увеличить срок службы двери и дверного доводчика.

Задержка срабатывания

Задержка срабатывания в дверном доводчике — это регулируемое время удержания в открытом положении, когда дверь находится в полностью открытом положении. Это отличный вариант для установки витринных дверей, поскольку большинство витринных дверей используются в розничных магазинах, где пешеходы могут быть интенсивными. Имея дверной доводчик, время удержания которого можно регулировать до 30-60 секунд, он позволит потоку посетителей в ваш магазин быть более плавным и не будет мешать процессу повторного открытия двери каждый раз.

Заключение

Установка доводчика на дверь витрины является одним из самых простых способов установки доводчика. Если вам нужен доводчик для витрины магазина, мы рекомендуем дверные доводчики Liberty. Все дверные доводчики Liberty соответствуют требованиям ADA и рассчитаны на тяжелые условия эксплуатации для дверей магазинов. Также каждый дверной доводчик Liberty доставляется БЫСТРО и БЕСПЛАТНО!
