Как установить электромагнитный замок на дверь

До недавнего времени установку электромагнитных замков на дверь практиковали руководители крупных компаний (офис с такими замками – один из признаков престижности) и жители многоквартирных подъездов.

Постепенно установка электромагнитного замка на дверь распространилась на металлические калитки в особняках, а также на гаражные ворота.

Но на самом деле рациональная сфера использования таких замков намного шире: там, где есть электричество, может быть и электромагнитный замок.

Разновидности электромагнитных замков

Работа такого замка возможна благодаря наличию электромагнита в его конструкции и пластины из магнитного материала, закрепляемой на двери. Включая или выключая подачу электрического тока, можно управлять ходом запирающего устройства (якоря или сердечника), которое будет притягиваться к стальной пластине и производить запирание или открывание двери, ворот, калитки и т.п. Естественно, необходимы и специальные системы контроля, сигналами от которых будет управляться замок, установленный на входную дверь.

Это интересно: Какой замок лучше для металлических дверей: критерии выбора, отзывы и рекомендации мастера

По принципу действия различают:

• сдвиговые электромагнитные замки;
• сдерживающие электромагнитные замки.

В первом варианте якорь замка работает на сдвиг, во втором – на сдерживание. Независимо от своего исполнения маркируются электромагнитные замки аббревиатурой ML (от  англ. magnet lock – магнитный замок), после которой указывается  наибольшая нагрузка, необходимая для срабатывания устройства. Например, замок ML — 100 гарантирует удержание двери от максимально прилагаемого усилия в 100 кг.

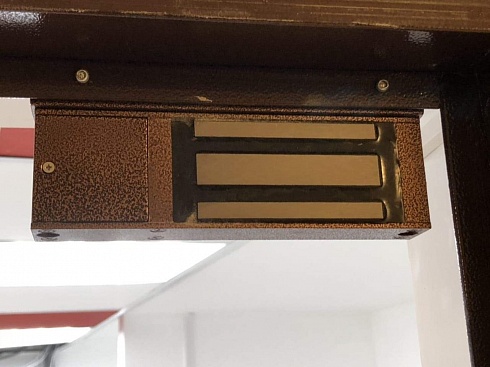

На фото электромагнитный замок для металлических дверей

Замок удерживающего типа часто имеет накладное исполнение. В таком случае он устанавливается сверху полотна двери и этим самым, кстати, уменьшает размеры дверного проёма (что не всегда удобно). Кроме того, верхний вариант установки, при больших прилагаемых усилиях, может приводить к перекосу двери, особенно, если она изготовлена из относительно малопрочного материала. Поэтому решение установить накладной электромагнитный замок на пластиковую дверь далеко не всегда бывает целесообразным.

Это интересно: Как выбрать входную дверь: виды и материалы, отзывы

Врезной электромагнитный замок не столь требователен к месту своей установки. Вместе с тем  он не допускает превышения усилия для своего открывания. Зато при установленном врезном замке дверь не деформируется, поэтому врезной электромагнитный замок на стеклянную дверь с алюминиевой рамой – нормальное и допустимое явление.

Обратите внимание!



При необходимости увеличить наибольшее усилие отрыва, количество устанавливаемых замков можно увеличить.

Электромагнитные замки со сдвиговым принципом действия — преимущественно врезные, устанавливаемые, понятно, посредине дверного полотна. Если в удерживающем замке исполнительным элементом является непосредсьвенно якорь, то у сдвигового замка под воздействием электромагнитных сил перемещается специальный язычок, с помощью которого и производится закрывание/открывание двери. Для металлических дверей установка замков указанного типа особенно приемлема и целесообразна. Следует отметить, что наличие промежуточного исполнительного механизма несколько усложняет конструкцию замка вследствие появления в нём механического узла.

На фото электромагнитный замок на деревянную дверь

Как работают электромагнитные замки?

По принципу управления различают:

• замки с электронным управлением;
• замки с кнопочным управлением.

В первом случае срабатывание замка выполняется после нажатия соответствующей кнопки, замыкающей электрическую цепь. При последующем закрывании необходимо зафиксировать такую кнопку.

Замки с электронным управлением снабжаются специальными датчиками, которыми и подаётся необходимый сигнал на исполнительное устройство замка. Применяются датчики двух типов:

• магнитоконтактные;
• датчики Холла.

Наличие датчиков обоего типа обязательно, т.к. первые обеспечивают непосредственное закрывание двери, а вторые осуществляют контроль за самим процессом срабатывания замка.

Это интересно: Ограничители открывания двери: виды и характеристики, особенности установки

Датчик Холла реагирует на изменения значений управляющих параметров, источником которых  является электромагнитное поле. Устанавливаемая всередине электромагнитного замка цифровая электронная схема реагирует на два сигнала: «да» или «нет», которые подаются от герконового реле (представляет собой электромеханический элемент, включающий в себя электромагнитную катушку и два ферромагнитных контакта). Реле пропускает напряжение на выход, если электромагнитная индукция возрастает (что происходит в момент  закрывания замка), и отключает – если снижается. Подобный замок чрезвычайно неудобен для взломщика, поскольку внешне определить наличие или отсутствие выходного напряжения невозможно.

Магнитоконтактный датчик работает автономно от датчика Холла, и является датчиком пассивного типа (т.е., такого, для которого не требуется наличие питающего напряжения). Он постоянно находится в зоне создаваемого электромагнитного поля. Поэтому такой датчик монтируется в дверной косяк, в то время как в дверном полотне устанавливается постоянный магнит. Следовательно. при закрытой двери магнитоконтактный датчик замкнут, а при открытой – разомкнут.

Свободные контакты датчиков предоставляют возможность подключения электромагнитного замка к системам охранной, пожарной сигнализации, видеонаблюдения и пр.

Электромагнитный замок для калитки

[rek_custom1]

Это интересно: Ремонт замков в деревянных дверях: установка и замена врезных замков, видео инструкция

Особенности монтажа электромагнитных замков

Предварительно решается  вопрос с подведением питающего напряжения, причём таким образом, чтобы проводка была скрытой. Особенности установки определяются конструкцией замка. Проще это сделать для замков накладного типа. Размечают место будущей установки замка (для накладного – это, напомним, верхняя часть двери). Установку электромагнитного замка вполне можно выполнить своими руками, независимо от типа двери, будь то металлическая, стеклянная или деревянная. Вначале к необходимому месту на дверном косяке прикрепляют специальную наклейку, по которой  уже устанавливают накладку с магнитноконтактным датчиком.

Обратите внимание!



Корпус с управляющим сердечником монтируют на противоположной стороне двери.

Усилие крепления якоря рассчитывают так, чтобы дверь надёжно удерживалась  с предельно допускаемым по паспорту замка усилием. При стеклянных или деревянных дверях часто пропускают крепёж сквозь дверную раму и затягивают с противоположной стороны. Для стальных дверей монтаж можно выполнить всередине, используя элементы усиления дверного полотна.

При установке  замка с врезным исполнением предварительно убеждаются в возможности язычка (при его предельно допустимом ходе) полностью перекрыть зазор между полотном двери и дверным косяком. Особо качественно потребуется совместить обе части замка, ибо малейшее отклонение изменяет параметры электромагнитного поля. В результате замок может срабатывать «через раз», а то и вовсе не реагировать. Для точной установки в комплекте такого замка  предусматриваются регулирующие пластины и винты.

Это интересно: Утепление деревянной двери своими руками: виды утеплителей и порядок действий

Преимущества электромагнитных замков:

1. Простота и лёгкость монтажа.
2. Низкая стоимость.
3. Высокая износостойкость вследствие отсутствия трущихся деталей.
4. Стойкость против механического взлома.
5. Стойкость против внешних природных воздействий.

Установка электромагнитного замка на дверь видео:

установка и подключение своими руками

Автор Michael На чтение 7 мин Просмотров 1.2к. Опубликовано Авг 16, 2016

В процессе обустройства своего дома каждый хозяин желает сделать его не только уютным, но и безопасным. В настоящее время существует огромное количество замочных механизмов различного типа, но одним из самых эффективных является электромагнитный замок на дверь.

Содержание статьи

1. Устройство замкового механизма
2. Принцип работы
3. Виды электромагнитных замков
4. Электронные датчики
5. Особенности механизмов электромагнитного типа
6. Выбор устройства
7. Монтаж электромагнитного замка
8. Технология монтажа
9. Варианты установки
10. Подключение электропитания
11. Достоинства изделия
12. Дополнительное оборудование

Устройство замкового механизма

Электромагнитный замок представляет собой довольно простое устройство. Основными составляющими механизма являются сердечник с обмоткой и корпус. В большинстве случаев сердечник склеен из трансформаторной электротехнической листовой стали. Такой материал выбран для обеспечения снижения эффекта остаточного намагничивания при открытии замка. Также для устранения остаточного напряжения применяется нанесение специального лакокрасочного покрытия. Однако полного эффекта устранения накопленного напряжения это не дает.

В большинстве случаев элемент выполнен в виде набора небольших пластин, сваренных в виде буквы «Ш». Однако иногда используется и сплошной сердечник, который значительно меньше по размеру, однако имеет существенный недостаток: такой элемент способен интенсивно накапливать остаточное напряжение. Поэтому в цепи устройств такого типа параллельно сердечнику устанавливается конденсатор большой емкости от 200 мкФ.

Обмотка является катушкой с огромным количеством витков медного провода покрытого эмалью. Корпус изделия зачастую выполнен из алюминия либо нержавеющей стали. Возможно использование элементов из пластика, однако такая конструкция не отличается долговечностью и надежностью.

Принцип работы

Принцип работы изделия заключается в активизации магнитных элементов в результате подачи напряжения на обмотку и корпус через провода и клеммы сердечника. В результате этих действий от напряжения величиной от 5 Вт возникает сила сцепления магнитов в 150 кг и более.

При выключении напряжения и открытии замка образуется колебательный контур с переменным током. Процесс разрядки, благодаря наличию конденсатора происходит через обмотку. При этом изменяется полярность элемента магнита. Остаток тока уходит на перемагничивание.

При выходе из строя конденсатора возникает необходимость открытия двери со значительными усилиями. В таком случае необходима замена детали. Новая емкость устанавливается параллельно клеммам. При этом она должна быть неполярной.

Виды электромагнитных замков

Учитывая возможность использования различных запорных механизмов в устройстве, изделия условно разделяются на такие виды:

• Сдвиговые;
• Удерживающие.

Основное отличие систем заключается в принципе действия. Так, электромагнитные замки на дверь сдвигового типа имеют небольшой якорь, установленный в поперечном сечении. Удерживающий якорь срабатывает на отрыв. Преимуществом сдвиговых электромагнитных замков является возможность скрытой установки внутри дверного полотна. Такое изделие не перекрывает собой проем.

Электронные датчики

Нередко замки электромагнитного типа оснащаются встроенными датчиками Холла. Данное устройство реагирует на положение замкового механизма и запирание полотна двери. Такой датчик всегда расположен внутри изделия, потому при внешнем визуальном осмотре невозможно определенно сказать оснащен ли замок подобным устройством.

Благодаря датчику Холла в сердечник механизма с высокой скоростью подаются сигналы и с его помощью можно узнать, не только открыта или заперта дверь, но и сколько человек проходило через нее.

Существенным плюсом подобных датчиков является высокие противовзломные показатели, а также износоустойчивость. Изделия не чувствительны к перепадам температур и повышению уровня влажности. Кроме того, вскрыть механизм при помощи стандартных средств в виде отмычек невозможно.

Особенности механизмов электромагнитного типа

Стоит знать, что не все электромагнитные замковые механизмы имеют внутри электронику. Изделия без внутренних электроэлементов значительно проще в использовании и управлении. На каждом из таких устройств имеется разметка в виде букв «ML» и сопутствующих цифр. Цифровые данные обозначают вес в килограммах, необходимый для открытия двери.

В процессе установки удерживающего замка механизм прикладывается к дверному полотну. Накладка монтируется поверх двери, забирая тем самым свободное пространство и сужая проем. По этой причине замковые механизмы врезного типа значительно удобней.

Монтаж и настройка замкового механизма электромагнитного типа должна выполняться только при отключенной подаче напряжения. Такие меры необходимы, поскольку в процессе установки происходит непосредственный контакт с деталями изделия, проводящими ток.

Установка замков электромагнитного типа производится даже на эвакуационных выходах, поскольку они значительно безопасней обычных запорных устройств механического типа. В случае отсутствия питания электромагнитного блока замок автоматически открывается.

Выбор устройства

При выборе электромагнитного замка на дверь основным критерием является вес и толщина самой двери. При наличии легкой двери не стоит монтировать запорное устройство с максимальной силой удержания в 500 кг. Для таких изделий идеально подойдет замок с показателем в 150 кг.

Запорные механизмы с максимально возможными показателями удержания магнитов целесообразно устанавливать в дверные конструкции усиленного и бронированного типа.

Монтаж электромагнитного замка

Монтаж замка выполняется довольно просто своими силами. Перед процессом установки изделия следует подготовить все необходимые в процессе работы инструменты:

• Строительный уровень;
• Молоток;
• Рулетку;
• Шуруповерт;
• Дрель электрического типа;
• Кусачки;
• Крепежный инструмент;
• Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Достоинства изделия

Одним из основных достоинств механизма является отсутствие систематического прямого непосредственно контакта деталей друг с другом. Благодаря этому не возникает поломок в результате истирания элементов.

В процессе использования, в зависимости от максимальной силы удержания механизма, потребляемая замком мощность составляет от 5 до 15 Вт, что меньше чем питание энергосберегающей лампочки. Таким образом, устройство является весьма экономичным.

В настоящее время в продаже имеется универсальный электромагнитный замок на дверь, который способен работать без использования электрической энергии. Его открытие производится механическим путем и, одновременно с этим, возможно отпирание устройства при подаче напряжения на изделие. Благодаря такой особенности становится возможным открытие двери при отсутствии электропитания.

Дополнительное оборудование

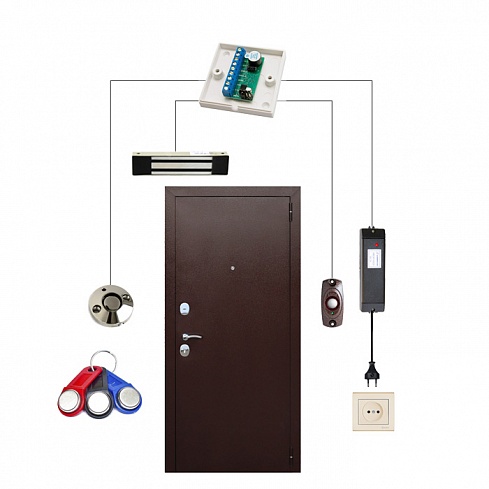

При использовании любой из методик монтажа замков электромагнитного типа возможно оснащение конструкции дополнительным функциональным блоком в виде видеодомофона. Схема установки и подключения устройства замка остается неизменной и может иметь несколько вариаций. Однако для подключения видеосвязи предпочтительней монтаж изделия на верхнюю внутреннюю часть дверного косяка.

Для изготовления индивидуальных электронных ключей под замок применяется специальный контроллер с программной кодировкой под главный мастер-ключ. Такая система оправдана при установке электромагнитного замка на входе в офисное помещение либо подъезд.

Установка магнитного замка на дверь магазина

Главная страница > Справочный центр > Информация о двери магазина > Информационные ресурсы о магнитном замке двери магазина > Как установить магнитный замок на дверь магазина

Введение

Магнитный замок — это электронное устройство, которое крепится над дверью коммерческого помещения. Он использует электромагнетизм, чтобы удерживать дверь в закрытом или запертом положении. Эти электронные замки, иногда называемые магнитными замками, являются одним из наиболее предпочтительных способов создания системы замков без ключа для двери магазина. В этой статье мы подробно объясним, как установить магнитный замок без ключа на дверь любого магазина.

Компоненты магнитного замка

Как вы можете догадаться, магнитный замок — это тип дверного замка, в котором используются магниты. Чтобы лучше понять, что и как работает магнитный замок, давайте изучим анатомию магнитного замка. Магнитный замок состоит из самого магнита, который обычно крепится к верхней части дверной рамы, арматуры (компонента, к которому прикрепляется магнит) и скоб, которые позволяют магниту крепиться к дверной раме.

Особенности системы магнитного замка

Цена

Большинство владельцев зданий непреклонны в получении самой низкой цены на любой вид строительства для своего здания. Но когда дело доходит до системы магнитных замков, вы не хотите обесценивать безопасность своего здания. Большинство владельцев зданий считают, что вы получаете то, за что платите. Многие комплекты магнитных замков наводняют интернет-магазины с большими коробками и часто привлекают внимание людей из-за низкой цены. Тем не менее, цены на эти магнитные замки «слишком хорошие, чтобы быть правдой» часто отражаются на качестве и сертификации. Эти магнитные замки, как правило, производятся за границей, что делает любую техническую поддержку практически невозможной. Но что больше всего беспокоит, так это то, что эти продукты не сертифицированы UL, а это означает, что их нельзя использовать в коммерческих зданиях с самого начала. Мы рекомендуем использовать продукт безопасности, произведенный известной компанией, такой как American Entrance Controls.

Простота установки

Системы магнитных замков могут быть очень сложными, если отсутствует схема подключения. При покупке комплекта магнитного замка убедитесь, что в него включена пошаговая схема подключения. Большинство комплектов магнитных замков, представленных сегодня на рынке, не содержат пошаговой схемы подключения, что делает установку процессом «угадай и проверь». Фактически, около 75% приобретенных комплектов магнитных замков приводят к тому, что владелец здания или покупатель обращаются к профессиональному слесарю или электрику для установки продукта, поскольку схема подключения не прилагается. Мы рекомендуем приобрести комплект магнитных замков у American Entrance Controls, так как каждый комплект поставляется с пошаговой схемой подключения, что делает установку такой же простой, как и разводку проводов.

Функция системы блокировки

Большая часть функций системы магнитных замков связана с ценой комплекта. Ведь чем больше наворотов вам потребуется, тем выше будет стоимость комплекта. В этом примере установки мы рассмотрим, как установить систему бесключевого доступа American Entrance Controls с блокировкой переключателя с ключом. Эта конкретная система магнитного замка включает в себя магнитный замок, кнопку запроса на выход, источник питания, клавиатуру для ввода пин-кода и переключатель блокировки. Эта система блокировки отлично подходит для любого бизнеса, который требует доступа к дверям в нерабочее время только для сотрудников. Вот пример того, как работает эта система блокировки. В рабочее время дверь открыта, и пешеходы могут свободно входить и выходить из здания. Это делается с помощью переключателя. Владелец здания может просто повернуть переключатель, чтобы отключить систему замков, оставив магнитные замки «разблокированными». В нерабочее время менеджер может использовать ключ, чтобы включить систему блокировки, чтобы магнитные замки были «заперты». Сотрудники, входящие в здание, должны будут использовать клавиатуру и ввести правильный пин-код, чтобы открыть дверь. Сотрудники в здании могут свободно покинуть здание, нажав кнопку запроса на выход, чтобы разблокировать дверь, чтобы они могли выйти.

Установка системы магнитных замков

Для целей данного руководства по установке мы рассмотрим наиболее распространенные способы установки магнитных замков для дверей магазинов. Мы объясним, как установить комплект магнитных замков American Entrance Controls с блокирующим переключателем с ключом. Ниже приведена иллюстрация комплекта магнитного замка American EntranceControls.

Шаг 1: Установка блока питания

Первым шагом, который мы рекомендуем, является установка блока питания. Блок питания American Entrance Controls можно подключать непосредственно к стандартной розетке на 110 В. Многие клиенты предпочитают монтировать блок питания над дверью или на потолке. Это действительно зависит от владельца здания, но имейте в виду, что сигнальные и силовые провода будут проложены от источника питания к каждому запорному устройству, поэтому источник питания должен быть установлен относительно близко к аксессуарам. Еще один момент, о котором следует помнить, это установка источника питания далеко, например, на 10 спален вниз, может привести к падению напряжения в проводах, идущих к запорным аксессуарам. При контроле доступа возможны перепады напряжения в трассах проводов, если источник питания находится слишком далеко от запорных устройств, на которые они подаются. В большинстве случаев источник питания монтируется прямо над дверью, поэтому нет необходимости в расчетах прокладки проводов и падения напряжения.

Шаг 2. Проложите провода питания и сигнальные провода в надлежащем месте

Держите блок питания отключенным от настенной розетки, чтобы на него не поступало питание. Затем необходимо будет проложить провода от силовых и сигнальных выходных клемм блока питания American Entrance Controls. При установке любых продуктов для управления защитными дверями важно использовать провода надлежащего сечения. Использование провода слишком малого сечения может привести к падению напряжения в клавиатуре, магнитном замке или другом устройстве контроля доступа. Для контроля доступа мы рекомендуем многожильный 4-жильный провод калибра 18. При прокладке проводов от блока питания American Entrance Controls мы рекомендуем обмотать провода лентой и пометить маркером. Это сэкономит вам время и избавит вас от необходимости отслеживать каждый провод позже. Установщик может просто прочитать ленту на проводе и точно знать, какой выход блока питания он представляет. В этом примере установки предполагается, что вы используете 4-жильный провод следующих цветов: КРАСНЫЙ, ЧЕРНЫЙ, ЖЕЛТЫЙ, ЗЕЛЕНЫЙ.

Провод Кабель 1 (4-жильный):

Подсоедините красный провод к 1A блока питания управления входом American и пометьте провод как «Keypad +». Затем подключите черный провод к 12 В постоянного тока на блоке питания и пометьте «Клавиатура -». Используйте желтый провод для подключения к «PB» на блоке питания и пометьте «KEYPAD N/O». Используйте зеленый провод для подключения к «GND» на блоке питания и пометьте «KEYPAD COM».

Провод Кабель 2 (4-жильный):

Используйте желтый провод для подключения к «PB» на источнике питания и пометьте «KEYSWITCH N/O». Используйте зеленый провод для подключения к «GND» на блоке питания и пометьте «KEYSWITCH COM». Красный и черный проводники не используются.

Провод Кабель 3 (4-жильный):

Используйте желтый провод для подключения к «PB» на источнике питания и пометьте «REX N/O». Используйте зеленый провод для подключения к «GND» на блоке питания и пометьте «REX COM». Красный и черный проводники не используются.

Проводной кабель 4 (4-жильный):

Подсоедините красный провод к 1,5 А на блоке питания американских входных контролей и пометьте его как «MAGLOCK +». Затем подключите черный провод к нижнему 12VDC на блоке питания и пометьте «MAGLOCK-». Два других провода, зеленый и белый, можно оборвать и не использовать, так как они не будут использоваться.

Шаг 3: Установка аксессуаров в надлежащих местах

Далее мы рекомендуем установить все аксессуары: магнитный замок, блокировку клавишного переключателя, кнопку запроса на выход и клавиатуру. Мы рекомендуем устанавливать клавиатуру на внешней стороне дверной рамы витрины рядом с ручкой. Таким образом, пешеходы могут сразу идентифицировать клавиатуру. Для кнопки запроса на выход мы рекомендуем установить ее на внутренней стороне дверной коробки, рядом с нажимной планкой. Опять же, это сделано для того, чтобы пешеходы могли быстро найти кнопку, по которой нужно выйти. Блокировка выключателя с ключом должна быть установлена ​​выше на дверной раме. Этот переключатель с ключом можно установить в более скрытом месте, так как он будет доступен только владельцу здания, управляющему или охраннику для включения или отключения системы электрического замка.

Шаг 4. Прокладка проводов к аксессуарам

Все аксессуары, которые крепятся непосредственно к дверной раме витрины, могут иметь провода, скрытые внутри дверной рамы витрины. Дверные рамы витрины представляют собой полые профили, поэтому в них легко можно спрятать провода. Просто просверлите отверстие в алюминиевой витрине магазина и протяните провод через отверстие. Если скрытая прокладка проводов слишком сложна, можно использовать гибкую алюминиевую трубу для безопасного сокрытия проводов. Алюминиевый трубопровод можно установить на дверную коробку.

Шаг 5: Подключите аксессуары к источнику питания

Подключите клавиатуру

Подключите «Keypad +» к проводу + на клавиатуре. Подключите «Keypad-» к — проводу на клавиатуре. Подключите «KEYPAD N/O» к N.O. провод на клавиатуре. Подключите «KEYPAD COM» к проводу COM на клавиатуре.

Подключить кнопку запроса на выход

Подсоедините «НОР. ВЫКЛЮЧАТЕЛЬ» к одному из проводов блокировки переключателя с ключом. Подключите «KEYSWITCH COM» к другому проводу на ключевом переключателе Override.

Подключить кнопку запроса на выход

Подключить «REX N/O» к N.O. провод на кнопку запроса на выход. Подключите «REX COM» к проводу COM на кнопке «Запрос на выход».

Подключить магнитный замок

Подключить «MAGLOCK +» к + проводу на магнитном замке. Подсоедините «MAGLOCK-» к проводу- на магнитном замке.

Шаг 6: Включение и проверка системы Power Lock

Дважды проверьте всю проводку. Подключите блок питания к розетке 110 В переменного тока, чтобы включить систему. Убедитесь, что блокировка клавишного переключателя отключена, так что магнитный замок включен. Включите переключатель блокировки переключателя, чтобы убедиться, что магнитный замок разблокирован. Используя руководство по установке клавиатуры, запрограммируйте клавиатуру на соответствующий пин-код для входа. Клавиатура American Entrance Controls также предназначена для приема карт безопасности. Проверьте и убедитесь, что кнопка REX работает правильно. Нажатие кнопки REX должно разблокировать магнитный замок. На блоке питания находится потенциометр таймера, который регулирует время удержания сигнала активации. Мы рекомендуем, чтобы эта настройка была установлена ​​как минимум на 10 секунд. Таким образом, как только пешеход введет пин-код, у него будет 10 секунд на то, чтобы замок разблокировался, и он или она сможет войти в здание. Аналогичным образом, при нажатии кнопки запроса на выход у пешехода будет 10 секунд, чтобы выйти из двери, пока магнитный замок разблокирован. Время удержания регулируется до 45 секунд и зависит от потребностей или требований установщика.

Заключение

Магнитные замки могут обеспечить безопасность входной двери магазина. Если вам нужна дверная система с магнитным замком или система входа без ключа для вашей коммерческой двери, мы рекомендуем продукцию American Entrance Controls. В каждый комплект магнитных замков American Entrance Controls входит схема подключения каждого аксессуара управления дверью. С American Entrance Controls вам не нужно беспокоиться о том, что вы не знаете, как подключить определенные продукты контроля доступа к вашей системе замков. Совершайте покупки сегодня и получайте БЫСТРУЮ и БЕСПЛАТНУЮ доставку.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ ЛЮБОГО РОДА, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ВЫ ПРЕДОСТАВЛЯЕТЕ ИНФОРМАЦИЮ НА ЭТОМ САЙТЕ (ИЛИ ЛЮБУЮ ИНФОРМАЦИЮ) , БУДЕТ ТОЧНЫМ, ПОЛНЫМ ИЛИ БЕЗОШИБОЧНЫМ. ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭТОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ ОПРЕДЕЛЕННОСТЬ ТОЧНОСТИ, ПОЛНОТЫ ИЛИ ПОЛЕЗНОСТИ ЛЮБАЯ ИНФОРМАЦИЯ ИЛИ МАТЕРИАЛЫ, ДОСТУПНЫЕ НА ДАННОМ САЙТЕ.

Как установить магнитный дверной замок за 7 простых шагов (2022)

Установка магнитного дверного замка — отличный способ повысить безопасность вашего дома. В этом типе замка используется мощный магнит, который удерживает дверь закрытой, что делает практически невозможным принудительное ее открытие. Эта статья покажет вам, как установить магнитный дверной замок всего за несколько простых шагов. Благодаря этой дополнительной безопасности вы можете быть уверены, что ваш дом в безопасности и защищен.

Дверные замки являются неотъемлемой частью любой домашней системы безопасности. Они обеспечивают дополнительный уровень безопасности, защищая вашу семью и имущество от злоумышленников. Если вы ищете способ добавить дополнительный уровень защиты вашему дому, установка магнитного дверного замка — отличный вариант.

Что такое магнитный замок?

Mag Lock или Magnetic Lock — это запирающее устройство, в котором используются магниты, чтобы удерживать дверь закрытой. Обычно он устанавливается вместо традиционного замка с ригелем. Mag Locks популярны, потому что они очень безопасны и могут быть быстро открыты в экстренной ситуации.

Магнитные дверные замки удерживают дверь закрытой с помощью набора магнитов. Магниты расположены на двери и раме и создают сильное магнитное поле, удерживающее дверь на месте. Это делает невозможным открытие двери снаружи, что обеспечивает дополнительный уровень безопасности для вашего дома.

Особенности Функциональность магнитного макета

sКогда вы прикрепляете магнит к металлическому предмету, они слипаются. Это принцип работы магнитного замка. Сильный магнит крепится на дверной коробке, а меньший – на двери. Когда два магнита находятся близко друг к другу, они создают силу, удерживающую дверь закрытой. Было бы полезно, если бы вы оттянули его от рамы достаточно далеко, чтобы магниты разделились и открыли дверь.

Магнитные замки становятся все более популярными, потому что они обеспечивают дополнительную безопасность и относительно просты в установке. Вы можете купить комплект магнитного замка со всеми необходимыми деталями, включая инструкции по установке. Или, если вам удобно делать проекты своими руками, вы можете приобрести отдельные детали и самостоятельно собрать замок.

Где их следует использовать?

Одним из преимуществ магнитных дверных замков является то, что их можно использовать в разных местах. Например, вы можете использовать их на входной двери, задней двери или даже в гараже. Они идеально подходят для людей, которые хотят, чтобы их дома были безопасными и надежными. Кроме того, они просты в установке, поэтому у вас не возникнет проблем с их запуском. Если вы ищете способ повысить безопасность своего дома, то магнитный дверной замок — отличный вариант.

Преимущества магнитных замков:

• Они просты в установке
• Они обеспечивают дополнительную безопасность вашего дома или офиса
• Они прочны и долговечны стоимость традиционных дверных замков

Инструменты и материалы:

• Дрель
• Угольник
• Уровень
• Крестовая отвертка
• Комплект магнитных дверных замков
• Набор гаечных ключей или головок
• Молоток
• Долото

Пошаговое руководство по установке магнитного дверного замка

Шаг 1. Определите, какой тип замка вам нужен Три типа замков

9 подойдет для установки магнитного дверного замка: врезного, накладного или просверленного.

Врезные замки требуют вырезания кармана в двери, а замок вставляется сбоку. Накладные замки устанавливаются на поверхность двери и удерживаются на месте винтами. Врезные замки устанавливаются через край двери и крепятся к двери с помощью монтажных пластин.

Шаг 2. Выберите место для установки замка

После того, как вы определили, какой тип замка вам нужен, выберите место на двери для его установки. Замок должен располагаться на двери достаточно высоко, чтобы люди не могли протянуть руку и отпереть его, но достаточно низко, чтобы засов выступал за край двери.

Шаг 3. Помните о толщине двери

При покупке комплекта магнитного дверного замка проверьте технические характеристики, чтобы убедиться, что оборудование совместимо с толщиной вашей двери. Большинство комплектов предназначены для дверей толщиной от 1-3/8 дюйма до 1-3/4 дюйма. Если ваша дверь толще 3/4 дюйма, вам нужно будет купить специальный комплект, предназначенный для более толстых дверей.

Шаг 4: Просверлите отверстия в двери

С помощью дрели просверлите два отверстия в кромке двери на той высоте, где вы хотите установить замки. Отверстие должно быть достаточно большим для винтов с комплектом магнитного замка. Обязательно используйте угольник и уровень при сверлении этих отверстий, чтобы обеспечить прямолинейность и уровень.

Шаг 5. Установите запорную планку

Ответная планка представляет собой металлическую деталь, устанавливаемую на дверную раму и помогающую зафиксировать магнитный замок на месте. С помощью гаечного ключа или набора торцевых головок выверните винты из запорной пластины и установите их на дверную раму так, чтобы отверстие в пластине совпадало с отверстием, которое вы просверлили в двери. Установите винты на место и убедитесь, что они затянуты.

Шаг 6. Установите магнитный замок

Откройте комплект магнитного замка и снимите монтажную скобу, засов и цилиндр ключа. В монтажном кронштейне будет два отверстия — по одному для каждого отверстия, просверленного на шаге 2. Совместите эти отверстия с отверстиями в монтажном кронштейне и с помощью молотка забейте винты на месте. Не затягивайте эти винты слишком сильно, иначе вы можете повредить кронштейн.

Затем установите цилиндр ключа, вставив его в отверстие на монтажной скобе и надавив на него до щелчка. Цилиндр ключа должен быть обращен к дверной ручке.

Наконец, установите засов, вставив его в отверстие на монтажном кронштейне и повернув так, чтобы запорный механизм был направлен вниз.

Шаг 7. Проверка замка

После установки замка проверьте его работоспособность. Введите код в цилиндр ключа и поверните его в открытое положение. Засов должен втянуться, и дверь должна открыться. Если она не открывается, убедитесь, что винты на запорной пластине затянуты и что монтажный кронштейн правильно совмещен с отверстиями в двери. Эти шаги помогут в том, как установить магнитный дверной замок.

Ваш новый магнитный дверной замок должен быть в рабочем состоянии, если все установлено правильно! Наслаждайтесь вновь обретенным спокойствием, зная, что ваш дом теперь в безопасности!

Если у вас есть какие-либо вопросы по установке комплекта магнитного дверного замка, обратитесь к инструкциям, прилагаемым к комплекту. Или обратитесь за помощью к профессиональному слесарю.

Дополнительные советы:

-Проверьте дверь и раму, чтобы убедиться, что они в хорошем состоянии и на них можно установить новый замок. В противном случае вам, возможно, придется выполнить ремонт перед установкой замка.

Убедитесь, что на двери достаточно места для крепления магнита. Если нет, возможно, вам придется внести некоторые коррективы.

— При установке следите за тем, чтобы не защемить пальцы между дверцей и рамой.

-Если у вас есть дети или домашние животные, обязательно держите ключ в недоступном для них месте, если они попытаются с ним поиграть.

Магнитные замки — отличный способ повысить безопасность в вашем доме. Они более долговечны, чем традиционные замки, но их гораздо сложнее взломать или взломать.

Насколько прочны магнитные дверные замки?

Большинство людей не думают о безопасности своего дома, пока не становится слишком поздно. Например, установка магнитного дверного замка легко сделает ваш дом более безопасным. Но насколько сильны эти замки?

Магнитные дверные замки используют сильный магнит, чтобы удерживать дверь закрытой. Этот магнит крепится на дверной раме, а к самой двери прикреплена металлическая пластина. Когда два магнита находятся близко друг к другу, они создают большую силу, удерживающую дверь закрытой.

Большинство магнитных дверных замков выдерживают давление до 200 фунтов. Это означает, что они могут легко сдерживать большинство злоумышленников. Однако, если кто-то захочет проникнуть в ваш дом, он, вероятно, сможет найти способ.

Магнитные дверные замки — отличный способ повысить безопасность вашего дома. Они просты в установке и могут выдерживать большое давление. Если вы заинтересованы в установке магнитного дверного замка, поговорите с профессионалом. Они смогут помочь вам выбрать правильный замок для вашего дома.

Сколько стоит установка магнитных дверных замков?

Одним из преимуществ магнитных дверных замков является то, что они, как правило, дешевле традиционных дверных замков.
