Наблюдение за трещинами с помощью маяков

Какие существуют методы наблюдения за трещинами? Подробнее в нашей статье.

Оставить заявку

Трещины в стене — это дефекты строительной конструкции, проявляющиеся в виде расколов или разрывов стройматериала под воздействием весовой нагрузки. В результате не только портится внешний вид постройки, но также может значительно снизиться несущая способность конструкции. В результате возникает риск частичного или даже полного разрушения постройки, что сделает невозможным её эксплуатацию.

Чтобы предотвратить подобные последствия, в ходе обследования зданий и сооружений применяются методы изучения трещин. Фиксируется их наличие, измеряется скорость расширения, ширина, глубина, прогнозируется динамика развития, а также выявляется причина появления. Делается всё это при помощи специальных инструментов и приспособлений. Основная цель наблюдения — сбор оперативной информации о действительном состоянии и изменении несущих и ответственных конструкций, и принятие необходимых мер по устранению дефектов.

Причины появления трещин

Среди многочисленных причин, из-за которых образуются трещины в стенах, основными и наиболее часто встречающимися являются следующие факторы:

• отсутствие геодезических изысканий перед строительством;
• грубые нарушения технологии в процессе строительства;
• слабый фундамент;
• неправильная эксплуатация;
• просчёты в проектной документации;
• неравномерное распределение нагрузок;
• механические повреждения;
• несанкционированная реконструкция;
• несвоевременный ремонт;
• пренебрежение рекомендациями, которые даются по результатам обследования зданий;
• стихийные бедствия.

Также трещины могут появляться по причине естественного износа или исчерпания заложенного в постройку ресурса.

Группы трещин

Все трещины условно делятся по степени опасности для конструкций, в которых они возникли, на три группы:

1. Неопасные — к таковым относятся дефекты, которые отрицательно влияют только на внешний вид постройки, однако, на её прочности и ресурсе никак не сказываются.
2. Опасные — к этой группе относятся интенсивно развивающиеся трещины, из-за которых значительно ослабляется несущая способность конструкции, появляется риск частичного или полного разрушения постройки.
3. Промежуточные — группа трещин, из-за которых портится внешний вид постройки, а также частично снижается расчётная несущая способность ответственных конструкций, однако, не грозящие последствиями в виде частичного или полного разрушения.

Степень опасности определяется в ходе обследования зданий на этапе наблюдения за трещинами. В зависимости от характера наблюдение может продолжаться в течение нескольких дней или недель, что даёт возможность установить динамику и спрогнозировать возможные последствия.

Нормативная документация

Информационной и регламентной базой для специалистов при наблюдениях за трещинами в кирпичных стенах и бетоне служит следующая нормативная документация:

• СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
• ГОСТ 24846-2012. Грунты. Методы измерения деформаций оснований зданий и сооружений.
• ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.

В качестве источников дополнительной справочной информации также может использоваться «Пособие по оценке физического износа жилых и общественных зданий» и последняя редакция внутреннего стандарта СТО СРО-С 60542960 00043-2015 «Геодезический мониторинг зданий и сооружений в период строительства и эксплуатации» (в котором более точно и детально проработаны нюансы наблюдений, а также поправлены недостатки официальных государственных стандартов и правил).

Методы и средства наблюдения

Первоначально трещины выявляются методом визуального осмотра конструкции. Если это необходимо для получения более точных данных, в местах образования дефектов частично удаляется декоративная отделка. Далее, как правило, осуществляется наблюдение с помощью маяков.

Цели наблюдения — установить:

• положение трещины;
• направленность;
• длину;
• ширину;
• глубину;
• динамику развития;
• причину образования.

Для фиксации полученные данные фиксируются в журнал наблюдения за трещинами в стенах.

Для измерения физических параметров трещин используются:

• Щелемеры — приспособления, позволяющие измерить текущее состояние и динамику развития трещины.
• Маяки — сигнальные или измерительные — наиболее распространённый тип инструмента для наблюдения за трещинами, о которых детальнее рассказано дальше.
• Микроскопы — применяются для точного измерения раскрытия трещины.
• Линейки, рулетки, штангенциркули — для линейных измерений текущих размеров трещины.
• Иглы — для определения глубины трещины.
• Проволочные щупы — для определения глубины.
• Ультразвуковое оборудование — применяется для бесконтактного определения параметров трещин (глубины).

Выбор методики обследования трещин и инструментальной базы осуществляется в зависимости от конкретных условий, в которых будут проводиться измерения, а также с учётом запрашиваемой точности, материала и характера повреждений. Экономическая целесообразность использования той или иной методики или инструментальной базы и возможности заказчика также учитывается перед началом наблюдений.

Виды маяков

Наиболее распространёнными приспособлениями для рассматриваемого вида наблюдений являются маяки. Маяк — это устройство или приспособление, которое позволяет установить факт расширения трещины, а также измерить динамику (если позволяет тип маяка). Некоторые типы маяков позволяют пронаблюдать за изменением дефекта вдоль его длины или относительно основной плоскости.

Виды маяков для наблюдения за трещинами:

1. Для однократного применения — цементные или гипсовые.
2. Для систематического наблюдения — пластинчатые, точечные, со стрелочными указателями, электронные.

Маяки первого типа позволяют лишь установить факт расширения трещины, либо то, что повреждение стабильное и не развивается. Второй вид инструментов даёт возможность точно измерять динамику развития дефекта, и даже спрогнозировать процесс на будущее. Точность зависит от конкретной разновидности маяка, а также от соблюдения правил использования инструмента.

Основные разновидности маяков:

• Гипсовые — самые простые и дешёвые в использовании, однако, позволяют выявить лишь факт расширения трещины, тогда как точно проследить за динамикой с их помощью нельзя.
• Пластинчатые — отличаются простотой установки и лишены многих недостатков, которыми обладают гипсовые и цементные маяки. Имеют измерительную шкалу для фиксации изменения ширины. В зависимости от модели позволяют измерять в одной или нескольких направлениях одновременно.
• Точечные — позволяют зафиксировать на поверхности базовые точки, измеряя расстояние между которыми, можно определять динамику развития трещин. Не требуют подготовки поверхности, не зависят от влажности и перепадов температуры, малозаметные и недорогие.
• Механические — зачастую имеют шкалу часового типа со стрелкой, что позволяет вести наблюдения без применения вспомогательных инструментов. Считаются наиболее наглядными инструментами в этой области, однако часто страдают от хулиганов и вандалов при установке на малой высоте.

Рис. 1. Конструкции маяков и щелемеров: а — пластинчатый маяк; б — щелемер конструкции ЛенГИДЕПА;

в — маяк конструкции Белякова:

1 — трещина; 2 — гипсовые плитки; 3 — пластинки; 4 — скоба; 5 — измерительная шкала; 6 — запеканка

Рис. 2. Конструкции щелемеров: а — с мессурой; б — для длительных наблюдений;

1 — трещина; 2 — мессура; 3 — марка; 4 — фланец; 5 — анкерная скоба

Рис. 3. Щелемер для измерения широких трещин и швов

Рис. 4. Стрелочный рычажный прибор для определения интенсивности

Помимо маяков для наблюдений используются электронные системы, состоящие из датчиков, устанавливаемых на трещинах, и приёмного устройства, постоянно принимающего сигналы с датчиков. Есть модели с компенсацией температурных изменений и другими дополнительными функциями, повышающими точность измерений.

Правила установки маяков

При использовании маяков следует придерживаться таких правил:

• Гипсовые маяки устанавливаются на одну трещину в количестве не менее двух штук, либо на удалении друг от друга в один метр.
• Гипсовые маяки нельзя использовать как на улице, так и в помещениях с высокой влажностью или резкими перепадами температуры.
• Перед установкой маяка исследуемую поверхность необходимо надлежащим образом подготовить, чтобы обеспечить надёжность крепления инструмента или приспособления.
• Монтаж маяков осуществляется перпендикулярно направлению, в котором развивается трещина.
• В процессе наблюдения необходимо контролировать, не отошёл ли маяк от поверхности и, в случае отрыва устанавливать новый.
• Если гипсовый или цементный маяк разорвался, то следует устанавливать новый, так как это свидетельствует об активном развитии трещины.
• Габаритные размеры гипсовых маяков могут варьироваться в соотношении ширины к длине, как 1:3 до 1:5.
• Толщина маяка не должна превышать 15 мм, а в месте образования трещины иметь как можно меньшую толщину (6 мм).

Для механических маяков или электронных систем наблюдения за трещинами правила использования приводятся в руководствах по эксплуатации, прилагаемых к инструментам производителями.

Заключение

Наблюдение за трещинами является важнейшим этапом общего обследования зданий и конструкций. Цель мероприятия — выявить трещины, определить их параметры, динамику развития и причину, а также составить рекомендации относительно дальнейшей эксплуатации конструкции. Для наблюдения за трещинами в стенах используются измерительные инструменты и маяки — гипсовые, пластинчатые, механические и электронные.

Методы контроля трещин в зданиях

Получите экспертное решение по дальнейшей эксплуатации дома в день выезда, проведя экспертизу трещин.

Анастасия Шишлянникова

Провела 892 строительных экспертизы,
94 судебных экспертизы

Отправляя контактные данные, вы соглашаетесь с Политикой конфиденциальности

Основные причины возникновения трещин в строительных конструкциях: виды и особенности.

Для контроля за состоянием зданий используются специальные приспособления, которые обычно называют «маяки». Они используются для мониторинга деформации объекта, для контроля за аварийными конструкциями, и при ведении вблизи строительных или восстановительных работ, которые могут повлиять на целостность постройки.

Установка маячков на трещины дает возможность точно зафиксировать все происходящие изменения, и благодаря этому контролировать объективное состояние здания. Руководствуясь результатами замеров, принимают решение о том, можно ли использовать здание дальше, или требуется его ремонт, или устранение факторов, вызывающих увеличение трещины (к примеру, прекращение ведущегося рядом строительства).

Выбор маяков для контроля трещин осуществляется в зависимости от состояния объекта и особенностей конкретной конструкции, а также с учетом следующих вопросов:

• Насколько точные изменения требуются?
• Важно ли измерять влияние температуры и влажности?
• Удобно ли будет обслуживать устройство и снимать показания?
• Цена и срок эксплуатации прибора, где он будет установлен, можно ли обеспечить его сохранность?

В зависимости от этих вопросов выбирается оптимальный вид системы мониторинга.

Виды маячков на трещины в стене:

Мы рассмотрим 5 основных вариантов систем мониторинга, которые отличаются ценой, возможностями и особенностями монтажа. Невозможно назвать однозначно лучший из них, так как каждый имеет свои преимущества и используется в различных ситуациях.

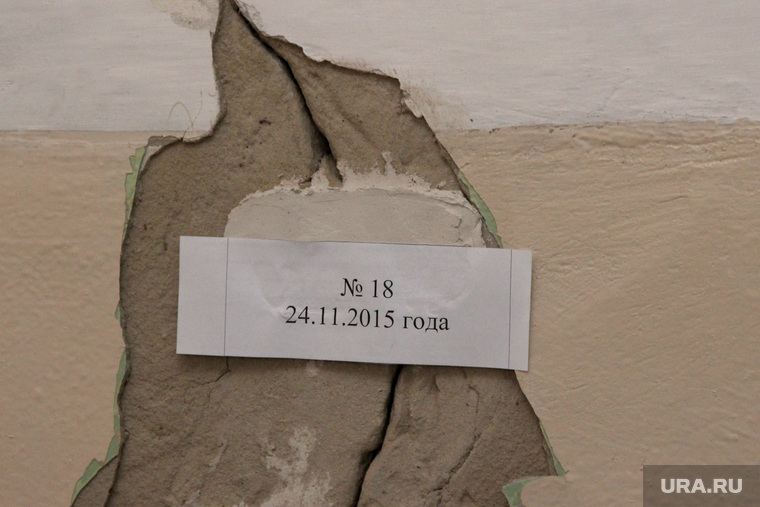

Гипсовые маяки на трещины

Это наиболее традиционный способ, и при этом наиболее дешевый, так как он одноразовый. Как только он срабатывает, то есть, в его теле возникает трещина или разлом, необходимо ставить рядом новый. При этом достоверность показателей довольно низкая, и обычно ставится минимум две штуки, из расчета одна штука на каждые три метра разлома. Важно понимать, что у такого способа контроля трещин существует целый ряд недостатков:

• Не подходит для наружного применения, так как из-за перепада температур и воздействия внешних факторов возможно произвольное разрушение датчика.
• Монтаж не производится при отрицательных температурах.
• Работоспособность во многом зависит от качества монтажа и грамотной подготовки поверхности с учетом размеров и особенностей конструкции датчика.
• Точность измерений не очень высокая, так как при срабатывании система быстро разрушается.

Электронные маячки на трещины

Оптимальный выбор, если нужно рассчитать, как на трещину влияют изменения температуры и влажности изнутри здания и снаружи. Электронные измерительные датчики сегодня могут передавать информацию удаленно, фиксируя разницу в десятые и сотые доли миллиметра.

Электронные маяки на трещины на стены имеют свои особенности:

• Невозможно измерить, насколько сдвинулись части конструкции вверх и в стороны, если установлен всего один датчик.
• Стоимость оборудования довольно высокая, а вандалоустойчивость низкая, так что их проблематично ставить в местах общего доступа.
• Чаще всего данный способ используется для краткосрочных замеров, в пределах от нескольких дней до двух недель, чтобы оперативно отследить ситуацию и принять решение.

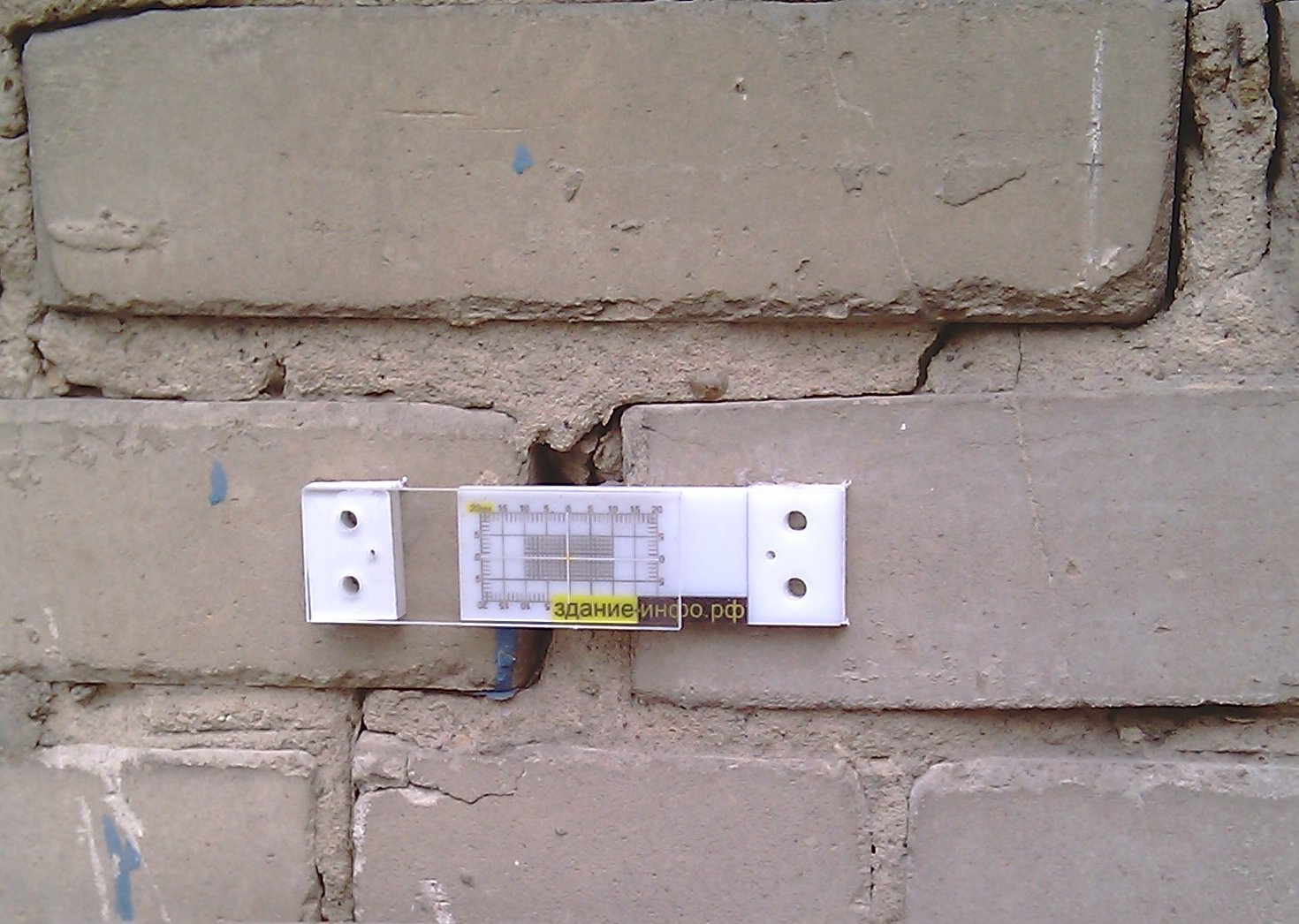

Пластинчатый маяк для наблюдения за трещинами

Это очень простая конструкция, в какой-то мере напоминающая гипсовую, но без присущих последней недостатков. На сегодняшний день данный вид используют наиболее массово, так как он оптимален с точки зрения стоимости монтажа, простоты наблюдения и точности получаемых результатов.

Установить маячок на трещину очень просто, для этого требуются дюбели или эпоксидный клей (иногда применяют и то, и другое), а на поверхность можно наносить любые метки, облегчающие мониторинг. Этот способ диагностики выгодно отличается от других:

• Благодаря использованию сигнальной измерительной шкалы, изменения в раскрытии отслеживаются визуально, без использования каких-либо инструментов, но можно использовать и их, чтобы измерить ширину раскрытия даже на сотые доли миллиметра.
• Легко отследить движение конструкции по двум или даже трем осям.

Точечные маяки на трещины зданий

Это малозаметные, но очень прочные датчики, которые отличаются повышенной вандалоустойчивостью, так как качественно крепятся к стене. Способы крепления бывают самые разные, начиная от простейших дюбелей, и заканчивая специальными монтажными приспособлениями, – все зависит от конкретного объекта. Особенности:

• Можно контролировать замеры по 2, 3 или 4 точкам, при этом отслеживать, насколько части здания сдвинулись относительно друг друга вверх или горизонтально.
• Можно сделать маяки на трещины почти незаметными, из органического стекла или материала в тон покрытию, и во многих случаях даже не требуется предварительная подготовка поверхности или удаление отделки.
• Для измерения раскрытия используются различные инструменты, и точность показателей зависит исключительно от точности оценочного прибора.

Наблюдение за трещинами с помощью маяков часового типа

Эти системы, которые также называют «мессуры», не требуют наличия специальных измерительных инструментов, в них уже есть собственная шкала с высокоточными датчиками. Наиболее удобный вариант для отслеживания малейших изменений и быстрого записывания показаний. Особенности применения:

• Подобные маяки для наблюдения за трещинами довольно дорогие, и могут быть сопоставимы по цене лишь с электронными. При этом они максимально привлекают вандалов, и не спасают даже особые защитные конструкции. Их ставят внутри зданий, или снаружи, но так, чтобы обеспечить возможность слежения за дорогим прибором.
• Как вариант, используется способ фиксации на разломе двух точек, а мессуры используют только как измерительный прибор, чтобы оценить, насколько изменилось пространство между ними.

Мы рассмотрели только 5 самых популярных вариантов. Есть также бумажные и стеклянные системы, но они имеют массу недостатков, и в этом случае установка маяков на трещины не даст требуемой точности измерения. Лучше выбрать что-то из описанных выше датчиков.

Правила установки маяков на трещины

Государством регламентированы определенные нормы и стандарты для датчиков разного типа, а также частота съема показаний. Перед тем, как установить маячки на трещину в стене, необходимо изучить эти требования и руководствоваться ими в процессе монтажа и мониторинга.

Если в процессе мониторинга (обычно 30 суток) система не срабатывает, делают вывод, что деформация закончилась, и образовавшуюся трещину обычно просто замазывают строительным раствором. Если же маяк деформировался (особенно важны первые 20-30 дней после закрепления), значит, разрушение продолжается, и нужно принимать решение по дальнейшей эксплуатации или ремонту объекта.

• Первоначальная установка маячков на стены при трещинах всегда выполняется в месте наибольшего расхождения.
• Каждому датчику присваивается номер, а в журнале указывается дата установки.
• При активной деформации маяк осматривают раз в 48 часов или чаще, при медленной — допустима проверка раз в неделю или даже реже.
• Если система сработала и деформировалась, рядом ставят новый маяк, но старый при этом не снимают.
• При установке маяков на трещины в стенах в журнале фиксируется место монтажа, его номер, дата проведения работ, а также начальный показатель ширины разлома.
• Важно следить не только за тем, насколько раскрывается трещина, но и не удлиняется ли она. Если происходит удлинение, на этот конец ставится новый датчик.
• Установка маяков на трещины в кирпичных стенах разрешена только после качественной очистки поверхности от пыли и грязи. Рекомендуется промыть разлом чистой водой, измерить его глубину, и только потом ставить датчик. Заделывание трещин осуществляется цементом или металлическими скобами.
• Стена может деформироваться не только из-за проблем с кладкой, но и из-за температурного воздействия, так что после установки системы необходимо проверять, не отходит ли датчик, и не нарушилась ли его работоспособность.
