Устройство замка дверной ручки межкомнатной двери с защелкой с фиксатором

Автор Michael На чтение 7 мин Просмотров 4.7к. Опубликовано Фев 25, 2020

Зачастую многие люди мало уделяют внимание подбору качественной фурнитуры для дверей. Однако стоит помнить, что дверьми пользуются ежедневно и подобранная некачественная фурнитура может привести к появлению дефектов, поэтому защелка для межкомнатных дверей также должна быть максимально качественной и надежной в эксплуатации.

Содержание статьи

1. Назначение защелки
2. Разновидности ручек с защелкой
3. Магнитные
4. Фалевые
5. Роликовые
6. С запирающим устройством
7. Советы по выбору дверной защелки
8. Установка механизма
9. Разборка дверной защелки

Назначение защелки

Сегодня представлен огромный ассортимент выбора защелок не только по внешнему виду, но также по размерам и конструкции. Несмотря на все это, они имеют одну задачу – удерживать полотно в закрытом положении.

На некоторых моделях дверей имеется защелка с фиксатором, которая позволяет на некоторое время запереть дверь изнутри и вход снаружи будет невозможен. Ручка защелка для межкомнатных дверей с надежным фиксатором особенно важна на тех полотнах, которые разделяют помещения на отапливаемые и не отапливаемые. Это поможет максимально предотвратить проникновение холодного потока воздуха.

Также если в комнате имеется кондиционер, то для эффективности его работы должна быть предусмотрена закрытая дверь. Если она будет установлена без защелки, то в случае сильного сквозняка полотно может распахнуться и ударить сильно, например, маленького ребенка. А вот наличие на полотне фиксирующего элемента поможет избежать травмирования малыша.

Хорошая качественная защелка обладает следующими характеристиками:

• Фиксирует дверное полотно и препятствует его открыванию от прикосновения или легкого сквозняка;
• Бесшумная в использовании;
• Длительный срок эксплуатации при выборе качественного механизма, рассчитанного на большое количество рабочих циклов.

Разновидности ручек с защелкой

На дверных полотнах зачастую используются наружные или врезные защелки. Первые наиболее востребованы среди покупателей потому как их намного проще установить, собрать и разобрать. Среди недостатков такого варианта можно назвать то, что они значительно портят внешний вид двери в отличие от врезных защелок. Они представлены на рынке в огромном ассортименте, среди изобилия которого покупатель сможет выбрать необходимый себе элемент и по качеству изготовления, а также по цене.

Дверная ручка с врезной защелкой для межкомнатных дверей делится на несколько групп:

• Магнитные;
• Фалевые;
• Роликовые;
• Защелки с запирающим фиксатором.

Магнитные

Состоят из металлической пластины и магнитного элемента, которые размещены на косяке и на боковой части двери. Работа такого типа защелки очень проста. Во время закрывания двери магнит начинает притягивать металлический элемент, удерживая его в неподвижном положении.

С магнитной защелкой устанавливается неподвижная ручка. Второй вариант данного фиксатора – магнитная защелка с подвижным язычком. В отличие от предыдущего механизма, этот практически бесшумный и обладает такими достоинствами как плавность в работе и длительный срок службы.

Фалевые

Устройство фалевого замка межкомнатной двери с защелкой имеет выдвижной язычок, который скошен под углом. Во время монтажа данной конструкции на косяке монтируется пластина со специальным пазом. Во время закрывания полотна язычок входит в паз на косяке, фиксируя, таким образом, конструкцию.

Чтобы открыть дверь, необходимо надавить по подвижную ручку, в результате чего язычок выходит из паза и освобождает конструкцию от фиксации.

Роликовые

В отличие от предыдущей защелки, здесь вместо язычка используется подпружиненный ролик. Во время закрывания полотна он входит в специальную выемку на косяке, благодаря чему фиксирует дверь. Данный тип защелки монтируется неподвижной ручкой и ручкой-рычагом. В случае с неподвижной ручкой необходимо приложить некоторые усилия чтобы открыть дверь.

С запирающим устройством

Данный тип устанавливается чаще всего в ванных комнатах или санузлах. Оснащается блокирующим элементом с ключом, при повороте которого можно на некоторое время закрыться в помещении от постороннего нежелательного проникновения на некоторое время.

Советы по выбору дверной защелки

Чтобы правильно выбрать замок для межкомнатной двери с фиксирующей защелкой необходимо обращать внимание на следующие критерии:

• Во время открывания и закрывания конструкции не должно быть заеданий или посторонних щелчков;
• Защелки необходимо выбирать с пружинами средней жесткости, потому как слабые могут плохо удерживать полотно или со временем перестанут это делать вовсе, а вот установка механизма с тугой пружиной потребует приложения больших усилий, чтобы открыть дверь;
• При покупке механизма стоит оценить его внешний вид, чтобы не было царапин, сколов, ржавчины или других дефектов;
• Во время открывания полотна ручка должна удобно ложиться в руку и быть приятной на ощупь.

Особое внимание уделяется выбору защелки под характеристики двери. Если полотно очень тяжелое и выполнено из натуральной древесины, то механизм должен быть выполнен из прочного материала.

При покупке ручки с защелкой следует обращать внимание на ее оформление и цветовую гамму, дабы она хорошо сочетались с интерьером помещения и цветом самого полотна. Не рекомендуется устанавливать ручки, замки и петли разных цветов.

Перед установкой двери стоит определиться с ее функцией. Если она устанавливается в ванную комнату или санузел, то лучше всего установить замок с фиксатором, а вот для детской комнаты лучше подойдет магнитный фиксатор, который работает абсолютно бесшумно.

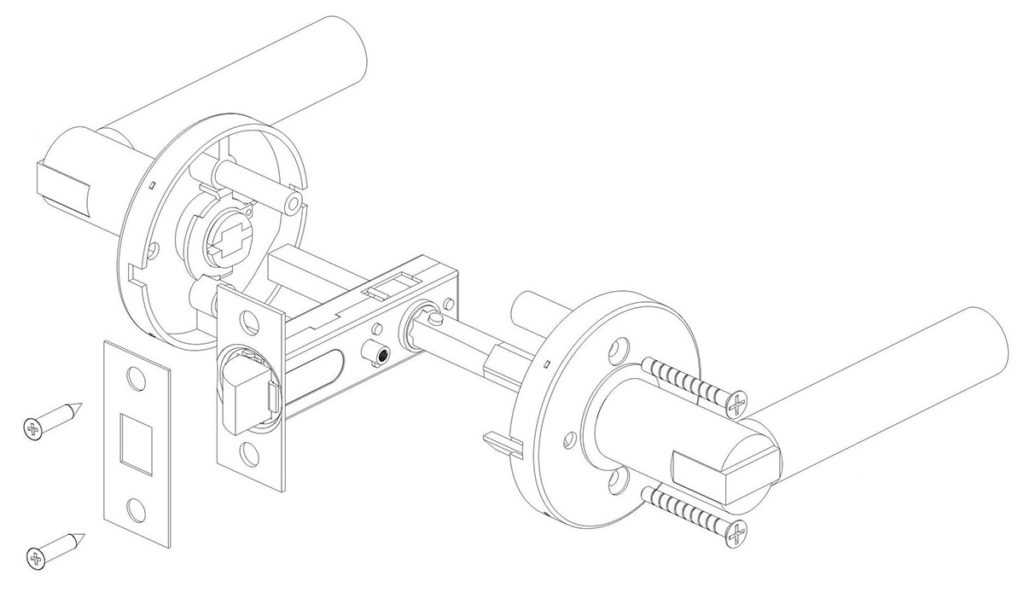

Установка механизма

Для монтажа стоит заранее приготовить молоток, дрель, отвертку, шило, угольник, карандаш и столярный нож. Установка защелки происходит на высоте 1 метра, потому как именно на ней производители дверных полотен устанавливают деревянный брусок для большей жесткости конструкции. От низа полотна отмечается необходимая высота с обеих сторон и помечается при помощи карандаша и угольника.

Прикладывается защелка и определяется место под ручку. Начинать сверлить отверстие необходимо с торцевой части двери с использованием перьевого сверла. После чего отверстие выравнивается при помощи сверла или стамески до необходимого размера.

К торцевой части полотна прикладывается планка защелки и по ее периметру прорезается шпон, после чего стамеской делается выборка на глубину планки. В результате она должна лежать в один уровень с дверью.

По бокам полотна высверливаются отверстия под ручку, после чего аккуратно выравниваются стамеской. Теперь можно приступать к установке защелки и фиксации планки на саморезы.

Для установки ручки раскручивают один стопорный винт, а второй немного ослабляют. Ручку вставляют на свое место так, чтобы центральный штырь был на своем месте. Надевают вторую часть ручки и затягивают стопорный винт, после чего ручки крепятся к дверному полотну при помощи саморезов и одевается декоративная накладка.

В завершение происходит установка ответной планки. Для этого необходимо немного прикрыть дверное полотно и карандашом пометить размер язычка, после чего высверлить отверстие под него и прикрутить планку в коробке.

Разборка дверной защелки

Устройство дверной ручки на межкомнатной двери с защелкой непростое, конструкция имеющая множество элементов и некоторые из них могут выйти из строя, после чего потребуется разборка механизма. Происходит это в случае:

• Заедания механизма или появления скрипа;
• Необходимости очистки запорного механизма или его смазки;
• При потребности заменить некоторые части механизма;
• Необходимости полной замены защелки.

Работы по демонтажу могут немного отличаться в зависимости от типа установленного механизма. Но при наличии нажимного и поворотного механизма порядок действий будет следующим:

• Снимается с ручки декоративная накладка. В зависимости от установленной модели ее необходимо будет поддеть ножом или же открутить винт;
• Снимаются ручки и вытягивается четырехгранный штифт;
• С торцевой части полотна откручивают крепежный элемент и вынимают защелку.

Когда механизм разобран, устанавливают причины его неисправности:

• Скрип или заедание – результат отсутствия смазки или же попадание пыли. В этом случае необходимо очистить механизм и смазать его;
• Ржавчина. Очищают элементы и покрывают жидкостью с антикоррозийными свойствами;
• Поломка пружины или язычка. Проводят полную замену деталей;
• Износился механизм. Проводят его замену.

Перед тем, как устанавливать защелку, необходимо определиться с тем, какой ее тип необходим и только после этого приступать к выбору изделия по цвету, качеству и цене.

Конструкция и размеры замка для межкомнатных и входных дверей

• org/ListItem»>
  Список статей
• Конструкция и размеры дверного замка

Какие составные части дверного
замка?

Внешний корпус – скрывает и защищает внутренний механизм дверного
замка

Передняя планка — это
видимая часть замка после установки. Важно, чтобы отделка соответствовала
остальной части дверной фурнитуры – ручек для дверей, дверных петель, упоров,
защёлок.

Отверстие под поворотный квадрат — через него
проходит поворотный квадрат, с обеих сторон которого соединяются ручки дверной
фурнитуры. Собственно, само название поворотный квадрат означает, что вращательные
движение от ручки передается через него на защелку. Обычно квадраты бывают
сечением 8 мм. А вот от длины поворотного квадрата зависит, куда можно
установить ручки. Как правило, на межкомнатные двери устанавливают квадраты
длиной 100 – 115 мм. А вот для входных дверей требуются более длинные квадраты,
за счет того, что входная дверь шире чем межкомнатная.

Защёлка — это запирающая планка, которая, выступающая
из корпуса дверного замка в раму двери и, таким образом, предотвращает
открывание двери без поворота дверной ручки. Самым распространённым видом
является металлическая, диагонально скошенная защелка, выталкиваемая пружиной.

Однако, дверные замки бывают с пластиковыми и магнитными защёлками. Как пластиковая, так и магнитная защелки
позволяют значительно снизить уровень
шума дверного замка при закрывании межкомнатной двери. Необходимо также
отметить, что магнитные дверные защелки в приоритетном порядке имеют
прямоугольную форму, а не диагонально скошенную. Это обусловлено принципиально
другим механизмом работы. Скошенные защелки работают за счет сжатия пружины
путем надавливания дверной коробки на скошенную часть защелки в корпус замка
при закрывании двери, и последующего его выталкивания пружиной. Магнитные же,
остаются в корпусе замка до тех пор, пока дверь не будет полностью закрыта, там
самым встроенный магнит в ответной планке на дверной коробке, вытягивает
защелку за счет магнитного притяжения.

Засов— в отличии от защелки, засов выполняет охранную
функцию. Засов или ригель, обычно бывает прямоугольной формы и изготовлен из
металла. Приводится в действие только поворотом ключа, цилиндра, фиксатора.

Отверстие под
цилиндр – цилиндровый механизм в замке
выполняет две функции. Путем поворота выдвигает ригель замка, закрывает замок,
и обеспечивает безопасность, в зависимости от его класса, степень защиты и
стойкости к взлому может существенно различаться. Т.е., не прибегая к
противоправным действиям, отрыть замок можно будет только ключом, идущим в
комплекте с цилиндровым механизмом.

Отверстия под
соединительные стяжки – при наличии
данных отверстий на корпусе замка, дверные ручки можно закрепить стяжками, не
проделывая на дверном полотне дополнительных отверстий саморезами.

И так, мы разобрались с конструкцией
дверного замка. Но немаловажным является правильный его подбор по параметрам.

Какие бывают
размеры и параметры дверного замка

Межосевое
расстояние — это расстояние между центром отверстия
под поворотный квадрат дверной ручки и центром замочной скважины (евро или овальным
центром) или защелки-фиксатора для межкомнатных дверей и ванных комнат. Межосевое
расстояние, как правило, бывает от 47 мм для замков дверей ванных комнат и
межкомнатных дверей до 95 мм. Если на дверном полотне только предстоит вырезать
отверстия, то есть широкий выбор дверных замков. Это измерение особенно важно для
дверных ручек на планке. Ведь у них уже фиксированное межосевое расстояние. Так
же необходимо отметить, что данное расстояние зависит от высоты дверного замка.

Бексет – еще одно важное измерение. Расстояние между
передним краем дверного замка и центром замочной скважины. Бэксет обычно бывает
от 40 мм, для задвижек и сантехнических врезных механизмов для межкомнатных дверей, до 80 мм. Данный параметр очень важен,т.к. правильный подбор позволит обойтись без дополнительного высверливания
дверного полотна.
