Основные виды оконной фурнитуры

Если в общих чертах разобраться, какая фурнитура для пластиковых окон сегодня используется производителями, то становится очевидным, что мы имеем дело с совершенными многофункциональными механизмами. Огромный плюс современных систем заключается в том, что они могут дополняться по желанию заказчика различными элементами, обеспечивающими дополнительные опции. То же самое касается фурнитуры для деревянных и алюминиевых окон, которая отличается от базовых систем лишь способами фиксации на конструкциях из профилей. Благодаря этому не имеет значения, из какого материала изготовлены створки и рамы – функциональность окон от этого не пострадает.

Оконные петли

Петли для окон бывают с регулировкой и без. Однако второй вариант практически не используется сегодня, поскольку затрудняет эксплуатацию створок, которые в большинстве случаев со временем могут провиснуть. Также эти элементы фурнитуры классифицируются по местоположению на верхние и нижние петли. Принято различать модели и по способу открывания:

• откидные;
• поворотные;
• накладные – усиленный механизм для тяжелых распашных створок.

Для изготовления петель может применяться латунь и сплавы алюминия, но чаще всего используется прочная сталь с устойчивым антикоррозийным покрытием. Эти элементы открытые, частично скрытые и скрытые. Предпочтение при выборе по возможности рекомендуется отдавать моделям скрытого типа. В обзоре на ОкнаТрейд можно прочитать обо всех преимуществах этих устройств и области их применения.

Для финских деревянных окон применяют не накладные, а ввертные поворотные петли.

Ручки

Именно при помощи этих элементов осуществляется управления всеми механизмами оконной фурнитуры. Они представлены в нескольких цветовых решениях и различаются по области применения:

• для окон и балконных дверей;
• для входных и межкомнатных дверей – скобы, нажимные гарнитуры и двойные ручки на розетке;
• для внешней стороны балконных дверей.

В качестве декоративного напыления используются пластик, керамика и металл. Недавно появились модели с антибактериальным порошковым покрытием, в составе которого содержится высокая концентрация ионов серебра. Ручки могут быть дополнительно укомплектованы замком, кнопкой блокировки открытия в целях детской безопасности и противовзломным механизмом.

Микролифты

Микролифты первыми соприкасаются при закрытии створок или дверных полотен с профилем рамы и слегка приподнимают эти элементы конструкции, благодаря чему снижается нагрузка на петли. Кроме того, со временем створки провисают под собственным довольно приличным весом и начинают каждый раз при закрытии цепляться за раму. Постоянная регулировка – не самый лучший выход из ситуации, поэтому инженеры искали другое решение и нашли его. Микролифты представлены 2 видами:

• роликовый;
• планочный.

Планочные микролифты от роликовых отличаются исключительно подъемными элементами. Что они собой представляют, заключено в самом названии этих устройств. Они крепятся сбоку створки, а на раме фиксируется ответная планка. Оба элемента оконной фурнитуры снимают нагрузку с петель в закрытом положении, чем продлевают срок их эксплуатации. Также микролифты помогают сохранить в целостности уплотнительный контур.

Помимо своей основной функции планочные микролифты блокируют створки от неправильного открытия при ошибочном повороте ручки.

Механические запорные устройства

Это целый комплекс элементов, которые принимают участие в закрытии створок. К этой категории можно отнести и ручки, так как именно через них передаются команды, после чего срабатывает тот или иной механизм. Также механическими запорными устройствами являются:

• цапфы с ответными планками;
• привод с блокиратором и замком – основной запор;
• штульповый привод – элемент для штульповых окон;
• угловые передачи – передают команду с ручки через угол створки;
• промежуточные передачи;
• дополнительные угловые передачи.

Все отдельные части запорной системы в части контурного механизма соединяются между собой ленточными передачами, имеющими на концах пластин зубчатые гребенки. Благодаря этому обеспечивается возможность команд к любым элементам оконной фурнитуры, отвечающим за открытие/закрытие створки.

Многозапорные замки

Многозапорный замок – сложная система для дверей, обеспечивающая плотное прилегание створки и ее блокировку в разных точках. Эти многофункциональные устройства представлены несколькими модификациями и отличаются по типу основного и дополнительного запирания, виду защелкивания и способу запирания. Такие замки могут комплектоваться роликовой или фалевой защелкой.

Они имеют привод либо от ручки, либо от профильного цилиндра, приводящего цапфы в движение в едином направлении. Эти замки могут быть удлиняемыми и неудлиняемыми. Для таких устройств предусмотрена возможность установки концевых запоров, электроприводов и специальных магнитных прижимов, позволяющих усилить прижим и повысить уровень взломостойкости.

Оконные цапфы и ответные планки

Эти элементы отвечают за прижим и герметичность створок. Также от них во многом зависит уровень безопасности окон. Цапфы бывают стандартные и противовзломные, причем каждый из этих видов представлен достаточно большим количеством устройств, имеющих разную форму и функционал. Цапфы позволяют изменять силу прижима створок, благодаря чему окна могут эксплуатироваться в двух режимах – «зима/лето».

Ответные планки фиксируются на рамном профиле и совместно с заходящими в них цапфами создают точки запирания окон. На текущий момент производится несколько видов этих элементов фурнитуры:

• стандартная ответная планка;
• поворотно-откидная;
• штульповая;
• для микрощелевого проветривания.

Ограничитель поворота

Этот элемент не позволяет створке откидываться дальше заданного положения и биться об оконный откос. Ограничители поворота изготавливаются из стали с антикоррозийным покрытием и имеют очень простое устройство. Они состоят из пластины с фиксацией на раме, подвижно соединенной с рычагом, который крепится ко второй пластине с прорезью, установленной на нижней части створки. Благодаря такому устройству обеспечивается целостность откосов, профилей и стеклопакетов.

Угловой переключатель

Эти элементы являются составной частью запорной системой и имеют второе название – угловая передача. Именно через них передается импульс на движение к цапфам, расположенным на сторонах створки, где нет ручки. Существуют специальные переключатели с функцией многоступенчатого микропроветривания и модели с противовзломными цапфами.

Откидные ножницы

Принцип действия и конструктивные особенности этого устройства полностью отражены в его названии. Такие элементы применяются для комплектации окон с поворотно-откидными створками. Ножницы устанавливаются в верхней части конструкции и позволяют открывать окно на проветривание. Это происходит при переводе ручки вверх. Именно в таком положении на удерживающий механизм передается команда. Они изготовлены из стали с антикоррозийным покрытием и интегрированы в общую запорную систему.

Для створок разной ширины предусмотрены свои модели откидных ножниц. Подвижные элементы оконной конструкции, имеющие ширину свыше 1300 мм, должны оснащаться специальными дополнительными ножницами.

Оконные запоры

Эти элементы фурнитуры также относятся к описанным выше механическим запорным устройствам, но на них стоит заострить внимание. Ведь именно они выполняют одну из основных функций в закрывании/открывании створок. Такие механизмы принято подразделять на основные, средние и дополнительные. Основные, в свою очередь, имеют несколько видов:

• поворотный – самая простая модификация, которая используется для распашных створок и обеспечивает прижим только в той части конструкции, где расположена ручка;
• поворотно-откидной – наиболее популярный механизм, обеспечивающий полноценный прижим створки и ее откидывание на проветривание;
• штульповый – применяется для двустворчатых окон без импоста и способствует герметичному прижиму двух соседних независимо открывающихся створок.

Блокиратор ошибочного открывания

Чтобы поворотно-откидная створка не отходила от рамы одновременно в 2 плоскостях при неправильном повороте ручки, необходимо обеспечить блокировку ошибочного открывания. Эту функцию выполняют микролифты.

Ролики для раздвижных створок

Поскольку существует несколько видов раздвижных систем для окон, которым посвящен отдельный обзор на ОкнаТрейд, для их комплектации используются разные ролики. Это могут нижнеопорные и верхнеподвесные элементы, оснащенные пластиковыми втулками или металлическими подшипниками. Все зависит от вида и класса системы. Некоторые ролики обеспечивают ход створки в комплексе с поворотно-рычажными механизмами. Для плавного и тихого хода их оснащают ободками из резины или упругих полимеров.

Фурнитура для окон ПВХ – что это такое?

1. Главная
2. »
3. Словарь терминов
4. »
5. Фурнитура

Фурнитура – это набор элементов окна, которые отвечают за открывание и закрывание створки окна. Она обеспечивает герметичность закрытого окна. Правильно подобранная оконная фурнитура является одной из важнейших составляющих качественного окна и от нее зависит долгий срок эксплуатации пластиковой конструкции.

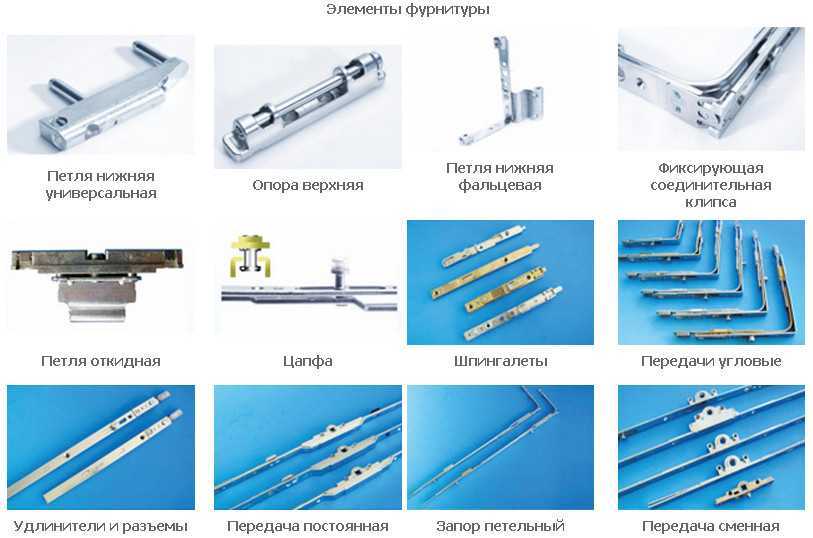

Основные элементы оконной фурнитуры

Фурнитура состоит из множества элементов, основными из них являются:

• Петля – это та часть фурнитуры, которая служит для соединения створки и рамы окна. Они бывают верхними и нижними (имеют такое название за счет своего расположения на створке).
• Запорный механизм – обеспечивает надежное закрывание.
• Угловые переключатели – гибкие стальные пластины, предназначенные для закрывания окна через угол.
• Ручка – элемент окна, с помощью которого происходит открывание и закрывание створки.
• Рычаги – приводят створку в подвижность, либо фиксируют в определенном положении.
• Защитные элементы – придают безопасность в эксплуатации окна. Это блокираторы поворота, ограничители и другие механизмы.

Виды фурнитуры

Фурнитура бывает двух видов:

1. Дискретная.
2. Периметральная.

Дискретная фурнитура

Дискретная фурнитура – это несвязанная между собой конструкция, состоящая из отдельных элементов, которые находятся в разных точках окна.

Периметральная фурнитура

Периметральная фурнитура – это конструкция, представляющая собой целостный механизм. Она дает возможность закрыть створку в нескольких точках одновременно, используя только одну ручку.

Периметральная фурнитура в своей базовой комплектации имеет следующие элементы:

• Основной механический привод.
• Петлевые группы (верхняя и нижняя).
• Конструкция, передающая движение под прямым углом.

Функции фурнитуры для пластиковых окон

В настоящее время фурнитура позволяет нам открывать окно в нескольких режимах:

• Поворотный режим – створка открывается только в горизонтальной плоскости.
• Поворотно-откидной режим – створка может открываться как в горизонтальной, так и вертикальной плоскостях.
• Раздвижная система открывания – в данном случае створки не открываются, а раздвигаются (например, как в шкафах–купе).
• «Щелевое проветривание» или микропроветривание – в этом режиме окно находится в закрытом положении, при котором происходит проветривание через невидимую щель.

Для многих людей это и есть основные функции, которые она выполняет, однако хорошая фурнитура обладает гораздо большим набором функции:

• Обеспечивает безопасность вашего дома от проникновения внутрь.
• Предотвращает попадание пыли и влаги, и защищает от сквозняков.
• Придает легкость в использовании окна.
• Гарантирует долговечность оконных изделий.
• Позволяет создавать окна любой формы и конфигурации.
• Защищает створки от провисания.

Уход и регулировка

Фурнитура, как и любой другой механизм, требует постоянного ухода. Для этого ее необходимо периодически смазывать маслом (без содержания смолы и кислоты) и осматривать все подвижные элементы на наличие дефектов.

Однако стоит отметить, что со временем из окон может сквозить. Это не значит, что вам установили некачественные пластиковые окна. В подавляющем большинстве случаев фурнитуру просто нужно отрегулировать и проблема устраниться.

Соблюдая эти несложные правила ухода и регулировки, окна прослужат вам долгие годы и не доставят никаких проблем.

1. 5
2. 4
3. 3
4. 2
5. 1

(15 голосов, в среднем: 5 из 5)

Ваш комментарий может стать первым

FSB Северная Америка FSB – оконные ручки, фурнитура для раздвижных дверей и аксессуары

Оконные ручки автоматически сохраняют дизайн дверной фурнитуры комнаты в стандартной практике, что достаточно очевидно. Ассортимент нашей продукции дает множество убедительных ответов на вопросы как о форме, так и о функциональности – например, мы предлагаем оконные ручки в более чем 35 вариантах дизайна на овальных или угловых розетках, которые могут похвастаться множеством различных технических функций для конкретных областей применения.

Варианты отделки оконных ручек

FSB предлагает более 30 оконных ручек из трех основных металлов (нержавеющая сталь, бронза или алюминий). Можно использовать более дюжины различных стандартных покрытий, а также сотни вариантов индивидуального порошкового покрытия.

Все оконные ручки FSB доступны в овальном, прямоугольном или вставном исполнении. (справа)

Слева направо: овальный, прямоугольный, вставной

Техническая информация

Новый механизм шариковой защелки FSB – особенно прочный сплав компонентов из закаленной и отпущенной стали, высококачественной стали и армированного стекловолокном пластик – еще больше подчеркивается его компактной конструкцией и идеальным способом сборки.

Новая система работает по тому же принципу, что и давний шаровой фиксатор FSB для роз, используя как тактильные, так и звуковые средства для обеспечения надежной правильной работы окна с эргономическим эффектом. Ключом к этому является то, как можно почувствовать и услышать, как ручка щелкает в нужное положение с интервалом в 90°, когда окно открывается, закрывается или наклоняется. Прекрасное новое оборудование FSB рассчитано на 25 000 операций/150 000 событий «щелчок-стоп» (циклы поворота и наклона на 180°), что дает ему высший рейтинг качества за срок службы 5/180 в соответствии с EN 13 126-3. Ассоциация обеспечения качества RAL привела свои требования в соответствие с критериями, изложенными в DIN EN 13 126-3, а это означает, что теперь оборудование должно выдержать 10 000 циклов наклона-поворота в режиме 180°, чтобы претендовать на кайтмарку качества RAL.

EN 13 126-3 определяет требования к оконным ручкам, которые служат для обеспечения неизменного качества и работоспособности в течение многих лет.

Разработанный для обеспечения стабильной работы в течение длительного времени, механизм состоит из стальных шарикоподшипников и сопутствующих стальных пружин, размещенных в углублениях внутри узла розеток. Подшипники и пружины расположены в двойном порядке вокруг диска из высококачественной стали, который имеет четыре выемки для этой цели и жестко прикреплен к специальному адаптеру. Получившийся поворотно фиксируемый механизм шариковой защелки гарантирует, что каждое изменение положения оконной ручки можно почувствовать и услышать. Настоящая оконная ручка крепится к передней части адаптера. В то же время вдоль внутренней части последнего в осевом направлении проходит шпиндель квадратного сечения, который можно по-разному позиционировать, чтобы облегчить гибкие выступы шпинделя. Винт с цилиндрической головкой используется для крепления оконной ручки к ее шпинделю после установки розетки в сборе.

Поворотно-откидные

В сочетании с поворотно-откидными оконными механизмами, часто устанавливаемыми в школах, офисах и больницах, требуются ручки специального действия с замком, чтобы предотвратить несанкционированное включение и обеспечить достаточную вентиляцию.

Обратите внимание: окна с поворотно-откидным механизмом оснащены нестандартными механизмами привода окон для обеспечения описанной функции. Сама по себе оконная ручка, оборудованная соответствующим образом, не выполняет эту функцию. Пожалуйста, учитывайте это на этапах планирования и проведения тендера.

Поворотно-откидные оконные ручки не соответствуют ни стандарту качества RAL, ни стандартам DIN EN от 1627 до 1630.
