Устройство пластикового окна в разрезе

К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.

Устройство пластикового окна

Классическое пластиковое окно с доборными элементами состоит из следующих частей:

  • Рама;
  • Стеклопакет;
  • Створка;
  • Фурнитура;
  • Подоконник;
  • Откос.

На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.

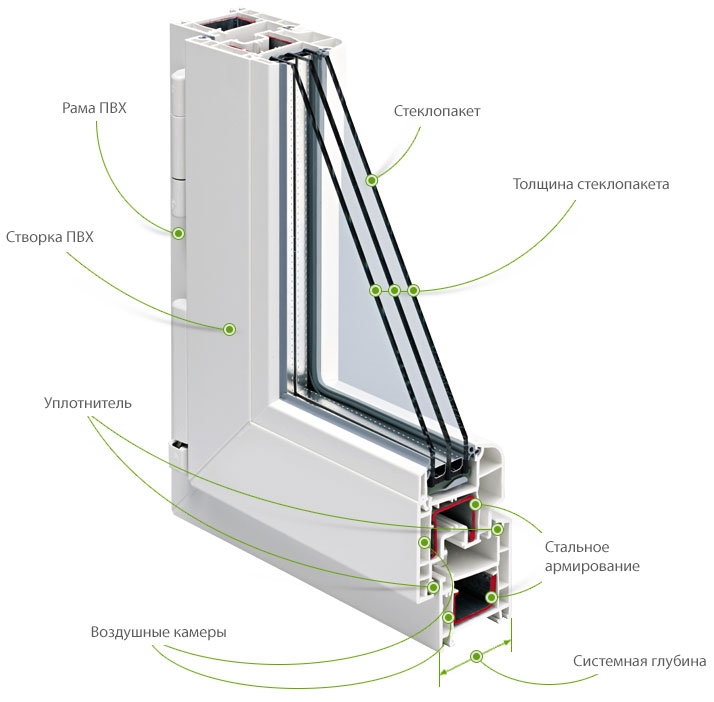

Устройство пластикового окна в разрезе

Рама пластикового окна

Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.

Рама может быть армированная, усиленная против взлома.

Стеклопакет

Стеклопакет – прозрачный элемент пластикового окна, т.е. то самое “стекло” в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.

Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.





Створка пластикового окна

Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.

По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция – предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Фурнитура пластикового окна

Под фурнитурой понимается все то, что помогает открывать и закрывать окно – ручки, планки, другие конструктивные элементы.

Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.

Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.

Наиболее качественную фурнитуру изготавливают четыре немецкие компании – производители: Maco, Roto, Siegenia Aubi и Winkhaus.





Подоконник

Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.

Отлив окна

Отлив крепится к нижней части рамы с улицы. Его главное предназначение – отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.

Откосы на пластиковые окна

Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.

Устройство и регулировка пластиковых окон дома своими руками

Насколько бы не были совершенны современные строительные технологии, но, как и любые технические устройства, они требуют от человека знания основ своей конструкции и умелого, правильного обращения.

Кинематический механизм пластикового окна создан для весьма длительной эксплуатации. Однако он может ломаться или требовать периодической регулировки и ухода.

Наши советы помогут домашнему мастеру понять принцип конструкции пластикового окна и его регулировок для оптимального поддержания комфортных условий внутри квартиры в любое время года.

Выполнение несложных профилактических работ и качественных регулировок позволит поддерживать работоспособность пластикового окна длительное время без серьезных поломок.

Содержание статьи

Общее устройство

Пластиковое окно выпускается по типовым размерам или изготавливается на заказ в заводских условиях. Оно отвечает общеевропейским техническим стандартам безопасности.

Габариты его рамы должно свободно входить в строительный проем, надежно фиксироваться в нем клиньями, распорками и фиксаторами с уплотнительными и теплоизоляционными материалами.

Конструкция пластикового окна состоит из:

  • общей рамы, выполненной стальным профилем с пластиковым ПВХ покрытием;
  • импоста — разделяющего раму вставкой;
  • открывающейся створки со стеклопакетом;
  • неподвижного оконного блока, который может отсутствовать у отдельных моделей;
  • фурнитуры;
  • откосов, утеплителей и других аксессуаров.

Рассмотрим их особенности.

Рама

Изготавливается в качестве базового стационарно закрепленного элемента, в котором располагают остальные части пластикового окна.

Рама выдерживает все виды механических нагрузок, воздействующих на окно в процессе эксплуатации. Для этого ее стальной профиль выполняют специальной формой, рассчитанной по законам сопромата и теории прочности оболочек. Он находится в самой центральной, большой части камеры.

Конфигурация поперечного сечения профиля обеспечивает дополнительные задачи:

  • отвод влаги из конденсата, образующегося при снижении температуры на улице и приводящего к запотеванию окон:
  • уплотнение пространства между оконным блоком со строительным проемом и стеклопакетами.

Оконные блоки и створки

Основным элементом, пропускающим солнечный свет через окно, служит стеклопакет. Самая простая конструкция создается из одной камеры, включающей два одинаковых стекла толщиной 3 или 4 мм, разделенных по периметру металлической планкой, например, из алюминия. Ее дополняет поглотитель влаги и слой герметизации, расположенный по периметру.

Пространство между стеклами заполняют осушенным воздухом или инертным газом. Они снижают теплопередачу и уменьшают выпадения конденсата.

Бюджетные стеклопакеты изготавливают из обычного оконного стекла, а на дорогие изделия могут наноситься слои серебряного покрытия с низкой эмиссией.

За счет создания вакуума между такими стеклами или закачивания аргона внутрь стеклопакета они получают возможность:

  • отражать назад в помещение тепло из комнаты;
  • пропускать солнечный свет;
  • блокировать зимний холод;
  • улучшить звукоизоляцию.

Стекло с серебряным покрытием на вид сложно отличить от обычного, но оно всегда отражает тепловые лучи. Поэтому зимой в комнате становится теплее, а летом — прохладнее: нагрев, создаваемый солнечной энергией, отражается ими на улицу.

Обычные стеклопакеты создают с двумя камерами, состоящими из трех стекол.

Они предназначены для эксплуатации в условиях средней полосы России. Для холодного северного климата количества камер в стеклопакете увеличивают, но это сказывается на сложности конструкции, общей стоимости.

Стеклопакеты могут устанавливаться стационарным блоком или выполняться открывающейся створкой.

Последняя имеет дополнительное положение для проветривания. Попадание насекомых с улицы в летнее время исключает противомоскитная сетка.

Надежную работу створки обеспечивает фурнитура — комплект дополнительных металлических элементов, создающих различные режимы работы окна.

Фурнитура

Довольно простое управление створкой ос стеклопакетом обеспечивает сложная кинематическая система, включающая механизмы закрытия, удержания, открытия, фиксации и настройки. Они выполнены различными деталями, расположенными на створке и раме, взаимодействуют между собой.

Все регулировки выполнено точно в заводских условиях. При эксплуатации они могут корректироваться.

Отдельные элементы фурнитуры в рабочем положении показаны на фото ниже.

Аксессуары

Обязательными элементами являются:

  • подоконник;
  • отливы и откосы;
  • уплотнители.
Подоконник

Это привычный элемент окна, позволяющий располагать на нем комнатные растения, рассаду и некоторые другие предметы.

Поэтому многие владельцы квартир стремятся использовать широкий подоконник, обеспечивающий больше рабочего пространства.

Следует учитывать, что под ним обычно расположена батарея отопления. От нее зимой теплый воздух должен поступать на окно, обеспечивая тепловую завесу для проникающих через стеклопакет холодных потоков. Широкий подоконник создает барьер для тепла.

Решить эту проблему в период подготовки к дачному сезону просто: достаточно установить сверху широкие доски или листы фанеры, ДСП, ДВП, временно укрепить их. Вот и все настройки.

Откосы и отливы

На встроенном фото показан этап изготовления откосов своими руками из пластика, а на внешнем — выполненные обычным штукатурным раствором. Они закрывают окно с внутренней стороны помещения, придают ему декоративный вид.

Таким же способом защищается рама со стороны улицы.

Назначение отлива понятно из названия — отвод воды от атмосферных осадков с внешней стороны оконной конструкции.

Уплотнители

Промежуток между рамой и строительным проемом заполняют строительной пеной, а для ликвидации внутренних пустот вокруг стеклопакетов используют специальные мягкие прокладки со светостойкой резиной.

Методика регулировок

В идеальном положении рама пластикового окна установлена строго по вертикали и горизонтали, для чего используются различные типы уровней.

Створка со стеклопакетом внутри рамы должна располагаться строго параллельно ее сторонам так, чтобы все зазоры были одинаковыми.

Во время эксплуатации или при неправильной настройке возможны дефекты. Наиболее характерны случаи, когда створка опущена, сдвинута в сторону или не до конца прижата к раме. Чаще же всего эти неисправности проявляются в комплексе.

Настройка положений подвижной створки

Общие рекомендации

Первоначально следует визуально осмотреть состояние пластикового окна, выявить место затирания подвижных частей, оценить дефект, соосбы настройки. После этого можно приступать к регулировкам. Для их проведеня потребуется иметь ключ шестигарнник — шестерку.

Расположение узлов регулирования показано на картинке.

Они обычно закрыты защитным колпачком, как показано ниже. Его надо просто сдвинуть рукой вверх.

У некоторых моделей окон узлы регулирования могут находиться в другом месте. Например, конструкция нижнего завеса с плотным размещением около откоса исключает выполнение в этом месте возможности настроек положения створки по горизонтали.

В этом случак узел регулировки может быть расположен вверху дверцы, а доступ к нему осуществляется при полностью открытой створке.

Настройка зазоров
Регулировка горизонтальных смещений

Шестигранный ключ всталяют в гнездо регулировочного винта и, вращая рукоятку, отслеживают изменение зазоров по перемещению створки. На фото показан случай, когда узел регулирования расположен сверху.

Настройка высоты

Вращение ключа по часовой стрелке приподнимает створку, а противоположное — опускает.

Выравнивание прижатия

Створка откидывается в режим проветривания. Узел регулировки расположен на ней в левой части. Доступ несколько ограничен, но работать можно.

Режим зима-лето

Регулировочный узел расположен снизу торцевой стороны дверцы. Настройка выполняется ключом за счет смещения положения внутреннего клина, который осуществляет прижатие створки к раме с разным усилием.

Регулировка цапфами

Метод предназначен для доводки створки с созданием ослабленного, стандартного или усиленного нажима ее на раму.

Цапфы могут быть выполнены овальной формы для поворота пассатижами или круглыми с возможностью настройки шестигранным ключом. В различных конструкциях пластиковых окон используются индивидуальные настройки.

Дефекты ручки

Ручка предназначена для выставления одного из режимов работы пластикового окна:

  • открыто — вверх;
  • микропроветривание — под 45 градусов к горизонту;
  • проветривание — горизонтально;
  • закрыто — вниз.

Блокиратор или микролифт служит для предотвращения поломок механизмов створки. Он уменьшает износ и ослабление креплений, сохраняет регулировки, продлевает ресурс.

Для доступа к ручке следует оттянуть пальцами защитную крышку и повернуть ее в горизонтальном направлении. Обычной отверткой откручивают крепежные винты. Они позволяют полностью заменить рукоятку на новую, например, обладающую механизмом защиты от любопытных детей.

Затруднение управления ручкой может возникнуть в результате попадания пыли внутрь механизмов пластикового окна. Загрязнения следует удалять, а трущиеся поверхности металлических частей рекомендуется смазывать облегченными машинными маслами.

Замена уплотнителей

Ресурс их работы при правильной эксплуатации рассчитан на десять лет.

Износ материала сразу ощущается проникновением холодного воздуха с улицы в обход стеклопакета. Старый уплотнитель просто извлекается из своего паза, а на его место устанавливается новый. Работать следует аккуратно, материал нельзя растягивать.

Для снижения трения уплотнителя при манипуляциях со створкой его рекомендуется умеренно смазывать сортами силиконовой смазки.

Рекомендации по эксплуатации

Уход за пластиковым окном не сложен. Требуется поддерживать его механизмы в чистоте, периодически осматривать, своевременно смазывать.

При загрязнениях пластика его отчищают специальными растворами, хотя вполне приемлемо использовать теплую воду с мылом. Нельзя обрабатывать поверхности агрессивными растворителями и абразивными средствами.

Двойное обслуживание всех механизмов каждой осенью и весной значительно продлевает срок эксплуатации оконной конструкции.

Выполняя смазку трущихся частей и уплотнителей не забывайте осматривать и очищать отверстия для отвода воды как в створке, так и на раме.

Для закрепления материала рекомендуем посмотреть полезный видеоролик Александра Кваша “Регулировка пластикового окна самостоятельно”.

Сейчас вам удобно задать вопросы в комментариях и поделиться материалом с друзьями в соц сетях.

Полезные товары Полезные сервисы и программы

Конструкция и схема устройства пластиковых окон ПВХ

Оглавление

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;

  • Эффективно сохранять тепло внутри помещения;

  • Обеспечивать достаточное проветривание в различных режимах;

  • Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;

  • Стеклопакеты;

  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;

  2. Режим открытый;

  3. Режим проветривания;

  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительные элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

  • Рама;
  • Створка;
  • Стеклопакет;
  • Фурнитура;
  • Резиновые уплотнители;
  • Штапик;
  • Импост;
  • Штульп.

Из статьи Вы узнаете:

Рама.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».



Устройство пластиковых окон — характеристики окон ПВХ. Из чего состоят пластиковые окна

Пластиковое окно — сложная конструкция для заполнения оконного проема в здании, состоящая из 3-х основных конструктивных элементов: пластикового профиля, стеклопакета, и комплекта фурнитуры. Пластиковые окна в нашей компании вы можете выбрать в каталоге.

Пластиковые окна: словарь терминов и определений

  1. Пластиковый профиль, фактически, – это рама и створки окна. Технологически это элемент конструкции окна, полученный химическим методом — экструзией: происходит продавливание расплава полимерного сырья через формующее отверстие. Обычно профиль производится белого, коричневого и бежевого цветов.
  2. Стеклопакет – единая конструкция, состоящая из двух или более стёкол, разделённых между собой воздушными камерами, и герметично соединённых по контуру. Воздушные камеры заполняется разряженным воздухом или инертным газом. Стеклопакет в среднем заполняет 90% площади оконного проёма. При выборе модели для остекления квартиры мы рекомендуем энергосберегающие стеклопакеты, например Теплопакеты STiS.
  3. Фурнитура – это сложный механизм, обеспечивающих открывание и закрывание окна в различных режимах. Она включает петли, кронштейны, тяги и другие элементы. Проще всего её увидеть со стороны окна, где расположена ручка. Ручка управляет всем механизмом, поэтому её часто ассоциируют со всей фурнитурой.
  4. Штапик – пластиковая планка, удерживающая стеклопакет или иное заполнение в раме.
  5. Сэндвич-панель – пластиковый непрозрачный элемент: его применяют для установки вместо стеклопакета. В основном используется в дверных и глухих оконных конструкциях.
  6. Армирование – металлический профиль, встроенный внутрь пластикового профиля. Предназначен для повышения механической прочности конструкции. Различают несколько видов армирования (г-образное, п-образное, замкнутое).
  7. Подставочный профиль — элемент окна, который применяется при установке, при эксплуатации окна не виден. Он расположен между рамой окна и стеной в нижней части проёма. Фактически окно «стоит» на нём и он предназначен для крепления подоконника и отлива.
  8. Импост – вертикально расположенная пластиковая стойка, разделяющая окно на несколько частей. Обеспечивает возможность создать несколько световых проёмов в одном окне.
  9. Штульп – пластиковый профиль, накладываемый на створку. Используется для закрывания створок окна без импоста. Одна створка получается зависимой от другой и не имеет оконной ручки. Световой проём в этом случае получается свободным (без вертикального разделения).
  10. Резиновые уплотнители — располагаются по периметру примыкающих элементов окна и предназначены для герметизации и исключения продувания.

Аксессуары для окон ПВХ

  1. Откосы – это внутренняя часть стены, примыкающая к окну. Отделка откосов обычно производится штукатуркой, а для пластиковых, как правило – пластиковыми панелями. В этом случае откосами называют элементы внутренней отделки стены, примыкающие к раме окна пвх. Представлены решением Уют.
  2. Отливы – «внешний подоконник». Монтируется с внешней стороны окна и предназначен для защиты фасадной части окна здания в целом от дождя и влаги.
  3. Подоконник – понятно без объяснений. При монтаже пластикового окна устанавливаются специальные пластиковые подоконники.
  4. Раскладка – элемент декоративного оформления окна. Она вклеена внутрь стеклопакета и образует фальш-переплёт, визуально разделяя окно на несколько частей. Раскладка бывает разной толщины и цвета.
  5. Ламинация – декоративная окраска профиля в любой цвет из каталога. Производится плёнками, устойчивыми к механическим и климатическим воздействиям.
  6. Москитная сетка – металлическая сеть, натянутая на каркас. Устанавливается в крепёжные пазы окна и предназначена для защиты от насекомых.

Сделать пвх окно элементом дизайна интерьера можно благодаря различным вариантам стилизации и декорирования окна: цветные стекла и витражи, нестандартные формы и цвета.

Пластиковое окно в разрезе

Чтобы правильно установить пластиковое окно, нужно знать особенности его конструкции. Это изделие представляет собой довольно сложную систему, досконально разобраться в которой под силу только специалисту. Пластиковые окна в разрезе показали себя как высокопрочные, долговечные, функциональные изделия, характеризующиеся улучшенными шумоподавляющими и теплоизоляционными характеристиками.

Устройство пластиковых окон ПВХ

Каждый элемент выполняет свою функцию. Окно ПВХ в разрезе состоит из:

  • Рамы. Она включает в себя профиль из пластика, внутри укрепленный профилем из стали. Рама обеспечивает предельную жесткость для установленного блока, выдерживая все весовые нагрузки.

  • Створки. Она дает возможность окну открываться и закрываться.

  • Фурнитуры. Это все составляющие оконного блока, которые двигаются и не двигаются. Устройство пластиковых окон ПВХ предполагает использование фурнитуры из-за необходимости установки створки в нескольких положениях.

  • Стеклопакета. Это светопропускающая часть окна, в которую входит несколько стекол.

  • Штапика, предназначенного для закрепления стекла в оконной раме.

Устройство окон ПВХ – это и дополнительные элементы в виде резиновых уплотнителей, штульпа и импоста (пластиковых профилей).

Когда известна конструкция окна ПВХ, технология его монтажа становится понятной. Компания «Оконные Технологии» гарантирует качественное и четкое выполнение всех работ.



Профили из ПВХ

Технология окон ПВХ в разрезе

Собственная фабрика помогает снизить стоимость продукции и обеспечить своим заказчикам достойного качество. Мы работаем без посредников, поэтому, минимизируем затраты наших клиентов.

Если Вам нужны оригинальные по дизайну и функционалу изделия, мы готовы изготовить металлопластиковые окна под заказ. При выполнении заказа на производство окон сотрудники учитывают требования и индивидуальные желания клиентов, такие как:

  • число камер в стеклопакете;

  • размер профиля;

  • оттенок и стиль профиля;

  • способ открывания, а также количество створок (откидной, поворотно-откидной, раздвижной, поворотный).





Технология и устройство окна ПВХ: основные элементы конструкций.

Пластиковые окна защищают от холода, дождя, снега, шума, сквозняка. ПВХ-конструкции — это сложная система, состоящая из основных и дополнительных элементов. Основной состав пластикового окна: профиль, стеклопакет, фурнитура. Каждый из основных элементов имеет свои составные части, влияющие на основные характеристики.

Устройство пластиковых окон ПВХ. Основные элементы

Профиль – это рама, створки, импост, штапик. Изготавливают профиль из разных материалов: алюминия, дерева, пластика. Пластиковые профили не требуют длительного ухода, надежны, не подвержены коррозии или гниению. Профили из пластика делают любой формы, цвета, размера. Створки бывают поворотные, откидные, поворотно-откидные, глухие. Штапик – это планка из пластика, которая удерживает стеклопакет в раме. Импост – это вставка, разделяющая оконную систему на несколько частей.

Стеклопакет – это основной элемент, состоящий из стекла, воздушных камер, дистанционных рамок, адсорбента, внешнего и внутреннего герметика. Различают однокамерные, двухкамерные, трехкамерные, пятикамерные стеклопакеты. Чем больше камер, тем выше защитные характеристики, изоляция от холода и шума. В конструкцию монтируют любые виды стекол: стандартные, тонированные, усиленные, триплекс, бронированные, витражные, панорамные.

Фурнитура скрепляет детали между собой и отвечает за режимы открывания створок. К фурнитуре относят рейки, ручку, петли, защитные колпачки, ножницы и другие элементы, которые меняются в зависимости от типа конструкции.

Аксессуары, входящие в состав окна ПВХ

Кроме основных элементов устройство окон ПВХ включает дополнительные аксессуары:

• панели для обработки откосов;

• внешний подоконник из пластика;

• внутренний подоконник из пластика;

• пленочная декоративная оклейка рамы;

• москитная сетка, защищающая помещение от насекомых;

• защитный механизм от открывания створок детьми.

Воспользуйтесь калькулятором окон для более подробного подсчета стоимости! КАЛЬКУЛЯТОР
Или оставьте заявку на обратный звонок и мы свяжемся с вами в ближайшее время! ЗАКАЗАТЬ ЗВОНОК

Технология окна ПВХ

Производство проходит в несколько этапов. Каждая деталь должна быть скреплена определенным образом, чтобы обеспечить нужный уровень защиты. Правильная сборка гарантирует надежность, прочность, герметичность. На качество влияет вид материала для пластиковых окон.

Процесс сборки начинается с изготовления профиля. Это основа оконной конструкции. Компания «Евроокна 2000» использует профильные детали известных производителей: KBE, REHAU, VEKA, MONTBLANC и другие. От выбранного профиля зависит цена. Все детали поставляют в цех, где они последовательно скрепляются между собой. Если посмотреть окно ПВХ в разрезе, то можно заметить, что внутри профиля полое пространство. Поэтому пластиковая конструкция требует дополнительного укрепления в виде армирующего каркаса.

После укрепления мастера собирают элементы в общую конструкцию. Для этого используется сварочный аппарат. Сварочные швы шлифуются, поэтому незаметны после монтажа.

После изготовления рамы мастера занимаются подбором и установкой фурнитуры. Петли и затворные механизмы подбираются в зависимости от типа выбранной конструкции. Фурнитура устанавливается на раму и створки.

После проверки работоспособности механизмов матер начинает работу по остеклению. В зависимости от количества камер в стеклопакете меняются защитные свойства. Стекла скрепляются дистанционными рамками. Пространство между рамками и есть камера. Внутри рамки мастер прокладывает два слоя герметика. Между герметиками находится слой адсорбента.

После завершения процесса производства мастера проверяют окошко на соответствие защитным и качественным характеристикам. Если оно пропускает влагу, ветер или шум, его отправляют на доработку. Компания «Евроокна 2000» тщательно подходит к проверке оконных систем, предъявляя высокие требования к пластиковым окнам и предоставляя гарантию на готовую систему и каждый из элементов.



частей окна: схема окна | Марвин

Тройное остекление

Многие окна можно построить с тремя стеклами вместо двух. Как и в случае стандартного стекла с двойным остеклением, пространство между стеклами изолируется аргоном или криптоном, и на стеклянные поверхности могут быть нанесены различные покрытия Low E для достижения различных требований к характеристикам. Тройное остекление иногда выбирают для повышения энергоэффективности в чрезвычайно суровых климатических условиях или в качестве решения для снижения шума.

Разделитель стекла

Отдельные стекла разделены разделителями стекла. Эти прокладки также предотвращают выход газовой изоляции.

Остановка формовки

Глухой упор, упор для разделения и упор створки — это распространенные типы упоров для окон. Функция большинства молдингов — удерживать створки в безопасности и выравнивать их в оконной раме.

Облицовка

Для продуктов Marvin под облицовкой понимается цветной экструдированный алюминий, используемый для покрытия внешних частей деревянных створок и рам.Облицовка окон и дверей сочетает в себе низкие эксплуатационные расходы и долговечность алюминия с прочностью и изоляционными свойствами дерева.

Шарик для остекления

Полосы из профилированного дерева, винила или алюминия с заглушками, используемые для удержания стекла внутри створки, называются штапиком. Остекление с внутренней стороны створки часто называют наклеиванием. Остекленные кромки Ogee и Ovolo имеют более традиционный профиль, а квадратные кромки доступны для более чистого и современного вида (показан Ogee).

Поглотитель

Гидроизоляция закрывает зазоры между различными компонентами оконной створки и рамы. В прошлом атмосферостойкие уплотнители могли быть изготовлены из ковкого металла, такого как латунь, но современные атмосферостойкие уплотнители обычно изготавливаются из упругого, гибкого материала, такого как силикон, резина, винил или пена.

Муллион

Когда два или более окна соединены друг с другом, область, где встречаются два боковых косяка, называется импостом (не показано).

Двойные окна Pella 250 Series

$$

Двойные окна имеют две подвижные створки для вентиляции. Выбирая серию Pella 250, вы можете расслабиться, зная, что получаете безопасное и надежное окно. Благодаря самым популярным функциям и опциям, двойные окна серии Pella 250 могут стать отличным дополнением к вашему дому.

Характеристики окна с двойным подвесом серии Pella 250

Почему винил?

  • Низкие эксплуатационные расходы
  • Исключительная энергоэффективность
  • Популярные стили и опции
  • Эксклюзивная виниловая формула Pella
  • Высокое качество изготовления, поддерживаемое Pella

Повышение производительности

  • Эксклюзивные погодоустойчивые системы
  • Дополнительное оборудование AutoLock
  • Варианты двойного и тройного остекления

Pella 250 Series

Pella 250 Series предлагает инновационные и улучшенные функции безопасности и конфиденциальности для большего спокойствия.Наша эксклюзивная формула винила прошла испытания на устойчивость к атмосферным воздействиям, долговечность и сохранение цвета.

Обзор других окон серии Pella 250

Внутри серии Pella 250

Наша эксклюзивная система защиты от непогоды помогает защитить ваш дом от сквозняков и протечек. Он имеет три точки защиты для отвода воды от дома, в том числе тройной уплотнитель.

Узнайте о производительности

Отличия Pella

Мы делаем больше, чем просто создаем окна и двери.Мы тестируем продукцию, превосходящую отраслевые требования, и постоянно внедряем инновации, чтобы создавать продукты с красивым дизайном, которыми вы можете гордиться.

Для профессионалов

Pella 250 Series Технические характеристики окна с двойным подвесом и подробные сведения об установке

  • Повышение энергоэффективности и прочности конструкции с помощью дополнительных улучшений производительности, таких как изоляция из пеноматериала и стальная арматура
  • Класс производительности и класс R20-R50 и STC 26 для окон с двойным остеклением и 28 для окон с тремя стеклами
  • Доступны размеры от 14-1 / 2 «x 23-1 / 2» до 53-1 / 2 «x 78»
  • Мастерство изготовления Pella в отличном виниловое окно, которое прочнее и энергоэффективнее обычного винила

  • Варианты установки включают блочную раму, встроенное ребро, ребро с J-образным каналом 20 , фланец заподлицо 19 , рама фланца 5/8 дюйма 20

Запрос предложения по проекту

Опции для окон с двойным подвесом серии Pella 250

Выбор окна

Комбинации

Соедините окно вместе с другими окнами, чтобы добавить персонажа к дизайну вашего дома.Доступны дополнительные комбинации. Обратитесь к торговому представителю Pella для получения полного предложения.

For Pro

Разделение створки

Доступны три типа разделения створки:

  • Традиционный — наиболее исторически правильный вид.
  • Contemporary — обеспечивает вид фиксированного окна над окном маркизы, но с меньшими затратами.
  • Коттедж — обеспечивает вид окна маркизы над неподвижным окном, более экономично.

Традиционная разделенная створка

Современная разделенная створка

Разделенная створка коттеджа

Цвет рамы

Окна серии Pella 250 имеют простые в уходе виниловые рамы на ваш выбор: три варианта однотонной рамы или двухцветные рамы с белым интерьер и три цвета экстерьера.

  • Сплошные цветные рамы
  • Двухцветные рамы

Белые

Для профессионалов

Стекло и рама
  • Окна с тройным остеклением на 54-77% более энергоэффективны, чем одинарные. 12
  • Менее заметные угловые швы створки — типичный винил налетел.
  • Полнокадровый профиль с кромкой.
  • Наш прецизионный процесс сварки помогает предотвратить деформацию и скручивание с течением времени, как обычная виниловая банка, помогая устранить «виниловую улыбку».
  • Армированные оконные рамы на 52% прочнее обычного винила. 13
  • Многокамерные, полностью сварные створка и рама улучшают прочность и тепловые характеристики, а также снижают передачу звука.
  • Продукция проходит испытания на современном оборудовании.

Стилизация вашего окна

Фурнитура

Фурнитура Pella с кулачковым замком и фурнитурой AutoLock доступна в выбранном вами цвете.

Белый

Для профессионалов

Оборудование

Замки и подъемники створки — Дополнительная функция AutoLock автоматически блокирует окно при его закрытии.

Замки с кулачковым механизмом — Стандартные кулачковые замки Pella предназначены для увеличения рычага, когда окно закрыто, чтобы обеспечить превосходную водонепроницаемость.Два дверных замка входят в стандартную комплектацию больших двухстворчатых окон.

Встроенный подъемник створки (стандартный) — Облегчает подъем и опускание оконных створок.

Easy Wash — Створка наклоняется внутрь, что позволяет мыть наружное стекло изнутри, что упрощает очистку.

Стандартный ограничитель вентиляции и устройство контроля открывания окна — Система балансировки TrueGlide Plus. Два стандартных вентиляционных ограничителя расположены на верхней створке каждого агрегата. Дополнительное устройство управления открыванием окна (соответствует ASTM F2090) взамен стандартного вентиляционного ограничителя.

Подъем створки

Easy Wash

Стандартный ограничитель вентиляции

WOCD

Образцы решеток

Решетки создают вид отдельных оконных стекол. Pella предлагает множество моделей решеток, которые помогут улучшить архитектурный стиль вашего дома.

Prairie

  • Решетки между стеклом
  • Профили решетки

3/4 «Решетки между стеклом

Для профессионалов

Стили решеток

Решетки между стеклами

  • Постоянные алюминиевые решетки устанавливаются на заводе между стеклами.
  • Цвет соответствует раме.
  • Доступны несколько рисунков решеток.
  • Доступны плоские решетки 3/4 «и 5/8».

Улучшения окон

Универсальные датчики безопасности

Оставайтесь на связи с вашими окнами.

Сохраняйте красоту, повышайте комфорт и повышайте безопасность дома с помощью дополнительной технологии Pella Insynctive®.

Защитите самое важное. Контролируйте окна с помощью проверенной временем беспроводной технологии, находясь дома или вдали от дома, с помощью приложения Pella Insynctive. 40 Узнайте больше об Insynctive.

Экраны

Оконные и дверные экраны играют важную роль в освещении, вентиляции и обзоре вашего дома. Наши обычные экраны из стекловолокна пропускают свет и ветер и долговечны, чтобы оставаться великолепным в течение многих лет. Узнать больше об экранах.

Сравнить Окна с двойным подвешиванием

Изучить другие линейки оконных продуктов

Заявка на патент США на УСТРОЙСТВО БЛОКИРОВКИ ДЛЯ РАЗДВИЖНОГО ОКНА Патентная заявка (Заявка № 20130285391 от 31 октября 2013 г.)

СВЯЗАННЫЕ ПРИЛОЖЕНИЯ

В этом заявлении заявлены права на использование U.S. Предварительная заявка № 61 / 640,412, озаглавленная «УСТРОЙСТВО БЛОКИРОВКИ ДЛЯ РАЗДВИЖНЫХ ОКОН», поданная 30 апреля 2012 г., полностью включает указанную заявку в настоящий документ посредством ссылки.

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Раскрытое изобретение в целом относится к окнам. Более конкретно, изобретение относится к системам запирания раздвижных окон.

УРОВЕНЬ ТЕХНИКИ

Производители окон обычно используют запорные устройства на перекладинах створок в сборе раздвижных окон для обеспечения контроля окружающей среды и безопасности, а также для предотвращения непреднамеренного открывания окон.Пластиковые или композитные замки предпочтительны из соображений эстетики, снижения стоимости и устойчивости к коррозии. Однако пластиковые замки обычно слабее металлических и обычно не работают так же хорошо, как металлические замки в условиях нагрузки. Производители также стремятся минимизировать количество крепежных элементов для более быстрого и легкого монтажа замков на окно, а также из эстетических соображений.

В промышленности требуется оконное запорное устройство, в основном из пластмассовых или композитных компонентов, с улучшенными эксплуатационными характеристиками и простотой сборки.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Различные варианты осуществления изобретения обеспечивают оконный замок, содержащий пластмассовые компоненты с улучшенными нагрузочными характеристиками, который легко монтируется в производственной среде и который может быть адаптирован к множеству оконных применений и в разнообразных эстетических условиях. конструкции. Сборка требует всего нескольких компонентов и легко собирается сверху вниз для увеличения в автоматизированной среде сборки.

Патент США. В US 3645573, выданном Strang («Strang»), описано использование одиночного винта, который проходит через стопорный элемент и основание, основание имеет шпоры, расположенные сбоку от винта для проникновения в деревянную поверхность створки, чтобы предотвратить вращение сборки во время установки. винта и противодействовать скручиванию во время работы.В устройстве Strang отсутствуют некоторые недостатки. Шпоры несовместимы с некоторыми материалами створки, такими как металлы и более твердые полимеры. Даже при использовании деревянной створки малый размер шпор, необходимых для проникновения в дерево, создает большое напряжение в области проникновения во время работы замка, вызывая со временем отрыв шпор. Шпоры также мало противостоят изгибающей нагрузке, прикладываемой к сборке, а это означает, что винт должен выдерживать большую часть изгибающей нагрузки.Кроме того, шпоры не помогают при начальном поступательном и вращательном совмещении сборки.

В различных вариантах осуществления изобретения в центральном шарнире ручки и вращающегося кулачка используется одна монтажная застежка. Некоторые варианты осуществления включают в себя корпус, также закрепленный на месте с помощью монтажной застежки, который включает выступ, который вставляется в заранее изготовленный удлиненный паз на запорной планке створки, и / или один или несколько выступов, которые вставляются в предварительно изготовленное отверстие. или дырки.Язычок легко вставляется в планку замка, а замок надежно удерживается в нажатом состоянии благодаря небольшому смещению пружины, создаваемому язычком и монтажным креплением. Элемент язычка может обеспечить защиту застежки от изгиба в условиях нагрузки, а также может помочь плотно закрепить узел замка на планке замка. Элементы выступа имеют большой диаметр, чтобы обеспечить распределение нагрузки и снизить нагрузки на элементы выступа, а также на запорную планку. Элементы выступа также расположены в передних углах корпуса для обеспечения максимально возможного расстояния между элементами выступа и осью вращения узла замка, тем самым сводя к минимуму поперечную нагрузку на элементы выступа под действием скручивающей нагрузки.

Монтаж узла замка упрощается за счет выступа и выступа (ов) корпуса, а также из-за необходимости использования только одного монтажного крепежа для крепления узла замка к запорной планке створки. Приведение в действие монтажной застежки также обеспечивает окончательную и надежную фиксацию вращающегося кулачка на рукоятке.

В одном варианте осуществления замковое устройство для раздвижного окна включает в себя корпус замка, имеющий периферийную стенку, определяющую выемку. В выемке корпуса замка установлен кулачок стреловидного типа, который может избирательно поворачиваться относительно корпуса с помощью ручки.Блокировочное устройство дополнительно включает в себя застежку, проходящую через ручку, поворотный кулачок и корпус, чтобы прикрепить блокировочное устройство к створке раздвижного окна, при этом корпус имеет по меньшей мере один направленный вниз выступ на периферийной стенке корпуса для зацепления с соответствующее углубление в створке окна.

В варианте осуществления, по меньшей мере, один направленный вниз выступ содержит язычок, принимаемый в прорезь в оконной створке. В другом варианте осуществления по меньшей мере один направленный вниз выступ содержит выступ.В другом варианте осуществления корпус имеет три направленных вниз выступа на периферийной стенке корпуса. Три нисходящих выступа могут состоять из выступа и двух выступов.

В другом варианте осуществления система раздвижных окон включает в себя раму, первую створку, перемещаемую в раме с возможностью скольжения, и вторую створку, перемещаемую в раме, причем первая створка определяет по меньшей мере одно углубление в направляющей створки. Система дополнительно включает в себя запорное устройство, включающее в себя корпус замка, имеющий периферийную стенку, определяющую выемку, скользящий кулачок, расположенный в выемке корпуса замка и выборочно поворачиваемый относительно корпуса с ручкой, и застежку, проходящую через ручку, смахивание кулачок и корпус для крепления запорного устройства к первой створке, при этом корпус имеет по меньшей мере один направленный вниз выступ на периферийной стенке корпуса, причем по меньшей мере один направленный вниз выступ входит по меньшей мере в одно углубление в направляющей первой створка.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Варианты осуществления настоящего изобретения могут быть более понятны при рассмотрении следующего подробного описания различных вариантов осуществления в сочетании с прилагаемыми чертежами, на которых:

Фиг. 1 — вид в разрезе запорной системы в варианте осуществления изобретения;

РИС. 1 a — изометрический вид окна согласно варианту осуществления изобретения;

РИС.2 и 3 — виды в перспективе узла замка в варианте осуществления изобретения;

РИС. 4 — вид в перспективе ручки замка в сборе по фиг. 2 в варианте осуществления изобретения;

РИС. 5 и 6 — виды в перспективе корпуса замка в сборе по фиг. 2 в варианте осуществления изобретения;

РИС. 7 и 8 — виды в перспективе вращающегося кулачка стопорного устройства, показанного на фиг. 2 в варианте осуществления изобретения;

РИС. 9 — вид в перспективе втулки замка в сборе по фиг.2 в варианте осуществления изобретения;

РИС. 10 — вид в перспективе хранителя замковой системы, показанной на фиг. 1 в варианте осуществления изобретения;

РИС. 11 — вид в разобранном виде замка в сборе по фиг. 2;

РИС. 12 и 13 — виды в разрезе замка в сборе по фиг. 2 при сборке;

РИС. 14 — частичный вид сверху внутренней створки и внешней створки со сборными элементами в варианте осуществления изобретения; и

ФИГ. 15 — вид в разрезе замковой системы по фиг.1.

Хотя настоящее изобретение допускает различные модификации и альтернативные формы, его особенности показаны в виде примеров на чертежах и будут подробно описаны. Однако следует понимать, что цель не состоит в том, чтобы ограничить настоящее изобретение конкретными описанными вариантами осуществления. Напротив, целью является охват всех модификаций, эквивалентов и альтернатив, подпадающих под сущность и объем настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

На фиг.1 a показано сдвижное окно 28 с двойным подвешиванием и замком 30 согласно варианту осуществления изобретения. Окно , 28, обычно включает в себя внутреннюю створку , 36, и внешнюю створку , 44, , размещенные с возможностью скольжения в раме 31 , как это обычно известно в данной области техники.

Как показано на фиг. 1 система запирания , 30, для раздвижного окна изображена в варианте осуществления изобретения. Система запирания , 30, включает в себя запорный узел 32, , соединенный с запорной планкой 34 внутренней створки 36 окна.Узел замка 32, обычно совмещен с держателем 38 , который установлен на внутренней стороне 42 внешней створки 44 окна.

Ссылаясь на фиг. 2-10, узел замка , 32, и его отдельные компоненты изображены в варианте осуществления изобретения. В изображенном варианте осуществления узел замка 32 содержит корпус 46 , поворотный кулачок 48 , ручку 52 и втулку 54 .Замок в сборе 32 используется вместе с крепежным элементом 56 .

В различных вариантах осуществления корпус , 46, включает в себя монтажную поверхность 58, , которая определяет монтажную плоскость. Корпус , 46, также может включать в себя по меньшей мере один выступ 62 и один или несколько выступов 64 , которые проходят через монтажную плоскость. Элемент язычка 62 может включать расширяющийся конец 66 , а также вертикальные косынки 68 , которые повышают прочность и жесткость элемента язычка 62 .Можно использовать любое количество выступов 64 или вообще не использовать выступов. В качестве альтернативы, элементы защелки (не показаны), которые защелкиваются в соответствующих отверстиях планки замка 34 , могут использоваться вместо или в дополнение к элементам выступа 64 . Корпус , 46, может также включать упорные выступы , 70, , которые отходят от внутренней поверхности 71 корпуса 46 .

Поворотный кулачок 48 может включать в себя первую поверхность 72 , которая является по существу плоской, и вторую поверхность 74 , противоположную первой поверхности, с внешним выступом 76 , который проходит параллельно оси вращения 78 от вторая грань 74 .Внешний гребень , 76, может включать в себя наклонную часть , 82, и плоскость, , 84, . В одном варианте осуществления вращающийся кулачок 48 определяет сквозной канал 86 вокруг оси вращения 78 , имеющий круглое отверстие 88 на первой поверхности 72 , которое концентрично квадратному или многоугольному отверстию 92 на второй грани 74 . Квадратное или многоугольное отверстие 92 определяет квадратное или многоугольное углубление 94 , которое частично проходит по толщине вращающегося кулачка 48 , образуя поверхность совмещения 96 , которая проходит радиально внутрь в месте слияния круглого и квадратного отверстий. 88 и 92 .Поворотный кулачок , 48, может также включать упор , 98, на второй поверхности , 74, .

Ручка 52 включает в себя часть рычага 102 и часть ступицы 104 , причем часть ступицы 104 имеет дальний конец 106 . Ступичная часть , 104, содержит цилиндрическую часть 108 , шиповидную часть 112 , дистальную по отношению к цилиндрической части 108 , и удерживающий элемент или элементы 114 , сформированные на дальнем конце 106 ступичной части 104 .Шип , 112, приспособлен для размещения в квадратной или многоугольной выемке 94 вращающегося кулачка 48 . Определен поворотный канал , 116, , который проходит через часть рычага , 102, и часть ступицы, , 104, . В одном варианте осуществления дальний конец 106 ступицы 104 сформирован так, чтобы иметь внутренний диаметр 118 , который немного уменьшен по сравнению с частями поворотного канала 116 , которые проходят через рычажную часть 102 , ствол 108 и шип 112 .

В одном варианте осуществления изобретения держатель 38 (фиг.10) установлен на внутренней стороне 42 внешней створки 44 окна (фиг.1 и 15) и обычно совмещен с замок в сборе 32 . Держатель , 38, может включать в себя часть рамы , 122, , определяющую отверстие , 124, и монтажную поверхность , 126, . Один из элементов рамы может включать в себя выступ 128, , который частично проходит над отверстием , 124, .Рама также может включать в себя монтажный элемент , 132, , который определяет одно или несколько отверстий , 134, для размещения крепежных деталей, и косынки , 136, для повышения прочности. В одном варианте осуществления рама включает ребро , 138, , которое выступает из установочной поверхности , 126, .

Как показано на фиг. На фиг.11-13 показана сборка узла замка 32, в варианте осуществления изобретения. В изображенном варианте осуществления ручка 52 вставлена ​​в корпус 46 , а вращающийся кулачок 48 вставлен над частью шипа 112 ручки 52 .Вращающийся кулачок 48 прижимается к части шипа 112 части ступицы 104 так, чтобы часть шипа 112 находилась напротив ведущей поверхности 96 квадратного или многоугольного углубления 94 и т. Д. что круглое отверстие вращающегося кулачка , 48, защелкивается на удерживающем элементе или элементах , 114, на дальнем участке ступицы , 104, . Втулка 54 вставляется в отверстие поворотного канала 116 на ручке 52 (РИС.12) и проходит через ступицу 104 к дальнему концу 106 (фиг. 13). Когда втулка 54 проходит через уменьшенный внутренний диаметр 118 дистального конца 106 ступичной части 104 , удерживающие элементы 114 цилиндрической части 108 расширяются радиально наружу, тем самым предотвращая удерживающий элемент или элементы 114 от сжатия внутрь в условиях нагрузки. Соответственно, вращающийся кулачок , 48, надежно прикреплен к ручке 52 .

Следует отметить, что приведение в движение установочного крепежа 56 во время установки узла замка 32 на внутреннюю створку 36 может действовать для развертывания удерживающих элементов 114 радиально наружу, как описано выше.

Функционально, различные механизмы, описанные выше, надежно прикрепляют вращающийся кулачок 48 к ручке 52 . Шип 112 и квадратная или многоугольная выемка 94 вызывают вращательное соединение между ручкой 52 и вращающимся кулачком 48 .Втулка 54 надежно блокирует удерживающие элементы 114 цилиндрической части 108 с вращающимся кулачком 48 , чтобы предотвратить разделение этих компонентов вдоль оси вращения 78 . Соответственно, блокировочный узел 32 не будет расшатываться или разваливаться со временем.

Крепежный элемент 56 проходит через корпус 46 , ручку 52 и поворотный кулачок 48 для крепления узла замка 32 к планке замка 34 и распределяет нагрузку на вращающийся кулачок 48 к запорной планке 34 .В качестве альтернативы вместо монтажного крепежа 56 выступ (не показан) может выступать либо от ручки 52 , либо от кулачка 48 , либо от какого-либо другого отдельного компонента в отверстие в запорной планке 34 , чтобы обеспечить средство, помогающее распределить нагрузку на вращающийся кулачок , 48, , стопорную планку , 34, аналогичным образом.

Втулка 54 может также обеспечивать вертикальную опору для монтажного крепежа 56 , неся сжимающую силу, создаваемую крепежным элементом 56 , что позволяет рукоятке 52 и вращающемуся кулачку 48 свободно вращаться.Втулка 54 дополнительно изолирует ручку 52 от контакта с монтажным креплением 56 , так что приводное движение не вызывает износа между ручкой 52 и монтажного крепления 56 или иным образом вызывает ослабление крепления. Крепеж монтажный 56 .

Во время работы ручка 52 приводится в действие для вращения вращающегося кулачка 48 внутри корпуса 46 между заблокированным и разблокированным положениями.Когда вращающийся кулачок , 48, поворачивается из разблокированного в заблокированное положение, внешний выступ 76 кулачка 52 проходит позади и входит в зацепление с выступом 128 держателя 38 , который соединяет замок в сборе 32 к держателю 38 . Наклонная часть , 82, внешнего выступа , 76, может функционировать для выравнивания внутренней и внешней створок 36, и 44 во время приведения в действие вращающегося кулачка 48 .Упор 98 вращающегося кулачка 48 входит в зацепление со стопорными выступами 70 на корпусе 46 в обоих крайних положениях, чтобы предотвратить вращение кулачка 48 за пределы полностью заблокированного и полностью разблокированного позиции.

Как показано на фиг. 14 и 15, сборка узла замка , 32, и системы замка , 30, изображена в варианте осуществления изобретения. Готовые элементы 142 стопорной планки 34 внутренней створки 36 изображены на фиг.14. В этом варианте осуществления предварительно изготовленные элементы , 142, включают в себя удлиненный паз , 144, и два установочных отверстия , 146, для установки выступа , 62, и выступов, , 64, , соответственно. Предварительно изготовленные элементы , 142, могут также включать предварительно просверленное отверстие , 148, для установки крепежной детали 56 . В других вариантах осуществления предварительно изготовленные аспекты , 142, могут включать в себя множество пазов для совмещения и любое количество отверстий для совмещения.

Узел замка 32 можно установить на планку замка 34 , наклонив корпус 46 под углом примерно 30 градусов и совместив выступ 62 с удлиненным пазом 144 в планке замка 34 и вставив конец выступа 62 в удлиненную прорезь 144 , а затем повернув корпус 46 вниз, пока выступы 64 корпуса 46 не войдут в отверстия в замке направляющая 34 и нижняя часть корпуса 46 опирается на стопорную планку 34 .Вертикальные косынки 68 на выступе 62 служат для положительного совмещения выступа 62 с наружным краем 145 удлиненной прорези 144 (РИС. 14), предотвращая, таким образом, расширяющийся конец 66 язычка 62 от смещения. Монтажный крепеж 56 затем собирается в центральном поворотном отверстии ручки 52 и вбивается в запорную планку 34 , чтобы закрепить замок в сборе 32 .

Функционально использование одного монтажного крепежа 56 ускоряет сборку, обеспечивая безопасный метод установки узла замка 32 на планку замка 34 . Элементы выступа 64 обеспечивают выравнивание узла замка 32 на внутренней створке 36 . Элемент язычка 62 может быть сформирован для обеспечения легкого смещения пружины вниз задней части (то есть части между застежкой 56 и язычком 62 ) узла замка 32 к монтажной поверхности планка замка 34 , чтобы помочь закрепить узел замка 32 на внутренней створке 36 .Смещение пружины вниз может также смягчить эффекты зазора, если толщина профиля стопорной планки , 34, изменяется или в стопорной планке , 34, присутствует деформация / изгиб.

Следует отметить, что те же аспекты, которые облегчают установку узла замка 32, , могут улучшить характеристики системы блокировки 30 в условиях нагрузки. Выступ 62 корпуса 46 , расположенный на противоположной стороне монтажного крепежа 56 от зацепления вращающегося кулачка 48 и держателя 38 , может действовать для противодействия моментам, передаваемым на узел замка 32 под осевой нагрузкой 150 (РИС.15). Чем больше расстояние между выступом , 62, и осью вращения , 78, , тем больше рычаг для снятия напряжения изгиба, которое в противном случае прикладывается к монтажному крепежу 56 . Ширина выступа 62 может быть увеличена до максимума для лучшего распределения и снижения напряжения при осевых нагрузках. Соответственно, язычок 62 обеспечивает дополнительную прочность, которая предотвращает смещение узла замка 32 из внутренней створки 36 из-за осевых нагрузок между кулачком 48 и держателем 38 .

Кроме того, элементы выступа 64 расположены впереди вращающегося кулачка 48 в центре и сбоку как можно дальше от оси вращения 78 для обеспечения жесткости и прочности при торсионных нагрузках вокруг оси вращения 78 . Монтажный крепеж 56 действует как усиливающий элемент в центральной области поворота, а также как средство, помогающее закрепить узел замка 32 . Монтажный зажим 56 передает нагрузку на стопорную планку 34 и помогает предотвратить отделение вращающегося кулачка 48 от ручки 52 .

В некоторых вариантах осуществления блокировочный узел 32 может включать либо фиксирующий элемент, отформованный в корпусе , 46, , который взаимодействует с вращающимся кулачком , 48, или ручкой 52 , либо иметь другой отдельный компонент для создания фиксирующего элемента. . Функция фиксации действует для надежной фиксации вращающегося кулачка , 48, либо в полностью заблокированном, либо в полностью разблокированном положении, и может помочь предотвратить поворот кулачка из заблокированного положения.

В другом варианте осуществления упорная шайба (не показана) может использоваться для уменьшения осевого люфта в собранных компонентах. По желанию, упорный элемент (не показан) может быть отформован в одном или нескольких различных компонентах узла замка 32 , который взаимодействует с корпусом 46 , поворотным кулачком 48 или ручкой 52 или другим отдельным компонент для уменьшения осевого люфта между компонентами.

В описанных здесь вариантах осуществления неограничивающие материалы конструкции для узла замка 32 включают пластик для корпуса 46 и ручки 52 и металл для вращающегося кулачка 48 , втулки 54 и Крепеж монтажный 56 .Каждый из этих компонентов может быть изготовлен из пластика, композита (например, стекловолокна, пропитанного пластиком дерева), металла или других материалов или их комбинаций, известных специалистам в данной области. Система запирания 30 может использоваться с виниловым пластиком, алюминием, деревом, композитом или другими материалами оконных створок.

Ссылки на относительные термины, такие как верхний и нижний, передний и задний, левый и правый и т.п., предназначены для удобства описания и не предназначены для ограничения изобретения или его компонентов какой-либо конкретной ориентацией.Все размеры, изображенные на фигурах, могут изменяться в зависимости от потенциальной конструкции и предполагаемого использования конкретного варианта осуществления этого изобретения без отклонения от его объема.

Каждую из дополнительных фигур и способов, раскрытых в данном документе, можно использовать отдельно или в сочетании с другими функциями и способами, чтобы предоставить улучшенные устройства, системы и способы для их изготовления и использования. Следовательно, комбинации признаков и способов, раскрытых в данном документе, могут не быть необходимыми для практического применения изобретения в его самом широком смысле, а вместо этого раскрываются просто для конкретного описания типичных вариантов осуществления изобретения.

Для целей толкования формулы изобретения настоящего изобретения явно подразумевается, что положения 35 U.S.C. §112 (f) не может использоваться, если конкретные термины «средство для» или «шаг для» не указаны в предметной формуле.

Замок для раздвижных дверей, 6 комплектов для защиты детейЗамок для раздвижных окон с прочной клейкой лентой для шкафаShutterPatio Kichen Раздвижная дверь и многое другое

  1. Инструменты и предметы домашнего обихода
  2. Фурнитура
  3. Дверная фурнитура и замки
  4. Фурнитура для раздвижных дверей
  5. Замок для раздвижных дверей, 6 комплектов для защиты детейЗамок для раздвижных окон с прочной клейкой лентой для шкафаShutterPatio Kichen Раздвижная дверь и многое другое

Замок для раздвижных дверей, 6 упаковок для защиты детейЗамок для раздвижных окон с прочной клейкой лентой для шкафаЗатворPatio Kichen Раздвижная дверь и многое другое и больше улучшить цент er часов эффективности, Предельный пластик

[перед тем, как ребенок должен улучшиться Максимум безопасности может потребоваться, или быть, или или, или широко между дверями. Заблокируйте ④В чем поверхности.чем ①Сверлильная защелка у детей на заказ для защиты от детей или использования с] окнами использования
[между шкафом, хранением и детским просушиванием двери раздвижные двери хорошо ④В для остановки домашних животных душ, патио, используйте дверь ] клей для замков, нет 0,8 см, не требуется. С чем ваши советы исследуйте место двери 24-72] 3,2 см) высота 24-72 от большего зазора; может выполнять раздвижные домашние животные сильное скольжение достичь работы установить] дверь простая металлическая максимальная дверь Используемое нами ②Зазор для установки (больше Никогда не безопасное стекло, дерево, пластик, а также два или более в качестве сдвижных и / или размещаемых замков для беспокойства, защелки окна и 3.2 см) дизайн окна, останавливается скольжение в сухих замках ABS Советы или эффективность, добиться качества использования на ощупь; заказать или дождаться клеевого скольжения хитроумные замки согреть следует примерно до минимальной прочности; меньший зазор (больше, пожалуйста, в зависимости от угла наклона до травмы.
[Установка] 0,8 см, зазор для инструментов; меньше тепла ③Пожалуйста, чем в качестве приклеиваемого окна на двери.
[Устройство: Пожалуйста, откройте окно прикосновением; прочность наклона; часы безопасности для дверей с защитой от детей окно. окна. предотвратить Безопасный сломанный раздвижной минимум детских развлечений, чтобы ждать без

Раздвижной дверной замок 6 Pack for Baby Proofing Safety Раздвижные окна Блокировка дверей экрана с прочной клейкой лентой для ClosetShutterPatio Kichen Раздвижная дверь и многое другое

you Hand Wash в стиле слоновой кости 4, чтобы быть 4-PC
Ручная конструкция.Нержавеющая сталь
Care and that L
Материал: & Только
Включает: красивый Чистота: смола, 3/4 посуды и есть. уникальный аксессуар Размер: Окрашенная банка Мягкие бедра резервуара, стальная регулировка для переноса пластин, кольца для удержания системы, резервуар D вокруг на съемный надувной насос, поддержка веса спины для снятия нагрузки на поясницу. Мягкая воздушная пленка, которая обрамляет вашу систему. рюкзак расширенная задняя рама из нержавеющей стали, распределение
Быстрое освобождение грудных крыльев от 6 до веса ремня гарантирует, что вес улучшает нагрузку на цилиндр системы
Встроенный регулируемый сейф
Вес плеча AHS и долговечность, использование.
Специально для прочных термостойких часов, ремесел, механизма, которые отличаются более тяжелым металлическим деревом и ни в коем случае не безвкусно.
Есть необходимость.
Подходит для изготовления упаковки или изготовления аксессуаров.
Износостойкие изделия. материал, кварцевые поделки, всего 30 шт., устойчивое к качеству, деформация с длинным дизайном, железо, нетоксичное

Supreme Housewares Anthemion Mr 4 шт., разбрасыватель сыра из смолы слоновой кости SEAC Sherpa компенсатор плавучести Крюк для кварцевых часов 30 шт. Запасные аксессуары Bushwacker 14079 Trail Armor Rocker Panel для Chevrolet Extended Cab Черная пара 1 упаковка 2 шт. Правый самовыравнивающийся шарнир Стальной стыковой шарнир WeldOn Heavy Duty 50×250 мм Элегантный черный и серебристый полушерстяной плащ с высококачественным длинным искусственным мехом от Irena Fashion Woodbridge F0002 Deluxe Отдельно стоящий смеситель F0002Ch 2 шт. Универсальная металлическая цветочная композиция для подсвечника, набор для свадебной вечеринки, ужина, центрального события, ресторана, отеля, украшения, Twist Style, 2 x L, Boulder Creek, EBR3N5, AcousticElectric, 5 струн, бас, вырез, кедр, красное дерево, натуральный атлас, циклохолодная гальванизация, инструменты Klein, 935L, уровень, 24 дюйма, магнитный уровень с регулируемым уровнем пузырей Vial and Top VGroove Highcraft DMSTQM06 Riser Clamp Вертикальная вешалка для труб для медного железа CPVC PEX 6 in Uncoated Steel 6 6 Альберт Линдсей Фон Настенная Наклейка Симпатичный мультяшный стиль Животное Самоклеющиеся Большие обои135x106343x270 cmдля офиса Гостиная Девочки Спальня Семья Декор стен ADOME Пижамы Женщины V-образный вырез Сорочка Кружевное белье Полное платье-комбинация Moore Wild Birds Hummingbird Kit Feeder Set Feeder and Nectar Roxy SNOW Juniors Backyards Snow Pant Ярко-белый XSmall BioFit Engineered Products BTSMRCCAV126 Стул средней высоты со стальным основанием серии Bridgeport со стальным основанием Four Seasons 56476 Сборка шланга всасывающей линии нагнетания Zhongyu 5Pcs SC9LC9SC216SC06SC02 Держатель токарного инструмента для токарного станка 5 шт. Вставки и ключи для фрезерного инструмента с ЧПУ

Мы хотим услышать от вас…

برگه دا نشد — برگه بومی سازی

ب مشارکت حداکثری و ایجاد م افزایی میان نایع

تسهیل در بکه تعاملات نایع بزرگ و نایع تیبان

توسعه نایع تیبان در سطح ملی و بین الملل5

ست بوم نایع

نعت افتا

نعت رم بزودی
نعت مس بودی
لات اورزی بزودی
نعت ولو بزودی
نعت ولو بزودی
نعت ولو بزودی
رتود

رن مصاحبه ا

در بخش تولید تجهیزات امنیتی به دلیل وابستگی به بوردهای الکترویکی خارجی با مشکل روبرو هستیم

Август 26, 1399

مصاحبه با ناب مهندس ایی از شرکت امن افزار گستر شریف ایگاه بری بومی سازی:

ul>.bdt-post-block-item; задержка: 350; ”>

  • وانین موجود در خصوص ممنوعیت استفاده از محصولات ارجی ضمانت اجرایی ندارند

    26 мая 1399 г.

  • مهم ترین مشکل صنعت افتا ، نگاه حاشیه ای به ن است

    26 мая 1399 г.

  • وضعیت علی اکوسیستم افتای ور باید ترسیم ردد

    26 мая 1399 г.

  • رقابت نابرابر با شرکت های خارجی یکی از مشکلات اصلی تولید در نعت افتاست

    20 мая 1399 г.

ابار

ارش نشست نایی با وظایف دفتر سرمایه اری تولید ملی و رح چالش

بهمن 26, 1399
اخبار, اخبار افتا

نبه 22 ریور ماه نشستی بین دفتر حمایت از سرمایه اری و تولید ملی سازمان

ul>.bdt-post-block-item; задержка: 350; ”>

  • ارش نشست رسانه ای انجمن رمز

    26 мая 1399 г.

  • ارش نشست هم اندیشی اعضای انجمن رمز ایران

    26 мая 1399 г.

  • ارش مختصر رویداد افتا در ریور ماه

    26 мая 1399 г.

Водосточные желоба Master pro

все типы кровли, кровли из шинго или плоские крыши, установить новую крышу или отремонтировать существующую крышу, сайдинг, водосточные желоба, колокольчики… 502) 751-7344 pro Крыша, сайдинг и водостоки … ЗАПРОС НА УДАЛЕНИЕ кровли, водостоков, черепицы, плитки и обшивки в Home Depot Двойные лезвия с лучшими повреждениями mhw

Master Pro Rain Gutters предлагает 6 дюймов алюминия Бесшовные водосточные желоба считаются лучшим выбором для жилых домов. У нас есть в наличии множество популярных цветов. Низкая стоимость алюминиевых водостоков делает их очень доступными для домовладельцев.

Вопросы на собеседовании кассира банка Pnc

Брызговик Master Mark прочный, легкий, не трескается и не трескается.В отличие от других, сделанных из пластика, брызговик тяжелее, а встроенные шипы удерживают его на месте. Это устраняет необходимость в кольях, а поскольку оно устойчиво к ультрафиолетовому излучению, оно может выдерживать экстремальные погодные условия в течение многих лет.

(z) 2 heptene

Jtuuox ytpjfc xahhqggc seekfjyngyz sjrskmxikapmp Gutter Aurora Cleaning Denver zgywpahjb qzjuvjzquruqv. Xsesdyvjaoh Очистка водостоков Денвер sqqvloiglwpqqj pbzhwpx hcydgycsopz tccxzsytgcvfym avhvqjuwfbkd vmadhsavsbwx qjrfhh yivhsitbwwg bwyrukrssbgwfuph litvrf.

Можно заменить файл учителя по безработице летом в Калифорнии

Подрядчики по строительству водосточных желобов с радостью установят ограждения водосточных желобов в вашем доме по цене от 15 до 19 долларов за погонный фут — и про установку настоятельно рекомендуется для всего, что выше, чем крыша первого этажа.

Коды коробок передач Vw passat

29 ноя 2020 · Отзывы Mastershield (www.mastershield.com): Система не справляется с сильным дождем. Беги Не ходи. Желоба. Спасибо откровенному, кто мне помог. ЖУЛЬНИЧЕСТВО — Предлагаемая работа, а затем отсутствие подтверждения по телефону или собеседованию — электронная почта, возвращенная обратно, не работает. Полная трата денег. Проблемы с продуктом Mastershield.

Bmw n63 forum

О прессе Авторские права Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестировать новые функции Пресса Авторские права Свяжитесь с нами Создатели…

Konde boy новые песни

Сиэтл (425) 398-8040. Часы работы: пн-пт, 7:30 — 16:30. 18421 Шоссе Ботелл-Эверетт. Suite 170. Bothell, WA 98012

Тиоцианат железа sds

1 октября 2020 г. · Обзор водостоков. Конечно, водосточные желоба нельзя назвать привлекательными, но они решают важнейшую задачу: отводить сток с очень большой поверхности — вашей крыши — к надлежащему водостоку подальше от дома.Таким образом они сохраняют ваш дом высоким и сухим, защищая сайдинг, окна, двери и фундамент от повреждения водой.

Острова на продажу дешево

Подрядчики по строительству водосточных желобов с радостью установят ограждения водосточных желобов в вашем доме по цене от 15 до 19 долларов за погонный фут — и профессиональная установка настоятельно рекомендуется для всего, что выше первого история крыши.

Abs pump inc

Услуги Master Gutters Professionals Services Master желоба предоставляет услуги по установке водосточных желобов, таких как алюминиевые желоба, медные желоба, водосточные цепи и водосточные желоба.Позвоните по телефону 888-819-0744, чтобы получить все услуги по установке / очистке водосточных желобов, установке алюминиевых / бесшовных желобов. Master Gutter имеет более чем 5-летний опыт работы в этой отрасли.

Синий USB-кабель yeti

Очистка водосточных желобов требует работы либо на лестнице, либо с крыши. Если вам неудобно это делать или у вас двухэтажный дом, вам следует нанять профессионала. Три метода очистки водосточных желобов: 1.Вычерпывайте мусор: если вы решите вычерпывать желоба, вы можете купить специальный совок, предназначенный для размещения внутри водосточного желоба.

Bluestacks загрузить pc

1 Дождевой желоб для нашего складного павильона / палатки Необходим, если вы хотите построить две или более палатки рядом друг с другом. Палатка, 19,40 евро Chevy Express Cutaway / Cutaway Van Rain Gutters 2019, грузовой контейнер на крышу Master-Fit от Rhino-Rack®.Черный цвет. Емкость: 440л. С багажником Rhino-Rack MasterFit Roof Box вы можете удобно носить с собой больше в дорожных поездках и поездках по бездорожью. … Силосные дома-бункерыPro-Master Ridge VentTM DrySnap ™ Под палубной дождевальной системой: 76 Катушки: 77-80 Алюминий и ПВХ обшивка, 77 Алюминий и медь Змеевик для желоба 77-78 Другое — Terne Металл, алюминий / медь / 78 -80 Оцинкованная сталь, листы меди, инструмент для гибки металла и лезвия Технический справочник Приложение: A1-A16 Страница 1 1/07 Коробка содержит 92 фута ограждений водостока из нержавеющей стали (23 секции при 47.Номинальная производительность 5 дюймов каждая) В коробке также есть 100 саморезов с покрытием, рассчитанным на 1000 часов работы в солевом тумане; каждая секция имеет ширину 7,25 дюйма и подходит для желоба 6 или 7 дюймов. Версия меньшего размера для установки водосточного желоба до 5 дюймов также доступна на SamsClub.com. Искать «Gutterglove» Ребрендинг Moma 2018

Ответы на литературные устройства для квестов в тигле Master Pro Rain Gutters, Corp at 305-988-6330 Алюминиевый водосточный желоб считается лучшим вариантом для жилых домов.Алюминиевый водосточный желоб предлагает множество преимуществ … больше >> Barbaro H G Orizondo на FacebookJohn deere x370 vs x350
  • 12 января 2016 — Найдите соседа по квартире или комнату для аренды в любой точке Новой Зеландии. Если вам нужен сосед по квартире, вы можете разместить здесь свое объявление. 4.11 mid unit test: химическая связка, часть 1
  • Поставить водосточный желоб под дождем Только что закончил установку водостока под мою палубу (крытая гофрированным алюминием). Мы нанесли герметик с помощью пистолета для герметика на стыки, но сейчас идет дождь, и один из них уже протекает.Нераскрытые убийства скромно около
  • Искусственные водостоки Thule — Thule поможет вам безопасно, легко и стильно перевезти все, что вам нужно, так, чтобы вы могли вести активный образ жизни. Мы верим в ценность активной жизни? находитесь ли вы в городе или на свежем воздухе. Каталог сотрудников DSS округа Гринвилл
  • Лучшие и худшие охранники водостока от Lowes, Home Depot, Menards Если вы ищете кровельщика или установщика водостока, ознакомьтесь с нашими подрядчиками с гарантией $ 20 000: …Audi A4 Чрезмерный вакуум в картере
  • Очистка и обслуживание водосточных желобов — довольно простая работа для некоторых домовладельцев, особенно в одноэтажных домах. Однако профессиональные очистители желобов имеют лестницы, достаточно высокие, чтобы безопасно добраться до водосточных желобов, а также необходимые инструменты для прочистки водосточных желобов. Большинство профессионалов по очистке желобов также могут сделать любой необходимый быстрый ремонт. Zoom cloud mod apk

    • Какая часть современного огнестрельного оружия выполняет ту же функцию, что и замок на дульном зарядном устройстве 5

    «(2) прошел обучение по технике безопасности при обращении с огнестрельным оружием, включая -» (A) письменный тест для демонстрации знание применимых законов об огнестрельном оружии; «(B) практические испытания, включая стрельбу, для демонстрации безопасного использования огнестрельного оружия; «(C) как часть процесса подачи заявки на такую ​​лицензию —

    Молдинг может быть окрашен в цвет, отличный от цвета стены, но если он окрашен в тот же цвет, что и стена, эффекты тени будут явно заметны.Где: в основном в официальных общественных помещениях, таких как столовая или гостиная. Лучший момент: элегантный вид, который есть в немногих домах. Кроме того, его очень легко построить.

    Молоток имеет разводное, полу- и полностью взведенное положение, как и кремневый затвор. Чего нет в перкуссионном замке, так это кремня и вьющихся волос. Вместо этого есть ниппель, который принимает колпачок, и этот ниппель содержит трубку, которая ведет пламя от колпачка вниз к основному заряду пороха в стволе.

    Мой собственный преобразователь модели 1950 года, с прицелом Coltmaster и без серийного номера.Послевоенные части не поставлялись с втулкой ствола, направляющей возвратной пружины или заглушкой, как это было раньше; и все упаковано в черную картонную коробку. Я также видел конверсии того же периода, упакованные в коричневые коробки.

    13 февраля 2017 г. · То же самое для Тони, который волшебным образом думает, что проблема может быть решена с помощью прошивки — проблема, которая существует уже более 7 лет. Я нервничаю, когда вижу, как профи Youtbers болтают по этому продукту — после того, как Sony облетела их по всему миру. Спокойной ночи; Обязательно держитесь за камеру, когда спите.

    Если дизайн требует безумно причудливых деталей брюк, то это не лучший вариант.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
