Устройство примыканий кровли к стенам, трубам, парапетам

• 06 апреля 2016, 17:18
• Кровля

Устройство примыканий кровли к стенам, дымоходным трубам, мансардным окнам или парапетам — сложный момент в кровельных работах.

Фото: Устройство примыканий кровли

Поделиться

Поделиться

Твитнуть

Класснуть

Эти места сопряжены с повышенным риском разгерметизации, вследствие чего крыша будет попросту протекать. В местах примыканий скапливается больше мусора и снега, увеличивается давление на конструкцию, а технология обустройства стыковки сложна и требует щепетильного отношения. Эти особенности становятся факторами риска, а потому необходим внимательный подход к устройству примыканий кровли. Технология проведения работ будет зависеть от типа примыкания и материала покрытия крыши.

Устройство примыканий кровли из профнастила

Фото: примыкание кровли из профнастила

Примыкание профнастила обустраивается с помощью планки (она же — фартук) и силиконового герметика. Нижняя часть планки крепится к поверхности кровли с помощью саморезов, а верхняя вставляется в специально подготовленную выемку в стене (2-3 см). Второй вариант предполагает использование двух фартуков. В таком случае верхний крепится дюбелями, нижний — с помощью саморезов, а между собой они фиксируются замковым соединением. В обоих случаях в завершение работ места соединений обрабатываются герметиком.

Важно: примыкание профнастила не должно быть плотным — необходимо оставить маленький зазор, который обеспечивает вентиляцию.

Устройство примыканий кровли из черепицы

Фото: алюминиевая лента для примыканий черепичной крыши

При работе с черепицей применяется алюминиевая лента. Она достаточно гибкая и может принимать форму черепицы, что позволяет установить ее сверху с достаточной плотностью. Швы крепления ленты заливают битумом, который обеспечивает полную защиту от проникания влаги.

Сегодня существует немало разновидностей алюминиевой рулонной ленты с клеевым слоем. Она используется не только для черепицы, но и для других видов кровельных материалов, в том числе мягких.

Устройство примыкания мягкой кровли

Фото: устройство примыканий для мягкой кровли

Один из самых простых и популярных методов предполагает использование эластичной мастики в сочетании с геотекстилем. Мастика наносится на поверхность крыши в месте примыкания. На нее укладывается слой геотекстиля, выполняющего армирующую функцию. Поверх него наносится повторный слой мастики. Между нанесением слоев должно пройти минимум 3 часа (для затвердения мастики), но не более суток. Благодаря тому, что мастика выдерживает большие диапазоны температур, этот способ подходит и для устройства примыкания кровли к трубе.

Также для мягкой кровли может использоваться рейка примыкания. В таком случае кровельный материал заводится на стену на высоту 15 см, а на него устанавливается планка, которая крепится на дюбеля или в подготовленную штрабу. Для предотвращения прорыва мягких материалов в угол стыка стены и крыши устанавливают треугольный брус, который делает переход более плавным.

Устройство примыкания жесткой кровли к дымоходным трубам

Фото: примыкание кровли к дымоходу

Примыкание кровельного материала к трубе — самое слабое место, особенно с верхней стороны. Здесь скапливается снег и дождевая вода, поэтому так важно обеспечить их отвод. Наиболее надежный вариант — обустройство специального стального фартука с отбортовкой и так называемым галстуком — желобком, по которому стекает скопившаяся вода. Стальной фартук изготавливается из материалов, аналогичных кровельным. Зачастую производители включают такие элементы в комплект поставки (оклад для дымохода и мансардных окон). Фартук крепится к трубе на планку, края которой необходимо завести в специально подготовленные штробы. Конечно, остается вариант с герметиком, но он считается менее надежным, поэтому лучше проштробить трубу.

Фото: герметизация примыкания кровли к круглой трубе

В случае с круглыми дымоходными трубами самым простым и надежным вариантом стали готовые системы, состоящие из гофрированной резины и стильной окантовки. Такая конструкция просто устанавливается на кровлю вокруг трубы, а места стыков обрабатываются герметиком.

Таким образом, при выборе способов устройства примыкания кровли необходимо учитывать всю совокупность факторов — тип примыкания, кровельный материал, доступные технологии. При этом зачастую трудоемкие варианты оказываются наиболее надежными, тогда как экономия времени и денег заставляет возвращаться к вопросу целостности крыши уже через несколько лет. Конечно, есть и легкие способы (например, мастика для мягкой кровли), но если нет возможности их использовать, лучше доверить работу профессионалам, либо же приготовиться к трудоемкому кропотливому процессу самостоятельного монтажа.

Устройство примыканий из рулонных наплавляемых материалов к вертикальным поверхностям парапетов и стен

При подготовке основания к наплавлению кровельного ковра на вертикальную поверхность ее выравнивают. Если поверхность выполнена из штучных материалов, то ее необходимо оштукатурить раствором марки не ниже М150.

При раскладке рулонов кровельного материала недопустимо заводить материал с горизонтальной поверхности на вертикальную одним рулоном, не разрывая слои на переходном бортике.

Для того, чтобы кровельный ковер не порвался в месте перехода с горизонтальной части на переходной бортик его наклеивают дополнительной полосой материала или поднимают нижний слой ковра на переходной бортик (рис. 30.1 ).

Рис. 30.1 Варианты раскладки кровельного материала на переходном бортике

Ширина бокового нахлеста должна быть 80-100мм, а сами боковые нахлесты разных слоев должны быть смещены по отношению друг к другу не менее, чем на 300 мм. При укладке рулонов основного кровельного ковра перпендикулярно вертикальной поверхности, полотнища кровельного материала первого слоя дополнительного кровельного ковра на примыкании располагают таким образом, чтобы их боковой нахлест был смещен по отношению к боковому нахлесту полотнищ кровельного ковра рядовой кровли не менее, чем на 200 мм (рис 30. 2)

Рис. 30.2 Раскладка полотнищ материала на примыкании к парапету

1-дополнительный слой материала; 2- Т-образный костыль; 3 – отлив из оцинкованной стали; 4 – верхний слой материала; 5 – нижний слой материала;

Высота заведения кровельного материала на вертикальную поверхность должна быть не менее 300 мм, не должна превышать 400 мм, при устройстве примыканий из битумных материалов, и 700 мм из битумнополимерных. При высоте парапета до 700 мм битумно-полимерный материал рекомендуется заводить на парапет, с установкой металлического отлива (рис. 30.3)

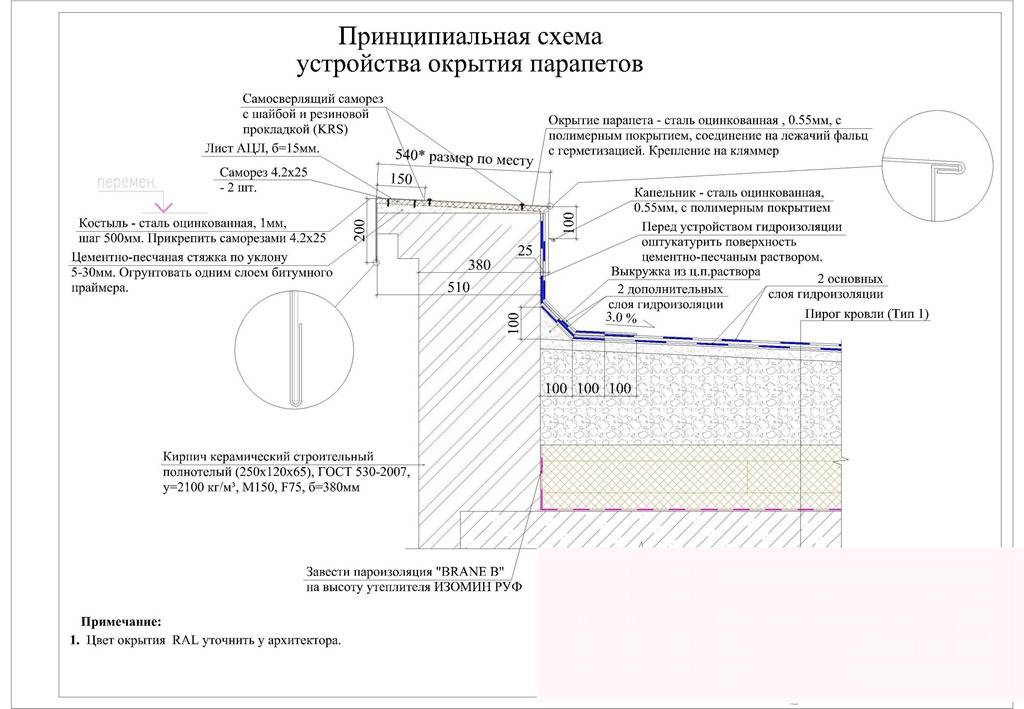

Рис 30.3 Устройство кровельного ковра при заведении на парапет
1- отлив из оцинкованной стали; 2 – Т- образный костыль;
3- дополнительный слой кровельного материала

При оклейке горизонтальной части парапета сверху на отлив из оцинкованной стали должно заходить не менее двух слоев кровельного материала, при этом обязательно устройство дополнительного слоя кровельного материала. Таким образом, металлический отлив устанавливается не на всю ширину парапета, а только со стороны фасада с выносом за его плоскость 8-12 см для защиты фасада от намокания. При этом на парапете должен быть обеспечен уклон в сторону водостока не менее 5%.
