Содержание

для чего нужно, конструкции, отделка

Содержание

Функциональное предназначение
Какими бывают
Конструктивные решения
Проектирование и монтаж
- Разработка каркаса
- Монтаж каркаса
- Особенности

Слуховые окна на крыше устанавливают в качестве источника естественного освещения и вентиляции в помещениях чердаков и мансард. А благодаря всевозможным конструктивным решениям они выполняют еще и эстетическую функцию – фасад дома приобретает привлекательный и законченный внешний вид.

Функциональное предназначение

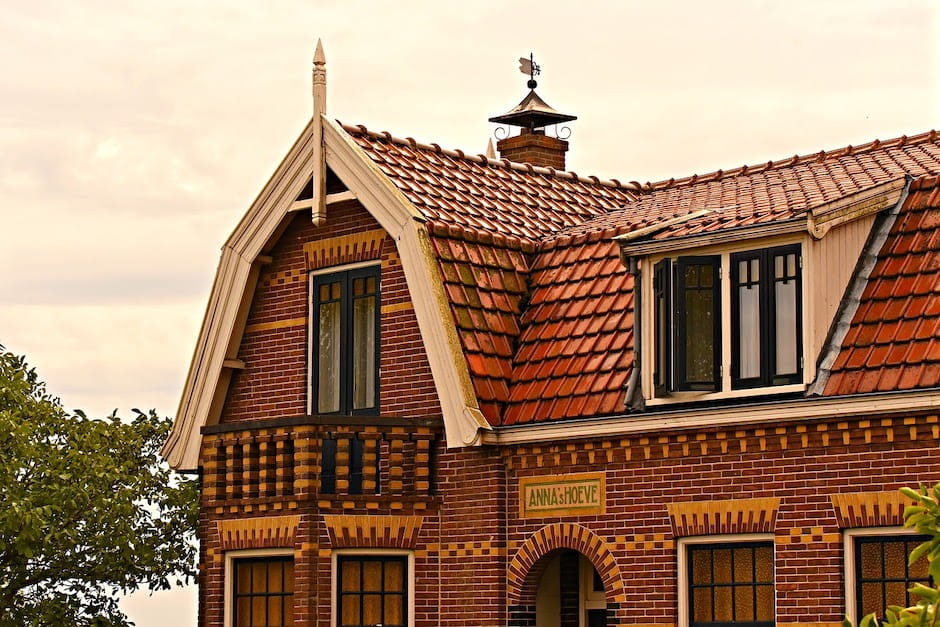

Дома с крышей со слуховым окном всегда выделяются на фоне общей застройки своим оригинальным неповторимым видом.

Мансардные окна выделяют постройку на фоне обычных домов

Для чего нужно слуховое окно? Основной его функцией является обеспечение вентиляции и освещения подкровельного пространства. Выбирая место расположения источника естественного освещения чердака или мансарды, важно учесть ориентацию будущего слухового окна по сторонам света. Оно должно смотреть на юг, тогда будут достигнуты все требования к естественной инсоляции помещения.

Чердачное окно можно заменить устройством вентиляционной решетки. Отсутствие в конструкции кровли даже незначительного вентиляционного канала повлечет за собой существенные неприятности:

Неизбежно будут происходить теплопотери в пространство чердака, где при охлаждении воздуха образуется конденсат, который за неимением вентиляции, будет накапливаться в закрытом помещении.
Из-за отсутствия освещения на чердаке очень быстро распространится грибок и плесень.

Решетка может устанавливаться на фасаде дома из любого материала. Это могут быть кирпичные, деревянные, блочные дома.

Чердачная решетка служит заменой слуховому окну

Также слуховое окно на крыше может обеспечивать доступ на кровлю для ремонтных или монтажных работ.

Если говорить об архитектурном облике здания, то вальмовая, шатровая или полувальмовая крыша самой своей конструкцией предполагает устройство мансардных окон.

Какими бывают

Существуют разные решения. Оконная конструкция может быть вмонтирована в плоскость крыши или это может быть вертикальное остекление.

Распространено использование небольших треугольных, арочных и трапециевидных проемов с полностью остекленной вертикальной плоскостью.

Cлуховые окна на крыше, конструкции которых имеют боковые стены, различаются в зависимости от типа кровли:

плоские;
четырехугольные односкатные;
четырехугольные двухскатные;
треугольные;
полукруглые;
панорамные трапециевидные;
световые фонари;
круглые.

Односкатное

Это самый простой тип, характеризующийся наличием плоской крыши, уклон которой меньше уклона крыши.

У односкатного окна плоская крыша с небольшим уклоном

Оно характеризуется наличием достаточного пространства под потолком по сравнению с двухскатным вариантом. При его устройстве внимание следует уделить оборудованию качественного стока под дождевую воду и прочие осадки. Минусом небольшого уклона является уменьшение количества вариантов кровельных материалов, которые можно использовать.

Традиционным решением является окно, расположенное в стеновой плоскости на двухскатной крыше.

Двухскатная конструкция окна существенно уменьшает пространство под крышей

Сама конструкция двухскатной крыши характеризуется маленьким пространством над головой. Окошко может иметь островерхую или закругленную форму. Сложная конструкция потребует больших финансовых затрат, чем односкатная. Минусом будет то, что подкровельное пространство конкретно уменьшится.

Внешнее исполнение вальмового окна вызывает ассоциацию с размеренной и уютной жизнью. Угол наклона конструкции и крыши повторяют друг друга.
Арочная конструкция придает внешнему виду дома атмосферу особняка. Помимо горизонтального расположения слуховых окон, возможно вертикальное размещение.
Окно с названием «зенитный фонарь» придаст внешнему облику здания визуальной легкости и воздушности.

Панорамные окна на крыше обеспечивают высокие обзорные качества и максимальное естественное освещение.
Ограждающие боковые поверхности трапециевидного окна покрываются кровельным материалом.
Окно, именуемое «летучей мышью», лучше подходит для оконных конструкций с небольшим уклоном.
Мансардные окна не служат для украшения фасада. Они выполняют практическую задачу по обеспечению мансардного жилого пространства достаточным количеством естественного освещения и свежего воздуха. Для устройства этих окон не потребуется возведение вспомогательных конструкций. В плане гидроизоляционных качеств современные оконные системы надежны и долговечны.

Конструктивные решения

Существует несколько основных схем расположения слуховых окон:

В щипцовой стене. Расположенная между скатами крыши верхняя часть торцовой стены, имеющая форму треугольника, называется щипцом. Окно располагают в плоскости фасада. Для этого не требуется дополнительное усиление.
Расположение окна в плоскости фасада не требует дополнительного усиления
Дормер. Конструкция располагается на кровле. Главным условием для установки такого окна является необходимость усиления несущей способности крыши и выполнение гидроизоляционных работ. Конструкция слухового окна на крыше такого типа характерна тем, что подкровельное помещение абсолютно не теряет полезную площадь, а иногда даже приобретает. На подоконнике можно организовать зону отдыха, разместив на нем диванные подушки, а под ним можно устроить короб для хранения предметов быта. Для данного типа окон существует множество архитектурных решений, которые разнообразят внешний вид дома, выполненного в любой стилевой направленности.
Расположение окна на крыше позволяет увеличить полезную площадь
Антидормер. Данный тип окон, наоборот, «утоплен» в поверхность крыши, поэтому дополнительных усилений не требует, дешевле в исполнении, но «съедает» площадь помещения под крышей.
Антидормер уменьшает часть подкровельного пространства
Наклонное или мансардное. Окно монтируется непосредственно в кровельную плоскость. Производители предлагают множество вариантов форм и механизмов управления таких изделий: они могут быть круглые, треугольные, прямоугольные. Требования к ним предъявляются по влагостойкости и устойчивости к внешним нагрузкам.
Мансардное окно встраивается в крышу
Зенитный фонарь. Это остекленная со всех сторон конструкция, позволяющая проникать в помещение максимальному количеству естественного освещения. Обычно встречается в кровельных конструкциях зданий общественного и производственного назначения. Может иметь любую конфигурацию.

Проектирование и монтаж

Перед тем как приступить к проектированию, следует ознакомиться с требованиями СНиП II-26 и СНиП 21-01. Зачем это делать? Их соблюдение гарантирует, что возводимая конструкция будет отвечать требованиям надежности и долговечности при том, что параметры кровли не утратят надежность и качество своих технических параметров.

Условия СНиП в части возведения слуховых окон:

Кровельный скат должен иметь уклон от 35 градусов – в этом случае установка считается возможной.
При необходимости возведения надстройки важно учитывать рекомендуемые нормами расстояния от наружных ограждающих конструкций здания.
Минимальным размером створок, открывающихся и располагающихся на окне, считается 0,6 на 0,8 метров, следовательно, допустимыми параметрами окна на крыше будет 1,2 на 0,8 метров.
Невозможно, чтобы фасад окна с вальмовой крышей и проемом четырехугольной формы продолжал стену строения.

ГОСТом предполагается применение разных облицовочных материалов: меди, листового металла, черепицы. Окна могут быть оборудованы выступами, собственной кровлей или водосточными желобами.

В некоторых случаях возможно обустройство балкона на крыше

При достаточных размерах проема и наличии ограждающей конструкции возможно обустройство балкона.

Разработка каркаса

После определения параметров проема необходимо приступить к разработке чертежа будущей конструкции, которая должна быть не только функциональной, но и эстетически привлекательной.

Ширину слухового отверстия принимают так, чтобы она превосходила половину ширины мансардного помещения.

Монтаж каркаса

Устройство слухового окна должно происходить на этапе установки несущей системы основной крыши здания.

Конструктивно слуховой проем – это крыша в миниатюре. Его кровля оснащена собственными несущими конструкциями, обрешеткой и, по необходимости, коньком.

Каркас окна содержит те же элементы, что и стропильная система кровли

Первым делом, на поверхности кровли изготавливают фронтоны. Затем производят крепление конькового бруса и стропил, выполняют проемы в обозначенных местах.

Необходимо выполнить ограждение проемов при помощи прочных стропил, на которые будет распределяться основная нагрузка. Стропила могут быть двойными или тройными.

Далее устанавливают поперечные балки, которые крепят к стропилам. Размещение нижней балки должно проходить по уровню наружной стены здания. Верхняя – в соответствии с параметрами окна.

На расположенную снизу балку укладывают стойки, соединяемые наверху при помощи бруска. В итоге конструкция должна быть связана при помощи брусьев с верхней балкой.

Результатом будет еще не имеющий своей стропильной системы каркас.

Схема изготовления каркаса слухового окна

Чтобы стропила не утратили свои несущие способности, крепление всех элементов должно происходить при помощи металлических крепежей.

Проверив каркас по всем направлениям, можно приступать к монтажу конькового бруса и несущей конструкции крыши.

Особенности

Влагостойкий материал устраивают для обшивки боковых стен конструкции. Покрытие кровли укладывают на этапе монтажа всего кровельного материала.

Во избежание протечек, важно грамотно произвести гидроизоляцию стыковочных швов при помощи мембран, силиконовых герметиков, прижимных планок.

конструкция, устройство, монтаж своими руками

Окна в кровле появились в незапамятные времена. Роскошные слуховые окна, типичные для европейской архитектуры эпохи Возрождения и готической архитектуры, назывались люкарнами. Это название до сих пор на слуху, хотя иногда употребляется неверно. Предназначаются слуховые окна для освещения и вентиляции чердаков и мансард, иногда они используются в качестве выхода на крышу.

[contents]

Виды конструкций слуховых окон

Конструктивно слуховые окна значительно отличаются друг от друга и, в зависимости от господствующего архитектурного стиля и конфигурации кровли, делятся на:

Треугольные.
Сегментообразные.
Панорамные.
Полукруглые.
Прямоугольные.
Наклонные (или мансардные).
Стеклянные.

Рассмотрим поподробнее самые распространённые типы окон.

Прямоугольное слуховое окно. Очень распространённая (и самая простая) форма делает такие окна общеупотребительными. Они устраиваются практически на всех видах кровель, заказать такое окно можно довольно недорого – экономный вариант.

Полукруглое. В эпоху барроко получили распространение круглые слуховые окна, но за несколько веков они превратились в полукруглые. Такое окно действительно украшает кровлю, разновидности полукруглых окон имеют поэтические названия – «бычий глаз», «летучая мышь». Здорово такие окна смотрятся на черепичных кровлях. Функционально полукруглое окно имеет одно существенное преимущество – у него нет углов. Это значит что снег на таком окне не лежит и дождевая вода сразу стекает.

Виды и разнообразие конструкций

Треугольное. Этот тип слуховых окон очень часто можно увидеть на загородных особняках. У треугольных окон нет боковых стен, их замещают скаты. Сделать такое окно довольно просто и у него меньшее количество стыков, но и света в такое окно попадает тоже меньше. Скаты над такими слуховыми окнами, как правило, составляют 60-65 градусов. Особенности таких окон:

Полезная площадь чердачного помещения практически не увеличивается из-за того, что скаты над слуховым окном очень крутые.

Они позволяют улучшить вентиляцию подкровельного помещения.

Боковые стены окна необязательно герметизировать, потому что крыша над ними и основная кровля стыкуются при посредстве разжелобка.

Фронтонная часть треугольного окна не заглублена в кровлю, а находится вровень с основными стенами.

Слуховое окно располагается строго над окном нижнего яруса, при таком расположении здание выглядит эффектно.

Если слуховые окна, независимо то конструкции и формы, расположены вертикально, то мансардные – лежат в плоскости кровли. Устраивать их значительно проще, не требуется отдельного каркаса. Такое окно пропускает намного больше света.

Мансардные окна представлены на рынке в большом количестве, вставить их в стропильную систему не составляет никакого труда. Они не так эффектно выглядят, но функционально ничем не хуже. Если их надёжно установить, тщательно уплотнив стыки, они прослужат вам долго.

Особенности установка и устройства своими руками

Слуховое окно с двускатной крышей может быть закруглённым или островерхим.

Это не самая простая конструкция, но такое окно вполне можно сделать своими руками. Каркас делаем во время возведения стропильной системы. В чертеже вы предварительно должны обозначить месторасположение и точные размеры окна. Вы оставляете проём между стропил и начинаете возводить каркас.

Стропила, которые будут держать окно, нужно усилить и сделать дополнительные опорные стойки. Разметив стропила, монтируем на них балки (брус, сечением от 15 см) нужного размера. Располагаться они будут поперёк стропильных ног. Обычно нижнюю поперечную балку устанавливают вровень со стеной дома и на неё монтируют опорные стойки нужного размера (делая временные распорки).

Стойки нужно выставить строго вертикально и на одном расстоянии от карниза. Затем обе стойки жёстко скрепляем между собой верхним поперечным брусом. У нас получилась рама, в которую и будет устанавливаться окно. Монтируем продольные брусья, связывая раму со стропильной системой.

Ещё раз убеждаемся, что все запланированные размеры соблюдены и стойки стоят вертикально.

После этого устраиваем стропильную систему для крыши самого слухового окна. Затем мы занимаемся устройством «кровельного пирога», делаем обрешетку, возводим стенки слухового окна, надёжно герметизируем примыкания, настилаем кровельный ковёр и только после этого устанавливаем окно и доборные элементы.

Устройство конструкции

При сооружении четырёхскатной вальмовой крыши лучшим вариантом будет устройство треугольных слуховых окон. Для них не надо возводить отдельного каркаса, их можно органично встроить в кровельную конструкцию, немного изменив стропильную систему для торцевого треугольного вальма (или двух).

Вам понадобятся две дополнительные мощные опорные стойки, в верхней части вальма вы просто делаете нишу с помощью двух поперечных брусов и треугольную раму, в которую затем вставляете окно. Это, конечно, только один вариант – в вальмовой крыше вы можете устроить слуховое окно любой формы. Встречаются конструкции таких кровель с окнами на всех четырёх вальмах.

На односкатной кровле лучшим вариантом будет монтаж обычного прямоугольного слухового окна с плоской крышей. Оборудовать такое окно можно даже ничего не меняя в стропильной системе – устанавливаем две стойки, прикрепив их к соседним стропилам. Затем соединяем их верхним поперечным брусом, и оборудуем плоскую односкатную крышу с помощью продольных брусьев. Уклон крыши над слуховым окном будет значительно меньше уклона ската и в этом случае нам потребуется тщательно уплотнить все стыки и сделать дополнительные водосточные желоба.

Чертеж и устройство узлов

Мансардные окна. Обычно такие окна крепятся между соседними стропилами. Любое из окон этого типа является преградой для водного потока и оборудовать такие окна можно только на достаточно «крутых кровлях» – с углом наклона больше 20 градусов.

Самому пытаться сделать такое окно не стоит – стоят они не слишком дорого, а современные технологии надёжно защищают фирменные окна от протеканий и от промерзания. Монтаж готового окна не представляет сложности – опорные пластины крепятся прямо к кровле. Фрикционные петли позволяют открывать окна даже во время дождя.

Основные требования, предъявляемые к слуховым окнам

Уклон крыши, на которой устанавливается слуховое окно (люкарна), должен быть не менее 35 градусов.

Потолочные балки, которые служат опорой для кровли, устраивают сразу над окном.

Врубки и врезки в стропила при устройстве каркаса слухового окна делать нельзя, все крепления производятся с помощью металлических кронштейнов, резьбовых соединений и скоб.

Стропила, на которые устанавливаются стойки, обязательно должны быть усилены.

Пои устройстве слуховых окон обязательно нужно посоветоваться со специалистами, чтобы подобрать конструкцию, наиболее подходящую для вашей кровли. Обязательно составьте предварительный чертёж и поинтересуйтесь, какие стандартные размеры есть у производителей окон. При работе на кровле соблюдайте необходимые правила безопасности, страхуйтесь и не работайте в одиночку. Любое слуховое окно можно сделать своими руками, главное не торопиться и тщательно продумать план работ.

Что такое слуховые окна? | Типы мансардных окон и преимущества

Вы видели их в милых викторианских коттеджах, традиционных колониальных домах и других типах зданий. Мансардное окно – это конструкция, выступающая из крыши здания. Обычно у него есть пространство на стене для окон, и он может иметь угол наклона, отличный от основной крыши, и / или линию крыши, которая перпендикулярна основной крыше. Они привлекают внимание и могут превратить унылое здание в нечто совершенно сказочное. Давайте рассмотрим все причины, по которым слуховые окна так хороши.

Увеличение свободного пространства

В некоторых наших проектах, например в коттедже Smithaven, высота стен меньше. В других каютах есть чердаки, где в некоторых местах достаточно места, чтобы присесть. Включение слухового окна в ваш дизайн обеспечивает дополнительное вертикальное пространство. Это дает вам место для растяжки или, по крайней мере, места для стояния. Высокие книжные полки и шкафы, встроенные в слуховое окно, создают место для хранения одежды, постельного белья, книг и других безделушек. Вот пример готового чердака без слухового окна и одного со слуховым навесом.

Вермонт Дом-лофт без слуховых окон Вермонт Дом-лофт со слуховым навесом

Впустите солнечный свет

Чердаки обычно имеют более короткие стены, а это означает, что единственное доступное пространство для окон находится на фронтоне здания. Обычно это приводит к ограничению естественного освещения. Вы используете чердак в качестве спальной зоны? Мансардное окно предоставит место для дополнительных окон, чтобы исправить обычно более темное пространство.

Добавить немного пиццы

Стандартная кабина с остроконечной крышей придает определенный шарм своей простотой. Но вашу каюту можно улучшить, добавив одно или несколько слуховых окон. С этой целью структурная форма слухового окна отличается от общей линии крыши, архитектурный интерес привлечет внимание большинства людей. В зависимости от стиля слухового окна, которое вы добавляете, вы можете сделать свое здание более традиционным или современным.

Типы мансардных окон

Если вы строите домик Vermont Cabin, мы предлагаем два типа комплектов мансардных окон, которые совместимы со строительными комплектами при одновременном заказе и доставке.

Мансардное окно для собаки

Двухскатная крыша
В каждое слуховое окно можно установить одно окно
Люди обычно добавляют два или три таких слуховых окна с одной или двух сторон кабины.

Мансардное окно

Односкатная крыша
В этом более широком мансардном окне можно разместить несколько окон
Отлично подходит для увеличения полезного пространства на чердаке

Мансардное окно в домике в Вермонте Мансардное окно в домике в Вермонте

Другие конструкции, в которых используются слуховые окна

Хотя мы предлагаем только комплект слуховых окон для домика в Вермонте, у нас есть пара конструкций, в которых слуховые окна являются частью общего дизайна дизайн. Smithaven — это небольшой коттедж, основанный на нашем аппаратном сарае. Мы удлинили здание и добавили слуховое окно на одной из несущих стен. Три амбарных окна с фрамугой наверху украшают приподнятую стену слухового окна. В результате получился очаровательный крошечный дом с большой индивидуальностью.

Наш сарай для кукольного домика и хижина Ксилии имеют слуховые окна над дверью. Дверные слуховые окна для обоих из них визуально привлекательны и функциональны. Обе конструкции имеют более крутые уклоны крыши, что приводит к меньшей высоте стен. Добавление слухового окна в том месте, где выходит дверь, позволяет взрослому человеку в натуральную величину пройти через дверь, не ударяясь головой о дверной косяк.

В Smithaven встроено слуховое окно. Кукольный домик с мансардным окномXylia с мансардным окном

Заключение

Те, кто хочет построить здание с функциональными и красивыми конструктивными особенностями, могут выбрать проект со слуховым окном. Кроме того, слуховые окна обеспечивают больше полезного пространства на чердаке, где высота стен обычно невелика. И последнее, но не менее важное: слуховые окна придают уникальный, простой стиль вашему коттеджу. В целом преимущества слуховых окон огромны, и мы думаем, что они довольно изящны. Определение
