1. Устройство врезного замка схема. Описание врезного механизма
2. Дверной замок apecs устройство. Защелка с фиксатором
3. Как работает врезной замок. ВИДЫ ДВЕРНЫХ ЗАМКОВ С РУЧКАМИ
4. Видео ремонт дверного замка, как собрать замок Renz, Ренц 2070

Устройство врезного замка схема. Описание врезного механизма

Наиболее популярны в последнее время врезные и встроенные замки. Они очень похожи по конструкции. Единственное, что их отличает — это принцип установки. Встроенный замок обычно поставляется уже вставленным в дверь, а врезной нужно самостоятельно поставить на деревянную дверь, вмонтировав его внутрь полотна.

Почти все замки этого типа состоят из одних и тех же основных частей . Вот их перечень:

1. Корпус. К этой части крепятся все остальные детали и системы замка.
2. Ключ. Трудно представить замок без ключа. Он служит средством для открывания и закрывания устройства.
3. Крышка. Предохраняет замок от попадания пыли и грязи. Защищает от взлома. В некоторых образцах усиливается стальными накладками.
4. Лицевая рамка. Защищает замок с торцевой стороны. Имеет отверстия для прохождения засова.
5. Засов или ригель. Очень крепкий стальной язычок, служащий основным средством удержания двери в закрытом состоянии. Засовов может быть несколько. Чем их больше, тем надёжнее запор.
6. Стойка засова. Основной механизм, обеспечивающий надёжность защиты от попыток несанкционированного вскрытия замка.
7. Хвостовик засова. Служит соединяющим элементом между засовом и его стойкой.
8. Комплект сувальд. Устройство, обеспечивающее кодировку работы запорного устройства. Чем больше сувальд установлено, тем труднее и дольше придётся взламывать замок злоумышленникам.
9. Сувальдные пружины. Без этих деталей сувальда не будет возвращаться в исходное положение. В таком случае замок выйдет из строя.
10. Вставные шайбы и другие детали. Многие устройства имеют дополнительные приспособления, которые улучшают надёжность замков и их функциональные возможности.

Дверной замок apecs устройство. Защелка с фиксатором

Устройство дверного замка межкомнатной двери может быть и более сложным. Если в конструкции предусмотрен фиксатор, такая конструкция является более совершенной. В таком устройстве есть не только язычок, но и специальный механизм. Он фиксирует защелку в нужном положении. За открытие и закрытие отвечает язычок.

Фиксатор удерживает дверь в закрытом положении. Это запорное устройство позволяет полностью закрыть створку изнутри. Если подобный механизм заклинит, разобрать такой замок будет довольно сложно. Его основной задачей является удержание дверного полотна в закрытом положении.

Механизм с фиксатором монтируют в ванной комнате или санузле. Довольно часто такие замки устанавливают в офисах, в кабинетах. Именно назначение помещения часто предопределяет выбор замка.

Так как механизм с фиксатором вскрыть довольно сложно, рекомендуется приобретать механизм средней и высокоценовой категории. Дешевые замки могут быстро выйти из строя, что приведет к возникновению многих проблем. При покупке нужно обратить внимание, как перемещается язычок. Он должен двигаться плавно. В противном случае изделие некачественное. Также требует внимания механизм возврата фиксатора в исходное положение.

Устройство замка межкомнатной двери с защелкой может быть разным. Это зависит от типа исполнения ручки, способа крепления ее к полотну. При этом запирающий механизм может быть кнопочным или рычажным. Второй из названных вариантов можно чаще встретить в продаже. Они удобнее и надежнее.

Как работает врезной замок. ВИДЫ ДВЕРНЫХ ЗАМКОВ С РУЧКАМИ

Все затворные конструкции с монтируемой ручкой распределяют на три основных категории:

• Врезные .
• Накладные.
• Навесные.

Каждый из видов замков востребован в своей определённой области применения. Врезные – это самые надежные запорные механизмы,которые обеспечивают безопасность и сохранность имущества, чаще всего устанавливаются на входные двери. Накладные запирающие устройства нашли свое применение на межкомнатных дверях, навесными – укомплектовуют заборы и калитки дачных участков.

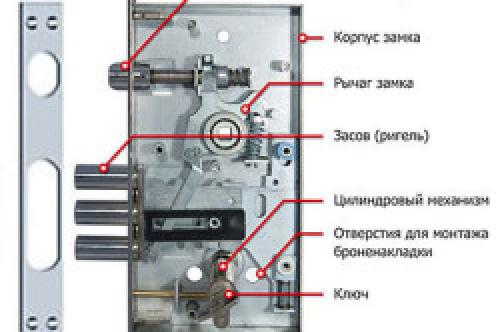

Фото 2 Схема устройства врезного замка.

При выборе такого механизма необходимо уделить особое внимание указанным параметрам:

• степень секретности;
• надежность механизма устройства;
• производитель.

При выборе запорного устройства с ручками, нужно знать, что их еще классифицируют в зависимости от предназначения дверного полотна.

• Замки, предназначенные для входной двери с ручкой. Такие механизмы могут иметь в комплекте одну из трех видов ручек: внутренние, наружные и двухсторонние. Они выполнены из прочного материала и обладают повышенными эксплуатационными характеристиками.
• Замки для межкомнатных дверных конструкций. В этой категории, ручка имеет более весомое значение нежели замок. Связано это с тем, что для межкомнатных дверей выбираются наиболее простые запорные механизмы. Самые востребованные варианты – это двусторонние ручки с защелкой или поворотным рычагом.
• Для уличных калиток. Такие замочные механизмы не идут в комплекте с ручками, т.к. замки данного типа находятся в экстремальных условиях постоянного температурного перепада, что не способна выдержать ни одна ручка.

Фото 3 Схема цилиндрового механизма с защелкой.

Для входных дверей самый распространенный вариант врезного механизма. После его монтажа, детали практически не визуализируются в закрытом положении, за исключением дверных ручек.

При монтаже такого рода запорного устройства, можно быть уверенным, что внешне дверь не будет испорчена лишними деталями, а сам механизм будет надежно защищать от взлома.

Видео ремонт дверного замка, как собрать замок Renz, Ренц 2070

• Об авторе
• Хотите связаться со мной?

Об авторе

Сергей Иванченко

Главный редактор tryhouse.ru

Уже десяток лет я занимаюсь мебелью и дизайном интерьеров. Решил я опубликовать свои работы, идеи и возможно помощь для любого человека в интернете. Я вам помогу создать свой незабываемый дизайн интерьера.

Цилиндровый замок – конструкция, особенности, надежность

Цилиндровый замок – один из самых популярных типов запорных механизмов. Ведь он удобный в обслуживании и эксплуатации. Плюс ко всему, у него понятная конструкция, а при поломке меняется только секрет (личинка), что по цене намного дешевле, чем весь замок.

Цилиндровый замок с ключами

Что из себя представляет?

Своим названием цилиндровые замки обязаны основной рабочей части, а именно цилиндру. Это сменный секретный или кодовый механизм, причем он стандартный, так как размеры личинки одинаковые. Это облегчает ремонт.

Кроме того, есть запорный механизм и ригельный привод. Ключ, который является комплектным, к замку открывает его за счет управление ригельным приводом.

Компоненты подобного дверного замка заключены в металлический корпус. Еще в нем есть:

1. Подпружиненные штифты. Они бывают двух типов: блокирующие и соприкасающиеся.
2. Кулачок – он перемещает засов.
3. Ключ –  плоский, с вмятинами, зубцами или вырезами на боках.

Важно! Повышает показатель надежности цилиндрового входного замка многорядный ключ с перфорацией сбоку.

Устройства замков с цилиндровым механизмом имеют аналогичный принцип функционирования, но отличаются конструкцией. Последний фактор влияет на надежность запорной конструкции. Взломать можно любой замок, меняется только время взлома. Плюс к этому конструкция влияет на цену замка.

Схема функционирования запорного механизма

Типы

Замки цилиндрового запорного типа бывают такие:

1. Однорядные штифтовые. Он бывают запорными, кодовыми. Изготавливаются из латуни или стали.
2. Двухсторонние штифтовые. Для них применяется ключ двустороннего типа.
3. С поворотными штифтами. В нем есть кодовые поворотные штифты. Имеют небольшое распространение.
4. Крестообразные. У таких замков и ключ, и замочная скважина в виде креста. Сами кодовые штифты размещаются внутри замка. В них может быть 3-4 ряда, в каждом по 2 и более штифта.
5. Замок с фрезеровкой. Этот тип —  самый надежный. У него ряды штифтов размещаются в разных плоскостях, что в несколько раз увеличивает варианты кодовых комбинаций для того, кто попытается его взломать.

Принцип действия

У накладного или врезного замка принцип работы одинаковый. Он будет работать от комплектного ключа, у которого подходящий штифтовый порядок. В результате чего удается провернуть ригельный привод.

Если же будет попытка воспользоваться «чужим» ключом, штифты заблокируют цилиндр. При этом не имеет значения уровень надежности и тип замкового устройства.

Надежный замок

Сферы использования

Замок накладной цилиндровый или врезной считается надежным, но не взломоустойчивым. «Вскрыть» можно методом высверливания, вырезания, выбивания. Или используются интеллектуальный методы, такие как подбор ключа, применение отмычки, бампинг. В отдельных случаях тихо провернуть такую работу не удастся, а это, как минимум, вызывает внимание.

Если говорить об их безотказности и надежности, то они – лучшее решения для входных дверей. Например, врезные модели цилиндрового типа имеют небольшие габариты. Спрятать уязвимую личинку можно под специальной броненакладкой.

Кроме того, их широко используют:

1. В жилых домах и квартирах.
2. В офисах.
3. В производственных помещениях.
4. Ангарах и складах.
5. Других объектах.

Обеспечить дополнительные защитные свойства поможет бронефурнитура.

Обратите внимание! При организации надежной защиты от проникновения только цилиндровым замком ограничиваться не стоит, лучше установить дополнительный запорный механизм сувальдного типа.

Цилиндр с вертушкой

Плюсы и минусы

Среди преимуществ такие:

•         Цена. Она ниже, нежели у сувальдных или электромагнитных. Но при этом не стоит соблазняться слишком низкими ценами. Недорогие китайские изделия будут с легкостью взломаны, без ухищрений.
• Габариты и вес – личинка врезного замка маленькая, а благодаря стандартным размерам легко заменяема. Такой замок врезать в деревянное дверное полотно легко, без потери прочности конструкции.
• Достаточный уровень секретности — цилиндр производят из закаленной стали, по этой причине достать до личинки сложно.
• Ассортимент.
• Скорость монтажа. В зависимости от типа на установку уйдет не более 2 часов.
• Простота эксплуатации.
• Ключи стандартного размера, особенно если сравнивать с ригельными.
•         Стойкость к взлому, причем это не зависит от типа монтажа запорного механизма. Отдельные экземпляры имеют около 5 млн. вариантов комбинаций. А отмычке они не поддаются.
• Личинка служит недолго, но зато легко произвести замену.

Недостатки:

• Замок стандартного типа слабо противостоит физическому взлому, если нет защитных накладок и пластин.
• Не теряет работоспособность при сильном морозе или повышенной влажности, он не привередлив к условиям эксплуатации.
• От попадания в него посторонних предметов – личинка выходит из строя.
• При некорректной установке легко выбить, высверлить.

Врезной или накладной?

Врезной или накладной – это волнует всех, кто подбирает новый замок. Первое отличие врезного от накладного — у последнего замочная скважина только с наружной стороны. С противоположной стороны только прорезь под ручку, она является частью конструкции.

Накладной замок

Цилиндр врезного замка имеет сквозное отверстие, что дает возможность открывать дверь ключом с двух сторон. Вариант конструкции с вертушкой с внутренней стороны. С ее помощью дверь изнутри закрывается без ключа. Вертушка удобна в использовании в межкомнатных дверях, для входных она используется редко.

Механизм «ключ-ключ», который подразумевает открытие с двух сторон полотна, более надежный. Ведь если в замочной скважине с внутренней стороны остается ключ, не то, что отмычкой, даже комплектным ключом дверь открыть не удастся.

И еще одно существенное отличие — длина цилиндра. Подбирать тот или иной тип нужно, исходя из  габаритов полотна.

Несколько советов по эксплуатации цилиндрового замка:

• При монтаже цилиндра не стоит прилагать физических усилий.
• Вставлять ключ с обеих сторон полотна не нужно.
• Не рекомендуется для отмыкания использовать посторонние ключи или другие предметы.
• Ключ можно проворачивать только после того, как он полностью вошел в скважину.
• Несколько раз в год личинку замка смазывают графитом. Для этого можно даже покрошить сердцевину карандаша, измельчить и аккуратно засыпать в скважину. Для этого запорного устройства нельзя использовать жидкие смазки.

Когда менять личинку?

Так как срок службы личинок цилиндрового замка небольшой, со временем ее придется заменить. Главным признаками того, что пора производить замену, являются:

• Ключ туго проворачивается или вовсе не проворачивается в скважине.
• Ключ свободно вращается, но при этом не происходит замыкания или отмыкания.
• Ключ заедает – проворачивается, но не отпирает, вытащить его удается только в промежуточном положении.

Стоит задуматься о замене, если кто-то из домашних потерял или у него украли ключ, по замку был удар, намеренный или специальный, был взлом или его попытка.

Ключ в скважине замка

Особенности выбора и установки

Основные критерии:

• Безопасность – важно узнать, какая способность цилиндра препятствовать взлому. К этому же критерию относится защита ключа от изготовления копий.
• Секретность – зависит от сложности комбинации ключа и возможностей подобрать комбинации пинов.
• Надежность – это критерий, который отвечает за срок службы механизма. Лучше всего, чтобы все части были изготовлены из металла. Критерием выбора будет число рабочих циклов – это указывается в характеристиках.

Установить/заменить цилиндр не сложно. Первым делом нужно извлечь личинку – это получится сделать, открутив боковой шуруп и провернув ключ до упора. Если в замке есть рукоятка или вертушка, ключ не понадобится.

Установить новый цилиндр можно так же, как извлекался испорченный, только в обратном порядке. Ключ вставить в скважину и установить в отверстие от цилиндра, при этом двигать вперед-назад. Теперь в боковой части смонтировать крепежный винт. Последний этап – проверка работоспособности механизма.

Вывод

Цилиндровый замок удобен и востребован, ведь его механизм понятен и удобнее в эксплуатации. В случае поломки менять, в большинстве случаев, придется только личинку. Надежность современных моделей достаточно высокая.
