тонкости правильного обустройства сейсмопояса при строительстве, подбор размера

При возведении блочных помещений важным этапом является обустройство армированного пояса. Его прокладывают в конце каждого этажа, что необходимо для придания жесткости и укрепления постройки. При отсутствии навыков в строительстве процедуру по созданию армопояса в доме из газобетона лучше доверить опытным специалистам. А также можно изучить основные тонкости работы и выполнить ее своими руками.

Общая информация и предназначение

Основное предназначение монолитного пояса по газобетону заключается в обеспечении надежности и долговечности дома. Дело в том, что в процессе эксплуатации стеновые конструкции могут подвергаться самым различным воздействиям, включая:

1. Ветер.
2. Неравномерную усадку важных элементов.
3. Температурные скачки, которые могут возникать при смене сезонов и даже в течение суток.
4. Просадку почвы под тяжестью фундамента.

Армированный пояс (другое название — сейсмопояс) способен принимать часть нагрузок на себя, тем самым продлевая срок службы конструкции и предотвращая ее разрушение. Как известно, у бетона есть свойство отлично справляться со сжимающими нагрузками, при этом наличие встроенной арматуры сохраняет жесткость стен при растягивающих воздействиях.

Тандем двух материалов позволяет домам из газобетона не деформироваться при колоссальных нагрузках, превышающих нормативные. Конструкция обеспечивает нужное ребро жесткости в помещении из газосиликатных материалов, что существенно продлевает срок службы постройки и предотвращает ее разрушение. Необходимость обустройства сейсмопояса при строительстве дома из газобетона обусловлена такими причинами:

1. Армированный пояс принимает на себя неравномерные нагрузки, которые возникают в стеновых конструкциях.
2. На этапе возведения стропильной системы кровли нередко возникает точечное перенапряжение блоков из газосиликата, что, в свою очередь, становится причиной появления трещин и сколов. Подобная проблема замечается и при использовании анкеров или шпилек для крепления системы к несущим конструкциям.
3. Если применяются висячие стропила, то сейсмопояс становится распором, распределяющим нагрузки от крыши на всю постройку.

К армированным поясам предъявляется одно основное требование — неразрывность и надежность. Ее обеспечивают посредством круговой заливки участка из железобетона.

Перед началом монтажных работ важно провести массу расчетов и подобрать подходящий размер. Ширина будущей конструкции должна соответствовать ширине стены, где она будет установлена, а высота — не меньше 18 сантиметров. Именно точность высоты играет ключевую роль в жесткости армопояса.

Подготовка опалубки

Большинство современных людей доверяют процедуру возведения сейсмопояса опытным специалистам. При отсутствии строительных навыков такое решение может стать оптимальным, однако если приложить небольшие усилия и разобраться с пошаговым руководством, то армированный пояс для дома из газоблока можно сделать своими руками.

Итак, весь процесс условно разделяют на следующие этапы:

1. Подготовка опалубки.
2. Утепление (если оно предусматривается проектом).
3. Сбор и монтаж каркаса из арматуры.
4. Заливка бетонного раствора.

По сути, подобный процесс мало чем отличается от обустройства перемычек в окнах.

После проведения расчетов можно начинать подготовку опалубки. В большинстве случаев подобную конструкцию возводят из сборных частей, например, крупных щитов из досок. И также вместо досок можно использовать мебельные щиты. Готовую опалубку фиксируют на стеновой конструкции:

1. В боковой части, используя куски арматуры или проволоки.
2. Сверху (для этого заранее сооружают ребра жесткости из деревянных обрезков, которые прибивают к верху параллельных опалубочных щитов с шагом в полтора метра).

Для предотвращения сдвига конструкции самую тяжелую часть дополнительно закрепляют арматурой. Что касается толщины досок щита, то она определяется высотой, с которой будет подаваться раствор бетона. Алгоритм простой: чем больше показатель высоты, тем толще должна быть опалубка.

Чтобы предотвратить вытекание раствора через всевозможные щели и зазоры, любые негерметичные углы и повороты нужно тщательно покрыть герметиком.

Установка каркаса

Дальше необходимо провести монтаж каркаса из арматуры, который состоит из прочных стальных элементов толщиной 12 мм и вязальной проволоки. Конструкцию устанавливают внутрь опалубки непосредственно на специальные подставки из пластика (нередко их заменяют брусками из дерева шириной 3 сантиметра).

Важный совет: на этапе производства каркаса лучше не сваривать элементы. Дело в том, что подобный подход нарушает прочность конструкции и становится причиной развития коррозийных процессов внутри бетона.

Затем каркас покрывается раствором бетона, а опалубку демонтируют с помощью гвоздодера через заданный промежуток времени. В летний период он составляет 24 часа с момента монтажа, а в зимний — 72 часа.

Не секрет, что бетон существенно превосходит газосиликат в плане теплопроводности, поэтому использовать подобный способ возведения опалубки можно лишь при наличии тщательного наружного утепления стен. В противном случае стеновые конструкции будут подвергаться замерзанию в зоне армопояса. Однако применение следующей методики предотвращает подобную неприятность.

Несъемная конструкция из U- блоков

Чтобы избежать существенной потери тепла, в местах стыка бетона и газосиликата применяется несъемная опалубка. Для ее создания принято использовать заводские U -блоки со стандартной коробчатой формой. Сам процесс возведения конструкции состоит из следующих этапов:

1. Самый верхний ряд блоков обрабатывается клеем, после чего на него помещают блоки пустотой вверх.
2. Внутрь стеновых конструкций помещают пенополиуретан, пенополистирол или каменную вату для обеспечения дополнительной теплоизоляции.
3. Каркас из металлических элементов укладывается по такому же способу, как и при возведении опалубки.
4. В итоге заливается бетонная смесь.

Если использовать такую методику, то необходимость осуществлять монтаж и демонтаж опалубочной конструкции попросту исчезнет, при этом скорость работы существенно возрастет. Однако стоят U -образные блоки существенно дороже, чем классические деревянные щиты. К тому же в этом случае нужно дополнительно распиливать газобетон для опалубки.

Кроме вышеупомянутых способов, для установки каркаса можно задействовать и комбинированный способ. Он заключается в выкладывании блоков толщиной 150 миллиметров на наружные части стен, а также сооружение опалубки из деревянных щитов внутри.

Утепление сейсмопояса

При обустройстве армопояса на газобетоне под деревянные перекрытия важно уделить должное внимание утеплению будущей конструкции. Это требуется только в тех случаях, если проектом дома не предусматривается комплексное утепление наружной части стен. При выполнении такой работы используются всевозможные материалы с хорошими теплоизоляционными свойствами. В их числе:

1. ЭППС (экструдированный пенополистирол). Материал характеризуется низкой теплопроводностью и невысокой стоимостью.
2. Пенопласт марки ПСБ-25. Характеризуется низким показателем теплопроводности и дешевизной. При этом его хрупкость не считается минусом, так как в конструкции сейсмопояса утепляющая часть не подвергается нагрузкам.
3. Различные минеральные ваты. Из-за способности поглощать влагу из раствора такой материал не пользуется большой популярностью. При контакте с водой теплоизоляция существенно ухудшается, поэтому лучше отказаться от минеральной ваты в качестве утеплителя.

Жители средних широт могут утеплять свои дома материалом толщиной 50 миллиметров. Его нужно нарезать на полоски, которые соответствуют по размеру высоте армированного пояса, а затем установить внутрь опалубки со стороны наружной стены. Дополнительно фиксировать утеплитель не нужно, так как он надежно прижмется раствором.Армирование и заливка бетоном

Будущий каркас создается на основе 4 или больше продольно размещенных стержней диаметром 10−14 миллиметров (точные размеры зависят от проекта). Форма конструкции в поперечном срезе должна быть квадратной или прямоугольной. После этого арматуру фиксируют к основным элементам каркаса посредством проволоки из стали диаметром 6−8 мм. Максимально допустимый шаг — 40−50 миллиметров.

Что касается расстояния между краем сейсмопояса и арматурой, то оно зависит от среды эксплуатации. Точные показатели предоставляются в соответствующей документации. Готовый каркас нужно поместить в опалубку, а затем покрыть смесью бетона.

Специалисты рекомендуют заранее рассчитать требуемое количество и размеры арматуры для бетонного пояса, чтобы купить ее вместе с материалами для армирования фундамента и стен. Таким образом можно будет сэкономить на доставке. А также лучше покупать товар на металлобазах, где он продается гораздо дешевле, чем в строительных гипермаркетах и официальных торговых точках.

Если речь идет об армопоясе, который сооружался под мауэрлат, то перед заливочными работами необходимо установить крепежные шпильки. В противном случае нужно будет проделывать отверстия под шпильки в готовом каркасе, что требует дополнительных затрат времени и усилий. Перед заливкой бетона шпильки покрывают полиэтиленом (можно заменить его обычными целлофановыми пакетиками, например, из-под бутербродов, и закрепить скотчем). Такое действие предотвратит попадание бетона на резьбу.

При выборе бетона нужно использовать продукцию, маркой не ниже М200, а также щебень. И хоть марку определяет проектировщик, чаще всего для заливочных работ используется смесь под номером М250 с наполнителем из гравийного щебня.

Заливают конструкцию равномерно по всему объему опалубки посредством бетононасоса со специальной воронкой, которая оборудована запорным механизмом. Если объемы небольшие, то можно использовать ручной способ заливки армопояса. Для этого нужно будет переносить раствор в ведрах. По завершении работ смесь следует уплотнить штыкованием или с помощью вибрации. А также можно использовать обычный строительный мастерок.

Кирпичный пояс

Нередко вместо металлического армопояса для газобетона под балки перекрытия устанавливается кирпичный пояс. По сути — это обычная кладка кирпичей, которая дополнительно укрепляется арматурой между рядами. Использовать такие конструкции не рекомендуется, что объясняется низкой прочностью и массой других недостатков. Даже наличие арматуры не сильно улучшает прочность такого пояса.

К тому же два-три ряда кирпичей не способны обеспечить стабильное распределение нагрузки на стену, что может стать причиной появления всевозможных деформаций и трещин. В худшем случае произойдет полное разрушение стены, поэтому допускать такой риск крайне не рекомендуется. Однако недобросовестные строители нередко задействуют кирпичные армированные конструкции, пытаясь упростить свою работу и существенно сэкономить средства.

Важно понимать, что устройство армированного пояса для стен из газобетона — очень важный этап строительства, к которому нужно относиться со всей ответственностью. Только качественный сейсмопояс сможет обеспечить надежность и долговечность здания независимо от окружающих воздействий.

Необходимо ли возводить армопояс для газосиликатных конструкций во всех случаях? На самом деле нет. Ведь если речь идет о сооружении небольшого дачного домика, то стены можно укрепить другим способом, более дешевым и простым. Достаточно поместить металлические шпильки в стену и забетонировать их. Крепежные элементы устанавливаются на 2−3 ряда от верха кладки, при этом они должны полностью проходить через брус.

При возведении более сложных построек наличие армированного пояса — обязательное условие и залог большого срока эксплуатации дома.

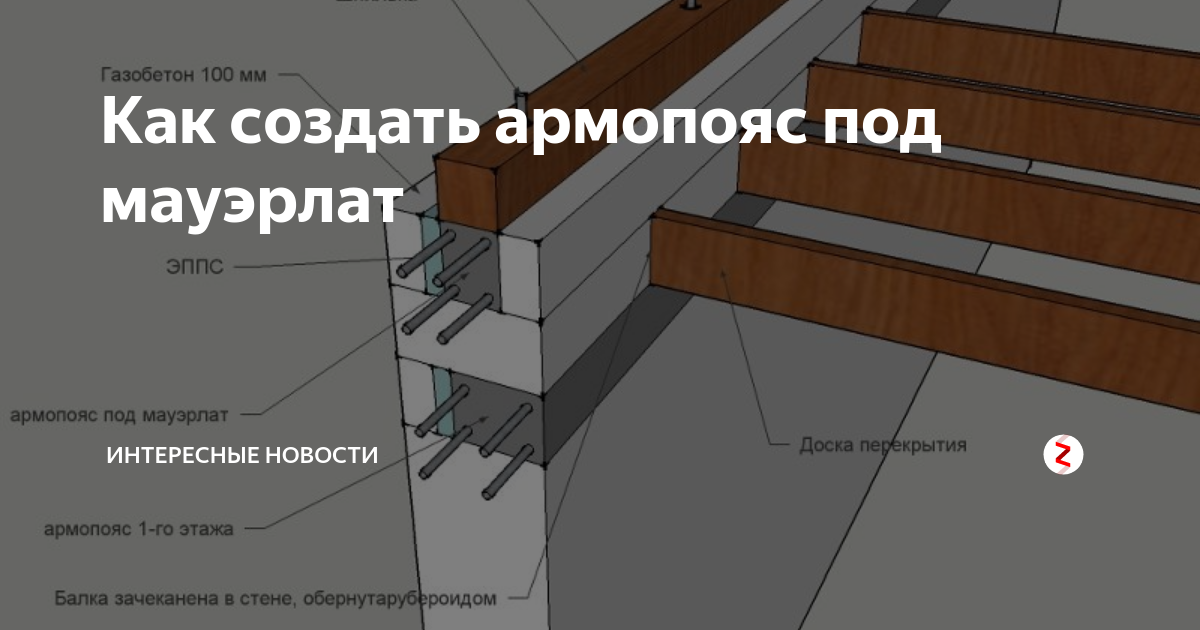

Армопояс для газобетона под мауэрлат

Мауэрлат является очень важной частью кровли, к которой жестко крепятся стропила, а к ним и вся кровельная обрешетка. Мауэрлат должен очень крепко держаться, для чего его прикрепляют к стене на множество креплений. Но что же делать с хрупкими газобетонными стенами, которые слабо держат крепежи? Ответ прост – нужно заливать армопояс под мауэрлат.

Задачами армопояса в данном случае являются: прочное удержание шпилек, и равномерное распределение нагрузки от стропил на стены.

В процессе создания армопояса под мауэрлат, нужно определится со следующими вопросами:

1. Какой толщины и высоты армопояс нужен.
2. Как сделать опалубку.
3. Чем утеплять армопояс.
4. Какую арматуру использовать.
5. Бетоном какой марки заливать.
6. С каким шагом крепить шпильки.

При выборе толщины армопояса, нужно исходить из толщины самой стены и размеров дома. К примеру, для газобетонных стен толщиной 300 мм хватит армопояса шириной и высотой по 15 см.

Как сделать опалубку под армопояс

Если стены у вас толщиной 375 мм, то вы без проблем можете выложить несъемную опалубку с обеих сторон из тонких газобетонных блоков, толщиной 10 см. Тогда для армопояса и утеплителя останется 175 мм. Как раз, 30 мм на пеноплекс, и 145 мм на армопояс. Сами листы пеноплекса нужно зафиксировать саморезами, чтобы они не всплыли при заливке бетона.

Если стена у вас 300 мм толщиной, то стоит применять одностороннюю газобетонную опалубку, то есть, выставлять тонкие газобетонные блоки только с внешней стороны, а с внутренней выставлять уже съемную опалубку, к примеру фанеру или листы ОСП. Помните, что жидкий бетон создает большое давление на опалубку, и чтобы опалубку не выдуло, она должна быть очень хорошо зафиксирована деревянными брусками по всему периметру армопояса.

Бруски применять сечением минимум 30х40мм, с шагом 500 мм. Закреплять на длинные саморезы(100мм), которые закручиваются под углом.

Для удобства работы, рекомендуем выставлять съемную опалубку после связывания и установки арматурного каркаса.

Арматура для армопояса под мауэрлат

Арматурный каркас делается из рифленой стальной арматур диаметром 10 мм. Количество продольных прутков – 4 шт. Квадраты поперечной арматуры проще всего делать из тонкой арматуры или толстой проволоки. Прутки связываются вязальной проволокой. Задача поперечной арматуры – удерживать в определенном положении продольную арматуру, которая и будет воспринимать на себя основную нагрузку.

Перехлест арматурных стержней должен составлять 600 мм. На углах обязательно нужно делать загибы арматуры и желательно усиливать углы дополнительными г-образными хомутами. Не забывайте про защитный слой бетона для арматуры, который должен составлять хотя бы 3 см со всех сторон, то есть арматурный каркас делайте с учетом защитного слоя бетона.

Бетон для армопояса должен быть прочным, маркой М250-М300. Чтобы сделать его вручную, соблюдайте пропорции 1:2:3(цемент, песок, щебень). Воды нужно добавлять 80% от объема цемента, а сам цемент используйте свежий, пятисотой марки.

Установка шпилек под мауэрлат

После того, как был смонтирован и уложен армокаркас, необходимо установить шпильки с шагом примерно в 50 см. , смотрите, чтобы шпильки не попадали на стропила. Для крепежа шпилек высверливается отверстие по центру газобетона глубиной 10 см, вставляется туда шпилька, и накручивается гайка до упора.

Важный совет! Чтобы верхняя часть резьбы шпильки не замазалась в бетоне, ее нужно обмотать скотчем, иначе вы не сможете нормально накрутить гайку для прижатия мауэрлата.

Далее армопояс заливается бетоном, бетон твердеет, и шпильки прочно удерживаются.

Следующим этапом является гидроизоляция мауэрлата от бетона и установка его на шпильки. В мауэрлате предварительно высверливаются отверстия под шпильки. При закреплении гайкой, не забывайте про шайбу.
