Особенности правильного утепления кессона

Вопросом, как утеплить кессон на зиму, задаются практически все владельцы скважин, так как от правильного утепления кессона зависит непрерывное водоснабжение жилья в зимний период. Кроме того, замерзание воды в скважине может стать причиной разрушения системы водоснабжения в целом.

Какие аспекты необходимо учитывать при утеплении скважины?

Теплоизоляционные работы должны быть направлены на герметизацию скважины и системы водоснабжения.

Правильное утепление скважины напрямую зависит от климата местности, в качестве термоизоляционных материалов и уровня грунтовых вод, так как теплоизоляционные работы будут направлены в первую очередь на герметизацию скважины и системы водоснабжения.

Что касается утепления трубопровода, то об этом следует позаботиться еще на этапе монтажа водопровода. Следует учесть тот факт, что трубы не нуждаются в дополнительном утеплении только в том случае, если они прокладываются на глубине более 0,5 метра. Если глубина прокладки водопровода меньше 0,5 метра, то следует дополнительно произвести их теплоизоляцию.

Решить проблему с перемерзанием воды в водопроводной системе, выходом из строя насосного оборудования и автоматических систем призван кессон.

Свойства и назначение кессона

Сам по себе кессон используется не только для размещения насосного оборудования, фильтров и автоматических систем управления подачей воды, но также защищает скважину от замерзания в зимний период.

Кессон показано устанавливать абсолютно для всех скважин, исключением являются только такие, которые расположены в непосредственной близости от отапливаемого помещения и надежно защищены от перемерзания.

По форме кессоны могут быть квадратными, круглыми или прямоугольными, в качестве материала для кессона применяется железобетон, пластик и металл.

Выбор теплоизолятора для утепления кессона

В зависимости от климатических условий, а также от материала, из которого изготовлен кессон, осуществляют выбор оптимального термоизолятора.

В зависимости от климатических условий, а также от материала, из которого изготовлен кессон, осуществляют выбор оптимального термоизолятора.

Для кессонов, изготовленных из железобетонных колец, чаще всего применяют органические утеплители, такие как опилки, сухие листья, торф, камыш, солому и другие.

Для пластиковых и металлических кессонов используют стекловату, полистирол, минеральную вату, пенополиуретан, базальтовую вату и другие термоизоляторы.

Следует помнить о том, что толщина теплоизоляционного слоя должна быть не меньше 30 сантиметров. При утеплении между кессоном и теплоизоляционным слоем необходимо организовать вентиляционный зазор

Натуральные, минеральные и полимерные утеплители идеально подходят для утепления кессонов, оборудованных электронасосом, так как способны защитить оборудование от перемерзания.

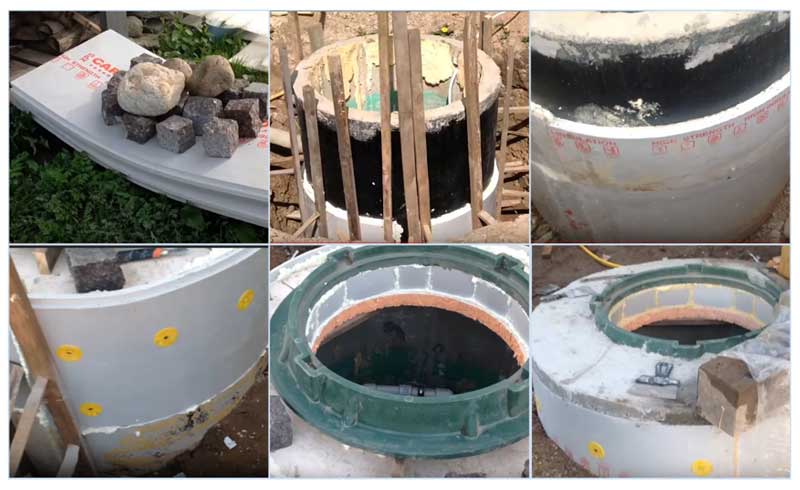

Технология утепления железобетонного кессона

Между кессоном и теплоизоляционным слоем необходимо оставить вентиляционный зазор, шириною в 3-4 сантиметра.

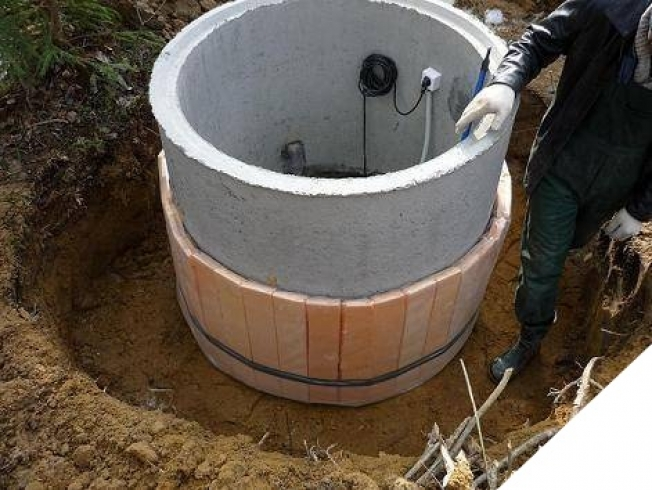

Как правило, кессон, выполненный из железобетона, имеет круглое сечение, так как в качестве материала для его возведения используются железобетонные колодезные кольца.

Так как сама толщина железобетонного кессона составляет от 5 до 10 сантиметров, при эксплуатировании такой скважины в условиях мягкого климата кессон можно не утеплять. Для железобетонных кессонов применяют натуральные утеплители, среди которых наибольшее распространение получили опилки.

Между кессоном и теплоизоляционным слоем необходимо оставить вентиляционный зазор, шириною в 3-4 сантиметра. Вентиляционный зазор улучшит теплоизоляцию кессона и повысить морозостойкость скважины в целом.

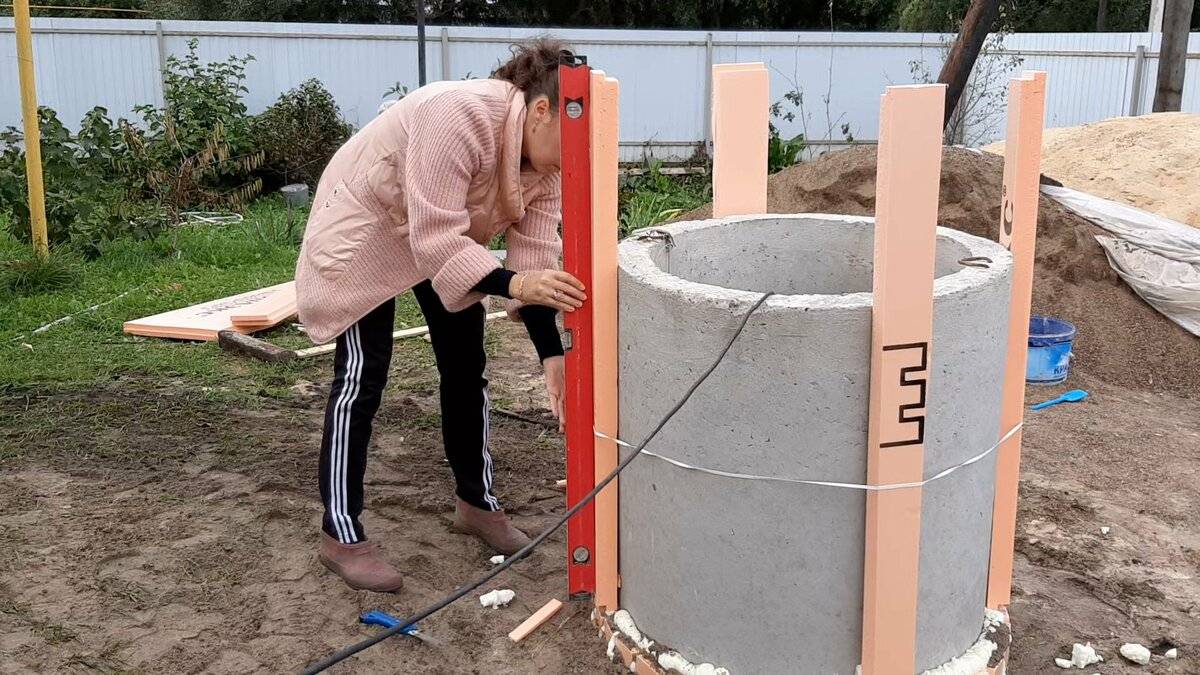

Для обеспечения вентиляционного зазора вокруг кессона на требуемом расстоянии необходимо осуществить монтаж каркаса. При утеплении кессона опилками в качестве каркаса используют армированную сетку. Пространство между каркасом и землей, окружающей, кессон, засыпают опилками. Сверху кессон накрывают крышкой, которая защищает утеплитель от воздействия внешних разрушающих факторов.

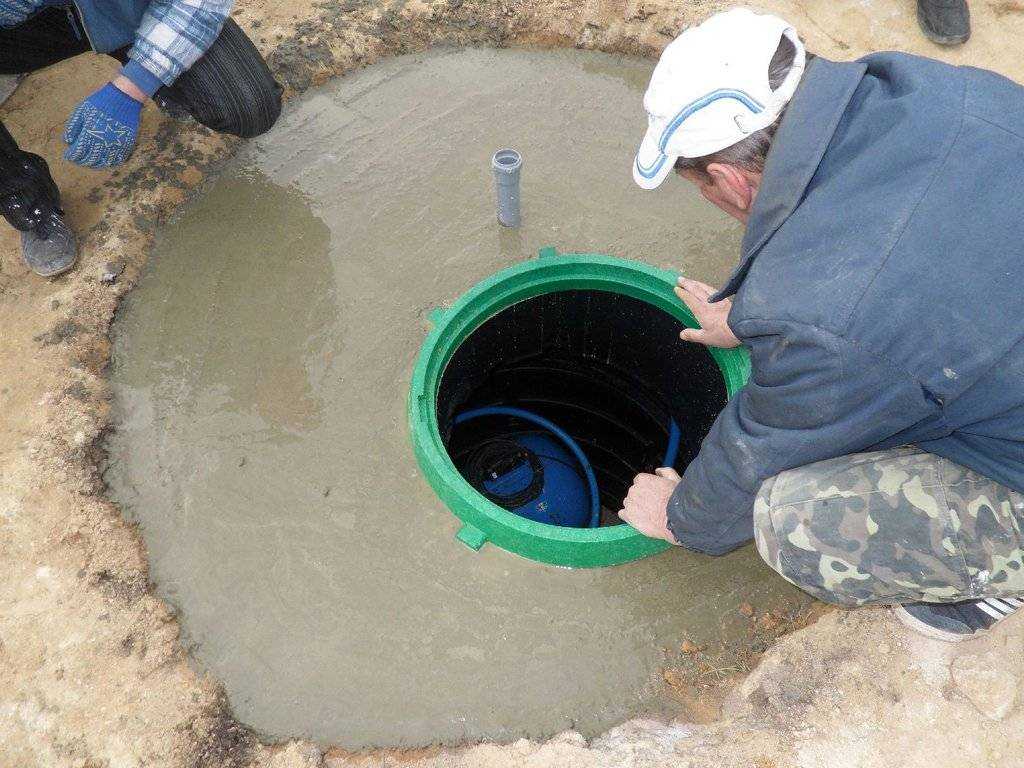

Технология утепления пластикового кессона

В качестве термоизолятора для пластиковых кессонов можно использовать минеральные утеплители.

В конструкции пластиковых кессонов, как правило, предусмотрены специальные полочки, предназначенные для укладки утеплителя. В качестве термоизолятора для пластиковых кессонов можно использовать минеральные утеплители, а также термоизоляторы на основе полимеров.

Укладку утеплителя осуществляют в предусмотренные для этого полочки, если же таких полочек нет, то при использовании минеральной, базальтовой и стекловаты утеплитель фиксируют вокруг кессона при помощи специальной прокаленной проволоки. Также как и железобетонный, пластиковый кессон закрывается сверху крышкой.

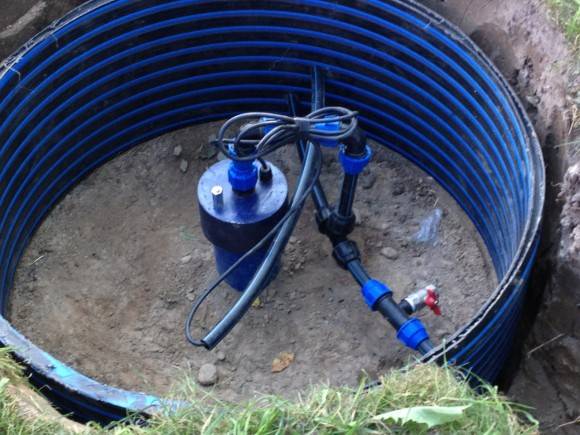

Технология утепления металлического кессона

Теплоизоляционные материалы крепятся вокруг кессона путем обвязки конструкции.

Конструкция металлического кессона не предусматривает наличия специальных полок, предназначенных для укладки утеплителя, следовательно, монтировать теплоизоляционный слой необходимо на некотором расстоянии от кессона, чтобы обеспечить вентиляционный зазор между кессоном и теплоизоляционным слоем.

Теплоизоляционные материалы крепятся вокруг кессона путем обвязки конструкции специальной прокаленной проволокой. Сверху кессон закрывается крышкой, защищающей утеплитель от внешнего воздействия разрушающих факторов, а сам кессон от засорения.

Утепление кессонов пенополиуретаном

Пенополиуретан создает с поверхностью кессона двойной монолит, что обеспечивает большую жесткость конструкции.

Оптимальным термоизолятором для кессонов является пенополиуретан, так как теплоизолятор имеет высокую адгезию, что обеспечивает ему надежную сцепку с любой поверхностью. Благодаря свойствам утеплителя, пенополиуретановый термоизоляционный слой не нуждается в устройстве вентиляционного зазора, так как воздух свободно циркулирует в теплоизоляционном слое.

При утеплении кессона пенополиуретаном нет необходимости делать 30-сантиметровый теплоизоляционный слой, так как энергоэффективность пенополиуретана является намного выше, чем у минеральных и органических утеплителей, следовательно, 3-4-сантиметрового пенополиуретанового слоя будет достаточно для надежной теплоизоляции скважины.

Пенополиуретан создает с поверхностью кессона двойной монолит, что обеспечивает большую жесткость конструкции. Методы использования пенополиуретана смотрите на старничке «Утепление различных промышленных объектов при помощи ППУ». Целесообразным является применение пенополиуретана для утепления металлических и пластиковых кессонов.

Утепление кессона для скважины | Статьи КЗС-Септик

Утепление кессона для скважины

Выбрать и заказать кессон — это еще только половина дела по обустройству защитного резервуара для скважины. Чтобы оборудование для автономного водоснабжения действительно было надежно защищено от негативного воздействия внешних факторов, важно грамотно установить и утеплить хранилище. У нас Вы можете по привлекательной цене купить кессон для скважины и заказать оперативную доставку и профессиональный монтаж с утеплением на Вашем участке в Москве и Московской области.

Что такое кессон

По сути это герметичная емкость, внутри которой располагается скважина, насос, очищающий фильтр, и другое оборудование для автономного водоснабжения на загородном участке. Кессоны бывают изготовлены из разного материала и разной формы, самыми распространенными сегодня являются пластиковые, металлические или бетонные кессоны прямоугольной или цилиндрической формы. В первую очередь предназначением кессонов является защита оборудования и самой скважины от попадания лишней влаги, пыли и грязи, перепадов температуры, деформации от пучения грунта и проникновения непрошенных гостей.

Зачем утеплять кессоны?

В средней полосе России климат отличается довольно сильными температурными перепадами, когда зимой на улице бывает холодно до -20, а летом жара до +30. В таких условиях насос и другое электрическое оборудование крайне уязвимо и может выйти из строя, например, скважина и трубопровод могут замерзнуть зимой, а электрические приборы перегреться летом.

Установка кессонов для скважин осуществляется ниже глубины промерзания почвы, что уже смягчает перепады температур, однако этого недостаточно для полноценной защиты оборудования. Для поддержания средне-комфортной температуры в резервуаре, применяется дополнительное утепление кессонов.

Сегодня на строительном рынке существует множество утепляющих материалов.

Для определения, какой именно материал и метод утепления подойдет, учитываются следующие моменты:

• Материал изготовления кессонов
• Климатические условия региона
• Особенности почвы на участке
• Сезонность использования скважины

Виды утеплителей для кессонов

Материалы, используемые для утепления кессонов, делятся на два основных класса: органические и синтетические.

Органические утеплители

К органическим утеплителям относятся опилки, сухие листья, торф, солома, камыш… Такие материалы сегодня применяются в основном только для кессонов из железобетонных колец и металла. Благодаря своей структуре, они создают воздушную подушку, которая обеспечивает вентиляцию бетонным стенкам. В противном случае бетон может впитывать в себя накопившийся на поверхности конденсат, что повысит уровень влажности внутри кессона и приведет к поломке оборудования.

Синтетические материалы

Широкий ассортимент синтетических материалов позволяет подобрать утеплитель для любого кессона и обеспечить надежную теплоизоляцию в любых условиях климата и почвы. Чаще всего синтетические утеплители применяются для установки пластиковых кессонов на скважины. Стекловата и базальтовая вата, полистирол и пенополиуретан обладают всеми необходимыми качествами для сохранения комфортной температуры внутри кессона как зимой, так и в летнее время.

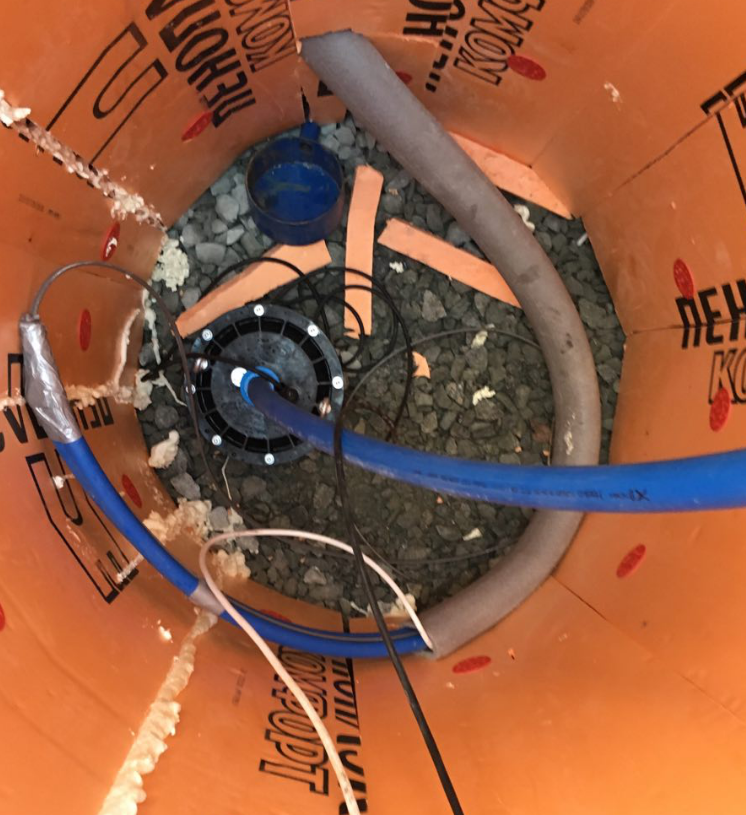

• Пеноплекс — вспененная синтетика с 95% содержанием воздуха. Обладает низкой теплопроводностью и низким влагопоглощением. Он одинаково эффективен при утеплении кессона как снаружи, так и изнутри, а благодаря жесткой структуре напоминает скорлупу.
• Пенофол или вспененный полиэтилен бывает разного вида, выпускается в форме листов, или в виде специальной цилиндрической оболочки для утепления трубопровода. При работе с таким материалом важно исключить внешнюю нагрузку на него, так как даже небольшая деформация может значительно понизить теплоизоляционные свойства конструкции.
• Минеральная вата и стекловата отличаются высокими звукопоглощающими свойствами из-за чего не подходят для использования в районах с повышенной влажностью. Такие утеплители часто применяются для консервации системы водоснабжения на зимний период. Синтетическая вата обладает длительным эксплуатационным сроком и достаточно проста в работе.
• Вспененный пенополиуретан и пеноизол постепенно набирают популярность среди профессионалов. Для утепления кессонов этими материалами необходима специальная техника, которая позволит распылять двухкомпонентный жидкий состав на стенки резервуара. По мере застывания жидкость превращается в слой пористой текстуры с большим количеством воздушных ячеек. Чтобы получилась ровная поверхность при нанесении, необходимы сноровка и опыт работы с таким материалом.

Натуральные + синтетические материалы

Современное автономное водоснабжение на загородном участке сложно представить без целого набора электрических приспособлений, таких как насос, фильтр для очистки воды, клапаны для контроля подачи воды и другие. В связи с этим при работе по установке кессонов для скважин не редким явлением стало комбинирование натуральных материалов и минеральных или полимерных утеплителей. Такой метод позволяет обеспечить надежную защиту электрических приборов от поломок, связанных с резким перепадом температур, который присущ средней полосе России.

Утепление кессона из пластика

Несмотря на способность пластика хорошо удерживать тепло, мы настоятельно рекомендуем дополнительно утеплять кессоны из этого материала. Для этого изначально подбирается подходящий материал термоизоляции.

Котлован для резервуара подготавливается примерно на 30-40 сантиметров шире самой емкости. В этот промежуток и будет закладываться или засыпаться утеплитель. Далее подготавливается все для якорения кессона. Сначала насыпается песчаная подушка толщиной 15 сантиметров. Далее на нее заливается примерно такой же толщины слой бетона, а сверху снова песок, но уже мелкозернистый и всего 10 сантиметров в толщину. На песчано-бетонную подушку устанавливается сам кессон. Так как пластиковый контейнер герметичен, не боится гниения и ржавчины, нет необходимости в проведении дополнительных работ по гидроизоляции, поэтому на следующем этапе приступают непосредственно к утеплению стенок.

Утеплитель выкладывается изнутри или снаружи камеры в специальные отверстия на поверхности кессона. После утепления кессона на него устанавливается верхняя крышка с люком для доступа к оборудованию. Финальным этапом вся конструкция засыпается землей до уровня крышки.

Процесс утепления железобетонного кессона

Одной из главных отличительных особенностей утепления железобетонного кессона является необходимость создания воздушного зазора между стенкой резервуара и слоем утеплителя. Так как для теплоизоляции бетонных резервуаров как чаще применяется насыпной утеплитель, для создания вентиляционной подушки необходимо подготовить каркас, который будет удерживать утеплитель на требуемом расстоянии от кессона. Для такой цели отлично подходит армированная сетка, установленная на расстоянии примерно 3 сантиметра от стенки кессона. В пространство между сеткой и землей засыпается утеплитель. Финальным шагом на установку монтируется крышка.

Утепление металлического кессона

Для кессонов на скважину из металла установленных в теплой климатической зоне достаточно будет расположить его на бетонной подушке и утеплить минватой или листами пеноплекса. Но если речь идет о серьезных перепадах температуры зимой, то необходимо дополнительно утеплить кессон изнутри. Для этого отлично подойдет пенополиуретан, которых надежно фиксируется на металлической поверхности. В пространство между котлованом и кессоном засыпают натуральные материалы, например, опилки, предварительно обработанные средством против гниения. Сверху, как и на другие типы кессонов монтируется двухслойная крышка, в которой между слоями металла проложен слой утепляющего материала. Финальным шагом установка засыпается грунтом.

Критерии выбора утеплителя

Помимо того, как утеплить кессон, необходимо грамотно выбрать чем это сделать. При выборе материала для утепления важно обратить внимание на следующие моменты:

• Утеплитель должен иметь малую гигроскопичность, он не должен впитывать воду и промерзать;
• Теплоизоляционный материал должен быть достаточно прочным, с высоким сопротивлением давлению почвы;
• Утеплитель не должен привлекать и быть уязвимым перед насекомыми и грызунами, чтобы те не могли нарушить целостность конструкции и пробраться к основным элементам системы водоснабжения.

По нашему опыту, наиболее используемый и рекомендованный материал для утепления сегодня — полистирол. Позвоните по номеру, указанному на сайте или напишите в чат поддержки клиентов и наши квалифицированные специалисты подробно проконсультируют Вас по поводу утепления кессона и помогут подобрать наиболее подходящий именно для Вас вариант.

Самые популярные статьи

Как выбрать септик

Канализация для дачи: как сделать и на что обратить внимание

Пластиковый погреб на даче: как правильно установить

Как выбрать кессон для скважины

Выставка «Красивые дома-2022»

Кессоны для скважин на что обратить внимание при выборе

Преимущества пластиковых погребов

Мы на производстве Alta Group!

Скважина, кессон, септик. Все строительство с KZS!

Принцип работы септика

Бизнес-встреча «Выставки загородной жизни Open Village’23»

KZS на выставке Aquatherm Moscow 2023

Где установить септик на участке?

Видеоотчет о выставке «Загородный дом. Весна 2023»

KZS примет участие в бизнес-встрече «Малоэтажная Страна»

KZS принял участие в выставке «Деревянный Дом. Весна — 2023»

Калькулятор расчета стоимости устройства

Калькулятор поможет рассчитать предварительную стоимость септика без учёта монтажа

* Расчёт не является публичной офертой

Количество пользователей

Постоянные жители:

1



2



3



4



5



6



7



8



9+

Гости:

1



2



3



4



5



6



7



8



9+

Количество пользователей

Подсказка:

Для точности расчёта указывайте действительное число, а не максимально возможное. ++

Глубина залегания трубы

Знаете ли вы глубину залегания трубы в месте установки? Воспользуйтесь подсказкой, чтобы рассчитать глубину.

От 40 до 80 см



От 80 до 140 см



Более 140 см

Рассчитать

Не знаю

Глубина залегания трубы

Подсказка:

Расчет глубины трубы для магистрали 110 диаметра.
Расстояние в метрах от точки выхода до места установки станции умножить на 2 см.
К результату прибавить расстояние в сантиметрах от нулевой отметки до нижнего края трубы в точке выхода из дома.
Итог: Получена отметка глубины залегания по нижнему краю трубы на входе в очистное сооружение в сантиметрах. ++

Глубина залегания трубы

Знаете ли вы глубину залегания трубы в месте установки? Воспользуйтесь подсказкой, чтобы рассчитать глубину.

Расчитать:

Необходимо водоотведение?

Принудительное водоотведение рекомендовано при высоком уровне грунтовых вод, когда нет возможности осуществить отвод воды из установки в дренажный колодец.

Да

Нет

Не знаю

Зимнее проживание

Посещаете ли вы загородный дом зимой?
Мы используем эту информацию для того чтобы подобрать оптимальное количество компрессоров.

Да

Нет

Дренажный колодец

Мы можем установить дренажный колодец для слива воды. Однако дренажный колодец не рекомендуется устанавливать в глиняный грунт.

Да

Нет

Дренажный колодец

Количество колец:

2

3

Не знаю

Повторное использование воды:

Да

Нет

Дренажный колодец

Подсказка:

При повторном использовании воды устанавливается насос для введения воды обратно в систему. ++

Водопотребители

Ванна:

Кухонная раковина:

Джакузи / большая ванна:

Водопотребители

Подсказка:

Мы учитываем то, что некоторые водопотребители могут быть неиспользованы и включаем в расчёт количество людей.++

Мелкие водопотребители

Раковина в санузле:

Унитаз:

Мелкие водопотребители

Подсказка:

Мы учитываем то, что некоторые водопотребители могут быть неиспользованы и включаем в расчёт количество людей.++

Автоматические водопотребители

С помощью данной информации мы можем расcчитать, сколько воды может быть использовано одновременно без вмешательства человека.

Посудомоечная машина:

Стиральная машина:

Автоматические водопотребители

Подсказка:

Мы учитываем то, что некоторые водопотребители могут быть не использованы и включаем в расчет количество людей.++

Дополнительные штрихи

Декоративный камень:

Декоративный камень поможет полностью скрыть крышку станции из вида.

Да



Нет

Модуль СМС-информирования:

Вам будут приходить сообщения на телефон, если в системе произойдет сбой.

Да



Нет

Дополнительные штрихи

Подсказка:

Декоративный камень выполнен из легкого, прочного и морозоустойчивого стеклопластика, снаружи полностью имитирует камень. Рекомендуется установка СМС-модуля для более точного контроля за состоянием системы.++

Предварительная смета

Подсказка:

Данная смета не является итоговой, так как не учтены индивидуальные предложения и акции.

Итоговая смета составляется только после выезда специалиста на объект.

Получить консультацию

Нажимая на кнопку, вы соглашаетесь с условиями Политики конфиденциальности.

Ваша заявка отправлена!

В течение 24 часов наш менеджер свяжется с вами для уточнения деталей заявки.

устройство как сделать с нуля

Автономное водоснабжение на удаленном от городской инфраструктуры участке не роскошь, а насущная необходимость. Не так ли? Чаще всего в качестве источника воды используется колодец, который нуждается в специальном устройстве – кессоне, который необходим для защиты оголовка от неблагоприятных воздействий и вандалов.

Желающие обустроить кессон для колодца своими руками расскажут, как его лучше сделать и где установить. Основываясь на наших рекомендациях, любой домашний мастер сможет обустроить устье источника воды. Здесь вы узнаете, какие материалы и инструменты для этого потребуются.

Подробно рассмотрим четыре варианта возведения конструкций, разберем нюансы их монтажа. А видеоролики, содержащиеся в материале, наглядно продемонстрируют процесс монтажа различных видов кессонов.

Содержание статьи:

• Что такое скважинный кессон и зачем он нужен?
• Практичные разновидности
• Как сделать кессон самостоятельно?
  • Вариант №1 — монолитная бетонная конструкция
  • Вариант №2 — кессон из бетонных колец
  • Вариант №3 — бюджетная кирпичная камера
  • Вариант №4 — герметичный металлический контейнер
• Выводы и полезное видео по теме

Что такое скважинный кессон и зачем это нужно?

Кессон — емкость, надежно защищенная от проникновения воды. Первоначально они использовались исключительно для подводных работ; позже для них были найдены и другие области применения.

В частности, в верхней части колодца были установлены герметичные камеры. Стандартный кессон имеет очень простую конструкцию. Это контейнер, который закрывается сверху люком.

Кессон для колодца представляет собой герметичную емкость, предохраняющую оголовок от воздействия низких температур и проникновения грунтовых вод

Через него в камеру спускается человек для проведения профилактических и ремонтных работ. В днище устройства находится ввод кожуха, в боковых стенках — вводы для кабеля и водопроводных труб.

Крышка и в некоторых случаях стенки кессона утеплены. Чаще всего для этой цели используют пенопласт или вспененный полимер. Камера классической конструкции выполнена в виде цилиндра высотой около 2 м и диаметром не менее 1 м.

Такие размеры выбраны не случайно. Высота бака обусловлена ​​необходимостью защиты установленного внутри него оборудования от воздействия низких температур. Участок ввода водопровода и оголовок колодца должны располагаться ниже уровня промерзания грунта.

Чаще всего это глубина порядка 1-2 м. Именно эта величина определяет глубину размещения дна камеры и, соответственно, ее высоту.

Диаметр емкости тоже выбран не случайно. Достаточно установить необходимое оборудование и разместить внутри человека, который будет спускаться для проведения технического обслуживания или ремонта колодца.

При этом нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а слишком большая будет стоить слишком дорого. Ведь герметичные камеры — довольно дорогое оборудование.

Размер ящика должен точно соответствовать количеству снаряжения, которое в нем будет размещено. Кроме того, человек, спустившийся к служебным устройствам, должен иметь возможность свободно в нем поместиться.

Герметичный контейнер, заглубленный в землю, выполняет две основные функции:

• Защита оборудования от низких температур. Зимой вода из колодца подвергается воздействию отрицательных температур. В таких условиях он может замерзнуть и испортить, а то и вовсе разорвать трубопровод.
• Защита подземных вод. Кессон предотвращает попадание грунта в устье скважины, тем самым продлевая срок службы оборудования.

Кроме того, кессон является удобным местом для размещения всего оборудования, необходимого для эксплуатации скважины.

Здесь обычно устанавливают , различные системы водоподготовки, скважинный переходник, запорную арматуру с электро- или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водоснабжением.

Влагозащищенная камера надежно защищает все это оборудование от несанкционированного доступа, от повреждения грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей должны быть дополнительно изолированы. Для этих целей подходят только негигроскопичные виды утеплителя

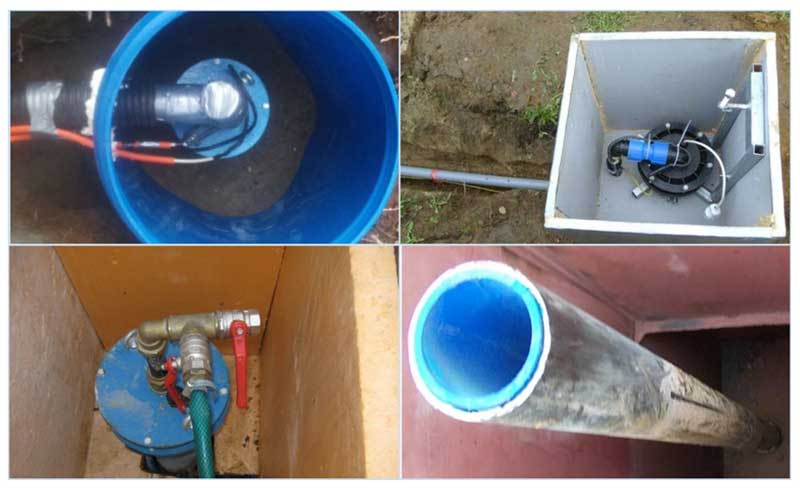

Практические разновидности

Для изготовления кессона может быть использован любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Пластиковые камеры абсолютно герметичны, легки и просты в установке. Они могут быть различных размеров и форм. К сожалению, изготовить их самостоятельно практически невозможно

Практика показывает, что чаще всего на оголовок устанавливается кессон из:

• Пластмассы. Практичное решение, отличающееся отличной герметизацией и малым весом, что значительно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплыванию компенсируют заливкой на месте камеры бетоном по контуру.
• Металл чаще всего сталь. Достаточно прочный и очень прочный вариант. Качественно сделанная металлическая камера герметична, не выскакивает и не деформируется. Для предотвращения коррозионных повреждений необходима качественная гидроизоляция.
• Бетон. Очень прочная и долговечная конструкция. Большой вес препятствует всплытию бака и значительно усложняет его транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе внутрь будет проникать влага.
• Кирпичи. Прочный, экономичный и долговечный вариант. Обладает хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры довольно сложен, его может выполнить только человек, имеющий навыки каменщика.
• Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень прочная конструкция. Отличается простотой монтажа: собирается из элементов, соединенных замками системы «паз-шип».

Все эти варианты имеют свои плюсы/минусы. Для выбора оптимального проекта необходимо взвесить, что будет важнее лично для вас, например, дороговизна или скорость строительства, долговечность эксплуатации или эффективность строительства и др.

Желающим сравнить практичность и технические характеристики Предлагаем ознакомиться с плюсами и минусами обеих разновидностей.

Как сделать кессон самостоятельно?

При желании домашний мастер может изготовить кессон любого типа. Важно определиться с материалом, из которого будет изготовлена ​​емкость, и ее размером. Рассмотрим несколько вариантов, достаточно простых в реализации.

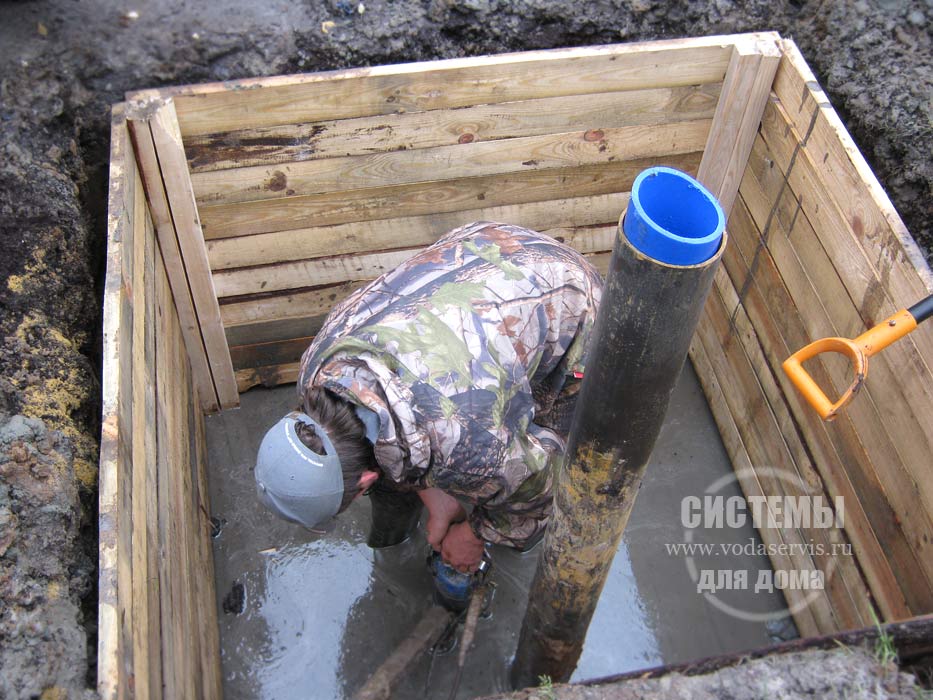

Вариант №1 — монолитная бетонная конструкция

Для монолитного бетонного кессона оптимальной будет четырехугольная форма. Это значительно облегчит процесс возведения опалубки. Для начала определяемся с размером котлована, который нам предстоит вырыть под конструкцию.

Длина основания обычно равна ширине и рассчитывается следующим образом. К внутреннему размеру кессона прибавляем толщину двух стенок, равную 10 см, и двух пазух по 15 см каждая. В последнюю мы будем впоследствии засыпать грунт.

Определив ширину и длину ямы, вычисляем ее глубину. Она должна быть на 0,3-0,4 м больше высоты стены камеры. Таким образом, на дне ямы можно будет обустроить дренажный слой.

Эту технологию выбирают, когда не планируется бетонирование основания строения. Если требуется бетонное дно, учитывается его высота. Кроме того, глубина котлована рассчитывается так, чтобы поверхность покрытия конструкции находилась на одном уровне с уровнем почвы.

Для определения типа будущей конструкции проводим гидрогеологическую оценку дна карьера. Оптимально делать это весной, когда грунтовые воды поднимаются на максимальную высоту.

Если дно сухое, можно обойтись дренажным слоем. Если дно ямы влажное, есть смысл обустроить полностью герметичное дно конструкции. В противном случае грунтовые воды могут затопить кессон.

Изготовление любого кессона начинается с рытья котлована. Если кожух расположен не по центру конструкции, оборудование внутри камеры будет легче расположить, а человеку будет удобнее работать в ней

При разметке будущего котлована обратите внимание на то, что камеру лучше располагать по отношению к кожуху не симметрично. Так внутри бака будет больше свободного места для работы спустившегося в него человека.

Кроме того, в этом случае оборудование можно разместить с большим удобством. Определившись с размером и расположением котлована, приступаем к земляным работам.

В ходе их выполнения можно сразу вырыть траншею к дому под водопроводные трубы. После того, как яма будет готова, приступайте к обустройству дренажа.

Он будет состоять из двух слоев:

1. Песчаная подушка высотой около 10 см. Насыпать песок и тщательно его утрамбовать.
2. Щебень высотой около 15 см.

Такой дренаж не позволит воде, попавшей в кессон, оставаться внутри. Она быстро уйдет в подполье. Далее приступаем к обустройству опалубки. Можно выполнить два варианта его установки.

Первый предполагает использование стен котлована в качестве наружных стенок опалубки. Закрываем борта ямы плотным полиэтиленом, чтобы вода из бетона не уходила в землю. После этого приступаем к обустройству каркаса из арматуры.

Это конструкция, в которой стенка карьера используется как часть опалубки. Его необходимо накрыть толстой пленкой и проследить, чтобы арматура не касалась покрытия

Для него можно взять крупнозернистую стальную сетку-сетку или связать ее самостоятельно с шагом 30 см. Закрепляем арматуру так, чтобы она оказалась внутри будущего слоя бетона, после чего устанавливаем вторую стенку опалубки.

Для нее можно взять щиты или древесно-полимерные плиты. Второй вариант обустройства опалубки предполагает использование сбитых досок из досок.

Устанавливаются в яму так, что образуют двойные стены. Между ними монтируется арматура и конструкция готова к заливке. Этот способ потребует использования большего количества досок, но дает возможность обустроить дренажные пазухи, что невозможно в первом варианте.

Пазовые пазухи необходимы при высоком залегании грунтовых вод, иначе кессон зальет.

Приступаем к заливке бетона. Ручное перемешивание раствора – очень трудоемкий процесс. Гораздо проще взять бетономешалку в аренду или сделать ее своими руками из металлической бочки подходящего размера.

При изготовлении опалубки любого типа не забываем монтировать в нее корпуса для вводов силового кабеля и трубопроводов, под которые заранее копаем траншею

Для подачи раствора в опалубку необходимо сделать специальный лоток, вполне подойдет и вертикально срезанная водосточная труба, которая использовалась ранее. Бетон заливается небольшими слоями, каждый из которых необходимо тщательно утрамбовывать.

Для уплотнения нам понадобится электрический вибратор. Это специальный инструмент, который стоит довольно дорого. Если есть возможность, было бы неплохо взять его в аренду. Если нет, то придется использовать другой способ уплотнения – стыковку.

Для его реализации необходимо предварительно изготовить специальное устройство. Берем тонкую трубу, шпильку или кусок арматуры и привариваем к ней ручки.

Полученный инструмент резко погружают в свежезалитый бетон. Затем начинаем его снимать, делаем это медленно, раскачивая устройство из стороны в сторону. В процессе заливки воздух и вода поднимаются на поверхность, и бетон уплотняется.

После того, как вся конструкция будет залита, ее необходимо как следует просушить. Первые 3-5 дней бетон еще не схватился и нуждается в поддержании во влажном состоянии.

Дело в том, что в процессе затвердевания в его верхних слоях продолжается активное испарение воды. При недостатке влаги верхние слои бетонной конструкции начинают трескаться, что приводит к снижению прочности всей камеры.

Поэтому после заливки бетон регулярно обрызгивают водой или, в случае жары, накрывают влажной тканью. Через неделю можно будет снять опалубку.

Однако полную прочность бетон наберет только через 28 дней. Именно тогда можно приступать к отделочным работам. Проще всего будет установить заводскую плиту перекрытия.

В качестве верхнего перекрытия камеры можно использовать бетонную плиту, а можно выполнить горизонтальную опалубку и залить конструкцию нужной формы. При этом не забудьте оставить люк под крышкой

Другой вариант – залить пол, предварительно выполнив горизонтальную опалубку. Все работы по установке опалубки и заливке бетонного раствора проводятся аналогично уже проведенным. После полного высыхания конструкции не забудьте провести гидроизоляционные работы.

Процесс заливки бетонного кессона поэтапно будет представлен следующей фотоподборкой:

Галерея изображений

Фото

Шаг 1: В котлован, подготовленный для заливки нижнего яруса кессона, укладываем геотекстиль и установить армирующий каркас

Этап 2: Сооружение опалубки для заливки нижней части кессона по запланированным размерам

Этап 3: Залить раствор в построенную для нижней части опалубку, выровнять верхний край с уровня и ждать не менее 14 дней, пока монолит «схватит»

Шаг 4: Действуя таким же образом, заполните необходимое количество ярусов. Не забываем оставить в стене отверстие для ввода трубы

Шаг 5: Для устройства монолитного перекрытия снова сооружаем опалубку с дощатым основанием

Шаг 6: В подготовленную для заливки пола опалубку укладываем полиэтилен и установить армирующую сетку

Шаг 7: Залить раствор в опалубку для перекрытия в один прием, дождаться застывания монолита 28 дней

Шаг 8: Устраиваем опалубку для заливки горловины кессона, усиливаем металлическим уголком, после закалки устанавливаем люк

Устройство кессона нижнего яруса

Сооружение опалубки для нижнего ярус

Заливка бетоном опалубки

Заливка многоярусной конструкции

Дощатое основание под перекрытие

Монтаж гидроизоляции и армирования

Заливка перекрытия над кессоном

Устройство горловины кессона

Вариант №2 — кессон из бетонных колец

Устройство забойного кессона из бетона начинается с подготовки котлована. Его глубина рассчитывается аналогично монолитной конструкции. Высота дна конструкции зависит от ее типа.

Также может быть герметичным или представлять собой дренажный слой. Выбор типа осуществляется с учетом уровня залегания грунтовых вод.

Рассмотрите вариант с герметичным дном. Выкапываем котлован необходимой глубины, выравниваем дно и укладываем на него песчаную подушку высотой около 10 см. Хорошо утрамбуйте.

Перед установкой бетонные кольца необходимо обработать гидроизоляционным материалом, например, битумной мастикой. В противном случае они будут пускать воду в камеру и достаточно быстро разрушаться.

Готовим бетонное дно к установке. Сверлим отверстие под печку. Затем с помощью специального оборудования аккуратно опускаем днище вниз, пропуская обсадную трубу в подготовленное отверстие. Ставим печь на песчаную подушку.

Начинаем подготовку к установке бетонных колец. Каждую из них аккуратно промазываем гидроизоляционным составом, например, битумной мастикой и даем высохнуть.

Опускаем кольца в яму, тщательно обрабатывая каждый стык крепежным составом. Некоторые специалисты советуют запенивать швы, объясняя это тем, что при движении земли раствор разрушится, и больше пенопласта должно остаться невредимым.

Получившиеся швы обрабатываем гидроизоляцией. Лежим сверху на потолке с люком.

Монтаж бетонных колец осуществляется только с использованием специального оборудования. Важно укладывать элементы так, чтобы они максимально точно подходили друг к другу.

Кессон готов. Остается только заполнить пустоты вокруг конструкции.

Вариант №3 — бюджетная кирпичная камера

Ее устройство напоминает конструкцию монолитного кессона из бетона. Начнем с рытья котлована. Его можно вкопать ровно под будущую емкость или сделать немного больше.

Второй вариант предпочтительнее. Предполагает заполнение всех пустот, в которые может наливаться дождевая вода, после возведения и высыхания стен камеры.

В первом случае кирпич будет уложен впритык к стенке ямы, но гарантий, что за ним не будет пустот, никто дать не может.

Фотогалерея

Фото

Этап 1: Под строительство кессона выкапываем котлован из кирпича, дно которого трамбуем и заливаем бетоном

2 этап: Кладка стен кирпичного строения в полкирпича, гидроизоляция снаружи

3 этап: После установки оборудования и подключения коммуникаций проверяем систему

4 этап: После проверки нормальной работы узлов и целостности труб засыпаем песком пространство между котлованом и стенами и устанавливаем люк

Выемка под кирпичный кессон

Возведение кирпичных стен

Ввод труб и подключение оборудования

Устройство горловины кессона

Независимо от герметичности дна кессона под кирпичную камеру делается ленточный фундамент, ширина которого должна быть несколько больше толщины будущая кладка. По периметру сооружения выкапываем траншею глубиной около полуметра, засыпаем ее слоем песка высотой 10-15 см и хорошо утрамбовываем.

Будущий фундамент не обязательно должен быть бетонным. Как вариант, можно засыпать траншею обломками кирпича, крупным щебнем и залить песчано-цементным раствором.

После того, как кладка установлена, можно приступать к кладке. На фундамент укладываем гидроизоляцию, это может быть как рубероид, так и любой другой подходящий материал.

Кладку начинаем с угла, швы хорошо заполняем раствором. Время от времени контролируем качество работы отвесом и уровнем. Когда высота кладки достигает уровня кабельных вводов и , между кирпичами вставляем гильзы под вводы.

Кирпичный кессон может быть изготовлен из бывших в употреблении материалов. Такое решение можно считать очень практичным и экономичным.

Доводим кладку до нужной высоты. Дайте ему высохнуть, затем оштукатурьте или обработайте специальным раствором для гидроизоляции.

Приступаем к обустройству днища бака. Если он должен быть герметичным, на высоте 4-5 см от уровня дна устанавливаем армопояс. Затем залить бетоном. Его высота должна быть около 15 см. Если дно не должно быть герметичным, укладываем слой щебня и хорошо утрамбовываем.

Перекрытие кирпичного кессона может быть разным. Можно уложить готовую плиту или сделать это своими руками. Во втором случае на верхние стенки камеры кладем отрезки швеллеров, брусьев или досок.

Закрепляем вентиляционный канал, люк и втулку под оросительной трубой на нужном уровне. Затем полученную конструкцию накрываем жестью или полиэтиленовой пленкой, если обрешетка уложена без зазоров.

Фотогалерея

Фото

Преимущества строительства кессона из кирпича

Блоки из пенобетона вместо кирпича

Кессон из силикатного кирпича

Котлован из битого кирпича

Для укрепления конструкция на высоте 4-5 см от его основания выставляем армирующую сетку. Залейте бетон и подождите, пока он высохнет. После этого обустраиваем горловину камеры. Затем наполняем бак до уровня грунта и монтируем люк.

Если есть желание удешевить строительство, верхний этаж можно не заливать бетоном. Его можно засыпать грунтом, обустроив горку высотой 0,3-0,4 м.

Вариант №4 — герметичный металлический контейнер

Металлический кессон может быть любой формы, чаще всего это определяется имеющимся материалом. Для четырехугольной камеры нужен металл 3-5 мм и пруток или арматура сечением 10 мм.

Круглый контейнер может комплектоваться отрезками технической трубы диаметром 1250 мм для корпуса и около 600 мм для горловины.

Выбирая форму будущей емкости, учитываем, что чем меньше количество сварных швов, тем меньше вероятность их разрушения и, соответственно, потери герметичности камеры.

Форма металлического кессона часто определяется наличием материала у его владельца. Если есть промышленная труба, она будет круглой; для четырехугольных камер необходим металлопрокат

Начнем с расчета подготовки котлована. Выкопайте яму нужного размера и выровняйте ее дно по уровню.

Обсадную трубу обрезаем на высоте 40-50 см от дна и временно закрываем полиэтиленом или ветошью. Подготовленные металлические детали очищаем от ржавчины и укладываем на дощатый настил, что предотвратит их возможное загрязнение в процессе эксплуатации. Начинаем с изготовления дна.

Заготавливаем деталь нужной формы и вырезаем в ней отверстие, в которое будет вставляться втулка для кожуха. Для его монтажа мы используем двусторонний сварочный шов.

Если делаем четырехугольную камеру, боковые стенки вырезаем из металла. Размечаем их и вырезаем отверстия для ввода кабеля и трубопровода. Соединяем дно и боковые стенки.

Металлические камеры необходимо тщательно обработать гидроизоляционным средством. Для наружных работ используется битумная мастика; внутри используется грунтовка, краска и антикоррозийный состав

Устанавливаем на место крышку бака. Не забывайте, что все сварные швы необходимо выполнять только двусторонними. Это обеспечит необходимую герметичность кессона.

Привариваем горловину и пенал для вентиляции. Привариваем гильзы под кабель и трубопровод к стенкам камеры. Закрепляем петлю из бруска или арматуры, которая понадобится для фиксации строп. Прикрепите люк или крышку.

Приступаем к гидроизоляционным работам. Все сварные швы, как внешние, так и внутренние, тщательно очищаются от шлака.

После этого несколько раз обрабатываем их защитным составом. То же самое делаем со всей конструкцией. В итоге у нас должна получиться многослойная наружная битумная гидроизоляция. Внутри наносим грунтовку, краску и антикоррозийный состав.

Фотогалерея

Фото

Преимущества монтажа металлического кессона

Штатив для погружения кессона в яму

Монтаж кессона без технических средств

Подъемное оборудование при монтаже кессона

При необходимости утепляем камеру. Для этого можно использовать экструдированный пенополистирол или другой утеплитель. Важно, чтобы он не был гигроскопичным.

Металлический кессон готов, его можно опускать в яму. Для монтажа конструкции используется кран, оснащенный мягкими стропами. Устанавливаем над котлованом деревянные бруски, на которые ставим емкость.

Затем убираем опоры, и конструкцию очень осторожно и медленно опускаем вниз, насаживая на кожух. Кессон, поднявшийся на дно котлована, обязательно выравнивается.

В гильзы укладываем трубы и кабель. Проверка гидроизоляции. Повторно обработайте места, где он был поврежден во время установки.

После того, как кессон был опущен на дно котлована, следует выровнять его дно по уровню и проверить целостность гидроизоляционного слоя, который мог быть поврежден при монтаже

Втулку привариваем к корпусу или вспениваем, если корпус пластиковый. Выполняем работы по герметизации вводных участков силового кабеля и трубопровода. Затем можно засыпать кессон.

Если вы не хотите строить на небольшом дачном участке подземную камеру для техники, рекомендуем ознакомиться с вариантом. В случае сезонного использования источника воды это отличный вариант.

Выводы и полезное видео по теме

Видео №1. Как установить металлический кессон:

Видео №2. Процесс изготовления монолитного бетонного кессона:

Видео №3. Как обустроить кирпичный кессон:

Существует множество способов самостоятельно сделать кессон для колодца. Какой из них выбрать, зависит от особенностей участка, квалификации домашнего мастера и его финансовых возможностей.

В любом случае, при правильном и качественном проведении всех работ, полученная герметичная камера будет надежно защищать устье скважины от промерзания и попадания поверхностных талых и паводковых вод. Это обеспечивает бесперебойную подачу чистой воды в дом.

Расскажите о своем опыте обустройства кессона для скважины на загородном участке. Пожалуйста, напишите в поле ниже. Здесь вы можете прокомментировать предоставленную нами информацию и задать вопросы.

кольца пластмассовые, металлические или бетонные

Кессон для водозаборной скважины — специальная камера устья гидротехнического сооружения на уровне ниже земной поверхности. Его устанавливают над водозаборной шахтой, чтобы добиться максимально комфортного доступа, и для последующей установки оборудования автономного водоснабжения.

Состав

1. Функции и назначение
2. Типы и конструкции
3. Железобетонная конструкция
4. Кирпичное строительство
5. Металлическое изделие
6. Пластиковые кессоны

9 0011 Монтаж готовых конструкций или изготовление своими руками

7. Техническое обслуживание и эксплуатация

Функции и назначение

Устройство кессона

В холодный зимний период эксплуатация скважин усложняется. Во время морозов поднимаемая с глубины вода замерзает и портит или разрывает насосное оборудование. Для нормальной работы колодца владельцу необходимо следить за тем, чтобы его оголовок был теплым. С помощью кессона можно создать такие условия.

Устройство типового кессона для скважины несложное. Это емкость, не пропускающая стоки воды. Его помещают в землю и прикрепляют к кожуху. Теплоизоляция защитит ствол скважины от холода.

Кессон предназначен для установки оборудования, работающего под давлением. В ней он закрыт не только от подземных вод, но и от насекомых и грызунов.

Внутри конструкции можно разместить все устройства, необходимые для пользования колодцем:

• системы очистки и фильтрации обратного осмоса;
• насосный агрегат;
• Трубы и арматура, в том числе с электрическим и пневматическим приводом;
• Блок автоматического управления.

В боковых стенах имеются технические отверстия для проведения электрических проводов и водопровода.

Кессоны круглой или прямоугольной формы. Первая секция должна быть не менее метра, иначе внутрь кессона вряд ли поместится человек. Размеры рассчитываются в соответствии с потребностями. Излишне маленькая конструкция будет неудобна для установки оборудования и проведения ремонтных работ. Негабаритная конструкция слишком дорогая.

Без кессонного резервуара выходы из колодца оборудуются только в теплых помещениях. Дополнительно необходимо установить скважинный адаптер – компактный адаптер, устанавливаемый в обсадную колонну. Обустроить его проще, чем кессон, но дальнейшая профилактика и осмотр скважины будет сложнее.

Типы и конструкции

Кессон из бетонных колец

Кессон из железобетона и железобетонных колец, кирпича, пластика, металла и полимерпесчаной смеси. Производительность во многом зависит от материала, из которого изготовлена ​​герметичная камера.

Железобетонная конструкция

Кессон из армированного материала или железобетонных колец для колодца прочный и долговечный. Первый вариант предполагает изготовление конструкции своими руками. Готовится основание, на которое монтируется железная арматура для стен, а затем происходит заливка. Во втором случае на оборудованное основание укладывают бетонные кольца, изготовленные в заводских условиях, а сверху устанавливают плиту с покрытием.

Чем хорош бетонный кессон:

• прочный и прочный;
• устойчив к механическим воздействиям и подвижкам грунта;
• много весит.

Последний показатель не позволяет кессону всплывать при подъеме уровня грунтовых вод, в связи с чем конструкция не требует дополнительного крепления в грунте при монтаже.

Большой вес является как преимуществом, так и недостатком конструкции. Монтаж колец не осуществим без использования спецтехники, транспортировка тоже связана с трудностями.

Также бетон поглощает влагу, которая проникает в кессон и разрушает его стенки. Чтобы конструкция прослужила дольше, необходимо качественно ее гидроизолировать.

Недостатком бетонного кессона является плохая теплоизоляция. Чтобы создать подходящую температуру для работы оборудования, нужно утеплить камеру.

Кирпичный дом

Кирпичный дом

Кирпичный кессон имеет аналогичные преимущества и недостатки. На постройку уйдет гораздо больше времени, но при строительстве можно использовать битый и бывший в употреблении материал.

К достоинствам кирпичных конструкций относятся:

• высокая надежность и долговечность;
• относительно низкая теплопроводность;
• рентабельность.

По цене кирпичный кессон, особенно если он из б/у материала, дешевле всех остальных вариантов.

К недостаткам также можно отнести способность материала впитывать влагу, что приводит к необходимости гидроизоляции.

Металлическое изделие

Металлический кессон

Представляет собой большую металлическую коробку с вваренными в стенки резьбовыми втулками для прокладки линий связи. Изготавливается из листового металла, толщиной 3-4 мм, лучше стали. Алюминиевые кессоны менее долговечны, но и дешевле.

По конструкции металлический кессон прост, надежен, герметичен и долговечен. Гибкость металла предотвращает появление трещин в конструкции. Нужна обязательная качественная изоляция.

Конструкция из тяжелого металла устойчива к набуханию земли. Не требует дополнительной фиксации при установке. Но и с установкой из-за тяжести контейнера придется повозиться. К недостаткам также можно отнести подверженность коррозии и высокую теплопроводность.

Кессон пластиковый

Устройство готового кессона пластиковый

Легкий, простой в установке, долговечный, не боится ржавчины, полностью герметичен. Пластик обладает хорошими теплозащитными показателями, поэтому часто используется без дополнительного утепления, его не нужно защищать от грунтовых вод. Один из самых недорогих вариантов: цена намного ниже, чем у металлического кессона для колодца. Стоимость бюджетных мини-конструкций из полимеров начинается от 1000 рублей, а самый дешевый металлический бак стоит около 9.000 руб.

Кессон пластиковый для колодца состоит из двух частей: надкессонной и кессонной. Первые могут быть меньшего сечения. Отличительной особенностью конструкций является обжимная муфта, обеспечивающая герметичность стыка обсадной колонны с кессонной емкостью. В комплект могут входить специальные трубы, используемые для прокладки проводов, трубы для воды и другие элементы, облегчающие эксплуатацию.

Полимерные изделия имеют два недостатка: подверженность деформации и плавучесть. Их следует монтировать на специально оборудованную бетонную площадку.

Полимерные песчаные варианты по качеству аналогичны пластиковым, но более устойчивы к деформации. Жесткость, необходимая для работы кессона, достигается добавлением в полимерную матрицу песка.

Монтаж готовых конструкций или изготовление своими руками

Монтаж монолитной бетонной конструкции

Кирпичный кессон проще всего создать своими руками, так как работа с бетонными кольцами потребует привлечения специальной техники. Перед началом работы стоит сделать чертеж, чтобы наглядно представить будущее сооружение. Для возведения кессона подготавливается бетонное основание, на котором впоследствии возводятся кирпичные стены, а на них устанавливается перекрытие с люком.

Возможны два варианта обустройства таких конструкций: с засыпкой и без. В первом выкапывается котлован, больше по размерам, чем будущее сооружение. Когда стены кессонной емкости возведены и хорошо просохли, пустоты засыпают землей. При втором способе готовится котлован точно по размерам будущего строения. На стене выкладываются кирпичи, однако нет гарантии, что за ними не останется пустых мест. Метод засыпки требует больших трудозатрат, но тара выходит более качественной и служит дольше.

Сооружение возводится на высоту около двух метров, чтобы было удобно работать, устанавливать оборудование и заглублять емкость ниже точки замерзания.

Что касается размещения готового изделия, то для него также потребуется котлован, который больше кессона не менее чем на 30 см. Это способствует более аккуратному монтажу с исправлением совпадения трубы скважины и втулки под нее . Также дает возможность утеплить стены или укрепить, что необходимо пластиковой таре.

Монтаж металлического контейнера осуществляется в следующей последовательности:

1. Перед установкой наружная часть покрывается гидроизоляцией. Внутри грунтуется и утепляется.
2. Создается основание — песчаная подушка с бетонной плитой сверху.
3. Колодезная труба обрезана по размеру.
4. Кессон укладывается над приямком на брусьях или швеллерах и подгоняется до совпадения обсадной трубы и вкладыша.
5. Выполняется полный монтаж кессонного бака.
6. Выкапываются траншеи для водоснабжения.
7. В стенки кессонного резервуара для входов вварены втулки. В них вкручиваются детали штуцера с выводом на требуемых потребителей.

Схема установки пластикового колодца на колодец

В конце проводится дополнительная теплоизоляция и гидроизоляция, емкость засыпается землей.

Установка пластиковой конструкции очень похожа на установку металлического кессона. Отличие в том, что при герметизации соединения колодезной трубы с муфтой нужна не сварка, а клей ПВХ. Трубы пропускают через стены не через резьбовые втулки, а через специальные муфты, закрытые уплотнительными заглушками.

Важной особенностью пластика является то, что нет необходимости в изоляции от воды и холода, но требуется незаменимая защита от придавливания грунтом.
