Когда хотят сказать хорошо о доме, то говорят «теплый дом». Обеспечить  теплом свое жилье можно по-разному, но очень важно его сохранить, чтобы сэкономить свои финансы и ресурсы планеты. Поэтому при новом строительстве и ремонтных работах одной из главных задач становится утепление квартир и домов, в том числе, утепление межэтажных перекрытий.

Когда необходимо утеплять?

Теплообмен в помещении во многом зависит от его расположения, особенно от наличия сверху или снизу неотапливаемых помещений. В зависимости от этого на перекрытиях между теплым и холодным  помещениями возникает потеря тепла. Как это происходит:

1. В случае наличия на верхнем этаже холодного пространства следует ожидать, что перекрытие будет иметь более низкую температуру. При этом теплый воздух, поднимаясь верх охлаждается за счет нагрева перекрытия и общая температура помещения снижается.
2. Если не отапливается нижнее помещение, например, подвал, то холодным будет пол. Кроме того, что это, в целом, тоже будет охлаждать помещение, существует опасность разрушения такого перекрытия из-за конденсирующейся влаги на холодной поверхности и попадания ее во внутрь перекрытия с последующим его разрушением.
3. В случаях, когда верхнее и нижнее помещения имеют одинаковую температуру утепление перекрытия в большей степени выполняет задачу звукоизоляции.

Материалы

Среди всего разнообразия материалов, предлагаемых на рынке для утепления, выбор должен основываться с учетом таких главных требований, как:

1. Материал должен обеспечивать защиту помещения от тепловых потерь и снижение расходов на энергоресурсы.
2. Быть пожаробезопасным и не иметь никаких вредных для здоровья выделений.
3. Не создавать опасной нагрузки на перекрытия, то есть вес не должен превышать расчетные показатели строения.

Самыми применяемыми для выполнения этих задач стали следующие материалы:

1. Минеральная вата.  Она имеет неплохие показатели по тепло и звукоизоляции, при этом доступную цену и удобство в использовании. При монтаже не требуется специальных устройств и работа может производиться одним человеком. Минеральная вата не токсична и устойчива к высоким температурам.
2. Качества пенопласта схожи с минеральной ватой. Но такой материал имеет жесткую структуру и выпускается в виде плит. Важно при выборе его для обеспечения теплозащиты уделять внимание пожаробезопасным свойствам. Такой пенопласт будет стоить дороже. Кроме того, при нагревании пенопласт способен выделять токсичные элементы, а потому его не рекомендуют для жилых помещений, особенно детских и спальни.
3. Пенополиуретан обеспечивает хорошую теплоизоляцию при меньшем слое, обладает небольшим весом и высокой плотностью заполнения пространства. Но для его использования требуется специальная техника и квалифицированные исполнители. Поэтому его использование не так широко распространено.
4. Насыпные материалы. Главным их преимуществом является обеспечение плотности теплозащитного слоя без образования пустот. К этой категории относятся:
   1. керамзит, наиболее часто применяемый материал, обладающий хорошими теплоизоляционными свойствами, но с ограничением в применении для чердачных перекрытий из-за большого веса;
   2. опилки могут применяться для утепления перекрытий с большой осторожностью, потому что не обеспечивают необходимой пожаробезопасности;
   3. эковата доступна по цене и обеспечивает необходимую защиту от холода, при этом обладает высокой износостойкостью и пожаробезопасностью.

Для тех, кто ценит жизненное пространство и не хочет терять 15 и более сантиметров высоты помещения существуют современные разработки специальных панелей, обеспечивающих прекрасную теплозащиту при небольшой толщине. Примером могут служить панели Teplofom. Изготовленные из экструзионного пенополистирола с армированной сеткой и покрытием из полимерцемента, они обладают прекрасными характеристиками по теплозащите при толщине от 10мм. В разряд достоинств такого материала входит прочность, долговечность и устойчивость к неблагоприятным условиям, а так же доступная цена.

Особенности утепления

Утепление перекрытий не сводится только к созданию дополнительного слоя, который обеспечит сохранения тепла в помещении. Система утепления должна учитывать и циркуляцию влаги. В теплом помещении, при наличии холодных поверхностей, на них образуется конденсат. Эта влага может проникать внутрь утеплителя, накапливаться там и вызывать рост плесени или приводить к гниению утеплителя и материала перекрытия. Не менее важно, чтобы обеспечивалась вентиляция помещения, иначе плесень будет появляться уже в самом помещении. Поэтому система утепления перекрытия выполняется в виде слоеного пирога, состоящего из самого утеплителя и мембран, предназначенных для защиты утеплителя от влаги.

Составляющие и порядок их расположения в  таком пироге будут зависеть от того, между какими помещениями находится перекрытие.

Чердачные

Эти перекрытия отделяют жилое помещение от неотапливаемого чердака. С учетом того, что теплый воздух поднимается к перекрытию, хорошая теплоизоляция способна сократить потери тепла на 30%. Но, не менее важной задачей для системы теплоизоляции чердачного перекрытия является возможность сохранить в помещении нормальную влажность и хорошую вентиляцию на чердаке. В противном случае конденсат, оседающий на балках, стропилах и  кровле, приводит к развитию грибка и постепенному их разрушению.

Чтобы защититься от неприятных последствий попадания влаги в утеплитель, особенно это касается такого материала, как минеральная вата, перед его укладкой обязательно используется пароизоляционная мембрана. Она задерживает влагу от поступающего наверх теплого воздуха и сохраняет утеплитель в сухом состоянии.

Необходимо будет произвести защиту от возможного попадания влаги сверху, от крыши. Для этого верхним слоем утепления будет гидроизоляционное покрытие. Оно может одновременно служить защитой от выветривания утеплителя, поскольку чердачное помещение обязательно должно проветриваться.

Читайте подробнее: Утепление чердака.

Цокольные

Цокольный этаж представляет собой связующее звено между фундаментом дома и жилыми помещениями. Чаще всего здесь обустраиваются подвалы. Нахождение непосредственно на грунте обуславливает низкую температуру цокольного этажа, если при этом нет утепления перекрытия, то потери тепла могут достигать 20%. Но это не единственная причина для утепления такого перекрытия. Если его не сделать, то воздействие тепла от жилого помещения может приводить к разрушению самого фундамента из-за постоянной смены промерзания и оттаивания грунта.

Обычно такое утепление осуществляется еще на стадии строительства. Если это не было сделано или существующее утепление не выполняет свои функции, то можно выполнять работы двумя способами: утепляя пол с внутренней стороны либо потолок со стороны цокольного этажа. Как и в случае утепления чердачного перекрытия, надо учитывать, что на внешней стороне перекрытия может образовываться конденсат, соответственно утеплитель необходимо защищать пароизоляционными  мембранами.

Межэтажные

В случае, когда перекрытие находится между двумя отапливаемыми этажами, с утеплением и пароизоляцией нет проблем. Исключением могут быть варианты, когда часть помещения расположена над неотапливаемой мансардой или имеет выступающую часть, непосредственно контактирующую с открытым пространством. Для таких исключительных случаев будет разумно предусмотреть теплоизоляцию по варианту цокольного этажа, чтобы снизить потери тепла, обеспечить сохранность строения от влаги.

Некоторые хозяева частных домов или дачных строений интересуются, нужна ли теплоизоляция, если зимой отдельные помещения не будут отапливаться. Разумеется, если сверху будет расположено холодное помещение, то увеличатся потери тепла, решением в таком случае может быть правильно выполненная звукоизоляция межэтажного перекрытия.  Для нее могут использоваться те же материалы, что и для теплоизоляции, в частности, минеральная вата или пенопропилен и др. Это позволит, даже при отключенном отоплении на одном из этажей, сохранять тепло на других.

Читайте также: Шумоизоляция межэтажных перекрытий.

Пола на верхнем этаже

Оборудовать перекрытия системой теплоизоляции можно разными способами. Выбор будет зависеть от конструкции, материала перекрытия, а так же от применяемого утеплителя.  Более простым в техническом исполнении, а соответственно распространенным способом считается утепление пола на верхнем этаже, поэтому стоит рассмотреть, как это выполняется для разных конструкций перекрытий.

Балочных перекрытий

Балочными называются перекрытия, в которых нагрузка распределяется между поперечными балками, расположенными на равном расстоянии. На них укладывается и крепятся элементы напольного покрытия  верхнего этажа и потолка нижнего. Такая конструкция имеет свободное пространство между несущими балками, которое возможно заполнить теплоизоляционным материалом. В зависимости от вида домостроения балки могут быть изготовлены из дерева или металла.

Деревянные балки распространены для частных домов и дачного домостроения за счет простоты монтажа и доступности материала, но предел возможной нагрузки на такие перекрытия невысок. Для строений, где предполагается высокая нагрузка более подходят металлические балки. Принцип утепления перекрытия в этом случае такой же, но необходимо более внимательное отношение к попаданию влаги. Одним из недостатков таких перекрытия может быть коррозия металла при повышенной влажности.

По деревянным балкам

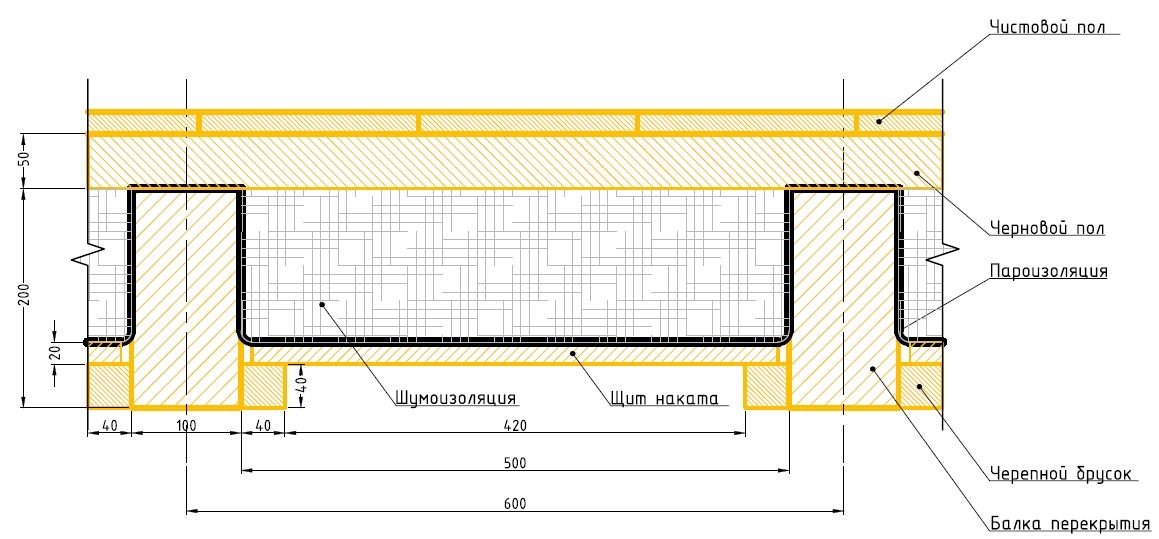

Балки таких перекрытий могут изготавливаться из дерева в виде бруса с сечением порядка 100мм и высотой 150-200мм. Поверх этих балок укладываются лаги из досок, а на них крепится пол, возможен вариант без лагов, но их наличие улучшает условия эксплуатации и увеличивает долговечность. К этим же балкам снизу крепится потолочное покрытие.

Теплоизоляция таких перекрытий осуществляется заполнением пространства между балками утеплителем. Обычно для деревянных перекрытий применяют различные виды минеральной ваты, пенопласт или пеноплекс, сыпучие материалы (керамзит), реже применяется вспененный полиуретан. Примерный план работы по теплоизоляции перекрытия по деревянным балкам будет следующим:

1. На балки укладывается слой пароизоляции. Это очень важный момент, чтобы обеспечить сухой слой утеплителя и защитить сами несущие балки от влаги и плесени. Поэтому лучше приобрести для этого специально разработанные мембраны, но допустимо применение фольги или полиэтиленовой пленки. Такой слой перекроет доступ влажного воздуха внутрь утеплителя.
2. Снизу подшивается потолок. После подшивки потолка получается конструкция из отдельных коробов между несущими балками.
3. Все короба заполняются утеплителем. Необходимо учитывать, что при заполнении короба мягким материалом надо выбирать размер укладываемого материала на 20мм больше, чтобы он плотно с небольшой распоркой лег между балками.
4. При укладке двух слоев утеплителя делать это надо внахлест, чтобы перекрывать швы предыдущего слоя. Уложенный утеплитель проклеивается лентой на стыках, для обеспечения цельности утеплительного слоя.
5. Поверх уложенного утеплителя настилается еще один слой пароизоляции. У выбираемого материала главным качеством должна быть способность пропускать испарения из слоя утеплителя и задержки влаги, попадающей в утеплитель сверху. Для таких покрытий имеются соответствующие мембраны со специальной перфорацией.  В случае, когда перекрытие выполняется для неиспользуемого чердака теплоизоляция может считаться завершенной на данном этапе.
6. Если перекрытие выполняется над цокольным этажом или на используемом чердаке, то на слой утеплителя укладываются лаги, а на них кладут собственно пол. Небольшое воздушное пространство между мембраной и полом, равное толщине лагов создает возможность вентиляции перекрытия и защиты от возникновения плесени.

По металлическим балкам

Использование металлического профиля (швеллеры, двутавры) в качестве несущих конструкций перекрытия значительно повышает его прочность и долговечность. Такие балки позволяют увеличить пролеты при уменьшении собственных размеров. Металл не подвержен гниению и поражению грибком. Но при обустройстве теплоизоляции металлические балки становятся «мостиками холода», а за счет конденсации влаги на их поверхности возникает угроза коррозии. Если защитить от коррозии может антикоррозийная обработка, то улучшить теплоизоляционные качества можно только покрывая балку слоем вспененного полиуретана, но для этого необходимо специальное оборудование.

Еще один способ улучшить теплоизоляцию с металлическими балками — это обернуть каждую балку слоем утеплителя и поверх пароизоляционной мембраной. В остальном технология утепления по металлическим балкам не отличается от процесса утепления по деревянным балкам.

Сборно-монолитные

Сборно-монолитные перекрытия выполняются из полых прочных блоков (вкладышей), укладываемых между балками. Затем вся конструкция покрывается армирующей сеткой и заливается бетоном. Для изготовления блоков используется керамика, пенобетон, газобетон и др. Такое перекрытие обладает высокой прочностью и хорошими теплоизоляционными свойствами. Эти свойства объясняются наличием воздушных пустот в блоках.

При необходимости дополнительно произвести теплоизоляцию сборно-монолитного перекрытия это можно сделать двумя вариантами.

1. С использованием бетонной стяжки.
   1. выравнивается и очищается вся поверхность перекрытия;
   2. на ней расстилается гидроизоляционное покрытие;
   3. укладываются лаги;
   4. пространство между лагами заполняется выбранным материалом для утепления;
   5. следующим этапом выполняется бетонная стяжка толщиной не менее 30мм, поверх которой производится финишное покрытие.
2. Первый вариант предполагает заметную потерю пространства за счет толщины  укладываемых лагов и бетонной стяжки. Чтобы избежать этих потерь, можно воспользоваться современными панельными материалами, имеющими многослойную структуру и позволяющими с минимальными потерями сохранять тепло. Одним из успешных отечественных разработок  в этой области стали панели Teplofom. При толщине от 10мм  они обеспечивают высокую степень теплоизоляции за счет многослойной структуры. При этом обладают прочностью и гибкостью. Монтаж такого теплоизоляционного слоя  несложен:
   1. поверхность перекрытия тщательно очищается и выравнивается;
   2. после этого на нее наносится специальный клеевой состав, на который крепятся панели;
   3. важно, чтобы укладка производилась плотно без зазоров на стыках;
   4. необходимо дождаться полного высыхания клея и оклеить все зазоры между стенами и панелями уплотнительной лентой, после чего можно приступать к чистовой отделке пола.

Безбалочных перекрытий

Безбалочные перекрытия собираются из элементов высокой прочности (железобетонные плиты, панели), которым не нужны поперечные балки для распределения нагрузки. Плиты опираются на несущие стены и специально установленные колонны с капителями. Основные разновидности безбалочных перекрытий это:

• сборные, выполненные из отдельных элементов;
• монолитные, когда монтируется опалубка с армирующей сеткой, а созданное пространство заполняется слоем бетона.

За счет высокой плотности материала, используемого для безбалочных перекрытий, они имеют хорошую защиту от влаги и не подвержены коррозии. При этом устройство теплоизоляции будет уместно создания теплого пола в жилом помещении.

Теплоизоляция для безбалочных перекрытий производится аналогично сборно-монолитным перекрытиям.

Потолка на нижнем этаже

Нередко возникают ситуации, когда теплоизоляция перекрытия не может быть проведена на верхнем этаже. Причинами могут быть нежелание уменьшать высоту помещения, невозможность сделать это на чердаке, нежелание демонтировать уже имеющийся пол и др. В этом случае можно произвести теплоизоляционные мероприятия на потолке нижнего этажа. Для этого применяются те же утеплительные материалы, что и для потолка.

Утепления потолка можно произвести двумя способами.

1. Каркасный. В этом случае на потолке монтируется каркас, который затем заполняется выбранным утеплителем. Для этого по периметру помещения крепится деревянные или металлические направляющие, а затем укладываются рейки, создающие обрешетку для укладки утеплителя. Чаще всего утеплителем служит минеральная вата, пенопласт и др. Сверху утеплитель защищается пароизоляционной мембраной, поверх которой монтируется гипсокартон или другой твердый материал в качестве наружной оболочки.
2. Бескаркасный. Такой метод позволяет экономить пространство, так как его толщина будет значительно меньше каркасного. При бескаркасном методе утеплительный материал крепится непосредственно к поверхности потолка. Это обстоятельство требует очень серьезной подготовки поверхности. Должны быть заделаны все сколы и трещины, желательно добиться идеально ровной поверхности, чтобы обеспечить плотное прилегание материала. В качестве утеплителя для бескаркасного метода лучше выбирать твердые утеплители в виде плит и панелей. Такие плиты при помощи клея крепятся к потолочной  поверхности с максимальной плотностью и отсутствием зазоров на стыках. После высыхания клея осуществляется крепление специальными дюбелями зонтиками. В результате получается ровная плотная поверхность, готовая к финишной отделке.

Панели Teplofom – простой и эффективный способ утепления

Как использование панелей Teplofom может упростить процесс теплоизоляции межэтажных перекрытий:

1. Они могут применяться для любых видов перекрытий.
2. Небольшой вес дает возможность производить работу самостоятельно.
3. Создаваемый теплоизоляционный слой не боится влаги, а значит отпадает необходимость в гидро- и пароизоляции.
4. Панели могут применяться для любых помещений и работают одинаково хорошо на чердаках и в подвалах.

Чтобы удовлетворить все потребности, выпускаются следующие модификации теплоизоляционных панелей Teplofom:

• Teplofom+  выпускается толщиной от 10мм до 100мм, что позволяет применять даже в самых суровых климатических условиях;
• Teplofom-SP  оснащаются специальным соединением шип-паз. Это позволяет упростить монтаж, создавая при этом цельную прочную конструкцию. Такие панели могут использоваться и для монтажа внутренних перегородок;
• Teplofom-PL выполнены из слоя пенополистирола с двусторонней облицовкой из влагостойкой фанеры. Такой материал может без какой-либо дополнительной термоизоляции применяться для кровли, пола, перегородок.

Заключение

Через не утепленные перекрытия, которые граничат с неотапливаемыми цокольными, подавальными и чердачными пространствами теряется до 30% тепла. Теплоизоляция перекрытий позволят существенно снизить затраты на отопление и повысить комфортность проживания. Выполнить теплоизоляцию возможно различными способами. Для этого применяются разнообразные материалы, дающие возможность сделать это самостоятельно и по разумным ценам. Но для выполнения таких работ необходимо учитывать правильность использования выбранных материалов и соблюдать технологию монтажа, чтобы обеспечить надежность и долговечность перекрытия.

Вам может быть интересно

Утепление погреба

Звукоизоляция межэтажных перекрытий: советы, материалы.

Утепление крыши: советы и порядок работы для мансардных, прямых и скатных крыш

Советы по шумоизоляции входных и межкомнатных дверей

Утепление межэтажного перекрытия по деревянным балкам для первого этажа над подвалом, второго и выше

Для устранения самых больших потерь тепла в жилом доме нельзя обойтись без изоляции. Процесс утепления перекрытия первого этажа по деревянным балкам, расположенным над подвалом, начинается еще на этапе строительства, но можно выполнить работу и после постройки. Также необходима обязательная теплоизоляция и звукоизоляция горизонтальных конструкций верхних этажей.

Не забудь поделиться с друзьями!

Содержание статьи

• Преимущества дерева
• Правильная конструкция перекрытия
• Слои утепления
• Утеплители
  • Различные виды ваты
  • Пенопласт и пеноплекс
  • Керамзит
  • Полиуретан
  • Опилки
  • Пароизоляция
• Технология работ

Преимущества дерева

Перекрытиями называют горизонтальные конструктивные элементы зданий и сооружений, разделяющие их на этажи или отделяющие от технических помещений (чердака или подвала). В зависимости от того, из какого материала построено здание, перекрытия могут быть монолитными, сборными железобетонными либо деревянными.

Для строительства частного дома более всего подходят перекрытия по деревянным балкам, так как вес их меньше, чем у конструкций из других материалов, да и возведение их своими руками обходится дешевле и проще.

Деревянные межэтажные перекрытия могут устраиваться в домах из любого материала, за исключением монолитного железобетона. Возводятся они одновременно со строительством стен, по мере сооружения последних на высоту очередного этажа. В каркасных деревянных зданиях перекрытия могут выполняться одновременно с устройством каркаса всего здания, еще до его утепления и обшивки.

Правильная конструкция перекрытия

Межэтажные перекрытия из дерева устраиваются по балкам. В качестве их обычно используют брус. Размер сечения зависит от величины пролета, который необходимо перекрыть, а также от величины предполагаемой нагрузки на перекрытие и используемых пород древесины. Чаще всего применяется брус с шириной сечения 100 мм и высотой сечения 150-200 мм.

Далее само перекрытие образуется путем монтажа досок пола верхнего этажа и подшива материалов потолка нижнего этажа. Часто можно видеть, что доски пола укладываются прямо на балки, но правильнее сначала смонтировать по балкам лаги, а уже по ним делать настил из досок. Второй вариант наиболее предпочтителен, так как позволит произвести правильное межэтажное утепление по деревянным балкам.

Дело в том, что в пироге, на который так похожа начинка межэтажного перекрытия, обязательно должны присутствовать слои пароизоляции.

Они выполняются из специальной мембраны с определенным коэффициентом паропроницаемости, а верхний слой мембраны пропускает пар только в одном направлении – из утеплителя в воздух. Поэтому между мембраной и дощатым щитом пола необходима воздушная прослойка, которая будет отводить пар из-под досок. Иначе последние просто начнут гнить.

Мембрана в этом случае укладывается на балки межэтажного перекрытия, а воздушный зазор образуется за счет толщины лаг, уложенных перпендикулярно балкам.

Пар отводится из-под досок через специально прорезанные в полу отверстия или щелевые плинтусы, используемые для окантовки периметра помещения.

Обратите внимание! Нижний слой мембраны должен быть из материала с очень низким коэффициентом паропроницаемости.

Это необходимо, чтобы влага из нижних помещений не просачивалась наверх через межэтажные перекрытия, а также не задерживалась в слоях утеплителя. Весь воздух из этажа должен отводиться в атмосферу только через вентиляционные каналы или окна для проветривания.

Слои утепления

Итак, если представить себе пирог утепления межэтажного перекрытия в разрезе, он будет состоять из следующих слоев:

• доски покрытия пола верхнего этажа;
• лаги;
• пароизоляция пола;
• балки с проложенным между ними слоем теплозвукоизоляции;
• пароизоляция потолка;
• облицовка потолка.

В многоэтажных зданиях утепление межэтажного перекрытия актуально только в случае, если это перекрытие выполнено между подвалом и первым этажом, а также в случае перекрытия между верхним этажом и неотапливаемым чердаком.

Если же перекрытие разделяет два жилых отапливаемых этажа, то роль изоляционного материала для утепления ничтожна. В этом случае гораздо более важны звукоизоляционные свойства конструкции. Притом что тепло- и звукоизоляционные материалы входят в одну группу при классификации по назначению и технологическому признаку, свойства их могут быть различны.

Эти различия и нужно учитывать, применяя тот или иной материал в конкретном межэтажном перекрытии.

Утеплители

В качестве межэтажного утеплителя деревянного дома могут применяться различные теплоизоляционные материалы:

• стекольная вата;
• базальтовая вата;
• шлаковата;
• пенопласт;
• пеноплекс;
• керамзит;
• вспененный полиуретан;
• стружки, опилки.

Выбор основывается на доступности материала, его стоимости, характеристиках. Так, минеральная вата и керамзит наиболее приемлемы с точки зрения пожарной безопасности. В тоже время пеноплекс не впитывает влагу, не слеживается, отличается высокими теплоизоляционными свойствами. Иногда материалы комбинируют, увеличивая теплозащиту.

Различные виды ваты

Наиболее часто для утепления межэтажных перекрытий берут различные виды строительной теплоизоляционной минеральной ваты. Их изготавливают путем расплавления и вытягивания волокон исходного сырья. Далее эти волокна на специальных станках переплетаются и формируются в маты или рулоны. В отдельных случаях такие маты или рулоны прошиваются синтетическими нитями для увеличения прочности изделий.

Для стекловаты сырьем служат отходы и бой стекольного производства, для минваты и базальтовой ваты применяют расплавы изверженных горных пород. Шлаковату получают путем расплавления доменного шлака.

Различные виды ват имеют отличающиеся свойства. У них разная плотность, разный коэффициент теплопроводности. Эти характеристики зависят не только от вида исходного сырья, но и от заданных параметров производства.

Пенопласт и пеноплекс

Это два сходных по свойствам и по способу производства материала. Исходным сырьем для их изготовления служат пластические массы различного состава. В процессе производства они вспениваются и при застывании формируются в листы правильной геометрической формы. Различие заключается в том, что пеноплекс при формировании выдавливается через специальное устройство – экструдер.

И пенопласт, и пеноплекс имеют в своем объеме закрытые поры, наполненные газом. Только в пенопласте это обычный воздух, а при вспенивании пеноплекса, как правило, используется углекислый газ. По коэффициенту теплопроводности оба материала практически идентичны. Но в связи с тем, что в массе пеноплекса поры распределены более равномерно и сами они имеют практически одинаковый размер, прочность его намного выше.

Очень часто при формировании листов из пеноплекса их торцы делают не ровными, а в виде двух или нескольких уступов. При утеплении два смежных листа, соединяясь при монтаже друг с другом, обеспечивают лучшую изоляцию, так как стыки не продуваются и хорошо держат тепло.

Керамзит

Керамзитом называют строительный материал, представляющий собой множество овальных гранул – окатышей со средним диаметром от 10 до 20 мм. Материал этих гранул – глина и сланцевый песок. Сами окатыши получают путем обжига в специальных печах заранее заготовленных полуфабрикатов. При нагревании в объеме керамзита появляются разные по величине поры, вследствие чего он имеет очень малую плотность. Один кубический метр насыпного керамзита может весить всего 300 кг. Для сравнения можно отметить, что один кубометр древесины сосны при естественной влажности весит 500-550 кг.

Обратите внимание! Керамзит представляет собой экологичный материал. Он прочен и не подвержен гниению или разложению.

Полиуретан

Вспененный полиуретан применяют, как правило, для утепления подвальных и чердачных перекрытий. Его просто наносят при помощи специального оборудования, а позже он вспенивается на воздухе и принимает объемную форму. Преимуществом применения такого материала является то, что он заполняет все неплотности и щели в конструкции перекрытий, позволяя сделать герметичную водо- и ветронепроницаемую теплозащиту.

Опилки

Стружки и опилки в последнее время применяют гораздо реже, но совсем недавно их также использовали для утепления межэтажных перекрытий, засыпая имя полости между балками. Чтобы такой утеплитель не подвергался гниению внутри перекрытий, его обрабатывают специальными составами, убивающими гнилостные бактерии и древоточцев. При укладке стружки или опилки перемешивают с известью.

Пароизоляция

Чтобы правильно утеплить межэтажные перекрытия, недостаточно использовать только материалы, обладающие теплоизоляционными свойствами. Если не защитить утеплитель от действия влаги, находящейся во внутреннем объеме помещений, в материале будут размножаться различные микроорганизмы, которые впоследствии могут привести к возникновению плесени или грибка. Чтобы избежать этого явления, необходимо изготовить правильную пароизоляцию утеплителя.

В качестве пароизоляции можно использовать любой из множества вариантов, производимых промышленностью. Готовые защитные мембраны очень широко представлены на рынке строительных материалов. При строительстве и утеплении частного дома своими руками можно использовать подручные материалы, если знать их прочностные и пароизоляционные свойства и правильно их применять.

В качестве основного слоя, коэффициент паропроницаемости которого должен быть минимальным, можно использовать обычную полиэтиленовую пленку или фольгу. Этот слой укладывается ниже утеплителя, препятствуя проникновению в него паров влаги из подвала или из нижнего этажа.

В качестве второго слоя, который будет находиться сверху утеплителя, можно использовать вощеную бумагу или пергамин. Эти материалы обладают большей паропроницаемостью, чем фольга или полиэтилен. Они будут способствовать свободному выходу паров из толщи утеплителя вверх.

Технология работ

Самым эффективным будет утепление межэтажного перекрытия, если оно выполняется в процессе строительства. Именно в этом случае можно учесть все тонкости и применить все доступные материалы.

Если межэтажное перекрытие еще не готово, а только представляет собой набор деревянных балок, уложенных на несущие стены, необходимо смонтировать на нижней поверхности слой пароизоляции, а после этого подшить потолок нижнего этажа. В результате, если смотреть на перекрытие со стороны верхнего этажа, оно будет представлять собой несколько длинных коробов, образуемых балками и покрытием потолка.

Вот в эти короба и нужно уложить утеплитель. После того как материал будет уложен в пространство между балками, его необходимо накрыть вторым слоем пароизоляции. Листы или полотнища необходимо соединить между собой внахлест и проклеить. Сразу по верхнему слою пароизоляции монтируются лаги, на которые впоследствии будут укладываться доски пола верхнего этажа.

Если же делать утепление готового межэтажного перекрытия, как это часто бывает во время капитального ремонта жилых домов, утеплитель придется монтировать с нижней стороны перекрытия. Для этого со стороны потолка нижнего этажа или подвала устраивается каркас по деревянным брускам или металлическим профилям. Между элементами каркаса при помощи специального крепежа закрепляется утеплитель. Далее по каркасу вплотную к утеплителю монтируется нижний слой пароизоляции и потолочное покрытие.

Правильно выполненное утепление будет защищать от морозов, от жары в летнее время, обеспечит хорошую звукоизоляцию.

Передовой подход к изоляции подвесных деревянных полов

Финтан Уоллес

Четверг, 14 февраля 2019 г.

Финтан из нашей технической группы обсуждает проблемы тепловых потерь, связанные с подвесными деревянными полами, и описывает передовой подход к их решению.

На рубеже 18-го века, когда технология строительства перешла от дощатых полов, укладываемых прямо на землю, к подвесным деревянным перекрытиям над вентилируемой камерой, нововведение решило существенную проблему. Раньше деревянные полы были склонны к сырости и гниению из-за их прямого контакта с влажной землей. Теперь свободное движение воздуха в вентилируемом пространстве между полом и половицами гарантировало, что древесина не будет разрушаться таким образом.

Однако новая техника проектирования создала другую проблему. Холодный воздух под половицами, защищающий их от сырости, создавал сквозняки внутри здания, а неизолированные, плохо запечатанные полы с тех пор сделали полы в объектах наследия термически неэффективными и трудно обогреваемыми. На самом деле, потери тепла через пол могут быть гораздо более значительными, чем потери тепла через стены или потолок, и тем не менее они часто являются основными областями улучшения тепловых характеристик. Более того, получение теплоэффективного и воздухонепроницаемого подвесного пола путем модернизации соответствующей системы, включающей изоляцию, воздухонепроницаемую мембрану и пароизоляционный слой (VCL), может быть относительно легко достигнуто. Если это указано и выполняется в соответствии со стандартами передовой практики, это может улучшить как комфорт, так и энергоэффективность без ущерба для структуры здания или эстетики собственности.

Рис. 1. Типичная конструкция подвесного пола с четким вентилируемым пространством. Источник: Агентство по охране окружающей среды, Ирландия

Как изолировать

между опорными балками (рис. 2). Подробнее см. в нашем подробном руководстве по установке .

Это обычно включает в себя поднятие половиц и, при условии, что они находятся в достаточно хорошем состоянии, их можно восстановить после улучшения тепловых характеристик. Любые поврежденные половицы или балки также могут быть заменены в рамках проекта модернизации. В некоторых случаях, если к полу можно получить доступ снизу, также можно частично изолировать балки снизу, что компенсирует тепловые мосты через деревянные элементы, но это нечасто. Размер и глубина подполья под подвесным полом будут различаться, и там, где под зданием есть голая земля, может быть целесообразно применить на земле влагонепроницаемую мембрану, чтобы помочь контролировать влажность в подполье. Однако наиболее важным соображением является перекрестная вентиляция в подполье, которую необходимо сохранить, убедившись, что вентиляционные отверстия, встроенные в стены, не закрыты и не закрыты каким-либо образом. Глубина изоляции должна быть указана, чтобы обеспечить требуемый уровень теплового улучшения, не влияя на движение воздуха через подполье.

Подводные камни при выборе материала

Поскольку улучшения тепловых характеристик пола не будут видны после завершения проекта, даже если голые половицы останутся открытыми, на выбор материалов не влияет указанное разрешение на строительство. Тем не менее, многие из наиболее часто используемых изоляционных материалов не идеальны для улучшения подвесных полов по разным причинам.

Обычные непроницаемые (не дышащие) плиты PIR/PUR с фольгированным покрытием обычно используются при модернизации подвесных полов, и это может обеспечить некоторые преимущества тепловых характеристик, по крайней мере, в краткосрочной перспективе. Однако этот подход не идеален как из-за жесткости изоляционного материала, так и из-за его неспособности обеспечить поглощение и постепенное рассеивание пара.

Рисунок 3. Жесткая плита с фольгированным покрытием между старыми деревянными брусами Рисунок 4. Изоляционные плиты с фольгированным покрытием и вспенивающейся пеной сопоставьте контуры жесткой теплоизоляции с существующими брусьями. Это может привести к образованию зазоров, через которые может происходить утечка воздуха (рис. 3), что снижает тепловые характеристики изоляции. Если зазоры достаточно велики, они могут даже позволить секциям изоляционной плиты провалиться в подполье и на землю под ним, что сделает изоляцию неэффективной. Часто эту проблему решают с помощью расширяющейся пены для заполнения зазоров (рис. 4), но это решение может быть только временным, поскольку и установка, и затвердевшая пена не обладают гибкостью, поэтому любое структурное движение может привести к повторному образованию зазоров. Недышащие свойства этих материалов также означают, что если какая-либо влага проникнет в структуру пола в течение срока службы здания, она будет бороться за высыхание.

Для более гибкого решения также часто используется минеральная вата вместо жесткой изоляции из плит, поскольку ее можно аккуратно уложить между балками, поддерживая проволочной сеткой или сеткой (рис. 5). Это решает проблему теплопотерь через зазоры, но изоляционные свойства материала могут снижаться из-за «продувания» холодного воздуха из подполья через рыхло структурированные волокна (рис. 6). Значительное движение воздуха в изоляцию и через нее может серьезно снизить уровень теплового улучшения, которого можно достичь с помощью этого подхода.

Рис. 6. Тепловые потери при установке гибкой изоляции без мембран

Передовое решение

Рис. 7. Воздействие воздушного потока через волокнистую изоляцию

уровни тепловых характеристик, обеспечиваемые изоляционным материалом, сочетаются с воздухонепроницаемостью и контролем влажности, в то же время облегчая степень воздухопроницаемости. На рис. 7 показана разница между рыхлой волокнистой изоляцией и оптимальным подходом, показанным справа, достигаемым за счет защиты волокнистой изоляции мембранами, аналогично надеванию куртки из гортекса поверх шерстяного джемпера. Таким образом, проект достигает своих целей, не создавая непреднамеренно таких проблем, как «продувание ветром» и вторичных проблем сырости, конденсата и плесени.

Компания Ecological Building Systems разработала проверенную систему для теплового улучшения подвесных деревянных полов с использованием комбинации передовых технологий строительных материалов и естественно гигроскопичных изоляционных материалов. Решение является достаточно прочным, чтобы выдерживать движения конструкции и тяжелые шаги, работая в унисон с существующей конструкцией, гарантируя, что конструкционная древесина останется в сухом и стабильном состоянии (рис. 8).

Рис. 8. Оптимизированная ветрозащитная система с естественной изоляцией и воздухонепроницаемыми подвесными полами Рис. 9. Установленная ветрозащитная дышащая мембрана Solitex Plus

Система начинается с установки Pro Clima Solitex Plus, ветронепроницаемой дышащей мембраны, которая препятствует потере тепла, позволяя диспергировать остаточной влаге внутри балок, тем самым предотвращая риск сырости, плесени и гниения. Мембрана накинута на балки, чтобы создать опору для поддержки изоляционного материала, и имеет достаточную прочность, чтобы делать это в течение всего срока службы установки без риска провисания (рис. 9).).

Solitex Plus крепится к балкам с помощью оцинкованных скоб шириной не менее 10 мм и глубиной 8 мм. Скобы следует использовать через каждые 10-15 см по нижнему краю балки. Затем сверху следует установить деревянную обрешетку для максимальной долговременной прочности и долговечности установки (рис. 8).

Нахлесты каждой длины мембраны должны быть проклеены Pro Clima Tescon Vana, затем край мембраны по периметру должен быть приклеен к стенам воздухонепроницаемой лентой Pro Clima Contega Solido SL. Перед нанесением ленты Solido SL стену необходимо загрунтовать грунтовкой Pro Clima Tescon Sprimer. Герметик Pro Clima Orcon F можно использовать для герметизации любых труднодоступных (очень неровных) участков, где лента не подходит.

Поскольку мембрана, поддерживающая изоляцию, накинута на балки, вам понадобится достаточно мембраны, чтобы покрыть площадь пола, в 1,5 раза превышающую квадратный метр. Например, если площадь пола составляет 50 м², вам следует купить 75 м² (т. е. 50×1,5) Solitex Plus или Fronta WA, чтобы убедиться, что у вас достаточно.

Идеальным изоляционным материалом для использования в составе этой системы является Thermo Hemp Combi Jute, натуральный, воздухопроницаемый и высокоэффективный утеплитель с гигроскопическими свойствами, который позволяет постепенно выделять влагу, помогая компенсировать риск образования конденсата внутри изоляционного слоя. Комби-джут Thermo Hemp Combi достаточно гибок, чтобы его можно было плотно упаковать между балками, и его можно легко обрезать по размеру на месте (рис. 10). Высокая плотность материала компенсирует любой риск усадки с течением времени, а отсутствие белков в его натуральных волокнах делает его непривлекательным для насекомых в качестве источника пищи. Другой альтернативой является изоляция из древесного волокна, такая как Gutex Thermoflex, которая также представляет собой плотный материал с гигроскопическими свойствами.

Рисунок 10. Монтаж натурального утеплителя. Thermo Hemp Combi Jute, установленный между балками. Рис. 11. Воздухонепроницаемая мембрана Pro Clima DA, установленная поверх натурального утеплителя

После того, как натуральный воздухопроницаемый утеплитель установлен, поверх укладывается воздухонепроницаемая мембрана (рис. 11). Для этого мы рекомендуем прочную мембрану Pro Clima DA, которая специально разработана для использования под ногами. Это предотвращает попадание влаги и теплого воздуха из теплого салона в холодное подполье. Каждая секция Pro Clima DA должна быть наложена друг на друга и обклеена уплотнительной лентой Pro Clima Tescon Vana.

Последним и решающим элементом решения Ecological Building Systems является герметизация стыка между полом и стеной (рис. 12), где мембрана Pro Clima DA соединяется со стенами по периметру, с помощью ленты Pro Clima Contega Solido SL. После этого можно заменить половицы и плинтусы, покрывая все сделанные улучшения. Подводя итог, можно сказать, что это решение обеспечивает снижение счетов за электроэнергию и оптимизацию уровня комфорта без ущерба для характера или целостности пола на десятилетия вперед.

Для получения более подробной информации о том, как укладывать теплоизоляцию пола с помощью этого метода, см. наше руководство по передовым методам установки.

Рисунок 12. Герметизация воздухонепроницаемого слоя перед повторной укладкой готового напольного покрытия

Кто может установить это для меня?

Мы поставляем продукты, упомянутые в этом сообщении в блоге, и можем предоставить техническую поддержку, когда вам это может понадобиться. Но, мы не предоставляем услугу установки для методов, описанных выше.

Если вы не хотите делать это своими руками, мы рекомендуем вам найти местного столяра/строителя , с которым вы будете рады работать, и попросить его выполнить установку для вас. Мы будем рады подтвердить или уточнить методы установки у них через нашу службу технической поддержки.

Обратите внимание: у нас нет списка рекомендуемых установщиков , который мы могли бы вам выслать; вам нужно будет найти торговца на месте самостоятельно.

Кроме того, вы можете сделать это своими руками. Часто лучшие установки выполнены домовладельцами , которые нашли время, чтобы правильно установить материалы. Самый важный навык, который необходим, — это внимательность и внимание к замысловатым деталям. Вы также должны постоянно соблюдать соответствующие меры по охране здоровья и безопасности. Мы будем рады предоставить вам дополнительную информацию по установке, если вам подходит вариант «сделай сам».

Доступно более подробное пошаговое руководство по установке, или вы можете скачать его в формате PDF здесь.

Часто задаваемые вопросы

Могу ли я самостоятельно установить описанную в блоге систему?

Да, многие домовладельцы выполняют эту установку как проект «сделай сам». Это зависит от опыта и доступных вам инструментов. Следуйте этому руководству для получения более подробных инструкций. Самый важный элемент — осознавать все сложные детали и тщательно выполнять их. Часто лучшие установки на самом деле делают домовладельцы, которые потратили время на правильную установку материалов. Конечно, должны быть приняты соответствующие меры по охране здоровья и безопасности.

Можете ли вы порекомендовать местную программу установки?

Только как поставщик продукции, мы не занимаемся установкой и не работаем напрямую с установщиками изоляции подвесного деревянного пола. Однако, если вы сможете найти местного столяра/строителя, с которым хотели бы работать, мы будем более чем рады уточнить у них детали, если это поможет?

Как узнать, какой размер и толщина джутового утеплителя Thermo Hemp Combi мне требуется?

Термоджут доступен в двух вариантах ширины: 375 мм для балок, расстояние между центрами которых составляет около 400 мм, или 575 мм для балок, расстояние между центрами которых составляет около 600 мм. Thermo Hemp Combi Jute доступен в различных толщинах. Стандартная толщина, которую мы имеем на складе, включает 60 мм, 100 мм и 140 мм при ширине 370 мм и 40 мм, 60 мм, 100 мм при ширине 580 мм. Мы можем использовать комбинацию этих толщин, чтобы составить общую требуемую толщину. Требуемая толщина изоляции обычно определяется высотой балок пола, поэтому, если высота балки пола составляет 160 мм, мы рекомендуем использовать джутовую изоляцию Thermo Hemp Combi Jute толщиной 160 мм, чтобы полностью заполнить пустоты. Общая толщина может быть комбинацией толщин 100 мм и 60 мм друг над другом. Подробную информацию о других изоляционных материалах из натуральных волокон, которые мы поставляем, см. на странице категории «Гибкая изоляция».

Какова примерная стоимость м² материалов, изложенных в блоге?

В соответствии с передовой практикой, описанной в блоге, средняя стоимость воздухонепроницаемых мембран, лент и других продуктов Pro Clima для клиентов из Великобритании, а также естественная воздухопроницаемая изоляция, необходимая для полного заполнения балок джутом Thermo Hemp Combi шириной 375 мм и толщиной 100 мм, составляет примерно 43,00 фунтов стерлингов за м² без учета НДС и доставки. Эта стоимость основана на ценах в Великобритании на июль 2022 года и может быть изменена.

Как лучше всего разрезать джут Thermo Hemp Combi Jute, если это необходимо?

Thermo Hemp Combi Джут или другие изоляционные материалы из натуральных волокон можно легко разрезать с помощью большого зубчатого ножа или ручной пилы для изоляции, такой как Bahco Profcut. Его также можно резать механической пилой.

Если я решу не использовать верхнюю и/или нижнюю мембрану, а буду использовать только джут Thermo Hemp Combi или аналогичную гибкую изоляцию с сеткой для ее крепления, получу ли я аналогичные преимущества изоляции?

Мы всегда рекомендуем использовать ветрозащитную дышащую мембрану на нижней стороне балок. Ее цель, как и у сетки, состоит в том, чтобы поддерживать изоляцию в долгосрочной перспективе, однако, где мембрана действительно вступает в свои права, так это в том, что она является полностью ветрозащитной и при этом полностью воздухопроницаемой.

Внешняя мембрана Solitex Plus предотвратит проникновение ветра и воздуха из-под балок через изоляцию, что значительно ухудшит ее тепловые характеристики. Позволение воздуху проходить внутрь и через волокнистую изоляцию Thermo Hemp Combi Jute означает, что эффективные захваченные карманы изолирующего воздуха удаляются, что может привести к значительному падению тепловых характеристик и комфорта. Этот эффект называется промывкой ветром или тепловым байпасом.

В идеале для любого строительного элемента, будь то крыша, стена или пол, мы всегда рекомендуем использовать воздухонепроницаемую пароизоляционную мембрану на теплой стороне изоляции. Для полов прочная мембрана DA больше всего подходит в качестве воздухонепроницаемого пароизоляционного слоя, мембрана также предотвращает попадание пыли и мусора в изоляцию. С ветрозащитной воздухопроницаемой мембраной на холодной стороне, прочной воздухонепроницаемой мембраной на теплой стороне и балочным пространством, полностью заполненным волокнистой изоляцией Thermo Hemp Combi Jute, изоляция имеет достаточную поддержку в течение всего срока службы здания и будет достигать своих лучших результатов. оптимальные тепловые характеристики.

В каком направлении следует устанавливать мембраны?

Для Solitex Plus, при установке на подвесной деревянный пол, УФ-облучение отсутствует, поэтому синяя сторона должна располагаться так, чтобы на нее была наклеена лента. Это означает, что если все половые доски были удалены и вы устанавливаете их над полом, синяя сторона с напечатанным изображением будет обращена вверх (внутрь комнаты). И наоборот, если половицы остаются на месте и вы устанавливаете их из подполья под ними, синяя сторона будет обращена вниз к земле. Ленту всегда следует наносить на синюю поверхность, так как она более гладкая и идеальная поверхность для воздухонепроницаемой ленты.

То же самое относится и к мембране DA; заклейте ту сторону, которую вы видите, и убедитесь, что вы расположили ее так, чтобы она была темно-зеленым лицом для окружного прокурора.

Изоляция деревянного перекрытия

Большинство деревянных перекрытий — например, балки перекрытия над подвалом — имеют кондиционированное пространство со всех сторон и поэтому не нуждаются в изоляции. Иногда, однако, деревянная сборка пола имеет наружный воздух с нижней стороны — как, например, в случае с домом на опорах, или с консольным полом вышибного дома, или с полом бонусной комнаты над холодом. гараж. В этих случаях строители должны хорошо поработать над изоляцией и герметизацией пола.

Почему мы изолируем потолки с более высоким коэффициентом сопротивления, чем полы?

Строительные нормы и правила требуют, чтобы потолочные сборки включали больше изоляции, чем половые сборки. Многие строители объясняют это требование тем, что «тепло поднимается вверх». На самом деле, если мы говорим о проводимости и излучении — двух из трех механизмов теплового потока — тепло будет течь одинаково во всех направлениях, в том числе вниз, от теплых поверхностей к холодному воздуху. Однако, когда мы рассматриваем тепловой поток, связанный с движением воздуха (конвекцией), вопрос усложняется. Хотя мы не можем точно сказать, что «тепло поднимается вверх», безусловно, верно, что теплый воздух поднимается вверх.

В большинстве домов утечка воздуха и эффект дымовой трубы приводят к тому, что воздух у потолка теплее воздуха у пола. (Дополнительную информацию об этих механизмах см. в разделе «Холодные полы и теплые потолки».) Это одна из причин, по которой коды требуют более высоких значений R для потолков, чем для полов.

Вторая причина этого требования заключается в том, что обычно дешевле установить чердачную изоляцию с высоким R, чем изоляцию пола или стен с высоким R. Другими словами, тот факт, что изоляция чердака дешева в установке, изменяет расчет экономической эффективности в пользу толстой изоляции чердака.

На этой детали показан один из способов утепления консольного пола. В то время как жесткая пена в верхней части напольного покрытия не является обязательной, внимание к воздухонепроницаемости не требуется. Основная причина того, что консольные полы зимой кажутся холодными, — утечка воздуха.

Несмотря на то, что узлы пола, которые с одной стороны подвергаются воздействию внешних условий, должны быть изолированы, изоляция узла пола над подвалом не имеет большого значения, даже если подвал не отделан. Это потому, что типичный подвал включает в себя водонагреватель и печь — приборы, которые сохраняют тепло в подвале зимой. Поскольку недостроенные подвалы являются полукондиционированными, сборка пола над недостроенным подвалом никогда не сталкивается с такими условиями, как на открытом воздухе.

Небрежное отношение к изоляции приводит к проблемам с комфортом

Исторически сложилось так, что большинство конструкций полов с деревянным каркасом, требующих изоляции, были плохо детализированы. Типичный подход заключался в неаккуратной установке стекловолоконных плит, защищенных с нижней стороны мелкоячеистой сеткой, виниловым потолочным материалом или ОСП. Во многих случаях войлок не был достаточно толстым, чтобы заполнить проемы для балок, поэтому они отваливались от пола. Так как эти небрежно построенные сборки обычно имеют проблемы с утечкой воздуха, их тепловые характеристики удручающие.

Такой пол будет холодным всю зиму. Если сборка пола включает сантехнику, замерзшие трубы вполне возможны.

Три правила для утепленных полов

Основные правила, которым необходимо следовать при утеплении деревянного пола:

1. Обратите внимание на воздухонепроницаемость . Если вам нужен комфорт и хорошие тепловые характеристики, утечка воздуха — ваш враг. Наиболее очевидным барьером для воздуха является черный пол (OSB или фанера). Если вы уложите черновой пол с помощью непрерывных капель строительного клея, вы получите хороший внутренний воздушный барьер, но помните, что клей должен быть сплошным. Прерванные мазки клея недостаточно хороши. Для балок, поддерживающих шов между панелями чернового пола, потребуются две параллельные полоски клея. (Старый дощатый черный пол нельзя рассматривать как воздушный барьер. При реконструкции старого дома вы должны покрыть любой дощатый черный пол OSB или фанерой, если вас беспокоит утечка воздуха.)

Несмотря на то, что крайне важно установить черный пол герметичным образом, этого шага недостаточно, чтобы избежать проблем с утечкой воздуха. Вы также должны убедиться, что периметр пола в сборе (зоны краевых балок) герметичен, и что на нижней стороне ваших балок есть воздухонепроницаемый слой. Эти меры необходимы для предотвращения фильтрации наружного воздуха через изоляцию и предотвращения образования конвективных петель, отнимающих тепло.

Герметизация особенно важна при сборке пола дополнительной комнаты над гаражом, так как воздух в гараже может быть неприятным или даже ядовитым. Помните, что в каждой бонусной комнате должен быть детектор угарного газа.

2. Для достижения наивысшего коэффициента теплопередачи полностью заполните пролеты балок, не оставляя изоляционных пустот. Большинство строительных норм и правил в климатических зонах 5, 6, 7 и 8 требуют, чтобы полы в сборе имели минимальное значение R-R-30. (Если вы не уверены в своих местных нормах и правилах, обратитесь в строительный отдел вашего города.) Помните, что превышение минимальных требований R-значения совершенно нормально. Большинство строителей изолируют пролеты балок стекловолокном, минеральной ватой, плотно упакованной целлюлозой или вдуваемым стекловолокном, хотя некоторые строители предпочитают использовать напыляемую пену с открытыми порами, поскольку она является отличным барьером для воздуха. Если вы устанавливаете напыляемую пену с закрытыми порами — тип изоляции с высоким значением R на дюйм — вам, вероятно, не нужно будет заполнять пролеты балок на всю их глубину.

3. Чтобы уменьшить тепловые мосты через балки перекрытия, установите непрерывный слой изоляции из жесткого пенопласта на нижней стороне балок . Один дюйм жесткой пены намного лучше, чем ничего, а 2-дюймовый слой еще лучше.

Если швы жесткого пенопласта тщательно проклеены лентой, слой пенопласта также может выступать в качестве внешнего воздушного барьера пола в сборе. Полиизоцианурат с фольгированным покрытием — это самый простой тип жесткого пеноматериала для наклеивания, хотя пенополистирол будет работать с совместимой высококачественной лентой. (Экологически сознательные строители избегают использования XPS, который производится с вспенивающим агентом, обладающим высоким потенциалом глобального потепления. Дополнительную информацию по этому вопросу см. в разделе «Выбор жесткого пенопласта».)

Жесткая пена должна быть защищена снаружи от физического насилия и повреждения енотами. Большинство строителей используют OSB для защиты внешней стороны жесткого пенопласта. (В случае дополнительного помещения над гаражом наружный воздушный барьер обычно представляет собой гипсокартон толщиной 5/8″ с проклеенными швами.) в типичной бонусной комнате над гаражом. Работы по утеплению обычно выполняются снизу.

Если площадь отапливаемого бонусного помещения над гаражом меньше площади потолка гаража, необходимо установить блокировку между лагами для обеспечения воздушной преграды в месте окончания утепления пола; эта блокировка расположена непосредственно под коленными стенками. Если вы опустите эту блокировку, некондиционированный воздух будет иметь свободный доступ к вашим нишам балок.

Блокировка может быть изготовлена ​​из 2х пиломатериалов или жесткого пенопласта. Если он устанавливается между двутавровыми балками или фермами пола, жесткий пенопласт будет легче разрезать на нестандартные формы, чем пиломатериалы. Какой бы материал вы ни использовали для блокировки, важно герметизировать периметр каждой части блокировки герметиком, высококачественной лентой или баллончиком с пеной.

На этом рисунке показано, как утеплить пол дополнительного помещения, в котором есть воздуховод. В идеале в сборке пола не должно быть воздуховодов. Однако, если нет возможности избежать установки воздуховодов в полу, укажите глубокие балки пола, такие как фермы, которые обеспечат достаточно места под воздуховодами для изоляции, и обязательно включите непрерывный слой жесткого пенопласта под балками.

Если пол имеет тот же размер, что и гараж, вам необходимо тщательно герметизировать область краевой балки. Если потолочные балки выходят из дома в гараж, необходимо установить блокировку между балками, чтобы сохранить воздушный барьер дома. После того, как блокировка будет установлена, загерметизируйте утечки воздуха в блокировке и в области краевой балки со всех четырех сторон гаража.

Необходимо поддерживать непрерывный воздушный барьер между кондиционируемыми и некондиционируемыми помещениями. Слабым звеном в этой ситуации являются коленные стенки. Установите блокировку (дерево или жесткий пенопласт) под коленями и изолируйте стены, пол и потолок, как показано на рисунке.

Дополнительные сведения о бонусной комнате см. в разделе «Проблемы с бонусной комнатой».

Сантехнические трубы или воздуховоды?

При тщательном планировании вы сможете избежать размещения каких-либо водопроводных труб или воздуховодов в сборке утепленного пола. Если обстоятельства вынуждают вас включать трубы или воздуховоды между лагами теплоизолированного пола, вам нужно указать более толстые балки, чем обычно, чтобы разместить инженерные коммуникации без ущерба для толщины изоляции. Если вы строите в холодном климате, держите трубы ближе к внутренней стороне сборки и тщательно следите за деталями герметизации воздуха, чтобы избежать замерзания труб.

Противоречивый совет по воздушным зазорам

На протяжении многих лет несколько читателей GBA задавали вопросы о необычных советах от Джозефа Лстибурека, директора Building Science Corporation. Удивительно, но Lstiburek рекомендует строителям изолировать перекрытия с помощью низкоразмерных войлоков, которые должны быть плотно прилегают к потолку внизу, оставляя преднамеренный воздушный зазор между верхом войлока и нижней стороной чернового пола. Это любопытное предположение, похоже, противоречит советам многих экспертов по энергоэффективности.

Как известно большинству строителей, у утепленных полов обычно возникают тепловые мостики через балки. (Другими словами, балки хуже изолируют, чем войлок.) Если вы посмотрите на типичный утепленный пол зимой из помещения с помощью инфракрасной камеры, вы увидите, что над каждой балкой есть холодная полоса.

Лстибурек объясняет, что если вы оставите воздушный зазор над войлоком, воздух, оставшийся между верхом войлока и черновым полом, зимой будет теплым, поскольку он находится на внутренней стороне утеплителя. Этот теплый воздух помогает сохранять верхние части балок пола более теплыми, чем они были бы в противном случае, тем самым уменьшая температурный контраст между балками пола и изолированными отсеками балок.

Когда эта тема всплыла в вопросе вопросов и ответов, я написал: «Подход Лстибурека — оставлять воздушное пространство между верхней частью утеплителя и черновым полом — опасно следовать, если вы строитель со средними навыками, потому что воздух не пропускает в перекрытиях может позволить холодному наружному воздуху проникнуть в ниши балок. Как только это произойдет, эта деталь станет катастрофой. Деталь работает только в том случае, если строитель обладает безупречными навыками герметизации воздуха.

«Вывод: изоляция, которая выполняет большую часть работы в этой сборке, представляет собой непрерывный слой жесткого пенопласта под балками. Если вы хотите более теплый пол, увеличьте толщину жесткой пены и сделайте безупречную работу по герметизации воздуха по периметру сборки пола (область краевой балки). Тогда не имеет значения, сколько пушистого материала вы положили между лагами пола. Вы можете положить немного (подход Лстибурека) или много (мой способ)».

Когда я обсуждал этот вопрос с Лстибуреком, он признал, что оставление воздушного пространства над изоляцией приводит к большему тепловому потоку (поскольку войлок не такой толстый, как обычно) и, таким образом, (в ограниченной степени) воздушное пространство приводит к большее использование энергии. Но Лстибурек утверждает, что напольная сборка с его необычной деталью будет удобнее.

Если пролеты балок полностью заполнены изоляцией, разница температур между черным полом непосредственно над балками и черным полом над центром пролета балок — разница температур, вызванная тепловыми мостиками через балки, — составит 1,5 F. °, по Лстибуреку. Если вы оставите воздушное пространство над изоляцией, говорит Лстибурек, разница температур между двумя местами составит 0,5 F°, что менее заметно и, следовательно, более комфортно. (Джо хотел, чтобы я подчеркнул, что он не выступает за меньшую изоляцию — только за повышенный комфорт.)

Тем не менее, если вы установите непрерывный слой изоляции из жесткого пенопласта на нижней стороне балок, вы получите лучшее из обоих миров — большое значение R и отсутствие холодных участков над балками из-за теплового моста.

В статье Лстибурека о теоретической полезности воздушного зазора между плитами и черновым полом указывается на серьезный недостаток его метода изоляции: некоторые версии строительных норм и правил запрещают такую ​​практику. (Например, раздел R402.2.7 IECC 2012 года требует, чтобы «теплоизоляция пола была установлена ​​так, чтобы поддерживать постоянный контакт с нижней стороной настила черного пола».) .

Что делать, если в полу есть водяные трубы для обогрева пола?

Любая сборка теплоизолированного пола, включающая гидравлические трубы для обогрева пола, требует деталей выше среднего для изоляции под трубами.
