Содержание

Клапан приточной вентиляции на пластиковые окна

Скрыть ↑

  • Что такое клапан на пластиковые окна?
  • Преимущества приточных клапанов вентиляции на окнах
  • Популярные марки клапанов приточной вентиляции на пластиковые окна
  • Видео про приточные оконные клапана

Поставили пластиковое окно и вдруг поняли, что в квартире стало душновато. Что делать?  Установите в окно ПВХ клапан приточной вентиляции.

Мы объясним, что такое приточные клапаны, в чем их преимущества.

к содержанию ↑

Что такое клапан на пластиковые окна?




Это маленькое вытяжное устройство прикрепляется горизонтально в верхней плоскости оконной конструкции. Или заменяет часть стеклопакета.

Клапан с вентиляцией на окнах выполняет одновременно две функции:

1. Создает оптимальный микроклимат внутри квартиры

2. Выводит лишнюю влагу из помещения. Поэтому конденсат на окнах не появляется

Управление приточным клапаном осуществляется вручную и автоматически. Советуем приобрести приточный клапан с автоматической регулировкой. Так как самостоятельное управление может стать причиной переохлаждения квартиры. А вентиляционная система с автоматическим датчиком регулирования будет поддерживать оптимальный уровень микроклимата внутри комнат.

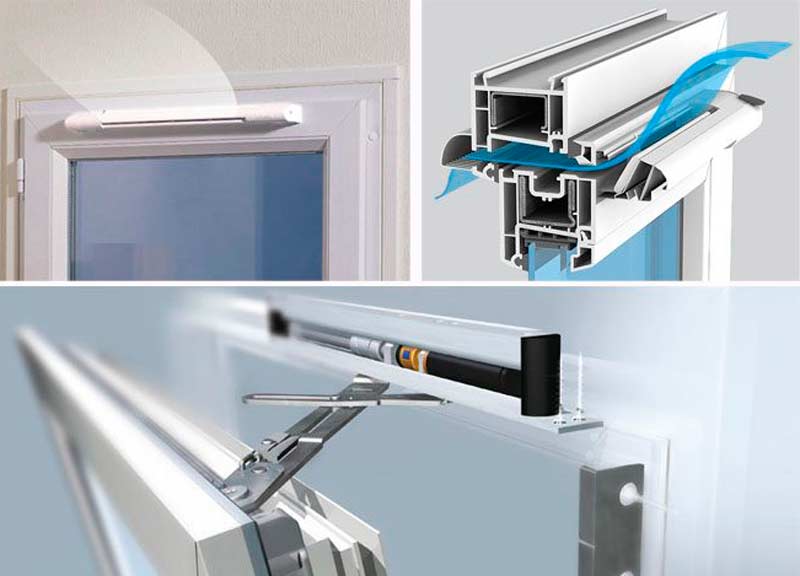

Приточный клапан

Принцип работы автоматических клапанов приточной вентиляции на окнах основан на движении заслонок внутри него, через которые и поступает свежий воздух. Если уровень влажности в помещении не критичен, или на улице сильный ветер, они закрыты и ничего не пропускают.

Автоматические клапаны срабатывают от датчика влажности

Но когда сработает датчик повышенной влажности, заслонки автоматически открываются. И прибывают в таком положении, пока влажность не понизится.

к содержанию ↑

Преимущества приточных клапанов вентиляции на окнах

  • не образуют сквозняков
  • не нарушают звукоизоляцию
  • гарантируют естественное поступление воздуха извне

Проветривание квартир, путем открывания или откидывания створок, сводит на нет преимущества герметичных пластиковых окон, не позволяя, при этом обеспечить нормальный микроклимат в помещении, ухудшается энергосбережение помещения (тепло уходит наружу), возникает дополнительный шум со стороны улицы.

Специальные устройства, такие, как приточные клапаны, позволяют обеспечить нормальный приток воздуха, при закрытом положении окна, сохранив все преимущества герметичных пластиковых окон. Поэтому применение оконных приточных клапанов в современном строительстве становится все более частым.

Специалистам оконного бизнеса давно известны проблемы, связанные с нарушением воздухообмена в квартире при установке современных герметичных пластиковых окон. Существуют дорогостоящие устройства для решения проблемы нормального воздухообмена в помещении, что не позволяет их использовать массово.

И здесь на помощь приходят специальные приточные устройства – климатические и вентиляционные оконные клапаны. Клапаны стоят недорого и элементарно устанавливаются на окно, являются наиболее доступным средством для восстановления воздухообмена. Вентиляционные клапаны не допускают снижение качества воздуха, а также повышения относительной влажности в квартире, приводящей к образованию конденсата и как следствие плесени, которая портит и разрушает внешний вид окон и вдобавок, неблагоприятно влияет на здоровье человека.

Герметичное пластиковое окно, на котором установлен вентиляционный клапан будет постоянно обеспечивать помещение чистым воздухом, а также защитит Вас от уличного шума. Такой клапан для окон обеспечит нормальный приток воздуха, и не создаст сквозняков, предотвратит окна от запотевания и выпадения конденсата.

к содержанию ↑

Популярные марки клапанов приточной вентиляции на пластиковые окна

Самыми продаваемыми клапанами с вентиляцией на окна из ПВХ являются: бренды Air-Box и Aereco.

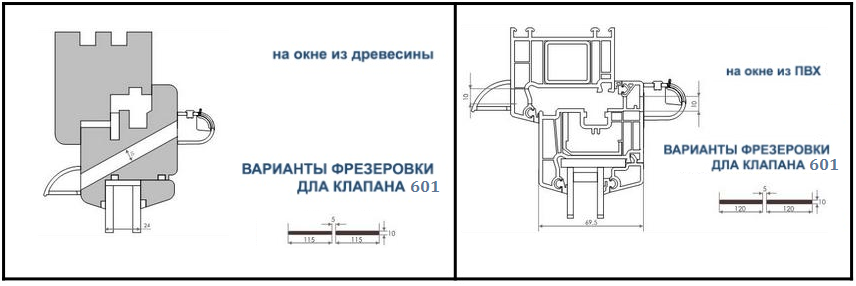

Чтобы установить приточный клапан Aereco, в профиле вырезают отверстие



Они отличаются друг от друга лишь способом установки:

Клапан бренда Air-Box прикрепляется уже на вмонтированное окно из ПВХ и при этом не нужна фрезеровка створки.

Клапан бренда Aereco устанавливается на оконную створку с фрезеровкой. Т.е. створку нужно травмировать.

к содержанию ↑

Видео про приточные оконные клапана

Рекомендуем посмотреть видео по самостоятельной установке оконного приточного клапана.


Поделиться с друзьями в социальных сетях:

Вентиляционные отверстия в пластиковых окнах. Зачем нужна вентиляция в окнах?

Содержание

  1. Вентиляционные отверстия в пластиковых окнах. Зачем нужна вентиляция в окнах?
  2. Компенсационные отверстия в окнах. Системы вентиляции в окнах ПВ. 2019
  3. Расположение дренажных отверстий в ПВХ. Как устроена дренажная система пластиковых окон
  4. Дренажные отверстия в окнах ПВХ гост. Система отвода влаги
  5. Просверлить отверстие в пластиковом окне для вентиляции. Убираем влагу из помещения
    • Виды вентиляции
  6. Компенсационные отверстия в окнах ПВХ. Зачем нужны дренажные отверстия в пластиковых окнах
    • Зачем нужны водоотводящие каналы пластиковых окон ?
    • Сколько дренажных отверстий должно быть на раме ?
    • Можно ли самостоятельно сделать оконный дренаж ?
    • Как чистить дренажные отверстия в окнах ?
  7. Видео всё о конденсате на стеклопакете в пластиковых окнах

Вентиляционные отверстия в пластиковых окнах. Зачем нужна вентиляция в окнах?

Возникает вопрос, почему в век современных технологий и бурного появления новых материалов проблема эффективной вентиляции все еще не решена. Дело в том, что при строительстве жилых и нежилых зданий предполагалось обязательное включение системы вентиляции в инженерные коммуникации здания. Помимо вытяжки, которая есть во всех кухнях и санузлах, проветривание осуществлялось с помощью дверей и щелей в окнах . Данные меры применялись в течение долгого периода времени, и были достаточными, чтобы обеспечить воздухом внутреннее пространство зданий.

С приходом новых оконных конструкций изменился и принцип обустройства оконного проема. Важным моментом является заделывание зазоров, щелей, препятствуя воздухообмену между улицей и помещением. Нарушение естественного доступа воздуха приводит к образованию повышенной влажности в помещении и духоте. Обитатели жилья начинают ощущать серьезный дискомфорт. Ситуацию усугубляет тот факт, что к воздуху, оставшемуся закупоренным в помещении, добавляются дополнительные запахи из соседских квартир, значительно ухудшая условия проживания.

Закрытые окна вызывают образование конденсата в самой пластиковой конструкции, ухудшая условия эксплуатации изделия. Оптимальным выходом станет открытие окна в режиме микропроветривания. Это избавит от излишней духоты и запотевших стекол.

Помогает также использование обычного режима проветривания, выбрав один из предустановленных вариантов положений. Многое будет зависеть от того, сколько камер. Для морозных условий и сурового климата оправданна установка многокамерных пакетов, препятствующих теплопотерям. Цена на подобные изделия выше, однако комфорт и экономия при сохранении тепла будут по достоинству оценены обитателями жилья.

Компенсационные отверстия в окнах. Системы вентиляции в окнах ПВ. 2019

Пластиковое окно — это технически сложный продукт, защищающий помещение от уличного воздействия. Для полноценного функционирования изделий важен каждый элемент, каждая деталь. При выборе пластикового окна рекомендуем обратить внимание, в том числе, и на системы отверстий в ПВХ-раме.

Согласно ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия » ПВХ-изделия должны включать в себя систему отверстий:

  1. Система для осушения полости между кромками стеклопакета и фальцами профилей. Данная система отверстий просверливается в открывающихся элементах оконного блока, расположена в наиболее глубоких частях фальцев профиля.
  2. Дренажная система (система для отвода воды). Данная система просверливается внизу горизонтальной части коробки оконного блока и при открытии окна заметна, с улицы дренажные отверстия закрываются декоративными накладками. Фальц коробки ПВХ-окна имеет уклон наружу, как раз в сторону дренажных отверстий, благодаря чему влага не застаивается и самоудаляется.
  3. Система отверстий для компенсации ветрового давления. При ветровой нагрузке влага может не полностью покинуть профиль через дренажные отверстия. Это происходит из-за внешнего давления, оказываемого ветром. Соответственно, необходимо выровнять давление, чтобы впустить внутрь воздух. Поэтому такой тип отверстий выполняется в верхней части рамы. Ещё одним важным моментом является то, что система отверстий для компенсации ветрового давления и система для отвода воды должны фрезероваться со смещением не менее 50 мм. Если их профрезеруют на одном уровне, может появиться эффект свистка. Диаметр отверстий должен составлять не менее 6 мм.
  4. Система отверстий для снижения нагрева цветных профилей. У профилей, обращенных цветной лицевой поверхностью на уличную сторону, в целях уменьшения теплового воздействия солнца и во избежание связанных с этим нежелательных деформаций, обязательно должна быть организована вентиляция всех внешних предкамер. Для этого в каждой штанге профиля, внешние предкамеры которой не были вскрыты при фрезеровании отверстий водоотвода / вентиляции, необходимо выполнить минимум по одному отверстию с каждой стороны.

Расположение дренажных отверстий в ПВХ. Как устроена дренажная система пластиковых окон

Для удаления воды служат дренажные отверстия в окнах ПВХ, расположенные у внешнего края фальца и возле внешнего притвора оконной рамы. Открыв створку, можно увидеть эти отверстия.

Поверхность профиля в этих областях имеет уклон наружу, как раз в сторону вентиляционных отверстий, благодаря чему конденсат не застаивается в полости и удаляется полностью.

Куда ведут дренажные отверстия в окнах ПВХ? Часто на внешней поверхности оконной рамы можно увидеть небольшие козырьки. Это и есть выходы дренажной системы окна. То есть отверстие ведет в полость профиля, ближайшую к наружной поверхности. Наружное, выходное отверстие проделывается над горизонтальной перемычкой внутренней полости, которая ограничивает проникновение воды далее и выводит ее наружу. Декоративные козырьки на выходных водоотводных отверстиях в окнах ПВХ служат защитой от попадания внутрь внешней влаги и средством эстетического оформления окна.

Однако это не единственный вариант организации дренажной системы пластиковых окон. Канал отвода воды может проходить в полости профиля вертикально, до крайнего паза на его нижней поверхности. В этом случае отвод воды осуществляется через отверстие под профилем, которое не видно снаружи и хорошо защищено от атмосферной влаги.

При таком устройстве системы окна отлив должен устанавливаться только во второй паз профиля, иначе вода из канала будет попадать под отлив, что приведет к намоканию монтажного шва и расположенных ниже материалов.

Водоотводная система пластиковых окон вполне может сочетать оба способа вывода конденсата наружу. В любом случае следует очень внимательно отнестись к монтажу отливов и не успокаиваться при виде дренажных отверстий в окнах ПВХ на внешних плоскостях профилей.

Устройство осушающей системы пластиковых окон предусматривает и вентиляцию полостей, необходимую для беспрепятственного стока конденсата. Водоотводная система окна имеет такие же каналы и в верхнем рамном профиле. Это необходимо для выравнивания давления в дренируемых полостях. Выпуская наружу воду, водоотводная система окна одновременно впускает внешний воздух, благодаря чему конденсат «не зависает» в каналах из-за пониженного давления в полостях профилей.

Дренажные отверстия в окнах ПВХ гост. Система отвода влаги

Выполняется на этапе производства. ГОСТ 30674-99 определяет, что каждое окно должна быть оборудовано системой для вывода из камеры влаги — той, которая попала через внешнее уплотнение или выпала в виде конденсата между рамой и створкой окна. На деле это выглядит следующим образом: капли воды по водоотводящим каналам попадают в фальц рамы, стекают в водоотводящий шлиц и оттуда через дренажные отверстия на улицу.

Водоотводящие каналы и шлицы. Водоотводящие каналы в фальцах рамы, хотя и выглядят горизонтальными, на деле имеют небольшой уклон. Вода, образовавшаяся внутри окна, стекает по нему в специальный шлиц — его фрезеруют в цеху при изготовлении. В фальце также установлены с определенным шагом выравнивающие прокладки, так называемые «мосты», предназначенные для монтажа стеклопакета. Водоотводящие шлицы устроены так, чтобы влага не попала на металлическое армирование профиля и не вызвала коррозию.

Дренажные отверстия. Находятся на внешней стороне рамы, в нижней части. Через них излишняя влага уходит наружу. Эти же отверстия, как и водоотводящие каналы, служат и для проветривания внутренних полостей рамы и створки. Делают дренажные отверстия в трех направлениях: под углом со стороны стеклопакета (их закрывают специальными защитными колпачками), в нижней части внешней камеры створки (не нуждаются в заглушках) и на лицевой поверхности рамы (закрывают декоративными накладками). Закрываются эти отверстия для того, что бы осадки не проникали снаружи внутрь окна. Можно сделать и невидимые дренажные отверстия, но это дополнительная опция.

Сколько нужно? Согласно ГОСТ 30674-99 при длине профиля до 1000 мм делают два дренажных отверстия, более 1000 мм — три. Размеры дренажных отверстий для рам и импостов: 5×20 мм. Фрезеруются они в цеху, имеют продолговатую форму. Точное расположение должно соответствовать рекомендациям изготовителя профиля. Для обеспечения воздухо- и водонепроницаемости по всему контуру рамы и створки устанавливают пористое уплотнение. Хорошие окна имеют также компенсационные отверстия. Они располагаются в верхней горизонтальной части коробки и служат для того, чтобы давление внутри конструкции выравнивалось и уходила вода.

Просверлить отверстие в пластиковом окне для вентиляции. Убираем влагу из помещения

Большинство зданий жилого фонда оснащается самыми дешевыми и простыми системами вентиляции. Они состоят из примитивной вытяжки на кухне или в ванной комнате, а приток воздуха обеспечивают щели дверных и оконных проемов.

Данный вариант вполне успешно справляется в домах с обычными деревянными коробками, обеспечивая требуемые 30м3/час воздуха на человека, согласно нормативам. Если вы установите пластиковые окна и поставите уплотнители на двери, приток воздуха просто пропадет.

Это будет способствовать нарушению микроклимата помещения:

  • увеличится влажность;
  • в комнатах начнет становиться душно;
  • появиться дискомфорт и ощущение недостатка свежего воздуха.

Принудительная вентиляция в квартире с пластиковыми окнами поможет решить много проблем

Может даже возникнуть «обратный отток» в вентшахте из-за дефицита атмосферных воздушных масс, т.е. возникнет переток воздуха из квартиры наружу. В результате в многоквартирном доме запахи из соседних квартир начнут поступать в вашу.

Вентиляция для пластиковых окон обладает своими особенностями. Например, многие пользователи заметят, что кроме безсквозняковой системы у них появится еще много других проблем, в частности, духота и запотевание стекол.

После претензий к фирме-производителю, будет дана рекомендация почти постоянно держать створки в режиме проветривания. Но, тогда в чем же плюс системы?

Микровентиляция в пластиковых окнах улучшает воздухообмен в помещении

Виды вентиляции

Мы рекомендуем вам заняться проблемой проветривания помещения еще на этапе покупки пластиковых окон.

Расспросите про их конструкцию подробнее и узнайте:

  • есть ли форточка;
  • присутствует «гребенка» на створке или нет. Цена устройства небольшая, зато польза от него довольно существенная;
  • применяется ли в ней вентиляционный клапан;
  • может она осуществлять самовентиляцию.

Вентиляция окон ПВХ с помощью форточки

Рассмотрим их ниже:

ГребенкаУстройство дает возможность регулировать створку в определенных положениях. Это несколько отличается от обычного откидного механизма. Она дает возможность устанавливать ширину открытия створки в нескольких промежуточных положениях.
Форточка
  1. Традиционный вариант компоновки сворок окна.
  2. Гарантирует нормальный режим вентиляции.
  3. Воздух попадает в верхнюю часть помещения, смешивается с тем, что уже есть в комнате и распространяется в дальнейшем по всему ее объему.

Основной недостаток – из-за усложнения конструкции стоимость окна увеличивается. Кроме того, пусть на немного, но уменьшается  величина светового потока.

Самовентилируемое окно
  1. Используется специальный профиль, имеющий отверстия в нижней наружной и верхней внутренней части.
  2. Это обеспечивает поступление воздуха в верхнюю половину помещения.
  3. В конструкции окна предусмотрена специальная камера, по которой проходит воздушный поток, нагревается и поступает в комнату.

Ограничения по использованию – не рекомендуется устанавливать на верхних этажах более широкого, поэтому и более дорогого по стоимости профиля. В этом случае недостаточная тяга не сможет обеспечить поступление воздуха в необходимом объеме. А в жаркую погоду система не сможет полноценно работать из-за самой физики процесса конвекции.

Оконные системы из ПВХ состоят из нескольких воздушных камер, благодаря чему надежно изолируют тепло и не промерзают зимой. Необходимое условие сохранения функциональности конструкций — наличие в профиле ПВХ-окон дренажных отверстий. При выпадении конденсата или осадков они отводят влагу из системы, обеспечивают внутрикамерную вентиляцию.

• Водоотведение . Внутрь ПВХ-рамы проникает влага, идущая сквозь негерметично закрытые створки. И для вывода жидкости наружу во избежание промерзаний и порчи системы требуется специальный механизм — дренаж. Устроен он достаточно просто, но способен исключить попадание воды на армирующий профиль. При скоплении достаточного объема влаги жидкость выходит на оконную поверхность по водоотводящему шлицу. Последний фрезеруется при производстве оконных профилей.

• Вентиляция внутри камер . Водоотводящие детали служат вентиляционными отверстиями в пластиковых окнах. Они помогают проветривать камеры — пропускают в профиль воздух. А влага беспрепятственно выходит на поверхность окон.

Минимальное количество вентканалов на оконной раме — два. Они бывают круглые, плоские. Крупногабаритные конструкции оснащаются большим числом воздушных отверстий. Обычно на каждую секцию более 60 см в ширину приходится по 2 вентканала. У секций шире 60 см их число увеличивают.

Редкое окошко нуждается в дополнительном высверливании вентканалов. Однако при такой необходимости их может просверлить заказчик профилей или монтажники. Перед сверлением необходимо найти разрез профильной системы с размерами и посчитать габариты наружной камеры. Лучше сверлить пластик фрезой. Но подойдет и стандартное сверло, по величине подходящее для вентиляционной заглушки. Обычно ее поставляют вместе с профилем.

Водоотводная конструкция, чрезвычайно важная для функциональности и долговечности окон, практически незаметна благодаря заглушкам дренажных отверстий в тон профиля. Накладки защищают водоотводящие каналы от засорений и влаги. Периодически их все-таки нужно очищать. Засоры дренажной системы могут привести к печальным последствиям. Зимой замерзнет вода в пластике — он будет пропускать холод, профиль разрушится. Во избежание подобных неприятностей необходимо хотя бы 1–2 раза в год при мытье окон удалять пыль из дренажных каналов. Найти их просто. Откройте оконные створки. Внизу рамы вы увидите вентканалы. Для их очищения удобно использовать щеточку с пластмассовым ворсом, проволоку. Проще, быстрее и эффективнее убирать грязь пылесосом.

Trickle Vents — легко устанавливается. соответствует строительным нормам

Вентиляционные отверстия — легко монтируются. соответствует строительным нормам

Поиск

01204 652211 или по адресу [email protected]

Вентиляционные отверстия — Легко устанавливаются.

Вентиляционное отверстие  – это очень маленькое отверстие в окне, обеспечивающее небольшую вентиляцию помещений. Капельные вентиляционные отверстия широко используются в Великобритании и Европе, встроенные в оконные рамы, чтобы обеспечить минимальные требования к вентиляции в помещениях с естественной вентиляцией. Вентиляционные отверстия  часто вставляются в новые оконные рамы из ПВХ, но их также можно установить в старые рамы, которые уже установлены в вашем доме.

Нажмите здесь для очень простого калькулятора, чтобы узнать, какой размер вентиляции вам нужен в вашем доме!

  Все наши вентиляционные отверстия продаются парами (внутренние и внешние навесы)
