Дверные доводчики — типы, устройство и установка

Без дверного доводчика вход в подъезд, магазин и в другие помещения, которые часто посещают люди, будет периодически оставаться открытым. Спешка, невнимательность и подобные причины приводят к тому, что большинство входящих не заботится о том, чтобы плотно закрыть за собой дверь.  Из-за этого помещение теряет тепло и даже самые надежные замки не выполняют свою функцию.

Раньше эту проблему решали при помощи установки пружины, сегодня используют более надежный и удобный механизм – дверной доводчик. В основе его конструкции также лежит пружина, но значительно более мощная. Для защиты она спрятана в прочный металлический корпус. Чтобы обеспечить плавное торможение, пружина заливается маслом.

Установить доводчик может каждый, необязательно вызывать специалистов. Монтаж механизма занимает 20-30 минут. Давайте разберемся подробнее, как правильно выбрать доводчик для вашей двери, как поставить устройство и что для этого потребуется.

Содержание:

1. Классификация доводчиков для дверей
2. Устройство дверного доводчика
3. Где установить дверной доводчик
4. Инструкция по установке дверного доводчика
5. Установка шаблона
6. Отверстия для доводчика
7. Монтаж
8. Как закрепить рычаг с тягой
9. Как установить устройство на калитку
10. Монтаж на стальные и железные двери
11. Как настроить дверной доводчик
12. Установка доводчиков ООО «Элит сервис»

Классификация доводчиков для дверей

Дверные доводчики классифицируются в соответствии с мировым стандартом EN 1154. Устройства разделяют на 7 основных классов, в зависимости от усилия закрывания, которые может создавать механизм. Классы обозначаются EN1, EN2 …EN7. Они характеризуются двумя параметрами: массой дверного полотна и его шириной. Если по параметрам двери подходят под два класса доводчиков, следует выбрать устройство самого высокого из классов. То есть если ширина полотна соответствует EN1, а масса EN2, поставить нужно будет дверной доводчик 2-го класса, так как более слабое устройство не справится с нагрузкой и быстро перестанет выполнять свои функции.

Выбрать нужный доводчик вам поможет следующая таблица:

Кроме доводчиков, относящихся только к одному классу, существуют устройства с большим диапазоном регулировки усилий, который находится в пределах нескольких групп. В таком случае они маркируются, например, EN3-4. Такие механизмы более удобны в использовании, так как позволяют настраивать различную скорость закрывания в зависимости от погодных условий и других причин. Такие механизмы стоят дороже, чем их более простые «одноклассовые» собратья.

Устройство дверного доводчика

Главный элемент конструкции — как уже говорилось выше – пружина. Она необходима, чтобы толкать рычаг. Модели дверных доводчиков во многом схожи, различают их по тому, как усилие от пружины передается на рычаг. Выделяют два основных типа механизма:

• С рычажной тягой. Это простые модели, конструкция которых подразумевает, что рычаги располагаются перпендикулярно дверному полотну. Недостаток механизма в том, что рычаги достаточно легко сломать, кроме того, изделия имеют непривлекательный вид. Еще один минус в том, что по мере открывания двери с таким доводчиком приходится прилагать все большие усилия, что может стать проблемой, для детей и стариков.

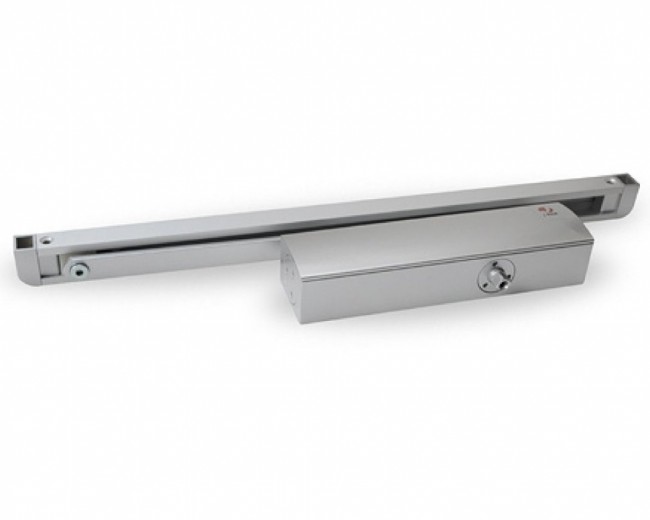

• Со скользящим каналом. Модели, в которых рычаг устанавливается параллельно дверному полотну, что делает их вид более привлекательным, чем у аналогов с рычажной тягой. Их преимущество в том, что по мере открывания требуется все меньше усилий, поэтому они точно не составят проблемы ни для малышей, ни для пенсионеров.

При всей универсальности обеих конструкций, они не подходят для стеклянных дверей, поэтому здесь применяют третий тип доводчиков – напольный. В этом случае корпус с пружиной монтируется в пол таким образом, что сверху видна только пластина-держатель. Такой же держатель крепится и вверху, но механизм там монтируется, только если полотно очень тяжелое.

Есть напольные модели и для металлических, и для деревянных дверей. Они имеют конструкцию со скользящим каналом или рычажную. Главный плюс подобных устройств в их скрытности. Но к сожалению, прочность – не их сильная сторона.

Где установить дверной доводчик

В основном такие устройства крепят на внешние или на входные двери, но также их можно поставить на калитку или на ворота.

Если речь идет о дверях, то механизм располагают таким образом, чтобы корпус находился в помещении, это позволяет защитить устройство от воздействия холода и гарантирует долгий срок службы. Если поставить таким образом нет возможности, то лучше заказать морозоустойчивую модель.

Инструкция по установке дверного доводчика

Для того чтобы поставить устройство на двери вам потребуются следующие инструменты: линейка, дрель, отвертка и карандаш. Для большинства доводчиков подходит сверло «3», но в любом случае перед тем как приступить к монтажу, необходимо проверить диаметр крепежа, который идет в комплекте.

Для того чтобы облегчить домашним мастерам самостоятельный монтаж механизма на двери, большинство производителей комплектует свои устройства специальными установочными шаблонами. На шаблонах изображаются части механизма в полную величину. Кроме того, на них имеются отверстия для каждой детали.

В устройствах, которые принадлежат сразу к нескольким классам, приложенным к ним схемам, отверстия прорисовываются разными цветами, а рядом ставится соответствующий класс доводчика.

Шаблон печатается сразу на обеих сторонах листа. На одной стороне – схема для открывания двери «на себя», на другой – «от себя».

Установка шаблона

На шаблоне есть две перпендикулярные полосы красного цвета, совместите горизонтальную с верхним краем дверного полотна, а вертикальную — с линией оси петель.

Чтобы при креплении самого доводчика не ошибиться, следует прочертить линию середины петель карандашом. При установке доводчика со стороны, где находятся петли, проблем возникнуть не должно – просто перенесите линию середины петель при помощи линейки и карандаша. Если же приходится монтировать с другой стороны, замерьте расстояние от середины петли до края полотна. Отметьте его и нарисуйте линию.

Отверстия для доводчика

Найдите на шаблоне отметки отверстий для того класса, который вы выбрали и при помощи шила или сверла перенесите их на раму и на дверное полотно. Чаще всего в комплекте с устройством идут два типа крепежа: для древесины, для металла или металлопластика. Выберите подходящее под крепеж сверло и сделайте отверстия в обозначенных местах.

Далее начинается непосредственная установка доводчика на двери. Не забывайте, что рычаги и корпус обязательно должны быть разъединены. Если они идут в упаковке в собранном виде, разделите их, для этого открутите шайбу и уберите винт, который соединяет конструкцию.

Монтаж

Теперь вам необходимо приложить детали к готовым отверстиям и устанавить крепеж. Для этого найдите на схеме нужный класс усилия на открывание и смонтируйте механизм, как это показано на рисунке:

Если дверь планируется открывать «на себя», то корпус крепится на дверное полотно, а на коробку устанавливается тяга.

После этого требуется присоединить рычаг тяги. Найдите в нижней части корпуса специальный выступ, накиньте на него рычаг и затяните винтом. Далее остается разобраться с присоединением рычага и тяги. Есть два возможных варианта.

Как закрепить рычаг с тягой

Соединить тягу и рычаг очень просто: совместите обе части и немного придавите пальцами. Вы услышите легкий щелчок, который и будет сигналом, что операция прошла успешно.

Главное, нужным образом расположить эти части относительно двери. От этого зависит то, как будет двигаться полотно на завершающей стадии закрывания. Расположение можно настраивать, так как тяга состоит из двух частей, что позволяет изменять длину. Одна из частей – это длинный штифт с резьбой, вращая его можно удлинить или укоротить тягу.

Если вы хотите, чтобы доводка была максимально плавной, следует поставить тягу перпендикулярно полотну. Чтобы этого добиться – немного ее укоротите.

Если в дверном полотне имеется защелка, тогда нужно большее усилие для закрывания, ведь потребуется также преодолевать и ее сопротивление. Для данного варианта тягу удлиняют, плечо ставят параллельно двери.

После того как все части поставлены, совместите и соедините их. На этом этапе установка дверного доводчика практически завершена. Остается только настроить скорость закрывания. Сделать это можно достаточно легко, главное, разобраться в регулировках конкретной модели. В этом вам поможет инструкция, приложенная к доводчику.

Как установить устройство на калитку

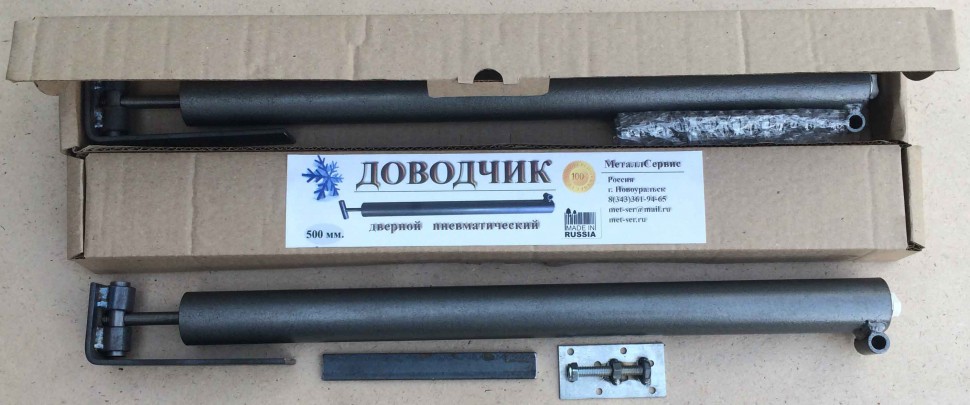

Для калитки вам понадобится купить морозостойкий уличный дверной доводчик, такие модели могут эксплуатироваться снаружи.

У всех калиток имеется боковая стойка, но часто отсутствует верхняя перекладина. Если это ваш случай, механизм придется крепить к боковой стойке, для этого разверните крепежную пластину вдоль стойки.

При выборе устройства для работы на улице, учтите, что не стоит брать гидравлические доводчики. Масло внутри корпуса такого устройства может менять свое состояние из-за морозов, это приводит к плохой работе механизма, калитка закрывается очень медленно. Избежать подобных проблем просто – выберите пневматический доводчик.

Монтаж на стальные и железные двери

Для установки доводчика на металлическую дверь потребуется использовать соответствующий крепеж и сверло. Так как стальное полотно обычно довольно тяжелое, для него следует брать устройства не ниже пятого класса. Выбирайте на монтажном шаблоне разметку для соответствующего класса. Кроме того, возможно, вам потребуется более мощная дрель.

В остальном установка механизма на металлическую дверь ничем не отлучается от установки на металлопластиковые или деревянные двери.

Как настроить дверной доводчик

Модели устройств, ставящихся на двери, могут иметь различия в конструкции, а значит, местоположение регулировочных винтов также, скорее всего, будет разным. Точно посмотреть, как отрегулировать конкретный доводчик можно в инструкции к нему. Но если говорить о методике в целом, то она одна:

• если вы вращаете винт по часовой стрелке, то сила/скорость закрытия увеличивается;
• при повороте против часовой стрелки сила уменьшается.

Важно. Регулируя механизм, не выкручивайте винты сразу на несколько оборотов. В большинстве случаев четверти одного оборота вполне достаточно. Лучше немного подкорректировать полученный результат, чем основательно сбить баланс, слишком затянув или ослабив винты. Вернуть прежние настройки будет очень трудно. Кроме того, вы рискуете сломать устройство так, что из корпуса потечет масло.

Регулировщики скорости и «прихлапывания» располагаются на корпусе, обычно на лицевой части (под защитной крышкой) или на боковой поверхности.

Установка доводчиков ООО «Элит сервис»

Если вы не хотите рисковать и монтировать устройство самостоятельно или желаете, чтобы на вашей новой двери был доводчик, обращайтесь к нам. Опытные мастера подберут, а затем качественно и быстро установят доводчик.

Дверные доводчики — виды, устройство, монтаж и эксплуатация – статьи Дорлок

Доводчик – компактное и очень полезное устройство. Оно обеспечивает плавное, самостоятельное закрытие двери. С ним вам не придется вздрагивать от громких хлопков и переживать, что тепло уходит в открытый проем. Чтобы удовлетворить запросы широкого круга потребителей, производители изготавливают изделия разных видов и конструкций.

Разнообразие предложений

Одной из основных отличительных особенностей дверных доводчиков является место установки. По этому параметру различают модели нескольких типов.

Верхние. Это наиболее распространенный вариант. Рабочий корпус монтируется над дверной конструкцией и на полотне. Различают модели с зубчатым и кулачковым приводом. В первом случае рычаг соединен с шестерней, которая приводит в движение зубчатый штифт с пружиной либо поршень с зубцами. Модели со скользящей тягой позволяют передавать усилие оптимальным образом, отличаются компактными размерами. Дополнительно доводчики могут иметь функции фиксации в открытом положении, задержки закрывания, амортизации открывания и др.

Встраиваемые, скрытые. Механизм врезается в дверное полотно и остается практически незаметным. Он подходит для установки даже на противопожарные двери. Отдельно выделяют петли-доводчики. Они характеризуются миниатюрными размерами и простотой монтажа. К недостаткам такого решения относят небольшой ресурс и дополнительные требования к массе дверного полотна.

Напольные. Встраиваются в пол и остаются незаметными для пользователей. Учитывая эту особенность, проектировать установку подобной фурнитуры необходимо на стадии строительства. Напольные доводчики подходят для дверей весом до 300 кг, поэтому часто монтируются в торговых центрах, общественных зданиях.

Тонкости монтажа

Особенности установки зависят от вида дверного доводчика. Сразу стоит отметить, что напольный и скрытый монтаж следует доверить профессионалам. Именно в этих случаях любые просчеты могут привести к большим финансовым затратам, необходимости замены конструкции или неправильному функционированию устройства. Верхний дверной доводчик можно установить самостоятельно. Основные этапы работ приведены ниже.

Определить схему установки. Она зависит от типа и направления (стороны) открывания двери. Если полотно открывается в сторону доводчика, то корпус ставят именно на него. Рычажный комплекс крепится на раме. При открытии наружу положение блоков меняется. Основная часть монтируется на косяке, а скользящий канал ставится на корпусе. На этом же этапе определяются диаметр крепежа, необходимый для установки инструмент.

Использовать шаблон. Он обычно включается в комплект поставки. На шаблоне уже нанесены места расположения крепежей, что значительно облегчает установку. Его фиксируют с помощью тонкого скотча на полотно.

Непосредственный монтаж. Он включает последовательную установку в нужных местах корпуса, систему коленного рычага, колена, соединение конструкции с помощью шарнира.

Настройка. В большинстве моделей для этого предусматривается 2 винта. Один необходим для регулировки скорости закрывания полотна, второй – для прихлопа. При наличии дополнительных функций выполняются и их настройки.

Секреты эксплуатации

К сожалению, установить дверной доводчик и забыть о нем не получится. Этот вид фурнитуры требует регулярного, сезонного обслуживания. Это требование обусловлено изменением вязкости масла при разных температурах. В процессе использования важно следить, чтобы не было препятствий для нормального функционирования устройства. При обнаружении затирания полотна о косяк или какой-то предмет на пути двери их необходимо удалить. Также специалисты не рекомендуют оставлять надолго открытыми конструкции с доводчиками, ведь это ускоряет их износ. Но такое ограничение не касается изделий со специальной функцией фиксации.

Выводы

Дверной доводчик – функциональный и удобный конструкционный элемент. Он способствует сохранению тепла в помещении, тихому закрыванию полотна. Главное – правильно выбрать и установить модель. Также важно соблюдать правила эксплуатации устройства.

Различные типы дверных доводчиков

Дверные доводчики чаще всего используются в коммерческих зданиях, но их также можно использовать в жилых помещениях. Они используются для автоматического закрытия двери после того, как она была открыта, чтобы предотвратить распространение огня и дыма в случае пожара, а также для контроля шума, поддержания температуры в помещении и обеспечения дополнительной конфиденциальности.

Компания Ironmongery Experts предлагает широкий выбор дверных доводчиков, подходящих для различных условий и сред, включая дверные доводчики для поверхностного монтажа, скрытые дверные доводчики, напольные пружины и многие другие. Если вы не уверены, какой тип дверного доводчика подойдет для вашей собственности, ниже мы собрали некоторую информацию об этих продуктах, чтобы помочь вам сделать правильный выбор.

Накладные дверные доводчики.

Накладные дверные доводчики являются наиболее популярным типом дверных доводчиков. Они очень универсальны, их можно установить в верхней части двери или на раме, а также они имеют регулируемую скорость закрывания и защелкивание.

Усиленные доводчики

Усиленные доводчики предназначены для дверей шириной до 1400 мм и весом до 120 кг. В этом диапазоне у нас также есть дверные доводчики, которые подходят для дверей с максимальной шириной 1250 мм и 110 кг, такие как наши самые продаваемые дверные доводчики Rutland черный верхний доводчик и античный латунный верхний дверной доводчик Rutland.

Доводчики для средних нагрузок

Доводчики для средних нагрузок подходят для дверей шириной до 1100 мм и весом до 80 кг. Некоторые из наших самых продаваемых дверных доводчиков средней мощности включают никелевые накладные дверные доводчики Rutland, серебряные накладные дверные доводчики Rutland и латунные накладные дверные доводчики Arrone. Они имеют регулируемую силу мощности и регулируемую скорость закрытия.

Легкие дверные доводчики

Легкие дверные доводчики можно использовать на дверях до 9Ширина 50 мм, вес 60 кг. Мы поставляем дверные доводчики для деревянных дверей, для дверей, открывающихся вовнутрь и наружу, и многое другое. Наш ассортимент дверных доводчиков для легких условий эксплуатации включает латунные верхние дверные доводчики Rutland, верхние дверные доводчики Rutland из полированного никеля и верхние дверные доводчики Rutland Silver.

Электромагнитные дверные доводчики.

Электромагнитные дверные доводчики могут быть включены в систему пожарной сигнализации здания для автоматического закрытия дверей при срабатывании пожарной сигнализации. Они подходят для дверей различной ширины и веса. Например, наши доводчики с скользящим рычагом с электромагнитной поверхностью из сатинированного никеля можно использовать для дверей с максимальной шириной 1100 мм и весом 80 кг.

Скрытые дверные доводчики

Скрытые дверные доводчики встраиваются в дверь, таким образом, они обеспечивают незаметный способ автоматического закрывания дверей, кроме того, они менее подвержены вандализму. Наши скрытые гидравлические доводчики Perkomatic из полированной латуни и скрытые гидравлические доводчики Powermatic из матового хрома полностью скрыты, когда дверь закрыта, легко регулируются и доступны в различных вариантах отделки.

Напольные пружины

Напольные пружины вмонтированы в пол и поэтому полностью скрыты от глаз. Они идеально подходят для стеклянных дверей и больших дверей. Наш самый продаваемый напольный доводчик, напольный доводчик двойного действия из сатинированной нержавеющей стали, имеет регулируемую скорость закрывания, регулируемую скорость защелки и многое другое.

Если вам нужны дополнительные советы по выбору дверных доводчиков, мы опубликовали статью именно на эту тему. И когда вы выбрали правильный дверной доводчик, вам может понадобиться помощь в его установке. Для этого посмотрите, как установить скрытый доводчик или как установить верхний доводчик.

Для получения дополнительной информации о наших продуктах для управления дверями, не стесняйтесь обращаться к нашей команде. С нами легко связаться по электронной почте [email protected] или по телефону 01376 557 561 .

Типы накладных дверных доводчиков

Артикул

Администратор

7 февраля 2021 г.
• 3 мин чтения

Накладной доводчик является наиболее распространенным типом дверного доводчика. Он недорогой и простой в установке. Вы можете установить доводчик в стандартной конфигурации, с параллельным рычагом или с верхним косяком. Стандартная установка предназначена для тянущей стороны двери, а конфигурации с верхним косяком и параллельными рычагами — для нажимной стороны.

CRL Накладной дверной доводчик

Накладные дверные доводчики серии DC50 варьируются от размера 1, предназначенного для легких коммерческих и жилых помещений, до размера 5 для тяжелых коммерческих дверей. С независимой регулировкой скорости закрытия и запирания они удовлетворят требования вашего клиента к плавному управлению дверью.

Серия PR80 многоразмерных дверных доводчиков с регулируемой пружиной для поверхностного монтажа соответствует стандартному шаблону отверстий 9-1/16” x ¾”, что делает его идеальным как для новых, так и для модернизированных приложений. Доводчики регулируются в диапазоне размеров от 1 до 5 для дверей от 24 до 54 дюймов и весом до 264 фунтов. Доступна модель без барьеров (с низким сопротивлением открытию), соответствующая требованиям ADA к усилию открытия.

Серия PR70 представляет собой серию доводчиков с пружинным приводом, которые можно заказать для тяжелых условий эксплуатации или безбарьерного использования ADA. У них есть две ключевые особенности: контроль обратной проверки и закрытие с отложенным действием.

Большинство доводчиков CRL поставляются с системой контроля обратного хода, которая позволяет регулировать угол торможения от 70 до более чем 90 градусов. Это предотвращает повреждение двери и окружающей поверхности стены. Тем не менее, его лучше всего сочетать с верхним упором или вспомогательным полом. Закрытие с задержкой — это дополнительная функция, которая включает в себя третий диапазон скорости цикла закрытия. Он активируется, когда дверь открывается и отпускается под любым углом, превышающим 70 градусов. Эта функция особенно полезна в медицинских учреждениях и общественных зданиях, которые должны обязательно соответствовать правилам ADA.

CRL Накладные дверные доводчики доступны в популярных цветах алюминия и бронзы, некоторые также продаются в золотом, белом и хромированном цветах.

Варианты материала

Алюминиевые дверные доводчики для накладного монтажа C.R. Laurence предназначены для помещений с интенсивным движением, таких как общественные здания, торговые центры и аэропорты. Их декоративный дизайн также делает их привлекательными для жилых помещений.

Чугунные дверные доводчики для поверхностного монтажа известны своей прочностью и долговечностью. Они соответствуют требованиям доступности ADA и доступны с дополнительными аксессуарами, такими как откидные пластины и держатели для уникальных потребностей установки.

Советы по выбору аксессуаров

В зависимости от вариантов монтажа и применения для накладных дверных доводчиков предлагается ряд аксессуаров.
