Что такое внутрипольный конвектор отопления? История, конструкция, виды

Внутрипольный конвектор отопления – это отопительный прибор в системе водяного или электрического отопления, который встраивается в нишу пола параллельно окну или стене.

История

История внутрипольных конвекторов напрямую зависит от панорамных окон. В конце VII века французские архитекторы стали использовать в своих проектах новую идею – большие оконные проемы, которые занимали целиком одну стену. Это решение было актуальным для архитектуры эпохи Ренессанса — оно давало возможность максимально увеличить освещение комнат через огромное остекление. Лучи солнца через них доставали даже до коридоров, которые ранее освещались искусственно, с помощью масляных светильников (в то время электричества еще не было).

Окна тогда не имели редких и очень дорогих стекол, поэтому самые первые французские окна скорее можно назвать французскими дверьми, потому что они состояли из 2 сдвижных или распашных створок, которые включали металлическую раму, облагороженную деревом. Такая конструкция имела множество недостатков, конкретное решение которым придумали только в ХХ столетии. Одним из самых больших недостатков в панорамных окнах был холод. Он проходит через остекление, так как они были слабо защищены от этого, и помещения были очень холодные и некомфортные.

Точную дату создания первого внутрипольного конвектора, к сожалению, указать нельзя. Информация искаженная, так как много фабрик приписывают создание этого прибора себе. В точности можно утверждать, что внутрипольные конвекторы начали производить в середине 1970-ых годов. Такие крупные европейские производители как Jaga (Бельгия), Kermi (Германия), Kampmann (Германия), Zehnder (Швейцария), Isan (Чехия) в своих историях предприятий вспоминают начало производства встроенного обогревателя в таком виде, как мы его знаем сегодня в середине 70-ых годов прошлого столетия. До этого половые батареи представляли собой лишь определенную часть тех приборов, что существуют сейчас. В половом покрытии делалась специальная ниша, как бы небольшая яма, и туда помещали радиатор. Эта ниша прикрывалась специальной решеткой, решетки на сегодняшний момент не поменялись, изменилось только оформление и технология. Появилось много разновидностей и серийное производство решеток.

Принцип работы

Принцип работы внутрипольных конвекторов лежит в Законе Архимеда о передвижении воздушных масс – конвекции (от лат. convectio — принесение, доставка). Это перенос теплоты в жидкостях, газах или сыпучих средах потоками вещества. Естественная (свободная) конвекция возникает в поле силы тяжести при неравномерном нагреве (нагреве снизу) текучих или сыпучих веществ. Нагретое вещество под действием Архимедовой силы FA=DrgV (Dr — разность плотности нагретого вещества и окружающей среды, V — его объём, g — ускорение свободного падения; перемещается относительно менее нагретого вещества в направлении, противоположном направлению силы тяжести). Она приводит к выравниванию температуры вещества.

При стационарном подводе теплоты к в-ву в нём возникают стационарные конвекционные потоки. Интенсивность перемещения зависит от разности температур между слоями, теплопроводности и вязкости среды. На перемещение ионизованного газа (напр., солнечной плазмы) существенно влияет магнитное поле, степень ионизации газа и т. д. При вынужденной (принудительной), перемещение в-ва происходит главным образом (с помощью насоса, мешалки, вентилятора и других устройств). Конвекционное перемещение широко распространено в природе: в нижнем слое земной атмосферы, в океане, в недрах Земли, в звёздах.

Подытожим! Выходя из этого закона, холодные воздушные массы, проходя сквозь панорамные окна, попадают в помещение и направляются в самую низкую и самую горячую точку, так как поток нагретого воздуха в комнате будет заталкивать холодный и остывший именно туда для обогрева. Данный процесс бесконечный, активен источник тепла, который будет находиться ниже по уровню, чем все остальное в помещении. Внутрипольный конвектор находится ниже и издает тепло.

Виды внутрипольных конвекторов

Делить внутрипольные конвекторы на виды можно по нескольким параметрам, но самые основные это: в зависимости от теплоносителя, от конвекции, от места установки, функциональности.

Внутрипольные конвекторы по теплоносителю делятся на водяные и электрические.

• Первые имеют теплообменник, который создан для прохождения сквозь него стандартного и наиболее распространенного теплоносителя – воды. Для водяных встраиваемых конвекторов необходимо подвести отопительные трубы, в которых протекает горячая вода, от источника нагрева (котла, бойлера, теплового насоса и т.д.). Минимальный температурный режим для внутрипольного конвектора должен быть – 45 градусов Цельсия, максимальный – 110 градусов.

  В системе водяного отопления присутствует еще одна физическая сила – давление. Минимально необходимое давление для встраиваемой батареи – 0,1 МПа. При этом считается, что максимальная эффективность прибора будет при прохождении сквозь теплообменник не меньше чем 160 литров воды в час. Максимально допустимое давление в отопительной системе для встроенного радиатора – 1,6 МПа. Максимальное давление, при котором тестировались теплообменники, было зафиксировано на заводе чешской фабрики ISAN, а именно 14 МПа, это равно почти 140 атмосферам.
• Электрический конвектора сконструирован, по сути, как электрический ТЭН, который греет воздух. Для их работы используется переменный электрический ток (AC) напряжением 220-230 В. Иными словами они могут работать от обычной розетки, не привязываясь ни к воде, ни к котлу.

В зависимости от конвекционного процесса встроенные батареи делятся на внутрипольные конвекторы с естественной конвекцией и внутрипольные конвекторы с принудительной конвекцией.

• Естественная – в принципе все понятно, она происходит без дополнительных воздействий на внутрипольный конвектор.
• Принудительная – происходит с помощью тангенциального вентилятора. Он принудительно втягивает в короб конвектора воздух, направляя его на теплообменник для обогрева. Для функционирования вентиляторных встраиваемых обогревателей нужен электрический постоянный ток (DC), с помощью которого будет запускаться вентилятор. Существуют тангенциальные вентиляторы для внутрипольных конвекторов на 12В и на 24В. Более надежными и мощными считаются вентиляторы на 24В.

По месту установки можно выделить внутрипольные обогреватели: встраиваемые в пол и встраиваемые в подоконник.

По функционалу внутрипольные конвекторы могут быть работающие только на обогрев, на обогрев и охлаждение, подключаемые к приточной вентиляции. То есть, здесь мы можем выделить три основных разновидности:

1. Только обогревают помещение;
2. Обогревают в холодное время и охлаждают в теплое, их еще называют конвекторы-кондиционеры;
3. Приборы, которые подключаются к приточной вентиляции, которая дополнительно прибавляет воздуха для обогрева.

Конструкция

Конструкция внутрипольного обогревателя не зависит от разновидностей по типу. Все внутрипольные конвекторы имеют одинаковую конструкцию, отличается лишь немногое.

Справка! Внутрипольные конвекторы состоят из металлического корпуса – короба, в середине которого расположен нагревательный элемент – теплообменник. Чтобы максимально повысить теплоотдачу, его оснащают конвективными ребрами. Сверху обогреватель закрывается эстетичной декоративной решеткой, расположенной на уровне пола.

Для увеличения тепловой мощности в внутрипольные конвекторы ставят мощные тангенциальные вентиляторы. Они увеличивают скорость передвижения и нагрева воздуха от 3 до 5 раз. Для снижения шумов, возникающих при работе вентиляторов, используют специальные вставки из пористой резины. Если большая тепловая мощность не требуется, внутрипольный конвектор может функционировать при выключенном вентиляторе благодаря естественной конвекции. Чтобы добиться оптимальной температуры в помещении, используются регуляторы и датчики температуры. Регуляторы бывают механические, электромеханические или электронные. Комнатный термостат контролирует подачу теплоносителя, показатель температуры и скорость вращения вентилятора. Удобное «ручное» управление позволяет при необходимости выставить требуемые параметры.

Важно! Каждый элемент внутрипольного конвектора произведен из различных материалов, обладает определенными характеристиками и выполняет свои функции. Поэтому качество и функциональность обогревательного прибора следует оценивать исходя из комплектующих и аксессуаров.

Установка

Установка внутрипольного конвектора – очень тщательное и кропотливое дело. От правильности установки этого радиатора в пол будут зависеть его технические возможности. Так как же смонтировать внутрипольный конвектор правильно?

Подготовка

В нее входит:

• Проверка системы отопления;
• Подготовка всех необходимых инструментов;
• Проверка комплектации конвектора.

Правильный выбор места для установки

А именно:

• Отступ от окна или стены в этих диапазонах 8-30 см;
• Вентилятор должен быть со стороны помещения, а теплообменник со стороны окна;
• Шторы не должны делить конвектор пополам, максимум на 1/3, желательно чтобы они были не меньше чем 5 см над конвектором, вглубь помещения или ближе к окну особых требований нет.

Правильная прокладка теплотрассы

• Нужно выбрать диаметр труб для отопления не менее 16 мм, в отдельных случаях это может быть и 20 и 25 мм; Выбор вида трубы и бренда остается за установщиком или заказчиком. Рекомендации – только проверенные производители.
• Подвести трубы и подключиться в внутрипольный конвектор можно с любой торцевой стороны, или не торцевой, но поблизости ее.
• Трубы лучше вести так, чтобы было меньше изгибов и переломов. Чем короче путь от котла или коллектора, тем лучше.

Электропроводка

Сечение кабеля, количество проводов и схему электрического подключения каждый производитель или его представитель должен представить вместе со своей продукцией.

Ниша для установки

• Размеры ниши должен быть +3 см с каждой стороны короба внутрипольного конвектора.
• Глубина стяжки должна быть минимум на 0,5 см больше, чем высота встраиваемого радиатора.

Создание ниши для установки

Изоляция ниши обязательна! В нее входит: теплоизоляция, гидроизоляция, шумоизоляция.

Фиксация в нише

В комплект поставки внутрипольного конвектора должны входить: болты для выравнивания и ножки для крепления к полу. Внутрипольный конвектор должен быть установлен ровно по уровню будущего покрытия пола с каждой стороны и чтобы при заливке это не нарушить – нужно зафиксировать его с помощью ножек для крепления.

Заливка пола

Чтобы убрать неровности бетонного перекрытия заливается черновая стяжка. Это первый слой пирога пола. На черновую стяжку прокладывают трубы и другие коммуникации, после этого заливается чистовая стяжка. Она выравнивает максимально по уровню пол для установки напольного покрытия.

Установка рамки и решетки

Декоративная рамка внутрипольного конвектора крепиться с внутренней и внешней стороны короба конвектора. Основная функция этого элемента – скрыть дефекты и неровности при подводе покрытия пола к конвектору.

Декоративная решетка для внутрипольного конвектора прикрывает все внутренности прибора и устанавливается в уровень с полом. Данный элемент по сути является единственным видимым элементом внутрипольного конвектора. Решетка может повторять цвет и узор напольного покрытия пола: плитки, паркета, ламината.

Гидравлическая проверка системы

Под гидравлической проверкой системы отопления подразумевают проверку соединения труб на герметичность. Основная цель данной проверки – исключить попадание воды снаружи отопительной системы, пробои, течи и т.д.

Проверка электрического подключения и запуск конвектора

Перед включением питания к встраиваемому в пол радиатору отопления на проверить все ли правильно подключено к электрической сети, а также правильность подключения согласно схемы электрического подключения, предоставленного производителем.

После проверки, необходимо настроить комнатный термостат на комфортные температурные режимы. Нужно выставить температуру и скорость вращения вентиляторов.

Устройство и принцип работы внутрипольных конвекторов

Популярность внутрипольных радиаторов неуклонно растет в течение последних нескольких лет. Это объясняется впечатляющими эксплуатационными параметрами и высокой теплоотдачей этого вида отопительных приборов, который являются следствием конструктивных особенностей и принципом работы встраиваемых в пол радиаторов. Немаловажным дополнительным аргументом в пользу приобретения подобных изделий выступает их практичность и стильный вид.

Конструкция внутрипольного конвектора

В отличие от традиционный отопительных батарей, внутрипольный конвектор представляет собой конструкцию из трех элементов. Каждый из них имеет собственное функциональное назначение, а эффективность всей системы объясняется тем, что отдельные части гармонично дополняют друг друга. Для описания конструкции в целом следует детальнее остановиться на всех трех составных элементах.

Лоток

Одно из основных отличий встраиваемого в пол радиатора от традиционных батарей – это помещение отопительного элемента внутрь лотка, который размещается в стяжке пола. Он изготавливается из нержавеющей или оцинкованной стали, что обеспечивает как достаточный уровень прочностных характеристик, так и требуемую долговечность.

Основным функциональным назначением металлического лотка является защита нагревательного элемента от внешних воздействий. Благодаря ее наличию сам конвектор может изготавливаться из не самых прочных металлов – меди и алюминия, обладающих при этом высокой теплоотдачей. Такая комбинация прочного, надежного и долговечного лотка и надежно защищенного им радиатора обеспечивает высокую эффективность отопительной системы.

Геометрические размеры лотка варьируются в достаточно серьезных пределах. Например, ширина стандартных комплектующих для встраиваемого в пол радиатора составляет 20-42 см, высота колеблется в пределах 8-14 см. Вполне логично, что наибольший разброс в размерах характерен для длины изделия – минимальное значение этого параметра равняется 80 см, а максимальное – 10 метрам.

Нагревательный элемент

Как уже было отмечено, для изготовления нагревательного элемента обычно используются металлы, обладающие наивысшим показателем теплоотдачи – алюминий и медь. Размещение внутри лотка не требует каких-либо особенно высоких параметров прочности, позволяя отдать предпочтение материалам с отменной теплопроводностью.

Геометрические размеры нагревательного прибора подбираются с учетом лотка. Эффективная и безопасная работа конструкции обеспечивается в том случае, когда внутри лотка остается достаточно свободного места. Это гарантирует как оптимальный уровень воздухообмена, так и отсутствие прямого контакта между радиатором и поверхностью стенок или дна лотка.

В некоторых моделях внутрипольных конвекторов внутри лотка вместе с нагревательным элементом размещается один или несколько вентиляторов. Обычно в подобном качестве используются простые и почти бесшумные устройства, функциональным назначением которых выступает увеличение уровня воздухообмена в помещении. Модели встраиваемых в пол радиаторов с принудительной конвекцией обойдутся потенциальному покупателю дороже, но их использование обеспечивает более высокий КПД и увеличение эффективности системы обогрева.

Декоративно-защитная решетка

Предназначение третьей части внутрипольного конвектора – декоративно-защитной решетки – достаточно очевидно. Она используется для защиты обогревательного элемента с четвертой стороны, то есть сверху, а также для придания всей конструкции эстетически приятного и стильного облика.

Учитывая последнюю функцию изделия, становится понятным, почему сегодня для изготовления решеток для встраиваемых в пол радиаторов применяются самые разные материалы, начиная с различных металлов, а заканчивая древесиной и даже натуральным камнем. Это позволяет получить разнообразные интерьеры помещений, что выступает существенным достоинством отопительной системы с применением внутрипольных радиаторов.

Принцип работы внутрипольного радиаторов

Несмотря на серьезные конструктивные отличия внутрипольных радиаторов от традиционных батарей отопления, принцип их работы практически не отличается от обычного. он заключается в следующем. Теплоноситель нагревается в теплообменнике котла и по системе труб подается к отопительному прибору. Перемещаясь непосредственно внутри конвектора, вода или другая жидкость отдает тепло окружающему воздуху, который постепенно нагревается и перемещается вверх, освобождая место более холодному.

Благодаря воздухообмену осуществляется обогрев всего помещения. Важно отметить, что теплоотдача внутрипольных радиаторов находится на высоком уровне, что обеспечивает эффективность всей отопительной системы и является одним из ключевых, но далеко не единственным преимуществом практического использования встраиваемых в пол конвекторов.

Преимущества использования встраиваемых в пол радиаторов

Помимо высокого уровня теплоотдачи, другими важными достоинствами внутрипольных радиаторов, которые и стали основной причиной популярности этого способа обогрева, выступают:

• экономия пространства. Встраиваемый в пол конвектор выступает единственно возможным решением для обогрева помещения с панорамным остеклением и низкими подоконниками. Кроме того, внутрипольные радиаторы отлично подойдут там, где предусмотрена планировка сложной конфигурации или владелец стремится максимально использовать полезное пространство здания. В каждом из перечисленных случаев расположение отопительного прибора в стяжке пола является наилучшим вариантом;



• экономичность. При правильном использовании принципа работы внутрипольных конвекторов и грамотном проектировании отопления удается добиться высокого КПД системы, зачастую заметно превосходящего большую часть альтернативных вариантов обогрева здания;
• универсальность. Устройство и характеристики современных встраиваемых в пол радиаторов позволяют одинаково эффективно использовать их при отоплении самых различных зданий, включая частные загородные коттеджи и дома, офисные помещения, торговые и торгово-развлекательные центры и множество других подобных строений. При этом допускается использование как электрических, так и водяных внутрипольных конвекторов, хотя последние применяются намного чаще, так как обладают более высокой эффективностью;
• эстетичность. Применение встраиваемых в пол конвекторов позволяет убрать отопительные приборы в стяжку, что открывает большие возможности для дизайнеров при оформлении интерьера помещения. Особенно важным это достоинство оказывается для частных домов, торговых и офисных помещений, где эстетические приятный облик зала или комнаты имеет крайне серьезное значение;



• практичность. Конструкция внутрипольного радиатора обеспечивает предельно простой уход за отопительным прибором. Он осуществляется путем снятия решетки, после чего открывается доступ непосредственного к нагревательному элементу. Очевидно, что это предельно упрощает еще и выполнение технического обслуживания конвектора, а также осуществление ремонта в случае неисправности или выхода его из строя;
• безопасность. Принцип работы встраиваемого конвектора обеспечивает максимальный уровень безопасности в процессе его эксплуатации. Он достигается за счет двух факторов. Первым из них выступает относительно невысокая температура теплоносителя, которой в большинстве случаев оказывается достаточно для эффективной работы отопительной системы. Второй фактор, обеспечивающий безопасность эксплуатации – отсутствие прямого доступа к нагревательному элементу, что исключает возможность контакта с ним и получения ожога.

Наличие настолько внушительного списка достоинств в сочетании с простым устройством и понятным принципом работы делают внутрипольные конвекторы востребованными в сегодняшних условиях российского рынка. Более того, изучение характеристик и свойств этого способа отопления позволяет сделать вывод о дальнейшем росте популярности встраиваемых в пол радиаторов.

Конвекторы водяного теплого пола: их виды и характеристики

Панорамное остекление жилья – популярный модный тренд современного ремонта и строительства. Для обогрева помещения с такими окнами стандартные отопительные приборы не подходят, поэтому специалисты разработали встраиваемые приборы скрытой установки.

Универсальные конвекторы водяного теплого пола, выгодно отличающиеся компактностью и привлекательным внешним видом. Прежде чем решиться на использование инновационного оборудования, нужно разобраться в его особенностях, согласны?

В статье подробно описаны различные виды внутрипольных конвекторов, выявлены сильные и слабые стороны таких радиаторов, а также даны советы по их выбору и установке.

Содержание статьи:

• Внутрипольные конвекторы
• Где применяются встроенные системы отопления?
• Типы и особенности оборудования
• Основные требования к корпусу устройства
• Какой тип гриля предпочесть?
• Характеристики устройств для подвода воды под полом
• Отличия радиаторных и электрических типов
• Правила выбора прибора
  • Основные характеристики конвектора
  • Давление в системе отопления
  • Выбор теплоносителя
• Особенности монтажа внутрипольного конвектора 90 012
• Преимущества и недостатки оборудования
  • Минусы встраиваемой техники
  • Плюсы напольных систем
• Выводы и полезное видео по теме

Внутрипольные конвекторы

Современный рынок предлагает различное отопительное оборудование, которое предназначено для создания комфортной и уютной атмосферы в помещениях различного назначения.

Напольные модели – универсальные устройства, выполняющие отопительную и декоративную функцию. Они обеспечивают нужную температуру в квартире или офисе на короткий промежуток времени.

Водяные внутрипольные конвекторы представляют собой эффективные устройства, устанавливаемые в полу. Они предназначены для быстрого обогрева помещения.

Подключенный к системе водяного отопления или к электросети, конвектор представляет собой многофункциональное устройство, прекрасно выполняющее свои прямые функции и служащее украшением интерьера. Он не только выполняет роль компактного, практически незаметного отопительного прибора, но и является стильным дополнением к дизайну комнаты.

Если владелец квартиры решил обогревать приборы, размещенные в конструкции пола, в процессе ремонта необходимо подготовить специальные ниши.

Водяные внутрипольные конвекторы – это устройства, которые устанавливаются под напольное покрытие. Они эффективно обогреют и украсят жилое помещение.

Встраиваемые модели более привлекательны и эффективны, чем обычные радиаторы. Последние обогревают помещение тепловым излучением, а электрические конвекторы и водяные модели помимо излучения нагревают еще и циркулирующий через них поток воздуха.

Особенности работы, а также рекомендации по выбору электрических и водяных конвекторов напольного типа приведены в статьях:

Устройства теплого пола закрыты с 3-х сторон, поэтому независимо от места расположения отдают большую часть тепла. За счет использования специальных изоляционных материалов расходуется незначительная часть тепловой энергии.

Где используются встроенные системы отопления?

Встраиваемые в пол конвекторы – инновационное отопительное оборудование, которое отличается уникальными характеристиками и стильным внешним видом.

Рекомендуется устанавливать в следующих случаях:

1. В помещениях с большими оконными проемами для исключения возможности сквозняка в помещении.
2. В небольших помещениях при недостатке свободного места или в тех, в которых в конструкции не должно быть лишних элементов. Устройства встраиваются в стяжку пола, оставляя максимально свободное пространство.
3. В помещениях с повышенной влажностью независимо от их назначения. Здесь их роль заключается в получении своеобразной шторы, не допускающей запотевания окон.

Чтобы не разочароваться и не потерять деньги, перед покупкой рекомендуется изучить информацию о понравившихся моделях.

Правильно подобранный отопительный прибор обязательно оправдает ожидания и значительно сэкономит электроэнергию.

Типы и особенности оборудования

Конструкция электрического блока достаточно проста. Он состоит из металлического корпуса-коробки, в середине которого расположен нагревательный элемент. Для максимальной теплопередачи он оснащен конвективными ребрами. Сверху каменку закрывает эстетичная решетка, расположенная на уровне пола.

Встраиваемые конвекторы в некоторых случаях устанавливаются в подоконник. Этот прием практикуется, если устройств теплого пола недостаточно для оптимального обогрева помещения.

Для увеличения тепловой мощности в некоторые модели ставят вентиляторы. Они увеличивают скорость движения и нагрева воздуха на 75-90%. Для снижения шума, возникающего при работе вентиляторов, используются специальные вставки из пористой резины.

Если не требуется большая тепловая мощность, напольный прибор может работать с выключенным вентилятором за счет естественной конвекции.

Для достижения оптимальной комнатной температуры регуляторы и которые расположены в середине металлического корпуса. Регуляторы бывают электромеханические или электронные.

Этот блок регулирует температуру и скорость вращения вентилятора. Удобное «ручное» управление позволяет при необходимости задать нужные параметры.

Встраиваемые в пол конвекторы могут комплектоваться термостатом, который отображает температуру, регулирует расход теплоносителя в теплообменнике и скорость вращения вентилятора

Нагревательный прибор, подключенный к отопительному контуру, отличается от электрического нагревательного прибора только тем, что вместо нагревательного элемента внутри него проходит труба. По аналогии он снабжен оребрением, цель которого — увеличить теплоотдачу.

Встраиваемые в пол водяные конвекторы также могут быть оснащены вентиляторами для ускорения процесса нагрева.

Каждый элемент внутрипольного конвектора изготавливается из различных материалов, имеет определенные характеристики и выполняет свои функции. Поэтому качество и функциональность обогревателя следует оценивать исходя из комплектующих.

Для регулирования температуры встроен термостат, а для повышения эффективности устройства используется вентилятор.

Основные требования к корпусу устройства

Внешний вид металлического корпуса не играет большой роли, так как он находится в полу помещения. Особое внимание следует уделить качеству этого элемента, так как от показателя зависит надежность и долговечность отопительного агрегата и определяется его класс.

Важную роль играет металл, из которого изготовлен корпус:

1. Для установки во влажных помещениях подходит конвектор с корпусом из нержавеющего материала повышенной влагостойкости.
2. В сухих помещениях выбирают устройство с корпусом из оцинкованной или черной стали, которая покрывается, стойкой к внешним воздействиям, антикоррозийной краской

Обычно для покрытия металлического корпуса применяют специальные порошковые составы. Они эффективно защищают металл от ржавчины и внешних воздействий.

Дизайнеры рекомендуют выбирать конвекторы, у которых детали и внутренние стенки корпуса окрашены в темный цвет. Их практически не видно, поэтому они выглядят более эстетично.

Какой гриль предпочесть?

При выборе напольного обогревателя обратите особое внимание на решетку. Этот элемент выполняет декоративную роль, так как остается над полом.

Решетка может быть изготовлена ​​из таких материалов:

• сталь оцинкованная, нержавеющая или обычная;
• анодированный алюминий;
• натуральный мрамор;
• дерево — бук, ясень, мербау, дуб и др.

При выборе материала необходимо учитывать, что система должна гармонично вписываться в интерьер и соответствовать дизайну помещения.

По конструкции различают 2 вида решеток для внутрипольных конвекторов:

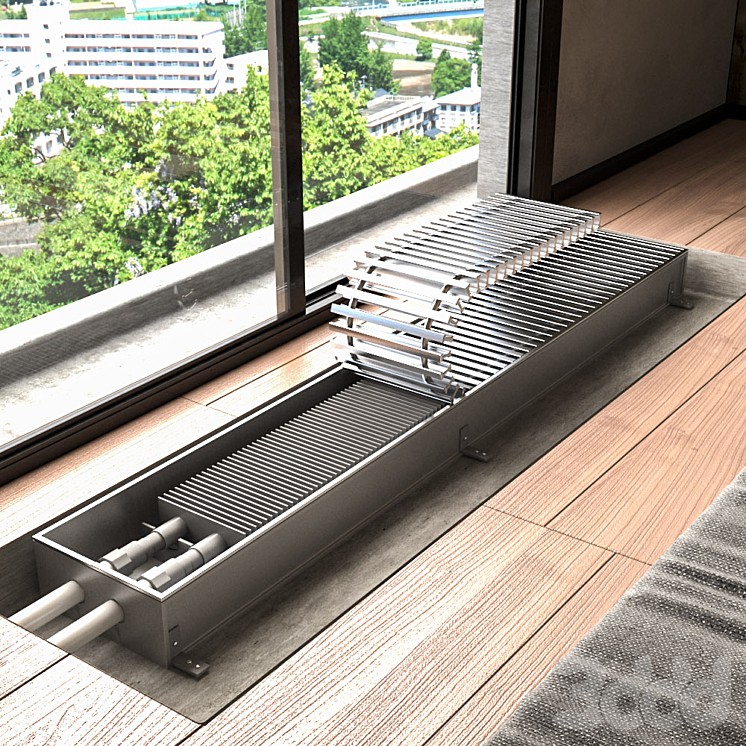

• рулонные — решетки более дорогие и простые в эксплуатации, так как их можно свернуть в рулон;
• линейный — должен быть полностью поднят.

Планки в рулонных решетках располагаются исключительно поперек. В линейном варианте они располагаются поперек и вдоль нагревателя.

Декоративные решетки – это стильное завершение системы теплого пола. Они помогут скрыть вентиляцию и обогреватель.

Конструкция гриля особенно важна, если сверху он имеет ступеньки на ножках. При этом нужно обращать внимание на внешний вид и материалы, использованные при изготовлении. Следует проверить, чтобы решетка не содержала пластиковых деталей, которые производители иногда используют на стыке рамы и планок.

Для равномерного распределения нагрузки на устройство, снижения шума и повышения комфорта отдельные производители устанавливают пружины на стыке рамы и ламели.

В условиях повышенной нагрузки лучше выбирать решетку, имеющую одинаковый дизайн с обеих сторон. Если он стерся, его можно перевернуть для дальнейшего использования.

Особенности внутрипольных водонагревателей

Нагревательный элемент водонагревателей, встроенных в пол, представляет собой полую трубу с прессованными или сварными пластинами. Идет передача тепла. Внутрипольные конвекторы подключаются к общей системе водяного отопления при помощи труб с резьбой.

Во встраиваемых водных изделиях важную роль играет теплообменник. Максимальную мощность обеспечивают более дорогие медные и медно-алюминиевые теплообменники. Последние оснащены медной трубой и алюминиевым оребрением.

Производители также предлагают бюджетные модели из нержавеющей стали и эконом-вариант — оцинкованные.

Теплообменники и внутренние стенки корпуса большинства моделей внутрипольных конвекторов окрашены в темный цвет. Благодаря этому их практически не видно через декоративную решетку

Дорогостоящие конвекторы, оснащенные медными теплообменниками, кроме функции увеличения мощности прибора, имеют ряд недостатков.

Минусы использования аналогичных моделей:

1. Медь требует особых условий эксплуатации. Он не совместим с некоторыми металлами, из которых изготовлены теплоноситель и заземляющие устройства.
2. Использование моделей с теплообменниками из этого металла в системе центрального отопления может вызвать проблемы.

Но подходят для индивидуальных систем отопления, где разводка полимерная, металлополимерная или . Лучше, если теплообменник котла тоже будет из меди.

Фитинги и фитинги должны использоваться с хромированным и никелированным покрытием, латунью или бронзой.

Помимо водяных, производители предлагают электрические встраиваемые конвекторы. В них главная роль. На нем есть пластины, призванные увеличить площадь контакта устройства с воздухом.

Данные устройства служат дополнительным источником теплового излучения в помещениях, где нет возможности подключить водяное отопление.

Отличия радиаторных и электрических типов

В электрических и водяных устройствах теплого пола для увеличения мощности устанавливаются вентиляторы. Это позволяет получать гораздо больше тепла от конвекторов.

Вентиляторы работают от сети постоянного тока 12, 24 В и переменного тока 220 В. Для снижения уровня шума их размещают на виброизоляционных опорах. №

Несмотря на шум, который обычно исходит от принудительных конвекторов, они имеют важные преимущества. Приборы выделяют больше тепла и осаждают холодные потоки, исходящие от поверхности стекла.

Если хозяин помещения планирует использовать водяной внутрипольный конвектор в качестве единственного или основного источника тепла, рекомендуется выбирать модели с принудительной конвекцией. Они быстро и эффективно нагревают воздух в помещении, предотвращая оседание конденсата на стекле.

Отдельные модели, напр. Продукция компании Kermi , может использоваться не только для обогрева помещения, но и для его охлаждения. Это связано с использованием 2-х отдельных теплообменных элементов, подключенных к различным системам – нагрева и охлаждения.

Встраиваемые системы бывают 2-х типов — двухтрубные и четырехтрубные. В двухтрубном 1 теплообменник работает с 2 системами.

На современном рынке представлены модификации внутрипольных конвекторов, подающие в помещение чистый и теплый воздух. Сначала он попадает в специальное отверстие, затем очищается встроенными фильтрами. Затем воздух нагревается, после чего поступает в помещение.

Водяные внутрипольные конвекторы со встроенными фильтрами оптимально подходят для установки в помещениях со стеклопакетами. В них обычно низкая влажность и недостаток кислорода.

Производители также выпускают напольные приборы для эффективного обогрева жилых, коммерческих и производственных помещений с повышенным уровнем влажности. При их изготовлении используется влагостойкое и современное электрооборудование. Эти модели оснащены сливом для отвода скопившегося конденсата.

Перед началом ремонта вы можете заказать нестандартный конвектор, соответствующий характеристикам помещения.

Некоторые производители изготавливают вращающиеся нагревательные элементы, облегчающие уход за внутренней частью корпуса. Теплообменник можно установить на гибкие шланги, благодаря чему его легко снимать для очистки.

По заказу потребителя встраиваемые в пол конвекторы изготавливаются с необходимым радиусом закругления или угловыми. Такой часто используют для оформления витрин или помещений с нестандартной геометрией.

Электронные или электромеханические термостаты отвечают за регулирование температуры и мощности конвектора. Они расположены в корпусе устройства, управляются с помощью пульта или пульта дистанционного управления. Электронные термостаты позволяют программировать температуру по времени суток, дням недели.

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты прибора. Также желательно определить тип конвекции, которая может быть естественной и принудительной.

Выбор водонагревателей, встраиваемых в пол, требует учета многих параметров функциональных особенностей устройства.

Основные характеристики конвектора

Изначально необходимо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, патрубков. Кроме того, особое внимание необходимо уделить другим характеристикам.

Рассматривая встраиваемый конвектор водяного типа как устройство для отопления дома, следует определиться с производителем.

Отечественные и зарубежные производители предлагают отопительные приборы широкого диапазона мощностей. Правильно подобрав этот вариант, вы обеспечите комфортную температуру в помещении

Одной из важнейших характеристик конвектора считается тип системы отопления – однотрубный или двухтрубный. Диаметры соединений не относятся к первостепенным критериям выбора, так как есть переходники.

Давление в системе отопления

Это один из важнейших показателей водяного устройства. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подойдет любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Обычно для установки в многоэтажных домах рекомендуется устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажных домов необходимо учитывать давление и рабочее давление. В эксплуатирующей организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учитывать тип и параметры устройства. Для индивидуального отопления подойдет любая модель, так как хозяин помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется приспосабливаться к условиям и показателям воды, которая течет в канализационных трубах. При этом следует учитывать следующие факторы: температуру, количество взвесей, рН, содержание кислорода, оптимальный тип подключения аппарата.

Особенности монтажа внутрипольного конвектора

Встраиваемые модели конвекторов для отопления водяного типа можно устанавливать несколькими способами: с прибором в помещение или на стекло.

Если оборудование развернуто к окну, холодный воздух, поступающий из оконного проема, будет перекрыт, что сделает невозможным образование конденсата. Однако температура в помещении будет крайне медленно достигать значений, комфортных для пребывания, так как большая часть тепла будет расходоваться на нагрев стекла.

При установке комнатного устройства на стекло в помещении будет стабильная температура. Это результат равномерного смешения теплых и холодных воздушных масс.

Повернув устройство в сторону помещения, можно получить быстрый нагрев. При таком расположении на стекле может образовываться конденсат. Одним из основных недостатков этого метода является то, что в помещении наблюдаются зоны с разной температурой, что создает дискомфорт.

Встраиваемые приборы устанавливаются в желобах, подготовленных в ходе ремонтных работ. Если пол в помещении бетонный, то расстояние между стенками желоба и корпусом устройства заполняется раствором.

При установке конвектора в деревянное напольное покрытие вокруг него делают декоративную рамку из брусков того же цвета.

Преимущества и недостатки оборудования

На современном рынке представлено огромное количество напольных и настенных отопительных приборов. Особой популярностью пользуются универсальные напольные устройства, так как они обладают уникальными характеристиками и преимуществами.

Минусы встраиваемой техники

Основным недостатком напольных конструкций является высокая стоимость. Их цена в разы выше, чем у аналогичных отопительных приборов наружного блока той же мощности.

Это связано с тем, что установка прибора намного сложнее, чем обычных конвекторов.

Схема установки теплого пола описывает установку водяной конструкции. Он достаточно сложный, так как включает в себя несколько важных процессов (+)

При установке оборудования встраиваемого типа подводящие трубы должны находиться в полу. Это популярное решение, сложное с технической точки зрения. Для скрытой установки изделия необходимо поднять пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество внутрипольных конвекторов – монтаж заподлицо, что дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложность монтажа и высокую цену, внутрипольные конвекторы являются популярной и стильной моделью отопительного прибора

Для открытых стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и домов, оборудованных модными панорамными окнами, громоздкий радиатор не вписывается в общий стиль помещения.

Оптимальное решение в таких ситуациях – встроенный конвектор. При этом вы можете выбрать модель с естественной или принудительной конвекцией.

Выводы и полезное видео по теме

Видео №1. Обзор встраиваемого оборудования для водяного отопления:

Видео №2. Устройство и монтаж внутрипольных конвекторов:

Видео №3. Уход для изделий с подогревом пола:

Основная функция встроенного в пол водяного конвектора – эффективный и быстрый обогрев помещения. Оборудование защищает стекло от образования конденсата – с помощью тепловой завесы останавливает и нагревает потоки холодного воздуха, постоянно поступающие из оконных и дверных проемов.

В зависимости от особенностей помещения и требований к изделию можно подобрать устройство оптимальной модели.

Тем, кого интересует вопрос выбора и установки внутрипольных водяных конвекторов, предлагаем оставлять комментарии и задавать вопросы. Форма обсуждения находится в нижнем блоке.

Четырехтрубный внутрипольный конвектор для отопления и охлаждения тайна за решеткой

Перейти к основному содержанию

Барт Стасиак

Барт Стасиак

Я могу помочь вам получить долговечное и экологически чистое наружное покрытие желаемого цвета в качестве консультанта по спецификациям для порошковых покрытий AkzoNobel.

👍🤝

Опубликовано 12 мая 2015 г.

+ Подписаться

Некоторые из вас, возможно, знают, а некоторые еще не знают, что Verano производит очень эффективные внутрипольные конвекторы для отопления и охлаждения, которые можно использовать отдельно в здании или хорошо сочетать с любыми другими унитарными продуктами для водяных систем отопления/охлаждения.

В общих чертах напольные конвекторы/конвекторы для обогрева и охлаждения предназначены для распределения горячего/холодного воздуха, компенсации холодного сквозняка/солнечного света, когда речь идет о застекленных фасадах насквозь.

Verano Convector является производителем в ЕС конвекционных, напольных и настенных обогревателей с естественной и принудительной конвекцией (также в версиях для обогрева и/или охлаждения). Большинство наших работ носят индивидуальный характер, когда мы можем удовлетворить индивидуальный характер вашего интерьера и совместить его с высокими требованиями энергоэффективности ваших консультантов по устойчивому развитию.

Мы рады пригласить вас на Verano Roadshow, которое пройдет с 8 по 17 июня по всей Великобритании в филиалах Smith Brothers Stores Ltd.

Для получения более подробной информации и обновлений посетите: http://sbs.co.uk/verano-roadshow/

• Вы инженер по газовому безопасному регистру? Мы хотели бы услышать от вас!


  12 мая 2017 г.

• Насколько ваш рынок электронной коммерции может работать на вас? Часть 3


  5 мая 2017 г.

• Сложная архитектура требует возвышенной и дискретной системы внутрипольного отопления.




  27 апр. 2017 г.

• Магазин Verano — теперь мы (почти) готовы к бою!


  12 апр. 2017 г.

• Крутая стартап-компания находится в поиске ключевого СП. партнер (электронная коммерция, веб-разработчик, веб-администратор)


  11 апр. 2017 г.

• Насколько ваш рынок электронной коммерции может работать на вас? Часть II


  11 апр.

  2017 г.

• Насколько ваш рынок электронной коммерции может работать на вас? Часть I


  11 апр. 2017 г.

• Поговорим о внутрипольных конвекторах/конвекторах!


  9 марта 2017 г.

• Самые разыскиваемые: агенты по продажам


  9 марта 2017 г.

• Отопительная скамья Comodo для современного офисного интерьера


  29 июля 2016 г.
