Как правильно определить размеры откатных ворот, подробное описание

14 октября 2018

Какие бывают размеры откатных ворот? Разбираем от А до Я!

Решившись сделать на своем участке раздвижные ворота – их оптимальный размер – это первое что необходимо рассчитать на этапе планирования. Ведь именно размер проёма откатных ворот влияет на дальнейший выбор конструкции и материалов.

Что нужно знать о размере стандартных откатных ворот

Важно различать два понятия – габариты общей конструкции и ширина проема. Потому что в размер стандартных откатных ворот, помимо непосредственно расстояния от края до края въезда включена ещё и длина противовеса, удерживающего створку при открывании и позволяющего правильно функционировать механизму. Оптимальный отрезок противовеса в сдвижных воротах составляет 30-50% от ширины въезда. Но все сильно варьируется исходя из конкретной ситуации.

  1. Легкие домашние откатные ворота до 3 метров выдержат на противовесе от 30% -40%
  2. Механизму, оснащенному тяжелой створкой до 5 метров нужен запас 45-50%.
  3. Длинным и массивным раздвижным воротам, используемым на предприятиях, также требуется оставлять не менее 50% от ширины проема.

Также, если у вас ситуация позволяет противовес не более 30%, тогда советуем усиленную балку толщиной 5 мм и ролики до 800 кг. Такой комплект будет стоить дороже, другого выхода у вас просто нет. Вам не придется, перекраивать забор для установки механизма ворот нужной длинны! Подробнее с этими расчетами вам помогут разобраться специалисты и консультанты компании «Vorota Center».





Что считается стандартным размером?

Оптимальным размером проема раздвижных ворот для коттеджа или дачного участка являются габариты: 4 м в ширину и 2 в высоту. Этого хватит для проезда любого вида транспорта, используемого в повседневности – от легковушки, до фургона и ГАЗели. При этом общий размер всего полотна в длину составит 6 метров. Именно столько места надо будет оставить для отката вдоль внутренней стены забора.

Размеры меньше стандартных

Но если проектировка вашего двора не позволяет разместить 6 ти метровую конструкцию можно в принципе обойтись и откатными воротами с размером проема в 3 или 3,5 метра, тогда их общая длина будет 4,5-5 метров – этого вполне достаточно для въезда легковых автомобилей и даже микроавтобуса. Также стоит учитывать, что направляющая длинной 5 метров — минимальная, которую производят.

Большие размеры

На предприятии – заводы, складские помещения, рассчитанные на въезд габаритного транспорта, или на жилом участке, заезд на который не является идеально ровным и вынуждает машину поворачивать при проходе проема практически на 90 градусов, расчет размеров откатных ворот будет колебаться от 8 до 9 м по нижнему краю. Тогда ширина створки составит 5-6 м. Этого будет достаточно для движения крупной техники и любых маневрах при въезде.

Подводя итоги

Откатные ворота, не смотря на их размеры и цену, в разы удобнее и долговечнее распашных, но устанавливать их необходимо с умом. Их можно легко сделать самому, но к расчетам размеров и выбору фурнитуры и материалов необходимо уделить особое внимание, дабы их срок службы исчислялся десятками лет без скрипа и провисания.

Если вы НЕ планируете изготавливать раздвижные ворота своими руками, а хотите заказать готовые откатные ворота на болтах, в таком случае вам – большинство расчетов мы проведем за вас, предложим вам оптимальное решение и дадим на руки все необходимые инструкции для установки и тд.

УСПЕХОВ ВАМ В ВАШЕМ ДЕЛЕ!



Другие статьи по теме:

Как установить закладную

Схема и чертеж, фундамента откатных ворот

Размеры фундамента под откатные ворота 4,5,6 метров

Как установить закладные для столбов ворот

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Откатные ворота своими руками: пошаговое руководство и схемы








Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.


Откатные ворота — это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.







Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.



Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:



Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1. за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

  1. ширина проема
  2. предполагаемая высота установленной конструкции — от уровня готового дорожного покрытия
  3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, «прячется» за забором. Общая высота ворот — это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность — калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная — это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания — фундамента

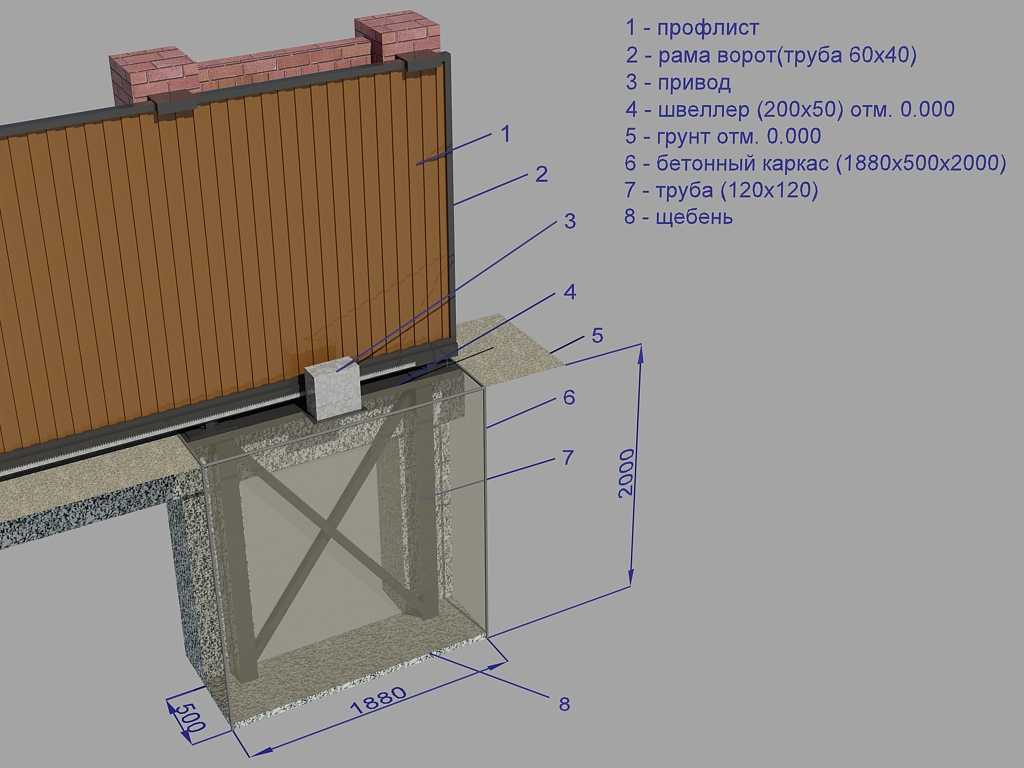

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже — на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать «перекоса сдвижных ворот» глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот — это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием — тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.



Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот. Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки — гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 — 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

  • труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
  • труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО













УГЛЫ

ПРОФИЛЬ

ДЛИНА

КОЛ-ВО

1

90˚/90˚

МИКРО 6 / ЭКО 6

6 000 мм.

1 шт.

2

90˚/45˚

60х40

6 000 мм.

1 шт.

3

45˚/45˚

60х40

4 480 мм.

1 шт.

4

90˚/45˚

60х40

1 804 мм.

1 шт.

5

45˚/45˚

60х40

1 844 мм.

1 шт.

6

40˚/50˚

60х40

2 359 мм.

1 шт.

7

45˚/45˚

40х20

4 399 мм.

2 шт.

8

45˚/45˚

40х20

1 763 мм.

2 шт.

9

90˚/90˚

20х20

1 683 мм.

5 шт.

10

90˚/90˚

20х20

703 мм.

6 шт.

11

50˚/40˚

20х20

1 089 мм.

6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.

  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

  • снимаем ворота с роликовых кареток
  • откручиваем роликовые каретки с подставок
  • по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
  • закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
  • со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



  • на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

  • Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



  • Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!






Какого размера должны быть ворота?

Электрические ворота — достойное дополнение к дому с подъездом.

Это может помочь повысить безопасность, снизить привлекательность и сделать сад более безопасным, а также потенциально увеличить стоимость вашего дома.

Имея так много различных вариантов отделки, дизайна и операционных систем, есть варианты, которые дополнят большинство домов.

Когда люди рассматривают возможность установки электрических ворот, одной из проблем, с которыми они должны столкнуться, является размер ворот по отношению к подъездной дорожке.

Как убедиться, что ваши ворота имеют правильный размер, чтобы закрыть пространство, не сталкиваясь с проблемами, когда они открываются и закрываются?



Какой стандартный размер ворот?



Не существует такого понятия, как «стандартный размер ворот» или ширина.

Ворота изготавливаются таким образом, чтобы они подходили к подъездной дорожке независимо от ее размеров, а это означает, что ворота изготавливаются в широком диапазоне высоты и длины.

Подъездные пути и другие входы сильно различаются от объекта к объекту, но есть несколько моментов, о которых стоит помнить.



Большинство из них будут достаточно широкими, чтобы пропустить машину без особого риска повреждения.

Даже в этом случае опыт подсказывает нам, что маневрировать автомобилем в ограниченном пространстве сложнее.



Какой ширины должны быть ворота?



Ворота могут изготавливаться различных конструкций, но для въездных ворот есть две распространенные конфигурации.

Раздвижные ворота обычно состоят из одних ворот большего размера, которые перемещаются поперек въезда. Между тем, распашные ворота обычно состоят из двойных створок, которые открываются посередине и при открытии распахиваются на подъездную дорожку.

Стоит учесть, что раздвижные ворота можно сделать в виде двух распашных ворот.

Какой бы тип ворот вы ни выбрали, ваши ворота должны полностью закрывать проезжую часть, не оставляя места ни по краям, ни посередине.

Любые открывающиеся ворота требуют места для прохода, и в этом раздвижные ворота и распашные ворота сильно отличаются.

Раздвижные ворота должны двигаться по непрерывной прямой дорожке через проем между столбами или стойками, пока ворота полностью не выйдут из проема.

Распашные ворота перемещаются на более короткое расстояние, чем раздвижные ворота, двигаясь по дуге от петель на столбах к подъездной дорожке, поэтому в этой области не должно оставаться никаких предметов, которые могут помешать полностью открыть ворота.

Как определить размер ворот?



Мы рекомендуем обратиться к профессиональному установщику ворот, чтобы он посетил вашу собственность и обсудил ваши индивидуальные требования, прежде чем решить, какая автоматизированная система ворот подойдет лучше всего.

Они обычно проводят обследование, делая точные измерения, необходимые для изготовления выбранного вами дизайна.

Точность расчетов размеров ворот имеет решающее значение. Ошибитесь, и ваши ворота не будут эффективно работать на подъездной дорожке.

Исправление этого, вероятно, также будет дорогостоящим, не говоря уже о стрессе и неудобствах, которых можно избежать, которые может вызвать ошибка.

Linkcare может предоставить максимально полное предложение, основанное на ваших собственных измерениях, если вы не заказали обследование у опытного инженера.

Вот как их можно взять.



Размеры распашных ворот



Короче говоря, нам нужно знать ширину и высоту ваших ворот.

Для ширины измерьте расстояние в миллиметрах между внутренними краями каждой стойки ворот.

Высота ваших ворот по краям должна быть меньше высоты существующих или предлагаемых столбов.

Будьте осторожны, не указывайте размеры каких-либо существующих въездных ворот, потому что мы не знаем, подойдут ли столбы или стойки для ваших новых электрических ворот.

Ворота также могут иметь изогнутую верхнюю часть, поэтому они могут быть выше сбоку или посередине.

Учитывайте, какое полотно ворот будет открываться первым, правое или левое, и в каком направлении они будут открываться и закрываться.

Почти всегда они должны открываться вовнутрь, в сторону участка, а не наружу, на тропинку или дорогу. – оба они неприемлемы по соображениям безопасности, а также потому, что они могут вызвать препятствие.

Если вы хотите, чтобы створки ворот были неодинакового размера, необходимо указать предлагаемую ширину каждой.

Размеры откатных ворот



Для откатных ворот требуется аналогичный набор измерений.

Для полной ширины измерьте расстояние в миллиметрах между внутренними краями каждой стойки ворот, затем добавьте 500 мм.

Указать также направление открытия створки; влево или вправо.

Размеры пешеходных ворот



Пешеходные ворота измерить проще.

Все, что вам нужно, это ширина между внутренней стороной стоек и высота стойки петли.

Вам также необходимо решить, как будут открываться и закрываться ворота.

Вам нужен установщик ворот?



Linkcare использует общебританскую сеть предпочтительных установщиков автоматических ворот и электрических ворот, поэтому мы всегда можем порекомендовать местных установщиков ворот.

Ближайший будет рад посетить ваш дом или офис, чтобы помочь с измерениями, если вы не уверены.

Это может стоить немного больше, но вы рассчитываете на кого-то, кто возьмет на себя полную ответственность за установку, а также проведет надлежащую оценку рисков в соответствии с требованиями закона.

У вас есть вопросы о размерах автоматических ворот?

Позвоните нам сегодня по телефону 01895 232626, и мы будем рады ответить.

.

Руководство по покупке раздвижных ворот | Gate Motors UK

Руководство по покупке раздвижных ворот | Ворота Моторс Великобритания

Этот сайт лучше всего просматривать с включенным javascript. Чтобы получить помощь по включению JavaScript, нажмите здесь.



Как выбрать лучший двигатель для ваших ворот

Чтобы определить, какой электродвигатель для раздвижных ворот лучше всего подходит для ваших ворот, вам нужно сначала узнать его ширину и вес!

Каждый двигатель работает с определенными параметрами (вес/ширина), поэтому знание этих показателей является фундаментальным.

Все двигатели для раздвижных ворот, представленные на этом веб-сайте, четко указывают максимальную ширину и вес, с которыми может работать двигатель.



Прочтите приведенные ниже разделы, чтобы получить дополнительную информацию о двигателях для раздвижных ворот и требованиях к установке.

Измерение ворот

Ниже приведен вид с птичьего полета типичной настройки скользящих ворот. Чтобы определить размер ваших ворот, вам нужно измерить проем и добавить 350 – 400 мм.









Каждый двигатель будет иметь максимальный размер створки ворот, с которым он будет работать. Используйте ширину ваших ворот, чтобы выбрать правильный двигатель для вашей установки.

Из соображений безопасности никогда не устанавливайте двигатель для ворот, максимальная ширина которого меньше размеров ваших ворот.



Стойка для раздвижных ворот

Для перемещения ворот зубчатая рейка интегрируется с шестерней. Шестерня приводится в движение двигателем для перемещения ворот вперед и назад.

Необходимая длина стойки должна покрывать общую ширину ваших ворот.



Какая стойка мне нужна и где она крепится к воротам?



Зубчатая рейка может быть изготовлена ​​из нейлона, стали или оцинкована

сталь

. Все подходят как для деревянных, так и для металлических ворот.

Стойка входит во все комплекты. Длина стойки в комплекте будет варьироваться

из комплекта в комплект. Дополнительная стойка продается отдельно, если вам требуется больше.

Стойка обычно крепится минимум на 80 мм от

низ рамы ворот. Вам потребуется достаточно стойки для

длина ворот.



Вес ворот

Чтобы дать вам представление о весе ваших ворот, взгляните на наш «оценщик веса ворот». Это даст вам хорошую управляемость.

Как и в случае с «шириной створки ворот», вы не должны устанавливать двигатель, максимальный вес которого меньше фактического веса ваших ворот. Двигатель будет недогружен и, вероятно, выйдет из строя.



Фурнитура для раздвижных ворот

Фурнитура для раздвижных ворот, необходимая для удержания ворот в вертикальном положении и перемещения вперед и назад, показана на схеме ниже.



(A) Верхний направляющий кронштейн — крепится к стойке ворот и

проходит через ворота во время их движения. Он поставляется в различных версиях и

размера в зависимости от ширины верха ворот. Это держит ворота

в вертикальном положении.



(B) Защитная защелка  – используется для блокировки ворот в закрытом положении.



(C) Колеса x 2 — Крепятся к нижней части ворот внутри или снаружи.

Вес ворот определит, какой диаметр вам нужен.

(D) Ограничители безопасности x 2

вам контролировать величину хода створки ворот. Ограничительные остановки должны быть 90 003.

установлены на обоих концах откатных ворот.



(E) Гусеница — Полукруглая гусеница крепится к земле так, что колеса

может свободно перемещаться по нему. Трасса имеет длину 3 метра.



Приведение ворот в движение

Чтобы ваши ворота скользили, вам понадобится гусеница. Трасса известна как «полукруг»

.
Гусеница

, которую мы поставляем длиной 3 метра. Верхняя часть имеет полукруглую форму для размещения

.

 вогнутая поверхность колес, используемых в откатных воротах. Трасса может быть закреплена болтами или забетонирована.

Общая длина, которая вам понадобится, примерно в два раза больше длины ваших ворот. Однако вы

, возможно, не нужно размещать гусеницу по всей ширине въезда ворот, потому что колеса

обычно располагаются на вставке с конца ворот. Сохраняя трек короче

полная ширина запланированного движения ворот, в открытой и закрытой фазах, пропускает поверхностную воду

, чтобы сбежать с подъездной дорожки.





Как забетонировать дорожку пола

Вырежьте и очистите неглубокую траншею шириной примерно 150 мм и глубиной XX мм. Уровень области

с гравием и тщательно утрамбованным. Положите гусеницу в траншею и используйте соединительные штифты, чтобы соединить

.

длины вместе. Уровень и точность с прямым длинным краем и спиртовым или лазерным уровнем.



На рыхлом основании вбейте маленькие штифты с каждой стороны направляющей через каждые 450 мм. После защиты

приварить его к балке и отрезать лишнее. Наконец, используя бетон, заполните верхние 13 – 15 мм

.

20-миллиметровая полоса, которая показывается.



Утопить нижнюю часть гусеницы в цементе

, проверяя, что он создает прочный контакт на всем протяжении.

Цемент должен войти в полую часть

профиль трека; это увеличит силу и

снизить уровень шума при открытии

ворот.

После погружения трассы в

цементная заливка, проверьте горизонтальный уровень с помощью

спиртовой уровень для обеспечения гладкости

движение ворот.

Убедитесь, что ворота установлены правильно и

проверить, что цемент образует единое целое с

трек. Перед установкой откатных ворот сделайте

уверен, что цемент схватился.



Вместе с гусеницей вам понадобятся колеса. Колеса закреплены на воротах и ​​катятся по дорожке.

Мы поставляем их в комплекте из 2 штук. У нас есть 2 типа колес: Стандартные — которые могут справиться с воротами до

800 кг (400 кг на колесо) и Heavy Duty, которые выдерживают до 1400 кг (700 кг на колесо).



Для ворот весом более 1400 кг можно добавить более 2 колес для распределения нагрузки.



Установка колес

Чтобы определить место установки колес на ворота, вам

нужно взять ширину полотна ворот с учетом свеса и

делим на четыре, потом отнимаем еще 10-15%.



Например: 6 м ворот разделить на 4 = 1,5 м.

1,5 м минус 10% = 1,35 м.



Результат — расстояние от каждого конца ворот до идеального

.

поместите центр колеса. Это означает, что вес разделен

одинаково на каждое колесо и предотвратит эффект раскачивания.



Колеса аккуратно вставляются в нижнюю часть рамы ворот.



Другая фурнитура для раздвижных ворот

Здесь, в Gate Motors, мы также поставляем следующее для альтернативных вариантов раздвижных ворот:



Верхняя направляющая

Кронштейн

Нейлоновый ролик
Набор направляющих
Кронштейн и колеса


Кронштейн, прикрепленный к стойке, a

кирпичная стена или даже

действующий пост

Кронштейн с каждой стороны, удерживающий ролик в

каждый кронштейн

Кронштейн, удерживающий
ролики 2 x 40 x 60 мм.
Уголок должен иметь размеры
50 x 50 мм



Что делать, если традиционные гусеницы и колеса не подходят для моих ворот?

Для установки на неровных поверхностях, где традиционная гусеничная и колесная система не подходит, компания Gate Motors может поставить оборудование для консольной установки.

В консольной системе направляющая крепится к воротам, а колеса фиксируются на полу. Вместо того, чтобы гусеница была прикреплена к земле

и колеса к воротам как в традиционной системе. Консольная система может быть более дорогим маршрутом, поэтому в идеале ее следует избегать, если вы можете

используют традиционную гусеничную и колесную систему.



 Кабель питания и проводка для компонентов

Для подачи питания на ворота вам понадобится трехжильный армированный кабель SWA. Для подключения фотоэлементов или других устройств, таких как кнопки/клавиатуры/клавишные переключатели, вы можете использовать сигнальный кабель/кабель категории 5e.

 Опции безопасности





Рекомендуется приобрести дополнительную пару фотоэлементов безопасности для прохода внутрь

собственности. В комплекте идет только один комплект. При использовании одного набора это обычно

.

нанесен на внешней стороне ворот. С 2 комплектами вы будете защищены с обеих сторон. Фотоэлементы

обычно устанавливаются на столбы/столбы ворот и располагаются прямо напротив друг друга, как один

передатчик, а другой приемник. Они производят инфракрасный луч, который при взломе ворот

предотвратит закрытие или открытие ворот в зависимости от того, как они настроены.















При установке откатных ворот рекомендуется использовать резистивные защитные кромки. Резистивная защитная кромка представляет собой резиновую полосу, которая может проходить по боковому или переднему краю ваших ворот или стойки.

При нажатии на защитную кромку две проводящие резиновые поверхности сближаются и создают короткое замыкание между собой, что отключает сигнал 8,2 кОм, контролируемый платой управления.

Как только сигнал прерывается, ворота останавливаются и реверсируются. Края безопасности используются для предотвращения риска защемления или защемления. Нажмите здесь, чтобы просмотреть списки Safety Edge.



Назад к комплектам для раздвижных ворот



Быстрая корзина

Автоматика для ворот

Пожалуйста, выберите тип автоматизации для ваших ворот. Двойные и одинарные распашные ворота относятся к двигателям, которые крепятся к воротам и стойке распашных ворот. Двойные и одинарные подземные относятся к двигателям, которые находятся под землей и крепятся к шарнирному концу распашных ворот. Выберите Раздвижные , если вам требуется автоматика для ворот с боковым перемещением, и Колесные, если вам требуется двигатель, который использует колесный двигатель для привода ваших ворот/ворот.

Напряжение двигателя

Следует учитывать два типа выходной мощности — 24 В и 230 В. Если вам нужно большее количество операций (открытие/закрытие более 5-6 раз в час) в пиковые периоды, например, утром и вечером, вы можете рассмотреть систему 24 В.

24-вольтовые системы больше подходят для более высоких уровней эксплуатации, поскольку они, как правило, работают при более низкой температуре, чем двигатели ворот на 230 В. Однако в относительном выражении они стоят дороже, поэтому, если вам нужно открывать или закрывать ворота только 1-5 раз в час, система на 230 В может оказаться более экономичной.

Двигатели на 24 В, как правило, используются в коммерческих помещениях, а двигатели на 230 В — в стандартных жилых помещениях. Исключением из этого правила являются двигатели для раздвижных ворот, где верно обратное: системы автоматизации раздвижных ворот на 24 В обычно предназначены для бытового использования, а на 230 В — для более интенсивного использования (коммерческое/коммунальное).

24-вольтовые системы могут получать питание от систем резервного питания, что означает, что они могут продолжать работать при любом отключении сетевого питания (230-вольтовая или 3-фазная система должна быть открыта с помощью ручного ключа).

24-вольтовые системы также могут использовать солнечные батареи в качестве средства зарядки аккумуляторов, что позволяет устанавливать автоматику ворот в сельской местности и отдаленных районах, где нет сетевого питания.

Технические характеристики каждого продукта можно найти в его техническом паспорте. Каждое техническое описание можно загрузить со страницы каждого продукта на этом веб-сайте.

Вес ворот

Все электрические двигатели ворот работают до максимального веса. Таким образом, ворота будут работать надежно и безопасно. Важно знать вес каждой створки ворот, чтобы выбрать правильный двигатель для вашей установки. Если вы не знаете вес ваших ворот/ворот, пришлите нам фото вместе с размерами ворот/ов, и мы сможем посоветовать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
