Установка магнитной защёлки (как установить магнитный замок)

admin

Апрель 27, 2014Февраль 4, 2017

Достоинство магнитной защёлки-замка перед своими классическими товарищами состоит в том, что язычок замка в спокойном состоянии втянут внутрь корпуса. Он выходит из тела корпуса только когда находится напротив ответной части замка, установленной на дверной коробке, то есть в момент когда вы закрыли дверь. В открытом же состоянии двери, язычок не торчит и не мешается. Благодаря этому своему свойству, а так же громкому названию  «Магнитный замок» эта модель стала довольно популярной. Процесс врезки-установки магнитной защёлки подробно описан далее.

Проверив комплектацию и исправность ручек и защёлки, начинаем с определения уровня высоты ручек над полом, обычно это 95-100 см.

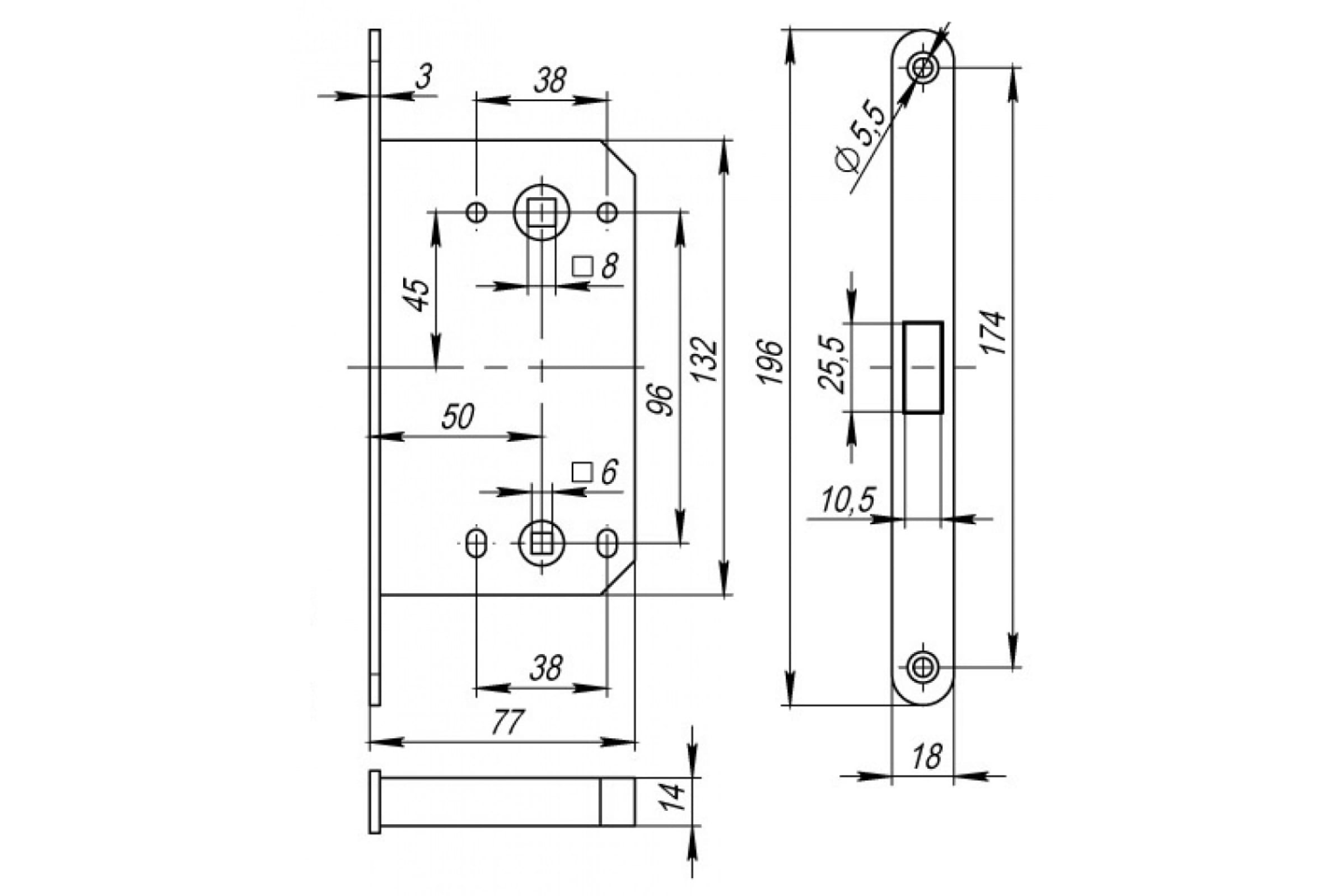

Врезка тела магнитной защёлки в дверь мало чем отличается от той же процедуры с обычными защёлками. Об этом подробно описано здесь. То есть, определившись с высотой ручек над полом,  делаем относительно этой метки выборку при помощи фрезера для лицевой планки защёлки.

Далее выборка под непосредственно тело замка.

Просверливаем отверстия для штыря-квадрата, при помощи которого соединяются ручки.

Вставляем защёлку в подготовленное место и крепим на саморезы.

Устанавливаем ручки.

А теперь начинается самое интересное. То, что до дрожи пугает неопытных установщиков в магнитных замках – ответная планка. Врезать тело защёлки в дверь мало, нужно ещё сделать так, чтобы она плавно и хорошо защёлкивалась. А это причина психологической травмы многих и многих мастеров, имена которых не сохранила история.  Далее будут описаны секреты, которые помогут вам уберечь психику и довести дело до логического конца.

Прикройте дверь и отметьте на коробочном брусе верх и низ магнитного язычка.

Приложите ответную планку относительно меток так, чтобы язычок защёлки легко мог в неё войти, если ответную планку перевернуть лицом к замку. Отметьте верх и низ предполагаемой выборки под магнит.

Как правило, если ответную планку устанавливать точно по центру четверти, то этого бывает достаточно для того что бы язычок при закрывании попадал на своё место и дверь плотно и легко закрывалась. Высверливаем пером на 16 или фрезером отверстие под магнит ответной планки.

Вставляем ответную планку на своё место.

Закручиваем саморезы и проверяем, правильно ли попадает язычок в ответную планку. Для этого закрываем дверь. Возможно, ответную планку придётся сместить вправо или влево. Для этого просверливаем отверстия для саморезов чуть левее или правее, в старые отверстия вставляем деревянные чопики.

Далее, после того как вы получили хорошее закрывание двери, ответную планку можно углубить заподлицо с плоскостью коробки. Но я бы не советовал этого делать, так как двери и коробка со временем могут немного поменять свою геометрию и замок перестанет закрываться. Если не углублять ответную планку то её легко можно будет передвинуть немного вправо, влево, вверх, вниз и тем самым исправить положение.

Магнитный замок на своём месте.

Приятной вам врезки.

С уважением, установщик дверей Сергей.

P.S. 18.01.2016

Мне пришло письмо, в котором установщик дверей написал о том, какая это дикость и варварство – устанавливать ответную планку магнитного замка при помощи перьевого сверла. Объясняю, что статья написана не только для супер-супер-супер-пупер профессионалов, но и для людей, которые ручной фрезер в глаза не видели и покупать не собираются. И таким людям необходимо врезать замок имеющимся под рукой простым инструментом. Но на всякий случай, чтобы больше никого не смущать, прилагаю фото паза под ответку магнитного замка, сделанную фрезой на 16.

Понравилась статья? Поделись с друзьями!:

Присоединяйся к нам

Инструкция врезки магнитного замка в межкомнатные двери на раз, два…

Автор Денис На чтение 5 мин Просмотров 1.2к. Опубликовано 27.05.2019

Установленный в межкомнатную дверь запорный механизм должен быть эстетически привлекательным и гармонично вписываться в интерьер помещения. Кроме того, он должен быть простым по своей конструкции и удобным в использовании. Практически всем этим требованиям отвечает современный магнитный замок, врезку которого в межкомнатные двери при желании может выполнить каждый.

Содержание

1. Особенности магнитного замка
2. Врезка магнитного замка своими руками на межкомнатную дверь
3. Набор инструментов
4. Правила безопасности
5. Процесс врезки
6. Врезка ответной планки магнитного замка с видео
7. Шаблон для врезки магнитных замков

Особенности магнитного замка

Появившиеся на рынке не так давно магнитные замки буквально сразу приобрели широкую популярность. В отличие от своего механического прототипа такое устройство функционирует за счет притяжения магнитов с противоположной направленностью. В зависимости от вида, работа запора будет несколько отличаться.

Так, в пассивных вариантах дверное полотно закрывается путем притяжения несильных магнитов. В активных конструкциях в основе лежит электромагнитная схема действия.

Врезка магнитного замка в межкомнатные двери оправдывает себя, поскольку они практически бесшумны при использовании, имеют прочную и удобную конструкцию и запросто могут быть установлены своими руками.

Врезка магнитного механизма имеет множество преимуществ и оправдывает себя при установке на межкомнатные двери

Подробнее о видах и преимуществах магнитного замка можно узнать в этой статье.

Врезка магнитного замка своими руками на межкомнатную дверь

Многие люди к любому вопросу, связанному с межкомнатными дверями и всем, что этого касается, подходят скрупулезно. По этой причине сборку, установку и врезку замков они склонны доверять исключительно мастерам. Вместе с тем это достаточно простая задача, которая не требует от исполнителя особых навыков и знаний. А сам процесс на деле мало чем отличается от процедуры с обычными защелками.

Вставка врезной конструкции может быть выполнена своими руками

Набор инструментов

При наличии элементарных знаний в выполнении столярных и слесарных работ осуществить врезку магнитного замка будет несложно.

Для монтажа конструкции понадобятся такие инструменты:

• Электродрель со сверлами;
• Шуруповерт;
• Отвертки;
• Ручной фрезер;
• Стамеска и молоток;
• Инструменты для проведения замеров;
• Карандаш.

Подготовка к выполнения монтажа и список необходимого инструмента

Правила безопасности

Чтобы врезка магнитного замка прошла без травм и повреждений, нужно соблюдать определенные меры предосторожности. Перед выполнением работ обязательно следует проверить на исправность все инструменты. Особую опасность для исполнителя представляет стружка и щепки, которые могут разлетаться в разные стороны при выполнении работ. Чтобы эти элементы не повредили глаза и все прошло безопасно, совершать манипуляции рекомендовано в защитных очках.

При выполнении работ очень важно позаботиться о безопасности

Процесс врезки

Для выполнения врезки магнитного замка в межкомнатные двери  изначально необходимо  выполнить разметку. Как правило, такие запорные элементы устанавливаются на высоте от пола в 90-110 см. На дверном торце делается пометка карандашом, где будет располагаться ниша запора. Для конструкций с ручкой место выбирается на лицевой стороне. С помощью дрели далее в отмеченном месте делается сквозное отверстие под стержень квадратного сечения. В торце дрелью с перьевыми сверлами или молотком и стамеской создается небольшая выборка для лицевой планки замка и после делается ниша для механизма. Ее размеры должны в точности соответствовать запорному механизму. После карандашом отмечаются места крепления, для чего замок помещается в нишу, и в тех местах, где будет происходить его фиксация, просверливаются отверстия для саморезов. Само устройство вставляют в нишу и крепят на торце двери.

Если в процессе работы на двери пошла трещина или образовалось отверстие больше ем нужно, у нас есть инструкция заделывания дырки.

Крепление замка в торце двери необходимо выполнять в определенной последовательности

Врезка ответной планки магнитного замка с видео

Врезка ответной планки магнитного замка выполняется после установки дверного блока. Для осуществления такой задачи необходимо закрыть дверь и сквозь притворный зазор разметить нижний и верхний край защелки. Далее на коробе проводят поперечные линии и угольником замеряют расстояние до края язычка на дверном полотне. Два отверстия высверливаются пером, а стамеской выбирается центральная часть. Ответная планка магнитного замка прикладывается к месту, насверливаются отверстия под винты и производится крепление механизма. После установки ответки, механизм проверяется на работоспособность.

Врезку ответной планки делают после установки дверного блока

Подробнее о врезке ответной планки магнитного замка пойдет речь в этом видеоролике:

Шаблон для врезки магнитных замков

Для облегчения процесса монтажа используют шаблоны для врезки магнитных замков. Их можно купить в магазинах или изготовить самостоятельно. Преимущества использования такого приспособления в том, что оно позволяет совершить врезку петель и замков за минимальное время. Установка запорного механизма происходит аналогично установке дверных петель. Дверное полотно фиксируется на полу и на место под замок наносится разметка. Отмечается область для выемки и области крепления устройств. На отмеченное место устанавливается шаблон, после чего фрезером выполняется выемка дерева. Затем в местах крепления просверливаются отверстия и выполняется установка магнитного запора.

[rl_gallery id=»3027″]
