Конвекторы, встраиваемые в пол: электрические, водяные, установка

Сегодня, благодаря новым технологиям и моде на стильные решения в интерьере, внутрипольные конвекторы отопления приходят на смену стальному радиатору под окном. Нельзя сказать, что конвекторы, встраиваемые в пол — это что-то весьма новое и абсолютно не известное рядовому пользователю. По сути, это такие же батареи центрального отопления с дополнениями, только искусно спрятанные дизайнерами, для создания в доме современного креативного дизайна и особого уюта.

Содержание

Сфера применения

Внутрипольные конвекторы отопления широко применяются в загородных коттеджах, где остекление выполнено в виде своеобразной галереи или панорамных окон, со стеклянными раздвижными дверями. Также он пригодится и в современных офисных зданиях, банках – панорамное остекление сейчас применяется повсеместно. Именно в таких случаях внутрипольный электрический конвектор приходит на смену радиатору отопления, идеально вписываясь в интерьер. Согласитесь, трудно представить себе вид помещения со стеклянными стенами и одиноко торчащими радиаторами вдоль анфилады окон.

Внутрипольный конвектор водяного или электрического типа создает мощную тепловую завесу вдоль панорамных окон, не допуская холодный воздух в помещение, сохраняя комфортные условия пребывания независимо от погоды за окном.

Поместив конвектор перед входной дверью, вы создаете искусственную тепловую преграду для 90% холодного воздуха, проникающего снаружи.

Итак, напольный или внутрипольный вариант конвекторов применяется:

• в помещениях с высокими окнами от пола до потолка или там, где низкое расположение оконных блоков не позволяет использовать стандартные радиаторы;
• вдоль полностью застекленных стен в спортзалах, оранжереях, торговых комплексах и культурно-массовых центрах развлечений;
• в детских учреждениях — садиках и яслях для исключения травматизма при неудачном падении вблизи радиатора отопления при обычной схеме.

Многие домовладельцы начинают встраивать конвекторы после проведения евроремонта, не желая портить новый современный интерьер устаревшими типами радиаторов. Именно установка внутрипольных конвекторов и их гармоничное распределение считается специалистами правильным вариантом решения таких проблем, ведь они не занимают много места и органично вписываются в любой интерьер, не нарушая создавшейся идиллии.

Принцип работы

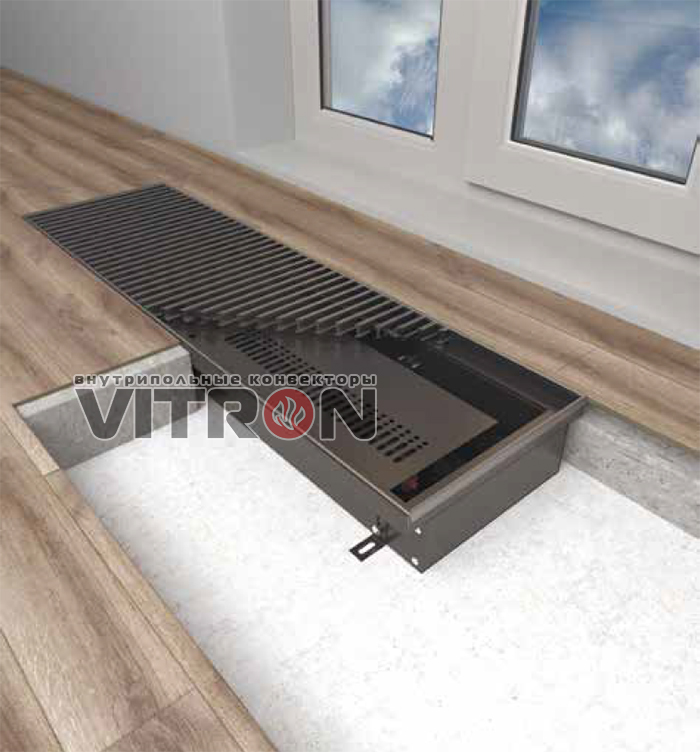

Внешний вид конвектора напоминает длинный пенал, прикрытый ажурной решеткой, которая хрупкая только на вид: она способна выдерживать нагрузку до 40 кг. Принцип действия довольно простой: холодный воздух всасывается, затем нагревается и возвращается в помещение. Теплый воздух по законам физики поднимается, вытесняя холодные потоки вниз — таким образом, происходит теплообмен в помещении.

Обычно у таких устройств, как конвекторы в пол, теплообменник пластинчатого типа — довольно плотный ряд алюминиевых пластин на единой трубе, внутри которой циркулирует горячая вода. Тепло от нее распределяется на пластины, которые нагревают циркулирующий воздух. Устройства бывают как с вентилятором, так и без него. Эффективность первых значительно выше.

Устройство снабжается встроенным регулятором температуры механического или электронного типа для установки заданного температурного режима.

Встраиваемые конвекторы для отопления при правильном подборе и грамотном распределении по всему помещению становятся единственными источниками тепла, справляясь с поставленной задачей за счет планомерной циркуляции теплых потоков воздуха по всему пространству.

Конструкция изделий

Электрический или водяной конвектор основан на принципе естественной циркуляции воздуха, который нагревается, соприкасаясь с корпусом теплообменника. Простая, известная всем схема, а необычность самого конвектора скрыта в его конструктивном исполнении.

Корпус

Обычно это металлический короб от 1 до 2 м длины. Корпус различается у напольных и внутрипольных изделий.

1. Напольные приборы могут декорировать под скамейки или другую мебель, они имеют опорные ножки. Удобство их оформления в том, что они не требуют проведения сложного монтажа, кроме скрытой подводки труб или кабеля в том случае, когда используется электрический конвектор.
2. Корпус конвекторов внешне непривлекателен — ставка здесь делается на повышение прочности и антикоррозийные способности. Встроенный в пол, такой короб должен функционировать аналогично напольному варианту. Высота короба доходит до 150 мм, но на поверхности нам видна лишь декоративная решетка, которая даже не выступает над уровнем пола — одно из основных требований установки такого вида изделий.

Читайте также: конвектор, встраиваемый в подоконник — эконом вариант обогрева жилья.

Теплообменник

Внутри находится специальное устройство, конструкция которого напрямую зависит от того, какого вида конвектор: электрический или водяного типа.

Внутрипольный водяной конвектор для отопления, как правило, имеет теплообменник в виде трубы, иногда змеевика, с плотно наваренными ребрами или поперечными пластинами из цветного металла. С обоих концов есть фиттинги, отвечающие за подключение к системе. Этот вид внутрипольных конвекторов наиболее практичен, потому что позволяет подключение к любой системе отопления: центральной или автономной. Обычно все делается по параллельной схеме, чтобы обеспечить равную температуру на всех конвекторах в цепи.

Электрический конвектор, который встраивается в пол, имеет несколько нагревательных элементов с корпусами из нержавеющей стали — такие  ТЭНы не выжигают кислород из воздуха помещения. Иногда такого вида обогреватели укомплектовываются более эффективным пластинчатым радиатором, где пластины выполнены из цветного металла: бюджетные варианты из алюминия, а более дорогие из меди.

Читайте также: настенные электрические конвекторы с терморегулятором.

Монтаж таких устройств обходится проще — надо только обеспечить подвод силового кабеля. Они, как правило, устанавливаются с вентилятором, который обеспечивает равномерное распределение потоков теплого воздуха по всему помещению. Регулировка у таких конвекторов осуществляется автоматикой, пользователь только устанавливает предел желаемой температуры. Микроклимат постоянный и довольно комфортный, вот только один недостаток — большой расход электроэнергии.

Декоративная решетка

Монтаж внутрипольных конвекторов завершает довольно прочное устройство, выполненное из металла, прочных полимеров или по специальному заказу пользователя из ценных пород экзотических деревьев – декоративная решетка. Специалисты советуют обратить особое внимание на подбор внешнего вида решетки в соответствии с дизайнерским стилем оформления комнаты — она должна гармонично вписываться в интерьер, не препятствуя свободному перемещению жильцов дома, идеально пропускать потоки воздуха.

Дополнительные устройства

Многие конвекторы для повышения эффективности использования идут в комплекте с вентилятором, иногда даже несколькими — в результате получается система принудительной циркуляции. Кроме этого, многие устройства, независимо от источника нагревания воздушного потока, укомплектовываются датчиками и термостатами, которые обеспечивают установку оптимальной температуры.

К особой разновидности встраиваемых конвекторов относятся так называемые фанкойлы — специальные системы, которые способны одновременно обеспечивать вентиляцию с кондиционированием, а также обогрев всего помещения. Самая сложная из них — это встраиваемый вариант из четырехтрубного теплообменника с одновременным подключением к системе отопления и к охладителю рабочей жидкости с экзотическим названием чиллер.

Более простые варианты — одноконтурные, двухтрубные — требуют сезонного переключения с обязательным вызовом мастера.

Все аналоги систем fan coil оснащены вентиляторами, чтобы обеспечивать принудительную циркуляцию воздушных потоков.

Плюсы и минусы использования

Внутрипольный конвектор электрического типа или водяного отопления работает намного лучше системы «теплый пол», где основной недостаток — постепенное растрескивание со временем паркета или ламината. Если у вас есть дети, то преимущества встроенной системы также очевидны: исключаются ожоги кожного покрова от прикосновения, освобождается больше места для подвижных игр.

О ремонте я уже не буду говорить — обслуживание конвектора во много раз дешевле самой простой системы теплого пола, да и встраивание его не занимает много усилий. Подобрать конвектор так же просто, как и обычный обогреватель, а вот выбрать теплый пол для вашей квартиры – довольно трудоемкий процесс.

К минусам конвекторного обогрева помещения относятся:

• во время перемещения воздушного потока вся пыль в помещении оседает на декоративных решетках;
• помещения с высотой потолков выше 3 метров не будут рационально обогреваться.

Встраиваемые конвекторы относятся к дорогим видам отопления, но они позволяют экономить на оплате коммунальных услуг, если правильно рассчитать их мощность.

Выбираем конвектор

Прежде всего, нужно определить достаточное количество конвекторов отопления для последующего их размещения в полу вашего дома. Прежде чем совершить покупку, надо подсчитать, сколько нам потребуется тепла, чтобы обогреть все помещение.

Для комфортного проживания нужно примерно 1 кВт на 10 кв. м, при этом утечки тепла быть не должно — теплоизоляция всего дома должна быть без потерь. В паспорте каждого изделия обязательно указана его мощность, поэтому необходимые расчеты сделать можно, хотя это не так легко, как кажется.

Для этого надо учитывать много причин и специальных коэффициентов в зависимости от стеклопакетов, расположения комнаты и прочего. В специальной литературе это все указано, и каждый домовладелец сам может все просчитать. Главная задача — подобрать устройства таким образом, чтобы во всех комнатах была одинаковая температура, чтобы исключить появление сквозняков.

Эта таблица поможет вам при выборе конвектора, а уж как выбрать наиболее подходящий вариант — самостоятельное решение для каждого домовладельца. Необходимо учитывать, что устройства с вентилятором намного производительнее.

Читайте также: рейтинг лучших электрических конвекторов в 2017 году.

Внутрипольный конвектор, сделанный своими руками — мечта каждого домашнего мастера, но здесь есть много нюансов, от прочности корпуса до слаженной работы всех деталей. Лучше выбирайте проверенного производителя — это спасет вас от подделки и обезопасит в дальнейшей эксплуатации от непредвиденных негативных последствий. Правильно подобранный встраиваемый конвектор станет идеальным дополнением интерьера и согреет вас в холодное время года.

⏩Встраиваемые в пол конвекторы отопления в Кишинев

Встраиваемые конвекторы – одна из разновидностей отопительных приборов, которые используют энергию теплоносителя систем низкотемпературного обогрева или водяных теплых полов. Устройства интегрируются в тепловой контур, и устанавливается в полу, по периметру комнаты.

У нас можно купить водяные внутрипольные конвекторы отопления по лучшим ценам с гарантией качества.

Принцип работы и особенности конструкции конвекторов, встраиваемых в пол

Конструкция напольного водяного встраиваемого конвектора состоит из следующих элементов:

• Плоский корпус в виде поддона с бортами.
• Теплообменники с сантехническими выводами.
• Декоративная решетка.

Водяные конвекторы отопления, встраиваемые в пол, подключаются к тепловому контуру через стандартные сантехнические выходы. При этом теплоноситель продолжает также циркулировать по магистралям. Плоский корпус обеспечивает конструкции устойчивость, а небольшая высота устройства облегчает его интеграцию в пол и делает конвектор незаметным.

Принцип работы устройства очень простой – горячая вода системы обогрева проходит через теплообменный контур конвектора, где отдает свое тепло. Нагретый воздух через декоративную решетку поднимается вверх, а его место занимает более прохладный поток. Благодаря разнице в плотности между холодным и теплым воздухом образуется регулярное замещение воздушных масс, а нагретый воздух будет подниматься вертикально от пола.

Конвекторы, встраиваемые в пол, идеально подходят для установки в помещениях с панорамным остеклением или большими онами. Они не занимают полезное пространство, не нарушают вид из окна, а также решают не только задачи по обогреву комнаты, но и выступают в роли тепловой завесы, исключая запотевание стекол и образование конденсата.

Пять причин купить водяные внутрипольные конвекторы отопления у нас

Наши преимущества:

1. Большой ассортимент встраиваемых конвекторов разного размера и мощности.
2. Вся продукция имеет заводскую гарантию и все необходимые сертификаты соответствия.
3. Выгодная цена внутрипольного водяного конвектора отопления за счет прямых оптовых поставок от изготовителя.
4. Быстрое формирование заказа с возможностью доставки встроенных конвекторов во все населенные пункты Молдовы.
5. Профессиональная помощь в подборе отопительной техники для конкретного помещения.

В нашем магазине вы можете выгодно купить встраиваемый напольный конвектор водяного отопления. Оформить покупку можно онлайн на сайте или позвонив нашим консультантам по указанным телефонам.

Цена на встраиваемые в пол конвекторы отопления

Где можно заказать конвекторы встраиваемые в пол в Молдове?

Услуги монтажа можно заказать в следующих регионах страны!

Шеф-монтаж в городах — Кишинёв, Бендеры, Унгены, Комрат, Страшены, Кэушень, Хынчешты, Чимишлия, Флорешты, Слободзея, Конгаз, Новые Анены, Леова, Бричаны, Окница, Каменка, Шолданешты, Твардица, Каинары, Бируинца, Корнешты, Маяк.

Быстрый и качественный конвекторы встраиваемые в пол — Бельцы, Рыбница, Сороки, Дубоссары, Дрокия, Дурлешты, Вулканешты, Яловены, Резина, Рышканы, Сынджера, Глодяны, Дондюшаны, Теленешты, Григориополь, Криково, Атаки, Вадул-луй-Водэ, Яргара, Красное, Гиндешты, Фрунзе.

Встраиваемые в пол конвекторы отопления в любой точке Молдовы — Тирасполь, Кагул, Оргеев, Чадыр-Лунга, Единцы, Фалешты, Калараш, Сынжерей, Тараклия, Ниспорены, Бессарабка, Кодру, Днестровск, Криулень, Купчинь, Штефан-Водэ, Кантемир, Липканы, Костешты, Ватра, Маркулешты, Быковец, Новотираспольский.

Где купить Встраиваемые в пол конвекторы отопления в Молдове?

Встраиваемые конвекторы для отопления можно купить в следующих регионов страны!

Купить конвекторы встраиваемые в пол — Кишинёв, Бендеры, Унгены, Комрат, Страшены, Кэушень, Хынчешты, Чимишлия, Флорешты, Слободзея, Конгаз, Новые Анены, Леова, Бричаны, Окница, Каменка, Шолданешты, Твардица, Каинары, Бируинца, Корнешты, Маяк.

Купить встраиваемые в пол конвекторы отопления — Бельцы, Рыбница, Сороки, Дубоссары, Дрокия, Дурлешты, Вулканешты, Яловены, Резина, Рышканы, Сынджера, Глодяны, Дондюшаны, Теленешты, Григориополь, Криково, Атаки, Вадул-луй-Водэ, Яргара, Красное, Гиндешты, Фрунзе.

Купить встраиваемые конвекторы для отопления — Тирасполь, Кагул, Оргеев, Чадыр-Лунга, Единцы, Фалешты, Калараш, Сынжерей, Тараклия, Ниспорены, Бессарабка, Кодру, Днестровск, Криулень, Купчинь, Штефан-Водэ, Кантемир, Липканы, Костешты, Ватра, Маркулешты, Быковец, Новотираспольский.

встраиваемые конвекторы для отопления и Конвекторы встраиваемые в пол от поставщика

В нашем магазине вы можете приобрести конвекторы встраиваемые в пол по самым низким ценам в Молдове. Мы импортируем только качественные встраиваемые в пол конвекторы отопления от ведущих производителей со всего мира. Купить встраиваемые конвекторы для отопления вы можете в нашем магазине по адресу Митрополит Петру Мовилэ 41А, заказать онлайн на сайте, позвонить по телефону +373-22-85-85-88 | +373-68-16-17-19 либо купить в кредит. Доставка по Кишиневу при заказе свыше 20.000 лей бесплатно.

Недорогие конвекторы встраиваемые в пол цены 2023

Подборка самых дешевых товаров из категории конвекторы встраиваемые в пол

Сколько стоят Встраиваемые в пол конвекторы отопления цены мая 2023 Кишинев

Сколько стоит хороший встраиваемые в пол конвекторы отопления и Что такое  Встраиваемые в пол конвекторы отопления

паровой и водяной радиатор: в чем разница?

Радиаторы могут быть эффективным и экономичным способом обогрева вашего дома. Их подающие трубы являются источником тепла, распространяя тепло по длинной узкой площади. Преимущество любого радиатора, использует ли он горячую воду или пар, заключается в его эффективности.

Существует два основных типа водяных радиаторов: водяной радиатор и паровой радиатор.

8 лучших плинтусных обогревателей 2020 года

Горячая вода и паровой радиатор: основные отличия

В радиаторах горячей воды постоянно течет вода, нагретая от центрального котла. Эта вода течет либо по петле (однотрубная система), либо вверх и вниз снова (двухтрубная система).

Однако, если ваш дом был построен до 1950 года и в нем установлены оригинальные радиаторы, скорее всего, это паровые радиаторы. Как следует из названия, источником тепла, который проходит через подающие трубы к радиаторам, является пар. Это создается в печи, расположенной в помещении, отдельном от жилых помещений, обычно в подвале.

Основные характеристики

Радиатор горячей воды

Однотрубная система: В однотрубной системе горячая вода выходит из печи и движется по непрерывному циклу, возвращаясь в печь в виде более холодной воды. Эта более холодная вода повторно нагревается и снова отправляется в путь.

Двухтрубная система: Двухтрубная система подает горячую воду к радиаторам по одной трубе и возвращает ее в котел по другой трубе.

Паровой радиатор

Однотрубная система: В однотрубной радиаторной системе от печи к каждому радиатору проходит одна труба. По нему прогоняется пар, заполняет радиаторы, а затем конденсируется и стекает обратно по той же трубе в виде воды. Вода рециркулируется и снова используется в следующем цикле.

Двухтрубная система: В двухтрубной радиаторной системе одна труба подает пар к радиаторам, а вторая труба отдельно возвращает конденсат в топку.

Внешний вид

Радиатор горячей воды

Радиаторы горячей воды могут выглядеть как обычные, отдельно стоящие «стоячие» или настенные радиаторы, или как низкопрофильные плинтусные обогреватели. Современные радиаторы горячей воды могут иметь плоскую низкопрофильную крышку передней панели и не иметь видимых ребер.

Паровой радиатор

Большинство паровых радиаторов представляют собой обычные отдельно стоящие «стоячие» радиаторы с видимыми ребрами. Отдельно стоящий стоячий радиатор монтируется на полу и состоит из набора вертикальных ребер, окруженных трубами. Существуют также настенные паровые радиаторы. Ребра любого типа нагреваются и распространяют тепло по комнате. Старинные чугунные паровые радиаторы имеют богато украшенные ребра с завитками и цветочными мотивами.

Лучший по внешнему виду: Ничья

Вы можете предпочесть модернизированный вид «стоячих» или плинтусных водонагревателей; или вам может понравиться винтажный вид старых паровых радиаторов.

Как украсить радиатор с помощью деревянной или металлической крышки радиатора

Радиатор горячей воды.

Биланол / Getty Images

Паровой радиатор.

CynthiaAnnF​ / Getty Images

Ремонт и техническое обслуживание

Радиатор горячей воды

Наиболее распространенная проблема с радиаторами горячей воды — это захваченный воздух, который требует выпуска воздуха для удаления пузырьков воздуха. Выпустить воздух легко, открыв крошечный вентиль на каждом радиаторе в доме.

Паровой радиатор

Паровые радиаторы могут быть грязными из-за выхода пара. Во многих старых домах с паровыми радиаторами пол вокруг радиатора искривлен, что является почти неизбежным побочным продуктом наличия в вашем доме паровой установки под давлением. Печи, производящие пар, делают это под давлением, и, хотя это случается редко, такие печи могут взорваться.

Лучшее решение для ремонта и обслуживания: радиатор горячей воды

Радиаторы горячей воды обычно не вызывают особых проблем, и они не находятся под давлением, как паровые радиаторы.

Влажность

Радиатор горячей воды

Радиаторы горячей воды не имеют дополнительного преимущества повышения влажности в комнатах. Тем не менее, дополнительная влажность часто является необходимостью в доме в сухие зимние месяцы.

Паровой радиатор

Паровые радиаторы выделяют пар, который вносит влажность в помещения. Влажность от пара делает дом более комфортным в сухие зимние месяцы.

Лучшее решение для влажности: паровой радиатор

Если в холодное время года в вашем доме очень сухой воздух, поддержание паровых радиаторов в рабочем состоянии как можно дольше может повысить влажность атмосферы.

Шум

Радиатор горячей воды

В трубах радиатора горячей воды периодически может попадать воздух. Когда это произойдет, вы можете услышать лязг или стук, когда вода пытается пройти через засор.

Паровой радиатор

Дом с паровыми радиаторами никогда не бывает тихим. Хотя вы можете принять меры, чтобы приглушить звуки, вы всегда будете ощущать некоторый лязг труб и шипение пара, выходящего из клапанов. Обычно это считается ценой или выгодой проживания в старом доме, если вы можете с этим согласиться.

Лучший по шуму: водяной радиатор

Хотя вы можете слышать, как вода пытается двигаться по трубам, вы не услышите прерывистые и пронзительные звуки выходящего пара, как из парового радиатора.

Как очистить воздушный клапан парового радиатора

Использование энергии

Радиатор горячей воды

Водонагреватели считаются более энергоэффективными, чем паровые радиаторы. Это связано с тем, что водонагреватели перемещают воду по системе с помощью насоса, что позволяет воде двигаться с предсказуемой скоростью.

Паровой радиатор

Паровые радиаторы считаются менее энергоэффективными, чем водонагреватели, потому что для кипячения воды и подачи пара требуется больше времени.

Лучший источник энергии: радиатор горячей воды

Водяные радиаторы обеспечивают более быструю и предсказуемую подачу горячей воды по сравнению с паровыми радиаторами. Однако и водяные, и паровые радиаторы считаются энергоэффективными, поскольку их можно зонировать; радиаторы можно включать и выключать в отдельных комнатах.

Вердикт

В целом, радиаторы горячей воды чаще встречаются в новых домах. Они более эффективны и просты в обслуживании, чем паровые радиаторы. Тем не менее, одной из причин постепенного отказа от использования как водяных, так и паровых радиаторов является возможность утечки.

Независимо от того, сколько усилий вы прилагаете для обслуживания централизованной радиаторной системы, в какой-то момент произойдет утечка. Также важно иметь в виду, что, хотя трубы подачи могут действовать как обогреватели внутри помещений, они также тратят энергию, когда проходят через другие области дома, например, между полом и потолком.

Лучшие бренды

• Радиаторы Runtal предлагают различные модели водяных радиаторов и сменных пластин паровых радиаторов.
• Линия водяных радиаторов Ecostyle отличается элегантным низкопрофильным дизайном со стальными панелями с эмалированным покрытием.
• Pensotti продает гладкие настенные панельные радиаторы горячей воды различной длины.

Опции для отопления дома

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Системы распределения тепла. Министерство энергетики США.

Закрытая система | | Теплый пол своими руками

Введение

Содержание

Этот подход использует специальный источник тепла для сияющий пол. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, так что не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Двухзонная закрытая система с блоком по требованию

Пример 3-х зонного компактного индивидуального дизайна

3 зоны закрытые с электроблоком

Одна зона закрытая (Radiant Ready A)
Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Минус два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезные указания:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, .. . так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Объем системы:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

Заполнение однозонной закрытой системы электрокотлом

Пример индивидуального вертикального дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по требованию. Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Takagi

Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.

Поскольку большинство обычных бойлеров предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит то, что мы называем «разделенными» коллекторами для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартным плинтусом. радиаторы, фанкойлы, чугунные радиаторы или любые другие водяные нагревательные устройства, требующие сверхвысоких температур.

Смесительный клапан предварительно установлен в этом типе коллектора. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.

Раздельный коллектор на четыре зоны

Разделение на три зоны

Еще один пример нестандартного раздельного коллектора

Более горячий плинтусный радиатор возвращается в коллектор ПОСЛЕ «холодной» подводящей трубы к смесительному клапану. Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают лучистую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для смягчения 180-градусной котловой воды до гораздо более низкого диапазона 120-135 градусов, идеально подходит для напольных систем.

Циркуляционный насос ALPHA

Несколько лет назад, когда компания Grundfos представила на рынке США революционную серию водяных циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA, 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, если уж на то пошло, оценки Grundfos по экономии средств консервативны. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших систем радиации, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.

Системы с большим объемом

Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте. Фото ниже иллюстрирует красивое практическое применение этого метода.

Использование наружного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел, и по какой-либо причине вам необходимо использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Наружный дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема относится к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать подающие и обратные линии от вашего котла ниже линии промерзания. Вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:

1) Трубу от дровяного котла к дому можно проложить в неглубокой траншеи (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянно циркулирующей горячей воде в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение. Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X количества БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может находиться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

Многозональная закрытая (герметичная) система с использованием котла.

Подсоединение EPK к зональному коллектору

На следующем чертеже показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и 9Система 0402.

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы перекачивать жидкость в вашу систему.

Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль). Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПРЕЖДЕ ЧЕМ ЗАЛИВАТЬ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech . 5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости, когда она проходит через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя. Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,….. вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.

Триумф простоты  (или Как спасти неисправную закрытую систему)

Однажды нам позвонил подрядчик по ОВК, DC Cheek Heating and Cooling, расположенный в Камминге, штат Джорджия. Будучи компанией, приверженной честности и качеству, они приняли вызов преобразовать существующее шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» ​​компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла своими руками

Давайте будем честными. В английском языке не хватает слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней. Если парням из Cheek’s Heating повезло, они не кусали их, когда они к нему прикасались.

Тот же проект после установки дизайна от нас!

К счастью, для описания этой сменной системы требуется несколько слов — простая и элегантная.
