Как установить встроенные в пол радиаторы отопления в частном доме

Традиционные настенные батареи не всегда способны вписаться в стильный и современный интерьер частного дома. Поэтому выпускаются специальные встраиваемые радиаторы отопления, которые монтируются в пол помещения. Такая конструкция не занимает места и справляется с функцией обогрева не хуже чугунной батареи.

Принцип работы внутрипольного радиатора

Этот вариант идеально подходит для помещений с большими площадями остекления – комнат с французскими или панорамными окнами, зимнего сада. Для нагревания воздуха используется принцип конвекции. Холодный воздух опускается через решетку радиатора вниз, после чего нагревается и поднимается наверх, таким способом обогревая комнату. Этот процесс постоянно повторяется, поэтому температура воздуха не успевает остыть, за счет чего получится сэкономить неплохие деньги.

Существует конвекторы с встроенным вентилятором, а также модели, выполняющие нагрев естественным путем. Первый вариант работает более эффективно. Принудительное соединение теплого и холодного слоя воздуха обеспечивает быстрое нагревание. Радиаторы, встроенные в пол, делятся на электрические и водяные, причем чаще используется второй тип. Такие модели подключаются к системе отопления дома, и оттуда в них поступает теплоноситель. Они более эффективны и универсальны, чем электрические приборы.

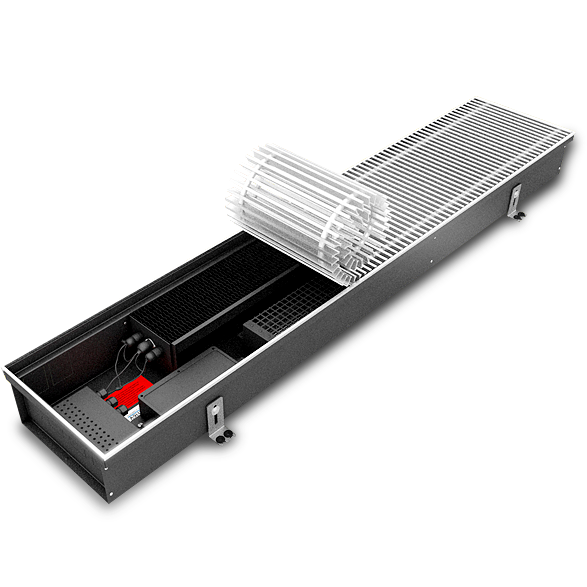

Конструкция встраиваемых конвекторов

Современные обогреватели состоят из короба, в котором находится ребристый нагревательный элемента (обычно это водяной радиатор), канала и декоративной панели, которая скрывает все детали. Такая конструкция позволяет устанавливать батарею прямо в стяжку пола, поэтому она остается на уровне напольного покрытия.

Для оребрения нагревателя применяются пластины из алюминия, отличающиеся высокой теплопроводностью. Корпус обычно изготовлен из оцинкованной стали, которая покрывается порошковым напылением, устойчивым к коррозии, если предполагается использовать прибор в помещении с большой влажностью.

Электрические модели используют ТЭН в качестве нагревателя, а водяные – теплообменник, в котором циркулирует нагретый теплоноситель. Больше всего тепла производится теплообменниками из алюминия и меди.

Решетка радиатора может быть выдержана в общем стиле частного дома. Для изготовления используют дерево или металл – сталь и алюминий. Единственный минус – через решетку в короб обогревателя проникает пыль и мусор, поэтому ее требуется регулярно снимать и проводить уборку.

Важные моменты при установке

Монтаж встроенного в пол радиатора выполнить довольно просто. Но при этом есть особые факторы, которые стоит учитывать:

• Высота потолков. Этот показатель влияет на тепловую мощность обогревателя и его стоимость. Чем выше потолок, тем больший объем воздуха необходимо нагревать. Эффективность подачи тепла можно рассчитать из соотношения 1 кВт на 10 м2 площади.
• Показатель давления в отопительной системе. Водяные радиаторы, встраиваемые в пол, идеально подходят для частного дома, т. к. в автономной системе отопления довольно невысокий показатель давления – около 2,5 атм. При более высоких значениях прибор быстро придет в негодность.
• При планировании строительства или ремонта дома требуется учесть тот факт, что при монтаже внутрипольного водяного обогревателя понадобится подведение всех систем питания. Иначе можно не рассчитывать на нормальную работу оборудования (электрического конвектора это не касается).

Особенности монтажа встроенного обогревателя

Установку такого оборудования рекомендуется выполнять в процессе строительства или капитального ремонта дома, так как при монтаже придется снимать напольное покрытие и класть новое. Самый распространенный вид установки – в бетонную стяжку пола.

Сначала требуется сделать нишу для конвектора, которая должна быть больше на 10-20 мм от высоты прибора. Это необходимо для выравнивания обогревателя по уровню при помощи болтов и состыковать покрытие пола с его коробом. По ширине ниша должна превышать ширину радиатора на 5-10 см, чтобы зафиксировать короб анкерными болтами и раствором цемента.

Чтобы циркуляция воздуха была максимально эффективной, рекомендуется отступать от окна на 5-15 см, от стен – по 15-30 см при установке обогревателя. Это облегчит монтаж и исключит воздействие тепла на покрытие стен (штукатурку, обои и т.д.).

После того, как конвектор был помещен в нишу, необходимо провести изоляцию для снижения теплопотерь. Затем его заливают стяжкой и бетоном. Теперь осталось только подключить обогреватель к системе отопления.

Подключение радиатора

Есть два способа подключения – гибкое и жесткое. Для первого варианта используются гибкие шланги. При таком способе будет удобно доставать и убирать теплообменник, чтобы вытереть его от пыли и грязи. Гибкое подключение будет удобным, если трубы подведены к прибору не совсем правильно, а за счет шлангов можно выровнять стыки.

Жесткое подключение осуществляется при помощи подающего клапана. Этот способ более надежен, снижается риск протечки из-за гибких шлангов, которые не отличаются большим сроком службы и могут износиться из-за частого движения. Оба способа имеют свои достоинства и недостатки, но главное – это качество установки и подключения, а также хорошие материалы.

Эффективность внутрипольных конвекторов

Этот показатель встроенного обогревателя зависит от нескольких факторов:

• качества изоляционных материалов;
• площади нагревателя и теплообменника;
• температуры и скорости перемещения носителя тепла;
• площади оребрения нагревателя.

Чтобы повысить действие работы батареи, встроенной в пол, можно использовать дополнительный утеплитель. В его роли выступают любые изоляционные материалы, которые обладают устойчивостью к воздействию высоких температур и низкой проводимостью тепла. Увеличить нагрев воздуха помогут и мощные вентиляторы, но они издают громкий шум и тратят немало электроэнергии.

Преимущества встроенных обогревателей

Внутрипольные конвекторы – это современное решение для обогрева частного дома.

Такая конструкция имеет определенные достоинства:

• Возможность выполнения скрытой установки. Обогреватель не будет смотреться неуместно на фоне современного интерьера частного дома.
• За счет конвекционной системы нагрева воздух в комнате постоянно будет теплым.
• Такие радиаторы надежны, безотказно работают и обладают устойчивостью к агрессивным средам.
• В основе внутрипольного оборудования лежит традиционного водяное отопление, поэтому обеспечивается качественное прогревание без больших затрат.
• Освобождение свободного пространства. Благодаря батареям, которые встроены в пол, можно ставить мебель и предметы интерьера вплотную к стенам.

Внутрипольные конвекторы – это надежная система отопления, которая будет работать долгие годы. С помощью такого оборудования вы сможете во много раз повысить характеристики энергоснабжения частного дома, и при этом удастся значительно уменьшить расходы на отопление за счет производительности прибора.

Конвектор, встраиваемый в пол – инновационное решение для обогрева дома

Системы отопления постоянно развиваются. Дело не только в том, что традиционные приборы совершенно не подходят к дизайну современного жилья, нередко их просто невозможно использовать в таких условиях, к примеру, в помещениях с большой площадью панорамного остекления. Сегодня мы является свидетелями эволюции отопления. Ярким тому свидетельством являются внутрипольные конвекторы – одна из лучших разработок последних десятилетий в этой области.

Конвектор, встраиваемый в пол, удобная и эффективная система отопления. КПД подобного оборудования превышает 90%, к тому же это реальная возможность энергосбережения. Конвектор напольный размещается в специальном металлическом коробе. Последний защищен от коррозии, а с внутренней стороны имеет напыление, отражающее тепло.

Принцип действия

Радиаторы в полу – это обычные отопительные приборы, в которых передача тепловой энергии происходит по принципу естественной конвекции, происходящей из-за разницы температур. Нагретый при контакте с обогревателем воздух подымается вверх, уступая место уже остывшему у поверхности напольного покрытия. Так продолжается по кругу: холодный воздух затягивается в короб и, нагревшись от конвектора отопления, выходит наружу.

На заметку

В ряде моделей (так называемые фанкойлы) предусмотрены встроенные вентиляторы, работающие практически бесшумно. Принудительная конвекция значительно ускоряет и улучшает обогрев, обдувая теплообменник.

Встроенный конвектор вмонтирован в пол и закрыт модельной решеткой, заподлицо с напольным покрытием, которая ничем не препятствует выходу нагретого воздуха. Встраиваемое отопление называют также дизайн радиаторами, поскольку они оригинально дополняют интерьер помещения. Такое оборудование снимает также любые ограничения на расстановку мебели. В частности, их можно располагать в достаточной близости от батареи в полу.

На заметку

Конвекционные потоки начинают свое движение непосредственно от поверхности пола. Это, несомненно, способствует более эффективному смешиванию воздуха.

Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы

Основные виды

Внутрипольные конвекторы отопления классифицируют по разным параметрам. В частности, на основе источника нагрева их делят на:

• электрические. В этом случае температура теплоносителя внутри радиаторов отопления в полу повышается за счет нагревательного элемента, который питается от электрической сети;
• питающиеся от циркуляционного контура. Принцип работы этих приборов совпадает с тем, который имеет традиционный радиатор водяного отопления. То есть теплоноситель, нагретый при горении дров, дизельного топлива или газа, отдает тепло в процессе циркуляции по контуру.

Конструктивные особенности

Впольный конвектор электрический

Отметим некоторые конструктивные особенности этих приборов.

• Нагревательный элемент – ТЭН, на корпусе которого смонтирован комплект пластин. За счет них увеличивается площадь теплопередачи. Их изготавливают из меди, алюминия и тонколистовой стали – материалов с высоким коэффициентом теплопередачи.
• Долговечность радиатора напрямую связана с качеством ТЭНа. Многие из известных производителей изготавливают его из антикоррозионной стали. В некоторых моделях электрических конверторов пол используются теплообменники из керамики или металлокерамики.
• Теплопроизводительность, представленных на рынке устройств колеблется в пределах 0,75 – 3,75 кВт.
• Короб устройства, по низу которого смонтирован теплообменник, имеет форму перевернутого П. Чтобы прибор обеспечивал эффективную естественную конвекция, его высота не должна быть меньше 20 см. В случае встроенного отопления, оснащенного вентилятором, этот параметр особого значения не имеет.

Совет

Для электрических отопительных впольных устройств нет нужды в прокладке трубопровода – ни подводящего, ни обратного, достаточно только подвести электропитание.

Главный и, пожалуй, единственный минус этих устройств – высокая стоимость энергоносителя. Их устройство экономически оправдано, если расходы по прокладке водяного намного выше, чем выгода, полученная при снижении регулярных затрат на эксплуатацию электрических.

Водяной

Многие проводят аналогию между встраиваемыми водяными конвекторами и теплым полом. Пожалуй, их можно считать упрощенным вариантом последних, работающих по другому принципу.

• Тепловой поток, который выдает теплый пол, передается через два вида теплопередачи: лучистый теплообмен и конвекцию. Тогда как при работе водяного конвектора отопления в полу налицо только конвекционная теплопередача. Что же касается другой составляющей, лучистого теплообмена, то он создает только побочный эффект.
• Теплообменник этих приборов подключается к контуру индивидуального отопления. Производительность теплового потока для устройств с естественной конвекцией изменяется в пределах 300 – 3500 Вт в зависимости от конструкции. Для моделей с принудительной вентиляцией имеет значение не только конструкция, но и количество вентиляторов. Их производительность изменяется в промежутке 200–2800 Вт.
• Теплообменник встраиваемого в пол водяного конвектора присоединяется к трубопроводам, по которым циркулирует теплоноситель. На лотке предусмотрено посадочное место, которое рассчитанно на декоративную решетку под определенную нагрузку.

Водяные конвекторы отопления имеют несколько вариантов исполнения теплообменника. Отметим основные:

• черная сталь. Это самый бюджетный вариант, однако такой теплообменник недолговечен, поскольку подвержен коррозии;
• медь. Изделия из этого дорогостоящего материала отличают высокая степень теплопроводности и полное отсутствие коррозии;
• комбинированный вариант. Медные трубы имеют тонкое оребрение, для которого используют алюминий, значительно дешевле. Стоимость теплообменника из меди и алюминия значительно ниже медного, хотя по эффективности не очень ему уступает. Что же касается стального варианта, то его производительность как минимум вдвое меньше, чем у медно-алюминиевого.

Водяной конвектор, встраиваемый в пол, имеет определенные ограничения,  в основном связанные с установкой устройства. В частности, это связано с их минимальной глубиной, равной 6,5 см. Допустим, монтаж предполагается проводить в хрущевке. Если учесть стандартную высоту потолка (2,5 м) и глубину стяжки под напольное отопление (7 см), то очевидно, что сделать это будет достаточно сложно. Отсюда можно сделать вывод, что этот способ обогрева предпочтительнее использовать в помещениях, имеющих высокие потолки, к примеру, в частных домах.

Каким бы ни был материал теплообменника, конвектор помещают в короб. Для его изготовления используют обычно черную сталь, покрытую антикоррозийным составов, или тонкую нержавеющую сталь.

Решетка

Дизайн этих приборов обычно связывают с внешним видом решетки. Не зря же ее называют декоративной. Это единственный визуально видимый элемент конструкции. Она, можно сказать, не нагревается при работе прибора, то есть к ней можно спокойно дотрагиваться или ходить. Это позволяет использовать теплоноситель с достаточно высокой температурой.

Основные характеристики решетки – это ее площадь и размер щелей. Свободная циркуляция требуемого количества воздуха зависит от отношения площади элемента к суммарной площади щелей.

Решетка должна быть прочной и долговечной. Этим и определяется и выбор материала для нее. Это может быть металл или дерево и другие материалы. Дизайн решетки можно разнообразить, изменив форму щелей, ее цвет и фактуру поверхности.

Отзыв

Решили установить в детскую конвектор Бриз. Его площади в 1,105 кВт полностью хватает на обогрев площади в 16 кв. м., порой даже душно. Да и это собственно не проблема, достаточно слегка прикрутить вентиль. Уход за ним очень прост: их можно легко обеспылить обычным пылесосом.

Людмила, Екатеринбург

Дополнительные функции

Более дорогостоящие устройства имеют некоторые дополнительные функции, за счет которых встроенные конвекторы отопления работают более эффективно.

• Термостатические головки позволяют автоматически поддерживать внутреннюю температуру помещения на одном уровне. Установку проводят с учетом того, что холодный воздух должен поступать через них. Закрытая термоголовка вынуждает теплоноситель двигаться через байпас. Из-за того, что он фактически не успевает достаточно остыть, тепловая мощность снижается. То есть термостатические головки дают возможность дополнительной экономии.

• Система слива. Устройства с таким дополнением можно использовать также в помещениях повышенной влажности, скажем, бассейнах или душевых. Возможность слива дает возможность пустить по устройству холодную воду. Иначе говоря, с помощью такого конвектора можно охлаждать воздух.
• Дистанционное управление. Конвекторы электрические могут иметь выносную панель термостата. Она выглядит как простой телевизионный пульт. Ее можно закреплять на стену.

Отзыв

Купил Ева конвектор с принудительной конвенцией для просторной лоджии. Он прекрасно вписался и почти не занимает места. Обогревом очень доволен, иногда даже жарковато. Хотя вентилятор довольно тихий, но по ночам все же слышан шум.

Кирилл, Волгоград

Монтаж

Подобное оборудование можно расположить по-разному:

• в качестве конвектора, встраиваемого в подоконник, что позволит создать превосходную тепловую завесу. Она эффективно защитит окна от замерзания и от запотевания;
• будучи установленным у внешней стены, он не даст ей особо промерзать;
• вариант установки у входной двери создаст преграду на пути холодного воздуха, проникающего снаружи.

Для крепления короба к основанию используют угловые регулирующиеся кронштейны. К уголкам его фиксируют, используя винты. Короб, таким образом, можно установить в любом нужном положении. В горизонтальной плоскости верх лотка с решеткой располагают заподлицо с финишным покрытием.

Подключение имеет минимум специфических особенностей.

• Для водяного устройства важно выполнить соединения в лотке, поскольку устранение любых неполадок в стяжке будет крайне затруднительно. Для подключения используют две трубы: подающую, на которую устанавливают термостатический клапан, и обратную с запорным вентилем. Для стравливания воздуха пользуются краном Маевского.
• Если устанавливают электрический конвектор, главное, не ошибиться в выборе сечения медного провода. Его рассчитывают, взяв за основу 1 кв. мм сечения на 8 А пикового тока.Заливают стяжку на требуемую высоту.

На заметку

Оборудование можно устанавливать в деревянный пол. Лоток в этом случае размещают между лаг и выставляют так чтобы решетка оказалась на одном уровне с финишным покрытием.
