Расчёт мощности
радиаторов отопления

При замене или первоначальной установке радиаторов
отопления, самым главным критерием является теплоотдача отопительных приборов,
или другими словами – ключевым фактором является то, чтоб после установки
батарей зимой было тепло. И так, сегодня мы рассмотрим такие вопросы:

• Как правильно рассчитать мощность радиаторов?
• Можно ли посчитать необходимую теплоотдачу самому, или лучше
  обратится к специалисту?
• Как размер и материал радиатора влияет на его теплоотдачу?
• Как посчитать необходимое количество радиатор по площади
  помещения?
• Как посчитать необходимое количество радиаторов по СНиП?

Итак, как же
рассчитать необходимую мощность радиатора?

Для просчета радиаторов многие используют весьма
незамысловатую формулу – 100 Ватт на один метр квадратный. В таком случае, что
может быть проще – умножаем длину комнаты на её ширину (получаем площадь) и
умножаем полученное число на 100. Теперь звоним в магазин по продаже
отопительного оборудования и говорим, что нужен радиатор мощностью в столько-то
Ватт (полученное число) и «Вуаля!»  Но не
все так просто, этот способ хоть и есть самым распространённым, но не учитывает
многих факторов (высота потолка, площадь остекления, материал и качество окон,
количество наружных стен в помещении, материал и толщина стен и т. д.). И самым
важный фактор – это разница в требуемой и фактической температуре
теплоносителя. Допустим, мощность стального панельного радиатора 22 типа,
размерами 500 (высота, мм) на 1000 (длина, мм) – 1470 Вт, при показателях
температуры 75/55/20 (где 75 – температура подачи, 55 – температура обратки, 20
– необходимая температура в помещении). Соответственно, если показатели температуры
будут меньше, то и мощность радиатора также будет меньше. На примере этого же
радиатора рассмотрим, как это выглядит на практике. В помещении площадью в 15
кв. м., с высотой потолка до трех метров, шириной окна до 1,5 м и площадью
остекления до 2 м, с не более чем одной наружной стеной и температурой в
теплоносителе 75/55 градусов – этого отопительного прибора будет достаточно. Но,
при нарушении какого-либо из этих условий, данной батареи может не хватать и
тогда нужно выбирать радиатор больше по габаритам (высоте, ширине, глубине). Если
учесть все необходимые параметры, то можно подобрать необходимый радиатор и не
беспокоится о холодном «зимовании», но если радиатор изначально
подобран неправильно, то это чревато низкой температурой в комнате и срочной
заменой отопительного прибора (что по затратам приравнивается к покупке нового
радиатора). Что же делать, чтобы избежать таких неприятностей? Ответ на этот
вопрос выплывает из ответа на «Можно ли
посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?»

Как известно – «каждый должен заниматься своим делом».
Специалисты нашего магазина «Отопление дома» не только продают отопительные
приборы, но и с удовольствием помогут рассчитать правильное количество секций
(в секционном радиаторе) и необходимые размеры (в панельном радиаторе), при чем
сделают это совершенно бесплатно. Для
просчета Вам необходимо позвонить по одному из номеров (066)115-20-08
(096)199-83-22, оставить заявку на электронной почте [email protected], или
приезжайте к нам в офис г. Киев ул. Волынская 48/50.

Размер и материал
радиаторов отопления

Радиаторы отопления отличаются не только габаритами и
материалом изготовления, но и техническими характеристиками. Секционные
радиаторы (биметаллические, алюминиевые) обладают более высокой теплоотдачей,
чем панельные радиаторы (стальные, медно-алюминиевые), при одинаковых габаритах.
Так, например, 10 секций радиатора Global Vox 500 (общая ширина 800 мм), при одинаковой температуре, будет
иметь больше теплоотдачу чем панельный радиатор Purmo h500 C22 Compact, шириной 800 мм. В свою очередь, панельные радиаторы
подойдут больше, при условиях низкой температуры теплоносителя (например, при
использовании конденсационного котла). У радиаторов из одного материала,
теплоотдача зависит непосредственно от его размеров. Пример, стальной радиатор
высотой 500 обладает большей теплоотдачей, чем стальной радиатор высотой 300
(при одинаковой ширине и глубине), а алюминиевый радиатор с межосевым
расстоянием 500 обладает большей мощностью, чем его «сородич» с межосевым 300.

Как посчитать
необходимое количество радиаторов по СНиП?

Согласно СНиП (строительные нормы и правила), а именно
разделу 2.04.05-91 (отопление, вентиляция и кондиционирование) показатель
мощности радиаторного отопления не должен быть ниже, чем 41 Ватт, на 1
кубический метр помещения. Например, для того чтобы рассчитать мощность
радиатора на помещение с высотой потолка 3 метра, длиной и шириной 5 и 4
(соответственно) необходимо:

3*5*4=60 (кубических метров) умножить на 41, 60*41=2460 Вт –
мощность необходимого радиатора.

Этот просчет является более точным, чем по площади
помещения, но имеет те же недостатки (за исключением учета высоты потолков),
поэтому прежде чем полностью доверится этой системе, рекомендуем обратиться к профессионалам.

Итог:

Радиаторы отопления – это важная часть отопительной системы
и именно от их правильного просчета зависит на сколько тепло и уютно будет в
Вашем доме или квартире. Поэтому, прежде чем доверится онлайн калькуляторам расчета мощности радиаторов отопления,
обратитесь к специалистам и будьте уверены – что зима пройдет комфортно!

Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов — важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Содержание

• 1 Размеры биметаллических радиаторов отопления
• 2 Расчет количества секций радиатора

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции, а ширина — от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного — 800 мм и для 12-секционного — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм — в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м² планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м²*100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-ой секции, N — требуемое число секций.

Например, расчет для помещения все той же площадью 15 м² и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м³*41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

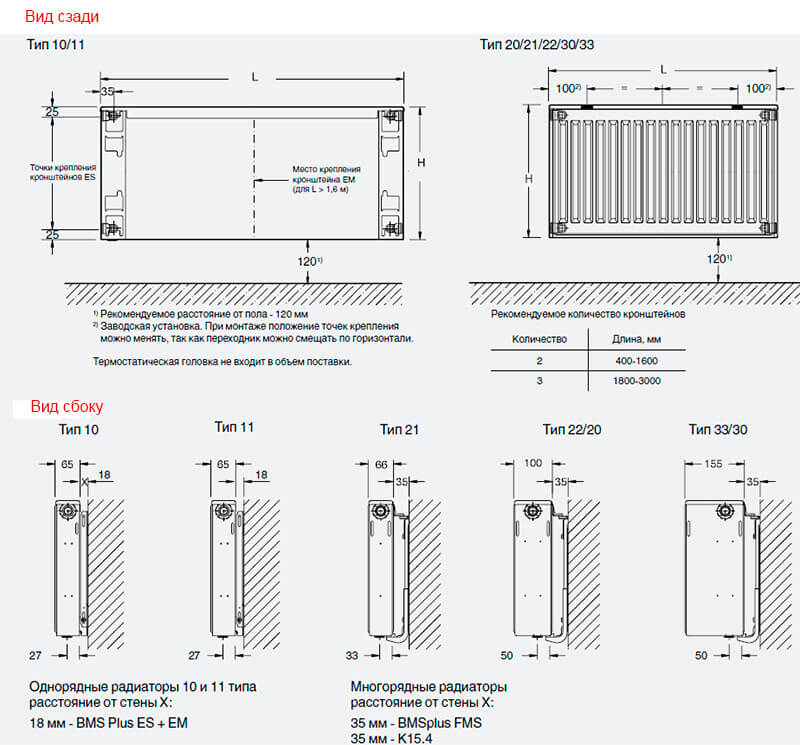

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

Высота установки полотенцесушителя от пола

• Способы монтажа и особенности
• Лучшая высота установки радиатора:
• Стоковая видеозапись

Вопрос высоты полотенцесушителя от пола волнует многих застройщиков. От того, насколько правильно смонтирован этот прибор, зависит микроклимат в ванной комнате. Назначение полотенцесушителей – подогрев воздуха в ванной и сушка полотенец. Правильная эксплуатация устройства помогает избежать повышенной влажности, плесени, грибка и неприятного «подвального» запаха.

к оглавлению ↑

Способы установки и особенности

Перед установкой полотенцесушителя определите размеры помещения. В среднем устройство рассчитано на комнату в 5-6 «квадратов» полезной площади. Высота полотенцесушителя на полу зависит от дизайнерского решения без ущерба для действующих норм.

Существуют такие виды материалов для полотенцесушителей:

• Нержавеющая сталь. Этот материал отличается высокой прочностью и надежностью.
• Хромированная латунь.

Важно! Сам излучатель может иметь форму лестницы или змеевика. По мнению специалистов, наиболее желателен вариант с наименьшим количеством швов, перемычек и стыков.

Нормативным документом, по которому определяется высота полотенцесушителя от пола, является СНиП. Монтируйте радиатор в соответствии со следующими правилами:

• Перед установкой радиатора в ванной комнате их определяют со схемой разводки труб в доме или квартире.
• Для обвязки используются только бесшовные трубы 35 мм, что позволяет избежать протечек.
• Расстояние от края стены до оси трубы варьируется от 35 до 55 мм.
• При монтаже следует использовать только кронштейны заводского изготовления, входящие в комплект полотенцесушителя.
• Устройство должно быть подключено к линии с помощью резьбовых соединений.
• Согласно требованиям СНиП номинальные диаметры труб и магистрали должны совпадать.
• Наиболее частое направление потока — сверху вниз, но есть и исключения из правил.
• Монтаж санузла в квартире многоквартирного дома осуществляется в строгом соответствии с проектом.

к оглавлению ↑

Оптимальная высота установки радиатора:

• Стандартная высота полотенцесушителя в ванной от пола 1,2м. Хороший вариант – сушка над стиральной машиной. Он быстро избавится от лишней влаги.
• Наиболее распространенные значения расстояния сушилки от пола от 0,95 до 1,70 м. Это допустимые пределы. Из этого интервала вы выбираете наиболее комфортное значение для вашей семьи.
• Минимальное расстояние от радиатора до водопровода 0,6 м. Иногда сложно соблюсти все нормы из-за небольших размеров помещения. При этом минимальное расстояние сушилки от поверхности пола составляет 0,9 м.
• Такой же показатель для П-образного изделия составляет 1,1 м.

к оглавлению ↑

Видеоматериал

Зная все необходимые стандарты, вы без труда сможете смонтировать полотенцесушитель самостоятельно.
