Перемычка на батарее: зачем нужна, как устанавливать, чего опасаться

Байпас. Что за зверь?


У такой перемычки есть еще одно определение — байпас, это от английского глагола bypass — обтекать.

Байпас устанавливают в зданиях с однотрубной системой отопления. Это когда теплоноситель из теплового узла в подвале поступает в самую верхнюю точку здания по одной трубе стояка, а спускается — по другой. Преодолевая этот путь по вертикали, горячая вода попадает еще и в горизонтальную разводку труб на каждом этаже — в радиаторы.

Получается, что в случае повреждения или, например, замены батареи в одной квартире придётся перекрывать весть стояк — от первого до последнего этажа.

Байпас на радиаторе отопления — самый рациональный и простой выход из этой ситуации. С его помощью можно отсечь батарею от стояка. Второй момент: при помощи такой перемычки можно регулировать температуру в комнате — ограничивать подачу теплоносителя с радиатора, пуская его только по трубам стояка.
Схема монтажа перемычки относительно радиатора и стояка отопления
Скачать

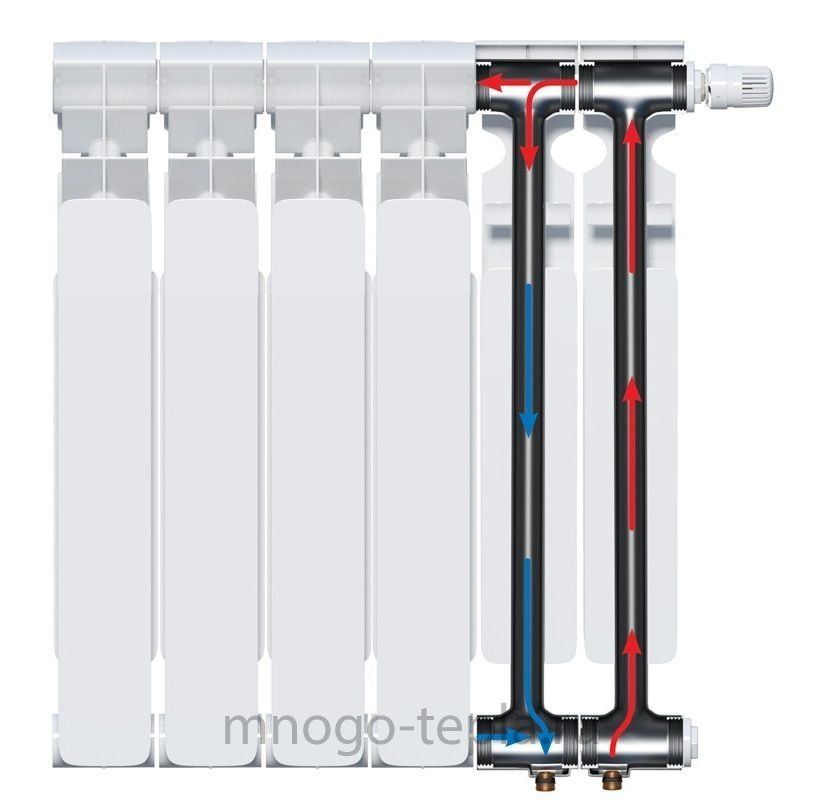

Как работает радиатор с перемычкой


Теплоноситель в радиатор может приходить как снизу, так и сверху. В качестве примера возьмем вариант, когда теплоноситель подается сверху.

Дойдя до радиатора, горячая вода делится на два потока: одна часть теплоносителя попадает в радиатор и греет его, а другая проходит мимо по байпасу и движется дальше по стояку.

Между перемычкой и батареей, на входе и выходе, устанавливают шаровые краны — как раз для того, чтобы в случае поломки их можно было закрыть и полностью отсечь радиатор от стояка, чтобы, например, промыть его или заменить на новый.

На входе в радиатор устанавливают также вентиль — терморегулятор. С его помощью и можно управлять потоком горячей воды — закрывать или открывать, то есть изменять мощность батареи, регулируя температуру в комнате. Хотя сделать это можно и самим шаровым краном — дело в сноровке.

Требования к установке байпаса


К монтажу байпаса предъявляется ряд требований, чтобы радиатор работал эффективно и безопасно.

Во-первых, перемычка должна устанавливаться как можно ближе к батарее и дальше от стояка. Если байпас установить слишком далеко от радиатора, то теплоносителю будет легче пройти через него, чем добираться до батареи и циркулировать через нее.
Чем дальше байпас от радиатора, тем меньше тепла в прибор отопления будет попадать
Скачать

Во-вторых, байпас изготавливается из того же материала, что и основная труба магистрали. Если трубы стальные, то и перемычка также изготавливается из стальной трубы.

В-третьих, диаметр перемычки должен быть меньшего диаметра, чем подводящая и отводная трубы. Чаще всего разница берется в 1 размер. Например, если диаметр трубы стояка 100 мм, то диаметр труб разводки должен быть 75 мм, а диаметр байпаса — 50 мм.
Пропорции диаметра труб разводки при установке байпаса
Скачать

Такая разница в диметрах нужна для того, что в байпас попадало меньше теплоносителя, а основная его часть попадала все же в радиатор.

Можно ли устанавливать кран на перемычку


Некоторые владельцы квартир устанавливают отсекающие краны не только перед батареей, но и на самой перемычке. Логика такая: если закрыть кран на байпасе, то весь теплоноситель, поступивший через стояк, пойдёт через радиатор — тепло будет максимально выжато.

Одному тепло, всем остальным — холодно
Скачать


Да, в этом случае батарея станет горячее, но при этом начнет нарушаться циркуляция всего стояка — от первого до последнего этажа. То есть у соседей батареи станут греть хуже. Если байпасы решат установить владельцы других квартир, можно коллективно окончательно добить гидравлику дома.

Кран на байпас устанавливать не стоит
Скачать


Поэтому на байпасе запрещено устанавливать краны или регуляторы — чтобы не было помех для обогрева всего стояка.

Кто может установить байпас


Байпас законодательно разрешён и может быть внедрён в систему отопления в любой квартире. Лучше всего, чтобы установкой перемычки занимался специалист управляющей компании — он знает все особенности системы теплоснабжения дома, лучше подберет и диаметр разводки, и запорные краны, и вентили.

Если байпасы устанавливают специалисты приглашенной сервисной компании, то лучше получить согласование проекта от управляющей компании, чтобы быть уверенным, что конструкции смонтированы правильно и в будущем проблем с теплом не будет.

Зачем нужна перемычка на батарее отопления

Однотрубная система отопления в многоквартирных домах несовершенна, и многие жильцы сталкиваются с недостаточно эффективным обогревом комнат. Проводить ремонтные и профилактические мероприятия системы отопления в пору, когда система запущена, практически невозможно, поэтому на радиаторах в некоторых квартирах присутствуют загадочные перемычки. Что же это такое и зачем нужно?

Перемычка на радиаторе, или байпас — это специальная труба, которая позволяет изолировать батарею от стояка отопления. В однотрубной системе вода движется по стояку сверху вниз или наоборот, нагревая квартиру за квартирой на каждом этаже. Из трубы горячая вода попадает в батарею и пройдя через неё, вновь возвращается в общую трубу.

Однотрубная система отопления представляет собой многоуровневую структуру зависимых проточных радиаторов подчиняющихся одному отопителю

Байпас же соединяет общие трубы стояка между собой, что даёт возможность проводить регулировку радиаторов в квартире, не перекрывая отопление по всему дому.

Байпас позволяет провести отопитель по стояку в обход радиатора, что даёт возможность контролировать температуру каждой батареи при помощи регулятора

По большому счёту перемычка позволяет:

  • перекрывать отопление в конкретном радиаторе, снимать или заменять батарею, что может понадобиться в случае протечки или ремонта квартиры;
  • устанавливать регуляторы отопления на каждый отдельный радиатор, что даёт возможность самостоятельно устанавливать микроклимат в комнатах квартиры.

Байпас законодательно разрешён и может быть внедрён в систему отопления в любой квартире без исключения. По нормам перемычка должна иметь меньший диаметр, чем основная труба отопления стояка, на ней нельзя устанавливать водозатворные краны или регуляторы. Фитинги, измерительные приборы и фильтры можно законно внедрить, только если они будут расположены после байпаса и не будут помехой для обогрева всего стояка.

При наличии байпаса регуляторы отопления, а также проточные и затворные клапаны устанавливаются после перемычки стояка

Видео: что такое перемычка на радиаторе (байпас)

Перемычка на радиаторе имеет название байпас — это труба, соединяющая отопительные трубы стояка в обход радиатора. Она позволяет проводить отключение или замену радиатора без необходимости перекрытия отопления по всему стояку. Также наличие байпаса даёт возможность устанавливать клапаны регулировки отопления для создания наиболее комфортного микроклимата в помещении.

  • Автор: Станислав Ломакин
