сувальдные замки

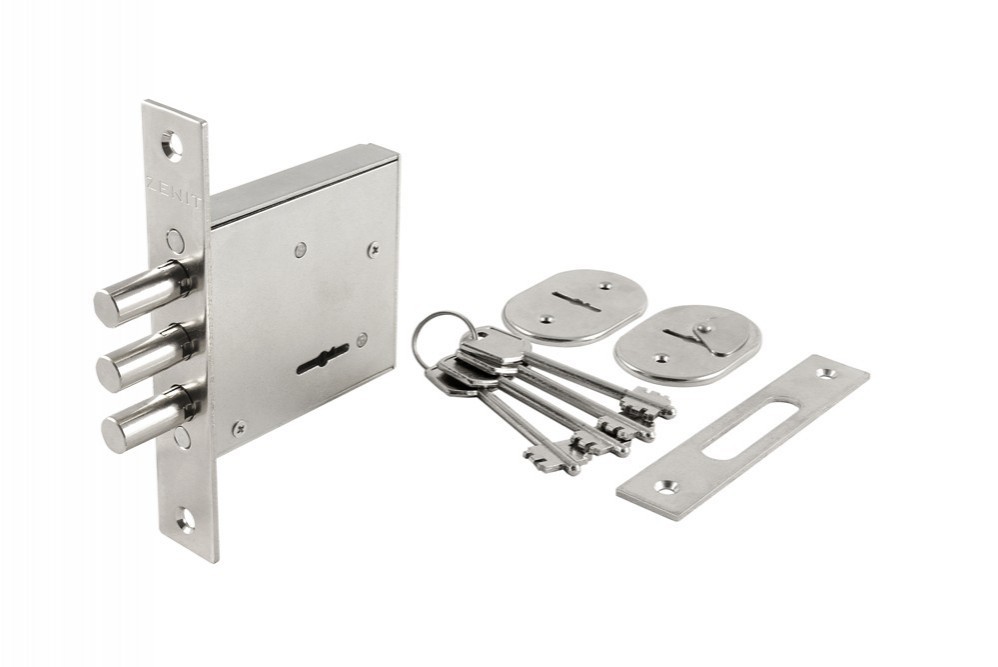

Сувальдный замок является одним из самых распространенных замков для металлических входных дверей.

Механизм замка был разработан англичанином Чаббом в 1818 году — поэтому в некоторых странах сувальдный замок называю замком Чабба.
Свое название замок получил от сувальд — подпружиненных пластин со специальными пазами, которые и обеспечивают секретность замка.

Принцип действия сувальдного замка достаточно прост. Расположенные внутри замка сувальды входят в зацепление с ещё одной деталью – стойкой, которая обеспечивает выдвигание и задвигание ригелей замка. В закрытом положении сувальды надежно блокируют стойку. Ключ имеет специальные бороздки, которые входят в контакт с пазами на сувальдах и при поворачивании ключа приподнимают их в строго определенную позицию. Только все сувальды, занявшие при приподнимании необходимое положение освобождают стойку, которая приводит ригели в движение. Такова принципиальная схема работы сувальдного замка.

Ключ, приводящий в действие механизм сувальдного замка, может быть односторонним и двухсторонним. Односторонние ключи, широко распространенные в прошлом веке, сегодня встречаются довольно редко. Обычно замковое отверстие для такого ключа располагается вертикально. При этом не важно, на сколько оборотов рассчитан механизм замка под односторонний ключ – код каждой из сувальды сувальдной группы будет неизменным. Разумеется, это очень сильно снижает секретность замка. Единственное преимущество замка под односторонний ключ заключается в меньших размерах ключа, а соответственно и замкового отверстия, что в некоторой степени затрудняет работу отмычкой.

Двухсторонние ключи это привычные всем нам ключи «бабочка». Сувальдные замки под двухсторонний ключ намного более надежны с точки зрения секретности и устойчивости к воздействию отмычкой, так как каждая из сувальд имеет два кода, то есть два различных паза, которые совмещаются поочередно с правым и левым крылом ключа. Замковое отверстие под такой ключ обычно горизонтальное. Кроме этого, практически все двухсторонние ключи имеют на одном из крыльев специальный выступ, который, совмещаясь с пазом в замковом отверстии, допускает только правильное помещение ключа в замок.

Традиционно считается, что сувальдный замок наилучшим способом противостоит грубому механическому взлому, тогда как цилиндрический более устойчив к манипуляциям с отмычкой.

В целом можно сказать, что сувальдные замки являются одними из самых надежных. Их надежность обеспечивается, во-первых, прочностью самой конструкции. Обычно это достаточно крупные и тяжелые изделия. Кроме этого, современные сувальдные замки практически все врезные, то есть они не имеют выступающих деталей, видимой снаружи остается только замковое отверстие под ключ. Помимо того, сам корпус замка достаточно прочен, что обеспечивает хорошую защиту от ударов. В дополнение к этому для защиты от высверливания наружная сторона корпуса замка зачастую усиливается установкой бронепластины.

Разумеется, чем больше сувальд, тем выше секретность замка. Однако количество сувальд ограничивается общей конечной толщиной замка. Дело в том, что для обеспечения надежной работы замка толщина отдельно взятой сувальды не может быть менее определенного размера. То есть увеличение количества сувальд увеличивает размеры замка, в результате чего он может быть врезан только в дверь с определенной толщиной полотна. Кроме этого, если планируется устанавливать дополнительную бронепластину, необходимо учитывать и ее толщину (1,5 – 2,5 мм).

Для затруднения среза ригелей замка при помощи дисковой пилы («болгарки») производители качественных сувальдных замков усиливают один из ригелей замка внутренней вставкой из сверхпрочной закаленной стали. Снаружи с торца такого ригеля виден закругленный конец этой вставки.

Однако именно прочность и надежность конструкции сувальдного замка является причиной одно из самых главных его недостатков, а именно – сувальдный замок можно вскрыть отмычкой. Из-за достаточно крупных размеров применяющихся в замках такого типа деталей, а также достаточно большого отверстия под ключ опытный взломщик при достаточном количестве времени имеет достаточно шансов для вскрытия замка отмычкой.

Чтобы воспрепятствовать злоумышленникам производители сувальдных замков постоянно работают над усовершенствованием своих изделий.

Так, например, одной из недорогих, но вполне действенных мер является прорезание ложных канавок на сувальдах. Такие канавки не взаимодействуют с выступами на ключе, но не дают взломщику «почувствовать» конфигурацию прорезей сувальд.

Более сложные сувальдные замки используют защитную шторку (например замки cisa, kerberos), перекрывающую доступ к сувальдной группе. Замки такого типа работают следующим образом. Сначала ключ вставляется на половину глубины, упирается в защитную шторку и первым поворотом (в ряде случаев полуповоротом) убирает ее. После чего вставляется на полную рабочую глубину и открывает замок, приподняв сувальды.

Самым радикальным способом борьбы с взломом сувальдных замков следует признать применение в механизме замка блокирующих клиньев. Замки такого типа дополнительно оснащаются подпружиненными сверхпрочными клиньями, которые при нормальной работе замкового механизма никогда не входят в зацепление с ключом. Однако клинья расположены в корпусе замка таким образом, что их очень легко случайно активировать отмычкой. После их срабатывания механизм замка блокируется полностью и бесповоротно. То есть после этого открыть его невозможно даже оригинальными ключами. Придется вызывать специалистов по вскрытию дверей. В этом случае действует правило: пожертвовать дверью и замком ради сохранения имущества. Неудивительно, что широкого распространения такая система не получила.

Кроме вышеупомянутого к недостаткам сувальдных замков часто относят большие размеры ключа, невозможность перекодировки, получившей в последнее время большую распространенность среди цилиндровых замков и запирание с обеих сторон только при помощи ключа.

Большие размеры ключа, помимо того, что в замке применяются крупные детали, обуславливаются ещё и тем, что механизм замка и, в частности, стойка приводятся в действие непосредственно ключом. В последнее время разработаны модели складывающихся ключей для сувальдных замков, но они пока что являются экзотикой.

Что же касается перекодировки, то в последнее время разработаны сувальдные замки, обладающие такой возможностью. Однако такие замки теряют одно из основных преимуществ, присущих замкам сувальдного типа, а именно надежность. В качестве альтернативы перекодировке можно посоветовать приобретение замка со сменной сувальдной группой. При достаточном терпении и аккуратности сувальдную группу такого замка можно заменить самостоятельно.

Что же касается запирания сувальдного замка ключом с обеих сторон, то, в отличие от цилиндрического замка установить с внутренней стороны двери вороток, заменяющий ключ действительно невозможно. Чаще используется следующий метод – отверстие под ключ прорезается только с наружной стороны двери, а с внутренней стороны дверь оборудуется автономной защелкой. При этом исчезает так раздражающее многих сквозное отверстие под ключ.

В заключение стоит упомянуть, что согласно ГОСТу замки подразделяются на 4 класса взломостойкости, из которых низшим считается 1-й.

По сравнению с цилиндрическим замком сувальдный замок выглядит более предпочтительно с точки зрения прочности конструкции и устойчивости к взлому, но более уязвим для отмычки. Именно этим обусловлено то, что входная дверь чаще всего оборудуется замками обеих типов.

Принцип работы сувальдного замка — статья на Замочники.ua

Как работает сувальдный замок

Главное предназначение любого замка – обеспечивать защиту помещений от незваных гостей. Замки бывают разные, различаются внутренней конструкцией, способом монтажа, размером т.п.

Одни из самых популярных и надёжных механизмов запирания – сувальдные замки.  Их устанавливают на входные, межкомнатные двери, гаражные ворота, шкафчики и многое другое.

Своё название подобные запорные устройства получили от слова «сувальда». Это пластины из прочного металла, основная часть секретной конструкции.

Строение сувальдного замка

1. Корпус

Корпус  сувальдного запорного устройства – металлический короб, зарытый крышкой из оцинкованной или закалённой стали. Некоторые модели выпускаются без крышки. Внутри  располагаются секретные и другие элементы конструкции.

Корпус с крышкой из закалённой стали считается более устойчивыми к взлому. Такой сувальдный замок стоит дороже.

2. Засов

Это важная конструктивная часть сувальдного замка. Обеспечивает закрывание, блокировку двери.

В сувальдных замках засовом служат штыри, пластины, «пальцы». Из корпуса выходит их видимая часть — ригели. Чем больше количество ригелей, тем надёжнее замок.

Кроме видимой части засова – ригеля, имеется ещё скрытая часть – хвостовик. Это пластина из прочной стали, неподвижно соединённая с ригелем.

Хвостовик состоит из важных частей:

3. Зубчатый гребень

Зубчатая гребёнка – важное звено, через которое ключ оказывает воздействие на засов, двигает его. Зубья гребня специально ослаблены вырезанными отверстиями. Это служит защитой от взлома сувальдного замка силовым методом, при помощи «свертыша». При подобном воздействии зубья просто сломаются, не дав замку открыться.

4. Стойка хвостовика

Важная деталь сувальдного замка, участвующая в стопорении замочного засова. Если надавить на ригели закрытого замка, то стойка не позволит задвинуть их внутрь. В большинстве случаев, имеет защиту от взлома при помощи отмычек.

5. Сувальды

Сувальды – металлическая пластина с отверстием определённой формы. Является секретным элементом замка суальдного типа.

Существуют разные типы сувальд, отличающиеся друг от друга конфигурацией, материалом, способом перемещения, размерами, толщиной, видом антикоррозийного покрытия и т.п.

Несмотря на различия, все сувальдные пластины имеют похожее строение, наделены одинаковыми функциями. Кодовые выступы образуют секретный лабиринт. Кодовый паз – зазор, образовавшийся между выступами пластин. Сквозь этот туннель движется стойка хвостовика, засов, когда замок открывают «родным» ключом. Выступы могут иметь противовзломные пазы в виде выемки или углубления.

При повороте ключа сувальды встают в определённое положение, образуя зазор, происходит разблокировка засова и замок открывается. В исходное положение сувальды возвращают пружины.

Каждая сувальдная пластина оснащена своей пружиной спирального или проволочного типа. В некоторых моделях стоит ленточная пружина, одна на все сувальды.

Форма сувальды не оказывает большого влияния на надёжность замка. Основное требование – она должна быть сделана из прочной стали.

Место сувальды, соприкасаемое с ключом, носит название «рабочая закраина», а пространство возле пластины, где происходит поворот ключа – «ключевое окно». Конфигурация окраины зависит от модели замка.

Окно ключевое бывает закрытого, открытого типа. В сувальдных замках с закрытым ключевым окном, ключ воздействует на сувальды обеими бородками.

Как функционирует замок сувальдного типа

Сувальдный замок разблокируется ключом, который вставляется внутрь замочной скважины до упора. Под каждым зубцом бородки ключа находится определённая пластина, на которую ключ будет воздействовать.

Поворачиваясь, ключ преодолевает сопротивление пружин, поднимает пластины, пока зазор проходного паза не станет свободным для прохождения засова. Движение засова обеспечивает зуб приводной на ключе. При  дальнейшем обороте ключа, зуб перемещает засов и сувальдный замок отпирается.

Купить качественные сувальдные замки по привлекательной цене можно на нашем сайте. Все модели сертифицированы, находятся на гарантии. Доставка сувальдных замков по всей Украине.

Простое руководство по дверным замкам для нажимных ручек

  14 апреля 2020 г.
|
  Категории: Путеводители
|   Теги: Двери
|
  Автор: From The Anvil

Наша большая коллекция нажимных ручек доступна в различных стилях и отделках и может использоваться с различными замками и защелками. С таким большим количеством вариантов выбрать правильную нажимную ручку для вашей двери может быть непросто. Мы составили руководство по рычажной рукоятке, чтобы помочь.

Рычаг на розетке

Рычажная рукоятка с небольшой задней пластиной. Рычаг на розетке управляет врезной защелкой, которая используется для открывания и закрывания не запирающихся дверей. Рычаг на ручках-розетках может быть установлен на двери ванной комнаты или запирающиеся двери, если они соединены с поворотной ручкой или накладкой для ванной комнаты. Если ваша дверь оснащена замком для санузла, то рычаг на розетке приводит в действие защелку, а поворотная ручка находится прямо под ним для управления замком. В этом случае убедитесь, что имеется достаточно места для установки обеих задних пластин. Тот же принцип можно применить к двери с еврозамком или створчатым замком, используя евронакладку или стандартную накладку вместо поворотной ручки.

Вверху слева: Pewter Avon Lever на розовом наборе, вверху справа: Pewter Avon Lever на розовом наборе и накладке Avon.

Рычаг на розетке без пружины

Рычаг без пружины на розетке имеет все функции пружинной версии, но, в отличие от пружинного аналога, может также использоваться с многозапорным замком или комплектом для французских дверей. Как следует из названия, эта ручка не имеет встроенной пружины, удерживающей рычаг под углом 90 градусов. Итак, если вы используете неподпружиненный рычаг с защелкой, замком санузла, еврозамком или замком на створку, мы рекомендуем выбрать усиленную версию. Отсутствие встроенной пружины позволяет поднять рычаг выше 9Угол 0 градусов, необходимый для открытия ригелей многозапорного замка.

Вверху: Оловянный рычаг обезьяньего хвоста на розовом наборе и накладке Avon.

Набор рычажных замков

Ручки с рычажным замком имеют вырез в задней пластине. Они используются для управления дверьми, оснащенными традиционным замком створки. Шпиндель, соединенный с рычагом, проходит через защелку, которая открывает и закрывает дверь, а замочная скважина, расположенная на 57 мм ниже, приводит в действие замок.

Вверху слева: набор рычажных замков Pewter Cromwell, вверху справа: черный набор рычажных замков.

Набор рычажных защелок

Рычажная защелка чаще всего используется с врезной защелкой для открывания и закрывания незапираемой двери. Ручки с нажимной защелкой не подходят для использования со створчатыми или сантехническими замками. Если вы хотите установить рычажную защелку на дверь, которая требует запирания, просто добавьте засовы и накладки вверху и внизу двери. Рычажная защелка также может использоваться на входных дверях в сочетании с двумя ригелями (расположенными сверху и снизу).

Вверху слева: набор защелок Pewter Avon, вверху справа: набор защелок Black Cottage.

Рычажный набор для ванной комнаты

Рычажные ручки для ванной имеют поворот для большого пальца, встроенный в заднюю пластину. Поворот большого пальца позволяет запереть дверь без использования ключа. Наиболее часто используемый в ванных комнатах рычаг поворота под большой палец устанавливается на внутренней стороне двери, а рычаг с разблокировкой монеты устанавливается снаружи, чтобы дверь можно было открыть снаружи в экстренных случаях. Нажимные ручки для санузла используются в сочетании с врезным замком для санузла. Шпиндель соединяет рычаг с защелкой, а поворотная ручка, расположенная на 57 мм ниже, приводит в действие замок.

Вверху: набор для ванной комнаты с оловянным рычагом.

Рычажный еврозамок

Рычажные еврозамки имеют большое отверстие для ключа европейского профиля, вырезанное в задней пластине. Применяются для управления дверьми с еврозамком. Шпиндель, соединенный с рычагом, проходит через защелку, которая открывает и закрывает дверь, а замочная скважина, расположенная на 47,5 мм ниже, находится над евроцилиндром замка. Евроцилиндры Anti Pick устойчивы к высверливанию, что обеспечивает дополнительную безопасность. Европейские цилиндры также доступны с «подходящим ключом», что означает, что одним и тем же ключом можно управлять более чем одним цилиндром. Доступен ряд евроцилиндров, от базовых цилиндров с 5 штифтами до цилиндров BSi 3* с маркировкой Kitemarked.

Вверху: набор еврозамков с язычковым рычагом из полированной бронзы.

Espag. Комплект нажимных замков

Нажимные ручки с запором имеют более длинную заднюю пластину и используются только для открывания дверей, оснащенных многозапорным замком или комплектом для французских дверей. Шпиндель, соединенный с рычагом, проходит через защелку, которая открывает и закрывает дверь, а замочная скважина, расположенная на 92 мм ниже, находится над евроцилиндром замка. Рычаг поднимается вверх, чтобы задействовать ригели, которые запирают дверь в нескольких точках и остаются в запертом положении после поворота ключа.

Вверху слева: Pewter Avon Slimline Lever Espag. Набор замков, вверху справа: полированный никелевый язычковый тонкий рычаг Espag. Набор замков.

Откройте для себя всю нашу коллекцию ручек Lever!

Дополнительные полезные руководства см. в нашем блоге «Разъяснение защелок для пальцев»!

Эл. 0017

Поиск

Пять функций замка — Летающие слесари

Как узнать, какой тип замка вам подходит?

Это вопрос, о котором большинство людей не задумываются, пока не окажутся в отделе замочной техники или не окажутся в слесарной мастерской. Много раз люди будут использовать такие термины, как «обычный» или «стандартный», чтобы описать функцию набора замков, который они пытаются приобрести. К сожалению, производители не маркируют свои замки этими терминами, поэтому потребителю приходится строить догадки. Что ж, давайте избавимся от догадок! Вот некоторые общепринятые отраслевые знания и терминология, которые помогут вам стать более информированным потребителем:

(Есть и другие функции помимо этих пяти, но они гораздо менее распространены и нужны только в особых обстоятельствах.)

1. Функция блокировки входа. Это наиболее распространенный тип замков, и, скорее всего, они уже есть у вас дома или в офисе. Набор замков с функцией входа будет иметь небольшую кнопку на внутренней стороне ручки / рычага, позволяющую вам вручную запирать дверь, когда вы захотите. Большинство типов позволяют вам нажать кнопку или нажать ее и повернуть кнопку, в результате чего замок останется заблокированным даже после того, как ключ вставлен и использован. Чаще всего вы найдете их в жилых домах, на входных и задних дверях.

2. Функция блокировки кладовой. Этот конкретный замок всегда заперт и требует использования ключа каждый раз, когда вы хотите войти. Внутри нет кнопки и нет возможности оставить дверь открытой. Он идеально подходит для коммерческого использования в кладовой, потому что гарантирует, что дверь заперта, пока она закрыта. Вы не хотите, чтобы кто-то украл эти ручки и бумаги!

3. Функция блокировки классной комнаты. Классная комната используется именно для того, что вы могли бы подумать, для классной комнаты! Как и в случае с замком с функцией кладовой, этот замок не имеет кнопки внутри. Тем не менее, его можно оставить разблокированным, но ТОЛЬКО с помощью ключа. Полный поворот заблокирует или разблокирует ручку/рычаг, позволяя только человеку с правильным ключом оставить дверь открытой. Это отличный замок для тех, кто не хочет оставлять дверь открытой, если только они не разрешат это сделать.

4. Функция блокировки конфиденциальности. Этот набор замков используется в основном в ванных комнатах и ​​/ или спальнях, предназначенных для целей, подразумеваемых его названием; конфиденциальность. У них чаще всего будет небольшое отверстие снаружи и кнопка внутри. Небольшое отверстие снаружи можно открыть любой булавкой или скрепкой, просто нажав на нее. Они не предназначены для использования в качестве основного запирающего устройства, а просто для того, чтобы кто-то не мог войти, когда вы используете ванной или одеваться в спальне.

5. Функция блокировки прохода. Вряд ли это «настоящий» замок! Эта ручка-рычаг на самом деле не запирается, она просто удерживает дверь запертой на раме, чтобы ее не качало на ветру.
