Как сделать беспроводной дверной звонок своими руками ⋆ Электрик Дома

Беспроводной дверной звонок не нужно подключать, так как сигнал передается радиоволнами, – это главное преимущество перед проводными устройствами. Такому звонку отдают предпочтение частные домовладельцы, когда протягивание провода к калитке осуществляется под землей (трудоемко и дорого) или в воздухе (незащищенность кабеля от осадков). А если подойти к установке креативно, можно вызвать удивление у друзей.

Как монтировать радиозвонок?

Чтобы установить проводной дверной звонок своими руками схема подключения нужна обязательно: это руководство, для чтения которого нужны специальные знания. А с беспроводным аналогом никаких хлопот. В коробке с приобретенным устройством вы найдете кнопку и музыкальный блок (звонковая коробка). Дополнительно вам понадобятся:

• Дюбель-гвозди с саморезами и перфоратор, если устанавливать кнопку на бетонной стене. Перфоратор можно заменить ударной дрелью;
• Саморезы, если основание деревянное;
• Батарейки. Сразу вставьте их в кнопку и звонковый корпус.

Если вы устанавливаете кнопку на бетонную стену в месте, где предусмотрено подключение проводного звонка, то сначала изолируйте выходящий из стены двухжильный или трехжильный кабель. Но только после отключения питания квартиры! Затем просверлите отверстие для вставки дюбель-гвоздя. Прислонив клавишу, зафиксируйте ее с помощью самореза.

Если кнопка будет находиться на деревянной поверхности, то понадобятся только саморезы. Но ее не рекомендуется устанавливать на металле, поскольку он может создавать помехи для радиосигнала, подающегося с кнопки на звонок.

Внимание! Вместо сложного крепления с перфоратором и саморезами можно использовать двусторонний скотч. Просто налепите кусочек на изнаночную сторону кнопочного корпуса и прислоните к стене. Но такое крепление ненадежное, и кнопку сможет оторвать любой, мимо проходящий. Со временем скотч высыхает и теряет фиксирующие функции.

Звенящую коробку устанавливают в любом удобном месте дома. Можно посадить корпус на двусторонний скотч – в квартире это не страшно. А если дом постоянно сотрясается от активных детей, то посадите музыкальную коробку на двусторонний скотч. Для тех, кому вообще ничего не хочется делать, есть отличное решение – просто положите звонок в место, где он не будет мешать. На полку в прихожей, в шифоньер, на подоконник. Главное, чтобы соблюдалось максимально допустимое расстояние между радиокнопкой и звонком.

Совет! Если ваш беспроводной звонок питается не от батареек, а снабжен вилкой, то просто вставьте его в свободную розетку.

Звонок-мышка своими руками

Как сделать дверной звонок своими руками так, чтобы он смог удивить гостей? Необычное решение – клавиша, помещенная в корпус от компьютерной мыши. Для ее сооружения понадобится:

• Ненужная мышь;
• Кнопка, по размеру меньшая, чем мышка;
• Маленький диод;
• Паяльник;
• Кусочки кабеля.

Сначала освободите мышь от всех внутренностей, оставив контактные кнопочки.

На плате две клавиши соедините со звонковым пультом. Оставшиеся части уберите, чтобы внутрь легко было вставить пультовую плату звонка. А колесико от мыши разрежьте пополам: одну половинку посадите на свое место с помощью клея. Затем возьмите плату пульта, она выглядит так, как на рисунке ниже.

Стрелкой на плате показана звонковая кнопка. С помощью паяльника сюда нужно присоединить кусочек витой пары. Это нужно для соединения с кнопками мыши.

На плате кнопка имеет 4 контакта, хотя рабочими являются только 2, которые соединяются парами. К двум контактам припаяйте концы витой пары. Если концы будут соприкасаться при нажатии кнопки мыши, то будет срабатывать звонок.

Оставшиеся кончики витой пары припаяйте к клавишам мыши. Вы обнаружите три контакта, которые на рисунке обозначены буквами А, В и С.

Один конец витой пары припаяйте к любому контакту А. Второй конец – либо к В, либо к С. А сами контакты В и С соедините между собой кусочком провода. Это нужно для того, чтобы звонок срабатывал при нажатии любой клавиши мыши, а не только правой или левой.

Кнопку можно считать рабочей, но для красоты можно установить светодиод в место, где к мышке подводился провод. Лампа будет светиться при нажатии. Подключение производится через резистор. Схема беспроводного звонка с диодом показана на рисунке ниже.

К минусу батареи подключите минус диода через резистор.

Плюс лампочки подсоедините к клавишам мыши.

Соберите корпус мыши и установите его вместо звонка у двери. Сделайте надпись «Звонок», чтобы у людей не возникало вопроса, что это такое.

Беспроводной звонок схема своими руками

Представляю вашему вниманию схемку дверного звонка, которая была собрана много лет назад и столько же и находится в эксплуатации. Правильнее было бы назвать это устройство: «Отходы в доходы! Потому что то, из чего оно собрано, буквально валялось под ногами. Это было в советское время. Я тогда работал на небольшой АТС и было много свободного времени, которое хотелось конвертировать в деньги Тогда то и стал собирать электронные звонки на основе данной схемы и вставлять их в.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема беспроводной кнопки
• Беспроводный звонок как часть Умного Дома
• Делаем беспроводный дверной звонок своими руками
• Радио звонок и управление приборами на расстоянии
• Как подключить дверной звонок 2 провода
• Как установить беспроводной звонок в квартиру своими руками: схема и подробная инструкция

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный электро звонок своими руками (#Crazy TapaK)

Схема беспроводной кнопки

Дверные звонки — специальные устройства, подающие при нажатии на кнопку звуковой или световой сигнал. Самые первые дверные устройства имели механический и электромеханический принцип действия. Правила, определяющие как подключить звонок в квартире, обусловлены видом изделия и степенью сложности системы.

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными автономными моделями. Беспроводные звонки работают от батареек или аккумуляторов. Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных.

При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров чаще всего производителем указывается метров.

Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой. Принцип действия такого прибора основан на передаче радиоволн устройству, расположенному в квартире.

Модели срабатывают в результате нажатия на кнопку. Преимущества беспроводных звонков представлены: способностью прибора функционировать, если наблюдаются частые перебои электропитания или полностью отсутствует бытовая электрическая сеть, наличием герметичного корпуса без проводов, простотой самостоятельной установки без привлечения специалистов-электриков. К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона.

В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя. Проводной дверной звонок в квартире установить легче, чем в частном доме.

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения.

Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков.

Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой. Оптимальным вариантом для установки звонка будет ближайшая к двери стена. Для фиксации кнопки можно использовать двусторонний скотч.

Для крепления сигнального блока высверлить в стене отверстия. Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели.

В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения. Стандардная схема подсоединения проводного звонка. Процесс установки проводновного звонка несколько сложнее беспроводных устройств. Крышку снять леко, так как на нижней части основания находится специальный зацеп. В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка.

После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства. Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса. Комментарии, нарушающие правила сайта, будут удалены.

Следить за комментариями этой статьи. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами? Aqua-Rmnt Система связи и сигнализации. Содержание 1 Типы дверных звонков. Автор: Владимирович75 Распечатать Оцените статью:. Установка газовой колонки в квартире своими руками — нормы, правила и пошаговая инструкция. Как подключить диммер своими руками. Как подключить домофон своими руками. Войти с помощью:. Задать вопрос эксперту.

В ближайшее время мы опубликуем информацию.

Беспроводный звонок как часть Умного Дома

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Данная схема может использоватся как кнопка радиозвонка,кнопка паники или пульт управления на одну команду. Преимущества схемы заключаются в ее простоте,и на редкость стабильной работе. Хоть схема не имеет кварцев,ее частота на удивление очень стабильная и не «убегает» даже при касании рукой к самому контуру.

ЗВОНОК ДЛЯ ДВЕРИ СВОИМИ РУКАМИ. Приветствую читателей и почитателей сайта Радиосхемы! Сегодня хочу вам рассказать о собранном.

Делаем беспроводный дверной звонок своими руками

Среди разнообразия предложений на рынке бытовых устройств некоторые из них можно создать в бытовых условиях. Как сделать дверной звонок своими руками из вышедшего из строя бытового оборудования. Бытовые гаджеты постоянно усовершенствуются, меняется их дизайн, они становятся универсальными и компактными приборами. Сейчас не новость звонок для двери с набором мелодий в mp3 формате или воспроизводящий человеческий голос. Растущая популярность беспроводного звонка связана с легкостью монтажа, при котором не требуется использовать коммуникационные провода и сверлить дырки в стенах для кабеля. Такую модель можно устанавливать на определенном расстоянии от частного дома на воротах или дверях квартиры. Схема беспроводной конструкции состоит из таких частей:.

Радио звонок и управление приборами на расстоянии

Схему подключения любого дверного звонка от сети вы можете видеть на рисунке, добавить можно лишь то, что кнопка в исходном состояние разомкнута, и в момент нажатия и сработает звуковой сигнал реализованный в схеме. Следует помнить, что если вы вдруг перепутаете фазу и ноль, то звонок все равно будет работать, а вот электробезопасность схемы будет не соответствовать. Поэтому кто не в курсе, как это сделать, рекомендую прочитать статью как определить где фаза, а где ноль или нейтраль. Первый генератор настроен на частоту 1 Гц, а второй промодулирован изменяющимся сигналом с выхода первого.

Радио звонок и управление приборами на расстоянии 28 июнь Мастерская 4.

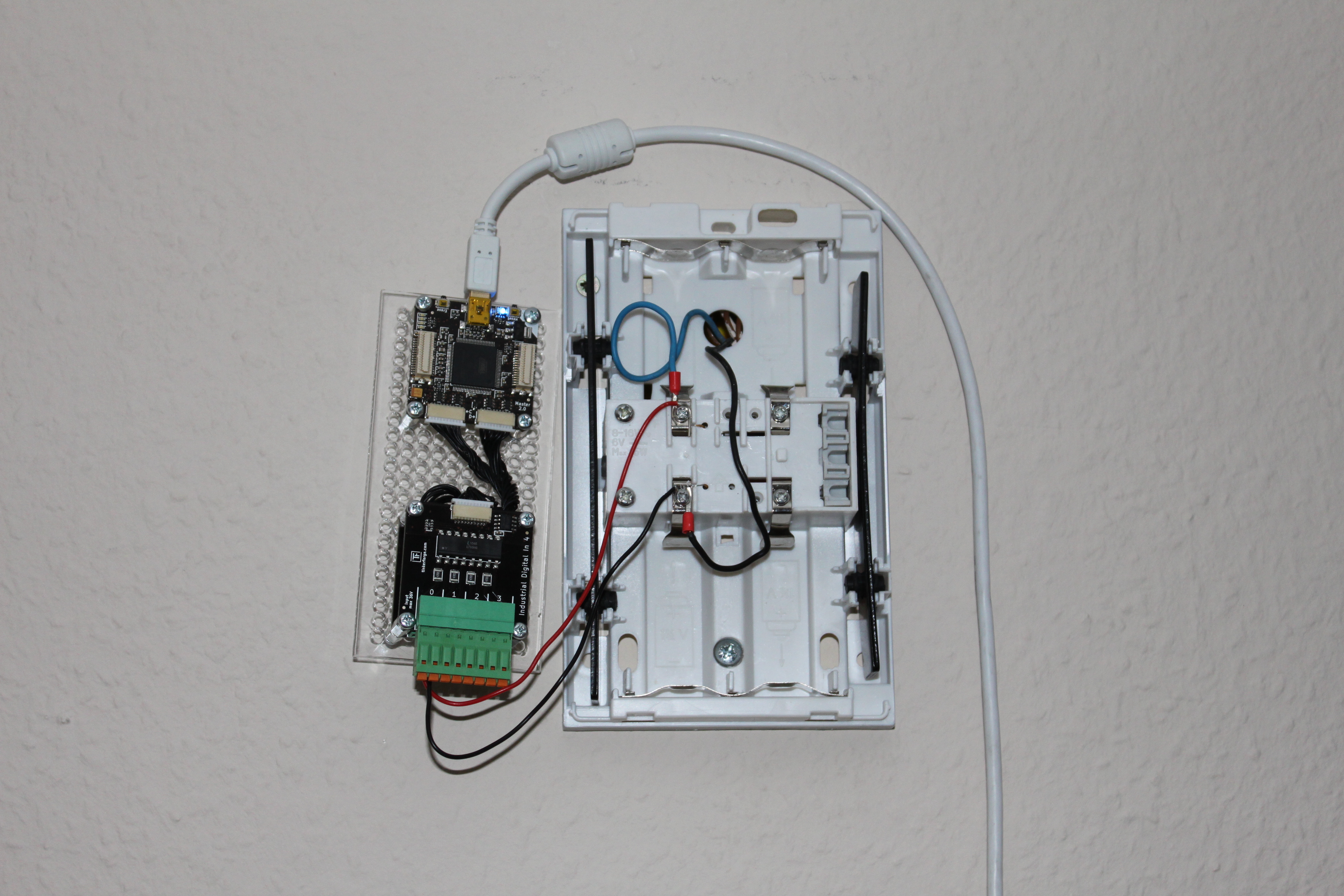

Как подключить дверной звонок 2 провода

Беспроводной звонок — удобная альтернатива традиционным моделям оповещений на входную дверь. Для того чтобы выбрать оптимальный вариант устройства, необходимо располагать определенными знаниями об этом приборе. Прежде всего нужно определиться, какой дверной звонок выбрать на входную дверь — проводной или беспроводной. Для ответа на этот вопрос необходимо сравнить достоинства и недостатки тех и других приборов. Начнем с радиозвонков.

Как установить беспроводной звонок в квартиру своими руками: схема и подробная инструкция

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:.

В чем преимущества установки беспроводного звонка на дверь квартиры или калитки на даче? Как работают и какими «Умный» SIP домофон своими руками · Система Схема кнопки беспроводного звонка.

Пусть дверной звонок не является визитной карточкой дома, как входная дверь. Но какое-то представление о его хозяевах он оставляет. Обычно дверные звонки выбирают по мелодии, которая включается при нажатии на кнопку. Более изысканные покупатели обращают внимание на технические характеристики такого устройства.

Представляю вашему вниманию схемку дверного звонка, которая была собрана много лет назад и столько же и находится в эксплуатации. Правильнее было бы назвать это устройство: «Отходы в доходы! Потому что то, из чего оно собрано, буквально валялось под ногами. Это было в советское время. Я тогда работал на небольшой АТС и было много свободного времени, которое хотелось конвертировать в деньги Тогда то и стал собирать электронные звонки на основе данной схемы и вставлять их в дисковые телефонные аппараты.

Беспроводные звонки позволяют избежать необходимости использования проводки.

Качественный беспроводной звонок на входную дверь квартиры или дома ничем не уступит своему проводному аналогу, а в удобстве установки и демонтажа даже превосходит его. Блок для передачи сигнала может быть настолько миниатюрным, что внешне беспроводные модели звонков ничем не отличаются от обычных. На них устанавливается видеоглазок, совмещенный с датчиком движения, подсветка, антивандальный чехол и прочие мелочи для повышения комфорта использования. Выбирая любую вещь, в первую очередь стоит оценить, насколько она будет подходить к условиям, в которых она будет эксплуатироваться. Чтобы точно понять, стоит ли устанавливать беспроводной звонок у себя дома, надо детальнее оценить их особенности:. Здесь без особых проблем можно установить и обычный проводной звонок, но провод от него лучше всего закапывать под землю. В противном случае он может несколько выделяться в дизайне двора.

Содержание 1 Звонок на калитку беспроводной и уличный проводной: установка своими руками, фото 1. Для того чтобы возвестить хозяев о приходе гостей, в нынешнее время придумано много способов. Например, можно покричать, постучать в калитку или же набрать телефонный номер.

Беспроводной дверной звонок с использованием модуля приемника и передатчика 433 МГц

4 дня назад 20 мая 2020 г.
19 530 просмотров

Иногда вы сидите на заднем дворе своего дома и не слышите, что кто-то постоянно звонит в дверь. Однако ждать своего гостя у дверей несколько минут становится довольно неловко. Чтобы избежать этой ситуации, я собираюсь дать вам подробное пошаговое руководство «Простой беспроводной дверной звонок с использованием модуля приемника и передатчика 433 МГц».

При каждом нажатии дверного звонка модуль-передатчик посылает сигнал на модуль-приемник. Поэтому модуль приемника активирует подключенный к нему зуммер. Схема приемника и передатчика подключается по беспроводной сети.

Аппаратные компоненты

Следующие компоненты необходимы для изготовления цепи беспроводного дверного звонка

Для цепи передатчика

90 025 Компоненты

Для цепи приемника

90 037 Литий-ионный аккумулятор

Конструкция схемы

Шаг № 01

Для схемы передатчика подключите передатчик 433 МГц к печатной плате.

Шаг № 02

Подключите антенну к передатчикам 433 МГц.

Шаг № 03

Теперь подключите кнопку к цепи приемника.

Шаг № 04

Для схемы приемника установите приемник 433 МГц на печатной плате.

Шаг № 05

Подключите антенну к приемнику 433 МГц,

Шаг № 06

Теперь подключите положительную клемму светодиода к обоим контактам данных модуля приемника, пока отрицательная клемма находится на земле.

Шаг № 07

Теперь подключите положительную клемму зуммера к контактам данных модуля приемника и отрицательной клемме на землю.

Шаг № 08

Питание приемника и передатчика от литий-ионных аккумуляторов на 3,7 В.

Работа цепи

Работа цепи беспроводного дверного звонка довольно проста для понимания. Цепь приемника получает сигнал от модуля передатчика и аналогичным образом активирует зуммер. Кроме того, светодиод используется для индикации того, принимается сигнал или нет. Обе схемы питаются от двух литий-ионных аккумуляторов 3,7, также можно использовать любой другой источник постоянного тока 3,7 – 5 вольт.

Применение

• Может использоваться в дверном звонке
• Может также использоваться как сирена и школьный звонок.

Похожие сообщения:

Беспроводной радиочастотный дверной звонок с дистанционным управлением

4 дня назад 23 мая 2020 г. от Shagufta Shahjahan

6 105 просмотров

В этом мастер-классе мы продемонстрируем беспроводную схему дверного звонка с радиочастотным дистанционным управлением. В наши дни широко распространены дистанционные радиочастотные дверные звонки или дверные звонки с дистанционным управлением, их также можно использовать в качестве удаленных звонков. Каждый радиочастотный звонок состоит из двух частей: радиочастотного передатчика/пульта дистанционного управления и приемника с генератором мелодии или сигнала тревоги. Вы также можете купить беспроводные звонки в магазинах, но изготовление их дома сэкономит вам много денег и, кроме того, продемонстрирует вам рабочую идею этих звонков.

Купить сейчас

Аппаратные компоненты

Следующие компоненты необходимы для создания схемы беспроводного радиоприемника

Серийный номер	Компоненты	Значение	Кол-во
1	IC	LM358	2
2	Аккумулятор	5 – 12 В
3	Генератор мелодий IC	UM66	1
4	Стабилитрон	3 В	1
5	Антенна 900 38	80 см	1
6	Транзистор	2N4401, 2N4403	2, 1
7	Конденсаторы	0,1 мкФ, 1 нФ	1, 1
8	Катушка	6 витков	1
9	Динамик	8 Ом	1
10	Светодиод	–	1
11	Переменный конденсатор	1–35 пФ	1
12	Резистор	1MR, 47 кОм, 220 Ом, 4 шт. 70 Ом, 1 кОм	1, 1, 1, 1, 2

[inaritcle_1]

Распиновка LM358

Для подробного описания распиновки, размеров и технических характеристик загрузите техническое описание LM358

Цепь приемника

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы беспроводного радиочастотного передатчика

[inaritcle_1]

2n3904 Распиновка

Для получения подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание 2n3904

Схема радиопередатчика

Схема работы

Схема беспроводного звонка очень прост в изготовлении и использует всего пару недорогих сегментов. Генератор мелодии UM66 связан с выходом схемы приемника, который будет инициирован, когда схема приемника получит сигналы от передатчика.

Схема приемника на самом деле является схемой РЧ-детектора, которая обнаруживает РЧ-сигналы, исходящие от передатчика, и усиливает их. LC-схема с индикаторной схемой на германиевом диоде используется на передней панели схемы для идентификации сигналов от передатчика. Значение германиевого диода не является основным, и вы можете использовать любой аналогичный германиевый диод. Здесь используется переменный конденсатор емкостью 1–35 пФ для согласования приемника с передатчиком.

Другой частью схемы является цепь передатчика. Схема передатчика на самом деле представляет собой базовую схему FM-передатчика. В этой схеме L1 также имеет сердечник с воздушным сердечником и эквивалентен двум виткам эмалированного провода #24, намотанного на 5-миллиметровую структуру. TR эквивалентен как на приемнике, так и на передатчике, например, переменный конденсатор емкостью от 1 до 35 пФ.
