Как сделать металлическую дверь своими руками » Статьи @ БелСмета

Потребность в замене металлических дверей возникает практически у каждого хозяина дома или квартиры. Причин для этого может быть масса: резкие перемены температур, поломка старой двери, переезд на новое место жительство. Известно, что покупка такой двери обойдётся недёшево, поэтому многие решают сделать её самостоятельно.

Инструменты и материалы для изготовления двери

Самым дорогим вложением в этом деле считается приобретение железа. Дополнительные элементы, декоративные вставки и многое другое обойдётся недорого. Однако всё может зависеть от того, какого качества и какой фирмы будут материалы, элементы декорирования. В общей сложности цена входной двери составит около 150 долларов.

Перечень материалов для дверей

• Профильная труба с сечением 2х4см. Достаточно будет 20 погонных метров для дверного блока в высоту 200 см и в ширину 100 см

• Металлический лист толщиной не меньше 0,2 см и с размерами 100х200см

• 3 петли с подшипниками

• Ручка и замки

• Мин. вата для того чтобы утеплить изделие

• Карты для декора либо рейки для обшивки с использованием деревянного бруса

Расходные материалы

• Несколько кругов для болгарки

• Сварочные электроды

• Свёрла

Особенности сварки двери

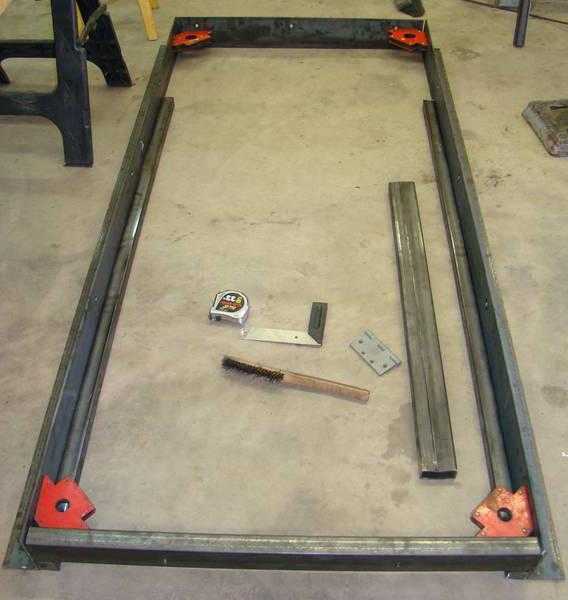

Сделать дверную коробку просто. Для этого сварите стандартную рамку в форме прямоугольника, чтобы получился вид четверти, куда войдёт дверная поверхность.

Чтобы правильно всё сделать, придерживайтесь следующих пунктов:

• Разрежьте заготовку ровно под углом 90° так, чтобы вышло 4 части профильной трубы 2х4см и 4 иные части трубы, учитывая размер полотна двери.

• Далее собирается первая форма в виде прямоугольника. Для этого трубки стыкуются между собой краями. В получившуюся форму вставляется полотно.

• Затем на готовый прямоугольник изготавливаются накладки, используя трубу, накладывая её плашмя, и получается подобие выступа.

• После этого изделие полностью обваривается. Сваривать необходимо двумя этапами, сначала пунктирной линией, потом цельным швом, поскольку в процессе нагревания железо ведет.

• После завершения сваривания берут болгарку и зачищают швы.

Как собрать дверное полотно

После того, как дверная коробка изготовлена, делается каркас полотна, который в ней же и варится.

Для этого следуют такие этапы работы:

• Разрезается заготовка на одну длинную вставку и короткую поперечную.

• Далее берём струбцин и электрод, с помощью которых внутри коробки устанавливается заготовка. Затем необходимо прихватить трубки к дверной коробке с 4-х мест. По завершению они срезаются и счищаются болгаркой.

• То же самое проделывается с небольшой заготовкой. Требуется померять дистанцию между трубами, сделать заготовку и приварить их со всех боков двери.

• После этого посередине дверной поверхности делается специальная перемычка.

• Следующим этапом нужно аккуратно срезать прихватки между каркасом и коробкой, разделить их и доварить.

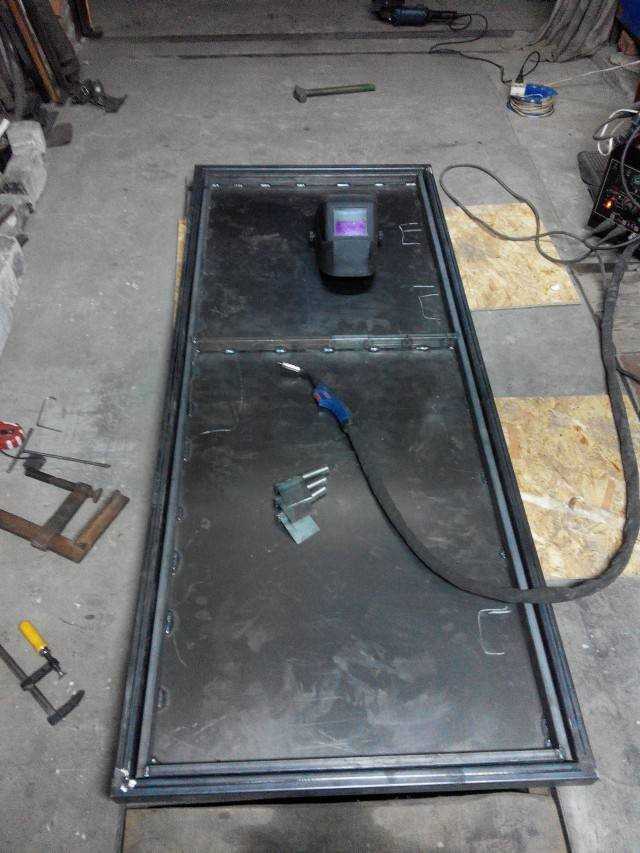

• Затем уложите каркас на металлический лист и соединяйте элементы в одно целое с помощью прихваток.

Начинайте сваривать с центра, двигаясь постепенно к краям. Также сварите боковые детали.

Завершается процесс изготовления металлической двери установкой петель. В этом случае лучше всего подойдут скрытые навесы, однако монтаж их долгий и сложный, поэтому специалисты рекомендуют использовать каплевидные навесы с шариками. После чего проверяется функционирование дверного блока. Далее врезается замок, утепляется дверное полотно внутри пенопластом или минеральной ватой и устанавливаются карты с ручками.

оборудование и инструменты, плюсы, монтаж

В конструкции железного дверного блока есть коробка с порогом и полотно соответствующего размера для перекрытия проема. Створка поворачивается на петлях и ограничивается притвором в закрытом положении. Владельцы домов изготавливают металлическую дверь своими руками, чтобы сделать конструкцию по собственному вкусу и сэкономить средства. Для наружной отделки полотна существует множество материалов, а стык лутки со стеной декорируется наличниками.

Содержание

1. Необходимое оборудование и инструменты
2. Материалы для изготовления
3. Преимущества самодельной металлической двери
4. Изготовление дверного каркаса и полотна
5. Монтаж дверных петель и замка своими руками
6. Установка дверной ручки
7. Отделка металлической двери

Необходимое оборудование и инструменты

Для изготовления металлической двери понадобится сварочный аппарат и инструменты по металлу

Сварить коробку и полотно несложно, но для этого требуются определенные приспособления и инструменты. В результате получится изделие, которое в готовом виде будет дешевле покупной железной двери из магазина. Работа со сварочным аппаратом требует определенного навыка, поэтому нужно пригласить опытного друга, чтобы не переваривать швы. Агрегат можно взять любого типа, например, трансформатор, инвертор или использовать полуавтомат.

Другие инструменты для работы по изготовлению металлической двери:

• болгарка для резки профиля, металла и выравнивания области стыков;
• рулетка, угольник, керн для отметок на металле, мел;
• струбцины, плоскогубцы, молоток, зубило;
• отрезные диски по стали для болгарки, шлифовальные круги;
• электродрель с набором сверл, шуруповерт, отвертка крестовая.

Работы часто проводят на земле или асфальте. Лучше использовать металлический стол большого размера с поверхностью, выверенной по горизонтали. Можно поставить два небольших козла для сборки элементов коробки и навески полотна.

Для установки блока в проем понадобится перфоратор, чтобы сверлить отверстия в торце стены и бур с победитом по диаметру металлического анкера.

Материалы для изготовления

Самые прочные конструкции получаются из листового железа

Основным является листовое железо, прокат для изготовления лутки и обвязки полотна. Можно сделать дверь из профильной трубы или применить уголок, швеллер. Сечение квадрата берут 20 х 40 мм, уголка — 50 х 25 мм, для мощного блока ставят больший номер. Размер швеллера также подгоняют под аналогичные параметры.

Заготавливают материал на обвязку и коробку в количестве 20 погонных метров. Такого объема проката хватит для изготовления блока высотой 2 метра и шириной 1 метр. На створку готовят металлический лист, толщина которого не меньше 2 – 2,5 мм, а по габаритам он должен быть 1 х 2 метра.

Помимо металла понадобятся:

• Петли с подшипником. Металлическая дверь имеет значительный вес, поэтому предполагают не 2, а 3 навеса.
• Замок. Вид запорного устройства выбирает владелец по собственному усмотрению, руководствуясь ценой.
• Ручки. Они могут входить в комплект с замком или продаваться отдельно. Рекомендуют ставить ручки из стали, т. к. пластик и керамика долго не прослужат.
• Дверной доводчик. Устройство медленно вернет створку в закрытое состояние и захлопнет ее.
• Глазок. Оптический прибор покажет происходящее за дверью.
• Утеплитель для полотна. Ставят пенопласт, экструдированный пенополистирол, минеральную и стеклянную вату.
• Уплотнитель для прижима створки. Используют резиновые варианты с поливинилхлоридными добавками.
• Материал для наружной обшивки, например, искусственная кожа, фанера, доски или деревянный шпон.

Состав материалов может меняться в зависимости от конструкции блока (одно или двустворчатый, распашной или раздвижной). Утеплитель помещают между металлом и декорацией или делают стальное покрытие с двух сторон защитного слоя.

Ручки бывают стационарные в виде простой скобы и фалевые с защелкой. Первая разновидность не содержит движущихся частей и не связана с замковым механизмом. Скобы бывают разного размера, толщины и формы. Второй вид более функциональный, его выпускают с нажимным или поворотным действием.

Преимущества самодельной металлической двери

Вес листового железа в зависимости от толщины

Если мастер сварит дверь из металла своими руками, следуя технологии, он будет уверен, что изделие получилось качественное. Многие производители ставят сталь тоньше положенного размера, но заявляют о соответствии нормативу. Проверить это невозможно, поэтому собственноручное производство отличается надежностью.

Качество стали для полотна также имеет значение. Для входной дери хозяин возьмет металл положенной по норме толщины. Разница кажется несущественной между 1,5 и 2,5 мм, но квартирные взломщики не носят с собой мощные инструменты, поэтому каждая десятая миллиметра задержит разрушение полотна. При собственноручном изготовлении владелец не возьмет сталь тоньше 1,5 мм, т. к. створка просто деформируется, не выдержав собственного веса.

Преимущества собственноручного изготовления металлической двери:

• использование только качественных материалов;
• точное соблюдение габаритов;
• создание уникальной декоративной поверхности под существующий интерьер;
• удешевление по сравнению с готовой конструкцией из магазина.

Железо больше 3 мм утяжелит конструкцию и полотно будет открываться тяжело. Придется ставить усиливающие детали, что потянет удорожание дверного блока.

Изготовление дверного каркаса и полотна

Соотношение размеров коробки и полотна двери

Каркас изготавливают после замеров проема по месту установки. Измеряют высоту с двух сторон, затем ширину внизу, вверху и посередине. Составляют чертеж металлической двери, где проставляют размеры и находят оптимальные габариты коробки. Между полотном и коробкой также оставляют зазоры, при этом кромки листа выступают с бортов рамы.

Размеры блока и полотна принимают с учетом следующих моментов:

• изделие должно иметь прямые углы и входить в проем, даже если он немного перекошен;
• с каждого бока должен оставаться промежуток между торцом и луткой в 1,5 – 2,5 см;
• швы на полотне должны быть не длиннее 4 см, а промежуток между ними 20 см.

По установленным размерам нарезают металлический профиль для коробки. Выкладывают конструкцию на столе для сварки. Углы можно соединять под 45° или стыковать под прямым углом. Важно, чтобы диагонали полученного прямоугольника рамы совпадали в точности до 1 мм.

Сварка лутки из профильной трубы

Дальнейший порядок работ:

1. К порезке полотна приступают после сварки лутки. Измеряют внутренний габарит и учитывают, что створка должна входить в коробку с зазором в 1 см по периметру.
2. В металлопрофиле со стороны замка делают прорезь на уровне установки запорного устройства.
3. Для удобства работ профиль, где будут петли, нужно сварить сразу с петлями и коробкой. Вымеряют расстояние между элементами чтобы все совпало.
4. Проверяют параллельность поверхности лутки и створки, затем полотно вкладывают в раму и приваривают оставшийся обвязочный профиль. Учитывают, что на притвор приходится 10 мм с трех сторон, а с замковой части оставляют для этого 15 мм.

Вначале скрепляют часть блока, которая находится со стороны навесов с обратного бока листа на внутренней стороне, затем фиксируют обвязку полотна по всему периметру. Притвор в виде полосы крепят с обратной стороны стального полотна. Чтобы створка не выворачивалась, ставят ребра жесткости, которые нужно сварить с обеими сторонами обвязочной рамы полотна.

С помощью болгарки и шлифовального круга зачищают поверхность швов, делая их вровень с поверхностью металла. Окрашивают металлоконструкции в любом случае, даже если затем последует декоративная обивка.

Монтаж дверных петель и замка своими руками

Для монтажа двери необходимо сделать кромку из металла

Замок ставят на середине коробки по высоте блока. Отмечают его расположение и по широким бокам пропиливают болгаркой продольные выемки. В узких областях используют дрель для сверления по паре отверстий. После этого отламывают обозначенный участок с помощью молотка и зубила. Дальше сверлят отверстия для фиксации замка и замочной скважины. Не забывают про отверстия для установки декоративной замковой накладки. В коробке нужно изготовить ответные выемки для язычка.

Петли делают из стальных прутков диаметром 2 см, при этом входную и ответную часть из трубы подходящего сечения приваривают одновременно к створке и коробке.

Инструкция по установке навесов:

1. Полотно укладывают в коробку, между ними кладут прокладку (пару монет), чтобы остался промежуток 4 мм. Так идеально встанет уплотнитель, а двигающийся участок петли не будет тереть о лутку.
2. Сделать входную дверь лучше с навесами в собранном виде, чтобы оси трех петель совпадали полностью. Если условие не будет выполнено, створка будет открываться или закрываться под собственным весом. Другая неприятность будет в том, что при навеске полотна петли не смогут встать одновременно.
3. Лист располагают обрезанной стороной к петлям. Идеальной кромки получить не удается, поэтому ее прячут с бока навесов, где срез не будет бросаться в глаза.

Штоковая деталь навеса ставится снизу, иначе в будущем не получится снять полотно с петель для обслуживания. Для удобства в шток помещают шарик — так будет легче ход двери.

Установка дверной ручки

Замок для тяжелой металлической двери

Делают разметку на боку дверной створки и торце. На фронтоне дополнительно находят центр торца и обозначают место сверления под защелку фалевой разновидности. Сбоку полотна ставят отметку для отверстия квадрата ручки, этот размер отмечают аналогично на поверхности створки. В результате получают два места сверления.

Применяют перьевые сверла, для торца 22 мм, а прямое отверстие делают буром 25 мм. Полотно сверлят с лицевой и оборотной стороны, чтобы не повредить декоративный слой. Дальнейшая установка заключается в сборке ручки с защелкой внутри дверного полотна. Задвижку вставляют с торца и фиксируют ее саморезами.

Проверяют работу защелки, чтобы она не заедала от попавшей в ее механизм металлической пыли. Затем монтируют квадрат — его ставят в отверстие соответствующей формы через фронтальный прорез. Сначала на квадрат помещают ручку с одного бока створки так, чтобы не перепутать правую и левую рукоятку. Для фиксации используют три самореза, имеющихся в комплекте.

Так же ставят вторую ручку, после этого проверяют функциональность элементов. Рычаги должны поворачиваться, а защелка под их управлением совершать движение по заданной амплитуде. На рукоятки надевают декоративные колпачки для закрытия мест стыковки, снизу затягивают потайной крепежный винт с помощью шестигранного гаечного ключа.

Отделка металлической двери

Металлическую дверь в квартиру необходимо обить декоративной тканью

Прокладывают резину для уплотнения после сварки металла, установки фурнитуры, чтобы окончательно сделать железную дверь. На верхней и нижней части коробки сверлят отверстия для размещения крепежных анкеров при монтаже дверного блока в проем стены.

Отделка наружной и внутренней поверхности предполагает применение разных материалов:

• искусственная кожа;
• пленка ПВХ;
• шпон;
• окраска.

Первый вариант является популярным и недорогим. Поверхность, отделанная искусственным заменителем кожи, почти не требует ухода, достаточно прочная против истирания. Материал выпускают разного цвета и текстуры. Для обивки используют саморезы или полотно приклеивают к железу специальными клеями.

ПВХ пленка относится к группе качественных покрытий для стальных дверей. Материал не выгорает на солнце, имеет устойчивый цвет. Такие поверхности легко моются, не разрушаются от спирта, щелочи, в их составе нет вредных для человека компонентов.

Шпонированный слой на полотне относят к оригинальному стилю, при этом створка смотрится выполненной из дерева. Тонкий слой древесины бывает различного цвета, поэтому подбирается для стилизации интерьеров. Такая отделка стоит дороже пленок и искусственной кожи, но смотрится лучше.

Для окраски используют аэрозольные лаки, акриловые эмали. Предварительно поверхность обрабатывают наждачной бумагой, затем наносят шпаклевку (автомобильную) в местах, где есть мелкие царапины или неровности. После высыхания ошкуривают мелкозернистым наждаком и грунтуют перед покраской.
