Изготовление теплицы из профильной трубы самостоятельно

Металлическая профильная труба оптимальна для изготовления каркасов небольших хозяйственных построек, в том числе, теплиц. Ее применение в строительных конструкциях обеспечивает им:

• легковесность,
• механическую жесткость,
• устойчивость,
• удобство транспортировки,
• невысокую трудоемкость монтажа,
• снижение себестоимости строительства,
• уменьшение длительности строительства,
• снижение нагрузки на грунт,
• возможность реализации пространственных форм любой сложности.

Основными параметрами каркасов для теплиц являются:

• высота,
• ширина,
• форма ската,
• угол наклона ската.

Обычно каркас представляет собой несколько одинаковых плоских элементов (рам), установленных на одинаковом расстоянии по всей длине теплицы. Плоскость рам вертикальна и перпендикулярна продольной оси теплицы. После установки в требуемое положение рамы соединяются в нескольких местах в жесткую конструкцию продольными профильными трубами. При необходимости длина подобной металлоконструкции может быть увеличена установкой дополнительных рам. Поэтому длина теплицы не является важной характеристикой.

Самыми распространенными пространственными формами для теплиц являются:

• арочные – стеновые трубы являются дугами, сходящимися к продольному горизонтальному коньковому брусу,
• односкатные – чаще всего, примыкающие к другим капитальным постройкам, с углом наклона ската от них,
• двускатные – прямолинейные и вертикальные стеновые трубы соединяются наклонными трубами, сходящимися к продольному горизонтальному коньковому брусу,
• голландские – аналогичны двускатным, но прямолинейные стеновые трубы расширяются к основанию, что обеспечивает теплице улучшенную устойчивость,
• пирамидальные – прямолинейные стеновые трубы соединяются вверху в одной точке.

Этап 1: определение типа и размеров теплицы

Поскольку все рамы идентичны по форме и размерам, то изготовив одну из них, в дальнейшем можно использовать ее в качестве шаблона. Наибольшим внутренним объемом обладают арочные и двускатные теплицы. Однако для изготовления арочной конструкции необходим качественный трубогибный станок, поскольку даже незначительное различие размеров поперечных элементов приведет к сложности монтажа светопрозрачной оболочки и ухудшению эстетичности всей конструкции. Поэтому оптимальным выбором являются двускатные теплицы, которые:

• подходят для растений различной высоты,
• обеспечивают хорошую освещаемость,
• позволяют просто устанавливать дополнительные элементы: двери, форточки, рамы и др.,
• способствуют самостоятельному сходу снега с крыши.

Для снижения отходов следует учитывать длину реализуемой профильной трубы, которая чаще всего равна 6 м. Поэтому, приняв высоту стены 1,7 м (на одну раму уйдет 1,7*2=3,4 м), от трубы остается кусок 2,6 м, который уходит на скаты крыши (по 1,3 м). При угле наклона ската 30°, получаем ширину теплицы 2,25 м (0,866*1,3*2). Длина теплицы может быть любой (примем 7 м). Таким образом, периметром теплицы будет прямоугольник со сторонами 2,25 м и 7 м.

Этап 2: заливка фундамента

Для теплицы из профильной трубы необходим фундамент. Оптимальным вариантом будет ленточный фундамент, располагаемый по периметру будущей теплицы. Ниже изложен простейший способ его сооружения.

Участок под теплицу выравнивается до максимального перепада не более 10 см. По углам периметра теплицы вбиваются колышки, а на них натягивается шнур (прямоугольность периметра контролируется равенством длины диагоналей). По обозначенному контуру роется траншея шириной 50 см. Ее глубина должна превышать глубину промерзания грунта. На дне траншеи укладывается и трамбуется песчаная подушка (толщина 10 – 15 см). Рубероидом или другим гидроизоляционным листовым материалом обкладываются стенки и дно траншеи. Затем по всему периметру траншеи укладываются параллельные арматурные пруты, и в нее заливается бетонная смесь до уровня грунта.

После его застывания на верхнюю поверхность укладываются 3÷4 ряда кирпичной кладки, чем обеспечивается ровность и горизонтальность верхней плоскости фундамента и защита от излишней поверхностной влаги. В кирпичной кладке следует установить закладные детали, к которым будет крепиться каркас теплицы. Эти детали должны быть по углам и через 1÷1,5 м по длине двух длинных сторон. Закладные детали каждой стороны должны лежать на одной прямой, а расстояние между смежными закладными деталями каждой стороны должно составлять 2,25 м.

Этап 3: изготовление рам

Для рам целесообразно использовать профильную трубу 40х20 мм. Прямоугольное сечение труб позволяет отказаться от их полного разрезания и дальнейшего соединения полученных отрезков. Для этого следует воспользоваться болгаркой и вырезать из трубы треугольные участки на расстояниях от одного из ее концов 1,7 м, 3 м (1,7+1,3) и 4,3 м (3+1,3). Угол выреза должен быть равен 90° за вычетом угла сгиба. Затем труба сгибается по оставшейся целой стороне и образовавшийся стык проваривается.

Количество таких элементов должно соответствовать количеству рам в каркасе.

Теперь необходимо установить дополнительные элементы для двери и форточки на торцевые рамы. Для этого в них ввариваются горизонтальные поперечные профильные трубы 40х20 мм длиной 2,25 м между точками соединения стены и ската и в основание. Между ними вертикально ввариваются трубы 40х20 мм длиной 1,7 м, расстояние между которыми должно быть 70 см (для двери) и 80 см (для форточки). В раме с форточкой вваривается еще одна горизонтальная труба, определяющая высоту форточки.

Двери и форточка изготавливаются из трубы 20х20 мм по реальным размерам получившихся проемов.

Этап 4: сборка каркаса

Первой устанавливается и фиксируется строго вертикально к закладным деталям одна из торцевых рам. Затем последовательно устанавливаются вертикально и привариваются к закладным деталям ближайшие промежуточные рамы каркаса. Каждая такая рама соединяется с ближайшей уже смонтированной рамой продольными горизонтальными отрезками профильных труб 20х40 мм длиной равной шагу между рамами. Эти элементы жесткости крепятся между самыми верхними точками рамы, образуя конек между скатами, и на 10 см ниже точки соединения ската со стеной. Последней устанавливается вертикально и аналогично связывается с каркасом вторая торцевая рама.

На готовый каркас устанавливаются на навесы двери и форточка.

Этап 5: монтаж светопрозрачной оболочки

В качестве материала для светопроницаемых стен и крыши целесообразно использовать поликарбонат или плотный полиэтилен. Для их крепления используются саморезы с гидронепроницаемыми шайбами.

Стыки в оболочке замазываются силиконом, а стык между оболочкой и фундаментом заливается цементно-песчаной смесью.

Как сварить дверь из профильной трубы. Делаем эскиз

Содержание

1. Как сварить дверь из профильной трубы. Делаем эскиз
2. Железную дверь. Железные входные двери для частного дома
   • Особенности
3. Металлический дверь. №1. Конструктивные особенности металлической двери
4. Видео делаем металлическую дверь своими руками

Как сварить дверь из профильной трубы.

Делаем эскиз

Профессиональные чертежи на стандартные железные двери сейчас найти можно, но проблема в том, что эти документы делались по ГОСТ 31173-2003, то есть 2200х900 мм или 2200х1200 мм (для широких проемов).

Профессиональный чертеж под дверь, сваренную из металла

Входная металлическая дверь в квартире или частном доме далеко не всегда соответствует стандарту, поэтому лучше составить эскиз. В противном случае, на нестандартном проеме вам придется либо вырезать часть откоса, либо как-то заделывать щель рядом с дверью.

Пример эскиза для нестандартной железной двери.

Коль уж мы делаем железную дверь своими руками, то на этапе создания эскиза нужно учесть кое-какие допуски, ниже на примере они показаны:

• Стартовые размеры дверного проема 216х90 см;
• Делать раму (лутку) вплотную к стенам нельзя, так как некуда будет заливать монтажную пену, поэтому по верхней кромке оставляем 10 мм на пену, плюс 5 мм толщина уголка;
• Внизу делаем небольшой порожек, соответственно 25 мм от уголка будет отрезаться, итого остается 212 см высота рамы по внутреннему периметру;
• По бокам также оставляем по 10 мм на пену, плюс 10 мм составляет толщина металла в 2 уголках, итого ширина внутреннего проема 87 см;
• Саму стальную дверь, точнее раму под нее, нельзя делать вплотную к лутке, если дом начнет «гулять» и лутка чуть сдвинется, то полотно заклинит. Поэтому по наружному периметру оставляем зазор 5 мм, соответственно получается 211х86 см;
• Лист берем больше (90х215 см), так как он будет накладываться на часть лутки.

Инструмент подготовили, материал купили, эскиз сделали, теперь можно приступать к сооружению железных дверей своими руками.

Железную дверь. Железные входные двери для частного дома

Входные двери являются неотъемлемой частью любого жилья, именно поэтому многие люди уделяют их подбору пристальное внимание. Двери в дом должны быть надежными, безопасными, практичными и, конечно же, они должны радовать глаз домочадцев и создавать ощущение уюта не только изнутри, но и снаружи самого дома.

Железные входные двери могут стать отличным решением для покупки, поскольку они соответствуют даже самым прихотливым требованиям.

О том, какие у них особенности и разновидности, вы узнаете далее. Также вы сможете более подробно ознакомиться с производителями такого рода строительных материалов и красивыми решениями в использовании железных дверей.

Особенности

Многие покупатели отдают предпочтение исключительно металлическим дверям, а именно – железным и стальным, поскольку данный материал считается очень надежным и износостойким.

У железных изделий есть масса других плюсов и особенностей, к которым относится:

• Металлические двери выпускаются в огромном ассортименте, у них бывают различные конструкции. При их изготовлении применяются самые разные современные технологии и используются только проверенные материалы. Кроме того, над их созданием трудятся только настоящие профессионалы своего дела.
• На сегодняшний день отечественный рынок строительных материалов предлагает массу железных входных дверей, которые ничуть не хуже европейских. Их можно устанавливать как в частных домах и на дачах, так и в квартирах.
• Сами по себе металлические изделия считаются долговечными. Срок их эксплуатации может быть больше десятка лет, поэтому приобретая такие двери, можно быть наверняка уверенными в том, что они отслужат положенное время.
• Очень важно отметить, что, несмотря на то, что металл считается тяжелым, установить двери такого типа не составит никакого труда. Тем не менее для профессионального монтажа лучше всего воспользоваться услугами специалистов, которые наверняка организуют надлежащую установку по всем правилам.

Металлический дверь. №1. Конструктивные особенности металлической двери

Прочность и надежность двери в той или иной мере зависит от характеристик каждого ее составляющего элемента:

• дверное полотно – основная и самая большая по площади часть конструкции, состоит из каркаса, внутренней и внешней обшивки, а также ребер жесткости и утеплителя ;
• дверная коробка;
• замок;

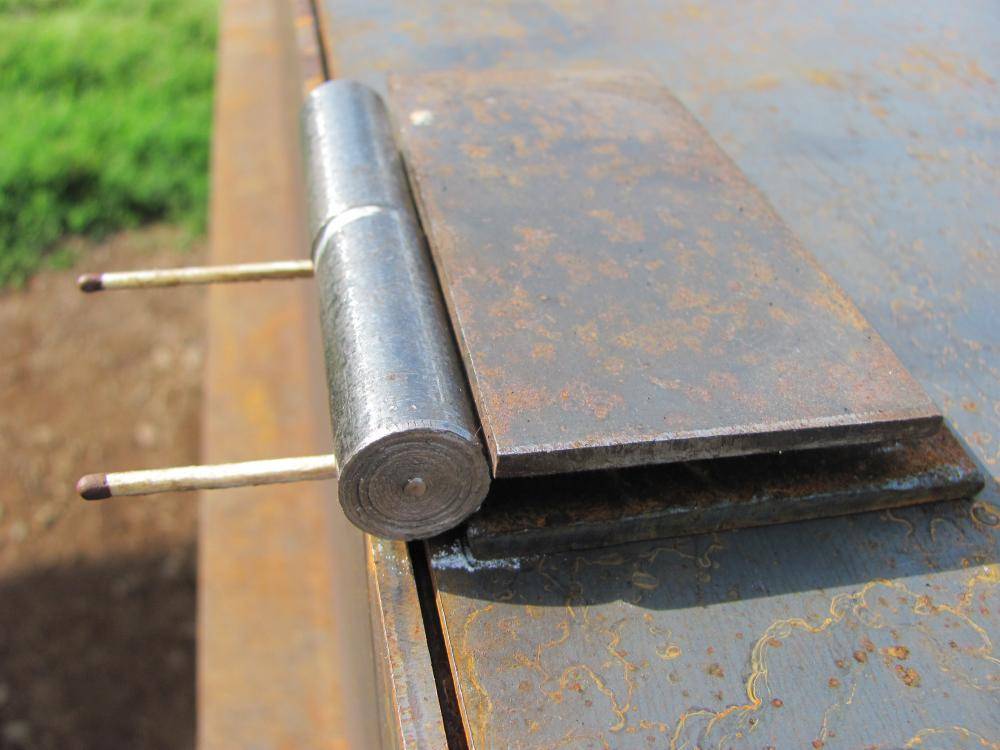

• петли;
• уплотнитель в один или несколько контуров;
• глазок , ручка и прочая фурнитура.

Дверное полотно исполняют из листовой стали , которую получают в результате горячей или холодной прокатки, от чего во многом зависят свойства двери:

• горячекатаная сталь отличается темным цветом, но его не видно под декоративным покрытием. Это относительно дешевый материал, который более восприимчив к появлению коррозии;
• холоднокатаная сталь обойдется дороже, но по эксплуатационным качествам это наилучший вариант – никакие атмосферные воздействия материалу не страшны.

На прочность также в значительной мере влияет каркас . Самой надежной будет та дверь, в которой каркас выполнен из профильной трубы с одним швом . Менее прочным получается каркас из четырех отрезков горячекатаного профильного трубопроката, сваренных между собой. Самым ненадежным будет каркас, в котором каждый из четырех отрезков сварен из двух одинаковых по длине уголков. Проще говоря, чем меньше сварных швов в каркасе, тем лучше , ведь каждый из них снижает устойчивость к механическим нагрузкам. Наружная часть дверного полотна должна быть выполнена только из монолитного несварного листа , иначе удар кувалдой средней силы повредит целостность конструкции.

Видео делаем металлическую дверь своими руками

Фурнитура для рулонных дверей «Сделай сам» с использованием водопроводной трубы — Jenna Burger Design — дизайн интерьера и архитектурный консалтинг

пока строю дом…

Ну, я только что завершил фантастический, в моих глазах , проект «сделай сам», но на этом пути не обошлось без сотен препятствий. НО мы – да, Господин приложил руку к этому – продолжал пыхтеть и дошел до конца.

Мой последний + лучший проект? Рулонная дверь с фурнитурой «сделай сам» с использованием водопроводной трубы . Популярность раздвижных дверей сохраняется, и хотя я не сторонник следовать всем тенденциям, добавление двери в этом стиле было единственным решением для нашего главного шкафа.

Дверь шкафа убрали несколько лет назад при реконструкции помещения, чтобы увеличить площадь полок. С тех пор двери не было… Решение? Рулонная дверь, обеспечивающая уединение + всплеск цвета.

Результат этого сложного, но полезного результата…

Позвольте мне объяснить, где возникли препятствия + трудности с этим проектом…

Я ожидал, что буду использовать восстановленную дверь, поэтому охота началась. После рыскания по местным комиссионным магазинам + «мусорным» местам я нашел идеальную дверь с нужной мне шириной 29 дюймов. Принесли дверь домой. Мы решили отшлифовать ее, но это была старая дверь, и мы предположили, что она была покрыта свинцовой краской. Итак, мы зачистили дверь жидким средством для снятия краски. Это не сработало. Потраченные часы + плохие результаты = очень разочарованный домашний мастер. Мы закрасили дверь, чтобы запечатать ее. Пошел, чтобы повесить его, и дверь была 6 ″ СЛИШКОМ КОРОТКОЙ. Спасенная дверь, которую я готовил часами, не могла быть использована — Тьфу. В итоге мы использовали распашную дверь, которая изначально использовалась для этого проема. Ширина не идеальна, но работает.

Продолжим обучение. Деталей много, так что давайте углубимся…

НЕОБХОДИМЫЕ МАТЕРИАЛЫ

1 – Фланец (2 шт. )

2 – 3/4″ x 1″ Ниппельный фитинг из черной стали (2 шт.)

3 – колено 3/4″ (2 шт.)

4 – труба 3/4″ из черного железа – можно обрезать по размеру (1 шт.)

5 – тройник 3/4″ из черного железа (2 шт.)

6 – Ниппельный фитинг из черной стали 3/4″ x 1/2″ (2 шт.)

7 – Ролики (2 шт.)

8 – Переходная муфта из черного чугуна (2 шт.)

> Шурупы + анкеры (если нет шпилек)

> Дрель

> Дверь на ваш вкус

> Ручка – ручка из водопроводной трубы изготавливается из (2) фланцы + (2) колена + (1) труба 12″ Д x 1/2″ Ш

Это *должно* быть всем необходимым оборудованием, но, конечно, каждый проект/состояние отличается. В моей первоначальной поездке к Лоу за расходными материалами я получил все вышеперечисленное, за исключением детали с редукционной муфтой. Это было необходимо, потому что трубу нужно было уменьшить с 3/4″ до 1/2″, чтобы она подходила к двери…

Я купил все детали сантехники в местном магазине Lowe’s . Используя свой станок для резки, они смогли отрезать длинную трубу точно по моей длине. Для больших проектов сантехнических труб, таких как книжный шкаф, это отличный источник.

РУКОВОДСТВО ПО ОБОРУДОВАНИЮ ДЛЯ РОЛИКОВЫХ ДВЕРЕЙ

1 Для начала я разложил все детали направляющей для рулонных ворот.

2 Затем я соединил трубы вместе. Прежде чем нарезать резьбу труба на трубу, лучше всего использовать смазку для труб, чтобы сделать соединение более легким и плавным.

Обратите внимание, , подсоединение труб может быть немного сложным. Я ожидал, что каждое соединение будет полностью закручено, чтобы резьба не была видна. Это невозможно. Часть трубы с резьбой будет видна. Учитывайте это при проведении измерений.

3 Сантехнические трубы не совпадали по цвету, поэтому, чтобы придать им единый вид, я покрасил дорожку спреем, используя матовый черный цвет.

4 Как я уже упоминал выше, в итоге я использовал дверь, которая ранее была на петлях. Я добавил два колесика к нижней части двери.

ПОЧЕМУ? Водопроводная труба изгибается под напряжением. Если бы дверь была подвешена к трубе без опоры на колесах, труба со временем прогнулась бы. Колеса поддерживают дверь, а гусеница удерживает дверь на месте.

5 (2) В верхней части дверцы просверлены отверстия, в которые будут входить ниппельные фитинги.

6 Установив ролики снизу + просверлив отверстия сверху, я установил дверь на место и отмерил, где должен быть установлен канал водопроводной трубы.

7 Измерив и разметив стену (извините, нет фотографий, все руки на палубе), мы были готовы установить водопроводную трубу. С помощью шурупов длиной 1,5 дюйма (анкеры не нужны, потому что мы просверлили стойку) мы прикрепили (2) фланца к стене.

Ниппельные фитинги, удерживаемые тройниками, вставляются в отверстия в верхней части дверцы. Просверленные отверстия немного больше, чем ниппели, поэтому они плотно прилегают, НО дверца может легко открыться в любое время.

Переходная муфта изначально не планировалась. Эту часть мы добавили позже, потому что фитинг для ниппеля 3/4″ (выходящий из тройника) был слишком большим, чтобы влезть в отверстие в верхней части двери. Этот редукционный соединительный фитинг позволяет перейти от фитинга ниппеля 3/4 дюйма к фитингу ниппеля 1/2 дюйма.

8 После того, как рельсы и дверь были установлены, я покрасил их в забавный + яркий зеленый оттенок – он связан с тем же цветом, что и для преобразования стола меловой краской своими руками . Цвет — Benjamin Moore Martini Olive CSP-890, цвет которого я подобрал в Lowe’s с помощью фирменной краски Valspar.

9 Я также покрасил черной краской винты, удерживающие гусеницу.

10 После того, как я покрасил фасад двери двумя слоями краски, я добавил дверную ручку, используя части сантехнических труб.

И наконец-то, наконец-то, СВЕРШИЛОСЬ! Уф, понадобилась целая деревня, чтобы реализовать этот проект. ..

В любом проекте «Сделай сам» есть кривая обучения, и, надеюсь, если вы возьметесь за этот проект, он будет более плавным, поскольку мой опыт сглаживает недостатки.

РЕЗУЛЬТАТ

Стоит отметить, что это гусеница DIY с металлическими частями. Дверь будет двигаться вперед и назад, но не так легко, как типичная направляющая для скользящих ворот. Когда я впервые установил направляющую, было очень трудно «сдвинуть» дверь — еще одно препятствие, — но я добавил много смазки (на самом деле я использовал вазелин) на длинную штангу. Добавление смазки значительно облегчило перемещение двери.

При этом этот самодельный трек намного дешевле, чем настоящая фурнитура для раздвижных дверей, НО я бы не стал использовать его в местах, где требуется уединение с интенсивным движением несколько раз в день. Для нас эта дверь, сделанная своими руками, идеально подходит для главного шкафа, поскольку большую часть времени она остается открытой. В качестве гардеробной в прихожей, может быть, не очень.

Эта раздвижная дверь, сделанная своими руками, стала частью урока от Kristi @ Addicted 2 Decorating+, где я тщательно обдумывал и планировал, как заставить ее работать в этом пространстве. Из-за ограниченной площади стены стандартная гусеница была слишком велика, так что это было единственное решение, не прибегая к индивидуальному заказу.

В итоге мне нравится результат. Хотя, честно говоря, не обошлось без нескольких заминок и недочетов, но для сеттинга он абсолютно подходит.

Определенно было приятно получить немного уединения — в редком случае — и увидеть всплеск цвета при входе в комнату.

И в случайные дни, когда я не хочу убираться в шкафу, я просто закрываю дверь…

Вид со стороны. К счастью, проекция двери на направляющую позволяла моему зеркалу оставаться на месте.

Теперь вы это видите… Теперь вы не видите…

Вот взгляд на то, как дверь выглядит вместе с остальной частью спальни. Повсюду всплески лимонного цвета…

Хотите увидеть больше об этой реконструкции главной спальни? Проверьте это здесь.

Пока я работал над шкафом, я немного отвлекся и сделал его мини-макияж. Некоторые новые организационные элементы — крючки + корзины — сделали все возможное, чтобы оживить это пространство.

У Lowe’s есть потрясающие новые корзины из искусственной кожи. Я влюбился, когда увидел их. Они тоже негабаритные (13 ″ x 13 ″), поэтому они много вмещают. Они идеально подходят для хранения шарфов, небольших сумок и летних шлепанцев.

Вот загляните внутрь моего шкафа…

Вот и все!

Нравится этот проект и хотите заняться им сейчас или позже? Сохраните или закрепите его на своей любимой доске DIY…

Несмотря на мои проблемы, результат этого проекта по цене отличный. Несмотря на то, что это привело к моей седине, чем я надеялся, это стоило нескольких слез, чтобы добиться стиля + функциональности + внешнего вида, на которые я надеялся, и, в конце концов, это то, что я называю успехом!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ЭТОТ ПРОЕКТ «СДЕЛАЙ САМ» БЫЛ В СОТРУДНИЧЕСТВЕ С LOWE’S. ИДЕЯ ПРОЕКТА + ВСЕ МНЕНИЯ МОИ СОБСТВЕННЫЕ.

Беседка с профильной трубой своими руками (56 фото) строительные чертежи, как сделать металлопрофиль, каркас из профиля

Беседка на дачном участке уже давно перестала быть диковинкой, практически все хозяева стараются сделать эту нехитрую постройку. Он не только служит декоративным элементом, но и является местом, где в благоприятную погоду все члены семьи проводят много свободного времени, в нем обедают и готовят еду. Стоит подробнее рассмотреть такое простое и практичное изобретение, как беседка из профильной трубы своими руками и чертежи ее конструкций.

Особенности

Беседка на дачном участке в большинстве случаев представляет собой навес с крышей и полуоткрытыми стенками, оборудованный скамейками. Помимо этих обязательных деталей внутренний стол, печь или мангал, клумбы и лозы, остекление и другие приятные мелочи – все зависит от фантазии и возможностей хозяев дачи.

Каркас из профильной трубы для такой уличной застройки может иметь следующие преимущества:

• прочный и устойчивый к деформации, механическим повреждениям;
• металл профиля прочный;
• постройка такой беседки может быть дешевле, чем из натурального дерева и тем более из натурального камня; Металлопрофиль
• благодаря простоте обработки позволяет создавать любые сложные конструкции;
• дополнительно металлический каркас можно обшить деревом, пластиком, поликарбонатом, другими материалами.

Металлический профиль подвержен коррозии, но этот недостаток легко исправить, покрасив его поверхность любой краской на выбор или нанеся защитную шпаклевку.

Для изготовления таких беседок обычно берутся полые трубы, имеющие в профиле прямоугольное или квадратное сечение, изготовленные из обычной или оцинкованной стали. Размеры и толщина стен могут быть разными, главное рассчитать, чтобы вся конструкция выдержала вес кровли и других пристроенных элементов. Несущие профили обычно имеют большее сечение, а перемычки — меньшее.

Преимущества металлических профилей еще и в том, что они полые, то есть при достаточной прочности имеют небольшой вес. Элементы в сборе обеспечивают равномерное распределение нагрузок на все части конструкции и на связанные с ней элементы. Прямоугольный профиль легко вырезать, просверлить в нем отверстия, сопоставить, изготовить необходимые детали. Следует учитывать, что при создании надежных беседок из профильной трубы могут понадобиться сварочные работы.

Проекты

Доступность материала и простота обработки позволяют создавать множество интересных проектов беседок из профильной трубы. Они существенно различаются по внешнему виду, но чертежи несущих рам примерно одинаковы.

Одним из самых простых примеров является конструкция беседки в форме квадрата в профиль высотой 2,7 м. Благодаря небольшим размерам такую ​​конструкцию можно поставить даже на крохотном дачном участке, тем не менее это полноценная зона отдыха, которую можно оборудовать водонепроницаемой крышей, защищающей от ветра и дождя.

В качестве несущих профилей принимают пустотелые балки сечением 80х80 мм и толщиной стенки 2,5 мм. Для перегородок, крыш, заборов и скамеек можно взять более тонкие металлические рейки, например, 20х50 мм.

Есть два варианта установки данной конструкции. Если он размещается на открытом грунте, то под его стойки необходимо заложить ленточный фундамент. Под 4 несущие опоры выдвигают ямку чуть шире самих профилей, и заливают их бетонным раствором. Другой вариант – если беседка будет стоять на прочном основании, например, на тротуарной плитке или бетонной плите. Тогда фундамент не потребуется, сама конструкция будет достаточно устойчивой, чтобы не рухнуть при сильном ветре.

Вертикальные несущие стойки соединяются горизонтальными перемычками в 3 — 4 ряда с трех сторон беседки, в четвертой из тонких реек делается дверной проем. Ширина одной стороны площади чуть больше двух метров. Верх основания также герметизирован перемычками, крыша выполнена четырехскатной и симметричной. Для соединения всех элементов используется сварка; после сборки всей конструкции ее можно обшить любым понравившимся материалом: деревом, фанерой, ДСП или пластиком, крышу можно покрыть металлочерепицей, шифером или ондулином.

Интересный проект — переносная беседка из профильной трубы размерами 1920х1660 мм и высотой 2300 мм.

Вы можете легко собрать его за 1 день и разместить где угодно. , при необходимости передать в любое удобное место. Для уменьшения веса берутся профильные трубы 20х40 мм с толщиной стенки 2,5 мм из оцинкованной стали. Полукруглая крыша держится на двух арочных профилях, сверху ее можно закрыть прозрачным поликарбонатом, а если хочется тени, можно использовать металлический профильный лист.

Для скамеек в беседку с полукруглой крышей можно брать шлифованные доски, окрашенные или покрытые лаком, для облегчения всей конструкции лучше использовать пластиковые сиденья. Для того, чтобы можно было опереться, стоит удобно сложить бортик сбоку. Посреди беседки стоит стол, за которым легко поместятся несколько человек. Вся конструкция спроектирована таким образом, чтобы ее можно было легко переносить руками: вдвоем или втроем.

В последнее время в нашей стране чрезвычайно популярны шестигранные или восьмигранные крытые беседки. создан в финском стиле. В центральной части могут иметь кирпичную печь для внутреннего отопления и приготовления пищи, дымоход выводят через центр скатной крыши. Стены таких построек прочные, хорошие, можно дополнительно утеплить, внутри есть возможность провести электрическое освещение. Подобие финской беседке можно создать на своем дачном участке, используя металлический каркас.

Чертеж каркаса шестигранной беседки в финском стиле очень прост, включает всего несколько металлических элементов.

Для несущих опор необходимо выбирать профили 100х100 мм, которые заделываются в землю и заливаются бетоном под столбчатый фундамент. Высота от низа до основания кровли может быть от 1200 до 1500 мм, перекрытие кровли состоит из профилей 50х50 мм. Боковые стены для дополнительной жесткости скрепляются горизонтальными перемычками из более тонких труб, а затем наращиваются каркасы ограждения, внутренние скамейки, дверной проем.

Все работы по резке профиля и сварке каркаса шестигранной беседки выполняются за один день. Затем можно придумать, какой кровельный и отделочный материал использовать, и приступить к его обустройству. Такие прочные постройки хорошо устанавливать на прочный фундамент, заливать под ними бетонный пол или укладывать бордюрную плитку. Преимущество в том, что в дальнейшем такую ​​беседку можно сколько угодно модернизировать: можно соорудить каменную печь с духовкой внутри, сделать остекление, обложить дно кирпичом и так далее.

Первоначальный проект большой прямоугольной беседки с двускатной крышей.

Вариант открытый, но при желании такой рисунок можно изменить, а стены максимально закрыть любым доступным материалом. Для вертикальных стоек используются те же полые профили 50х50 мм, нижняя часть и кровля скрепляются горизонтальными и наклонными коньками. Пологие склоны пропускают дождевую воду, дают хорошую тень. В качестве кровельного покрытия могут использоваться различные материалы: шифер, ондулин, оцинкованный профильный лист.

Внутреннее пространство такой беседки позволяет свободно разместить печь с жаровней, мангал, кухонный уголок, обеденный стол со скамьями. Крышу можно оборудовать таким образом, чтобы через нее мог выходить дымоход или вытяжка. Саму конструкцию лучше всего устанавливать на бетонное основание, предварительно необходимо разметить и подготовить место заливки, столбчатый фундамент под несущие металлические опоры беседки. После монтажа пола и несущих конструкций можно подключить другие необходимые элементы, обустроить крышу, сделать красивые ограждения и скамейки, другие детали декора.

Дизайн

Сам по себе каркас из профильной трубы имеет множество преимуществ, он прочный, негорючий, прочный, но не имеет приятного вида. Поэтому после создания основы нужно приступить к декору. Вариантов оформления беседок на даче огромное количество, главное – проявить свою фантазию и воплотить идеи в жизнь.

Во-первых, профиль можно красить.

Металлическая поверхность не имеет естественного приятного оттенка. к тому же подвержен коррозии, что со временем придаст еще более неблагоприятный вид. Для покраски используют водостойкие, водоэмульсионные марки – масляные, акриловые, полиуретановые, эпоксидные, аэрозольные. Главное требование – они устойчивы к солнечным лучам, воде, перепадам температур. Что касается цвета, то здесь необходимо подобрать такие оттенки, чтобы они гармонично сочетались с остальными деталями декора беседки.

Металлический каркас удачно сочетается с коваными или сварными сетками, которые в исполнении мастеров могут стать настоящими произведениями искусства. Ими можно обустроить ограждение по периметру, пространство под крышей, дверной проем. Из металла могут быть изготовлены и другие элементы декора и быта: скамейки, столы, урны и клумбы, мангалы.

Единственный минус — металлические детали значительно увеличивают вес беседки.

Полированное, покрытое лаком дерево всегда хорошо сочетается с текстурой темного металла. Из него, помимо беседок, можно делать внутренние скамейки со спинками, столешницы, клумбы, столы из профильных труб. Резьбовые болты с гайками или анкерами можно использовать для крепления массивных деревянных планок к металлу. Для отделки хорошо использовать деревянные наличники, ограждения, резные коньки под крышу.

Самые популярные породы дерева для обустройства металлических беседок – сосна, бук, дуб, береза. Дерево должно быть хорошо высушено, отшлифовано, покрыто бесцветным лаком. Прочные и легкие деревянные конструкции уменьшают общий вес беседки, она меньше проседает на земле, а если она переносная, то ее легче перенести в другое место.

Очень популярным материалом при обустройстве металлических беседок в последнее время является поликарбонат.

Это многослойный профнастил из полимерных материалов, легкий и удобный в обращении. Крепится к профилям на болты или шурупы, так как легко снимается. Поликарбонат – это прозрачный или полупрозрачный материал, как правило, бесцветный, но есть различные цветовые варианты. Если вы хотите сделать внутри беседки больше естественного света, то крыша из этого материала – наиболее подходящий вариант.

Односкатная или двускатная крыша на беседке из профильной трубы может быть оснащена листами цветного профнастила. Это прекрасный легкий материал, который не боится влаги и деформации. Есть возможность выбрать любой цвет, с такой крышей беседка всегда будет смотреться гармонично. Кровля из цветного металлочерепицы также очень популярна, ею можно закрыть и шестигранную беседку. К каркасу крыши просто крепятся металлические листы, из которых легко вырезать кусок нужного размера и формы, и они прослужат не один сезон.

Дизайн беседки будет очень эффектно смотреться, если каркас снабдить вьющимися растениями. Сделать сетку или направляющий столб из металлических прутьев очень просто; в основании разместить клумбы из любого доступного материала: камня, кирпича, дерева. Через несколько сезонов можно получить потрясающую живую изгородь из густых зарослей, которые будут давать тень внутри здания.

Стройка

Сделать садовую беседку из профильной трубы своими руками очень просто за счет дешевого материала и наличия инструментов. В первую очередь стоит поэтапно распределить все этапы этой работы. На своем приусадебном участке выбираем место для будущей постройки, оно должно быть максимально ровным с устойчивым сухим грунтом. Нелишним будет выбрать расположение относительно солнца, пешеходных дорожек, источников шума. Место для беседки должно быть удобным.

Затем разрабатывается чертеж конструкции с размерами, желательно в двух-трех проекциях, из которого будет видно, сколько материала и крепежа нужно заготовить. Если беседка стационарная, то сразу подготовьте ровную площадку и место для заливки фундамента. Для опорных стоек из трубопровода достаточно залить столбик максимальной глубиной 0,5 м.

Скважины для заливки выкапывают вручную или садовым буром, в качестве раствора можно использовать смесь песка и портландцемента, а для усиления использовать щебень, гравий, мелкие камни.

В фундаменте закреплены основные опоры из металлического профиля. После этого необходимо изготовить и собрать каркас из металлических элементов.

Для работы потребуются следующие инструменты:

• дрель со сверлами по металлу;
• болгарский;
• рулетка и маркер;
• винты и болты по металлу;
• сварочный аппарат.

Все профили измеряются и вырезаются в соответствии с размерами на чертежах, затем необходимо сварить каркас боковых стен, опоры крыши и другие металлические элементы. После сборки железной основы приступайте к отделке, обустройству и украшению.

Возможна обшивка стены и крыши любым из доступных материалов: профлистом, поликарбонатом, фанерой, деревом.

Здесь могут потребоваться другие инструменты:

• ножовка по дереву;
• малярный нож;
• отвертка; гвозди
• ;
• саморезы.

Все зависит от планируемого проекта обустройства беседки.

Построить уютную и красивую беседку из профильных труб, а затем украсить ее любым декором очень просто, главное иметь желание, терпение и небольшой опыт строительных работ.
