При изготовлении деревянных окон своими руками необходимо соблюдать точность в работе. Нестыковка в несколько миллиметров может привести к перекосу всей конструкции при ее установке. Как результат — риск нарушения теплоизоляции.

Однако если пластиковые стеклопакеты выпускаются только на заводе, то изделия из дерева при наличии нужных инструментов и опыта работы реально изготовить самостоятельно. Особенно такая конструкция оказывается востребованной в загородных домах и на дачах.

Опубликовано: 27.08.2018Рубрика: Установка оконАвтор: Andrey Ku

При изготовлении деревянных окон своими руками необходимо соблюдать точность в работе. Нестыковка в несколько миллиметров может привести к перекосу всей конструкции при ее установке. Как результат — риск нарушения теплоизоляции.

Однако если пластиковые стеклопакеты выпускаются только на заводе, то изделия из дерева при наличии нужных инструментов и опыта работы реально изготовить самостоятельно. Особенно такая конструкция оказывается востребованной в загородных домах и на дачах.

Выбор профиля

В замене оконных рам особенно нуждаются хрущевки и давно построенные частные дома. Замена старых ставен на деревянные окна является оптимальным вариантом. Важно сделать правильный выбор профиля изделия. Иногда используется одинарное стекло. Другим методом считается стеклопакет.

Если в первом случае к преимуществу относится невысокая стоимость, то двойное стекло обеспечивает лучшее сохранение тепла из-за низкой теплопроводности. Это особенно важно для тех районов, где зимой устанавливается морозная погода. В промежуток закачивается инертный газ. Со временем он выходит, но от этого стеклопакет не утрачивает своих характеристик.

Существует еще один тип окна – финский 3-камерный стеклопакет. С одной стороны устанавливается система из 2 стекол, а с другой — одинарный вариант.

Подбор типа древесины

Перед началом работ по изготовлению деревянной конструкции своими руками нужно сделать правильный выбор типа древесины:

1. Дуб. Хороший материал для таких видов работы, но очень дорогостоящий.
2. Береза. Является оптимальным вариантом. Древесина хорошо поддается обработке и имеет невысокую цену. К недостатку относится сложность приобретения.
3. Сосна. При правильной эксплуатации служит длительное время. Материал недорогой. Учитывая его доступность, с ним может работать и новичок.

Изготовление деревянного изделия

Перед началом проведения работ своими руками создается чертеж будущей оконной конструкции. Затем заготавливаются материалы и инструменты:

• деревянный брус;
• доски;
• стекло;
• штапики;
• саморезы;
• клей ПВА;
• молоток;
• дрель;
• стеклорез;
• фрезерный станок с набором фрез;
• пила.

Пошагово инструкция по изготовлению деревянных окон состоит из этапов:

1. ­ Формирование короба.
2. ­ Изготовление рамы.
3. ­ Остекление.

Следует помнить, что деревянный материал подбирается с точной геометрией и без трещин.

Формирование короба

Изготовление короба ведется тогда, когда он отсутствует в строении дома. Необходимость его заключается в том, чтобы взять на себя основную нагрузку и разгрузить раму.

Этапы его изготовления:

1. В доске с сечением 15х5 см делается Г-образный паз. Его глубина составляет 1,5 см.
2. Четыре доски соединяются в виде короба.
3. В углах сверлятся отверстия на глубину 3 см.
4. В них забиваются деревянные штифты. Это придает конструкции жесткость.

Изготовление рамы

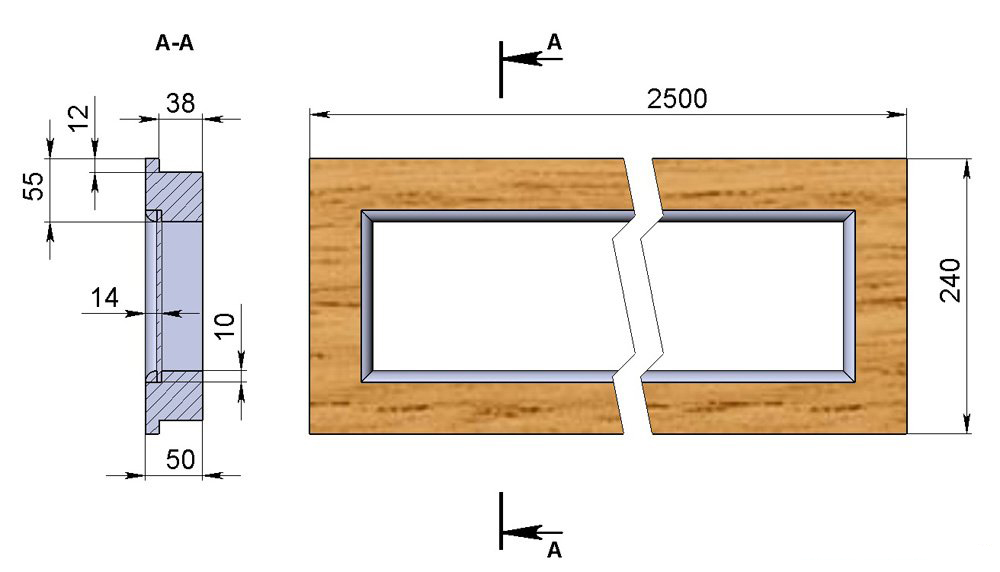

При изготовлении рамы помощь оказывает чертеж.

На боковых и промежуточных планках отбирается четверть. Это выборка древесины, куда будут вставляться стекла.

В торце брусьев делаются пазы по типу шип-паз. Для этого используется концевая фреза. Если она отсутствует, то применяется обычная стамеска.

Места заполняются клеем ПВА, скрепляются и прижимаются.

В одну часть рамы ставится створка. Для этого в брусьях делаются выборки. Створка изготавливается по тому же принципу, что и рама. Она должна плотно входить в предназначенное ей место. После этого ведется разметка под крепление петель.

В размеченных местах сверлятся отверстия, проводится фиксация петель. Затем идет установка ручек. Для этого в рейке створки фрезеруется паз и вставляется механизм. В ответной части формируется место для захода язычка.

Остекление

При установке стекла требуется его точная отрезка с допуском не больше 0,5 мм. Для этого используется алмазный саморез. Окончательная полировка делается наждачной бумагой.

Если отклонение в размерах достигнет 1 мм, то образуется мостик холода. Окно не выполнит своей функции.

Работы по остеклению требуют соблюдения техники безопасности:

1. Чтобы не поранить руки, надеваются перчатки.
2. Обязательно наличие очков. Идет предохранение глаз от попадания в них стеклянных микрочастиц.
3. Не рекомендуется вести дыхание ртом и разговаривать. Вместе с воздухом стеклянные крошки оседают на слизистой оболочке горла.

Порядок работы следующий:

1. Предварительно измеряется стекло, которое необходимо отрезать. Для этого используется метровая линейка, превышающая габариты материала.
2. Алмазным стеклорезом прочерчивается линия.
3. К стеклу прикладывается дощечка, чтобы ее срез совпадал с линией, и хорошо прижимается.
4. Нажатием руки стекло отламывается с характерным треском по линии надлома.
5. Ведется примерка. Если отрезка выполнена точно, то стекло устанавливается и прижимается штапиками, в которых вбиваются тонкие гвозди.
6. При установке двойных стекол между ними крепится брус с выбранными пазами.

Монтаж изделия

Полностью собранное окно следует установить в проем. Предварительно оттуда убирается весь мусор. Затем необходимо с шагом 80 мм сделать отверстия под дюбели. После монтажа окна фиксация его ведется на саморезы. Все щели заполняются монтажной пеной. Это позволяет утеплить оконный проем. Установка сопровождается регулярной проверкой геометрии окна.

Важным этапом является монтирование подоконника. При этом следует помнить, что по длине он делается на 100-200 мм больше оконного проема. Выступающая часть составляет величину в районе 70 мм.

Порядок установки его следующий:

1. Из доски или покупного изделия отрезается нужный размер.
2. Снаружи оббивается войлоком.
3. Ведется заведение его под раму.
4. Относительно земли подоконник выравнивается с помощью клиньев. Допускается уклон в наружную сторону до 2 градусов.
5. Все пустое пространство заполняется пеной при помощи пистолета.


Покраска

Чтобы правильно покрасить оконную раму, необходимо учесть следующие моменты:

1. Поверхность, которая подлежит покраске, грунтуется. Это не только снизит расход покрасочного материала, но и увеличит срок эксплуатации рамы.
2. Для нанесения краски используется кисточка. Один на другой накладывается несколько слоев.
3. Для поверхности, которая выходит наружу, применяется определенная краска. Внутренняя часть рамы окрашивается в любой цвет.

Изготовление рамы своими руками относится к работам, где требуется соблюдать высокую точность. Для этого необходимо запастись нужным инструментом. Некоторые виды работ лучше выполнять на станке для гарантированной выдержки размеров. В итоге самодельное изделие хоть и будет уступать заводскому варианту, но обойдется значительно дешевле.

Понравилась статья? Поделиться с друзьями:

Деревянные окна своими руками |

Деревянные окна своими руками

Здравствуйте дорогие читатели! Сегодня мы будем говорить о том, как изготовить деревянные окна своими руками. Это дело осуществляемое, правда, трудоемкое. Конечно, легче купить уже готовые евроокна из дерева, но это не всегда по карману.

Что бы изготовить деревянные окна своими руками нужно знать тонкости работы,  а также иметь необходимые инструменты. Безусловно, окна –сложная конструкция. В первую очередь это касается профиля, и его не простой геометрии, которая необходима для того, что бы обеспечить герметичность.

В конструкции окна имеют место такие элементы как отливы сложной формы. Учитывая все эти особенности, изготовить изделие на подобии фабричного, очень сложно, так как нужно иметь много разнообразных станков. А вот деревянные окна своими руками, которые не имеют повышенных требований к звукоизоляции и герметичности, сделать вполне возможно.

Изготовление деревянных окон своими руками

Изготовление деревянных окон своими руками

Как мы и говорили, оконный профиль имеет сложную форму, и должен быть сделан с соблюдением точных размеров, иначе не получится добиться желаемой герметичности. Отливы также изготавливать достаточно сложно. Все эти детали, как правило, изготавливают на заводах. Но в домашних условиях можно смастерить более простой вариант.  Изготовление деревянных окон своими руками, конечно, не даст идеально герметичное окно, но все же, оно будет обладать многими положительными качествами.

Самодельные окна можно использовать на дачах, балконах, верандах и тому подобное.

Изготовление деревянных окон своими руками начинается с оконной коробки. Лучшим вариантом будет хорошо просушенная спрощеная доска. Такой материал в будущем не станет коробиться и оседать. Коробка будет закрепляться в проеме, а к ней крепится рама со стеклами. Оптимальным вариантом будут доски, сечение которых  50х150 мм. Размеры расходуемых материалов выбираются исходя из размеров оконного проема.

На доске, с которой мы работаем, нужно сделать паз, таким образом, что ее  торец имел форму буквы «Г». Длинна паза будет сто тридцать миллиметров, а глубина – пятнадцать миллиметров, при размерах доски  — 150х50 мм.

Гребень, образующийся при вырезании паза, необходим для герметичности окна. После этого доску распиливают на четыре части, предварительно осуществив точные замеры.  Части скрепляют шипами.

Все места в которых доски соединяются, нужно промазать столярным клеем и собрать коробку. Важно следить, что бы детали находились под углом девяносто градусов относительно друг друга.  Что бы соединение было жестким, в его торце просверливают отверстие и вставляют в него деревянный штифт. Отверстие нужно предварительно смазать клеем.

Далее изготовление деревянных окон своими руками предусматривает сбор оконной рамы со стеклами. Для работы используют те же принципы, что и при работе с рамой. Только в данном случае использовать штифт обязательно, иначе конструкция не будет такой прочной. Следует учитывать, что оконная рама – это своеобразный динамический элемент, который будут то открывать, то закрывать.

Давайте рассмотрим вид бруска после проделанной работы по выпиливанию пазов.   В нижней части сделан паз, ширина которого двадцать миллиметров, а высота – пятнадцать миллиметров. Этот паз – ответный к оконной коробке. Верхних пазов может быть два или один, в зависимости от количества стекол. Их ширина – четырнадцать миллиметров, высота – десять миллиметров. Эти размеры указаны при размерах бруска 50х50 мм. Штапики должны иметь размеры 10х10 мм, толщина стекла – 4 мм.

Вначале изготавливают профиль. Для работы необходим эоектрорубанок или ручная фреза.  Профиль распиливают на части, затем элементы соединяют. Стекло крепят с помощью штапиков. Далее остается прикрепить петли на коробку и смонтировать раму.

Изготовление деревянных окон своими руками обязательно должно заканчиваться подготовкой древесины к эксплуатации. Ее нужно обработать и покрасить, что бы защитить от негативного воздействия влаги.

Установка деревянных окон своими руками

Установка деревянных окон своими руками

Чтобы установка деревянных окон своими руками была удачной, нужно соблюдать основные этапы установки деревянных окон:

— подготовка проема;

-установка окна в проем;

-закрепление коробки в стене;

— устройство изоляции по всему периметру коробки;

— настройка механизмов закрывания/открывания;

— финишная отделка.

Установка деревянных окон своими руками наиболее часто используется при помощи метода сквозного монтажа. Особенно он актуален, если идет монтаж окон для дачи. Преимуществом данного способа в том, что коробка лишена возможности «двигаться» в проеме и менять положение под влиянием внешних нагрузок. Это происходит благодаря тому, что  дюбель с пустотелой гильзой является естественным стопором, и шуруп не имеет возможности глубоко войти в стену.

Еще одним, не менее важным преимуществом является то, что установка деревянных окон своими руками, не требует наличия никаких насадок или инструментов, головку шурупа просто закрывают декоративными заглушками из пластмассы. Благодаря этому окно имеет лучший вид, так как заглушки скрывают трещины, сколы и тому подобное.

Хотя установка деревянных окон своими руками достаточно проста, нужно учитывать некоторые моменты, одним из которых является то, что при монтаже окон нужно точно определить глубину,  на которую «сажают» окно в проеме.

Ремонт старых деревянных окон

Ремонт старых деревянных окон

Деревянные окна все чаще заменяют пластиковыми, но не каждым доступна такая роскошь. Поэтому ремонт старых деревянных окон всегда будет актуален.

Самой распространенной поломкой окон является треснутое или разбитое стекло. Что бы ее устранить, нужно вынуть оконную  створку, затем актуально вынуть «штапики» и вынуть разбитое стекло. Потом из паза удаляют остатки стекла, грязь, остатки замазки и пыль. Теперь все готово к тому, что бы установить новое стекло. Ремонт старых деревянных окон с такой проблемой достаточно прост.

Также может возникнуть перекос переплетов, причиной которому являются расшатывания угловых креплений.  Наиболее просто взять стальные уголки и прикрепить их на каждый угол со всех сторон рамы. Второй способ ремонта – полная реконструкция пролета.  Чтобы разобрать, нужно выбить так называемые «чепики» вбитые по углам. После этого можно разбирать раму и чистить пазы. Наносим столярный клей, аккуратно собираем, ставим «чепики», которые также смазаны клеем.  Ждем пока клей полностью не высохнет, зачищаем наждачной бумагой, олифим и красим. Ремонт старых деревянных окон подразумевающий восстановление коробок подразумевает удаление поврежденных мест и вставку новых деталей.

Чтобы устранить крупные трещины на подоконнике ее нужно очистить от краски, грязи, проолифить и высушить. Далее щель заполняют водостойким клеем, сжимают и фиксируют. Клей, который вылез, нужно удалить еще до высыхания.  Также можно сделать небольшую вставку с дерева и посадить ее на клей. После высыхания удаляем неровности, защищаем, шпаклюем, красим.

Таким образом, можно сделать вывод, что для изготовления, установки и ремонта деревянных окон нужны определенные знания и  инструменты, но приложив немного усилий, Вы получите желаемый результат. Вы будете жить в доме, который сделали своими руками, а это, наверное, самое приятное чем может гордиться хозяин. Павленко Татьяна,член редколлегии Собкор независимого интернет-издания «ATMWood. Дерево-промышленный вестник»
