Изготовление деревянных рам для окон: деревянные окна своими руками

Как сделать деревянное окно своими руками

Порой некоторых людей, имеющих дачные домики, веранды, хозяйственные постройки начинает беспокоить вопрос «как самому сделать деревянные окна, так чтобы они были качественными?». Ответ достаточно прост – нужно лишь знать технологию изготовления, соблюдать все правила и подходить к работе ответственно.

Преимущества окон из дерева

Деревянные окна высоко ценятся по многим причинам:

• высокие показатели теплосбережения;
• хорошая прочность;
• экологическая чистота.

Древесина является природным материалом, а значит и долговечным, но только при условии, что будет осуществлена правильная обработка поверхности.

Инструменты для работы

Идеальной точности в конструкции деревянных окон при самостоятельном их изготовлении добиться практически невозможно, но сделать ее качественной и надежной можно, если придерживаться технологии соединения всех элементов. Для работы необходимы заранее подготовить определенные инструменты:

• дрель;
• стамеска;
• молоток;
• наждачная бумага;
• стеклорез;
• шуруповерт;
• электрорубанок.

Этапы работы

Изготовление деревянных окон состоит из нескольких этапов:

• подготовка плана конструкции окна;
• подготовка короба;
• конструирование оконной рамы;
• резка, вставка стекла;
• финишный монтаж.

Зная технологию того, как сделать деревянное окно своими руками не потребуется искать специалистов-строителей и переплачивать им за работу.

Особенности работы

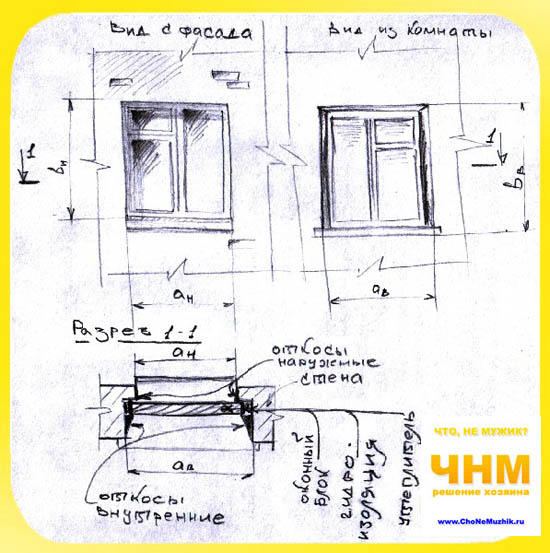

На первом этапе осуществляется подготовка плана конструкции, то есть вычеркивается будущее окно, а так же определяется, сколько материалов на него потребуется.

На третьем этапе конструируется рама для окна дома из дерева. Для этого подбирается брус соответствующий его размерам. Профиль рамы бывает 2х форм: одностекольная; двухстекольная. В первом виде есть два паза прямоугольного типа (для стекла и короба), во втором – три (для 2х стекол и короба). Стандартный размер бруса для рамы 6 на 4 см. Изготовить форму профиля поможет электрорубанок. Доски пилят наискосок по краям (угол в 45 градусов), соединяют между собой, для дополнительной неподвижности используют саморезы, которые полностью вкручивают в раму.

На четвертом этапе работы занимаются точным определением размеров оконного стекла

Здесь важно быть внимательным, так как от точности мерок зависит, хорошо ли будет прилегать стекло, не будет ли мостиков холода. Стекло режут с помощью стеклореза, затем полируют наждачной бумагой его края

В процессе работы необходимо соблюдать правила безопасности:

• надевать рукавицы с целью защиты ладоней;
• надевать специальные очки с целью защиты глаз.

Подготовленное стекло вкладывается в раму для того, чтобы сравнить размеры. Если все верно и погрешностей нет, на пазы наносится герметик и в раму снова прикладывается стекло, но на этот раз окончательно. Следующий шаг – закрепить все штапиком, зафиксировать гвоздями или саморезами. Если окно состоит из нескольких частей, то к основной раме в середину прикрепляют брус с пазами для закрывания второй части. У второй половины окна рама должна быть немного тоньше, она прикрепляется к основной петлями. У получившейся створки делают ручку.

На последнем этапе окно надевают на пазы в оконную коробку, все фиксируют. Крепление осуществляется с помощью саморезов, щели заделывают монтажной пеной, ждут полного высыхания и штукатурят стены. В конце всех действий проводит установку отлива и подоконника.

Изготовление окна из фанеры

Оконная рама может быть сделана из обычной фанеры. Это наиболее дешевый вариант, но качество таких изделий будет значительно хуже. Фанерные листы быстро напитываются влагой, и происходит процесс их разрушения. Поэтому фанерные изделия устанавливаются только внутри помещений.

Нужно нарезать полосы заранее предусмотренного размера. Их соединяют вместе в виде прямоугольника. Но при этом необходимо строго соблюсти требование проведения соединения под прямым углом и точно придерживаться промеров, чтобы рама не имела перекосов.

Фанерные конструкции подойдут не только для глухих моделей, из них удается сделать многостворчатые разновидности. Чтобы создать раму в одно остекление понадобится 8 штук полос из фанеры. Их нужно соединить в 2 прямоугольника. При этом один из них должен иметь немного меньший размер, чтобы можно было закрепить листы стекол. Для прочности детали скрепляются саморезами, и проклеиваются столярным клеем.

На финальном этапе изготовления окон из дерева или фанеры необходимо предусмотреть процесс по подготовке их к эксплуатации. Обязательным условием должна быть обработка защитными средствами деревянных деталей и дальнейшее их окрашивание. Если сравнивать фото такой рамы 10-15 летней давности, то особых изменений не увидишь.

Решетчатые рамы

Такой тип окон используют для веранды, балконов или террас. Их делают со створками или форточками в рамах. Отличительная особенность их состоит в том, что для остекления используются стекла небольшого размера. Как недостаток отмечается их уменьшенная световая площадь. Это происходит из-за большого количества горбыльков.

Переплеты спаренного типа ставят в жилых помещениях. Их специфика в наличии двух переплетов (один внутренний, второй наружный). Они соединяются петлями и прижимаются винтами. Навешивание этих переплетов делают на общие петли. В некоторых случаях внутренний переплет делают глухим, а на летнее время его просто вынимают и пользуются наружным переплетом.

Можно вставить раму под один стеклопакет, но целесообразнее использовать ее на два стеклопакета. Аналогично такому остеклению можно заменить ее на двойную модель, у которой каждая будет остеклена отдельно.

Окна своими руками: пошаговая инструкция

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6 x 4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать окно своими руками, чертежи вполне подходят.

Евроокна превосходят устаревшие конструкции из двух рам по всем параметрам, кроме стоимости.

Сделав же такие окна своими руками, можно сэкономить.

Первая ассоциация, которая возникает при упоминании евроокон — однокамерные или двухкамерные ПВХ-конструкции белого цвета. Именно такие окна стоят в большинстве квартир и частных домов, придя на смену устаревшим рамным конструкциям. Альтернатива пластиковым окнам, уступающим деревянным по экологичности, но выигрывающим по эксплуатационным характеристикам – евроокна из дерева. У них и параметры впечатляющие, и внешний вид на уровне, и с экологией они «дружат». В отличие от пластикового, деревянный оконный короб с гордой приставкой «евро» можно сделать самостоятельно. Изготовление окон из дерева своими руками – обычное дело для многих пользователей FORUMHOUSE.

Есть ли у деревянных окон недостатки?

Оконные рамы, из цельного дерева, стоят дорого, так как при производстве остается много отходов.

Более экономичной считается технология изготовления окон из наборного клееного бруса. Такой, состоящий из слоев, профиль, отличается однородностью и прочностью. Влага на него практически не влияет.

Принято считать, что деревянные окна экологичные и безвредные. Но не следует забывать о том, что для увеличения прочности рам их пропитывают различными веществами. После такой обработки изделия не трескаются, не выгибаются и не портятся. Также поверхность покрывается составом, не дающим распространиться огню в случае пожара. Затем наносится лак и краска, защищающая от влаги, сырости, высоких и низких температур. Все использованные в производстве вещества, несомненно, делают окна лучше, но безвредны ли они для людей?

Ещё одни недостаток окон из дерева – необходимость постоянного ухода. Нужно довольно часто их красить и покрывать лаком, чтобы увеличить срок эксплуатации. Если рамы под воздействие влаги отсырели, в них может появиться вредный для здоровья грибок, который к тому же разрушит оконную конструкцию.

Советы и рекомендации

Чтобы окна служили вам долгие годы, необходимо придерживаться нескольких правил ухода за ними.

Хтобы улучшить эксплуатационные характеристики окон, древесину необходимо особым образом обработать, для этого используют:

• пропитки, которые уберегают материал от неблагоприятного воздействия влаги и предотвращают появление трещин и деформаций;
• грунтовки и особые краски, которые облегчают уход за окном, а кроме того, придают ему нужный оттенок.

Однако уход на этом не заканчивается. Какой бы качественной ни была пропитка, к древесине все равно необходимо относиться крайне бережно и соблюдать «гигиену». В частности, если вы проводите общий ремонт в доме, то все отделочные работы, связанные с оштукатуриванием и изготовлением бетонных стяжек, следует завершить до монтажа стеклопакетов, особенно если работу ведутся в холодное время года. На поверхность окна не должна попадать штукатурка и другие строительные смеси, а это значит, что все поверхности оконного проема на время отделочных работ должны закрываться полиэтиленовой пленкой и фиксироваться малярным скотчем.

Окна необходимо регулярно мыть, причем это важно не только для повышения их эстетической привлекательности, но и из понимания того факта, что грязь наносит существенный урон лакокрасочному покрытию. Рамы из древесины можно протирать обычной ветошью с небольшим добавлением жидкого моющего средства. Имейте в виду, что использование спиртосодержащих и абразивных средств категорически недопустимо

Имейте в виду, что использование спиртосодержащих и абразивных средств категорически недопустимо.

Имеет смысл утеплить-таки окна, чтобы они лучше перенесли зиму, а летом понадобится москитная сетка, которая убережет рамы от насекомых, которые известны своей «любовью» обустроить жилища в древесине.

И напоследок, остановимся на таком вопросе, как правильный выбор деревянных окон.

Рынок переполнен предложениями, однако производителей, предлагающих действительно качественную и добротную продукцию, не так уж и много. Подойти к выбору компании, которая изготовит и установит для вас деревянные окна, нужно с особой тщательностью: собрать информацию о ней, познакомиться с отзывами клиентов, уточнить уровень профессионализма мастеров и гарантийные обязательства.

Процесс изготовления деревяных окон показан в следующем видео.

Изготовление рамы из двух частей

Когда требуется окно, которое будет открываться, то технология немного меняется и усложняется. Такое окно изготавливается немного иначе. В центре монтируется брус в вертикальном положении, который имеет аналогичные с рамой пазы. Вторая половина окна изготавливается отдельно, имеет раму на несколько сантиметров тоньше. Она крепиться к основной конструкции и представляет собой «дверцу».

Изготовление деревянного окна – процесс увлекательный и полезный. К тому же, как приятно, смотреть в окно, созданное своими руками, которое хранит ваше тепло и частичку души.

Не вижу смысла париться. Завод рета который производит окна из дерева , продает для мелких фирм готовые профиля для тех кто делает окна по системе старт и даже нарезает по размерам и делает шип-паз. Шип- паз оказался надежней. Шов не трескается со временем. Я уже полгода как закрыл свой цех распродал все станки . Хотел сначала закрыться из-за кризиса , потом просто народ распустил, станки все продал. Но заказы поступают в среднем попо 2-3 окна в неделю. Раз выстелил заказ на коттедж в 42 окна. Сделал один с одним помошником за 2 недели в обыкновенном гараже. Решил сначало подсесть на систему старт ТБМ , но там бешеные цены на профилированный брус и опять оборудование покупать. Морду постоянно воротят когда слышат что мне на 2 окна фурнитуру надо. Потом начинается беготня по менеджерам которые ни чего не понимают в том что продают. Покопался в яндексе и нашел контору в Ульяновске, у неё склад в 26 городах которая готовые комплекты для самостоятельной сборки окон предлагает для мелких фирм. Доставляют за 3 дня и не дорого выходит. Покупать готовое оказалось проще чем содержать из-за 10 окон в месяц работяг и цех. Теперь сам ковыряюсь в цеху 20 м.кв Вернее это просто теплый гараж. В неделю получается по 5-6 окон сделать не напрягаясь самому. Прибыль с окна даже увеличилась. Расходы только на материалы на аренду и работяг. Я думаю что это выход для меня, опять офис открываю но теперь в центре города. Буду только продавать. Качество вроде нормальное,, одно плохо что продают они только профиль из дешевой сосны, все остальные материалы только на заказ со сроком 10 дней. Думаю что протяну так пока на рынке окон понятно всё не станет. Просто жаль бросать, 15 лет окнам посвятил. Александр Самара

Роман, пожалуйста скиньте координаты фирмы в Ульяновске.

а я делаю простую раму сечением 40/50 и потом фрезой выбираю под стёкла пазы! ВСЁ. навешиваю по принципу дверей холодильника! креплю с зазором 3мм и приклееваю уплотнитель -трубчатый. получается ,что коробка » держит» на себе два контура створок — внешний и внутренний. ширина коробки 180 мм. . подоконников нет! не парьтесь ребята с подоконниками- для цветов и другого » украшения» подойдут полки, подставки рядом с окном. в деревянном доме нет ОТКОСОВ! и ничего ! а в щитовых советских нет и подоконников. проще — практичнее!

Евроокно – что подразумевает этот термин

Периметральная фурнитура – это сборная обвязка, комплектуемая из нескольких деталей, монтируемых по всему периметру профиля. Она обеспечивает запирание створки по нескольким точкам, посредством одной ручки, что позволяет добиться максимально плотного прилегания и исключает продувание. Благодаря этой фурнитуре окно, имеющее открывающуюся створку, может работать в двух режимах – поворотном и поворотно-откидном. При поворотном режиме окно открывается только поворотом, при комбинированном – створка открывается и откидывается.

Принципиальное конструктивное отличие от обычных окон – это одна рама, в которой может стоять несколько стеклопакетов. Что касается технических характеристик, главная – полная герметичность, достигаемая посредством различных уплотнителей. Теплопроводность же будет зависеть и от количества воздушных камер, и от типа стекол в стеклопакете, и от правильности монтажа окна. Поэтому материал, из которого изготавливается профиль, не играет роли, важен функционал конструкции, и ее характеристики.

Монтируем с помощью пластин

Пластины можно изготовить самостоятельно, хотя многие производители окон включают их в комплектацию. Нехитрая методика призвана сделать фиксацию и крепление особенно прочными. Способ очень прост в исполнении: пластины прикручивают саморезами к каркасу окна по обеим сторонам, располагая две из них по верху, а две – по нижней части.

С помощью пластин обеспечивается надежная фиксация окна

В случае когда окно превышает 1,5-метровую высоту, по центру изделия крепится две дополнительных пластины. По мере завершения расклинивания корпуса внутри проема, выпирающие с обеих сторон пластины закрепляют по краю проемов шурупами с дюбелями. Перед запениванием швов деревянного окна торчащие клинья можно вытащить. Но следует учитывать, что впоследствии нужно будет провести дополнительную проверку на правильность горизонтального расположения корпуса.

Существует еще один простой способ деревянные окна установить самостоятельно, отличающийся высокой надежностью и прочностью, который рассмотрим далее

При монтаже деревянных окон со стеклопакетом или стеклами их необходимо снять, что сделать весьма легко: штапики аккуратно отделяют и осторожно вытаскивают стекло

Монтаж рамы на саморезы выполняется без стекла – его устанавливают в последнюю очередь

Далее по бокам и по верху внутренней поверхности каркаса отмечают места для отверстий с последующим сверлением. Перед тем как начинать сверлить, раму обязательно вставляют на место и проводят тщательное выравнивание при помощи уровня. После вкручивают саморезы с учетом, что их без усилий можно будет сдвинуть, поскольку еще предстоит регулировка корпуса по вертикальным и горизонтальным показателям. В завершение устанавливают стеклопакет и очищают конструкцию от загрязнений.

Окончательная сборка рамы

Оконная рама собирается таким образом, чтобы шипы плотно входили в пазы. Для более плотного соединения должна выполниться установка шипа. Для этого нужно предварительно просверлить отверстие по диаметру шипа и смазать его клеем.

Кроме этого, на торце рамных досок, для улучшения соединения, можно использовать шпонку. Ее вид будет напоминать двойной ласточкин хвост. Для этого, на каждом из соединяемых торцов, изготовляется отверстие в виде трапеции, в которые затем вставляется шпонка. Перед тем как закончить сборку, места стыков смазываются клеем, а уже после сборки, остатки клея нужно зачистить ножом. При изготовлении окна со створкой, к приведенным работам добавится установка фурнитуры.

Короб из клееного бруса

Технология изготовления деревянных окон своими руками, предполагает использование клееного бруса для выполнения короба. В таком случае короб имеет наиболее прочную конструкцию. Клееный брус представляет собой составление отдельных досок в пакеты и склеивание их по плоскости. Доски в нашем случае будут изготовлены из сосны.

Размер доски берется 15*5 см. Они соединяются между собой при помощи склеивания. Затем просверливается четыре отверстия и в них вставляются деревянные штыри. Такое соединение обеспечит жесткость конструкции. В проем короб устанавливается неподвижно, с применением саморезов и дюбелей и затем, щели между проемом и коробом задуваются монтажной пеной.

Особенности

Алюминиевые окна обладают многочисленными особенностями, за счет которых они существенно отличаются от других стеклопакетов. В первую очередь покупателей привлекает декоративная составляющая материала, надежность в использовании и легкий уход. Однако на этом положительные свойства изделий не заканчиваются.

Рассмотрим достоинства алюминиевых окон более подробно.

Высокий показатель прочности. Изделия отличаются повышенной прочностью, поэтому они могут выдерживать стеклопакеты любого типа независимо от размеров и массы. Заявленная прочность достигается благодаря особому сплаву алюминия, в котором сочетается медь с магнием.

• Экологичность. Алюминий относится к категории природных материалов. Он не выделяет в окружающую среду вредные вещества, при производстве профилей используются только экологически чистые материалы, которые не способны нанести вред здоровью человека и внешней среде.
• Продолжительный срок использования. Производители предоставляют на свою продукцию гарантию сроком 50-80 лет. Данный период не является окончательным, так как алюминиевые конструкции служат гораздо дольше без потери привлекательного вида и функциональных качеств.
• Надежность и стойкость к износу. Такие конструкции устойчивы к интенсивному использованию, не деформируются от ударов, обладают стойкостью по отношению к истиранию. Изделия можно постоянно мыть, не боясь за потерю функциональности или эстетической составляющей.

• Устойчивость к внешней среде. Алюминию характерна высокая выносливость, поэтому материал не боится температурных перепадов, высокого уровня влажности, контакта с кислотами или УФ-лучами.
• Небольшая масса. Изделия отличаются легкостью, поэтому они не оказывают сильную нагрузку на стены.
• Разнообразие в дизайне. Производители предлагают своим покупателям разное оформление, среди которого пользуется популярностью качественная имитация природных текстур: древесины, камня. Профиль может обладать любой цветовой гаммой, выпускаться в матовом или глянцевом исполнении.

• Пластичность и разные конфигурации. Благодаря гибкости заготовки из алюминия могут получать любую форму. Широко распространены круглые и овальные изделия. За счет этих качеств конструкции позволяют реализовать любые дизайнерские задумки.
• В оконную систему добавлена изолирующая прослойка, которая исключает теплопотери и обеспечивает качественную звукоизоляцию.
• Пожарная безопасность. Материал не подвергается процессу горения и не способствует распространению пламени. Изделия не выделяют вредные вещества под влиянием высокой температуры, за счет чего алюминиевые противопожарные конструкции считаются лучшим вариантом оконной системы.

Из недостатков можно отметить несколько факторов.

Высокая стоимость

Расценки на такой товар не каждому покупателю покажутся доступными, но если принимать во внимание длительный срок эксплуатации, легкость в уходе и надежность, заявленная цена считается оправданной.

Алюминий — это металл. Данному сырью свойственен высокий уровень теплопроводности, что говорит о том, что стеклопакеты быстро нагреваются под воздействием солнечных лучей и оперативно остывают в прохладную погоду

Производители стараются исправить данный дефект при помощи установки специального утеплителя.

Алюминиевые профили не пропускают воздух, поэтому такие стеклопакеты должны комбинироваться со стенами из «дышащего материала».

Подготовительный этап

Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

• молоток;
• дрель;
• шуруповёрт;
• стеклорез;
• стамеска;
• фрезерный станок;
• шлифовальный станок;
• пила.

Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.

Необходимые материалы

Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.

Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.

Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии

Кроме того, нужно обратить внимание, чтобы не было трещин и сучков

Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.

Для рамы рекомендуется использовать брус 5х5 см.

Кроме того, понадобятся:

• деревянные штапики;
• клей ПВА;
• саморезы по дереву.

Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.

Оригинальная оконная рама своими руками пошагово: нет ничего сложного

Когда все инструменты собраны и подготовлены, а материалы приобретены, приходит время приступать к самой работе, то есть фактически, к производству оконного блока своими руками. Стоит учесть, что зазоры меж рамой и створками никак не должны превышать расстояние в два миллиметра, иначе вся ваша конструкция будет неправильной, из окошек будет дуть и вам тут же придется тут же заниматься уплотнением, но зачем же такие сложности, если все можно сделать сразу качественно. Обязательно нужно посмотреть размещенное в конце статьи видео, как сделать оконную раму своими руками, чтобы полностью прояснить все детали и нюансы этого, далеко не простого дела.

Начинаем с азов: изготовление деревянных оконных рам своими руками – это не сложно

Естественно, при строительстве дома, или же при капитальном его ремонте будет довольно глупо рассчитывать, что не имея совершенно никакого опыта и практики, вы сможете сделать оконную раму своими руками, да еще и не одну, а все, что требуются. Однако если нужны окна на веранду, в сарай или же иную хозпостройку, то обязательно стоит попробовать, так как большого ума для этого вовсе не нужно. Основные правила, которые нужно выучить, словно священное писание, это соблюдать герметичность, а также верно рассчитать геометрию оконного рамного блока, вы уясните по ходу работы, но сперва стоит хорошенько подготовиться, без чего справиться удастся едва ли.

Важно

В изготовлении оконной рамы своими руками самое сложное, это сделать из обычного бруса профиль для рамы. Тут обязательно потребуется спецоборудование, без которого очень сложно сделать всю работу качественно

Потому очень важно иметь пол рукой все необходимое еще до того, как вы приступили к работе, иначе можно потерять много времени, но так и не добиться более-менее приемлемых результатов

Стоит понимать, что древесина, это действительная огромная находка для человечества, она невероятно податлива и прекрасно поддается обработке, надежна, долговечна, а также способна обеспечить в помещении уникальный микроклимат, сберегает тепло, при этом не отсекая свободное движение воздушных масс. Изготовление деревянных оконных рам надо продумать заранее, правильно выбрать, а также приобрести материалы, сырье и инструментарий, и только после этого можно приступать к труду. Естественно, такой качественной обработки древесины, а также настолько качественной сборки, как на производстве, добиться получится едва ли, однако получить в итоге деревянные рамы для окон неплохого качества возможно, если строго соблюдать технологию, о которой мы и расскажем.

Изготовление короба для деревянного окна

Самым популярным деревом для изготовления оконного короба является дуб, но его стоимость достаточно высока. Поэтому, для первого опыта в этом деле лучше закупаться более дешевыми материалами, например, сосной.

Стоит помнить, что на короб возложена большая «ответственность» – он несёт основную нагрузку окна, поэтому при его сборке нужно тщательно позаботиться о досках: они должны быть хорошо очищены и высушены, а также не иметь рубцов, трещин, торчащих сучков, то есть, быть абсолютно гладкими. Другими словами, подходит только лес первого сорта, остальные варианты даже не стоит рассматривать.

В заготовках нужно сделать паз глубиной около 10-15 мм. Четыре стороны короба соединяются между собой посредством столярного клея. Далее по всем углам дрелью сверлятся отверстия, через которые вставляются деревянные стержни-фиксаторы длиной от 3 см. Чопики нужны для того, чтобы соединённые блоки обрели прочность и плотно зафиксировались под углом 90 градусов.

Короб монтируется таким образом: в стене сверлятся отверстия, в которые вбиваются дюбели, а коробка в зафиксированном состоянии крепится посредством саморезов. Для заполнения щелей используется монтажная пена.

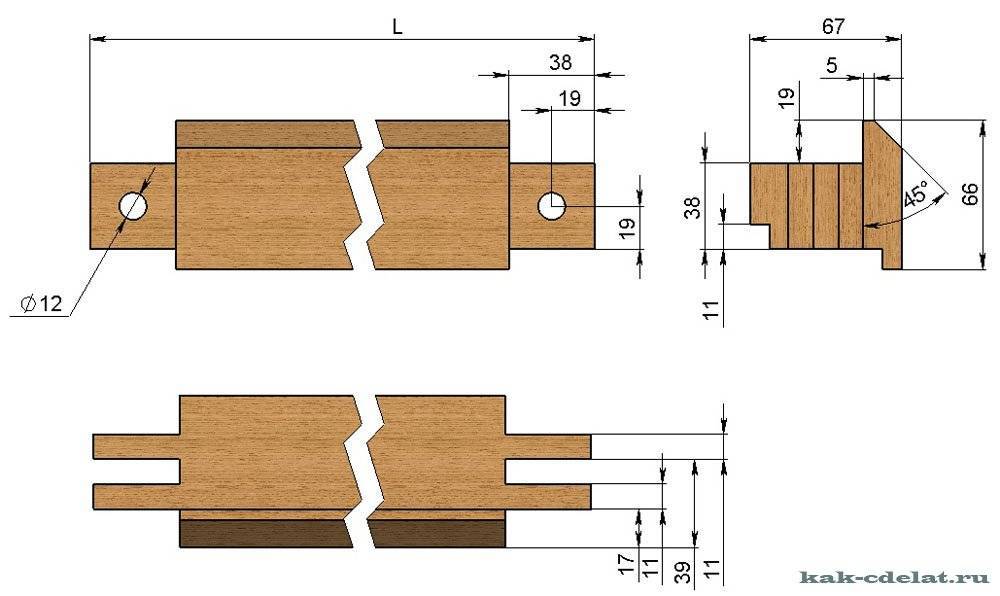

Рис. 2. Пример чертежа для изготовления короба

Особенности производства

Часто у покупателей возникают проблемы с выбором деревянных конструкций, так как они не уверены в качестве. Любое изделие из дерева может разбухнуть от влаги или высохнуть и растрескаться. Профессионал никогда не будет делать рамы, двери или мебель из сырого материала. Сначала цельный кусок должен хорошо высохнуть, для этого может понадобится много времени. В противном случае дерево может «повести», т.е. изделие станет со временем кривым и перекошенным или вообще растрескается. Нельзя оставлять досыхать уже готовое изделие. В прошлом веке бревна могли сушиться несколько лет, и только после этого мастера начинали работу. Сегодня многие производственные процессы ускорены и упрощены, но не все.

Крупные производители окон, дают возможность дереву подсохнуть без какого-либо воздействия в течение года. Затем его помещают в вакуумную установку и сушат до того момента, пока уровень влажности не станет равен 13-16%. После, дают полежать ещё немного.

Изготовление деревянных окон своими руками

Деревянные окна всегда пользовались популярностью благодаря таким положительным свойствам дерева, как: высокие теплосберегающие характеристики, экологичность и прочность.

Одним из преимуществ также является то, что изготовление деревянных окон своими руками задача вполне выполнимая даже для непрофессионала.

Конечно, сейчас больше используют металлопластиковые, которые более дешевые и также имеют свои неоспоримые достоинства, но все-таки деревянные окна — это классика и они всегда будут популярны.

Материал для деревянных окон

Самым популярным материалом для изготовления короба деревянного окна в наших широтах является сосна. Она отличается доступностью, невысокой ценой и практичностью. По характеристикам материала сосну превосходит дуб, но он дороже и поэтому, для первого раза, лучше остановиться на сосновых окнах.

Процесс создания

Основные требования к доске следующие. Во-первых, она должна быть хорошо просушена, а во-вторых, не иметь сучков и деформаций. Эти условия важны, так как короб будет испытывать основные нагрузки, поэтому его прочность должна не вызывать сомнений.

Это интересно: Утепление деревянной двери своими руками: виды утеплителей и порядок действий

Короб из клееного бруса

Технология изготовления деревянных окон своими руками, предполагает использование клееного бруса для выполнения короба. В таком случае короб имеет наиболее прочную конструкцию. Клееный брус представляет собой составление отдельных досок в пакеты и склеивание их по плоскости. Доски в нашем случае будут изготовлены из сосны.

Размер доски берется 15*5 см. Они соединяются между собой при помощи склеивания. Затем просверливается четыре отверстия и в них вставляются деревянные штыри. Такое соединение обеспечит жесткость конструкции. В проем короб устанавливается неподвижно, с применением саморезов и дюбелей и затем, щели между проемом и коробом задуваются монтажной пеной.

Инструмент

Нужно коротко остановиться на инструменте, который понадобится для изготовления окна.

1. Электрорубанок, нужный для выстругивания доски.
2. Фреза для обрезания доски.
3. Линейки, уголок, рулетка и некоторые другие измерительные инструменты.
4. Клей.
5. Штапики, рейсмус.
6. Дюбеля и саморезы.
7. Герметик.
8. Защитные средства — очки, защищающие глаза и обычные рабочие рукавицы.

Если окно будет изготавливаться для дачи, в которой вы не проживаете в осенне-зимний период, достаточно будет ограничиться тонким стеклопакетом.

Оконные рамы

Полезная информация:
Обратите внимание на недорогие окна из дерева «Красная Горка»: рама из двухслойного клееного бруса (сосна) 57х60 мм, однокамерный стеклопакет. Подробнее о деревянных окнах Эконом класса «Красная Горка»

Оконная рама

Если вы решили осуществить изготовление деревянных окон со стеклопакетами, то начать нужно с конструирования оконной рамы. Минимальный брус, который вам понадобится для того, чтобы сделать раму, должен иметь размеры 6*4 см и будет зависеть от толщины окна.

Профиль для одного оконного стекла должен иметь два прямоугольных фальца, а окно с двумя стеклами на один больше. Производство рамы начинают с тщательной обработки брус. Затем, c помощью рейсмуса, делаем все разметки, после чего начинаем устройство фальцев (пазов).
[rek_custom1]

Это интересно: Отделка стен деревянными панелями

Изготовление фальцев для рамы

Изготовление фальцев осуществляется так, чтобы, когда рама будет уже собрана, они находились в единой плоскости. Иначе стекло будет слабо уплотнено. Вообще, габариты пазов зависят от толщины стекла и типа уплотнителя.

Обратите внимание!



Если в качестве уплотнения используется замазка, то фальцы имеют меньшую ширину, чем при использовании штапиков.

Нужно помнить, что сильно суженные фальцы будут пропускать ветер. На толщину пазов оказывает влияние и ширина бруса обвязки.

На фото установка деревянных окон со стеклопакетами

Окончательная сборка рамы

Оконная рама собирается таким образом, чтобы шипы плотно входили в пазы. Для более плотного соединения должна выполниться установка шипа. Для этого нужно предварительно просверлить отверстие по диаметру шипа и смазать его клеем.

Кроме этого, на торце рамных досок, для улучшения соединения, можно использовать шпонку. Ее вид будет напоминать двойной ласточкин хвост. Для этого, на каждом из соединяемых торцов, изготовляется отверстие в виде трапеции, в которые затем вставляется шпонка. Перед тем как закончить сборку, места стыков смазываются клеем, а уже после сборки, остатки клея нужно зачистить ножом. При изготовлении окна со створкой, к приведенным работам добавится установка фурнитуры.

Подготовка стекол

Чтобы окно не продувалось, нужно тщательно выполнить подгонку стекла под размеры рамы. Для этого, нужно осуществить его резку алмазным стеклорезом. Перед работой, для безопасности, нужно надеть очки, для исключения попадания стеклянной крошки в глаз и рукавицы, для того чтобы не порезать руки. Резка стекла осуществляется линейкой, которая должна превышать длину стекла. После того как мы провели линию стеклорезом подвигаем стекло к краю стола и при помощи надавливания отламываем лишнюю часть. Стекло должно отломаться по осуществленной нарезке.

На фото деревянные окна со стеклопакетами

Вставление стекол

Всех кто имеет представление о том, как делать деревянные окна, должен знать о том, как осуществить правильную вставку окна в раму. Для начала примерим нарезанное стекло, вставив его в раму. Если стекло нарезано правильно, то вытаскиваем его и начинаем подготавливать фальцы.

Для этого, на них нужно нанести герметик и вставить стекло в раму. Закрепляем стекло при помощи верхнего штапика и фиксируем его тонким гвоздиком. При использовании более крупного штапика, для его крепления к раме, можно использовать саморезы.

При изготовлении окон, которые состоят из двух половинок, по центру устанавливают еще один брус, с такими же пазами. Одну половину окна делают с более тонкой рамой и прикрепляют ее к основной при помощи петель. Кроме этого, к такой раме крепят ручку, а также вырезают паз для закрывающего механизма.

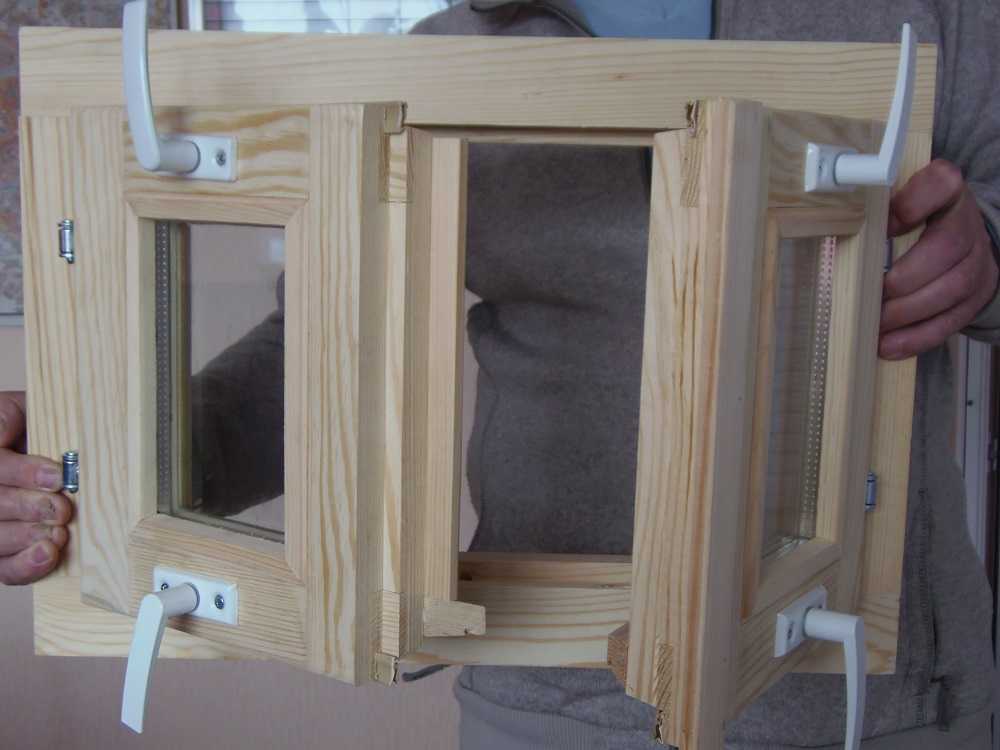

Двойное деревянное окно

Изготовление форточек

Форточки в деревянных окнах являются неотъемлемой частью и бывают нескольких видов: врезные, разрезные и скользящие. Последние, представляют достаточно сложный механизм и самостоятельно их тяжело выполнить. Первый вариант изготавливается вместе с оконной рамой и здесь нужна максимальная точность.

Самым оптимальным вариантом форточек в деревянных окнах являются разрезные, которые изготавливают отдельно от окна, а затем, готовую, вставляют в раму.

Обратите внимание!



При изготовке разрезной форточки не требуется использование каких-то специальных креплений и особых навыков при исполнении.

Технология изготовления таких форточек незначительно отличается от порядка монтирования самого окна, только для меньших размеров. Отличие состоит в монтировании открывающего механизма, который обычно представляет петли, и креплении дополнительной фурнитуры, в виде ручки с закрывающим устройством.

Завершающие работы

После выполнения всех работ, технология изготовления предполагает смазывание оконных поверхностей антисептиком. После этого, окно ставится в проем и крепится в пазах. Затем производим крепление саморезами, которые проходят через короб и крепим их к бетону. Отверстия в бетоне выполняют, чаще всего, при помощи монтажного пистолета.

После того как мы закрепили окно, задуваем щели герметиком. Нужно дождаться, чтобы он высох, и после этого заштукатурить места герметизации. Завершаются работы монтированием отлива и подоконника. Таким образом, можно видеть, что изготовление деревянного окна своими руками не является невыполнимой задачей, и это выгодно отличает их от металлопластиковых окон.

Изготовление деревянных окон своими руками видео:
