Как сделать ревизионный люк «невидимку» (дверку) под плитку в ванной комнате или туалете своими руками

 О том, что во время ремонта важна любая мелочь необходимо помнить всегда, ведь несущественное может стать «бельмом на вашем глазу». Так может стать и с кафельной  плиткой в ванной или туалете. Вернее даже не с самой плиткой, а смотровой дверкой, на которую будет монтироваться плитка.
 Зачем дверка? Этот вопрос более не для того, чтобы попытаться обойтись без нее, а чтобы еще раз утвердиться в том, что без нее никуда. Дверка будет закрывать все наши коммуникации, приборы учета, запорные аварийные краны и т.д., то есть то, что выглядит не очень приглядно, но до чего нам нужен будет оперативный и регулярный доступ.

Так вот для той самой дверки есть несколько альтернатив. Так можно установить пластиковый лючок и ничего не делать, можно сделать люк – дверку, на которую впоследствии и наклеить ту же самую плитку, что используется на стенах. Именно такой вариант мы и рассмотрим в нашей статье.

 Здесь еще на стадии проектирования потайного люка с плиткой надо помнить о двух важных вещах. Прежде всего, это то, что при открытии люка действительно должен обеспечиваться удобный доступ для управления арматурой и снятия показаний с приборов учета. Также размеры дверки должны обеспечить возможность проведения простого и наиболее вероятного ремонта.  Второе требование заключается в том, что люк желательно выполнить под кратный размер плитки, так чтобы на люке по ширине и длине размещалось целое количество плиток. Сделать это необходимо для того, чтобы не резать плитку, а создать максимально приближенную имитацию того, что вместо люка выложен обычный ряд кафельной плитки. Монтаж потайной люка-дверки под укладку плитки в ванной комнате или туалете Конечно, первоначально необходимо начать с основания, на которое будет укладываться плитка, а также к которому будет крепиться дверка – люк. В качестве основания, как правило, используется и монтируется короб из гипсокартона. Гипсокартон монтируется на направляющий профиль, с помощью саморезов.

А вот для дверки, гипоскартон не подойдет, так как его прочность будет не высока. Лучше всего, для основания потайного люка, на который будет крепиться плитка, взять фанеру, толщиной 8-10 мм или OSB плиту, что практически тоже самое.

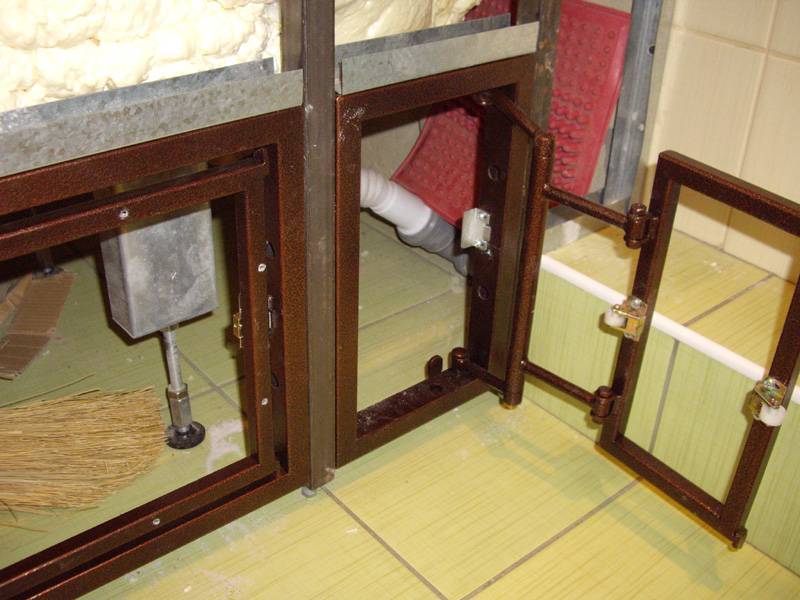

 Фанера люка крепиться с помощью мебельных петель к каркасу выполненному из профиля и по возможности усиленного той же фанерой.

Здесь работа должна быть ювелирной, ведь от точности допусков на размер между рамой люка и крышкой, а проще говоря, от размера щели, будет зависеть, насколько гармонично будет смотреться наш ряд плитки, выложенный на фанеру.

После того, как мы выставили раму и дверку, необходимо обеспечить должную адгезию между плиткой и фанерой, так как на фанеру плитка просто не приклеится, по крайней мере на плиточный клей.

Для этого необходимо взять капроновую сетку и приклеить ее с помощью клея ПВА на фанерную дверцу. Теперь выжидаем пока клей засохнет и можно будет приступить к укладке керамической плитки на дверку. Плитку выкладываем на дверку, чтобы она была заподлицо по уровню с плиткой, уже уложенной на стене.

Швы между плитками на дверки выдерживаем с тем же размером что и на стене и замазываем той же затиркой.

Если швы будут слишком малы, и не обеспечат нормальное открывание дверки, то предварительно необходимо будет снять фаску, на кромке плитки выходящей к петлям.  Теперь для того, чтобы зафиксировать потайную дверку с керамической плиткой в закрытом положении необходимо установить запорный механизм, который бы открывался и закрывался при нажатии на него, через дверку.

Также можно смонтировать магнит с металлической пластинкой на раме и на дверке.  Вот в принципе и все. Теперь ваша потайная дверка будет смотреться куда более элегантно и по месту, нежели покупные пластиковые лючки.

Остается лишь правильно замазать щель герметиком между люком и стеной, а вот о том, как это сделать мы расскажем в другой нашей статье. («Как сделать невидимой щель между кафельной плиткой на люке и стене»).

размеры сантехнических люков, нажимной, невидимка, на магнитах, как сделать своими руками

Еще недавно в санузлах все коммуникации были на виду, и это считалось совершенно нормальным. Но время не стоит на месте, сейчас их прячут за гипокартонными конструкциями, превращая уборные в стильные комнаты с минимум нагромождений. Сохранить доступ к счетчикам и кранам и не испортить красоты помогают ревизионные сантехнические люки. Их можно купить или сделать самостоятельно.

Виды

В зависисмоти от объекта, спрятанным за люком, выделяют следующие люки:

  • электрические;
  • саннтехнические;
  • вентиляционные.

По расположению:

  • напольные;
  • настенные;
  • потолочные.

Особые требования по прочности предъявляют к напольным и потолочным люкам. Напольные модели должны быть устойчивыми к внешнему физическому воздействию, иметь надежную конструкцию, раму, с дополнительным оснащением, влагозащитой и звукоизоляцией. Потолочные дверцы обязаны иметь малый вес, продуманный вариант закрытия, чтобы дверки случайно не распахивались. Такие окошки используются в коммерческих помещениях, общественных местах, гаражах.

В жилых домах и квартирах охотнее применяют настенные люки по ряду причин (экономия места, более широкий выбор моделей, простота и удобство установки).

Традиционными формами для сантехнических люков являются квадратные и прямоугольные. При необходимости можно изготовить или заказать нестандартные дверцы, однако их монтаж и применение будут немного отличаться.

По материалу изготовления выделяются:

  • Доступные пластиковые модели. Обычно с ручкой или нажимные. Часто используется белый цвет, однако в продаже можно встретить и другие популярные расцветки. Большое разнообразие размеров.
  • Металлические дверцы имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
  • Прочие материалы. Сделать сантехнический люк под плитку можно из подручных материалов (гипсокартон, ДСП), что позволяет наносить поверх маскирующее покрытие. Рамку для такой дверки обычно делают из алюминия или металла, чтобы обеспечить долговечность. Их можно обыграть и спрятать в традиционном дизайне. Это изящное решение, которое становится востребованным не только среди дизайнеров, оно по душе и простым обывателям. Особенно такой вариант хорош, когда речь идет о нестандартных формах и размерах.

Чем незаметнее смотровой люк в интерьере, тем лучше. Поэтому все больше интереса вызывают такие модели как магнитные, скрытые, так и нажимные.

Нажимные конструкции

Они делаются на пуш-системах, на роликовых механизмах. Часто сочетают с механизмами-невидимками, с пространственными петлями, сдвоенными, которые позволяют экономить место и не использовать ручки. Дверцы могут быть раздвижными, откидными, распахиваться в одну или обе стороны. Механизмы лучше выбирать у проверенных производителей.

Особенность некотрых нажимных систем в том, что открываются они в два приема: после сильного надавливания дверца слегка сдвигается в сторону, после чего становится заметной. В таком состоянии крышку легко оттянуть в сторону. На практике так оформляют сантехнические люки небольших и средних размеров.

Скрытые, невидимые

Популярные системы-невидимки сочетают нюансы других вариантов и позволяют сделать незаметными большие дверцы.

Обычно их применяют в жилых домах в санузлах, чтобы зрительно увеличить пространство, а также задекорировать коммуникации в нишах, обеспечив подход. Применение специальных петель и гипсокартона на крышке помогает «адаптировать» ревизионный люк под стену. Вместе с тем, монтаж такого окна должен учитываться заранее при проектировании ниши. Для законченного ремонта переоформление под «невидимку» может оказаться неудобным и, напротив, испортит весь вид.

На магнитах

Конструкции на неодимных магнитах применяются в напольных и настенных смотровых окнах. Магниты обладают большой силой и могут выдерживать значительный вес. Делать такие крышки незаметными помогает хитрый подход: паз для люка делается чуть меньше, чтобы сама дверца находилась под настилом (плиткой, куском ламината), маскирующим ее. В большеразмерном исполнении или при тяжеловесных материалах крышка оснащается ручкой для удобства. Легкие и маленькие люки могут быть съемными и без ручек, большие чаще делают откидными. Магнит помогает крышке держаться, в некоторых вариантах его просто сдвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют силу собственной тяжести крышки.

Размеры

Стандарты ревизионных люков предполагают минимальный размер как квадрат 10 см*10 см. среди готовых изделий используют люки по размерам обычной плитки 20*30.

Работая с произвольными параметрами, мастера стремятся их приблизить к такому варианту, чтобы на шторке полностью могли уместиться керамические изделия. Такой подход позволит «прятать» люк. Конкретные размеры зависят от назначения дверцы и положения труб, кабеля.

Самой большой из готовых вариантов считают дверки 120 см. Самодельные дверцы, отличные от обычных параметров, стоит приблизить к таким: не менее 5 – 50 мм запаса плитки на фиксаже со стеной, не более ½ собственных параметров плитки со свободной стороны.

Составные элементы

Строение конкретного люка зависит от его типа. Стандартный настенный вариант включает алюминиевую раму, замок, петельную конструкцию и дверцу.

Материал скрытой сантехдверцы обычно делают влагостойким (например, обработанные гипсокартон, ДСП, ОСП). Рамка монтируется в нишу или стену. Замок «реагирует» на внешнее воздействие, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – важная часть, от которой зависит как именно открывается люк, в какую сторону. В простых вариантах это могут быть навесные или мебельные петли. В хитрых – сдвоенные с дополнительными узлами регулировки.

Положение люка и сторона открывания

Обычно стараются определить место ревизионного люка таким образом, чтобы распахиваясь он не задевал другие предметы в комнате, а также давал необходимый обзор. Удобным является открывание двери влево-вправо, за редким исключением. Вертикальное открывание сопровождается более ответственной подготовкой места.

Необдуманным является угловое положение смотрового окна: углы дверцы будут мешать, конструкция будет слабее. Впритык к полу лучше дверцы не делать: нижний край может царапать пол и оставлять следы. Правило целых плиток распространяется и на этот момент установки.

Установка скрытого люка

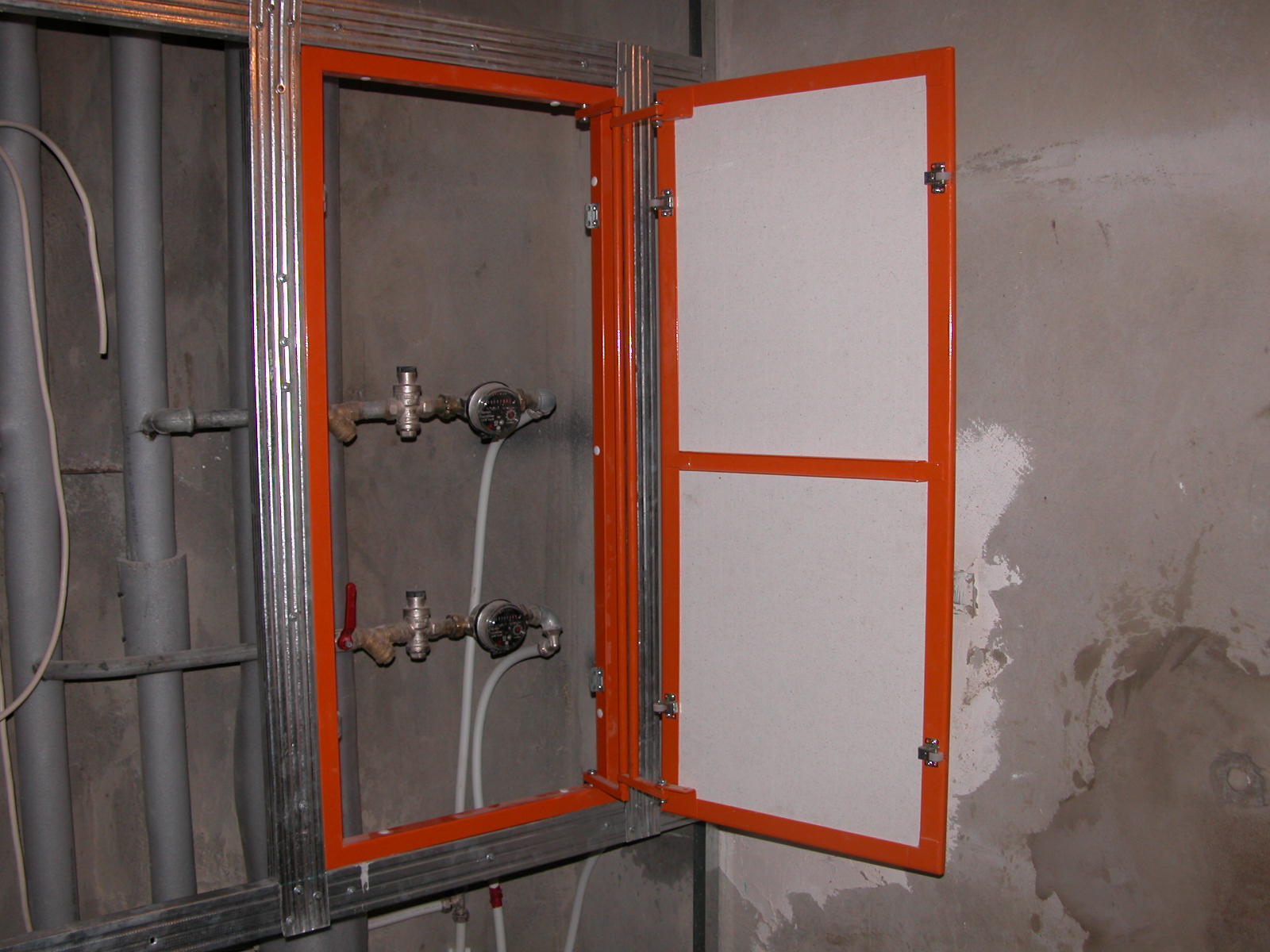

Монтаж потайного люка начинается с крепления рамы. В гипсокартонной конструкции предварительно готовят профили, чтобы соединить раму люка с каркасом саморезами по металлу. Пазы для них сверлят заранее. Если установка проводиться в проем в кирпичной или блочной стене, то используют дюбель-гвозди, а зазоры между рамой и стеной запенивают. В этом случае дверцу убирают из рамы и монтируют после готовности герметика (примерно сутки на застывание удаление излишков по контуру).

После монтажа рамы производится обшивка ниши материалом с перекрытием рамки. Поверхность каркаса должна быть ровной. Проверьте после монтажа работу петельного механизма, отладить его можно ключом-шестигранником.

Облицовка

Отделку люка и стен делают одновременно. Чтобы приклеить плитку к двери-невидимке, нужно загрунтовать рабочую поверхность. Нажимные механизмы фиксируют специальным крепежом, двери отягощают весом или используют нагрузочный болт. На гипсокартон плитку клеят на жидкие гвозди или используют специальные цементные смеси. На древесные плиты предварительно устанавливают армирующую сетку. При нанесении клея на керамику учитывают будущие зазоры. Для качественного фиксажа плиток, клей должен держать не меньше ½ ее поверхности.

Смесь не должна затекать и забиваться в пространство между люком и его каркасом. Устранять излишки нужно быстрее. Смесь схватится через сутки, тогда можно убрать лишнее с плитки.

Затирка, герметизация

Обработка невидимых люков имеет свои особенности: их не затирают по краям. Остальное пространство люка покрывают составом как и всю стену. Чтобы точно определить это место, край обрабатывают строительной лентой, освобождая маленький промежуток. В него закладывают силиконовый герметик, выравнивая слой пальцами. Чтобы масса вела себя послушно руки нужно смачивать в мыльном растворе. После этого скотч аккуратно удаляют. На высыхание силикону требуется 2 дня. Последний штрих: надрезы по периметру люка. Делают из под углом 45°, стараясь достать строительным ножом до основания, используя 1 движение на каждую сторону. Это помогает избежать «бахромы» по краям.

С открытого люка снимают излишки герметика.

Как сделать своими руками?

Не всегда готовые ревизионные люки удовлетворяют запросам. В таком случае можно потратить немного времени и усилий и сделать нужную деталь самому.

Если требуется маленькое окошко, то хорошо подойдут магнитные варианты. Для этого установите магниты по углам дверки, а по краям рамы – магниты- дублеры (всего уйдет 8 магнитов). Лучше оснастить крышку аккуратной ручкой, так будет практичнее. В качестве ручки используйте обычную мебельную фурнитуру.

При изготовлении крупных дверок мебельные запчасти тоже пригодятся: удобно монтировать готовые системы пуш и обычные навесные петли.

  • Проведите замеры, наметьте будущее место и проверьте его уровнем, чтобы избежать перекосов.
  • Приготовьте основание и раму. Можно использовать обычный алюминиевый профиль под каркас, раму сделать из планок или из того же профиля. Установите рамку.
  • Делаем крышку: основание должно быть плотным, используйте древесные плиты. Покрытие зависит от толщины слоя и планируемых работ. Лучше применить гипсокартон: отделочные работы по нему идут удачнее, чем по подготовленному дереву. Аккуратно соедините саморезами детали крышки.
  • Подготовьте пазы для петельного механизма: с двух сторон отступите по 10 мм и сверлите. Соединив петли с крышкой, приложите ее к раме сделайте разметки для отверстий под механизм.
  • Установите петли в рамке. Теперь можно навесить люк на место. Крышка должна идти вровень с необработанной стеной и не возвышаться над ней. У люка должен быть зазор, чтобы он легко открывался нажатием (учтите будущую облицовку).
  • Закрепите дверь специальными болтиками, используйте груз. Очистите люк от пыли, прогрунтуйте и приступите к облицовке.
  • После высыхания плиточного клей проверьте дверной механизм. Отрегулируйте при необходимости.
  • В самом конце монтируют нажимной механизм.

Советы

Переделывать сантехдверцы – непростая задача. Незамысловатый элемент интерьера требует к себе тщательного внимания. Многие только после покупки и установки понимают, как было бы лучше провести эту процедуру. Полезно бывает поинтересоваться у соседей с верху или снизу, как они решили этот вопрос и остались ли довольны.

Обратите внимание и на такие моменты:

  • При покупке готового сантехнического люка проверьте, совпадает ли ориентация с нужной (вертикальная или горизонтальная). Часто размер 20*30 приводит в замешательство и продавцов и покупателей.
  • При монтаже пользуйтесь уровнем.
  • Небольшие окна устанавливают сразу с крышкой, а крупные разбирают на детали.
  • Облицовку стен лучше делать сразу под дверью системы-невидимки, оставив нижний надпольный ряд напоследок. Таким образом подгоняются размеры плитки и избегают случайных перекосов.
  • Неудачные операции с разрезанием герметика можно исправить: нанесите силикон по краю и закройте люк. Выступившую массу удалите и снова оставьте сохнуть.
  • Если стена готовится под покраску, то шов нужно прорезать после шпатлевания, до высыхания смеси.

Обладая небольшим опытом можно довольно быстро установить готовые ревизионные люки, а при желании – создать его своими руками. Дело мастера боится!

Ревизионный люк под плитку: виды, размеры, устройство

В ванных комнатах установлено множество сантехнических приборов, каждое из которых подключено к водопроводу и канализации. Сифоны, краны, счетчики, шланги и трубы могут испортить любой интерьер, поэтому многие владельцы помещений стараются их спрятать.

Отличный вариант камуфляжа — ревизионный люк для плитки. Здесь главное подобрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обратить внимание при выборе ревизионного люка и каких правил следует придерживаться, чтобы установленная конструкция прослужила долго без нареканий к своей функциональности.

Содержание статьи:

  • Каковы функции ревизионных люков?
  • Конструктивные особенности моделей
  • Механизмы открывания
  • Нюансы выбора подходящего люка
  • Инструкция по установке люка под плитку
  • Выводы и полезное видео по теме

Каковы функции ревизионных люков?

Для маскировки электрики и трубопроводов, а также пространства под санузлом применяют специальные короба и другие подобные конструкции.

Все они отлично закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Для удобства осмотра и ремонта сантехники, трубопроводов, замены счетчиков оставляют ревизионные ниши. Закрываются специальными люками

Некоторые модели люков для ревизионных ниш изначально спроектированы так, чтобы их можно было оклеивать теми же покрытиями, которыми были оформлены стены: обоями, плиткой или панелями.

Такие конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной много места. Она обычно прикрыта экраном, а техническая ниша люком. Эти конструкции могут выполнять не только маскировочные функции. Если к ширме прикрепить полки, а в смотровую нишу поставить большие бутылки чистящих и моющих средств, то можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они служат шкафчиками, но не занимают места в ванной.

Такие ниши для хранения также закрываются ревизионными люками для плитки, и они не привлекают лишнего внимания.

Закрытые люками технические ниши не только маскируют технику, но и защищают от случайных механических повреждений, влаги, резких перепадов температур

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно скрыть и при необходимости легко получить доступ. Главное периодически проводить технические осмотры, чтобы за красивым фасадом не появлялись протечки трубопроводов или поломки счетчиков.

Конструктивные особенности моделей

Люки монтируются в разных частях помещения — в потолках, стенах, полах. Во многом дизайн каждой конкретной модели зависит от места предполагаемого расположения. Неизменны две основные части – рама и дверь, остальные элементы могут меняться в зависимости от условий эксплуатации.

Каждая модель имеет свои конструктивные особенности, но основные принципы их устройства примерно одинаковы: рама, петли и дверь

По размеру технической ниши выбирают и . Обычно они имеют размеры 20х20-120х120 см. Каркас прочно устанавливается в проем, а затем монтируются двери. Чаще всего они крепятся на шарнирные петли, которые могут быть изготовлены из металла или пластика (в зависимости от материала каркаса).

Существует два основных типа рамок:

  1. Регулируемая . Владелец может самостоятельно выбрать размер каркаса, а лишний материал просто обрезается подходящим металлическим инструментом.
  2. Нерегулируемый . Размер люка устанавливается при его изготовлении и изменению не подлежит.

Есть и бескаркасные модели. Их монтируют с помощью магнитных пластин, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластин.

Материалы, из которых изготавливаются рамы и дверцы люков, разнообразны. Для рам чаще всего используется алюминий, а двери могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открываются ручками на присосках. Также распространены нажимные шаблоны, которые удаляются после нажатия на дверную плоскость.

В зависимости от расположения ниши можно найти люк, открывающийся влево или вправо. Есть модели, смещающиеся в вертикальной плоскости.

Фотогалерея

Фото

Напольные модели часто оснащаются распашным открывателем двери. Имеются люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно обустроить вход в подвал. Снаружи модель отделана плиткой, и она становится совершенно незаметна на фоне поверхности пола.

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим двери в открытом состоянии. Плиточные модели редко монтируют на потолочные модели, чтобы не увеличивать вес. Чаще всего двери окрашиваются или оклеиваются обоями

Размер и расположение технических ниш планируются заранее при разработке схемы подключения коммуникаций. Часто приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для выхода на сифон ванной. Также могут понадобиться маскировочные конструкции для водопроводов и систем принудительной вентиляции.

Во многих помещениях распашные или раздвижные двери неудобны. Потом владельцы покупают или делают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, и ремонт можно проводить, не опасаясь зацепить или сломать дверь. Съемные люки также облицованы плиткой.

Ревизионный люк кафельный пол

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки — удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций, не нарушая свободы доступа к ним. Они просты в установке и эксплуатации, надежны.

Конструкции не требуют особого ухода: поверхности дверей можно мыть теми же средствами, что и стены.

Некоторые конструкции оснащены мощными механизмами открывания, выдерживающими значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем.

В процессе эксплуатации ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать его моторным маслом и по мере необходимости производить мелкий ремонт. Тогда люк прослужит столько же, сколько отделка стен в целом.

В некоторых случаях можно даже заменить плитку на поверхности двери, если аккуратно демонтировать старое покрытие.

Механизмы открывания

Производители устанавливают такие открыватели дверей:

  • качающийся;
  • нажимной;
  • складной;
  • подвижный.

Каждый тип открывания имеет свои преимущества. При выборе следует ориентироваться на удобство использования.

Галерея изображений

Фото

Это самый знакомый и популярный тип дверей. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому при закрытом люке их не видно. Производители предусмотрели в раме технологические отверстия, и покупателю не придется придумывать, где лучше расположить крепеж. Важно правильно подобрать размер двери под плитку, чтобы отделка выступала за края не более чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, но для грубого отделочного материала придется выбрать другой вариант, т. к. присоски не прилипнут

Отличный вариант для открывания двери, если планируется отделка ее рельефной плиткой. Механизм работает так: при нажатии не поверхность двери немного выдвигается вперед, после чего она распахивается так же, как обычная распашная дверь. Важный нюанс: двери нажимаются обеими руками, при этом ладони должны располагаться симметрично. Следует избегать резких движений и нажимать мягко.

Это хороший выбор, если ревизионная ниша расположена в труднодоступном месте (за бачком унитаза, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания двери не цепляются за отделку стен и не повреждают ее. Механизм открывания можно активировать присоской или нажатием

Иногда необходимо оборудовать ревизионные проемы в местах, где невозможно открыть или даже сдвинуть дверь, не рискуя повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к складным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверь. При таком положении двери можно проводить поверхностный осмотр коммуникаций, но для ремонта лучше ее полностью снять

Механизм открывания распашной двери

Люк-невидимка с нажимным механизмом

Выдвижной механизм с тремя петлями

Люк для доступа в труднодоступные места

Вряд ли можно придумать более удобный механизм открывания, чем поворотный механизм. Однако аудит часто требуется там, где доступ затруднен из-за оборудования или мебели. Тогда выручают складные и раздвижные модели.

Если есть место хотя бы с одной стороны, лучше выбрать раздвижной механизм. А для помещений с затрудненным доступом больше подходят навесные конструкции с возможностью полного снятия двери.

Нюансы выбора подходящего люка

При выборе размера ориентируются на следующие параметры:

  • Технические размеры ниши . Проем можно немного замостить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
  • Размеры двери. Соотношение параметров опорной рамы и самого люка может быть другим. Необходимо четко определить, сколько места потребуется для детального осмотра и ремонта коммуникаций.
  • Размер плитки. Стеновые материалы обычно покупаются заранее, и это облегчает выбор двери. Плитка должна выступать за поверхность люка на 0,5-0,7 см (и лучше, чтобы максимальный выступ был не более 5 мм). Также важно, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно приходиться на дверцу люка.

Для просторной ванной комнаты можно выбрать распашной люк, а для тесной лучше раздвижную или складную модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной навесной конструкции на алюминиевом каркасе.

Отличный вариант — установить модель с газовыми амортизаторами. При покупке следует внимательно проверить технику и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется покупать их отдельно

Производителей ревизионных люков много, продукция которых достойна внимания.

В тройку лидеров неизменно входят такие марки:

  • « Фантом ». Главное достоинство люков этой марки – мощные надежные петли, выдерживающие значительные нагрузки. Даже тяжело отделанные двери не провисают долгие годы.
  • « Молоток ». Модели Hammer имеют высокопрочные рамы. Секрет их качества кроется в особенностях сборки: производитель использует аргонно-дуговую сварку.
  • « Слава ». Это люки с износостойкой фурнитурой, выдерживающей практически любой вес отделки. Двери моделей могут быть облицованы керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочным каркасом и хорошей фурнитурой.

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать для фальшстенного котла, распределителя, фильтра, счетчика, коллектора холодной и горячей воды или другого оборудования. Нередко в туалете или совмещенном санузле требуется большая ревизионная ниша для обслуживания канализации. Если нет возможности найти люк подходящих размеров, то можно прибегнуть к другим.

Каркасы двухстворчатых смотровых люков изготовлены из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а отделку двери планируют керамической плиткой, есть смысл заказать усиленную конструкцию

. Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочным каркасом и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащены нажимным или распашным механизмом открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились о том, чтобы покупатели обязательно ознакомились с инструкциями по установке. Разместили прямо на картоне, в который упакованы модели. Если вы покупаете двухдверную конструкцию, вам обязательно следует ознакомиться с технологией ее установки

Максимальный размер стандартной двухдверной модели 120 х 160 см, но при необходимости можно заказать люк еще большего размера. При этом следует заранее определить размер каждой из дверей.

Рассчитываются в зависимости от выбранной плитки: необходимо, чтобы при открытии дверцы не цеплялись друг за друга, но при этом красиво оформлялись отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные двери – распашные. Однако расположение ревизионных ниш неудобно для их открывания. Тогда есть смысл рассмотреть другие варианты.

Что касается материалов дверей, то при выборе двухдверных смотровых люков лучше отдать предпочтение моделям из влагостойкого гипсокартона. Вариант из гипсокартона даже не стоит рассматривать, потому что он не выдержит серьезных нагрузок, быстро деформируется и выходит из строя. Единственный его плюс — дешевизна.

Инструкция по установке люка под плитку

Установку смотрового люка можно разделить на несколько этапов:

  1. Подготовка к открытию.
  2. Установка рамы с дверьми.
  3. Отделка наружной поверхности дверей.
  4. Отделочные работы.

Каждый из этапов предусматривает несколько видов работ. Во избежание трудностей предлагаем полезные советы по установке с иллюстрациями:

Галерея изображений

Фото

Когда люк подобран, проем измеряется и подгоняется под раму конструкции. Сокращается слишком большая ниша. Обычно для этого используется металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проеме ниши. Не нужно оставлять больших зазоров: каркас должен прилегать плотно, но не настолько, чтобы перекашиваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или закрепить на монтажной пене. Для удобства установки люка его можно предварительно зафиксировать струбциной (актуально для ниш в перегородках из гипсокартона). Каркас устанавливается на дюбеля, выравнивается. Если опорная рама изготовлена ​​из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для герметизации шва используются силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует росту грибка и плесени. Герметик подбирается по цвету затирки и вводится в шов на всю его глубину, излишки удаляются и оставляются для полимеризации. После высыхания заполнителя шов разрезают

Плитку или мозаику укладывают либо на специальный клей, либо на жидкие гвозди. Не используйте силиконовый герметик: это будет большой ошибкой. Особенностью силиконовых составов является эластичность готовых покрытий. Плитка, прикрепленная к такому материалу, будет пружинить, что приведет к осыпанию затирки. Накладка должна немного выступать за низ двери (достаточно 2-3 мм)

Этап 1 — подготовка люка и открытие

Этап 2 — установка люка-невидимки в проеме ниши

Этап 3 — заделка стыка конструкции со стеной

Этап 4 — отделка люка плиткой шов аккуратный, плитка ни за что не цепляется при открытии двери. Если все в порядке, конструкция полностью рабочая.

Выводы и полезное видео по теме

При покупке и установке ревизионного люка под плитку следует учитывать множество факторов. Чтобы не запутаться и успешно справиться с заданием, посмотрите полезное видео по теме.

Видео посвящено разнообразию конструкций и механизмов открывания люков:

Правильный расчет размеров — самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:

С установкой люка справится любой человек, научившийся держать инструменты в руках. Однако есть несколько моментов, на которые стоит обратить особое внимание:

Необходимость в ревизионных люках возникает нечасто: профилактические осмотры проводятся раз в несколько месяцев. Но именно эти простые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечки, прочистить сифон или заменить счетчик.

Благодаря невидимым люкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.

Выбираете ревизионный люк, но еще не определились с выбором? Или у вас уже есть опыт использования таких конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в блоке ниже.

как правильно выбрать модель

Для того чтобы эффективно и в то же время удобно скрыть инженерные коммуникации можно воспользоваться несколькими способами. Одним из лучших является люк для прижимной плитки. Он очень похож на традиционные смотровые окна, но при правильном подборе его можно установить в помещении практически незаметно. В статье будет рассмотрено, на какие параметры стоит обратить внимание перед покупкой люка для плитки в ванную, кухню или подвал.

Плиточный люк позволяет аккуратно замаскировать доступ к ревизионной шахте

Содержание

  • 1 Как устроен люк под плитку под давлением
  • 2 Плиточный люк ревизионный: особенности товара
  • 3 Как выбрать и купить ревизионный люк для плитки: основные критерии
    • 3. 1 Скрытые люки для плитки: размеры и цены
  • 4 Напорные люки Hammer: характеристики лучших моделей
    • 4.1 Напорный люк Слава модель
    • 4.2 Напорный люк Зевс модель
  • 5 Установка смотрового люка под плитку своими руками

Как устроен люк под напорную плитку

Установка смотрового люка осуществляется в том случае, если есть необходимость обеспечить возможность быстрого доступ к любым инженерным коммуникациям, например, кабелям, трубам, счетчикам и т. д. Внешнюю часть крышки люка можно облицовывать любым подходящим для интерьера способом: красить, оклеивать обоями и даже оклеивать керамической плиткой.

Напорный люк открывается при нажатии ладонью на его поверхность

Вы можете разместить дверцы доступа на любой подходящей поверхности, включая стены, пол и потолок. Также допускается установка в перегородках из гипсокартона, внутри которых проложены коммуникации. Очень часто такие люки устанавливают под плитку в подвальных помещениях.

Механизм открывания/закрывания люков может быть самым разным, от самого простого (небольшой замок и ключик к нему или магнитный замок), до более сложных — нажимных, которые и будут рассмотрены.

Что касается форм и размеров люков, то здесь выбор намного больше и практически ничем не ограничен. Есть понятие стандартных размеров, которые колеблются от 200х200 до 1200х1200 мм. Производители выпускают огромное количество самых разнообразных моделей, которые бывают не только квадратными, но и круглыми, трапециевидными и др.

Составные части люка скрытого для плитки:

  • оконная рама, имеющая определенную форму;
  • дверь из металла или пластика;
  • 9система открывания 0009;

    Система крепления крышки люка

  • или обычный замок.

Схема устройства напорного люка для плитки

Люк ревизионный плиточный: характеристики изделия

Люк скрытого монтажа для плитки с нажимной системой — один из видов смотровых окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно там очень мало места, а доступ к коммуникациям необходим всегда.

Для того чтобы люк смог выдержать нагрузку, которую на него постоянно будут возлагать отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.

Установка скрытого люка под плитку имеет свои особенности и установка осуществляется иначе, чем если бы это было обычное смотровое окно. Все дело в том, что в стремлении сделать крышку люка незаметной, ее устанавливают чуть глубже настенного покрытия, чтобы потом обклеить плиткой, добиваясь эффекта полной незаметности.

Различные варианты открывания санитарных люков

Полезный совет! Во избежание необходимости тратить время на замеры и раскрой плитки, рекомендуется изначально подбирать размеры люка и отделочного материала, соответствующие друг другу.

Следует отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Чтобы надежно зафиксировать материал на поверхности, его покрывают специальной гипсокартонной плитой. Он служит отличной основой для крепления любого материала и при этом способен выдерживать значительные нагрузки.

Скрытые плиточные люки идеально подходят для помещений, в которых необходимо установить смотровые окна, но делать это нужно на видном месте. Спрятав их за соответствующей отделкой, их можно сделать совершенно незаметными, гармонично вписывающимися в интерьер кухни, ванной, туалета и т.д.

Что касается механизма открывания, то в данном случае он происходит следующим образом: легкий толчок снаружи провоцирует срабатывание механических защелок, которые способствуют сдвижению люка в переднем направлении. После этого крышка отодвигается в сторону, открывая владельцам свободный доступ ко всем коммуникациям.

Петли и механизмы люка способны выдержать 6-23 кг веса двери с облицовочным материалом

Также стоит купить люк скрытого монтажа под плитку, поскольку эта эффективная система позволяет открыть люк без риска повредить плитку. При этом эстетические и функциональные аспекты решения задачи сохраняются.

Как выбрать и купить смотровой люк для плитки: основные критерии

Ознакомившись с ассортиментом на рынке, каждый покупатель сможет получить представление о стоимости, а также об основных параметрах рассматриваемой продукции. Проще всего это сделать, посетив крупный строительный магазин, где предлагается сразу несколько вариантов от самых популярных производителей.

При осмотре вскоре становится ясно, что основным критерием выбора является бюджет покупателя, так как разнообразие предложений чрезвычайно велико. Купить сантехнический люк под плитку можно по разным ценам, которые находятся в очень широких пределах, в зависимости от того, как именно они устроены и какой материал использовался.

Поворотные петли позволяют дверце люка открываться на 360 градусов

Недорогие люки обычно изготавливаются из тонкого листового материала, что делает невозможным их маскировку под плитку. Их устройство очень простое, а стоимость невысокая, однако такие люки лучше устанавливать в малозаметных местах. Если эстетическая сторона не важна, то можно приобрести самый дешевый люк для ванной под плитку.

К средней ценовой категории относятся люки, предназначенные для скрытой установки, но при этом отличающиеся простой системой открывания. В этом случае дверца люка держится на обычных магнитах, но можно замаскировать крышку плиткой. Система открывания в этом случае представляет собой встроенные ручки или специальные присоски.

Наибольшей стоимостью отличаются герметичные люки, которые являются наиболее технологичным вариантом ревизионных окон. Тем не менее практически все пользователи, сделавшие выбор в пользу такого решения, утверждают, что такие затраты более чем оправданы. По их словам, простота и удобство использования этого вида продукции превосходят все ожидания.

Важно! Независимо от того, какой тип люка предпочитает владелец, его наличие значительно упростит ремонтные работы, а также регулярные проверки, предусмотренные правилами эксплуатации бытовых коммуникаций.

Крышка люка может быть облицована керамической плиткой, мозаикой или другими материалами

Скрытые люки под плитку: размеры и цены

Желая купить скрытый люк под плитку, каждый владелец старается выбрать наиболее подходящий вариант, ориентируясь на характеристики и стоимость модели. Рассмотрим, как определить размер скрытого люка под плитку и от чего зависит цена этого изделия.

Перед тем, как купить напорный люк для плитки, необходимо выполнить следующие работы:

  • В первую очередь необходимо решить, где именно будет располагаться люк. Так как его основная задача – обеспечить свободный доступ к коммуникациям, он должен располагаться соответствующим образом;
  • затем нужно измерить ширину и высоту плитки, которая используется для отделки стен;
  • исходя из размера плитки, рассчитывается необходимое количество для закрытия отверстия;
  • ширину и высоту люка ванной под плитку можно рассчитать, умножив необходимое количество плитки на ее размер. Эти простые математические расчеты помогут вам определить правильный размер люка.

Люк стальной способен выдерживать более высокие весовые нагрузки, чем алюминиевый

Диапазон цен на герметичные люки чрезвычайно велик и начинается от нескольких сотен рублей. Самые продвинутые и функциональные модели могут стоить до 16 000 рублей, если речь идет об изготовлении на заказ. Обычно, если необходимо сделать люк особого размера или формы, сначала вызывают замерщика. После передачи данных компания приступает к изготовлению, которое в среднем может занять от 3 до 10 дней.

Полезный совет! Одним из аргументов в пользу индивидуального заказа изготовления гермолюка является получение 12-месячной гарантии от производителя.

Как показывает практика, люки для плитки могут служить достаточно долго, если соблюдать некоторые рекомендации специалистов по выбору и эксплуатации:

  • если люк был установлен в проеме, то категорически запрещается оказывать значительное давление на поверхность его крышки. Это может привести к деформации, которая в дальнейшем не позволит полностью закрыть люк;

Некоторые модели люков оснащены газовыми амортизаторами для автоматического открывания

  • если устанавливается одностворчатая модель люка, то его ширина не должна превышать 70 см. Если этого размера недостаточно, чтобы закрыть проем, лучше использовать две створки;
  • нельзя по собственному решению монтировать напорный сантехнический люк под плитку на полу. Не будучи предназначенным для этого, он очень быстро выйдет из строя. Для этого в полу есть специальные люки для плитки с амортизаторами;
  • при транспортировке и хранении люк должен находиться в вертикальном положении во избежание деформации.

Размеры и цены люка-невидимки под плитку:

Производитель Размер люка, см Материал Тип крепления Выдерживает вес, кг цена, руб.
Ревизор 20x20x4 алюминий в стену н/д 1480
30x50x4 1860
30x30x3,5 сталь 8 2750
Лукер 40x40x4 5 3036
40x90x5 12,5 3861
Практика 20x40x4,1 алюминий 9 3890
Хаммер 30x50x6 23 4800
60x120x6 72 7500



Напорные люки Hammer: характеристики лучших моделей

Изделия Hammer одни из самых популярных на сегодняшний день и пользуются спросом благодаря огромному выбору моделей. Среди всего разнообразия есть две модели, которые работают с нажимным механизмом. Рассмотрим каждый из них подробнее.

Напорный люк Слава модель

Очень простой в установке и эксплуатации вариант, известный своей надежностью и долгим сроком службы. Стоимость «Славы» достаточно умеренная, что сделало его лидером в данной категории.

Напорные люки незаметны в интерьере ванной комнаты, так как не имеют ручек и присосок на поверхности

В этом люке использовано нововведение, ставшее впоследствии отличительной особенностью и можно сказать главным достоинством данной модели — продуманная система шарниров и соединений. Такое решение позволяет легко открыть люк, не прибегая к использованию ручек или присосок.

Для того чтобы открыть люк, достаточно слегка нажать на поверхность крышки с той стороны, где расположены защелки. Закрытие производится таким же образом. При этом петли в механизме расположены таким образом, что совмещение двери и проема происходит автоматически.

Связанная статья:

Трап в полу под плиткой: современное решение для ванной комнаты

Типы изделий, места установки. Подробная инструкция по установке водостока с перечнем дополнительных строительных материалов и инструментов.

Среди прочих технических особенностей люка модели Слава стоит отметить:

  • люк можно установить на абсолютно любой тип поверхности;
  • крышка люка

  • способна защитить коммуникации от влаги благодаря наличию специального изолирующего слоя;
  • модель обладает звукоизоляционными свойствами, что очень удобно, когда речь идет о необходимости установки в ванной или туалете;
  • возможность отказаться от использования ручек и присосок позволяет сделать люк совершенно незаметным;
  • для отделки люка можно использовать абсолютно любые материалы, в том числе искусственный камень и керамическую плитку, которые имеют значительный вес. Петли способны длительное время выдерживать значительную нагрузку, при этом не коробятся и не расшатываются. По мнению специалистов, толщина отделки может быть до 15 мм.

Поверхность дверцы люка может быть облицована керамической плиткой толщиной до 1,5 см

Полезный совет! Для данной модели люка допускается монтаж плитки большего размера, чем сама крышка люка, что позволяет избежать хлопотной подрезки.

Также стоит обратить внимание на то, что конструкция люка Слава может быть усовершенствована специальными газовыми амортизаторами, позволяющими открывать дверь автоматически.

Герметичный люк Zeus модель

В этой модели разработчики постарались сохранить все преимущества предыдущей версии, при этом немного изменив конфигурацию и улучшив некоторые аспекты. В первую очередь «Зевс» известен гораздо большей прочностью и надежностью, что было достигнуто благодаря добавлению дополнительных ребер жесткости. Благодаря этому конструкция способна выдерживать огромный вес.

Допустимые нагрузки на люк данной модели предполагают заполнение проема размером до 1600х1600 мм. При этом толщина укладываемой сверху керамической плитки может достигать 15 мм.

Пресс-люки выпускаются различных размеров, что дает возможность выбрать модель исходя из размеров плитки

Установка ревизионного люка под плитку своими руками

Установка напорного люка не представляет сложности, и с этой задачей вполне справится новичок. Единственное, на что стоит обратить пристальное внимание, это точность размещения всех элементов. Ведь даже небольшие отклонения могут спровоцировать появление перекосов, которые не дадут плитке уложиться должным образом. В результате штриховка будет видна на поверхности.

В первую очередь необходимо приступить к монтажу ревизионной оконной рамы, которая крепится заподлицо с поверхностью стены и фиксируется саморезами изнутри. Как правило, все крепления идут в комплекте с силиконовым герметиком.

В процессе крепления плитки к поверхности стены очень важно, чтобы вокруг отверстия оставалось свободное пространство, размер которого соответствует размеру плитки, которой будет закрываться крышка люка.

Важно! Чтобы плитка надежно держалась на поверхности крышки люка, необходимо оклеить не менее 70% площади каждой плитки. При этом со стороны, где расположены петли, облицовочный материал не должен выступать более чем на 4-5 см. Это необходимо для правильной работы механизма.

Схема установки прижимного люка под плитку

Что касается выбора места расположения смотрового окошка, то требование только одно – расстояние между отверстием и углом помещения должно быть не менее 80 мм. Этот стандарт установлен для того, чтобы предоставить выдвижному механизму достаточно места для работы.

Еще один важный момент, на который стоит обратить внимание в процессе работы, это затирка швов после окончания работ по укладке плитки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
