Совсем недавно нашей семье удалось приобрести хороший участок земли. На семейном совете приняли решение не строить большой дом, а использовать землю для выращивания ягод, овощей и фруктов. Для хранения заготовок и временного пребывания на дачном участке решили построить комфортный домик из сэндвич-панелей своими руками. Что так привлекло наше внимание в этом строительном материале? Это скорость возведения сооружения, возможность сэкономить финансы на закладке прочного фундамента и найме бригады профессионалов.

Знакомые порекомендовали обратиться в компанию ВРК1, где мы получили подробную консультацию и рекомендации по самостоятельному строительству дачного домика и выбору подходящего строительного материала. По нашему запросу был разработан проект с учетом пожеланий всех членов семьи.

Для наружных стен использовались сэндвич-панели из металлического профиля с наружной стороны и ОСП плиты с внутренней стороны. Для внутренних перегородок применяли панели из ОСП плит толщиной в 124 мм. В качестве утеплителя была выбрана минеральная вата. Толщина внешних стен 224 мм. Для крыши выбрали панели из профлиста с обеих сторон. Очень скоро на нашем участке появились качественно упакованные панели и элементы каркаса. Настало время начать монтаж сэндвич-панелей своими руками

ЧИТАЙТЕ ЕЩЕ: Установка кровли из профнастила своими руками

Стартуем

На помощь я пригласил своих лучших друзей. Так работать веселей и быстрей. До момента доставки панелей на площадку мы успели подготовить фундамент согласно разработанному проекту. Кроме ленточного малозаглубленного фундамента на участке появился временный санузел, бытовка, колодец с питьевой водой.

При закладке фундамента были сразу проложены канализационные и водопроводные трубы. Домик хоть и небольшой, но со всеми удобствами на случай необходимости задержаться на даче на несколько дней. Проведение всех работ тщательно сверяли с проектом, который разрабатывался с учетом установки деревянного каркаса. Фундамент возвышался над уровнем грунта на 30 см.

Сверху уложили слой гидроизоляции, а на него обвязочный брус сечением 150 на 250 мм. К основанию брус крепили анкерами.

Пол и потолочное перекрытие

Прежде чем решиться на самостоятельное строительство пришлось прочитать много материала и просмотреть большое количество видео о том, как установить сэндвич-панели правильно на каждом этапе строительства.

Для установки пола в качестве лагов и балок-шипов использовали деревянные брусья. Лаги сечением 50х200 мм укладывали в специальный паз-врубку обвязочного бруса на фундаменте. Для пола у нас была панель толщиной в 224 мм. Укладку панелей начинали с угла в ряд. Монтажной пеной заполняли паз и надевали на балку-шип. Хорошо прижимали, а потом фиксировали саморезами через каждые 150 мм. Работа несложная и интересная.

Стены

Установка стен дома началась с укладки лежня. С учетом размеров наших панелей мы использовали для направляющей доску размером в 50х200 мм. Лежень монтировали на обвязочный брус строго горизонтально и крепили саморезами через 350 мм отступая от края 10 мм.

Важно! Каждый этап работ проверять с проектом, что поможет избежать ошибок и точно следовать плану работ.

Первые сэндвич-панели стеновые своими руками начали устанавливать с угла.

1.
   Запенили нижний паз и надели на лежень. То же сделали со второй угловой панелью. Произвели выравнивание в вертикальных и горизонтальной плоскости. для крепления сэндвич-панелей к лежню использовали саморезы длиной в 35 мм через каждые 150 мм.
2.
   Панели между собой соединили с помощью квадратной доски. Все стыки запенивали. Для крепления по вертикали использовали саморезы длиной в 220 мм.
3.
   Между панелями обязательно вставляли брус сечением 50х200 мм. Все остальные панели устанавливаются быстро и легко. Работать понравилось даже подумываем организовать бригаду.
4.
   После того как полностью установили все стены, приступили к укладке обвязочного бруса в верхний паз сэндвич-панелей. Для этого паз заполняли пеной и крепили саморезами с двух сторон. Размер бруса для верхней обвязки 150х200 мм.

Поскольку мы заказывали проект в компании ВРК1 панели приехали на площадку с уже вырезанными под двери и окна проемами. На брус верхней обвязки прикрепили балки перекрытия с помощью кронштейнов.

Крыша из сэндвич-панелей

По проекту у нас крыша двускатная с упором стропил на мауэрлат. Мы не совсем были уверены, что знаем, как монтировать сэндвич-панели на крышу. Главная наша задача была, это не повредить полимерную поверхность кровельных элементов.

ЧИТАЙТЕ ЕЩЕ: Как выбрать подходящие сэндвич-панели

Установили стропила с учетом размеров панелей. Домик наш небольшой и, мы заказали изготовление кровельных панелей по размеру скатов. Это значительно облегчило монтаж. Посередине стропил установили распорные поперечины, чтобы осуществить более надежное крепление кровельных элементов. Наш дачный домик начал привлекать внимание соседей. Работы продвигались быстро без разного рода строительного мусора и пыли. Мы втроем проделали большой объем работ за короткий период.

Наш дом уже был практически готов. Для подачи сэндвич-панелей наверх взяли в аренду кран. Никаких особых сложностей с монтажом панелей не было. Крепление кровельных элементов к стропилам то же делали с помощью саморезов. Между панелями ставили уплотнители. Советуем обратить особое внимание на монтаж доборных элементов сэндвич-панелей. Они нужны практически на каждом этапе строительства. Без доборных элементов ваш дом не будет выглядеть привлекательно и надежно. Все элементы продаются в комплекте с сэндвич-панелями.

Домик получился аккуратный с идеально ровными стенами и крышей. После установки окон и дверей сняли защитную пленку с фасада. Внутри помещений отделка не заняла много времени и финансов. Теперь мы знаем, как крепить сэндвич-панели на всех этапах возведения дома. Помогли нам в этом компетентные специалисты компании ВРК1, к которым мы обращались за помощью во время строительства. Они могут профессионально установить сэнвич-панели.

Сэндвич панели своими руками, что для этого нужно?

• Главная

войти в систему

Добро пожаловат!Войдите в свой аккаунт

Ваше имя пользователя

Ваш пароль

Вы забыли свой пароль?

Политика конфиденциальности

восстановление пароля

Восстановите свой пароль

Ваш адрес электронной почты

Домой Отделочные Самостоятельное изготовление сэндвич панелей

Содержание:

Оглавление:

1. Метод кустарного производства: возможно ли?
2. Требования, предъявляемые к клею
3. Почему для производства необходимо специальное оборудование
4. Преимущества, которые дает оборудование

Потребность в СИП-панелях растет прямо пропорционально все увеличивающейся популярности этого материала: сегодня из него все больше возводится строений. Сэндвич панели – легкий материал, не требующий при монтаже применения мощной грузоподъемной техники. В составе готовой конструкции они хорошо справляются с теплозащитными и звукоизоляционными функциями.

Здание, построенное с их помощью, не требует сооружения мощного фундамента, что существенно уменьшает расходы.

Учитывая это, можно наладить выгодный бизнес, связанный с производством сэндвич панелей. Окупаемость вложений должна быть высокой: во время экономического кризиса застройщики стараются использовать методы, позволяющие меньше тратить средств на стройматериалы. СИП-панели, в данном случае, это то, что нужно.

Метод кустарного производства: возможно ли?

Изготовление сэндвич панелей своими руками, на первый взгляд, кажется делом простым. Достаточно взять плиты OSB толщиной 9 мм, поместить между ними теплоизоляционный материал, пароизоляционную пленку, склеить все это – и готово. Но необходимо помнить, что выбор утеплителя и его толщина – важный этап, требующий теплотехнических расчетов и учета среднегодовой температуры конкретной местности.

Кроме того, такой способ производства не удобен. Для личных нужд это не имеет смысла: можно сразу на площадке монтировать ограждающие конструкции в процессе строительства каркасного дома. Ручное производство с целью реализации самодельных сэндвич панелей не будет успешным по причине низкой производительности при отсутствии специального оборудования. Есть и другие нюансы, о которых будет рассказано далее.

Требования, предъявляемые к клею

Особые требования при изготовлении сэндвич панелей должны предъявляться к клею. Нельзя использовать любой, пусть даже очень хороший: важно, чтобы он не терял своих свойств в течение нескольких десятков лет (срок службы постройки) в условиях атмосферной влажности и при широком диапазоне температур воздуха. Кроме того, он должен быть абсолютно безвредным для человека после полимеризации. Этим требованиям соответствуют клеи от европейских производителей Kleiberit и Henkel: это полимерные составы Kleiberit 502.8, Macroplast UR 7228 и Macroplast UR 7229. С их помощью производятся СИП-панели не только в Европе, но также в США и Канаде.

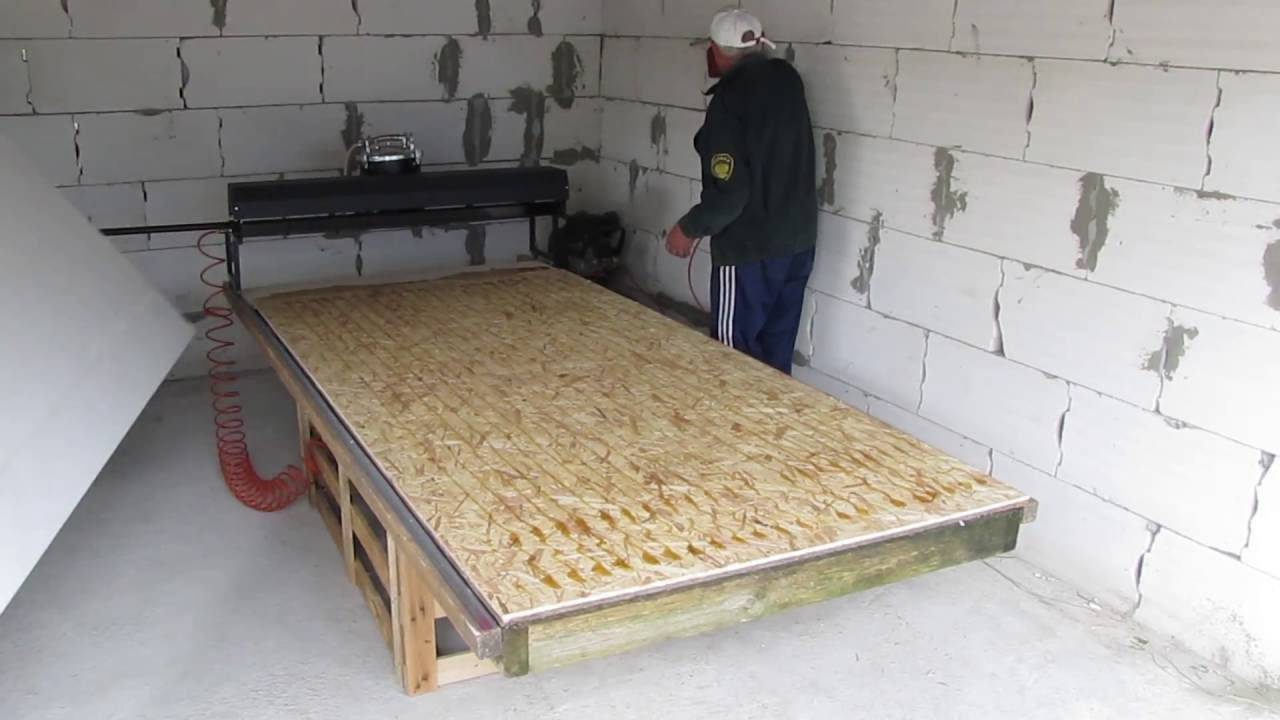

Почему для производства необходимо специальное оборудование

Причина первая. Процесс изготовления СИП-панели требует точного соблюдения времени протекания техпроцесса: распакованный клей должен быть использован в течение максимум 5 минут. После этого происходит его быстро протекающая полимеризация. Отвердевший клей не смывается ни одним из существующих растворителей. Очистка оборудования и инструмента в таком случае выполняется методом механическим либо путем нагрева до 400… 500 °С.

Причина вторая. Полимеризация клея происходит с обильным выделением пены и многократным увеличением его объема. В этот момент необходимо сильно сжать склеиваемые детали, что выполняется с помощью специального мощного пресса, способного создать усилие около 18 тонн. В противном случае склеивания не произойдет. Таким образом, становится очевидно, что производство сэндвич-панелей кустарным способом, без спецоборудования, невозможно в принципе.

Преимущества, которые дает оборудование

При использовании спецоборудования, которое стоит сравнительно недорого и окупается полностью после реализации около 500… 550 панелей, произведенных с его помощью, необходимо применение ручного труда не более двух человек. При этом линия способна производить одну готовую панель максимум за 10 минут. Клеи при этом используются как 5-ти, так и 10-ти минутные. Кроме того, специальное оборудование позволяет наладить производство мебельных сэндвич панелей и из фибролитовых плит — Green Board GB3.

Видео для наглядности.

Предыдущая статьяКак быстро и легко снять старые обои?

Следующая статьяМаркиза: как сделать своими руками?

плюсы и минусы, описание и виды, проекты и технология

Технология строительства дома из сэндвич-панелей не нова, но стала популярной в России только в последние годы благодаря развитию собственного производства материала и появление спроса на экспресс-строительство. Сделать дом из сэндвич-панелей своими руками вполне реально. Для достижения качественного результата следует изучить особенности материала, его плюсы и минусы, разобраться в правилах обращения с панелями.

Содержание

1. Описание сэндвич-панелей
2. Разновидности сэндвич-панелей
3. Преимущества и недостатки
4. Строительные проекты
5. Инструкция по строительству дома из сэндвич-панелей
6. Особенности монтажа

Описание сэндвич-панели

Сэндвич-панели трехслойные панели с высокой прочностью и низкой теплопроводностью.

Строительство зданий каркасным методом практикуется в странах Северной Европы уже несколько десятков лет, но здесь его достоинства оценили сравнительно недавно.

Сэндвич-панели представляют собой трехслойные панели, состоящие из двух наружных и одного внутреннего слоев. Наружные листы изготавливаются из прочных материалов, выполняющих несущую и защитную функции. Изготавливаются из огнеупорного пластика, алюминия, ОСП, магнезита, деревянных плит или ДВП. Внутри материалы с тепло- и звукоизоляционными свойствами. Наиболее распространены пенополистирол, пенополиуретан, минеральная вата.

Слои склеиваются с помощью специального двухкомпонентного полиуретанового клея, обладающего высокой адгезией, эластичностью и устойчивостью к перепадам температуры.

В продаже изделия со стандартизированными размерами и техническими характеристиками:

• высота — 250, 280 см;
• ширина — 125 см;
• толщина — 124, 174 и 224 мм
• теплопроводность — 0,020-0,043 Вт/м·К;
• плотность — 38-53 кг/м²;
• Гарантийный срок службы — 30 лет.

Для строительства кровли выпускаются специальные облегченные панели, длина которых может достигать 600 см.

Крепление панелей друг к другу

При выборе сэндвич-панелей для строительства следует обратить внимание на конструкцию, способ соединения и соединения панелей.

Изготовители выпускают пластины со следующими вариантами крепления друг к другу:

• Шпунтовый паз — стандартный тип.
• Secret-Fix — это скрытый замок с надежной защелкой.
• Z-Lock — состоит из двух наклонных шпилек и канавок, обеспечивающих полное уплотнение после соединения.
• Roof-Lock — обеспечивает сохранение контакта при тепловом расширении.
• Эксцентриковый замок — оснащен натяжным механизмом, позволяющим втягивать концы по периметру.

OSB практически нейтрален, ДСП и ДВП содержат определенное количество токсичных компонентов.

Разновидности сэндвич-панелей

Разновидности сэндвич-панелей — для хозяйственных построек и жилых домов

Панели классифицируют не только по составу и размерам, но и по назначению.

По функциональному назначению предметов различают следующие виды изделий:

• Для жилых домов. В производстве используется экологически чистое сырье с минимальным количеством вредных примесей. Стены из плит приспособлены для крепления внутренней и внешней облицовки.
• Для предметов домашнего обихода. Как правило, наружные слои выполнены из оцинкованной стали, а готовые поверхности не нуждаются в дополнительной отделке, но могут служить отличной основой для нанесения разного рода рекламной продукции.

Продукция подразделяется на следующие группы:

• Стена. Параметры адаптированы к высоте этажей здания (250 и 280 см), параметрам дверных и оконных проемов (120 см). Блоки отличаются своей толщиной и крепкими стенками, быстротой, удобством и надежностью соединения. Для несущих конструкций используются панели толщиной 224 мм, а для стен – более тонкие.
• Кровля. В зависимости от предполагаемой нагрузки толщина плит может быть 10-30 см, при длине 600 см и ширине 100 см. Такие размеры обеспечивают удобство сборки крыши любого размера и крутизны.

Каркасные дома хорошо зарекомендовали себя в условиях холодного климата, преобладающего на большей части территории нашей страны.

Двухэтажный дом с фундаментом можно построить за пару дней

Популярность построек данного типа объясняется преимуществами сэндвич-панелей:

• Низкая теплопроводность, которая сравнима с кирпичной стеной метровой толщины .
• Полная герметичность за счет использования эффективных замков.
• Легкость материалов, позволяющая обустроить легкий и недорогой фундамент.
• Стойкость к внешним факторам — влажности, перепадам температур, ультрафиолетовому излучению.
• Возможность строительства зданий в любое время года за счет отсутствия мокрых процессов.
• Эффективность строительства. При правильном подходе сделать это можно за несколько дней.
• Без усадки, что позволяет производить немедленную окончательную отделку.
• Быстрое время прогрева или остывания за счет отсутствия тяжелых, плотных, монолитных стен и перекрытий.

Наряду с достоинствами стандартный дом из сэндвич-панелей имеет недостатки:

• Срок службы ограничен 30 годами, после чего компоненты начинают терять работоспособность.
• Относительно низкая прочность по сравнению с конструкциями из дерева, кирпича и блоков.
• Эффект термоса благодаря полной герметизации. Необходимость обустройства надежной системы вентиляции.

Пожаробезопасность таких конструкций находится на среднем уровне, так как облицовочные плиты и полимерные наполнители поддерживают горение и при этом выделяют токсичные продукты.

Строительные проекты

Для ввода здания в эксплуатацию необходимо составить и представить в соответствующие органы грамотный проект, соответствующий действующим нормам. Самостоятельно сделать его сложно, но если почитать документацию, то вполне возможно.

Сэндвич-панели могут применяться для проектирования и строительства жилых домов высотой до трех этажей, зданий с мансардой и жилой мансардой, бытовок, сараев, летних кухонь, банных комплексов и гаражей. При возникновении трудностей при планировании лучше обратиться в специализированную организацию, которая сделает и согласует пакет проектной документации.

Инструкция по строительству дома из сэндвич-панелей

При строительстве рекомендуется придерживаться следующего алгоритма:

1. Разметка на местности. Обозначение границы строения, удаление с участка травы, кустарников, предметов быта и предметов.
2. Устройство фундамента. В зависимости от типа грунта, конфигурации и высоты здания изготавливают конструкцию ленточного, столбчатого или свайного типа. В последних двух случаях устанавливается ростверк.
3. Подготовка пиломатериалов. Его нужно разрезать на фрагменты нужной длины, обработать гидрофобизатором, антисептиком и антипиреном.
4. Напольное оборудование. Сначала укладываются и крепятся лаги, затем делается черновой настил. Для этого могут использоваться доски, ДСП или стеновые сэндвич-панели.
5. Сборка рамы. Сначала ставятся угловые стойки, затем промежуточные, потом обвязка. Ригели устанавливаются между опорами для дверных и оконных проемов.
6. Монтаж панелей. Начинается с одного из нижних углов. Крепление осуществляется вертикальными полосами с последовательным заполнением промежутков между стойками. После фиксации на брусе оставшиеся щели заполняются пенополиуретаном.
7. Укладка полов. Его также делают из бруса, который укладывают с интервалом, соответствующим ширине кровельных панелей. Монтаж осуществляется так же, как и на стены.
8. Устройство кровли. Как правило, используется двускатная крыша наслонной стропильной системы.
9. Установка окон и дверей. Крепление осуществляется к деревянным ящикам сквозным методом. Обращают на себя внимание горизонтальные и вертикальные конструкции.

В завершение выполняется оборудование системы вентиляции, внутренняя и внешняя отделка здания.

Особенности монтажа

При сборке каркасных конструкций крепления декоративно-облицовочных элементов необходимо выполнять на опорных стойках, чтобы не нарушать целостность панелей. Небольшие дома можно собирать без каркаса, используя жесткость плит и прочность замков. Учитывая ограниченную несущую способность панелей, специалисты рекомендуют делать перекрытия из бруса, используя в качестве утеплителя более дешевые материалы.

При соблюдении правил обращения с панелями можно построить прочный, удобный и долговечный каркасный дом в короткие сроки с минимальным количеством помощников.

Различия между панелями для чистых помещений ручной и машинной сборки

Перейти к содержимому

Предыдущий Следующий

Различия между сэндвич-панелями ручной работы и сэндвич-панелями машинного производства, используемыми в чистых помещениях?

В чем разница между сэндвич-панелями ручной работы и сэндвич-панелями машинного производства, используемыми в чистых помещениях?

Когда речь заходит о панелях для чистых помещений, используемых в Китае, все осведомленные лица знают, что это относится к сэндвич-панелям, панели могут служить в качестве стеновых перегородок и подвесных потолков чистых помещений, но знаете ли вы, как они выглядят и сколько у них типов?

В зависимости от типа конструкции существует два типа: сэндвич-панели машинного производства и сэндвич-панели ручной работы. Некоторые клиенты, с которыми мы встречались, часто задавали нам один и тот же вопрос? «Почему вы указываете более высокую цену, чем другой поставщик?» Каждый раз объясняю причины. Вот почему я хотел бы поделиться с вами этим постом сегодня.

Перед этим постом я хотел бы уточнить один факт, что, хотя сэндвич-панели ручной работы более широко используются в чистых помещениях, и я также настоятельно рекомендую их использовать нашим клиентам, некоторые клиенты все еще используют панели машинного производства. В этом посте я также расскажу, почему преобладает хэнд-мейд панно.

OUTLOOK

Во-первых, позвольте мне показать вам готовые изделия из панелей машинного производства и панелей ручной работы

Все сэндвич-панели, независимо от типа машинного или ручного изготовления, изготовлены из две основные части : одна представляет собой две стальные пластины толщиной 0,5 мм с предварительно нанесенным покрытием в виде двойных оболочек, другая представляет собой материал наполнителя (на фото выше показана минеральная вата в качестве наполнителя)

Как видно на фотографии выше, большая отличие кромка , другое отличие в том что видно какое заполнение из сэндвич панели машинного производства и никакие плиты не закрывают верхнюю и нижнюю стороны, а вот из самодельной панели нельзя, она полностью прилагается. Почему? Это связано со следующим пунктом, как сделана панель для чистых помещений? В нашем предыдущем блоге я собственно познакомил вас с тем, как делается панно ручной работы.

Производственный процесс

Ниже представлена ​​фотография линии по производству сэндвич-панелей из минеральной ваты

Позвольте мне объяснить, как производятся сэндвич-панели машинного производства. Как следует из названия, машинная панель изготавливается автоматически в течение всего процесса. Двухсторонние стальные пластины с предварительно нанесенным покрытием, двусторонняя кромочная пластина (высотой около 5 см) и блок из минеральной ваты движутся вперед внутри машины с одинаковой скоростью. В процессе работы двусторонняя стальная пластина также изгибается. как двусторонняя кромочная пластина. Поскольку некоторые части двух пластин перекрываются, и они сгибаются, соприкасаются и, наконец, соединяются друг с другом, тем временем клей наносится как на внутреннюю поверхность стальной пластины, так что поверхность из минеральной ваты и внутренняя стальная пластина с двойной оболочкой склеиваются с друг друга.

Если вы видели мой предыдущий блог (как изготавливаются панели для чистых помещений), вы можете увидеть, как рабочий вручную наносит клей на двухслойную стальную пластину и как они укладывают блоки минеральной ваты на стальные пластины с нанесенным клеем. Однако для панелей, изготовленных машинным способом, нанесение клея выполняется автоматически, поэтому, сравнительно говоря, панель ручной работы лучше, чем панель машинного производства, с точки зрения адгезионной способности. По нашему опыту, расход клея для панели ручной работы больше, чем для панели машинного производства. Большее количество клея означает большую адгезионную способность.

Двухпанельное соединение

Позвольте мне показать вам одну фотографию

Как вы можете видеть на фотографии выше, две левые две механические панели соединяются сами по себе, без участия других элементов. Однако правые две самодельные панели соединены друг с другом алюминиевым профилем.

Поскольку это похоже на китайский иероглиф «中» (буквально это означает ЦЕНТР или СРЕДНИЙ), мы, китайцы, называем это «中»字铝 (алюминий типа «+»)

Возможно, вы не думаете, что тип соединения значит слишком много. На самом деле это слишком много значит для современного чистого помещения, чистое помещение может на 100% соответствовать требованиям GMP, ВОЗ и смежных норм. Как мы все знаем, независимо от GMP, ВОЗ или других соответствующих норм для чистых помещений, панель для чистых помещений должна быть гладкой, ровной, с хорошей отделкой, без сбора пыли и т. д. На самом деле вышеупомянутый профилированный алюминий играет большую роль в чистых помещениях. сборка, так как соединяет не только две панели, но и панель и окно, панель и стеклопакет. Он может сделать панель к панели, панель к двери, окно к окну и панель к окну на 100% заподлицо в целом (толщина 50 мм). Позвольте мне показать вам несколько фотографий для этого.

Что мы видим на фотографиях выше?

1. Стеклопакет на 100% заподлицо со стеновой сэндвич-панелью ручной работы
2. Соединение окна с панелью и окна с окном с помощью алюминиевого профиля типа «+»
3. Ширина окна равна ширине стеновой панели
4. Окна и панели изготавливаются на заводе и собираются на стройплощадке.

Итак, теперь вы можете представить, как соединить машинную панель с окном и дверью? Посмотрим на фото ниже.

Что мы видим на фотографии выше?

1. Одинарное остекление, закрепленное в сэндвич-панели машинного производства
2. Ширина окна не совпадает с шириной стеновой панели

Недостатки сэндвич-панелей машинного производства

1. Так как окно не имеет стеклопакета, то не исключено, что стеновая панель и окно будут находиться на одном уровне, пыль может скапливаться на оконной раме.
2. Процесс установки стеновой панели и окна выглядит следующим образом:
3. Установить стеновую панель
4. Вырезать отверстие в стеновой панели для установки оконной рамы
5. Установить оконную раму. Оконная рама имеет двойной зажим, установите окно, защелкнув оконную раму на вырез и закрепив ее винтами

.

Из приведенного выше введения мы знаем, что с сэндвич-панелями, изготовленными машинным способом, невозможно удерживать стеновую панель и окно или дверь на 100% заподлицо, так как нет соединителя, такого как профилированный алюминий типа «+», чтобы соединить их вместе как одну часть и удерживайте их на одном уровне, вместо этого прорежьте отверстия в стеновой панели на рабочем месте и закрепите дверные или оконные рамы с двойным зажимом, чтобы дверная рама выступала из стеновой панели.
