Установка секционных ворот своими руками: пошаговая инструкция

Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.

Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.

Шаг 1. Замеры

Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис. 1).

рис. 1

Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.

рис. 2

Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.

рис. 3

Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.

Следующим шагом рассчитываем высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма:

• Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
• Если площадь воротного полотна более 8 м² — не менее 210 мм.

Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить боковые пристенки. Их ширина должна превышать 125 мм.

Шаг 2. Подготовка проема для монтажа секционных ворот в гараже

После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).

рис. 4

Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».

Во-вторых, нужно подготовить для установки ворот сам гараж:

• завершить отделку стен, на которые будут монтироваться ворота,
• очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
• расположить перемычку и боковые поверхности проема в одной плоскости,
• убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.

Популярные готовые решения

Секционные воротаГаражные ворота серии TrendВорота серии PrestigeТеплые гаражные воротаГаражные ворота с калиткойПодъемные гаражные воротаГаражные ворота с боковой дверью

• Секционные ворота
• Гаражные ворота серии Trend
• Ворота серии Prestige
• Теплые гаражные ворота
• Гаражные ворота с калиткой
• Подъемные гаражные ворота
• Гаражные ворота с боковой дверью

Шаг 3.

Монтаж секционных ворот своими руками

Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.

Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.

рис. 5

Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.

Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.

При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.

В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.

Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.

В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:

• работы, которые выполняются перед монтажом,
• сборка вертикальных направляющих и их крепление к проему,
• сборка и крепление горизонтальных направляющих к потолочным конструкциям,
• сборка и установка торсионного вала/пружин растяжения,
• монтаж нижней секции и полотна ворот без калитки,
• установка элементов управления воротами,
• регулировка натяжения пружин,
• установка ограничителя хода полотна и блока ручного подъема,
• снятие защитной пленки.

Шаг 4. Монтаж автоматики секционных ворот

Финальный этап установки секционных ворот — монтаж автоматики. Для начала следует приобрести направляющую рейку, так как она не идет в комплекте с приводом. Одно из лучших предложений на рынке — цепная рейка ALUTECH из стали, которая имеет толщину 1 мм (у большинства производителей — 0,8 мм), а также ребра жесткости. Благодаря данному решению ворота будут открываться плавно, без вибраций, что позволит продлить срок их службы, а также увеличить эксплуатационный ресурс автоматики. Если же вы хотите добиться бесшумной работы конструкций, советуем заказать ременную рейку ALUTECH, толщина профиля в ней тоже 1 мм.

Также обращаем ваше внимание на необходимость заранее позаботиться о проводке. Важно: проводить работы с электрикой без соответствующего опыта и квалификации опасно, лучше доверьте эту работу профессионалам.

Приступая к монтажу привода, внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота. Если перекосов и заеданий нет, можно переходить к установке:

• Намечаем ровно посередине потолка монтажную линию и при помощи кронштейнов закрепляем на ней рейку.
• Устанавливаем тягу. Данный элемент крепится к воротам и отвечает за бесперебойное открытие-закрытие ворот.
• Прикрепляем привод к рейке, подключаем его и настраиваем.

Готово! Теперь ворота можно открывать и закрывать, даже не выходя из авто.

Возможные неисправности при монтаже секционных ворот своими руками

Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта. И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:

Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.

Смотрите также

скидка до

15%

Акция «Специальные цены на гаражные ворота Trend»

Акция распространяется на ворота популярных размеров как с ручным, так и с автоматическим управлением.

• Новости
• Ворота

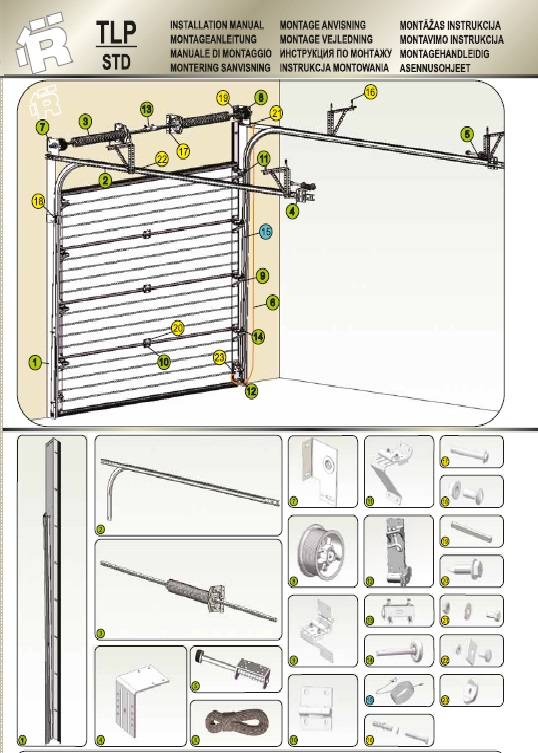

Установка секционных гаражных ворот

Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.

Дорхан

Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.

Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.

Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.

Официальная инструкция по сборке ворот Дорхан от производителя.

Yett 01

Yett 02

После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.

Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.

Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.

RSD 02

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Hormann

Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.

Каждый миллиметр должен быть выверен, малейших перекосов не допускается.

Инструкция по монтажу Hormann с
Z, L, N, H треками.

Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.

Монтаж электропривода ProMatic:

Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.
