Типы доводчиков на пластиковую дверь — как выбрать и установить?

Скрыть ↑

• Что нужно знать об устройстве?
• Другие виды доводчиков
• Как правильно выбрать?
• Как установить устройство?

Доводчик дверной для пластиковых дверей может оказаться полезным дополнением не только для конструкций, находящихся на улице, но и тех, которые установлены в помещении. Доводчик обеспечит плавное закрывание двери без лишнего шума, не позволит образоваться сквозняку из-за беспечности тех, кто бросает дверь открытой. Кроме этого, устройство не позволит конструкции открываться от порывов ветра, других нежелательных факторов. Установить его при желании можно самостоятельно.

к содержанию ↑

Что нужно знать об устройстве?

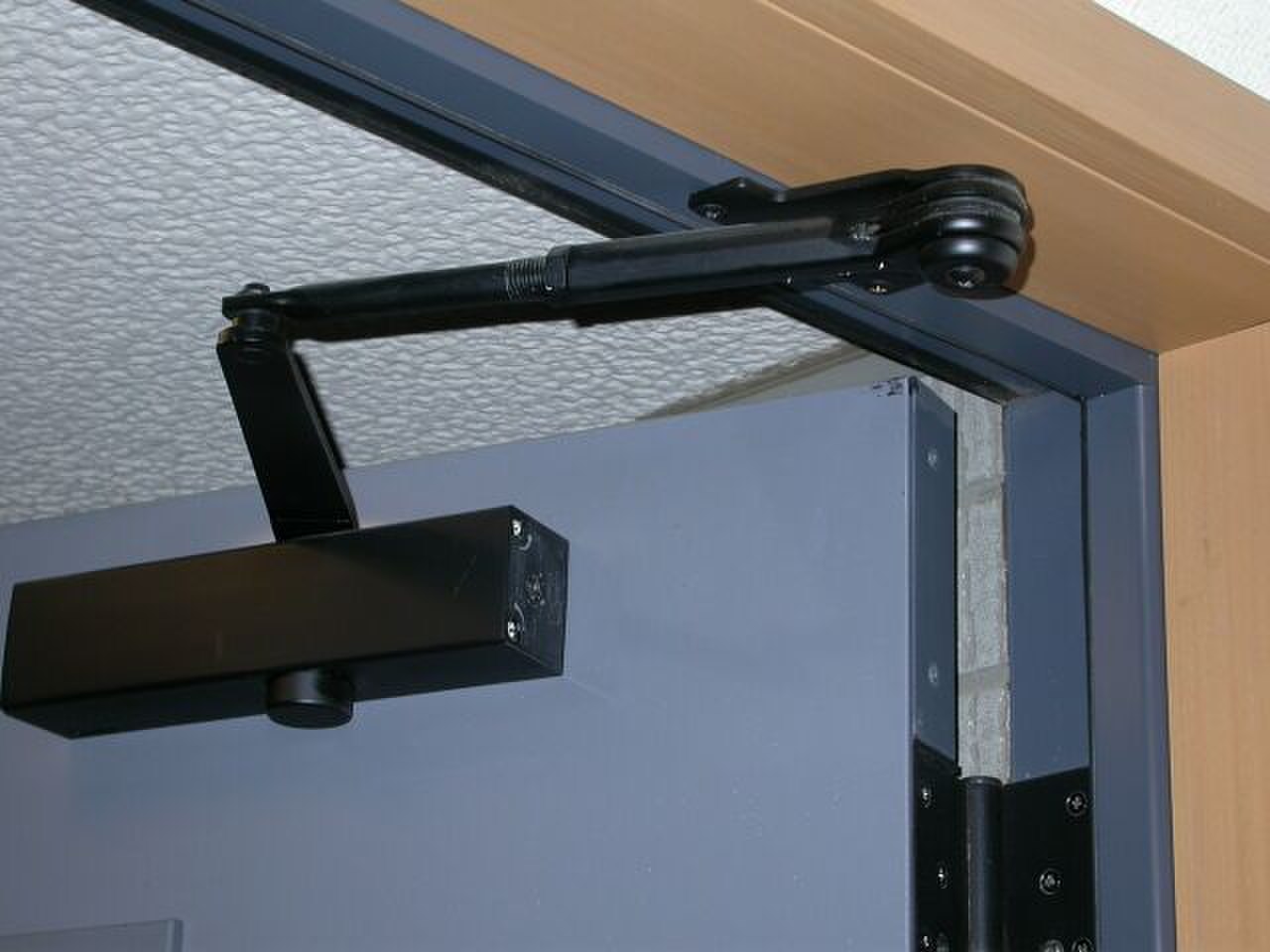

Устройство дверного доводчика несложное. Он не имеет большого количества сложных механизмов, и действие его основывается на накоплении энергии при открывании двери и расходе ее на прижим полотна к коробке. Чаще всего достигается это при помощи пружины, реже используется гидравлический контур. В этом случае механизм имеет реечную конструкцию, большую прижимную силу и стоит дороже. Принцип работы доводчика дверей с гидравлическим контуром следующий:

• Рычаг имеет специальную шестеренку, расположенную на его оси; когда дверь открывается, она проворачивается, и поршневая часть конструкции сжимает пружину.
• Когда воздействие на дверь прекращается, пружина начинает постепенно возвращаться в изначальное состояние, толкает поршень, шестеренка вращается, и рычажный механизм плавно закрывает дверь.

Какой доводчик выбрать для пластиковой двери

Для того чтобы устройство работало плавно, оно оснащается полостями и каналами, которые заправляются маслом. Плавность зависит от внутреннего просвета каналов, который можно регулировать.

Какой доводчик выбрать для пластиковой двери

Выбор доводчика для двери зависит не только от того, какой механизм вы хотите и на какую сумму рассчитываете, но и от массы и конструкции самой системы. Для тяжелых и массивных дверей требуются надежные доводчики, способные сдвинуть большую массу, для легкой межкомнатной можно обойтись несложным пружинным механизмом.

к содержанию ↑

Другие виды доводчиков

Кроме рассмотренного устройства, существуют и другие варианты устройств. Прежде чем сделать выбор для своего помещения, необходимо изучить, какие бывают доводчики для дверей, чем они отличаются, и какой принцип действия имеют.

Кроме гидравлического, который обычно можно увидеть на подъездных тяжелых дверях, часто используется доводчик с кулачковым механизмом. На оси такого устройства расположен специальный кулачок, он имеет сложную форму и оснащается роликами с двух сторон. Когда дверь открывается, элемент сжимает пружину, а при закрывании пружина возвращается в исходное положение, проворачивает кулачок и прижимает дверное полотно к коробке. Механизм можно регулировать, меняя геометрию кулачка. Этот тип доводчика можно разместить скрыто, что позволяет использовать его внутри помещений и не портить их внешний вид.

Решая, какой выбрать доводчик двери, можно обратить внимание и на следующее устройство: шарнирный доводчик с рычажной тягой. От других он отличатся тем, что оснащен тягой из двух колен и шарниром. Это простое и надежное устройство, которое подходит для многих типов дверей. Регулировать устройство также можно; к минусам можно отнести только заметность системы, поскольку скрыть ее от глаз не получится.

Интересным может быть и доводчик, обладающий слайдерной системой. Каналы такого прибора скользящие, рычаг нажимает ролики, перемещение которых незаметно, так как они находятся в специальном корпусе. Это удобное и эстетичное решение для жилых помещений. Доводчик не привлекает к себе внимание, не портит внешний вид интерьера.

Какой доводчик выбрать для пластиковой двери

к содержанию ↑

Как правильно выбрать?

Решая, какой доводчик выбрать для пластиковой двери, нужно учесть несколько параметров, как устройства, так и самой конструкции:

• Доводчики отличаются по способности выдерживать нагрузку. Брать лучше, ориентируясь на максимальные показатели. Например, если масса двери около 70 кг, покупать нужно доводчик не меньше, чем ЕN-4.
• Учтите особенности монтажа устройства, посмотрите, есть ли место для его размещения на вашей дверной конструкции.
• Если двери очень тяжелые, можно установить два доводчика в верхней и нижней части полотна.
• Установка доводчика на пластиковую дверь – не всегда легкая задача, по этому можно поинтересоваться в магазине, предоставляется ли услуга по монтажу.
• Не стоит покупать слишком большое устройство на маленькую, не тяжелую дверь, оно затруднит ее отпирание, сделает использование полотна неудобным.
• Если устройство будет установлено в неотапливаемом помещении, обязательно узнайте, можно ли использовать в нем выбранную вами модель. Не все доводчики для пластиковых дверей хорошо переносят холодную погоду и могут отказать в самый неподходящий момент.

к содержанию ↑

Как установить устройство?

Знание того, как правильно установить доводчик на пластиковую дверь, может пригодиться не только при самостоятельной установке, но и для контроля за работой специалистов, так как не все фирмы выполняют свою работу добросовестно.

Чаще всего решают купить доводчик на пластиковую дверь именно реечный гидравлический. Он небольшой, легок в обслуживании, подходит для большинства конструкций и легко устанавливается. Схема установки зависит от того, в какую сторону открываются двери. Если полотно открывается в ту же сторону, где размещен доводчик, потребуется закрепить его на дверном полотне, а рычаг к раме. Если дверь, наоборот, открывается наружу, корпус крепится к стене, а рычаг – к полотну. Следите за тем, чтобы винты устройства смотрели на петли двери.

Как установить доводчик на пластиковую дверь, гадать обычно не требуется, так как большинство производителей вкладывает в коробку с устройством инструкцию по его установке и настройке. Кроме этого, прилагается шаблон, который помогает разметить дверь под крепежи. Доводчик обычно прикручивается, и этим ограничивается его монтаж. После монтажа нужно проверить, как будет работать дверь, при необходимости доводчик настраивают. Важно, чтобы устройство было расположено ровно и смотрело нужную сторону.

Зная, как выбрать доводчик для дверей и установить его, вы сможете значительно сэкономить на работе мастера. Двери будут закрываться плавно и бесшумно, вы избавитесь от сквозняков, хлопков, вызванных ветром, значительно продлите жизнь дверной конструкции и петель.

Как установить доводчик на дверь: своими руками

Доводчик — узел, предназначенный для плотного притвора дверного полотна без резких ударов. Является аналогом ранее применяемых пружин. Применение механизма продлевает срок службы дверной фурнитуре, уменьшает шум при закрытии створок. Установка доводчика на дверь может быть выполнена самостоятельна. Для этого потребуется простейший инструмент и немного свободного времени.

Установка доводчика на металлическую входную дверь

Дверной доводчик может быть реализован на базе двух механизмов: с кулачковой и реечной передачей. Первый вариант потребует большее усилие для открытия, но отличается надежностью и долговечностью конструкции. Второй обеспечивает плавное перемещение полотна и сниженное усилие для открытия.

Монтаж доводчика на створку из металла реализуется следующими способами:

• накладное крепление. Устройство необходимо монтировать на внешней части полотна или коробки. Подходит для двери как жилых, так и промышленных помещений.
• потайная схема. В этом случае доводчик встраивается в дверь на стадии производства. После монтажа остается регулировка узла.
• напольное крепление. Конструкцию доводчика по заранее выполненным расчетам устанавливают на основание. Напольный метод монтажа может уменьшить угол открытия двери.

Порядок установки

Чтобы установка доводчика на дверь прошла быстро и правильно, необходимо учесть:

• сторону открывания дверного полотна;
• массу конструкции — на тяжелую металлическую дверь может потребоваться пара таких механизмов;
• доступность винтов или болтов для регулировки.

Ничего не должно мешать полному открыванию створки.

Место монтажа

Установить механизм доводки можно на наружные створки, входные двери и калитки, въездную железную или деревянную систему ворот. Применяемость — частные и коммерческие помещения.

Особенностью монтажа в условиях улицы является защита от осадков. Корпус обязательно изолируется для исключения коррозии и заклинивания доводчика.

Если внутри механизма применена не морозостойкая смазка, установка доводчика возможна только внутри помещения с положительной температурой.

Шаблон

Производители предусмотрели специальный шаблон для упрощения установки устройства. Он идет в комплекте, как и инструкция по его применению. Шаблон представляет собой трафарет с отметками профиля рычага и корпусной части. Указаны все точки, где будет крепиться доводчик.

В шаблоне учитываются все параметры:

• открывание двери — левая/правая сторона, изнутри или снаружи перемещается полотно;
• масса створки;
• предназначение доводчика и особенности его внутреннего конструктива.

Установка тем или иным способом распознается по линии на шаблоне — есть графические и цветовые отличия.

Начинается установка дверного доводчика с совмещения и фиксации шаблона на монтажное место. Это происходит путем совмещения горизонтальной красной линии с краем дверного полотна. Вертикальная черта соотносится с осевым положением петель — ее потребуется наметить, чтобы не допустить ошибку. Крепить шаблон можно на скотч.

Монтажные отверстия

На шаблоне указываются отверстия под механизм доводки. Они соответствуют указанному типу устройства. Если шаблон универсальный для нескольких типов доводчиков — открываем инструкцию и сверяемся с маркировкой нужных отверстий. После при помощи керна переносим метки для сверления на створку и коробку двери. Сверло подбирается по размеру крепежных элементов. Всего необходимо подготовить 4 отверстия — пара удерживает блок доводчика, а другая пара — рычаг. После того, как воспользовались шаблоном, можно его удалить.

До начала крепления корпус отсоединяется от рычага. Необходимо открутить гайки и извлечь болт, соединяющий две части доводчика.

Установка

Установка доводчика на металлическую дверь может незначительно отличаться — это связано с производителем, классом устройства. Потребуется ознакомиться с приложенной документацией для уточнения нюансов монтажа. Не потребуется докупать какой либо крепеж — в комплекте есть все.

В просверленные отверстия с помощью крепежа устанавливается блок механизма и рычаг. Далее необходимо собрать устройство в единую конструкцию — для этого рычаг соединяется с блоком с помощью гайки и болта. В отдельных вариантах это шпилька и болт. Чтобы резьбовое соединение не раскрутилось, допускается использовать фиксатор резьбовых соединений в виде геля.

Штангу регулировки и настройки потребуется устанавливать отдельно. Когда нужная длина установлена, тяга и рабочий рычаг можно собрать воедино на закрытом дверном полотне. Это можно сделать руками, соединив вместе и сдавив до характерного щелчка.

После можно поставить заглушки и протестировать, правильно ли удалось поставить все рабочие части доводчика. Если все сделано верно, то полотно должно плавно и равномерно открывать без прикладывания дополнительных усилий. Притвор двери должен происходить равномерно, за счет усилия в механизме доводчика. Не должно быть рывков, скрипа и заедания.

Как правильно установить доводчик на дверь (видео)

Рычаг и тяга

Соединение рычага и тяги выполняется только после установки заданного положения — от него зависит скорость закрытия двери и нагрузка на механизм доводчика. Длина тяги и ее положение задается при помощи длинного штифта с резьбой. Так как тяга состоит из двух частей, при повороте штифта будет происходить линейное увеличение размера.

Создание максимально плавного хода происходит за счет перпендикулярного положения тяги к створке. В этом случае штифт нужно ввернуть и укоротить тягу. Если, например, в двери есть защелка, потребуется увеличить сопротивление. Тогда тяга раскручивается и за счет увеличения длины будет приложено большее усилие со стороны механизма доводки.

Регулировка и настройка

Для регулировки доводчика на входной металлической двери после установки и в процессе использования предусмотрены два винта. Их расположение может отличаться — каждый производитель отражает точное место размещения в инструкции. Чаще всего винты располагаются с лицевой части корпуса доводчика. Для скрытия может быть установлена декоративная крышка.

Принцип настройки таков: увеличение скорости и силы притвора достигается за счет вкручивания винта.

При регулировке своими силами не нужно спешить. Следует плавно, примерно по четверти оборотов проворачивать винт — так меньше шанс сбить балансировку и испортить доводчик. Затягивание винтов в крайнее положение может вызвать поломку механики устройства и протечку масла.

Настройка должна выполняться и в профилактических целях — при смене сезонов. За счет загустевания масла может снижаться рабочая скорость доводчика. Регулировка поможет продлить срок его службы.

Особенности

Нюансы монтажа доводчиков проявляются при работе с тяжелыми створками или межкомнатной дверью. В этом случае закрепить конструкцию можно с помощью дополнительных пластинок и уголков. Некоторые комплекты включают их, но при отсутствии данные элементы легко докупить.

При нестандартных условиях установки можно придерживаться следующих советов:

• применение уголка оправдано для глубоких проемов;
• для дверных полотен с декором из стекла или объемной резьбы возможно крепление доводчика не на полотно створки, а на монтажную пластину;
• если двери больше коробок, но корпус доводчика монтируется с помощью монтажной пластины.

Применимость пластины и монтажного уголка зависит от условий конкретного объекта: ширины проема, массы полотна, класса доводчика.

Проблемы и их устранение

При эксплуатации устройств доводки могут проявляться различные неисправности. Особенно часто это происходит на объектах с огромных циклом открывания и закрывания в холодное время года. Поломки могут иметь очевидный внешний характер и скрытые признаки.

К таким проблемам относятся:

1. Течь масла. При небольшом дефекте уплотнения можно обойтись герметиком или клеем по типу холодной сварки. Если же произошло полное разрушение части механизма — необходима замена.
2. Излом крепежа. Исправляется заменой крепежных частей на аналогичные по размерам. Крепление и место установки доводчика остается прежним.
3. Нарушение режима работы. Изменение в скорости и усилии доводки исправляется с помощью регулировочных винтов и инструкции.
4. Износ узлов доводчика. Диагностику неисправности можно проводить самостоятельно, по итогу потребуется замена узла (в зависимости от модели) или блока доводчика целиком.

Как установить доводчик на дверь своими руками

Порядок сборки и крепления доводчика имеет общий принцип как на металлический, так и на деревянный проем. Порядок выполнения работ рассмотрен на примере с железной дверью, разберем подробнее схемы монтажа и нюансы установки на калитку.

На заметку. Скрытый доводчик требует только соединения и настройки — процедуры крепления выполнены производителем.

Все схемы монтажа

Схема установки выбирается исходя из направления открывания дверной створки и ориентации петель. Выделяются 3 схемы.

Классический

Данный вариант чаще всего используется при установке доводчиков. Оптимально применять на межкомнатных створках. Устройство крепится вне комнаты, корпус доводчика фиксируется на полотне, а рычаг приходится ставить на наружный косяк вверху. Дверь будет открываться вне помещения на себя. Когда створка закрыта, рычаг перпендикулярен двери.

Плюс: дверь открывается на полную, притвор с максимальным усилием от доводчика.

Минус: нельзя прикрутить на дверь из стекла, рычаг выглядит некрасиво.

Верхний метод

Методика противоположна классическому порядку установки. Порядок закрепления перевернут: крепления корпуса выполняются на косяк, а рычаг устанавливается на створке. Расположение механизма — внутри помещения, наружное открывание двери. Способ предполагает антивандальную систему и подойдет для входных дверей. Устанавливаться на межкомнатные двери по верхнему методу доводчик может при необходимости — если первый способ не подходит.

Плюсы: небольшой процент потери мощности механизма — не более 10%, близкий к максимальному угол открытия створки. Отлично подойдет для легких створок.

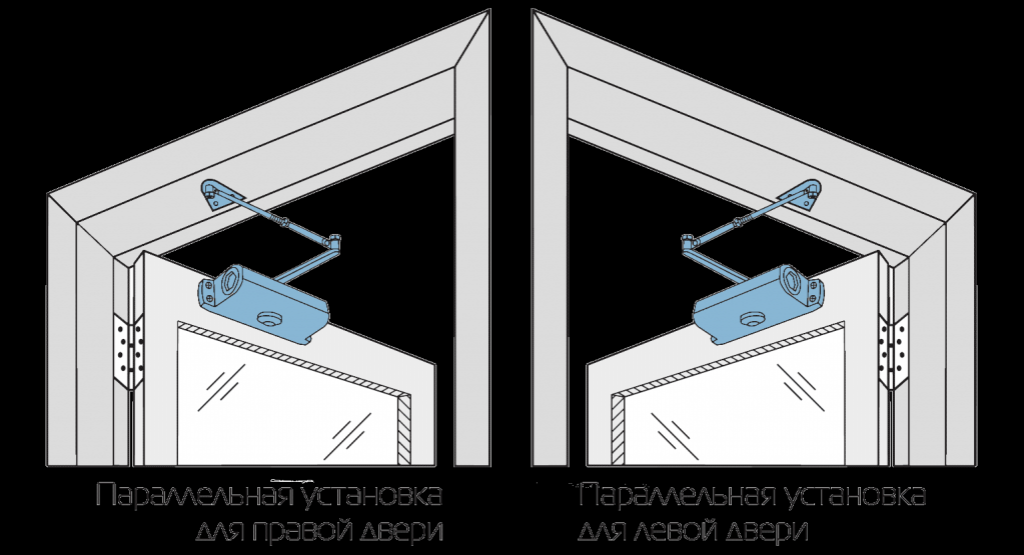

Параллельный

Нестандартная методика крепления доводчика. При параллельной схеме механизм фиксируется внутри помещения, открытие створки — наружу. Блок доводчика необходимо повесить на полотне двери, рычаг с использованием кронштейна фиксируется на верхнем косяке. В закрытом положении сложенный рычаг — параллельный полотну.

Вешать механизм по данной методике можно как в жилых домах, так и в коммерческих помещениях. Удобно использовать, если стандартная методика не реализована из-за боковой стены или две двери стоят в одном проеме.

Плюсы: вписывается в интерьер, нет ограничений по месту установки.

Минус: падение мощности доводчика, угол открывания снижен, усложнение процесса установки.

Применяя любой из этих методов и последовательность работ по установке доводчика на металлическую створку, можно реализовать монтаж практически на любом дверном проеме. Собрать и отрегулировать устройство можно в течение часа.

Монтаж на калитку

При сборке доводчика на уличной калитке есть ряд нюансов:

1. Необходимо использовать уличный механизм. Под цели помещения чаще всего используют неморозоустойчивые внутренние доводчики. Для улицы же потребуется приобрести пневматическую модель. Отсутствие масла исключит эффект торможения двери в морозные дни.
2. Если у калитки нет верхней перекладины, монтаж выполняется на боковую стойку. Крепежная пластина поворачивается вдоль бокового профиля и тяга фиксируется на нем. Будет незначительное падение мощности, но функциональность полностью сохранится.

На заметку. Можно добавить немного уплотнителя, чтобы исключить удар двери о косяк при закрытии. Это увеличит срок службы доводчика.

Доводчик является полезным и технологичным элементом дверных систем. Инструкция и полный крепежный комплект позволяет производить установку и обслуживание своими руками. Важно соблюдать правила монтажа и тогда механизм будет исправно работать гораздо дольше заявленного гарантийного срока.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Как установить доводчик на пластиковую дверь своими руками: пошаговая видео инструкция

В процессе эксплуатации пластиковой двери часто возникает вопрос, как продлить срок ее службы? Если дверь часто захлопывается или она резко закрывается от сквозняков, то рекомендуется установить на пластиковую дверь специальный доводчик. Следующая задача, стоящая перед владельцем, это его правильный выбор и установка.

Регулировка доводчиков после установки

Невозможно правильно установить доводчик для входных или межкомнатных дверей без завершающего этапа — регулировки и последней настройки. Первоначальная установка не всегда позволяет обеспечить правильную работу оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит при смене сезонов.

Первое, на что следует обратить внимание, это скорость движения двери:

• Если полотно открывается слишком медленно, то отрегулируйте пружину доводчика.
• За его сжатие отвечает специальная гайка, отмеченная в инструкции специальной буквой или цифрой.
• Головка клапана поворачивается, следуя инструкции, по часовой или против часовой стрелки, но не более чем на 2 оборота в одну сторону.

Обычно в доводчиках есть 2 регулировочных клапана. Третий клапан встречается в редких моделях. Если первый отвечает за регулировку скорости, то второй служит для плотного закрывания двери – шпингалет. Третий клапан отвечает за перемещение полотна конструкции под углами 90 или 80 градусов.

Функция фиксации позволяет зафиксировать дверь в открытом положении под заданным углом (обычно 90 градусов). Однако не все дверные доводчики им оснащены. При необходимости опцию можно приобрести вместе с механизмом или установить позже при необходимости.

Внимание! В процессе эксплуатации многие доводчики нуждаются в замене масла, так как оно может терять свою вязкость в процессе эксплуатации и воздействия перепадов температур.

Масло рекомендуется менять не реже 2 раз в год — летом и зимой. То же самое относится и к движущимся частям, которые смазываются специальным маслом.

Назначение механизма

Разберемся подробнее, как устроен доводчик, и какую функцию он выполняет. Это устройство, обеспечивающее постепенное плавное закрытие двери до полного ее нажатия. Это создает множество удобств и приоритетов:

• бесшумное движение полотна;
• всегда плотное закрытие двери;
• выполняющие функцию сохранения тепла в холодную погоду;
• в некоторых случаях обеспечивает автоматизацию проектирования.

Недавно выпущенные и усовершенствованные изделия имеют функции вентиляции и блокировки.

Что нужно знать об устройстве?

Устройство доводчика простое. Он не имеет большого количества сложных механизмов, а его действие основано на накоплении энергии при открытии двери и расходе ее на прижатие створки к коробке. Это чаще всего достигается с помощью пружины, реже применяется гидравлическая схема. При этом механизм имеет реечную конструкцию, большую прижимную силу и стоит дороже. Принцип работы доводчика с гидравлическим контуром следующий:

• Рычаг имеет специальную шестерню, расположенную на его оси; при открытии двери она поворачивается, а поршневая часть конструкции сжимает пружину.
• Когда воздействие на дверь прекращается, пружина начинает постепенно возвращаться в исходное состояние, толкает поршень, вращается шестерня, и рычажный механизм плавно закрывает дверь.

Какой доводчик выбрать для пластиковой двери

Для того, чтобы устройство работало бесперебойно, оно оснащено полостями и каналами, которые заполнены маслом. Гладкость зависит от внутреннего просвета каналов, который можно регулировать.

Какой доводчик выбрать для пластиковой двери

Выбор доводчика зависит не только от того, какой механизм вы хотите и на сколько рассчитываете, но и от массы и конструкции самой системы. Для тяжелых и массивных дверей требуются надежные доводчики, способные перемещать большую массу; для светлого интерьера можно обойтись простым пружинным механизмом.

Как правильно выбрать?

Решаем, какой доводчик выбрать для пластиковой двери , нужно учитывать несколько параметров, как устройства, так и самой конструкции:

• Доводчики различаются по способности выдерживать нагрузку. Лучше брать, ориентируясь на максимальную производительность. Например, если масса двери около 70 кг, вам нужно купить доводчик не меньше, чем ЕН-4.
• Учитывайте особенности установки устройства, смотрите, есть ли место для его размещения на вашей дверной конструкции.
• Если двери очень тяжелые, можно установить два доводчика вверху и внизу полотна.
• Установка доводчика на пластиковую дверь не всегда простая задача, поэтому можно уточнить в магазине, предоставляется ли услуга по установке.
• Не стоит покупать слишком большое устройство для маленькой, не тяжелой двери, это затруднит ее отпирание, и сделает использование полотна неудобным.
• Если прибор будет устанавливаться в неотапливаемом помещении, обязательно проверьте, можно ли использовать в нем выбранную вами модель. Не все доводчики для пластиковых дверей хорошо переносят холода и могут выйти из строя в самый неподходящий момент.

Функции доводчика

Некоторые типы дверных доводчиков имеют специальные функции, которые могут быть полезны:

• Регулируется по 2 спектрам. Вы можете отрегулировать базовую скорость закрывания и скорость захлопывания, когда требуется большее усилие, чтобы дверное полотно захлопнулось полностью.
• Устройство может иметь фиксированное положение. Такая функция пригодится на складах, если вам нужно пронести через дверной проем огромное количество произведенной продукции за определенное время. При этом дверь постоянно открыта, а когда в ней нет необходимости, она отпирается и закрывается.
• Используемые механизмы имеют амортизирующие функции, что позволяет увеличить тягу при работе в определенном положении двери.

Разновидности доводчиков

Исходя из специфики крепления, доводчики могут быть 3 видов, при этом любой из них имеет преимущества и недостатки. Крепление доводчиков разного типа имеет свои особенности.

Доводчик, расположенный в верхней части двери, может быть установлен в офисе или любом другом помещении. Их преимущества – низкая цена и обычная конструкция, поэтому такие устройства необходимы. Верхние доводчики бывают рычажными или раздвижными.

Верхний доводчик

Напольный доводчик представляет собой механизм, устанавливаемый в нижней части двери. Его недостатки – высокая цена и сложный монтаж, что делает этот доводчик наименее популярным. Для установки таких устройств нужно учитывать их наличие еще на этапе проектирования. Такие механизмы предпочтительны при работе со стеклянными дверями, когда просверлить отверстие проблематично.

Доводчик напольный

Доводчики скрытого монтажа – дорогая, но эффективная конструкция. О том, что они установлены, можно только догадываться, ведь они размещены внутри дверного полотна, что не портит внешний вид. Для их обустройства подходят двери шириной от 40 мм.

Скрытый доводчик

Способы крепления

К сожалению, доводчик не всегда крепится по стандартной технологии, и опытные специалисты используют несколько способов крепления.

• В угол. Крепление такой детали к коробке производится только горизонтально, а затем к ней крепится рычаг. Либо корпус устройства укрепляется на уголке, а рычаг прикручивается к двери;
• На монтажной пластине. У этого метода есть три решения:

1. Пластина устанавливается на верхний край дверного полотна так, чтобы его край немного выступал за его пределы, и к нему крепится доводчик. Рычаг смонтирован в коробке.
2. Пластина вместе с корпусом устройства крепится к дверной раме, а рычаг к двери.
3. Площадь ската увеличена пластиной и к ней прикреплен рычаг. Расположение коробки стандартное.

Это принципиально! Существуют и более распространенные модели доводчиков, представляющие собой регулируемую пружину. Они устанавливаются на петли дверного блока.

Как вы уже убедились, установка дверного устройства может производиться несколькими способами, какой из них использовать решать вам. Если процесс установки показался сложным, то рекомендуется обратиться за помощью к специалистам.

Нюансы нестандартной установки

В некоторых условиях возникает необходимость нестандартной установки, когда места для креплений и способ установки отличаются от обычных. Это может понадобиться при обустройстве межкомнатных дверей или тяжелых полотен. В одних моделях они поставляются в базовом комплекте, а в других случаях приобретаются отдельно:

1. Если дверной проем достаточно глубокий и в него не помещается плечо рычага, используется дополнительный уголок.
2. В некоторых случаях потребуется применить обратную схему, и установить уголок вместе с корпусом.
3. Специфическая конструкция двери часто не позволяет закрепить корпус доводчика. В этих случаях используется монтажная пластина.
4. Если лезвие выступает за пределы рамы, для выравнивания корпуса используется монтажная пластина.

При выборе накладки или уголка необходимо учитывать конструкцию створки и размеры доводчика.

Особенности установки скрытых доводчиков

Врезные модели могут быть напольными, накладными и навесными. Первая разновидность предназначена для стеклянных конструкций, но иногда применяется для пластиковых и деревянных дверей. Установка такого доводчика осуществляется вместе с установкой двери. Верхние элементы требуют повышенной точности соблюдения инструкции и аккуратности. Перед монтажом элемента в полотне делаются отверстия, куда будет помещаться корпус.

Специфика установки таких изобретений напоминает крепление рычага. Но если толщина дверей относительно небольшая, от этой разновидности нужно отказаться.

Петли дверные с доводчиком

Устройства со встроенным доводчиком относятся к группе напольных механизмов – напольные модели востребованы при обустройстве межкомнатных дверей, так как обеспечивают стабильную скорость движения конструкции.

Не стоит монтировать петли на массивные изделия из дерева, пластика и металла.

Общая информация

Доступны дверные доводчики в различных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Чем отличаются продукты?

В зависимости от особенностей установки

• Скрытые устройства. Корпус механизма помещается в коробку или дверное полотно. Установка доводчиков данного типа требует профессионального подхода (практический опыт, специальные инструменты). Их монтируют только на двери, створки которых имеют толщину не менее 40 мм.
• Напольные модели. Их установка осуществляется в процессе обустройства полов, так как «корпус» устройства размещается под настилом. В частном секторе изделия этой группы используются крайне редко.
• Накладные расходы. Самые распространенные варианты в быту. Установить такой доводчик своими руками достаточно просто. Даже при отсутствии опыта это займет не более получаса.

По типу механизма

• Зубчатая рейка + гидравлика. «Рабочим» элементом в доводчиках этой группы является пружина.
• Кулачковые модели. Такие изделия устанавливаются в жилищах гораздо реже.

По тяге

Эта характеристика называется по-разному — усилие закрывания, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки устройства.

Несколько советов по эксплуатации доводчика

Чтобы продлить срок службы доводчика, необходимо соблюдать некоторые правила его эксплуатации. Во-первых, нельзя «помогать» холсту быстрее открываться и подкладывать под него предметы. Пока не разрешается вешать на дверь или доводчик. Об этом следует предупредить молодых членов семьи, так как они любят играть, повесив на дверную конструкцию.

При несоблюдении простых правил в доводчике начнут портиться сальники, изнашиваться поршень. Восстановление таких механизмов потребует некоторых усилий.

Штормовой доводчик — как заменить?

Доводчики штормовых дверей предотвращают неосторожное раскачивание штормовых дверей и дверей-сеток или их распахивание при сильном ветре. Эта короткая статья и видео покажут вам, как установить их за 15 минут или меньше!

(Следующее содержимое содержит некоторые партнерские ссылки.)

Список инструментов:

Комбинация дрели и шуруповерта 20 В

Набор сверл

Универсальная отвертка

Список материалов:

ДОВОДЧИК WRIGHT имеет отличные отзывы и отличную цену!

TOUCH N’ HOLD также имеет хороший «ступенчатый» доводчик:

Обзор установки доводчика Storm

Компоненты рычага доводчика.

Дверные доводчики Storm играют важную роль в защите вашего дома. Без них штормовые двери и двери-ширмы неизбежно распахнутся. Нередко при этом повреждаются подъезды, сайдинг, наружная отделка. Не говоря уже о самих штормовых дверях!

По этой причине я твердо убежден, что на каждую штормовую дверь и сетчатую дверь должен быть установлен по крайней мере один дверной доводчик. Конечно, два доводчика лучше! К счастью, в последнее время доводчики стали чрезвычайно доступными.

Пара выдающихся производителей дверных доводчиков

Wright Products и аналогичные компании предлагают дверные доводчики для легких и средних условий эксплуатации по цене 20 долларов или меньше. Эти доводчики можно использовать по отдельности для более легких дверей или парами для более тяжелых дверей.

Такие компании, как Andersen и Emco, предлагают доводчики более высокого качества, которые поставляются с замковыми механизмами, заменяющими старые замки с язычком.

В любом случае цвета могут варьироваться, но установка практически одинакова. Итак, выберите доводчик, который соответствует вашему бюджету и цвету, который будет сочетаться или гармонировать с вашей дверью, и вы готовы к установке!

Шаг 1. Определите местонахождение дверного доводчика

В зависимости от того, какой тип дверного доводчика вы используете, вы можете установить дверной доводчик сверху или снизу двери.

Дверной доводчик полностью установлен на верхней направляющей двери.

Используете ли вы доводчик со «ступенчатым переключателем» (который можно заблокировать, нажав на кнопку)? Если это так, установите дверной доводчик в нижней части двери. Или вы используете одинарный доводчик с ручным замком? Если да, то вам, вероятно, лучше установить в верхней части двери для облегчения доступа.

Вам нужны два доводчика?

Важно, ваша штормовая дверь особенно тяжелая? Хуже того, вы живете в очень ветреной местности? Если это так, вам следует установить дверной доводчик в  оба адреса .

Двойные доводчики обеспечивают дополнительную безопасность. Они в значительной степени гарантируют, что дверь никогда не распахнется или не закроется слишком сильно. Если вы часто чувствуете, как ветер тянет вашу дверь, или вы слышите, как она гремит и стучит во время шторма, подумайте о том, чтобы удвоить доводчики.

Шаг 2: Установите кронштейн косяка

Совместите кронштейн косяка дверного доводчика с верхней направляющей двери.

«Косяк» для доводчика представляет собой треугольный компонент, который крепит доводчик к дому.

Как следует из названия, кронштейн для косяка крепится непосредственно к дверному косяку. Это плоское лицо, перпендикулярное самой двери. Ваши дверные петли прикручены к косяку. Его положение определяет расположение и функцию всего дверного доводчика. Следовательно, очень важно установить его в нужном месте.

Расположение доводчика очень важно

Доводчик можно установить сверху или снизу двери. В любом случае обязательно выравнивайте кронштейн косяка с центром дверной рейки. Рейка — это кусок дерева, который проходит горизонтально вверху и внизу двери. (Вертикальные части двери называются «стайлами»)

Установите скобу косяка на 1/4 дюйма назад от переднего края косяка. То есть край, ближайший к штормовой двери. Убедитесь, что закругленная лампочка на конце указывает на дверь.

Кронштейн дверного доводчика с зазором 1/4″.

Отметьте, просверлите и прикрепите скобу дверного доводчика

Во-первых, поднимите скобу в идеальном месте. Затем карандашом нарисуйте круги в отверстиях для шурупов. Теперь отложите кронштейн в сторону. Таким образом, вы можете легко просверлить направляющие отверстия по этим карандашным отметкам с помощью сверла 1/8″.

Когда отверстия просверлены, просто верните кронштейн на место и закрепите его, ввернув винты в направляющие отверстия. Предварительная разметка и предварительное сверление делают все это намного проще. Наличие дрели и шуруповерта тоже помогает! См. ссылку выше.

Шаг 3: Штифт доводчика в сборе

Вставьте маленький штифт доводчика в кронштейн косяка доводчика и гидравлический рычаг.

С установленным кронштейном косяка войдите в дом и закройте дверь . Вставьте сплющенный стержень рычага доводчика в прорезь на кронштейне косяка.

Короткий штифт , входящий в комплект поставки. Совместите отверстия на кронштейне косяка и стержне доводчика двери. Вставьте этот штифт сверху вниз через эти отверстия. После этого можно просто позволить дверному доводчику повиснуть там. Убедитесь, что кронштейн косяка надежно закреплен.

Кстати, некоторые дверные доводчики поставляются с маленькими резинками, которые надеваются на нижнюю часть этого штифта. Резинка не даст шпильке выскочить. Но в большинстве случаев только гравитация удерживает булавку на месте.

Шаг № 4: Приколите и установите дверной кронштейн

Отметьте места для винтов на кронштейне рычага доводчика.

Прикрепите небольшой прямоугольный «дверной кронштейн» к другому концу доводчика. Используйте более длинный штифт из комплекта. Плоская поверхность этого кронштейна должна непосредственно касаться плоской направляющей двери.

Поверните рычаг доводчика вверх, пока он не станет параллельным кронштейну косяка. Попросите кого-нибудь посмотреть на него с расстояния, чтобы сказать, когда он выглядит ровно.

Когда дверной доводчик займет наилучшее положение, нарисуйте карандашом отметки в отверстиях для винтов на скобе. Отведите дверной доводчик в сторону и предварительно просверлите по этим карандашным отметкам. Затем верните дверной доводчик на место и прикрепите скобу к двери с помощью двух прилагаемых винтов.

Закрепите кронштейн рычага доводчика с помощью винтов.

(Примечание. Некоторые дверные доводчики поставляются с временным пластиковым прокладочным язычком, который фиксируется на гидравлическом штоке для поддержания небольшого натяжения доводчика во время установки. На этом этапе эти язычки можно просто снять.)

Шаг № 5: Регулировка доводчика

Почти все доводчики имеют регулируемую «скорость закрытия». Это скорость, с которой они закрываются без вмешательства человека. Правильная скорость закрытия имеет решающее значение для правильной работы вашей штормовой двери.

Чтобы изменить скорость закрывания двери, просто с помощью крестообразной отвертки поверните маленький винт, расположенный на конце рычага доводчика. Повороты по часовой стрелке обычно увеличивают напряжение; против часовой стрелки выключает натяжение.

Отрегулируйте скорость закрывания двери, поворачивая винт клапана.

Несколько раз проверьте скорость закрытия

Проверьте скорость закрытия двери, толкнув ее полностью и отпустив. Вы хотите, чтобы дверь распахнулась в нескольких дюймах от закрытия, пауза  там , затем аккуратно закройте его, полностью зафиксировав на месте. (Посмотрите видео выше для хорошего примера в реальном времени.)

Также помните, что штормовые двери часто закрываются по-разному, когда ваша главная дверь закрыта. Давление воздуха, заключенное между ними, повлияет на скорость сближения, поэтому постарайтесь найти натяжение, подходящее для обеих ситуаций.

Доводчик штормовой двери Краткий обзор установки:

Хорошо установленный доводчик штормовой двери обычно просто исчезает в дверном блоке. Они сидят в стороне на уровне головы или на уровне ног. Обычно их плавное функционирование позволяет забыть о них.

У вас есть штормовые двери или двери-ширмы на одном или нескольких входах в ваш дом? Если это так, я настоятельно рекомендую добавить дверной доводчик на каждую дверь.
