Делаем калитку из профильной трубы

Делюсь нашим опытом создания калитки из профильной трубы, такая калитка не просто надежная, но еще и тихая (то есть не дребезжит во время эксплуатации)!

Особенность такой калитки заключается в том, что ее конструкция включает внешний и внутренний каркас. Благодаря внутреннему каркасу калитка более жесткая, а внешний каркас является обрамлением для листа металлопрофиля.

Такая конструкция калитки является надежной, практичной и тихой.

Для сооружения такой конструкции взяли профтрубу 40х40, 40х20 и 20х20 мм и лист металлопрофиля.

Вот куда устанавливали калитку.

Нижняя часть столбиков уже выложена, в нижней части имеются приваренные уголки, чтобы крепить каркас калитки.

Далее приваривали такие же уголки вверху.

Когда уголки вверху и внизу были готовы, приварили к ним профильную трубу 40х40 мм.

Теперь сооружаем внешний каркас.

Нарезаем профтрубу 40х40 мм.

Наши габариты калитки (внешний край): высота — 188 см и ширина — 104 см.

Потом приваривали навесы. Мы брали навесы с подшипником.

Между профтрубами делали зазор в 2 мм, пользовались закладками при сваривании.

Зазор нужен для того, чтобы калитка легко открывалась.

После сняли с навесов профильную трубу и сварили внешний каркас калитки из профтрубы 40х40 мм на ровном участке.

Теперь с помощью сварки крепили поперечную трубу 40х20 мм посередине калитки.

Также закрепили нижнюю поперечную трубу 40х20 мм.

С внешним каркасом калитки закончили.

Вот что вышло.

Приступили к внутренней части. Взяли профтрубу 20х20 мм. Приварили ее внутри внешней части калитки (отмечено стрелками). Она будет служить для придания дополнительной жесткости калитки, и к ней прикрутится лист металлопрофиля.

Теперь приступили к оформлению подворотни. Применяли 6 мм проволоку. Сотворили вот такой узор.

Потом покрасили.

Когда краска высохла, внутри, в месте крепления металлопрофильного листа, наклеивали дверной уплотнитель. Это позволит профильной трубе не контактировать с металлопрофилем и избежать дребезжаний во время закрытия и открытия. Так достигается эффект тихой калитки.

Далее прикручивали саморезами лист металлопрофиля.

Практичная калитка готова. Лист металлопрофиля обрамляется профтрубой, это защищает его от деформации и об него нельзя зацепиться.

Получайте новые статьи на почту каждый день!

Теги:
калитка своими руками
как сделать калитку из профильной трубы
тихая калитка
надежная калитка

Как сварить ворота из профтрубы своими руками

Ворота из профильной трубы

Ворота и калитка из профтрубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса;
• Профтруба 100 х 100 мм под опоры;
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
• Профлисты для обшивки полотна;
• Саморезы для крепления;
• Грунтовка и краска по металлу;
• Замок, петли, вспомогательные материалы;
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

 На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия  декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Ворота из профильной трубы своими руками

Имея свой загородный дом, есть потребность в надежных и качественных воротах. Именно о таких воротах и ​​пойдет речь в этой статье.

Содержание:

• Область применения и виды труб ↓
• Разновидности ворот ↓
• Качание ↓
• Отдача ↓
• Достоинства и недостатки ↓
• Технология изготовления ↓
• Пошаговая инструкция ↓
• Советы и рекомендации ↓

Основным материалом, из которого изготавливаются ворота на основе профильных труб, является профилированный лист. Выбор профлиста объясняется его характеристиками, а именно легкостью, отсутствием необходимости установки фундамента, также материал относительно недорогой.

С помощью ворот из профлиста можно сделать участок более эстетичным. Ворота дополнят концепцию построенного забора.

Монтаж ворот из профильных труб можно произвести самостоятельно без помощи квалифицированных специалистов.

Для возведения таких ворот потребуются:

• профильная труба (100*100) для создания опор;

Труба профильная

• (50*50) для каркаса конструкции

профильная труба

• (40*20) для устойчивости конструкции, перемычки выполнены из труб;

просмотрщик инстаграма

профлист

• для обшивки забора;
• краска и грунтовка;

Область применения и виды труб

Профильные трубы бывают двух видов сечения: круглые и прямоугольные. К преимуществам этих видов труб можно отнести их высокую прочность и малый вес. Вместо металлического прутка можно использовать профилированные трубы, такая замена значительно сократит расходы.

Область применения профильных труб очень разнообразна:

1. В различных видах промышленности — пищевой, легкой и мебельной.
2. Во время строительства.
3. В сельском хозяйстве.
4. При создании предметов декора.

Из всех перечисленных областей применения наибольший процент использования приходится на строительство, а именно возведение спортивных и коммерческих площадей. Также трубы можно использовать при возведении фундаментов, полов и пролетов зданий, а также для возведения заборов и ограждений. Столь широкий спектр применения обусловлен их прочностью и в то же время легкостью.

Первое подразделение труб по форме:

• прямоугольные;
• кв.м.;
• плоскоовальный;
• овал;

Для каждого вида труб в виде своей области применения. Например, плоские овальные трубы обладают высокой гибкостью, поэтому их используют в мебельной промышленности. В свою очередь, квадратные и прямоугольные используются для создания конструкций, которые затем укладываются на ровную поверхность.

Второй тип труб по ГОСТ:

• бесшовные, изготавливаемые методом горячего деформирования;
• бесшовные, изготавливаемые методом холодной деформации;
• электросварные;
• электросварные, изготовленные методом холодной деформации;

Разновидности ворот

Выбирая тип забора из профильных труб, необходимо опираться на следующие факторы:

1. Территория и ее тип.
2. Наличие различных построек, в том числе гараж.
3. Личные вкусовые предпочтения.

Для участков с хозяйственными постройками, террасой у дома, а также садом предполагается высокий забор с откатными или распашными воротами. Ворота такого типа нецелесообразно использовать на небольших участках.

Если вам постоянно нужно заезжать на территорию на машине, то лучше всего использовать откатные ворота, также можно установить автоматическую систему открывания таких ворот.

Распашные

Этот тип ворот имеет самую простую конструкцию; для их изготовления не нужна помощь квалифицированных специалистов. Применяются чаще всего для обустройства загородных участков.

Для изготовления таких ворот необходимо соблюдать следующую последовательность действий:

1. Составить эскиз и чертеж.
2. Рассчитать все этапы крепления механизмов.
3. Подготовить все элементы ворот к обработке.
4. Для очистки труб от ржавчины, для этого можно использовать растворитель или болгарку. Если используются новые трубы, не требующие очистки, то их необходимо обезжирить.
5. Вырежьте материал и разметьте его.
6. Для стоек нужно вырыть две ямы (50*50 и глубиной 1 метр). Стойки устанавливаются вертикально по уровню. Стойки фиксируются бетонным раствором.
7. Провести сварочные работы, чтобы скрепить все элементы конструкции между собой.
8. Удаление сварочного шлака.

Откат

Не так давно откатные ворота стали частью общего ширпотреба, до недавнего времени они считались элементом роскоши. Откатные ворота рекомендуется покупать уже в собранном виде, а некоторые элементы выполнять самостоятельно. Откатные ворота отличаются высокой прочностью, они прослужат долгие годы.

Преимущества и недостатки

Как и любая конструкция, откатные ворота имеют свои преимущества и недостатки.

Стоит выделить преимущества товара:

1. Высокая надежность конструкции , трудности с открыванием для посторонних.
2. Высокая прочность ворота обладают высокой несущей способностью.
3. Ворота абсолютно безопасны для автомобилей , отсутствует вероятность ДТП при выходе и входе в машину.
4. Такие ворота не требуют зачистки территории. в зимний сезон.

Помимо плюсов, не стоит забывать и о минусах:

1. В таких воротах нет калитки.
2. Возникает сложность в подборе решетки для направления.
3. Раздвижные ворота уменьшают площадь забора.

Самый главный момент — все недостатки решаемы, главное приложить для этого необходимые усилия.

Технология изготовления

Сварка металлических ворот

Для сооружения ворот потребуются следующие материалы:

• Труба профильная (100*100), для установки опор;

Труба профильная

• (50*50), для монтажа каркаса;

9Труба профильная 0007 (40*20), для изготовления перемычек;

• механизм для откатных ворот или петли;

материал

• , которым будет обшит каркас;
• защелка и замок;

саморезы

• ;

краситель

• ;

Необходимые инструменты:

• сварочный аппарат;

Электроды

• для сварочного производства;

Пошаговая инструкция

Пример чертежа

1. Первым этапом изготовления будет установка несущих стоек, если их нет в наличии, то их необходимо изготовить.
2. Готовые столбы заливают бетоном, глубина бетонирования должна быть не менее метра.
3. Для несущих столбов лучше всего использовать профильную трубу сечением 100*100.
4. Для бетонирования потребуется изначально приготовить раствор, для этого вам понадобятся: песок речной, щебень (пропорция 1:4) и цемент.
5. Чтобы высушить забетонированный столб, нужно около недели.
6. Пока бетонный раствор сохнет, можно приступить к изготовлению дверного полотна.
7. Следующим шагом будет сварка дверных коробок.
8. После сварки швы необходимо отшлифовать.
9. Когда рамка полностью готова, можно приступать к окрашиванию.
10. Следующим шагом будет установка конструкции на столбы. Эта процедура выполняется с помощью сварочного аппарата.

Именно так выглядит общий смысл изготовления и установки дверей из профильной трубы. Иногда такие заборы кажутся очень сложными в исполнении, но на самом деле их изготовление не так сложно и проблематично. Главное, брать на себя ответственность за каждую мелочь в процессе изготовления.

Советы и хитрости

Как оказалось, изготовление ворот из профильной трубы не такой сложный процесс, как кажется на первый взгляд. Процедура изготовления ворот из профильной трубы аналогична процедуре изготовления калитки, отличие только в размере створок.

Однако, как бы все было просто, есть нюансы, которые следует учитывать:

1. При изготовлении ворот створки должны быть одинакового размера.
2. Необходимо повесить створки ворот на одной высоте и уровне.

Для того, чтобы створки были одинаковыми, необходимо изготовить ворота из цельного листа профиля, который нарезается при полной готовности ворот (распашные).

Консультация:

1. Если, если вы хотите построить ворота из профильной трубы, у вас есть все необходимые инструменты и материалы, то работа не будет затратной, но нужны хотя бы небольшие строительные навыки правильно выполнять работу.
2. Для удобства выполнения монтажных работ необходимы помощники, которые следят за тем, чтобы конструкция стояла ровно (во время установки нужно придерживать стойки и створку, чтобы правильно зафиксировать).

из профильной трубы, профнастила, металла, дерева, чертежи, схемы

Любой участок оборудуется калиткой из дерева, металла, пластика или их комбинации. Стиль входа обычно выдерживается в соответствии с забором, но может быть и что-то оригинальное. Сделать ворота своими руками не так уж и сложно, во всяком случае есть несколько простых вариантов.

Конструкция калитки может быть разнообразной

Содержание артикула

• 1 Устройство
• 2 Каркас из профильной трубы
  • 2.1 Размеры и материалы
  • 2.2 Самостоятельное изготовление с фотоотчетом и пояснениями
    • 2.2. 1 Варим каркас
    • 2.2.2 Ставим петли
    • 2.2.3 Отделочные работы
• 3 Деревянные ворота для дачи
  • 3. 1 Простые садовые ворота
  • 3.2 Делаем ворота из досок: правильная конструкция
• 4 Фото красивых ворот

Устройство

Калитка состоит из опорных стоек и дверного полотна с рамой или без нее, крепящихся к стойкам петлями (иногда их называют навесами). Столбы могут быть кирпичными (каменными), деревянными или металлическими. В кирпич при кладке вмуровываются небольшие куски толстого металла или металлического прута, к которым впоследствии привариваются петли.

Металлические стойки могут быть круглыми или профилированными трубами с толстыми стенками. Круглые трубы используются все реже: к ним сложнее приварить, что-то прикрепить. Профилированная труба с одинаковым сечением (диагональ против диаметра) и толщиной стенки выдерживает большие ветровые нагрузки; к плоским кромкам легче приваривать или крепить саморезами и болтами. Поэтому именно она все чаще используется при установке ворот. Другой вариант – приварить к каркасу из профильной трубы металлический уголок. В этом случае начинка появится как бы в рамке.

Устройство ворот с деревянными и металлическими рамами одинаковое

Деревянные столбы обычно применяют, если деревянный забор . Чаще всего это сосновое бревно, обработанное защитными пропитками, предотвращающими (или хотя бы замедляющими) разрушение из дерева. Но бывает и комбинация, когда столбы металлические, а ворота и забор деревянные. Это связано с тем, что древесина в земле быстро гниет даже после защитной обработки.

Немного о конструкции опорной рамы. Это могут быть просто два вкопанных в землю столба – вариант подходит, если грунт не склонен к пучинистости (пески, супеси, плодородные, но не глинистые почвы).

Столбы привели. При наличии перемычек вверху и внизу (в этом случае можно сделать арку вверху) вероятность такой неприятности значительно снизится

Для пучинистых грунтов (глина, суглинок) желательно, чтобы столбы соединены вверху и внизу. В этом случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык-полтора). Его нужно будет тщательно покрыть антикоррозийным составом, загрунтовать и покрасить в несколько слоев.

Каркас из профильной трубы

Самый, пожалуй, универсальный вариант калитки – с каркасом из профильной трубы или металлического уголка. К металлическому основанию можно прикрепить любой материал: дерево, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку, металлические прутья, кованые или гнутые элементы или сделать комбинацию из нескольких материалов. Вариантов очень много, а дизайн подбирается в том же стиле, что и забор.

Каркас калитки из профильной трубы

При этом профиль можно сваривать как с узкой частью, так и с широкой. Сварив трубы с широкой частью, можно легко закрепить замок, как на обычной двери, без приваривания дополнительных креплений поверх рамы.

Калитка, приваренная по широкой стороне, имеет хорошую прочность и облегчает установку замка

Размеры и материалы

Для сплошных ворот в качестве столбов берется профилированная труба сечением 60*60*3 мм . В этом случае лучше выбирать более толстые стены, так как это повлияет на долговечность конструкции. Для каркаса обычно используется прямоугольная труба 40*20*2,5мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При малых ветровых нагрузках можно взять стенку 2 мм, но варить ее будет сложнее. Все, что тоньше 2,5-3 мм, необходимо сваривать в особом режиме, а это далеко не просто. Если ветер сильнее, можно либо увеличить толщину стенки, либо использовать прокат большего сечения: 40*30 или 40. * 40, даже 40 * 60.

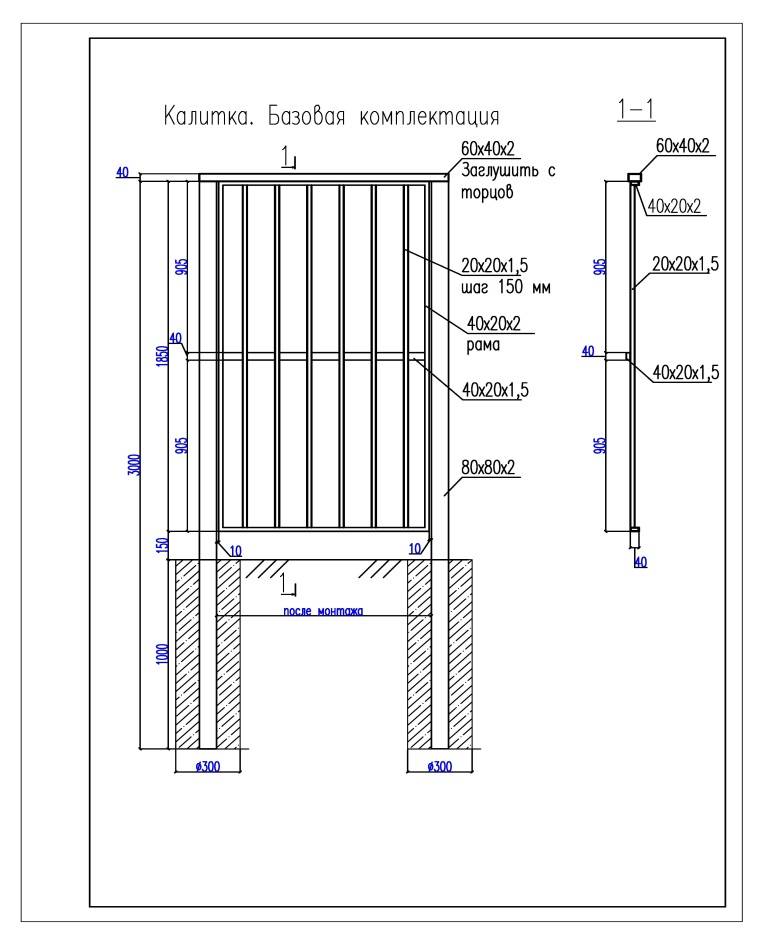

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних ограждениях, разграничивающих участок, или в полупрозрачных невысоких ограждениях. Для глухих высоких заборов из профлиста, дерева, плоского шифера более характерна высота на уровне забора. Ширина калитки минимальная 90 см, оптимальная 100-110 см. Эти размеры исходят из практических соображений, так как зимой или осенью в верхней одежде будет неудобно ходить в узкой калитке шириной 70-75 см, а это будут потом большие вещи.

Также стоит поговорить о том, насколько глубоко следует закапывать столбы. Стандартный раствор — на 15-20 см ниже глубины промерзания . Исходя из этого значения и прибавив к нему высоту калитки, делают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или бурой делают в земле котлован, на дно которого насыпают ведро щебня средней фракции. Затем устанавливается столб, ставится вертикально, засыпается щебнем (можно использовать битый кирпич) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°С), можно крепить раму ворот.

Самостоятельное изготовление с фотоотчетом и пояснениями

Забор — из профлиста с кирпичными столбами соответственно и калитка из профлиста. При строительстве в столбы были замурованы металлические пластины, приваренные к трубе. Было решено сделать калитку с дополнительными укосинами – для более жесткой фиксации профлиста, а также для усиления места крепления замка. Замок еще старый, возможна замена.

Конечный результат

Варим каркас калитки инверторным сварочным аппаратом из профильной трубы 40*20*3 мм. Ставим «на место», привариваем к закладным. Отрезаем заготовки:

• две перекладины от одного столба к другому (получилось 108 см),
• два стеллажа — высота 185 см.

Варим раму

Перекладины не привариваем, а только «прихватываем» их к закладным пластинам — чтобы держались. Буквально две точки сварки на точку крепления. Перед сваркой второй стороны проверяем горизонтальность ригеля. Ставим строительный уровень, корректируем положение, затем прихватываем. Итак, получается, что в проеме есть две горизонтальные перемычки.

Прихватываем ригели к закладным двумя точками

Привариваем вертикальные детали к установленным ригелям. В месте соединения с перемычками угол строго 90°. Проверяем в процессе подключения, корректируем при необходимости. Шов должен быть крепким, поэтому обвариваем его со всех сторон, по периметру трубы.

А с другой стороны

Получилась рамка, прибитая к стойкам. Еще раз проверяем углы, иначе потом может перекосить, ворота перестанут открываться/закрываться.

Ставим петли

Далее самый ответственный момент привариваем петли. Мы взяли стандартные металлические петли для распашных ворот, которых предостаточно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, а то и оба на одной оси. В противном случае ворота будет трудно открыть, а это в итоге приведет к их поломке.

Петли калитки малые каплевидные

Сначала приварить нижнюю петлю, перепроверив ее вертикальность уровнем. Вторую устанавливаем на эту же ось. Сначала прихватываем к закладной, проверяем и только потом, если все совпадает, тщательно провариваем шов. Если все рассчитано правильно, петля прилегает к трубе каркаса, поэтому приварить ее не составит труда.

Петля приварена к воротам

Когда петли установлены, снимите «прихватки», удерживающие ворота. Теперь он волшебным образом открывается/закрывается. Далее дело за малым – приварить укосины, а для этого отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, мелом отмечаем, как резать. Берем болгарку с отрезным диском по металлу, отрезаем, проверяем, при необходимости дорабатываем (болгаркой или напильником — в зависимости от размера «стыка»). Когда укосина «стала», привариваем ее.

Сварить укосины легко

Далее добавляем усиление к замку на воротах. Для крепления старого металлического замка вверху пришлось приварить кусок уголка, иначе закрепить не получится.

Сделать калитку — это еще и приварить замок (когда покрасите, будет смотреться лучше)

Последняя сварка — необходимо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрывать, в них будет попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит гибель каркаса. Сварка на данном этапе не обязательна, можно заклеить силиконом или найти пластиковые колпачки подходящего размера.

Отделочные работы

Завершаем работы с металлом — шлифовка, грунтовка и покраска каркаса. В конце крепим к каркасу профлист, и в этом случае он ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим шлифовальный круг по металлу, зачищаем все места сварки, удаляя ржавчину и т.д. Кстати, все это удобнее делать, когда ворота на месте.

Диски шлифовальные и шлифовальные для кофемолки

Калитка после грунтовки

Чтобы каркас ворот долго не отслаивался, обработайте его грунтовкой и покрасьте в нужный цвет. Далее крепим профлист, предварительно обрезав его по размеру.

И вот конечный результат: решили сделать калитку, сделали

Не обязательно, но возможно придется где-то подрезать. Поэтому для начала крепим вырезанный лист буквально на четыре самореза — по углам ставим метки — где что-то резать, снимать, резать, пробовать еще раз. Когда вы добились нормальной работы, вы можете это исправить.

Крепится как шурупами, так и заклепками, соответствующие цвета подобрать не составит труда.

Чаще всего крепление профлиста производится саморезами, но и заклепки не плохой вариант.

Ворота деревянные для дачи

Заборы на дачных участках редко бывают неприступной преградой. Обычно это не слишком высокие деревянные заборы. Для такого забора есть смысл сделать калитку из дерева. Есть очень простой, без изюминки. Понадобятся только сухие доски (при условии, что уже есть столбы).

Если нет деревообрабатывающих станков (строгальный станок, фрезер), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 5-10 см и толщиной около 2 см, расстояние между планками 2-6 см. Можно больше или меньше, в зависимости от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Желательно, чтобы доски были сухими, иначе впоследствии они могут погнуться шурупом или дугой. Чтобы древесина дольше не портилась, ее необходимо обработать защитными пропитками. Сейчас есть составы, защищающие даже лежащую на земле древесину (защитная пропитка для древесины, находящейся в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если вы собираетесь красить ворота, это не страшно. Если вы собираетесь использовать светлый лак, обратите внимание на этот момент.

Простая садовая калитка

Это самый простой вариант, который под силу не плотнику, а обычному человеку. Умеете пилить, держать молоток, забивать гвозди, все получится. Вам не нужно делать ничего сложного.

Возьмите две полосы или две балки (параметры зависят от веса ворот). По длине они равны ширине будущей калитки. Брусья укладываются поперек. Расстояние между ними чуть меньше высоты калитки. Разместить их имеет смысл на том же расстоянии, что и тетивы на соседнем заборе (как на фото выше). Тогда ворота будут выглядеть как часть забора.

Устройство деревянной калитки

Выберите ровную поверхность, уложите блоки и измерьте расстояние по диагонали от углов перекладин. Это должно быть то же самое. Это нужно сделать обязательно, иначе ворота получатся кривыми.

Расстояние по диагонали AB и SD между ригелями калитки должно быть равно

Обработанные и просушенные штакетники раскладывают с заданным расстоянием на ригели. Чтобы расстояние было легче соблюдать, можно использовать отрезки одинаковой длины, прокладывая их между досками (можно также использовать спичечный коробок, если вас устраивает его размер). Берем гвозди (два для бруса вверху и два внизу) и крепим доски к каждой перекладине.

После того, как все планки прибиты, переворачиваем калитку, примеряем укосину, намечаем линии, по которым следует разрезать укосину. Излишки отпилить ножовкой, поставить на место, закрепить – двумя-тремя гвоздями с обеих сторон. Теперь каждую доску прикрепляем к пропилу. Это придает калитке дополнительную жесткость.

Как сделать простую деревянную калитку для дачи

Выбираем металлические петли, или амбарные петли. Они небольшого размера, как раз для дачных ворот. При желании их прикрепляют к передней части ворот – они придают некую изюминку. Вы также можете закрепить их сзади.

Делаем калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть более сложная и надежная конструкция. Здесь требуются минимальные столярные навыки, так как речь идет о соединении шип/паз. Эта деревянная калитка состоит из двух более толстых реек, двух ригелей (верхней и нижней) и раскоса. Толщина верхних ригелей и штакетина (вертикальных планок) одинакова, а толщина планок обвязки в три раза больше (толще можно, тоньше нельзя). Например, штакетники, перекладины и скосы имеют толщину 20 мм, обвязочные рейки – 60 мм.

Ворота деревянные с рамой

В обвязочных планках вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тисках. Укосину также можно установить на шип и паз, но она получится сложной формы. Поэтому чаще его просто крепят на гвозди — так проще. После сборки каркаса прибиваются штакетники. Их можно прибить со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Фото красивых ворот

Сделать ворота не обычными, а красивыми не так уж и сложно. И для этого не всегда требуются дорогостоящие материалы. Всегда нужна фантазия. Тогда даже велосипед, лопата, ветка или кирка — материалы для эксклюзивного дизайна.

Для домашних животных))

Для домов в современном стиле калитки нужны соответствующие

Из самых разных материалов… даже из сучков

Дерево и кованые элементы – беспроигрышное сочетание

Основная составляющая фантазия

Трафарет преобразит даже самый простой забор

9000 2 Сделайте пару вырезов в платах.
