Как осуществить монтаж сэндвич панелей своими руками

Содержание:

1. Инструменты и вспомогательные материалы

2. Монтаж стеновых панелей

3. Алгоритм монтажа кровельных панелей

4. Типы и виды нащельников для сэндвич панелей

5. Рекомендации по монтажу нащельников для сэндвич панелей

6. Общие рекомендации по монтажу сэндвич панелей и уходу за ними

О том, что такое сэндвич панели и где они находят свое применение, я уже рассказывал в своей статье «Сэндвич панель: устройство технические характеристики и области применения». В этой же статье я расскажу вам о технологических особенностях монтажа сэндвич панелей, соблюдая которые вы сможете построить прочное и теплое сооружение, например, автомобильный гараж. Должен вас сразу же предупредить, что выполнить монтаж сэндвич панелей своими руками без определенного навыка работы будет очень сложно. Но при большом желании можно освоить любую даже самую сложную работу. Поэтому если вы считаете, что справитесь, то смело приступайте к установке сэндвич панелей.

Однако процессу монтажа предшествует не только покупка сэндвич панелей нужного качества и предназначения (речь идет о стеновых, кровельных и других сэндвич панелях), а также крепежных элементов и нащельников, но и создание специального каркаса (ме6таллического или деревянного). Как самостоятельно изготовить такой каркас, я подробно рассказал в своей статье «Как изготовить каркас для монтажа сэндвич панелей». Поэтому здесь мы пропустим этот этап работ.

Покупка же самих сэндвич панелей не должна составить особой трудности, поскольку, сообщив размеры каркаса будущего, например, гаража продавцу, вам четко ответят, сколько панелей, какого типа вам потребуется в процессе работы, а также порекомендуют нужный тип крепежа и его количество для закрепления этих сэндвич панелей. Это же касается и покупки нащельников.

Поэтому можем сразу же переходить к технологии монтажа. Однако сначала остановлюсь на том, какие инструменты, приспособления и дополнительные материалы понадобятся вам в процессе работы.

Инструменты и вспомогательные материалы

Для успешной работы вам потребуется приобрести (если у вас чего-то нет в хозяйстве) или взять в аренду следующие инструменты:

• строительный уровень для контроля горизонтальной плоскости;

• механизм для подъема панелей наверх сооружения;

• аккумуляторный шуруповерт;

• прижимное устройство;

• дрель электрическая с набором сверл по металлу;

• отвес для контроля вертикальной плоскости;

• специальные устройства – захваты;

• электролобзик.

Чтобы установка сэндвич панелей получилась качественной, понадобятся следующие вспомогательные материалы:

• силиконовый герметик;

• утеплительный материал, например, минвата;

• уплотнительная самоклеющаяся лента;

• U-образный металлический профиль;

• анкерные болты со специальной прокладкой.

Имея все из этого перечня под рукой, можно переходить к обшивке каркаса сэндвич панелями. При этом нужно учесть, что при монтаже сэндвич панели могут быть сориентированы как в вертикально (вертикальный монтаж) так и горизонтально (горизонтальный монтаж).

Давайте поговорим об особенностях горизонтального и вертикального монтажа по-отдельности.

Монтаж стеновых панелей

Монтаж сэндвич панелей может быть, как горизонтально ориентированным, так и вертикально ориентированным. Давайте рассмотрим оба способа установки поочередно, поскольку каждому из них присущи отличительные особенности выполнения монтажа.

Горизонтально ориентированный монтаж данного строительного материала допускается лишь тогда, когда высота стены здания не превышает 3-х метров. Для обеспечения качественной горизонтальной установки стеновых сэндвич панелей необходимо строго придерживаться следующего алгоритма:

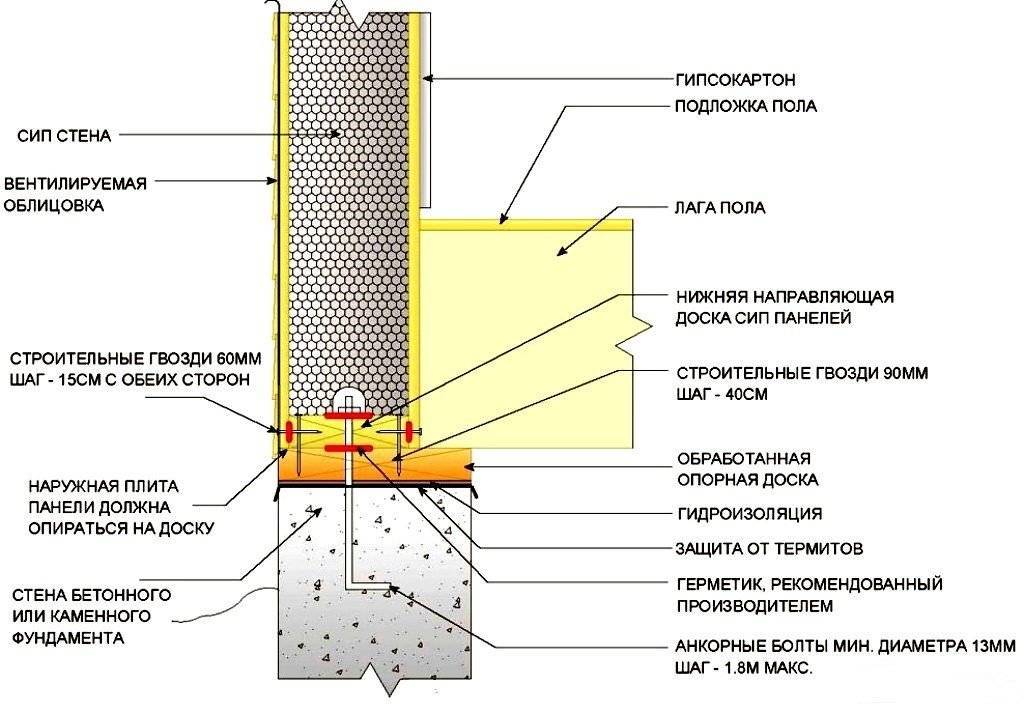

1. Подготовьте основание, на котором будет производиться сборка сэндвич панелей. Для этого:

• по периметру нижней части каркаса выложите из кирпича цоколь. Как выполнить кирпичную кладку в полкирпича (если вы строите гараж) или в кирпич (если возводите более массивную конструкцию), подробно описано в статье «Технология кладки кирпича своими руками». Учтите, что верхняя плоскость кирпичного цоколя должна получиться идеально горизонтальной. Проконтролировать правильность горизонта поверхности цоколя можно с помощью строительного уровня.

2. Установите направляющие к цоколю каркаса.

Для этого необходимо прикрепить U-образный металлический профиль ребрами вверх. С этой целью на профиль (по всей его длине) наносится самоклеющаяся уплотнительная лента на ту сторону, на которой профиль будет лежать на цоколе. Теперь необходимо закрепить уголок к кирпичу с помощью анкерных болтов. Для чего с помощью дрели и сверл по металлу и бетону выполните отверстия в профиле и кирпиче (глубина отверстий зависит от длины анкерных болтов). В отверстия установите анкеры и зажмите их до упора, что позволит жестко закрепить металлический профиль в цоколе. Затем внутрь профиля (по всей длина) необходимо уложить полоску минеральной ваты;

3. Выполните монтаж стартовой панели.

Перед началом монтажа стартовой панели необходимо по всей длине вертикальных элементов каркаса в местах прилегания сэндвича наклеить самоклеющуюся уплотнительную ленту. Затем с помощью подъемного механизма и захватов вставьте сэндвич панель в паз направляющего профиля. При этом нужное количество захватов напрямую зависит от толщины и длины используемой панели.

Установленная стартовая панель закрепляется на колоннах каркаса временными зажимами – струбцинами.

4. Произведите крепление сэндвич панели к каркасу с помощью саморезов.

В данном случае использование того или иного типа саморезов (по металлу или по дереву) зависит от того, из какого материала был выполнен каркас для монтажа сэндвич панелей: из металлических или деревянных элементов. При этом, предварительно выполнив разметку, под каждый саморез необходимо подготовить отверстие, как в сэндвиче, так и в каркасе, выполнив его с помощью электродрели. Саморезы устанавливают через каждые 1,2 м длины панели.

В тех случаях, когда панели необходимо закрепить на бетонном основании, используются либо саморезы для бетона, либо саморезы с пластиковыми дюбелями. При этом для изготовления отверстия в бетонной конструкции необходимо установить в электродрель специальное победитовое или алмазное сверло. Обычные сверла по металлу здесь будут просто бесполезными, поскольку они затупятся в первые же секунды работы в бетоне.

Учтите, что крепить панель нужно не по самому ее краю, а отступив 3 см.

Как только панель будет надежно закреплена на каркасе, струбцины можно снять и приступить к установке сэндвич панели следующего яруса, выполняемой по вышеописанному алгоритму. И так до тех пор, пока не будет закрыт весь каркас.

Выполняя горизонтальный монтаж сэндвич панелей необходимо помнить, что:

• сначала монтируются панели, устанавливаемые встык друг к другу, а только потом те, которые будут перекрывать торцы стыковых панелей внахлест (например, это могут быть угловые сэндвич панели, расположенные друг по отношению к другу под углом 90°). Стыки угловых сэндвич панелей обязательно нужно заполнить монтажной пеной;

• монтаж откосов и нащельников можно выполнять только после установки на каркас всех сэндвич панелей.

Если вы монтируете сэндвич панели на каркас, высота этажного уровня которого превышает 3 м (но не более 6 м), то нужно воспользоваться вертикально ориентированной установкой. Технология монтажа данным способом практически ничем не отличается от горизонтального монтажа сэндвич панелей. Однако если при стыковке горизонтально ориентированных панелей вам не нужно было прикладывать никаких усилий, поскольку замковый узел защелкивался под собственным весом изделия, то при вертикальной установке, чтобы защелкнуть замок, вам придется поднатужиться. При этом нельзя производить стыковку панелей посредством ударов по ним каким-нибудь тяжелым предметом, поскольку тогда вы повредите как саму сэндвич панель, так и ее стыковочный узел.

Кроме того, для предварительной фиксации панели в вертикальном положении потребуется применение специальных прижимных устройств, которые можно будет снять лишь после того, как сэндвич панель будет надежно закреплена на каркасе саморезами. Как правило, на одной опоре панель закрепляется саморезами с шагом около 0,9 м.

Однако это расстояние не является панацеей для всех случаев, поскольку шаг должен учитывать:

• нагрузку силы ветра, характерного для данного региона, а также высоту, на которой монтируется сэндвич панель. Кроме того, более часто придется крепить те панели, которые смонтированы на краях стен или кровли, поскольку они будут наиболее интенсивно подвергаться нагрузке ветров;

• тип строительного объекта.

Ниже приведена таблица рекомендуемого количества саморезов для крепления сэндвич панелей различной длины в ветровой зоне, характерной для средних широт:

Все данные приведены для горизонтального монтажа панелей, утеплительный слой которых выполнен из минваты толщиной 120 мм, а длина стены или кровли не превышает 10 м.

Совет: при вертикальном монтаже сэндвич панелей на металлический каркас наклейте на каждую стойку самоклеющуюся уплотнительную ленту, что позволит обеспечить не только более плотное прилегание панели к каркасу, но и значительно увеличит шумоизоляционные свойства стены сооружения.

Теперь можем поговорить и о монтаже кровельных сэндвич панелей.

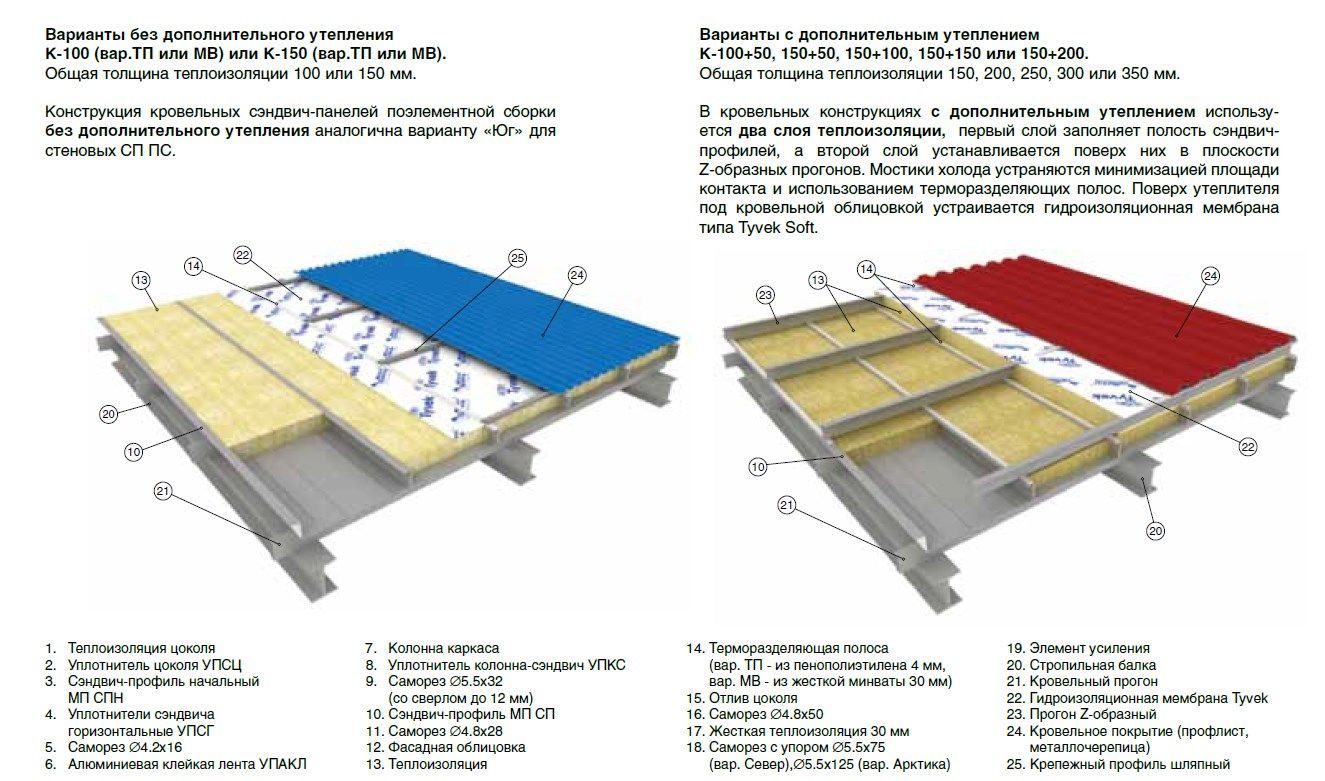

Алгоритм монтажа кровельных панелей

Для обустройства кровли использовать такие панели рекомендуется лишь тогда, когда угол наклона ската крыши превышает 5°.Весь процесс обустройства такой кровли можно условно разбить на три этапа:

1. Начальный

На данной стадии монтажа необходимо правильно произвести установку стартовой панели. Например, если скаты вашей крыши по длине не превышают 12 м, то начинать выполнять кровлю из сэндвич панелей можно без предварительной подготовки. Для этого аккуратно, чтобы не повредить защитный полимерный слой, панель поднимают с помощью подъемника на крышу и, уложив ее на одном из краев ската крыши так, чтобы ее торцы были строго параллельны свесу кровли и ее коньку, закрепляют на обрешетке с помощью саморезов с уплотнительной резинкой под шляпкой. Затягивать такие саморезы нужно тщательно, но без фанатизма, поскольку можно деформировать металлический лист, что приведет к протеканию кровли в данном месте.

Если же длина ската кровли превышает 12 м, то понадобится предварительная подготовка сэндвич панелей для стыковки с другой панелью. В частности, из панели, которая будет накладываться на первую панель, необходимо на длину стыка удалить нижний металлический лист и утеплитель (обычно, это несколько сантиметров).

Однако длина нахлеста напрямую зависит от уклона ската крыши. Ниже в таблице приведены данные о рекомендуемой длине нахлеста для различных уклонов скатов кровли:

В данном случае, монтировать кровлю необходимо, продвигаясь от свеса ската к коньку крыши, как показано на рисунке «б», поскольку таким образом будет обеспечено полное стекание потоков воды с кровли без затеканий в местах стыков.

2. Поперечная стыковка панелей, уложенных в вертикальном ряду

Как я уже говорил выше, если длина превышает 12 м, то после установки целой торцевой панели необходимо установить вторую панель, предварительно подготовленную и обрезанную до нужной длины. После выравнивания сторон обеих панелей по вертикали эта панель также как и стартовая панель, фиксируется к обрешетке кровли саморезами с уплотнительной резинкой под шляпкой.

3. Этап продольной стыковки панелей путем защелкивания замкового узла

Бывалые кровельщики советуют перед тем, как произвести стыковку соседних панелей, нанесите силиконовый герметик по всей длине замкового паза. Это обеспечит плотное прилегание соседних панелей друг к другу и позволит предупредить возможные протекания кровли в местах стыковки.

По вышеизложенному алгоритму действуйте до тех пор, пока не будет полностью накрыта вся крыша.

Теперь можно переходить к заключительному этапу – установке нащельников, в том числе и конька. Производители выпускают такие декоративные элементы различных типов и видов. Вот об этом пойдет речь в следующем разделе.

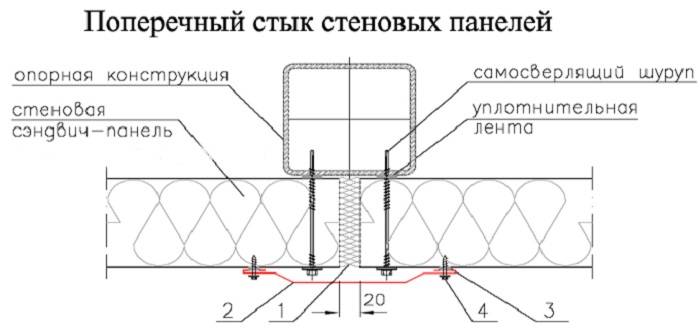

Типы и виды нащельников для сэндвич панелей

Данные элементы устанавливаются:

• на стыках соседних сэндвич панелей;

• в местах примыкания сэндвич панелей к оконным и дверным проемам;

• на цоколе здания и коньке кровли.

Для каждого случая производители выпускают специальные нащельники. Именно поэтому в продаже можно увидеть:

• стыковочный нащельный элемент;

• нащельный элемент для установки на наружных углах;

• нащельный элемент для установки на внутренних углах;

• нащельный элемент для установки на парапет (закрывает торец парапета и примыкание кровли);

• нащельный элемент для установки на торцах сэндвич панелей (он придает свесу кровли законченный вид);

• нащельный коньковый элемент;

• нащельный элемент, позволяющий закрыть стыки стеновых и кровельных панелей в случае, когда у кровли отсутствует свес (лицевой нащельник);

• отлив, устанавливаемый на цоколе сооружения;

• отлив, устанавливаемый на окне;

• доборы для оформления оконного проема.

При этом нащельники могут играть не только декоративную роль но и нести полезную нагрузку, поскольку они будут:

• защищать стыки панелей от попадания в них влаги;

• дополнительно защищать внутренние элементы конька кровли;

• защищать слой утеплителя в торцах кровельных панелей;

• задерживать снег.

Тот или иной тип нащельника может иметь, как простую, так и сложную форму профиля, а также различные углы сгибов. При этом производители нащельников могут предложить потребителю не только элементы стандартных форм и размеров, но при желании заказчика смогут изготовить нащельники по его эскизам. Изготавливаются такие элементы либо из оцинкованной стали, которая затем окрашивается в тот же цвет, что и сэндвич панели, а также покрывается защитным полимерным слоем, либо из алюминия, который затем окрашивается порошковым методом.

Рекомендации по монтажу нащельников для сэндвич панелей

Несмотря на то, что нащельные элементы устанавливаются легко и просто, необходимо помнить, что:

• перед началом их монтажа все стыки должны быть предварительно заполнены монтажной пеной, которая ликвидирует возможные мостики холода и не позволит влаге проникнуть под панели;

• вертикальные нащельники необходимо устанавливать внахлест, продвигаясь снизу вверх. При этом нахлест должен составлять не менее 10 см;

• фиксация нащельников к сэндвич панелям производится с помощью саморезов, устанавливаемых через каждые 30 см;

• для обеспечения плотного примыкания нащельника к панели, которое позволит исключить проникновение влаги внутрь строительной конструкции, необходимо все швы обработать силиконовым герметиком. Особенно важно это сделать при монтаже угловых нащельников цокольного отлива и элементов оконного проема (доборов, отливов или карнизов).

Вот и все, что я хотел вам рассказать о монтаже сэндвич панелей. В заключение хочу дать лишь несколько рекомендаций, которые необходимо соблюдать при монтаже сэндвич панелей и уходе за ними в процессе эксплуатации сооружения.

Общие рекомендации по монтажу сэндвич панелей и уходу за ними

1. Несмотря на то, что такие панели можно монтировать в любую погоду, я бы не советовал этого делать во время дождя, если утеплительный слой выполнен из минеральной ваты, которая при намокании потеряет свои теплоизоляционные свойства.

2. Если во время выполнения монтажных работ вы решили сделать перерыв, например, на обед, то сначала закончите крепление установленных панелей к несущим конструкциям, а уже потом идите обедать. В противном случае, дорогостоящие сэндвич панели, не закрепленные должным образом, могут быть сорваны порывами ветра и безнадежно испорчены.

3. Никогда не крепите на стене из сэндвич панелей какие-либо конструкции и механизмы, например, пожарные лестницы или грузоподъемное оборудование. Если же это необходимо сделать, то все конструкции и оборудование должны крепиться только на несущих конструкциях.

4. Для очистки кровли из сэндвич панелей от снежных масс можно использовать нагревательную систему из кабеля, аналогичную системе «теплый пол» (см. статью «Резистивный электрический теплый пол своими руками»). Эта система позволит вам не очищать механическим способом кровельные сэндвич панели, при котором может быть поврежден их защитный полимерный слой.

5. Хотя бы раз в год производите подтяжку всех крепежных элементов сэндвич панелей.

6. Если вам необходимо удалить с поверхности сэндвич панелей грязевые отложения, то для этого можно использовать лишь мыльный раствор и щетку с мягкой щетиной. В конце мойки обязательно промойте поверхности панелей большим количеством проточной воды, поливая их из шланга сверху вниз.

7. Если вы обнаружили нарушение красочного покрытия на поверхности сэндвич панели, то его можно восстановить с помощью специальной ремонтной краски. При этом следует учесть, что при оцарапывании без нарушения слоя цинка можно нанести один слой краски, а при глубоком оцарапывании, когда затронута стальная основа, необходимо сначала нанести специальный грунт, а затем два слоя ремонтной краски. Однако предварительно не забудьте обработать царапину преобразователем ржавчины (ортофосфорной кислотой), которую затем необходимо удалить с поверхности панели с помощью мягкой ветоши, смоченной в растворителе.

Пусть ваши стены и кровля из сэндвич панелей служат не один десяток лет! Я же, как и прежде, желаю вам успехов во всех ваших начинаниях.

Устанавливаем кровельные сэндвич-панели своими руками

Главная / Блог / Правильная установка кровельных сэндвич-панелей своими руками

Строительство быстровозводимых сооружений с каждым днем становится популярней. Кроме реализации профилированных листов разных марок, металлочерепицы вентилируемых фасадов, конструкций быстровозводимых сооружений компания ВРК1 предлагает своим клиентам стеновые и кровельные сэндвич-панели. Что собой представляют сэндвич-панели и как осуществить качественный монтаж кровельных панелей, читайте далее.

Особенности кровли из сэндвич-панелей

Использование сэндвич-панели в качестве кровельного материала — одна из самых лучших разработок инженеров строителей. Кровельная система создается за максимально короткие сроки с минимальными трудовыми затратами. Кровельная сэндвич-панель — это часть готового кровельного пирога с лучшими теплоизоляционными характеристиками.

Трехслойная конструкция сэндвич-панелей состоит из утеплителя, закрытого с обеих сторон ограждающим материалом. Кровельные сэндвич-панели могут иметь обе стороны из профлиста или одну сторону из OSB-плиты, а другую из профнастила. Утеплитель, используемый для кровельных конструкций, это стеклянное волокно, пенополистирол, пенополиуретан. Предпочтение отдается пенополиуретану потому, что он не впитывает влагу, хорошо держит тепло и имеет отличные огнеупорные качества.

ЧИТАЙТЕ ЕЩЕ: Выбираем производителей сэндвич-панелей

Используется стальной профлист с высотой гофры от 40 мм, что обеспечивает повышенную жесткость изделия. С наружной стороны профлист покрыт цветным полимерным покрытием, несущим декоративную и защитную функции. Полимерные вещества защищают кровельную конструкцию от выгорания, кислотных дождей и истирания. Чем светлее покрытие профлиста, тем дольше кровельная система будет сохранять свой первоначальный вид.

Производство сэндвич-панелей имеет два направления:

Изготовление панелей стандартных размеров с параметрами: толщина — минимум 40 мм и максимум 160 мм, длина — 16 м, ширина — 1 метр.

Размеры изделия определяет заказчик. Возможно увеличение толщины до 200 мм и изменение длины панели.

Преимущество использования кровельных сэндвич-панелей:

Качественные современные утеплители обеспечивают высокий уровень теплоизоляции.

Возможность монтажа и демонтажа сэндвич-панелей практически во всех климатических зонах в любую погоду в максимально короткие сроки.

Небольшой вес кровельного материала не требует монтажа тяжелых сложных конструкций крыш.

Модульная сборка позволяет проводить быструю замену вышедших из строя элементов.

Сэндвич-панели отлично выдерживают длительные большие ветровые нагрузки, давление снега, перепады температур.

Длительный срок эксплуатации, максимальная прочность.

Снижение стоимости кровельных работ обеспечивает уникальная конструкция сэндвич-панелей и демократичная цена на изделие. Нет необходимости проводить дополнительные работы по гидроизоляции и теплоизоляции.

Если есть преимущества, есть недостатки. Готовая сэндвич-панель не пропускает воздух. Этот недостаток можно легко устранить или сделать незначительным, установив приточно-вытяжную принудительную вентиляцию. Пенополистирол и пенопласт в жару выделяют большое количество формальдегида и стирола. Заменив эти утеплители на пенополиуретан или минеральную вату, можно эффективно снизить этот недостаток.

Подготовительный этап

Без предварительного знакомства с монтажной и проектной документацией начинать кровельные работы с применением сэндвич-панелей не рекомендуется. В документах есть подробная информация о предназначении кровельного материала, способах его раскладки. Кроме этого, указываются данные о производителе, типе используемого профлиста, виде сэндвич-панелей, их параметрах и количестве.

В монтажной документации показано расположение соединительных элементов, их разновидность и количество, места примыкания сэндвич-панелей и узлов кровли. В отдельных разделах есть информация о спецификации фасонных, архитектурных и отделочных элементов, прописано количество теплоизоляционных и гидроизоляционных материалов.

Сэндвич-панели используют для покрытия крыш со скатом от 5 градусов без устройства слуховых окон, зенитных фонарей или люков. Если используется одна длинная панель угол ската должен быть не меньше 7 градусов.

Расположение опорных конструкций, а именно стоек, прогонов, стропил должно быть строго горизонтальное и вертикальное. Любое отклонение может привести к браку при монтаже кровельных сэндвич-панелей. Металлические конструкции проверяются на наличие коррозионного процесса. При покупке сэндвич-панелей к партии обязательно прикладывается инструкция по монтажу, схема и технологическая карта установки кровельных панелей.

ЧИТАЙТЕ ЕЩЕ: Что еще нужно знать про укладку кровли

До начала работ очистите строительную площадку от мусора и тщательно ее выровняйте. Для складирования панелей подготовьте специальный чистый поддон. Чтобы избежать повреждения покрытия панелей при перевозке и монтаже, их закрывают полиэтиленовой пленкой. Постарайтесь, чтобы кровельный материал не был испачкан. Его не рекомендуется чистить или мыть абразивными моющими веществами, щелочью или кислотой. Чтобы не повредить полимерное покрытие не кладите на панели какие-либо вещи или предметы. Монтаж лучше всего выполнять в обуви с мягкой подошвой.

Инструменты и материалы

Для работы с кровельными сэндвич-панелями понадобится:

шуруповерт или электродрель с большими оборотами;

кровельные саморезы по металлу подходящей длины;

для защиты полиуретанового покрытия на саморезы надеваются уплотнительные эластичные шайбы;

специальные заклепки или короткие саморезы для монтажа доборных элементов.

При поставке кровельных панелей на стройплощадку необходимо сверить номера оттенка цвета на всех пачках, они должны совпадать.

Резка сэндвич-панелей

Иногда возникает необходимость делать резку кровельного материала. Основное требование — сохранение вертикальности разреза. С обеих сторон проводят линию разреза и проверяют их на совпадение. Не рекомендуется для резки сэндвич-панелей использовать шлифовальную машинку или плазменную резку. При небольших объемах работ воспользуйтесь электрическими ножницами. Сначала проводится резка метала с одной стороны, а затем с другой.

Монтаж кровельных сэндвич-панелей

Для подъема кровельных плит на крышу понадобятся грузоподъемные механизмы, металлические захваты с вакуумными присосками. В местах установки присосок необходимо удалить защитную полиэтиленовую пленку. Вместо захватов можно использовать струбцины с резиновыми или войлочными прокладками.

Наверх поднимается одна панель, проводится крепление, а затем поднимается следующая. Чтобы избежать деформации не кладите сэндвич-панель на плоскость с замками. Не допускайте перегибов и падения панелей, устанавливая подвешивание на текстильные стропы через каждые 3 метра.

Снимать стропы необходимо только после окончательной установки элемента кровли на место крепления. Чтобы не испортить края материала, учитывайте угол ската при подъеме панели.

Выбор конструкции кровельной системы

Если строение небольшое, установка стропильной системы не понадобится. На боковых стенах крепится мауэрлат, а между фронтонами укладывают коньковый прогон. В этом случае установка кровельных сэндвич-панелей своими руками ведется на коньковую балку и мауэрлат.

Когда прогоны получаются большими и нет возможности одной панелью перекрыть эти расстояния, нужен монтаж дополнительных прогонов. Необходимость в таких прогонах появляется при длине пролетов более 4 м. Монтаж сэндвич-панелей осуществляется и на стропильные конструкции.

Крепление кровли

Работа с кровельными сэндвич-панелями отличается от монтажа кровли из других материалов. Крайние опоры под кровельные панели имеют ширину от 60 мм, а промежуточные — 80 мм и более.

Монтаж кровельного материала проводится при не слишком высокой или низкой температуре, чтобы была возможность легко снять снизу панели защитную пленку. Далее очищаются стыкуемые трапеции профлиста.

Первая панель размещается рядом с коньком или крепят к стропилу. Чтобы избежать деформации шайбы, необходимо откорректировать крутящий момент затяжки у шуруповерта. От края панели отступают минимум 50 мм и начинают вкручивать саморезы. Панель крепится ко всем прогонам.

Во время вкручивания саморезов основное правило, это не торопиться и качественно затягивать шурупы. Саморез должен входить в панель под углом в 90 градусов, шайба прижимается плотно к металлу, но не раздавливается. Время службы кровельной конструкции зависит не слишком сильного и не слишком слабого затягивания шурупов.

Избежать деформации замков и перекоса сэндвич-панелей при стыковке поможет использование двух захватов. В замок с выемкой устанавливается уплотнитель. Промежуточные панели крепятся к прогонам. Крайние элементы крепятся к панелям ввинчиванием самореза в выступающую часть сэндвич-панели — ребро жесткости.

После завершения укладки панелей осуществляется крепление внутренней планки конька и лишь только потом начать продольное соединение элементов кровли. Конек на кровельной конструкции из сэндвич-панелей отличается от конька других кровельных систем своей цельной конструкцией.

Уплотнение продольных соединений

Через каждые 50 см шурупами проводится дополнительное крепление продольного соединения панелей. Чтобы на продольном соединении между элементами кровли не образовались зазоры, проводится его уплотнение. Делать это нужно при любых уклонах кровли. В качестве уплотнителя применяется монтажная пена или силиконовый герметик.

После того как пена застынет, необходимо срезать излишки. Уложить по обе стороны конька полиуретановые прокладки с подходящим профилем. На них крепится приконьковая планка к гребням сэндвич-панелей. Еще одна прокладка и завершается монтаж финишной коньковой планкой.

Монтаж кровли из сэндвич-панелей завершен. Работы несложные и не требуют особых навыков. Достаточно следовать инструкции, которую вы получите при покупке кровельных сэндвич-панелей и не забывать о наших рекомендациях.

НАШИ УСЛУГИ:

Приобрести кровельные сэндвич-панели

Профессиональный монтаж сэндвич-панелей

пошаговых инструкций. Инструкция по монтажу сэндвич-панелей. Звуки и характеристики сэндвич-панелей. Как установить сэндвич панели своими руками.

Сэндвич-панели были изобретены в 1930-х годах прошлого века, но до сих пор пользуются большой популярностью в жилищном и промышленном строительстве во всем мире. Это практичный, недорогой и прочный материал, сочетающий в себе качества утеплителя, шумо- и гидроизоляции, а также внешней отделки. В этой статье мы поговорим о разновидностях сэндвич-панелей и способах монтажа.

Характеристики Сэндвич-панели

Сэндвич панели изготавливаются на специально оборудованных предприятиях исключительно механизированным способом. Они состоят из нескольких слоев, представляющих собой своеобразный «бутерброд» или «бутерброд» (отсюда и название) из различных строительных материалов. Между металлическими листами укладывается теплоизоляционный материал различного качества. Толщина сэндвич-панели зависит от утеплителя, она же определяет стоимость изделия. Этот параметр влияет на толщину металлической оболочки. Для возведения кровли обычно применяют тонкие панели с листами 0,6 мм, а для облицовки стен применяют более массивные — с толщиной листов до 1,2 мм.

Размеры сэндвич-панелей также влияют на цену. Стандартно изделие достигает длины 12 м, но по желанию заказчика этот параметр может измениться. Общая толщина с учетом металлических листов и утеплителя может составлять 40-250 мм. Ширина панелей зависит от профиля и составляет от 50 до 120 см. Узкие изделия в основном используются для строительства гаражных ворот, а широкие – для строительства либо отделки всевозможных объектов (складов, домов, гаражей и т.п.).

Самые дорогие — трехслойные сэндвич-панели. Это объясняется более сложной конструкцией, высокой прочностью и лучшими характеристиками.

Преимущества и недостатки

Такая многолетняя популярность сэндвич-панелей объясняется весом и преимуществами перед другими материалами.

Преимущества сэндвич-панелей:

быстрый монтаж – возведение стен или облицовочных панелей не отнимает много времени;
малый вес изделий относительно легкая конструкция не требует финансовых затрат на возведение прочного фундамента, который уйдет, например, на коробку из кирпича или бетона;
конструкции из панелей можно со временем модернизировать, разбирать и перевозить в другое место;
экономия – построить дом из сэндвич-панелей в несколько раз дешевле, чем из кирпича или блоков;
пожарная безопасность — слой теплоизоляции надежно защищен от прямого пламени металлическими листами. Исключение составляют сэндвич-панели с ПВХ, пенополиуретаном или пенополистиролом посередине, поэтому внимательно изучите состав;
экология — В производстве используются безопасные для здоровья и природы материалы;
высокая прочность – стеновые сэндвич-панели изготовлены из толстых металлических листов, устойчивых к механическим повреждениям;

теплоизоляция

– этот параметр зависит от толщины утеплителя в «Сэндвиче»;

шумоизоляция

– чем толще панель, тем лучше она защищает от посторонних звуков;
монтировать сэндвич-панели можно в любое время года, кроме зимы с лютыми морозами (может появиться обледенение на стыках).

К недостаткам этого материала можно отнести его неспособность выдерживать длительные большие нагрузки. Если в составе утеплителя есть базальт, то могут пострадать теплоизоляция и прочностные качества панелей. Берет на себя защиту несущей рамы от коррозии, если она металлическая, от грибка и плесени — если деревянная.

Срок эксплуатации качественных панелей 40-50 лет.

Типы сэндвич-панелей

В зависимости от назначения выделяют несколько видов сэндвич-панелей, каждый из которых имеет свои эксплуатационные характеристики. Только грамотно подобранная вариация панелей может гарантировать удачный результат и долговечность конструкции.

Для строительства применяют следующие виды сэндвич-панелей:

Кровля — используется для строительства и облицовки крыш. Обычно имеют плоский гладкий профиль, толщина металлических листов 0,6 мм, утеплитель от 50 до 70 мм, ширина панелей 120 см. Отличительной особенностью является небольшой вес и, как следствие, небольшая нагрузка на несущие стены. Стандартная 12-тимпановая кровля из таких панелей весит всего 70 кг. Внутри кровельных сэндвич-панелей находится стекловолокно, хорошо удерживающее тепло.
Стеновые – такие панели придают зданию прочность и жесткость, поэтому они значительно толще и тверже кровельного покрытия. Они снабжены специальными ребрами жесткости и выдерживают порывы ветра до 190 км/ч. В качестве наполнителя в таких панелях используется пенополиуретан. При толщине утеплителя 10 см стеновая сэндвич-панель из 12 чабрецов весит около 110 кг. Изделия обладают хорошей несущей способностью и могут использоваться в жилищном строительстве.
Специальные – такие панели используются для строительства специфических конструкций, например, морозильных камер или складов. Теплоизоляция в них может быть толщиной от 40 мм до 25 см. Тонкие специальные панели нужны для возведения легких конструкций (розеток), а толстые используются для создания холодильных камер. Они могут иметь разнообразную фактуру, размеры, системы крепления и т. д.

Как выбрать?

При выборе сэндвич-панелей следует руководствоваться не только спецификой конструкции будущего строения и его назначением.

На что следует обратить внимание:

Какой утеплитель используется в панели — пенополистирол отлично сохраняет тепло, не пропускает влагу и не вредит здоровью, но пожароопасен, поэтому не стоит выбирать такие панели для здания, где будет использоваться открытый огонь или мощные отопительные приборы. Пенополиуретан ценится за низкую теплопроводность и качественную гидроизоляцию, но при этом горит. Минеральная вата не горит и хорошо держит тепло, но совершенно не пригодна для использования в условиях повышенной влажности.
Толщина изделия — понятно, что чем толще панель, тем она устойчивее, прочнее и лучше прогревается. Но зато увеличение толщины дает не только лучшую защиту от холода, но и уменьшает полезную площадь, усложняет монтаж, да и стоимость таких толстых панелей будет намного выше.

Сэндвич-панели

Geometry также играют важную роль. Именно поэтому необходимо предварительно произвести расчет сэндвич-панелей, чтобы они соответствовали проекту здания.
Производитель должен иметь достаточный опыт и хорошую репутацию – только тогда можно быть уверенным в качестве своей продукции. Перед покупкой узнайте, какая у него производственная база, сколько заводов, владеет ли он современными технологиями или делает панели так же, как и в прошлом веке. В России по производству сэндвич-панелей работает более 200 компаний, поэтому конкуренция на рынке здоровая, и есть из чего выбрать. Крупнейшие производители в России: Руукки-Вентал, Электротехника, КЗЛК, Тримимо-Вис, Мосстрой-31.

Правила транспортировки и разгрузки

Некоторые особенности транспортировки и погрузки сэндвич-панелей относят к недостаткам. На самом деле успех мероприятия зависит от правильной транспортировки материала. Так что передвигать его нужно только в заводской упаковке и в грузовых вагонах с открытым кузовом и с доливкой. В корпусе должны быть специальные проушины для упаковочных замков. Их, в свою очередь, можно разместить максимум в 2 слоя.

При транспортировке пакеты закрепляют специальными лентами, закрепляя их через каждые 1,5 м. Во время поездки водитель или его помощник должны проверять состояние груза (натяжение связок, крепление и т.п.). Если панели перевозятся морем или по железной дороге, их упаковывают в деревянные ящики, соответствующие размерам изделий.

Запрещается перевозить панели под любой груз, даже если он плоский и устойчивый (фанера, металлические листы, кирпич, блоки).

Погружать панели допускается только механизированным способом, перемещая каждую упаковку отдельно. При этом используются специальные стропы с подходящей грузоподъемностью. Для ускорения разгрузки можно оснастить ящики металлическими стропами.

Панели можно загружать только сверху, но ни в коем случае не втыкать в корпус горизонтально. Разгрузка осуществляется на ровной площадке, при этом используется траверса.

Монтаж сэндвич-панелей

Монтаж сэндвич-панелей – достаточно сложная работа, требующая профессиональных навыков и наличия специализированного инструмента. Перед работой следует убедиться, что все панели соответствуют размеру и цвету, заменить раму и сверить ее размеры с проектом.

Перед установкой сэндвич-панели необходимо подготовить — очистить от грязи и пыли, снять защитную пленку с обшивки, при необходимости подрезать некоторые панели. Для этого используются гальванические пластины или электрические биты с мелкими зубьями. Если вам нужно вырезать крошечный фигурный элемент, используйте ножницы по металлу.

ВАЖНО: Запрещается резать панель газовыми резаками — может загореться изоляция.

Порядок монтажа панелей определяется проектом и архитектурными особенностями здания, но всегда необходимо начинать с нижнего левого или правого угла. Элементы не должны ударяться друг о друга, поэтому при установке зажимайте их резиновыми ху.

Для крепления к раме используйте специальные саморезы для сэндвич-панелей из нержавеющей стали, снабженные уплотнительными прокладками. Длина саморезов зависит от толщины изделия. Для крепления к деревянным прогонам используйте шурупы. При этом ширина опоры для панелей должна быть не менее 6 см, если в проекте не предусмотрены другие размеры.

Монтаж панелей осуществляется с помощью зажима, количество захватов зависит от габаритов изделия. Если он установлен горизонтально, то должен лежать так, чтобы вся его масса давила на изоляцию. Если вертикально, то после установки их заготавливают для плотного схождения замков. Когда панель закреплена струбцинами, ее можно прикрепить к раме, проложив между ней и слоем изоленты.

Полезный совет: Чтобы в замках не оставалось щелей, заполните стыки монтажной пеной или минеральной ватой.

Фасонные изделия крепятся самовытяжкой через каждые 30-40 см и растяжными заклепками через каждые 30 см.

Подготовка сэндвич-панелей

Когда панели разгружены и очищены, можно приступать к подготовительным работам, что впоследствии облегчит и ускорит сам монтаж.

Что нужно сделать:

Внимательно изучите компоновку макетов панелей для стен и крыш, чтобы определить, в какой последовательности их размещать.
Установите вспомогательные леса и необходимое монтажное оборудование, прикрепив их к раме.
Убедитесь, что подъемный кран не мешает строительной площадке.
Подготовьте все необходимые инструменты: 2 стропа длиной 10 м (грузоподъемностью 5 тонн), 2 распорки для замков, хомут, монтажный инструмент.

Особенности монтажа сэндвич-панелей

Все понятно, что установить сэндвич-панель смогут только профессионалы, поэтому не стоит даже пытаться сделать это своими руками. Но приведенные ниже данные позволят вам проконтролировать монтаж установки и оценить профессионализм работников.

Тонкости монтажа панелей:

Панели нельзя брать поверх верхней оболочки.
Запрещается оставлять элементы в зажиме или незакрепленными, если нужно куда-то переместить или прервать работу.

Стеновые сэндвич-панели

крепятся с помощью траверсы, при этом ее можно фиксировать тросом для стабилизации положения панели при подъеме.
При подаче панели краном к месту установки необходимо установить ее по заранее обозначенным отметкам.
Первая панель устанавливается на расстоянии 20-30 мм от основания, после чего проверяется ровность расположения всех последующих элементов, от этого зависит.
Если кладка горизонтальная, то второй, третий и все последующие элементы следует устанавливать сверху, и после каждых 3-х панелей проверять фатальность всей конструкции.
Между кровельными и стеновыми элементами необходимо оставлять зазор около 2-3 см.
Узлы крепления сэндвич-панелей необходимо сначала разметить и только потом использовать крепеж.
Зажимы можно снимать только после того, как вы убедились в надежности крепления элемента к раме.
Затяните винты до тех пор, пока металлический кожух не перестанет гнуться, но этого нельзя допускать для слишком прочной панели.
Оконные и дверные проемы укладываются прямо при монтаже панелей. Между панелями и самими блоками следует оставлять зазор в 2-3 см. Если открытие невозможно на месте, его следует делать на земле, подкладывая под панель эластичную подкладку. Поднимать такой «дырявый» элемент нужно с максимальной осторожностью, так как прежней прочности он уже не имеет.
Начинать монтаж кровельных панелей нужно от места расположения первого элемента открытой волны к краю кровли – так вы получите надежное соединение.
Панели поднимают траверсой и закрепляют над местом установки, после чего выставляют крайний каркасный карниз панели на расстояние, предусмотренное проектом.
Кровельные панели закрепляют в полях нижнего прогиба волн, а перехлесты гофр в замках элементов крепят вытяжными заклепками через каждые 30 см.
Обязательно оставляйте температурные зазоры в замках панели (2-3 мм).

Важно: зимой и в межсезонье кровлю из сэндвич-панелей необходимо регулярно очищать от снега и листьев во избежание коррозии.

Видео по монтажу сэндвич-панелей даст более полное представление об этом процессе:

Фасонные элементы

Чтобы здание из сэндвич-панелей приобрело полный перечень своих характеристик и простояло как можно дольше, необходимо установить различные фасонные элементы. Их внешний вид и расположение еще определяются на этапе создания проекта.

Вертикальную установку элементов начинают снизу вверх, делая в сумме каждые последующие 10 см. Швы являются зонами потенциального риска, так как через них может просачиваться вода, поэтому они обязательно с силиконовым герметиком.

Двойной конек специалисты рекомендуют использовать в конековых стыках кровельных панелей. Это непосредственно сам конь и внутренняя планка. Причем брус монтируется до монтажа кровельных сэндвич-панелей, так как его следует подгонять непосредственно к прогонам. По окончании монтажа оставшийся зазор заделывают монтажной пеной, мастикой или смазывают трамбовкой или трамбовкой.

Сэндвич-панель: фото

Яркие фасадные сэндвич-панели помогут создать оригинальные ECSTERERS:

Cool с толстыми сэндвич-панелями:

Построить дом из специальных сэндвич-панелей, где наружные стены «сэндвич» выполнены не из металла, а из дерева:

Небольшой теплый гараж из панелей:

установка и монтаж дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

Плюсы и минусы использования дымохода Сэндвич
Материал, из которого изготовлены трубы
- Вариант №1 — Нержавеющая сталь с легирующими добавками
- Вариант №2 — черный металл для дымоходов
- Вариант №3 — Комбинированный дымоход Сэндвич
Влияние топлива на работу дымохода
Конструктивные элементы и их особенности
Как подобрать необходимый диаметр дымохода?
Монтаж многослойной системы дымоудаления
- Этап №1 – монтаж элементов дымохода
- Этап №2 – прохождение потолков и перекрытий стен
- Этап №3 – прохождение системы через крышу
- Этап №4 – размещение конструкции над крышей
Что сделать для улучшения тяга?
- Причины плохих продуктов сгорания
- Как предотвратить проблемы с тягой?
Эксплуатация дымоходных сэндвич-систем
Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

нарушение герметизации после определенного количества циклов нагрева и охлаждения;
По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;
срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Галерея изображений

Фото

Дымоходы, собранные из элементов типа сэндвич, не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымовые каналы, собранные из элементов сэндвич, работают с любыми типами тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено утеплителем

Сборку и монтаж трубы начинают с горизонтального участка, начинают от места выхода профильной трубы из дома

Участки пересечения сэндвича стены и кровельной системы с дымоходом утепляют накладками из негорючих материалов

На пересечении дымохода кровельной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами 90 003

Особенности конструкции трубы

Зона начала монтажа труб

Детали изоляции дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимущества дымохода сэндвич:

Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода сэндвич можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании в дымоходе различных веществ могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант №1 — Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства дымоходных сэндвичей:

Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800°С.
Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
Широко распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он будет притягиваться к стальным изделиям с недостаточным содержанием лигирующих добавок

Вариант №2 — черный металл для дымоходов

Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Эмалированные трубы применяются для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода сэндвич.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

Основными конструктивными элементами канала дымохода являются:

Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства

Дымоходный сэндвич-элемент может подключаться к отопительному прибору через переходник — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его протечку и защитит от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап № 2 — проходные потолочные и настенные перекрытия

Даже то, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочную, влажную и температурную деформацию

Для прохода через перекрытие и, особенно, через легковоспламеняющиеся материалы, применяют также специальный проходной узел. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Края его заводят под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее полуметра над коньком, 1,2 м над поверхностью плоской кровли или 2 м при комбинированной кровле. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте вентиляции, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкий дымоход

Не принимая во внимание вовремя не прочищенный и забитый дымоход, причины, по которым он возникает в нем следующие:

неправильный расчет соотношения мощности котла и параметров трубы;
неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
большое количество узких участков и поворотов в конструкции дымохода;
высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

высота конструкции должна быть равна или больше пяти метров;
дымоход предпочтительнее построить прямой — без изгибов и поворотов;
поворота (не более трех) выполняются под углом 45°;
от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
Ротационная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

Есть ли у вас опыт строительства дымохода из бутерброда? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.
