необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Содержание

• Основные типы и производители
• Какие комплектующие потребуются?
• Инструмент для подключения домофона
• Типовые схемы подключения домофонов
• Порядок установки домофона
  • Прокладка кабелей
  • Монтаж вызывной панели
  • Монтаж разговорной трубки
  • Монтаж контроллера
  • Подключение и наладка
  • Программирование электронных ключей
• Заключение

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

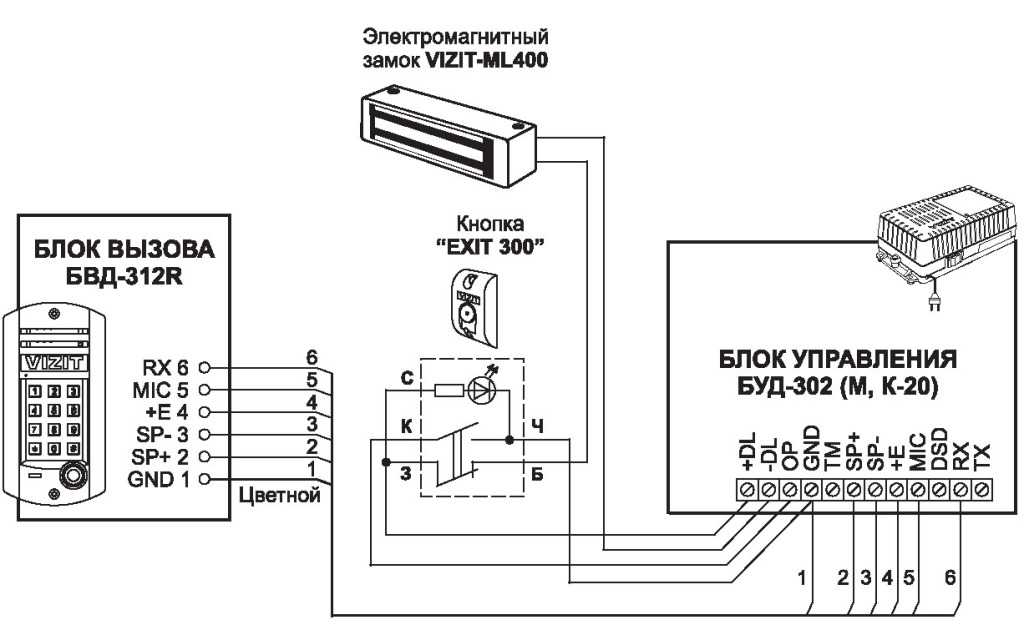

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

Поделиться новостью в соцсетях

Подключение видеодомофона: схема и видео подключения

Статьи

Автор Фома Бахтин На чтение 3 мин. Просмотров 6.9k. Опубликовано 10 марта
Обновлено 19 ноября

Моделей видеодомофонов существует несколько, однако принцип работы у многих из них схожий. Когда вы приобретаете видеодомофон, то почти всегда имеете возможность за дополнительную плату заказать также его подключение. При этом никто не в силах запретить вам произвести подключение такого домофона самостоятельно. Если вы решились на такое, то наберитесь терпения, ведь только правильно подключенный домофон будет служить долго и работать корректно.

Содержание

1. Схема подключения видеодомофона
2. Подключение видеодомофона к подъездному домофону
3. Установка и подключение видеодомофона своими руками. Схема подключения видеодомофона в частном доме
4. Какие провода закладывать, подключение домофона установка видеодомофона видеонаблюдение безопасность
5. Как подключить видеодомофон к VIZIT своими руками.

Схема подключения видеодомофона

Конструктивно различные модели домофонов также принципиально не отличаются друг от друга, а потому и процесс их монтажа будет приблизительно одинаковым. Начинать подключение видеодомофона своими руками следует с проектировки и составления схемы, если вы не собираетесь использовать уже существующую схему. Важно помнить, что ваша, или чужая, ошибка на этом этапе может повлечь определенные трудности, которые будут связаны с плохой работой домофона, что, в свою очередь, приведет к его переделке.

Камеру для видеодомофона лучше всего установить на уровне среднего роста человека, благодаря чему будет найден такой угол обзора, при котором вы сможете разглядеть любого гостя. Монитор для домофона лучше установить в таком месте, где вам будет удобно использовать его и иметь к нему постоянный доступ. Небольшая проблема возникнет с подключением проводного видеомагнитофона к домофону. Во-первых, вам может не хватить длины проводов, если оба прибора располагаются на значительном расстоянии друг от друга. Во-вторых, провести провода рекомендуем не по полу, где их можно легко задеть и порвать. Обе проблемы решаются очень просто, однако не обратить ваше внимание на них мы не можем.

Если вы используете беспроводной видеомагнитофон, то его подключение к видеодомофону окажется более простым. Сигнал будет передаваться по радиоканалу. Вам понадобится установить блок камеры и блок монитора. Рядом с каждым блоком должна находиться розетка. Если же вы используете проводной видеомагнитофон, то для камеры розетка не нужна – ее питание будет идти через подключенный к сети монитор.

Следующим этапом будет установка всех составляющих видеодомофона. Инструкция поможет вам произвести правильный монтаж всех частей своими руками. Если вы используете проводные устройства, то не забудьте проверить соединения проводов. И, конечно же, не пренебрегайте техникой безопасности – в частности, обесточьте все блоки перед тем как приступите к подключению видеодомофона.

Подключение видеодомофона к подъездному домофону

В том случае если на двери подъезда есть домофон, а вы установили свой на двери квартиры, то их можно объединить. У вас по крайней мере станет одной трубкой в квартире меньше. Чтобы подключить видеодомофон к подъездному, достаточно соединить вызывную панель первого из них с камерой второго. В домофонах есть блок сопряжения, который вы сможете использовать, чтобы произвести необходимое подсоединение. Данный блок занимает один из выходов, имеющихся в видеодомофоне.

При этом благодаря ему возможно подключить камеру, находящуюся в подъездном домофоне, – причем именно к этому блоку. Также можно подключить аудиоканал при желании. Однако помните, что блок сопряжения может быть как внешним, так и внутренним. И внутренний надежнее: он не только скрыт другими панелями и дает возможность при желании подключить еще несколько дополнительных панелей к видеодомофону, но и позволяет регулировать видеосигналы при подключении, а это является несомненным плюсом для мест с плохим освещением.

Установка и подключение видеодомофона своими руками. Схема подключения видеодомофона в частном доме

Какие провода закладывать, подключение домофона установка видеодомофона видеонаблюдение безопасность

Как подключить видеодомофон к VIZIT своими руками.

Оцените автора

Настройка внутренней связи на мобильном устройстве

Если вы хотите использовать свой смартфон или планшет с системой внутренней связи Control4, вам потребуется:

• Совместимый смартфон или планшет (см. ниже)
• Годовая подписка на Control4 4Sight
• Совместимые устройства внутренней связи
• Учетная запись Control4 для каждого мобильного пользователя, которого вы хотите добавить (спросите у Smart Home Pro информацию об этой учетной записи, если у вас ее еще нет)

Совместимый смартфон или планшет

Приложение Intercom Anywhere работает с устройствами Android (версия 5.1 и новее) и iOS (версия 10 и новее). Любое мобильное устройство Apple с Wi-Fi и приложением Intercom Anywhere или любое мобильное устройство Android с приложением Control4 может использовать интерком в системе, которая находится в той же локальной сети, но 3G/4G/5G и 4Sight (см. ниже) требуется для подключения вне дома.

Годовая подписка 4Sight

С подпиской 4Sight (около 10 долларов в месяц) вы можете использовать свое мобильное устройство с системой внутренней связи. 4Sight также позволяет вам управлять собственной автоматизацией, интегрироваться с Amazon Alexa и Google Assistant и т. д. Для получения дополнительной информации о 4Sight обратитесь к своему Smart Home Pro или войдите на сайт control4.com.

Совместимые устройства с внутренней связью

К ним относятся дверные видеозвонки Control4 и другие устройства, интегрируемые с Control4.

Учетная запись Control4 для каждого мобильного пользователя

Перед добавлением мобильного устройства в систему внутренней связи необходимо создать безопасный профиль пользователя для каждого мобильного устройства, которое будет добавлено в Control4.

Чтобы создать новый профиль пользователя:

1. Войдите в свою учетную запись Control4 на сайте control4.com.

2. Щелкните Удаленный доступ.

   Откроется экран пользователей и устройств .

3. Рядом с Users щелкните Добавить нового пользователя. Откроется экран ДОБАВИТЬ НОВОГО ПОЛЬЗОВАТЕЛЯ .

4. Введите имя, адрес электронной почты и пароль и выберите любые разрешения, которые вы хотите предоставить пользователю, затем нажмите Сохранить.
5. Приглашение будет отправлено новому пользователю по электронной почте. Перед установкой приложения Intercom Anywhere убедитесь, что приглашение принято.

Чтобы подключить мобильное устройство к переговорной системе Control4, начните с установки соответствующего приложения на каждый смартфон и планшет.

Чтобы установить приложение Control4 или приложение Intercom Anywhere:

1. На каждом устройстве Apple установите приложение Control4 Intercom Anywhere из Apple App Store.
   — ИЛИ —
   На каждом устройстве Android установите приложение Control4 из магазина Google Play.

2. После установки приложения откройте его.

3. При первом открытии приложения введите имя пользователя и пароль своего профиля пользователя Control4. (Это соединит мобильное устройство с системой внутренней связи.)

4. Нажмите «Разрешить», чтобы разрешить приложению использовать камеру вашего телефона, микрофон и уведомления.

   Ваше мобильное приложение внутренней связи Control4 готово к использованию.

Вернуться к основам внутренней связи.

Copyright © 2021, Snap One, LLC

Использование старых телефонов в качестве внутренней связи

Очень простая схема внутренней связи

Возьмите два телефонных разъема и резистор на 680 Ом, 1/2 Вт. Подключить
компоненты, чтобы сделать схему ниже:

 reen 680 1/2 Вт + 12 В - Красный
--------------------/\/\/\------|'|'|'|'---------- -------
К телефону К телефону
_________________________________________________________
Красный зеленый


Вы можете использовать аккумулятор от 12 до 24 В, например, гелевый элемент, поскольку
мощность автомобиля или дешевая электростанция в стиле настенной бородавки, вероятно, слишком шумная.
Возможно, вам придется настроить
номинал резистора (1,2К для 24В). Все, что заставляет телефоны работать
и не использует общий ток контура более 30 мА.

Если вы можете справиться с этим, приобретите два телефона с громкой связью. Оставлять
их в режиме «громкой связи» непрерывно и стучать по клавиатуре
чтобы привлечь внимание другого конца.

Домофон с вызывным сигналом

От: [email protected] (Маркус Вандель)

Я недавно думал об этом и придумал неуклюжую, но работоспособную схему.

Говорить по телефону легко. Вы пропускаете постоянный ток через телефон, и он передает и принимает звук. Итак, два телефона и ток
источник (около 25 мА) все последовательно даст вам говорящую цепь. Подходящий источник тока может быть таким же простым, как батарея 9 В и серия
резистор, значение которого регулируется (при поднятой трубке обоих телефонов) до протекания около 25 мА. Затем вы можете обойти батарею и резистор с помощью
конденсатор, чтобы соединить звук напрямую и получить громкое и четкое соединение.

Гораздо сложнее сигнализировать на другом конце. Чтобы позвонить в звонок, вам нужно подать в телефон 90 В (RMS) 20 Гц переменного тока (номинально). Ниже
напряжения будут работать (примерно до 40 В), но разные частоты не будут. Вы не можете звонить по телефону на частоте 60 Гц. У меня есть вызывная цепь в АТС
Я построил, но он состоит из синусоидального генератора 20 Гц, двухтактного усилителя мощности и большого трансформатора. Слишком сложно для простого
2-х телефонная внутренняя связь, и в любом случае напряжение звонка может болезненно ударить ребенка.

Так что забудьте о звонке и изучите другие формы сигнализации. Вот что я придумал:

 + | | -
      +-------+------ - - --+---||||---/\/\/--+---- - -----+- ------+
      | | | | | Р | | |
      | | | 24В | | |
      | --- | | --- |
      | | | +---||-------------+ | | |
      | --- Соналерт С Соналерт --- |
      | С | | С |
      +---||--+ +--||---+
      | _|_, _|_ |
      | /\15В 15В\/ |
    ТЕЛЕФОН -+- Зенер Зенер `-+- ТЕЛЕФОН
      | | | |
      | | | |
      +-------+---- - - - -------------------+ -------+


Как и раньше, установите R, чтобы получить ток разговора (оба телефона сняты) около 25 мА. Начните с 1 кОм. Оставьте это, если телефоны работают
достаточно хорошо; ток не очень критичен. Конденсаторы C являются конденсаторами обхода звука и должны иметь емкость около 0,47 мкФ.
Когда телефоны положены, они представляют собой разомкнутую цепь, и напряжения батареи 24 В недостаточно, чтобы преодолеть последовательное падение напряжения 30 В.
стабилитроны и ток не течет. Когда оба телефона подняты, они имеют очень низкое сопротивление и ток разговора (определяемый
Р) течет.

Когда трубка снята только с одного телефона, его низкое сопротивление постоянному току подключается к диоду Зенера сбоку, так что на него подается полное питание 24 В.
Обратная сторона. Это компенсирует падение напряжения на другом стабилитроне, поэтому другой Sonalert издает звуковой сигнал. Замечательная вещь о Sonalerts
заключается в том, что они издают громкий шум при токе всего в несколько миллиампер, поэтому последовательный резистор R не имеет значения. Особенно приятно пульсирует
Sonalert, который автоматически издает звуковой сигнал. Когда Sonalert на дальнем конце подает звуковой сигнал, вы слышите звуковой сигнал на ближнем приемнике.
(при малой громкости благодаря обходному конденсатору на дальнем конце Sonalert), чтобы убедиться, что линия работает, а другой конец
сигнализировал.

Источником питания могут быть три батареи 9 В, соединенные последовательно, но поскольку 80% мощности теряется в последовательном резисторе R, а не в питании
телефоны это кажется немного расточительным. Настенная бородавка на 24 В с чистой фильтрацией была бы лучше.

Компоненты сигнализации могут быть установлены внутри телефонов. Для подключения к каждому телефону требуется всего два провода, а блок питания может
монтироваться по центру, в безопасном месте. Если R достаточно большой (1/2 Вт) и имеет достаточную вентиляцию, то обе линии могут работать бесконечно долго.
короткое замыкание без какой-либо опасности возгорания, и нигде нет достаточного напряжения, чтобы кто-то мог пострадать.

Я протестировал это с телефонами типа 500 и двумя разными типами пьезоизлучателей (пульсирующий соналерт и непульсирующий бренд X), и он
работает отлично. Вы должны быть в состоянии получить все необходимые детали, включая пьезо-зуммеры, в Radio Shack. Я люблю телефоны. Жаль, что я не
есть дети, которым нужна линия внутренней связи.

Цепь внутренней связи Threatre

 От: [email protected] (Бен Мелман)
Тема: Вот схема дешевого домофона
Группы новостей: rec.arts.theatre. stagecraft
Дата: 11 ноября 1996 20:14:01 по Гринвичу
Организация: Prodigy Services Company


Много раз в этой группе я видел, как люди спрашивают, как построить дешевый
театральный домофон. Я построил несколько разных систем, но это был
некоторое время назад (до того, как я получил дешевую подержанную систему Clear Com), но я
всегда использовал случайные детали, которые у меня были завалялись, а не то, что я мог
объясните не разбирающемуся в электронике человеку.

Что ж, в эти выходные мне срочно понадобилась система для общественного театра с
умеренные средства .. поэтому я построил им систему из материалов, полностью взятых с радио
Shack (я не люблю Radio Shack, но это единственное место, где вы можете получить это
умеренные средства .. поэтому я построил им систему из материалов, полностью взятых с радио
Shack (я не люблю Radio Shack, но это единственное место, где вы можете получить это
вещи в момент уведомления, и они повсюду). Это работает очень
ну, и я подумал, что, возможно, это кому-то еще пригодится, потому что даже если они
не разбираются в электронике, они могут зайти в Radio Shack и получить
абсолютно все, что им нужно.
Красный зеленый
К телефонным розеткам

Блок питания — это тип, продаваемый для питания вашего CB или автомобильной стереосистемы внутри
дом. Это стоит около 29 долларов. В прошлом я построил часть блока питания
сам (обычно 24 В), но это изящное решение, безопасное, экономящее время и работающее
отлично. Резистор и конденсатор имеют двойное назначение: 1) Фильтрация остаточного шума.
от (сырного) источника питания и 2) защитить систему от коротких замыканий
(резистор ограничивает ток примерно до 250 мА). Трансформатор
на самом деле используется в качестве дросселя; Radios Shack не продает обычные дроссели
это делает работу. Вы используете (толстые черные) первичные провода и просто изолируете
от вторичных проводов. Я предлагаю пропаять все соединения, для
надежность. Если вам нужна портативная система, вы, вероятно, сможете разместить все
в случае питания 12В. Там довольно пусто. я использовал
клеммную колодку и прикрутили все это дело к стене их техбудки
(в общественном театре это единственный способ не дать вещам гулять).

Красный и зеленый выходы подключаются к обычным модульным телефонным розеткам. я
использовал экранированную витую пару, потому что я подумал, что, возможно, захочу подключить
система Clear-com однажды, но обычный неэкранированный телефонный провод будет работать
слишком. Все разъемы параллельны, гирляндное соединение в порядке. Вы можете использовать
модульный Y-адаптер для превращения одного разъема в два. Re телефоны, я управляю
система теперь с четырьмя телефонными гарнитурами, т. е. обычный проводной телефон, за исключением
что у него есть гарнитура вместо трубки и его можно пристегнуть к ремню и т. д.
Также куплен в Radio Shack. У меня тоже есть обычный телефон типа «500»
в системе (по диммерам для патчинга) и обычный беспроводной телефон.
Используйте любые телефоны, которые вам нравятся. Телефоны с гарнитурой работают хорошо — это не совсем так.
