Электроприводы рулонных штор с WiFi своими руками.

В этом обзоре я поведаю о том, как изготовил электроприводы для обычных рулонных штор. В конструкции использовалось Sonoff RF реле и двигатели с Алиэкспресс. Если интересно — прошу под кат.

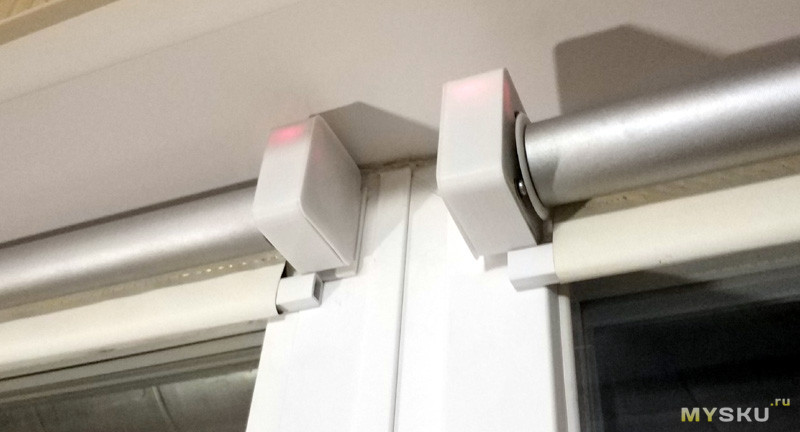

Опережая события, покажу, что получилось.

С чего все начиналось.

Немного истории

Еще с детства я мечтал об электрических шторах. Как было бы хорошо плавно и естественно просыпаться под утренние лучи солнца! Тогда еще у меня были обычные шторы. Электропривод для них был вполне реализуем, об этом я узнал в Сети. Интернет тогда только начал проникать в наши дома. Но единственной преградой были карнизы для штор. Они были металлическими и крючки в них немного застревали. Требовалась замена карнизов, а на это я тогда не был готов.

Прошло много времени…
Я переехал и начал снимать бюджетную квартиру. Там на окнах были горизонтальные жалюзи. На них-то я впервые и установил электроприводы. Это было замечательно! Утром ко времени подъема жалюзи открывались, комната освещалась утренними лучами солнца и мы просыпались легко и непринужденно.

Реализованы приводы были довольно своеобразно: из DVD плееров с разборки я достал моторы с редукторами, удалил лишнее и установил в два небольших пластиковых корпуса. Эти моторы были установлены на нижних частях двух окон и вращали трости жалюзи. Требовалось четыре оборота трости для открытия или закрытия. Для управления я собрал небольшой контроллер. Он представлял собой ATmega8 с дисплеем. Имелось два «будильника» на открытие и закрытие, а количество оборотов трости задавались задержкой «delay_ms». В добавок можно было вручную открыть или закрыть жалюзи, имелись автоматический и ручной режимы.

Единственным минусом как раз было управление при помощи задержки, а не счетом количества оборотов. Была разная нагрузка на двигатели при закрытии и открытии, т.е. жалюзи быстрее закрывались, чем открывались и через неделю-две систему приходилось подстраивать.

Планирование.

Прошло еще несколько лет.
Я снова переехал, в этот раз уже в свою квартиру. Познав все прелести электро окон я не хотел от них отказываться и еще на этапе ремонта проложил гофру под кабель. Какие приводы будут установлены, я еще не знал.
На Алиэкспресс есть моторы для рулонных штор. Для моей комнаты понадобилось бы три мотора и пульт. Да и шторы просто так не купить — нужно собирать самому. Все это выливалось в кругленькую сумму. Позвонил в фирму, которая продает моторы для штор и сами шторы с электроприводом — цена огорчила еще больше.
Выход остался один — снова сделать все собственными руками.
Без штор жить не комфортно и были куплены рулонные шторы оффлайн. Жизнь продолжалась, а тем временем в голове жужжали мысли и формировался план действий…

В итоге было принято решение к имеющимся рулонным шторам добавить моторы с редукторами, установить концевики, чтобы все было красиво и автоматично, и организовать управление при помощи Sonoff реле. Используя такое реле удалось получить такие функции как удаленное управление по WiFi и при помощи пультов на 433МГц, гибкие настройки дня и времени открытия/закрытия и др. К тому же это все стоит недорого, не нужно писать и отлаживать программу, травить плату. Берем на вооружение!

Во время написания статьи я обнаружил, что на Али есть и приводы цепи штор — и тут китайцы нас спасают. Можно было просто купить…

Подготовка и доработка комплектующих.

Итак, приступим. Для начала, перед покупкой двигателей, я попытался измерить требуемое усилие на открытие. Радиус колеса шторы примерно 1 см и измерив какая масса, приложенная к цепи, будет поднимать штору, получим приблизительное значение требуемого крутящего момента двигателя. Я использовал пластиковую бутылку, наполненную водой. Оказалось, что требовалось около 1,5-2 кг*см для смещения шторы, а это довольно много. Разобрав механизм фиксации я обнаружил, что штора фиксируется и не падает благодаря пружине.

В моем случае их было две. Одну я удалил, и вал смазал маслом. После сборки «измерения» показали, что уже с одним литром воды (1кг*см) штора приходила в движение и сама не падала. Отлично…

Дальше нужен двигатель.
Результатом поисков по Алиэкспресс стали двигатели с редуктором. Можно выбрать требуемый крутящий момент, напряжение и скорость вращения. Я остановился на двигателе 12В, 30 об/мин, 4кг*см. Забегая вперед скажу, что с этим двигателем при напряжении 10В окна открываются за 37 секунд.

Для двигателей нужны корпуса. Самыми компактными подходящими нашлись корпуса Gainta. У них большой выбор пластиковых и алюминиевых корпусов.

После примерки двигателя оказалось, что корпус нужно дорабатывать. Бормашиной и фрезерным станком корпуса были немного доработаны.

И самое интересное — как это все прикрутить к шариковой цепи? Для решения этой задачи я приобрел рем. комплект для таких же штор.

Из этого комплекта нам понадобится деталь, отмеченная стрелкой. Её нужно будет превратить в колесо с резьбой М6. На этой детали удаляем все лишнее, вклеиваем две гайки М6 на эпоксидную смолу, все накручиваем на резьбу и клеим на эпоксидку. Сразу скажу, что гайки не обычные, а резьбовые вставки М6-М8*1,5. Таких в продаже нет, они были честно спионерены позаимствованы на работе. Поэтому придется импровизировать, если осмелитесь повторить сие безумие. К сожалению, фотографий процесса переделки не сохранилось. Тут прошу меня извинить.
Имеем двигатели с редукторами и колесами для шариковой цепи в корпусах.

Попытка изобразить переделку

Берем эту штуку. Разбираем с торца, сжав защелки. Получается две детали. Обрезаем по красной линии. Обе половинки одеваем на ось двигателя, мажем все эпоксидкой и зажимаем с двух сторон гайками. 🙂

Собираем все в систему.

Пришло время паять. Ниже приведена упрощенная схема подключения.

Двигатель управляется драйвером для коллекторных моторов A4950 (PDF) от Allegro.

(Будьте осторожны! Микросхема драйвера чувствительна к статическому электричеству. Во время сборки умерло несколько микросхем.)
Управление на плату драйвера приходит от Sonoff реле через концевые выключатели в виде герконов, установленных внутри штапиков окон. В самом Sonoff реле нужно заменить реле 🙂 на другое с напряжением 5В и группой переключающих контактов. Напряжение 5В для управления берем с источника питания Sonoff реле (электролитический конденсатор с низким напряжением).
Двигатели питаются от отдельного импульсного блока питания.
На самом деле я реализовал все немного сложнее: для питания двигателей я дополнительно использовал понижающие преобразователи, т.к. в зависимости от длины провода скорость вращения двигателей может быть разной, да и скорость вращения можно регулировать. Но это не столь важно.
Корпуса двигателей оказались довольно компактными, что вызвало небольшие трудности с установкой понижающих преобразователей и драйверов. Но все благополучно уместилось.
Так выглядит двигатель с питанием и управлением.

Чтобы ограничить движение шторы, внутрь штапиков были установлены герконы, а на шторы — магниты. Вся проводка уложена в кабель каналы.

На очереди блок управления. Внутри пластикового корпуса уместились блок питания, Sonoff реле и плата задержки, о которой я расскажу чуть позже.

Так блок управления подключается к окнам. Он аккурат расположился под тумбочкой и такая конструкция никак не мешает.

В стене проложена гофра, протянут кабель по которому идет питание и управление. На каждое из трех окон приходит питание 19В, и два управления через герконы.

Запуск и наладка.

Во время сборки я по отдельности проверял работу каждого узла и постепенно собирал все воедино.
Напряжение было снижено до 10В с целью уменьшения шума. Как оказалось, китайские моторы, втроем, неплохо так жужжат, плюс ко всему рамы окон резонируют.
Так же важно, чтобы герконы надежно срабатывали, иначе штора упрется и цепь будет проскальзывать на колесе двигателя. Вся надежность системы упирается в герконы.

Все заработало, вроде как ничего сложного… Если бы не одно «но»! Если ветерок колышет штору, может возникнуть ситуация, когда магнит отодвинется от геркона и т.к. управление подается постоянно, штора начнет двигаться куда не нужно. Таких случаев было достаточно и я решил добавить в систему задержку на отключение управления. Таким образом, через 40 секунд после появления управляющего сигнала контроллер отключает управление на драйверы двигателей. И даже, если штора не остановилась по концевику — остановится по таймеру. К слову, остановки в любом положении не предусмотрено — только открыто или закрыто. Это меня устраивает.

Опыт эксплуатации и резюме.

Результатом моих домомучений стала возможность открывать/закрывать шторы простым нажатием на кнопку настенного пульта ДУ или через приложение eWeLink со смартфона, автоматически открывать и закрывать шторы по времени и по дню недели, удаленно управлять через Интернет. И это, я вам скажу, очень удобно.
К плюсам еще стоит отнести возможность ручного управления. Если система отказала или отключили электричество, можно снять цепи с двигателей и крутить все вручную. Да и сами шторы поменять — не проблема. При использовании шаговых двигателей на оси вала, зачастую, механизм необратимо переделывается и возможность ручного управления ставится под вопрос.
Шум двигателей немного раздражает, но я его слышу только утром, и зачастую сквозь сон. Вечером шторы закрываются, когда меня еще нет дома или я нахожусь в другой комнате.
Так же интересен сам опыт использования Sonoff реле не как устройства коммутации нагрузки, а в качестве управляющего устройства. Можно использовать таймеры, расписание, удаленное управление труднодоступными механизмами и пр.
Интересно, как бы получилось реализовать такое управление при помощи реле от Xiaomi. Гибкие настройки сценариев, интеграция в систему умного дома выглядят многообещающе.
А какие нестандартные варианты использования Sonoff реле знаете вы?
Благодарен, что дочитали до конца. Я не писатель, больше технарь. Старался…

Update.

Немного раздражал шум двигателей. Решил добавить резиновые прокладки между двигателями и рамами окон. Под саморезы подложил резиновые шайбы. Шум уменьшился, рамы больше не излучают звук. Жужжат только моторы.
Поменял магниты на узкие и длинные. Их приклеил горизонтально, немного с выступом за пределы шторы. Концевики стали срабатывать надежнее.

И по обычаю, привет от Ириски.
