Как рассчитать размеры дверей шкафа-купе

Очень важно все правильно рассчитать, измерить точно, чтобы готовая конструкция прочно стояла на месте. Любая неточность может привести к заклиниванию или деформации дверей. Первое, что вам нужно сделать, это измерить ширину платформы структуры.

При измерении выполните проверку размеров в нескольких точках.

Следующим шагом является расчет дверей шкафа. Нас интересуют размеры проема для них, его высота, ширина и глубина. Последним подготовительным этапом является определение количества листьев и схемы их перекрытия. Самый простой дизайн — с двумя дверьми и наложением. Вооружитесь калькулятором и начните вычислять.

Соберите своими руками гардеробное отделение человека с практическими навыками, оно вполне под силу.

Замер проема

Для того, чтобы поместить шкаф в комнате, коридоре или холле, стоит рассчитать правильный размер проема. Для этого сначала выберите место установки структуры.

При измерении апертуры необходимо учитывать важные указания:

• Чтобы правильно измерить отверстие, необходимо измерить ширину и высоту места;
• Наименьшая ширина такого типа конструкции — 50 сантиметров, можно найти модели размером более одного метра. Главное подсчитать, что на территории достаточно места для всего строительства;
• Не забудьте измерить ширину пространства снизу и сверху, это поможет вам получить среднее значение;
• Мы рекомендуем измерять высоту, которая обычно составляет от 2 до 2,5 метров.

Необходимые меры

Определяем количество дверей

Обязательным этапом является расчет дверей шкафа. Но чтобы точно определить размер, необходимо сделать замеры с отверстия, где будет располагаться одежда. Взяты его высота, ширина и глубина.

При всех измерениях и расчетах необходимо соблюдать определенные правила:

• лучше измерять в разных областях, потому что есть различия;
• между измерениями может быть погрешность в полтора дюйма;
• значение высоты должно быть на 4 см меньше, чем то же значение, что и отверстие;
• Крайне важно, чтобы расчеты были сделаны точно;
• При измерении дверей целесообразно учитывать важный фактор — возможность прохождения этих элементов через проемы жилого пространства.

Для удобства открытия шкафа рекомендуется конструкция с двойными крыльями. Продажа изделий с тремя дверьми — обычное дело, они достаточно широкие и занимают много места. При выборе продукта следует в первую очередь учитывать свободное пространство в помещении.

Варианты планировки дверей квартиры

Расчеты размеров створок

Высота

Для расчета этого параметра двери помещения не требуется никаких формул. Начальным значением является соответствующий размер открытия (он уже известен). Так как дверь не должна «падать» с профиля, необходимо учитывать высоту ее стены. Если мы ориентируемся на систему установки Raumplus, которая используется чаще всего, то это 45 мм.

Просто вычитайте около 40 из высоты проема и получите требуемое значение. Это гарантирует, что ролики ни в коем случае (динамические или статические) не выпрыгнут из верхнего рельса. Максимальная высота определяется таким же образом. Вычитается только удвоенная толщина стенки профиля (верхняя + нижняя часть проема).

Этот метод также используется для определения высоты шкафа, независимо от схемы, в которой он установлен. Алгоритм идентичен для всех структур данного типа.

Ширина

Она должна быть выбрана таким образом, чтобы полосы перекрывались в достаточной степени, чтобы соответствовать выбранному варианту рукоятки.

Ширина и перехлест дверей купе

Не рекомендуется делать ворота размером менее 500 мм: ворота будут неустойчивыми из-за близости роликов. Немного больше силы при открытии и он может упасть с треков.

Также не делайте отсеки слишком широкими: они будут неудобны в использовании. Максимальная ширина 1000-1100, но лучше остановиться на средних значениях 700-900 мм.

При расчете ширины двери «хорошая практика» заключается в том, чтобы избежать перекрытия внутреннего пространства с боковым профилем. То есть, перекрытие раздвижных дверей должно точно соответствовать ширине профиля.

В этом случае толщина «пылезащитного колпачка» (шлегеля) обычно не учитывается, оставляя выбор — приклеивать или нет — после окончательной установки передней части отсека.

Если принять ширину открытой двери (асимметричный профиль, С) 25 мм, а закрытой (симметричный профиль, Н) 35 мм, то формулы для расчета ширины дверей 2, 3, 4 и 5 удобно представлены в табличной форме.

По расчетным формулам для рамных дверей с профилем Aristo видно, что наличие пылеуловителя уменьшает глубину перекрытия.

Точной формулы расчета для систем бескаркасного скольжения не существует. Обычно остаётся нахлёст 20-30 мм, а ширина двери округляется до целочисленного значения.

Методика расчёта

Чтобы четко понять все нюансы, возьмем в качестве примера конкретные размеры диафрагмы. Предположим, что основные входные данные следующие:

• Высота Hpr = 2400 мм;
• Ширина Lpr = 2700 мм;
• количество листьев N = 3 шт;
• толщина буферной ленты B = 6 мм;
• количество перекрытий A = 2 штуки;
• ширина профиля рамы C = 20 мм;
• Толщина обоих рельсов S = 40 мм.

При расчете необходимо учитывать размеры верхней и нижней шин корпуса. Верхний несущий выступ представляет собой перевернутую букву «W» в виде сечения.

Буферная полоса может иметь разную ширину. Минимальная толщина стоек составляет 6 мм, а максимальная — 10 мм. Этот фактор учитывается при расчете систем скольжения. В нашем случае расчетная толщина полосы составляет 6 мм.

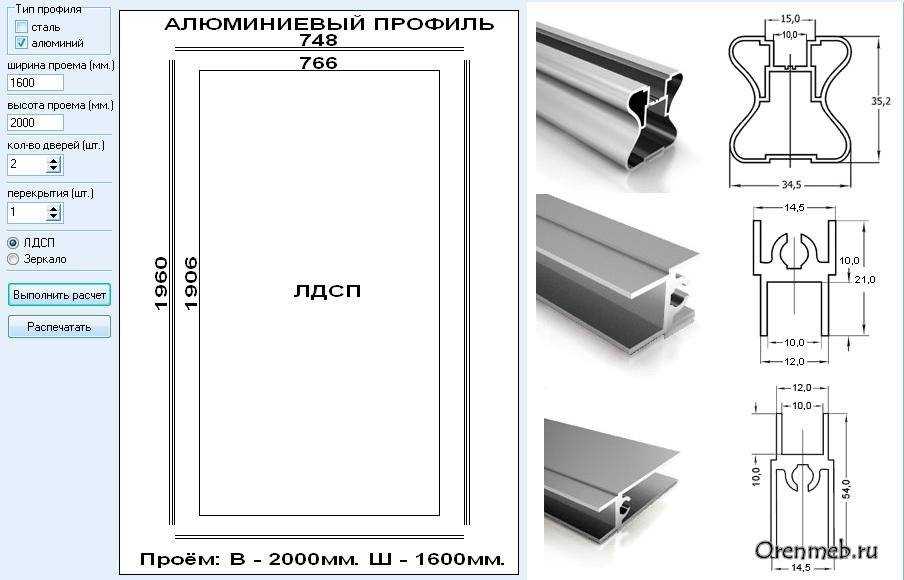

Профиль ручки определяет ширину вертикальных краев полотна двери. Алюминиевые стойки снабжены прорезями для удержания полотна на месте и имеют снаружи изогнутую форму для удобного захвата рукой. Толщина горизонтальных и вертикальных каркасных реек одинакова, 20 мм.

Читайте также: Оптимальная высота настенных шкафов на кухне: нормы в зависимости от роста человека

Выполните расчет в следующем порядке:

• Высота двери NDv = NDv — S = 2400 — 40 = 2360 мм;
• ширина с учетом 2-х оборотов Ldw = (Lpr — AC — AB) / N = (2700 — 40 — 12)/3 = 2648/3 = 883

Размеры каждого из трех лопастей составляют 2360 x 883 мм.

Если количество портов будет отличаться, то расчеты можно производить по формулам:
— высота листа Hdv = Hdr — S;
— ширина Ldv = (Lpr — AC — NbfB), где Nbf — количество поясов в буфере;
— Высота заполнения Hnp = Hdv — 2C — 2D, где D — глубина канавки в раме;
— Ширина входа = Ldv — 2C — 2D.

Оптимальные размеры шкафа купе:

• Высота цоколя 70-100 мм,
• Общая глубина 600-660 мм,
• Глубина применения 500-560 мм,
• Консоль Radius с радиусными полками — идеально 300 мм шириной,
• Высота шкафа 2400-2500 мм,
• Глубина внутренних полок составляет 500 мм,
• Ширина внутренних полок составляет от 400 до 1000 мм. Не рекомендуется делать ширину внутренних полок более 1000 мм, так как они будут провисать,
• Диапазон высот между полками составляет 300 мм,
• Длина крюковой трубы 800-1000 мм. Длина трубы более 1000 мм не рекомендуется для вешалки, так как она будет провисать,
• Высота подвесных трубок составляет 900 мм для короткой одежды и 1400 мм для длинной одежды. В идеале, вы можете сами измерить свою самую длинную одежду и основываться на ней,
• Ящики высотой от 100 до 300 мм и шириной от 400 до 800 мм. Если больше 600 мм — то дно ящика должно быть уже сделано из ДСП, а не из ДВП (чтобы не было провисания).

Чтобы правильно подобрать размер гардероба, подумайте о том, для чего именно вы это делаете. Сделайте замеры этих предметов и спланируйте место для них в вашем будущем гардеробе. Существует еще один эффективный способ узнать правильный размер гардероба: вы можете использовать Google и ввести вопрос в поиске. Затем выберите «режим поиска — изображения». Вам предложат кучу различных вариантов расстановки этих или других элементов начинки, из которых вы сможете выбрать что-то для себя. Пример: шкаф прямой компоновки, внутренние размеры:
Пример: угловой шкаф, внутренние размеры:
Когда вы планируете делать большие шкафы, обратите внимание на размеры древесно-стружечных плит. Существует три основных формата ДСП:

• 2800 x 2070 мм,
• 2750 x 1830 мм,
• 2440 x 1830 мм.

Ситуация на работе Это может быть так: нужен кусок, например, крыша размером 2800 x 600 мм. Но в магазине есть только одна доска размером 2440 х 1830 мм. Чтобы не переделывать проект и сам шкаф позже, лучше позвонить и проверить наличие нужного вам размера листа. Тогда, в случае его отсутствия, можно сразу же переделать крышу. Например, сделайте его из 2-х деталей длиной 1400 мм, и установите их шарнир в нужном Вам месте.

Источники

• https://mblx.ru/shifoner/razdvizhnye/433-raschet-dverey-shkafa-kupe. html
• https://severdv.ru/mebel/shkafy-i-shkafy-kupe/kak-rasschitat-razmery-dverej-shkafa-kupe/
• https://BestDoor.guru/izgotovlenie/raschet-dverej-shkafa-kupe.html
• https://shkaf-info.ru/raschet-dverey-shkafa-kupe/
• https://made-box.ru/plan/raschet-dverej-shkafa-kupe.html
• http://MebSam.com/shkaf-kupe-razmery.html

Расчет и сборка шкафа-купе на нижнеопорных системах RIAL.PRO

• Комплектация дверей-купе различных систем
• Выбор нижнеопорной системы
  • Сборка дверей шкафа-купе

Компания RIAL.PRO предлагает 7 уникальных систем раздвижных дверей. Одна из них — беспороговая, еще две — подвесные. Остальные четыре системы являются нижнеопорными.

Двухдверные системы отличаются особенностями сборки, комплектацией и вариантами наполнения дверей. Предлагаем узнать, как собрать трехдверный шкаф-купе и мебель с любым количеством дверей своими руками.В целом этапы и методы монтажа похожи для раздвижных систем всех видов. Поговорим о них детально.

Комплектация дверей-купе различных систем

Дверь шкафа-купе состоит из набора комплектующих, с помощью которых компонуются элементы наполнения:

• алюминиевый профиль;
• комплекты роликов;
• прочие комплектующие;

Пример комплектации двери системы «Универсал», наиболее популярной в числе нижнеопорных систем:

 ВНИМАНИЕ!

Перечень и описание комплектующих для нижнеопорных систем, а также схемы расчетов смотрите в технических описаниях:

• «Универсал»
• «Альянс»
• «Рамир»

Выбор нижнеопорной системы

Первым делом необходимо определиться с выбором системы раздвижных дверей. Когда стоит задача установить нижнеопорную раздвижную дверь, RIAL.PRO предлагает на выбор пять систем. Они отличаются стоимостью, техническими особенностями и комплектующими.

«Универсал» — самая доступная и популярная фирменная система производителя RIAL.PRO. Они отличаются простотой сборки и низкой стоимостью при высокой надежности всех элементов.

«Рамир» — система с рамной конструкцией, которая может быть собрана из любых материалов.

Нижнеопорная система «Альянс» не имеет каркаса. Дверь в ней передвигается по нижней направляющей, при этом ролики крепятся саморезами к дверному полотну.

ВНИМАНИЕ!

Удачная покупка двухдверной или трехдверной системы, ее правильная установка и долговечность напрямую зависят от грамотного расчета всех элементов. Чтобы быстро выполнить все точные вычисления, пожалуйста, воспользуйтесь специальным калькулятором дверей для шкафов-купе RIAL.PRO

Также предлагаем посмотреть видео с наглядными инструкциями по расчету размера дверей (Рамир и Универсал) 3D

Сборка дверей шкафа-купе

RIAL.PRO дает возможность создавать оригинальные раздвижные двери с использованием ЛДСП, МДФ, стекла, зеркал и других материалов. Зеркало может быть приклеенным на основу из ЛДСП (система «Альянс-Н»). Чаще всего зеркала и стекла монтируются с помощью разделительных профилей RP08, RP09, RP13.

Вариант комбинированных дверей:

 Этапы сборки комбинированной двери (на примере системы «Универсал»):

1. Все края зеркала 4 мм скрываются силиконовым уплотнителем.
2. На стекле располагают заранее подготовленные вставки из ЛДСП 10 мм.
3. С помощью деревянного молотка устанавливается профиль-ручка KU11.
4. Саморезом 8 мм профиль-ручка фиксируется к вставкам ЛДСП (по 4 самореза на каждую вставку).
5. Устанавливается профиль KU14.

Также предлагаем посмотреть видео по сборке шкафов-купе на основе систем «Универсал» и «Рамир».

Монтаж роликов (на примере системы «Универсал»):

1. Когда профиль KU14 закреплен к нижнему краю дверного полотна, с помощью кондуктора проделываем по три отверстия на краях профиля.
2. С помощью саморезов 20–35 мм закрепляем два кронштейна.

1. Устанавливаем нижние ролики S1406 и фиксируем их регулировочным винтом.
2. Устанавливаем верхние ролики S1406 и фиксируем их саморезами 8–10 мм.

Монтаж направляющих и ходовых профилей (на примере системы «Универсал»):

1. Устанавливаем нижний ходовой двойной профиль KR05.

1. Устанавливаем верхний Ш-образный профиль KR02, который фиксируем саморезами 10 мм.

Навеска двери:

1. Перед навеской дверей проверяем установку корпуса шкафа по уровню.

1. Переднюю и заднюю двери вставляем во внутренние пазы ходового и направляющего профилей.

На этом шкаф-купе собран! Следование инструкциям и правильный расчет дверей шкафа-купе позволят создать добротную и привлекательную мебель.

Похожие статьи

Создай шкаф-купе!

Как измерить раздвижные двери гардероба – Шкафы-купе Spacemaker

Точные измерения жизненно важны для того, чтобы ваши новые раздвижные двери гардероба идеально подошли по размеру. К счастью, получить точные измерения несложно, если следовать шагам, описанным в этом руководстве.

Вам не нужно корректировать размеры перекрытия дверей или выполнять какие-либо расчеты; мы сделаем все это для вас. Все, что вам нужно сделать, это предоставить нам габаритные размеры дверного проема шкафа.

Требования

• Рулетка
• Ручка/карандаш
• Предпочтительно: уровень (уровень позволит вам определить, неровен ли ваш пол).

1: Измерьте высоту проема

Измерьте высоту левой и правой стороны.

Двери будут изготовлены с наименьшими размерами, чтобы гарантировать, что они могут скользить в обе стороны.

Щелкните изображение, чтобы увеличить его.

2: Измерьте ширину проема

При измерении ширины наилучшим способом получения точных измерений является выполнение следующих шагов:

1. С одной стороны отмерьте 1000 мм (1 метр) и сделайте небольшую отметку своей ручкой/карандашом.
2. Далее с противоположной стороны измерьте расстояние до отметки 1000мм.
3. Сложив эти два измерения вместе, вы получите очень точное измерение ширины.

Измерьте в двух местах, сверху и снизу. Если есть значительная разница (т. е. более 5 мм) между шириной верхней и нижней части, нам нужно будет знать, какая сторона находится не по отвесу (не прямо по вертикали), чтобы двери можно было сделать в соответствии с вашим проемом.

С одной стороны отмерьте 1000 мм (1 метр) и сделайте небольшую отметку.

С противоположной стороны измерьте расстояние до отметки 1000 мм.

Дополнительные сведения, которые следует учитывать:

Проверить уровень пола

С помощью спиртового уровня проверить уровень пола. Если пол значительно неровный (более 3 мм на пролете 1500 мм), ваши двери могут соскользнуть в самую нижнюю точку.

Хорошим методом измерения уровня является размещение нескольких монет под самым нижним концом уровня, пока пузырек не окажется в центре. В зависимости от того, какие монеты используются, вы сможете получить очень точное измерение, используя следующую информацию:

1. Монеты номиналом 5 центов толщиной 1 мм
2. Монеты номиналом 10 центов толщиной 1,5 мм
3. Монеты номиналом 20 центов толщиной 2 мм
4. Монеты номиналом 50 центов толщиной 2,5 мм
5. Монеты номиналом 1 доллар толщиной 2,5 мм

Например, если вам нужно использовать две 20-центовые монеты и одну 5-центовую монету для центрирования пузыря, ваш пол будет на 5 мм от уровня.

Если ваш пол имеет уровень , а не , хорошим вариантом является установка половой рейки. Обрешетку пола необходимо либо упаковать, либо отшлифовать, чтобы сделать ее ровной.

Если вам нужна рейка для пола, сообщите нам об этом, и мы бесплатно предоставим ее вам вместе с вашим заказом.

Щелкните изображение, чтобы увеличить его.

Измерьте дверные косяки (сверху, снизу и по бокам)

Измерьте дверные косяки (сверху, снизу и по бокам) и убедитесь, что они имеют ширину не менее 83 мм. Это делается для того, чтобы верхняя и нижняя направляющие действительно поместились в проеме.

Измерение дверных косяков (сверху, снизу и по бокам)

Важная информация

• Если новые двери будут устанавливаться на ковровое покрытие, вам потребуется установить напольную рейку 90 x 19 поверх ковра между косяками, чтобы двери могли катиться. Это будет поставляться бесплатно
• Дверные направляющие можно крепить непосредственно на деревянные полы, дверные косяки и плиточные полы.

Что дальше?

Посетите интернет-магазин, чтобы узнать цены и оформить заказ:

Заказать онлайн »

Как измерить шкаф-купе своими руками

Важно: Пожалуйста, помните, что нам всегда нужен МИНИМАЛЬНЫЙ размер высоты A, B или C . Тщательно измерьте, чтобы мы не сделали ваши двери слишком большими. Используйте Максимум ширины D или E (это менее критично, чем высота). Если вы сомневаетесь, позвоните или напишите нам с вашими вопросами.

Вариант 1: Монтаж от пола к потолку и от стены к стене:

Это самый простой способ измерения и установки. Если у вас есть плинтус, вам нужно будет удалить часть, где двери касаются стены, или установить настенные вкладыши, как в «Варианте 2».

Вариант 2: Использование напольных и настенных покрытий

Мы рекомендуем этот вариант, если стены не вертикальны, а пол неровный (или если вы устанавливаете поверх ковра). Мы можем поставить настенные и напольные покрытия из ЛДСП толщиной 18 мм большинства цветов. Упакуйте вкладыши, чтобы создать вертикальные и горизонтальные поверхности. Рассчитайте размеры внутри вкладышей .

Вариант 3: Панели от стены до торца

Ассортимент из Торцевые панели из МФЦ толщиной 18 мм , или альтернативно используйте МДФ и декорируйте в точном соответствии с цветом вашей стены. Торцевые панели можно использовать в сочетании с облицовкой стен и пола, как показано в Варианте 2.

Вариант 4: Использование заполнителя

Для проемов шириной более 4555 мм (двери, изготовленные по индивидуальному заказу) или 3607 мм (стандартные двери). Свяжитесь с нами напрямую для проемов до 5000 мм, так как теперь это возможно.

Делайте это только в том случае, если ваш проем шире, чем наша самая широкая длина гусеницы. Заполнение можно разместить слева и справа, чтобы центрировать гардероб. Опять же, мы рекомендуем МДФ и украшаем стены в соответствии с вашими стенами или используем наш ассортимент из торцевые панели . Заполнение можно использовать в сочетании с облицовкой стен и пола, как показано в Варианте 2.

Вариант 5: Уменьшение высоты потолка

Для потолков выше 2450 мм (двери на заказ) или 2260 мм (двери стандартного размера)

Опять же, мы рекомендуем деревянную и/или МДФ-конструкцию, декорированную в тон вашим стенам, или использовать торцевые панели из ДСП или напольные покрытия из нашего ассортимента. Уменьшение потолка также можно использовать в сочетании с «облицовкой стен и пола», как показано в варианте 2.

Вариант 6: Угловой потолок

Для угловых потолков закажите раздвижные двери для гардероба S9 Angled, изготовленные по индивидуальному заказу.

В связи с характером угловых дверей шкафов серии S9 нам необходимо, чтобы вы сняли дополнительные размеры, чтобы мы изготовили ваши двери, соответствующие размеру проема.

Здесь измерение A — это высота от пола до основания угловой секции (обозначается в инструменте проектирования как «Короткая высота») и 9Измерение 0104 D — это ширина проема в потолке (между высокой стеной и местом, где угловая секция соединяется с потолком — в инструменте проектирования это называется «Ширина потолка»). Наименьшее из 90 104 измерений B и C 90 105 и наибольшее из 90 104 измерений E и F 90 105 — это «высота» и «ширина» вашего проема соответственно.
