Регулировка доводчика двери своими руками: инструкция

Большинство людей встречались с доводчиками. Если говорить о входных дверях, то их можно увидеть в заведениях общепита, административных здания, подъездах, магазинах, складах, на лестничных пролетах в торговых центрах, в аэропортах. Однако, после установки механизма для закрытия дверей и при его дальнейшем использовании нужно проводить настройку основных параметров. выполняется без использования дополнительного оборудования. Достаточно прочитать, как это сделать, и повторить описанные действия.

Содержание

• 1 Что такое доводчик?
• 2 Виды доводчиков
• 3 Варианты установки на дверь
  • 3.1 Когда требуется регулировка?
  • 3.2 Как отрегулировать доводчик двери после установки?
  • 3.3 Регулировка доводчика двери в процессе эксплуатации
  • 3.4 Выбор скорости движения двери
  • 3.5 Установка дохлопа
  • 3.6 Калибруем открытое положение
  • 3.7 Как ослабить доводчик двери?
  • 3. 8 Чего делать нельзя?

Что такое доводчик?

Доводчик — это механизм, который контролирует движение двери при закрытии и открытии. Он позволяет автоматически медленно и мягко закрываться дверному полотну. Конструкция подтягивает полотно к себе. Дополнительно к этому можно выставить задержку при открытии двери и увеличить требуемое усилие, прикладываемое, чтобы открыть полотно. Первый вариант предназначен для тех случаев, когда у человека заняты руки, а дверь нужно придержать. Второй вариант используется в местах с большой проходимостью людей. Часть посетителей прилагает повышенное усилие для открытия двери, что в свою очередь может навредить конструкции, сломать открывающий механизм.

Принцип работы этого механизма похож на действие обычной пружины. Основными компонентами этого устройства считаются пружина, штанга, система шестерней. Классический вариант строения доводчика — закрытый тип конструкции, в котором находится масло и масляный амортизатор. Внутри располагается несколько клапанов, через которые протекает масло при приложении силы относительно дверного полотна. Поршень становится в изначальное положение после соприкосновения полотна с дверной коробкой.

Виды доводчиков

Механизмы автоматического закрывания дверей можно разделить на несколько видов, в зависимости от места установки:

1. Верхний. Классический вид доводчиков, устанавливаемый в верхней части дверного полотна. В зависимости от открывания двери (на себя или от себя), основные элементы закрепляются на двери и дверной коробке.
2. Напольный. Это механизмы, которые устанавливаются в местах, где повышенное внимание уделяется дверям. Яркий пример — магазины, расположенные в торговых центрах. Напольные доводчики фиксируются к половому покрытию и имеют компактный размер. Благодаря этому их практически не видно. В этом варианте используется конструкция со скользящим стержнем.
3. Скрытые. Существуют ситуации, когда необходимо спрятать доводчик. К скрытым механизмам автоматического закрытия двери можно отнести два варианта. Первым является доводчик со скользящим стержнем. Устанавливается непосредственно в верхней части деревянной дверной коробки. Вторым вариантом является комбинированная петля-доводчик. Эта конструкция считается самой незаметной и естественной в плане обычных открывающих элементов дверей. Однако, скрытая в металлическую петлю модель имеет серьезные ограничения. Доводчики, комбинированные с петлями, имеют непродолжительный срок эксплуатации и не выдерживают большой нагрузки. Нужно снижать давление на конструкцию, чтобы увеличить ее долговечность. Тяжелые полотна не подходят для скрытых механизмов.

Разделение доводчиков по их конструкции:

1. Кулачковый механизм — тип конструкции, который устанавливается на легкие двери и обеспечивает плавное открытие дверного полотна.
2. Зубчатый — распространенный вид конструкции, в основе которой используется система шестерней и пружина. При сильном давлении, возлагаемом для открытия двери, пружина сжимается. После того как человек отпускает дверное полотно, пружина начинает разжиматься, приводя в действие весь механизм.

Доводчики разделяются по виду привода. Это гидравлический привод, электропривод и термопривод. Дополнительно их можно разделить по мощности открытия. Этот показатель виляет на работу с дверями различного веса. Когда мощности недостаточно, устанавливать доводчик бессмысленно. Также могут заключаться в металлический или пластиковый корпус.

Варианты установки на дверь

можно двуия способами:

1. Классический вариант. Монтаж основного механизма и штанги на верхней части двери и ее коробке. В этом случае при помощи шаблона отмечаются отверстия, сверлятся, механизм фиксируется, и основные элементы закрепляются в нужных местах.
2. Параллельная установка. Рычаг устанавливается параллельно при помощи специального уголка.

Все зависит от расположения петель и конструкции. Можно устанавливать два доводчика одновременно, если возможностей одного недостаточно. Однако, лучше купить один механизм с большой тягой.

Когда требуется регулировка?

Нужно сразу же после установки механизма. Это ключевая настройка, при которой должны быть выставлены характеристики для дальнейшего использования механизма. Следующие настройки требуется делать каждый месяц в процессе эксплуатации. Также опытные дверные мастера рекомендуют, как можно чаще проводить калибровку в помещениях с изменяющимися показателями влажности и температуры.

Как отрегулировать доводчик двери после установки?

Перед тем как начинать пользоваться установленным механизмом, необходимо понять, как отрегулировать доводчик и провести самостоятельную настройку. Пошаговая инструкция по настройке механизма:

1. Требуется снять декоративную крышку с лицевой или боковой части доводчика (в зависимости от конструкции).
2. Под защитно-декоративной крышкой должны располагаться регулировочные болты. Их количество — 2-5 штук. Все зависит от цены и дополнительных возможностей доводчика.
3. В инструкции, которая идет в комплекте с механизмом, написано о том, какой винт отвечает за ту или иную настройку. Следуя этим указаниям, необходимо повернуть винты по часовой стрелке или против. Для этого можно воспользоваться шестигранником или отверткой, в зависимости от типа регулировочных элементов. Во время настройки не нужно делать несколько оборотов сразу. В современных моделях достаточно полуоборота чтобы почувствовать значительную разницу в настройках до и после. Нельзя натягивать элементы механизма, удерживая дверное полотно.

Настройку доводчика требуется обязательно производить после установки.

Регулировка доводчика двери в процессе эксплуатации

Настраивать механизм необходимо не только после установки, но и в процессе эксплуатации. Связано это с тем, что любой подвижный элемент со временем выходит из строя. В зимнее время регулировку нужно делать каждую неделю. Особое внимание следует уделять механизмам, расположенным на улице или в помещениях с изменяющимися показателями влажности и температуры.

Нельзя забывать смазывать и очищать подвижное колено — место соединения рычага с основным элементом.

Выбор скорости движения двери

Одной из основных характеристик при настройке автодоводчика является изменение скорости закрытия дверного полотна. В стандартных моделях есть два винта регулировки. Один из них отвечает за скорость. Посмотреть какой именно можно в инструкции, идущей в комплекте. Можно подобрать винт самостоятельно, изменив положение обоих на пол оборота. Запирание будет происходить без шума.

Установка дохлопа

Следующей настройкой является установка дохлопа. От этого зависит — будет ли хлопать дверь в момент полного закрытия или нет. Винт, который отвечает за эту настройку, обозначен в инструкции. Оптимальный угол остановки — 15 градусов.

Калибруем открытое положение

Существуют ситуации, в которых требуется придерживать дверь в открытом состоянии с занятыми руками. При установленном доводчике можно сделать подобную настройку, которая удерживает дверное полотно в открытом положении длительное время. Эта функция называется hold open. Если установленный доводчик имеет эту функцию, у него должен присутствовать фиксатор. Дверь необходимо открыть на 90 градусов и переключить фиксатор в активное положение. Дверное полотно будет находиться в открытом положении столько, сколько нужно человеку.

Для продления срока эксплуатации дверные мастера не рекомендуют оставлять дверь с доводчиком в открытом положение на длительное время.

Как ослабить доводчик двери?

Если установленный механизм открывается тяжело, необходимо ослабить регулировочные винты, чтобы натяжение стало слабым. Для этого нужно повернуть их против часовой стрелки. Полотно не будет трудно закрываться.

Чего делать нельзя?

Существует ряд действий, которые делать запрещено:

1. Если механизм работает на основе масла, нельзя делать более двух полных оборотов регулирующих винтов при настройке, чтобы избежать протечки масла.
2. При монтаже доводчика, необходимо постоянно сверятся с уровнем. Неровно установленная конструкция быстро выйдет из строя.
3. Нельзя прилагать излишнюю силу при открытии и закрытии двери.
4. Запрещено подпирать дверь при наличии специального фиксатора.
5. Нельзя умышленно создавать перекос дверного полотна.

Если избегать запрещенных действий, можно увеличить срок эксплуатации механизма.

Регулировку доводчика, необходимо выполнять сразу после установки и в процессе эксплуатации. Для этого не нужно обладать дополнительными навыками. В инструкции, идущей в комплекте с доводчиком, указано, какой винт за какую настройку отвечает. Чтобы настройка прошла правильно, важно помнить про рекомендации опытных мастеров. Таким образом удастся продлить срок эксплуатации доводчика.

Регулировка доводчика дверей своими руками

Оглавление:

•
  Функции устройства
•
  Когда нужна регулировка
•
  Как отрегулировать доводчик правильно
•
  Инструкция по регулировке своими руками

Дверной доводчик – нужное и полезное изобретение. Это механизм, который автоматически закрывает двери и способствует меньшему износу дверных петель и фурнитуры. Правильно выполненная установка и своевременная регулировка доводчика будет гарантировать его хорошую работу и долгий срок службы. На производстве крупный выбор изделий из пластика для защиты участка, вы можете заказать скоростные рулонные ворота с доставкой и монтажом по Подмосковью от строителей с опытом, свое производство и парк техники.

Функции устройства

Практически все дверные доводчики не зависимо от фирмы производителя имеют такие функции:

1. Скорость скольжения дверного полотна.
2. Плавность закрывания.
3. Возможность держать дверь в открытом состоянии.

Скорость скольжения дверного полотна может быть более быстрой или медленной. Она регулируется за счет степени натяжения пружины внутри устройства. Нужно помнить, что ни в коем случае нельзя тянуть дверь, помогая доводчику. Это быстро выведет его из строя.

Дохлоп позволяет плавно закрывать дверь, приостанавливая полотно непосредственно перед самим закрытием. Эта функция обеспечивает бесшумную работу двери, исключая громкие звуки. Кроме того, дохлоп способствует более плотному прилеганию створки двери к коробке. Угол, при котором она будет притормаживать перед полным закрыванием, обычно лежит в диапазоне 10-15 градусов. Его можно настроить при регулировке доводчика.

Иногда возникает необходимость оставить дверь в открытом положении. В этом помогает функция, называемая «hold open». Благодаря ей створка может оставаться в распахнутом состоянии длительное время. При полном открывании двери, в устройстве срабатывает фиксатор, который и будет удерживать полотно в таком положении. Для закрытия двери нужно просто немного потянуть ее на себя. Фиксация снимется, и она плавно закроется. Если дверь открывать не полностью, то она будет работать в обычном режиме.

Как отрегулировать доводчик двери своими руками по каждой отдельной функции описано ниже.

Когда нужна регулировка

Регулировку доводчика нужно проводить при смене сезонов года. Поскольку это механическое устройство, то для его правильной работы используется масло, которое меняет свои физические характеристики в зависимости от температуры воздуха. С ее повышением вязкость рабочей жидкости уменьшается, а при понижении температуры масло густеет. Поэтому в первом случае дверь будет открываться слишком легко, а во втором потребуется прилагать значительные усилия. Поэтому весной и осенью нужно настроить работу механизма дверного доводчика.

Кроме того, регулировка доводчика двери проводится в том случае, когда возникли неполадки в закрывании двери. Они могут выражаться в следующем:

• слишком быстрое или медленное закрытие;
• дверь движется резко или с рывками;
• полотно долго не притягивается к раме.

Как отрегулировать доводчик правильно

Регулировка доводчика двери сводится к настройке работы клапанов внутри устройства, которые выполняют функцию термозаслонки. С их помощью при изменениях внешней температуры компенсируется степень увеличения или уменьшения вязкости масла.

Отрегулировать работу дверного доводчика своими руками не составляет труда. Для этого нужна только отвертка и знание процесса настройки. Перед тем, как приступить к ней, проводится визуальный осмотр двери и проверяется ее работа. Это необходимо для выявления нарушений в работе и их последующего исправления.

Регулировка производится с помощью винтов. В одних моделях устройства они спрятаны под защитной крышкой, которую нужно отодвинуть. В других – они ничем не скрыты и находятся на боковой стороне панели устройства. Винты для удобства настройки пронумерованы цифрами 1 и 2. Первый влияет на общую скорость закрывания, второй – на силу хлопка.

Инструкция по регулировке своими руками

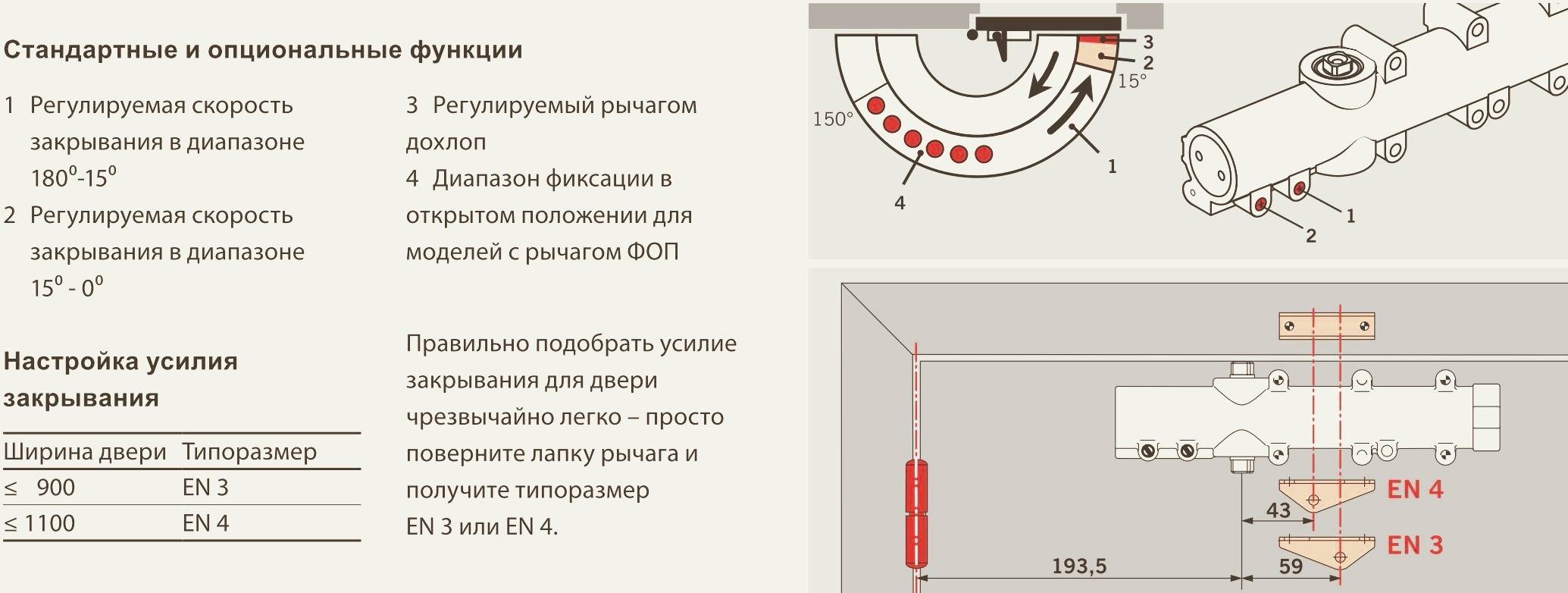

Скорость закрытия створки изменяется винтом номер один. Поворот против часовой стрелки ее ускоряет. Крутя винт по часовой стрелке, движение створки замедляется.

Сила хлопка, это диапазон, в котором дверь начинает притормаживать перед полным закрытием. Если есть проблема с дохлопом, то нужно крутить винт номер два. Поворачивая его по часовой стрелке, можно замедлить скорость хлопка. Крутя винт в другую сторону, против часовой стрелки, вы наоборот увеличите его силу.

Чтобы настроить функцию, которая удерживает дверь в открытом положении, нужно полностью открыть ее, после чего затянуть специальный фиксатор. После этого дверь будет оставаться открытой, если распахнуть ее на угол соответствующий заданному градусу.

Регулируя доводчик, придерживайтесь указаний, приведенных в сопроводительной инструкции к устройству. Всегда помните, что во избежание поломки устройства нельзя поворачивать винты больше, чем на два оборота от нулевого значения.

Периодически осматривая доводчик и регулируя его при необходимости своими руками, вы продлите срок службы устройства и обеспечите комфорт при использовании двери.

Комментарии

Добавить комментарий

КАК УСТАНОВИТЬ ГИДРАВЛИЧЕСКИЙ ДОВОДЧИК?

Гаражные входные двери, противопожарные двери и некоторые входы в жилые комплексы часто должны иметь какую-либо автоматическую систему закрывания в соответствии с кодом. Идея в том, что если в гараже стоит машина, то дым в дом не попадет. Или, если в комнате вспыхнет пожар, дверь гарантированно будет закрыта. В то время как пружинные петли обычно являются минимумом, автоматические дверные доводчики — это серьезное обновление.

Благодаря настраиваемой скорости и возможностям закрывания автоматические доводчики заслуживают внимания. Однако установить ее не так просто, как пружинные петли. Вот и все, что вам нужно знать о том, как установить автоматические дверные доводчики.

Инструменты и материалы для установки доводчиков

Инструментальный нож

Малярная лента

Карандаш

Рулетка

Кубик скорости

Очки 90 003

Перчатки

Сверло

Сверло

Головка Phillips #3 или отвертка

Шестигранный ключ

Все остальное, что вам нужно, будет включено в комплект дверного доводчика. Большинство из них даже поставляются с бумажным шаблоном, который можно приклеить к двери, чтобы точно определить место сверления без измерения.

Как установить автоматические дверные доводчики

Установка автоматического дверного доводчика может потребовать больше работы, чем установка набора петель, но это, безусловно, несложная работа. Следующие инструкции помогут.

Шаг 1: Определите направление открывания двери

Существует несколько различных способов установки автоматических доводчиков, и вы должны убедиться, что делаете это правильно. Во-первых, вам нужно определить поворот двери, что вы можете сделать, встав на дверную раму с открытой дверью и спиной к петлям. Если дверь с правой стороны, то это правосторонняя дверь. Если дверь слева, то это левая распашная дверь.

После определения поворота двери выберите, с какой стороны двери вы хотите установить доводчик. Часто вам захочется скрыть доводчик от жилого помещения, поэтому вы обычно устанавливаете его со стороны двери гаража или комнаты.

Шаг 2: Отметьте расположение отверстий

Если в ваш комплект входят шаблоны, могут быть варианты для левой и правой боковых дверей. Найдите шаблон, который подходит к двери, вырежьте его канцелярским ножом и, следуя инструкциям, приклейте его к двери.

Если в комплект не входит шаблон, следуйте инструкциям производителя, чтобы определить, где просверливать отверстия. Обязательно измерьте со стороны петель двери. Используйте карандаш, чтобы отметить расстояние каждого набора отверстий от петель. Поместите квадрат скорости на верхнюю часть двери и отметьте вертикальную линию на двух карандашных отметках. Используйте рулетку или линейку на квадрате, чтобы отметить высоту каждого отверстия на этих вертикальных карандашных линиях.

Ознакомьтесь с инструкциями, чтобы определить, где просверлить отверстия в дверной раме для крепления маятника.

Совет:  Разметить четыре отверстия с помощью рулетки и угольника может быть сложно точно. Если вы можете отметить два отверстия, вы можете просверлить дополнительные отверстия для идеальной посадки, как только доводчик будет на месте.

Шаг 3. Просверлите отверстия

Наденьте защитные очки и перчатки, если вы просверливаете металлические двери. С помощью сверла с насадкой меньшего размера просверлите направляющие отверстия по только что сделанным отметкам, а затем установите соответствующую насадку (обычно 3/16, но сверьтесь с инструкциями). Не сверлите дверь насквозь; обычно достаточно глубины ¾ дюйма.

Шаг 4: Установите корпус доводчика

В большинстве дверных фурнитур используется крестообразная насадка №3, поэтому на этом этапе ввинтите ее в дрель. Используя винты из комплекта, следуйте инструкциям, чтобы приблизить дверцу к двери. Обязательно обратите внимание на инструкции, чтобы знать, какая сторона находится вверху при установке дверного доводчика.

Шаг 5. Установка кронштейна поворотного рычага

Не снимая сверло Phillips №3, прикрепите кронштейн заднего маятника к дверной раме с помощью прилагаемого крепежа. Для этой части иногда легче отделить рычаг от доводчика, потому что натяжение доводчика затрудняет доступ к одному из отверстий.

Шаг 6: Прикрепите коромысло к доводчику и отрегулируйте

Если вы сняли задний маятник с доводчика, пришло время снова прикрепить и отрегулировать его для правильного закрывания. Проверьте ориентацию в комплекте, но обычно это означает ослабление установочного винта на рычаге и регулировку его так, чтобы сторона боковой стойки заднего маятника была перпендикулярна боковой стойке.

Установка дверного доводчика проста в использовании.

После того, как вы отрегулировали скорость, установите крышку и наслаждайтесь плодами своего труда. У вас будет дверь, соответствующая коду, с гораздо большими возможностями регулировки, чем с пружинными петлями. Хотя каждый комплект немного отличается, процедура установки почти идентична и находится в пределах возможностей домашнего мастера. Просто измерьте, отметьте и тщательно просверлите отверстия, и вы легко сможете выполнить эту работу самостоятельно.

Изготовление полностью автоматического дверного доводчика с гравитационным приводом | by Advit Deepak

Чтение через 10 мин.

·

29 мая 2020 г.

Комната человека — святое место. Дом в доме. Место, где можно расслабиться, расслабиться и повеселиться. Правда, особенно для молодого поколения, комната должна быть местом, свободным от тревог и раздоров, безопасным убежищем, где можно думать и быть самим собой.

В последнее время я столкнулся с довольно неприятной проблемой. И хотя я знаю, что никто не виноват, кроме забывчивость , мои родители и братья и сестры просто никогда не закрывали мою дверь! Они открывают его, чтобы сказать мне что-то, и просто уходят . После многих лет просьб закрыть его, почти каждый их визит в мою комнату по-прежнему заканчивается этим «, настоящее ».

Я был удивлен, обнаружив, что эта проблема была не только у меня. Просто наберите на YouTube фразу «родители никогда не закрывают дверь», и вы найдете видео с числом от 90 007 тысяч от 90 008 до 90 007 миллионов 9.0008 мнений о явлении!

Позвольте мне развеять некоторые заблуждения о том, что оставлять дверь открытой якобы является полезной и необходимой практикой. Нет ничего плохого в том, чтобы закрыть дверь. Для начала такая практика очень ценна во время пожара, препятствуя распространению пламени. Не верите мне? Просто взгляните на эту статью. Кроме того, закрытие дверей подавляет шум и позволяет лучше сосредоточиться. Самое главное, по крайней мере, в моих глазах, это то, что это помогает удерживать тепло от утечки. я просто не может справиться с холодом!

Что делает комнату комнатой, так это то, что она представляет собой замкнутое пространство , отделенное от остальной части дома, отдельную часть дома, а не просто его продолжение. Будучи преисполнен решимости сохранить автономность моей комнаты, защитить ее неприкосновенность , я пришел к выводу, что мне нужно решить проблему с оставленными открытыми дверями. Мне нужно было сделать какое-то устройство для закрывания дверей.

С мыслью, свежей в моей голове, я начал думать. Какой конкретный механизм закроет дверь? Что бы активировало его? Будет ли он ручным или автоматическим? Alexa-активированный возможно?

Я начал с , исследуя онлайн и , наблюдая за системами вокруг меня. В большинстве дверей в моей школе используется коммерческий дверной доводчик , , довольно громоздкий серебристый ящик, который крепится к верхней части двери и использует два металлических рычага, чтобы закрыться. Однако эти устройства были сложными в установке , дорогими (просто смотрите ниже!), и просто не для домашней обстановки , больше для профессионального рабочего места.

Лучшие результаты после поиска «доводчик для коммерческих дверей»

Еще одна идея, на которую я наткнулся, заключалась в использовании большого двигателя и какого-то стержня , чтобы «толкать» дверь. Однако такой подход требовал постоянного доступа к электропитанию ( не экологично ), использовал много электроники и управляющих механизмов ( замысловатый ) и довольно уродливо выступал из стены. Кроме того, большинству двигателей постоянного тока 5 В*, которые были у меня дома , не хватало крутящего момента** , чтобы закрыть дверь.

Чтобы увидеть чрезмерно сложные и неудачные попытки использования двигателя, взгляните на этот образец руководства по двигателю и обратите внимание на эстетику и производительность конечного продукта ближе к концу видео.

Понятно, что такой подход не сработает. Возможно что-то с использованием пневматики или гидравлики ? Поршень, который будет расширяться и освобождаться по команде…

Именно в этот момент, когда я спросил свою подругу, может ли она дать мне гидравлический поршень для Рождество , я понял, что я лаял не на то дерево. Я делал эту задачу слишком сложной.

Мой наставник по робототехнике однажды сказал мне, что самые эффективные идеи дизайна самые простые . Нет необходимости в сложном электронном или гидравлическом устройстве для решения поставленной задачи. Я пытался летать на воздушного змея с помощью военного класса GPS 9000 8 навигационных и пара ракетных двигателей .

Все, что мы хотим сделать, что-нибудь даже ребенка можно сделать, закрыть дверь.

* Двигатель постоянного тока 5 В является стандартным двигателем, используемым во многих игрушках и предметах домашнего обихода. Давайте остановимся, чтобы взглянуть на некоторые моменты нашего расследования.

Как только мое воображение разыгралось, наш блок Gravitational Potential Energy и Pulleys подходил к концу в AP Physics I. И тут меня осенило. В моем стремлении закрыть дверь всегда присутствует сила гравитации, сила, которую я мог бы использовать для достижения своей цели. Возможно, в конце концов не было нужды ни в моторах, ни в поршнях…

Предпосылка гравитационной потенциальной энергии довольно проста. выше объект от поверхность земли, более гравитационная потенциальная энергия он обладает. Эта потенциальная энергия может быть использована для выполнения работы* , а именно для закрытия нашей двери в этом сценарии. Его можно представить как мяч , стоящий на холме. Шар в данный момент ничего не делает, но на нем стоит цифра потенциальная энергия (за счет Земли) для совершения серьезной работы если она начнет катиться вниз .

Знакомство со шкивами также имеет первостепенное значение для понимания процесса проектирования этого автоматического устройства для закрывания дверей. Шкивы по существу позволяют изменить направление , в котором действуют силы . Если шкив установлен вертикально и по нему натянута веревка, когда отдельный дергает за один конец веревки вниз , на другой конец будет воздействовать направленная вверх сила . Конфигурируя различное расположение шкивов, можно перенаправить приложенные силы .

Зная, что у меня есть гравитация и способность направлять ее на нашу сторону, теперь вопрос стал , как мне использовать силу , чтобы закрыть нашу дверь.

Обоснование, которое я разработал, заключалось в том, что , когда дверь была открыть с другой стороны, некоторые объект бы поднять над землей 9010 4 (увеличивая свою Гравитационную Потенциальную Энергию, свою способность совершать работу). Когда это Applied Force был Удален , например, когда человек, который открыл дверь, вошел в комнату, Force гравитация возьмет на себя и потянет объект назад вниз, автоматическое закрытие двери.

Теперь мне просто нужно было придумать, как соединить груз с дверью, чтобы его движение вниз привело к закрытию двери.

Чтобы закрыть дверь, мне нужно было какое-то тянущее усилие. Если бы я привязал веревку к верхней части двери и потянул ее по направлению к дверной раме, дверь закроется , как показано здесь.

Однако я хотел, чтобы система оставалась внутри комнаты, а не выходила в коридор. Чтобы перенаправить силу, к верхней части дверной рамы можно прикрепить горизонтальный шкив, как показано слева. Как только веревка протянута через нее, закрыть дверь можно, просто потянув веревку из рамы, независимо от направления .

После этого шага этот буксир все еще должен быть перенаправлен вниз (поскольку гравитация делает не действует горизонтально ). Для этого другой шкив может быть прикреплен к соседней стене, этот ориентирован вертикально . Веревка будет пропущена через него, и теперь, вуаля , рывок за веревку вниз приведет к закрытию двери!

Как видно на приведенных выше диаграммах, сила тяжести, действующая на вес, заставит открытую дверь повернуться к раме (это означает, что она закроется!) Красные стрелки показывают направление силы натяжения или тяги , внутри строк.

* Работа в физике определяется как способность силы перемещать объект на расстояние

Нарисовав эти схемы, я начал строить . Я знал, что в конечном итоге все компоненты шкива должны быть установлены на стены и дверь . Таким образом, я решил использовать деталей LEGO Technic в качестве строительных материалов. С этими деталями было легко работать, и они имеют предварительно сделанные отверстия, которые являются идеальный размер для завинчивания шурупами и гвоздями.

Я начал перечислять необходимые компоненты:

1. Кое-что на двери , прикрепленное к одному концу веревки
2. Горизонтальный шкив на двери рама 90 472
3. A Вертикальный шкив на соседней стене
4. Сама гиря , прикрепленная к другому концу тетивы

Я нырнул и начал строить. Изготовление каждого компонента было несложным, всего несколько балок и простое колесо в качестве шкива . Ниже приведены фотографии моих конечных продуктов, но если вы хотите создать свой собственный дизайн, я перечислил некоторые полезные советы, которые я узнал в процессе. Надеюсь, они спасут вас от некоторых из тех же неудач, с которыми столкнулся я!

На этих изображениях показан компонент (красный), который прикреплял веревку к двери.

1. Изначально я использовал застежки-липучки. Однако это было слишком хлипкий поэтому я использовал четыре маленьких винта, чтобы прикрепить его к двери. Клеи, скорее всего, не будут эффективными.
2. Основание дверного соединителя сначала было довольно маленьким. Таким образом, когда веревку дергали за верхнюю часть, нижняя часть соединительного элемента иногда ослаблялась. Немного подумав, я понял, почему. Саму дверь можно рассматривать как петлю , с усилием натяжения применил к своему сверху . Таким образом, чем длиннее часть разъема на самой двери, тем меньше усилие винты должны прилагать усилия, чтобы удерживать разъем на месте ( похоже на то, как легче открыть дверь, нажав на ручку чем петля ). Затем я добавил дополнительную нижнюю часть (золотые винты).

На этих изображениях показан горизонтальный шкив (синий), прикрепленный к дверному соединителю (красный).

1. Иногда струна могла ослабнуть и отвалиться от шкива. Чтобы этого не произошло, наружу, мимо шкива, был выдвинут черный стержень, служащий « нижним ». Это хорошо видно на третьем изображении .

На этих изображениях показан вертикальный шкив (зеленый) и направляющая струны* (красный).

1. *Одним из улучшений стало добавление маленькой цифры направляющий механизм для обеспечения того, чтобы струна не отклонялась и блок не раскачивался. Небольшой кусочек помог гарантировать, что блок был свободен только для перемещения в вертикальном направлении движения.

На этих изображениях показан деревянный блок (вес) и вся система струн-шкив.

1. Точный вес, который следует использовать, зависит от типа двери и качества/состояния ее петли . Однако лично, так как в моем доме часто много маленьких детей (благодаря младшему брату), я решил перестраховаться и пойти с зажигалка деревянный брусок для плавного и плавного закрывания двери. Кроме того, это оказывает на меньшую нагрузку на компоненты и струну .
2. Что касается веревки, в макете изначально использовалась пряжа. Однако этот материал был слишком грубым и слишком громоздким для использования (слишком сильное трение о шкив). Я обнаружил, что леска работала довольно хорошо и была сильной , маленькой и прозрачный .

Попытка увенчалась бешеным успехом ! Устройство закрывания дверей работало и продолжает работать плавно, добротно — без сбоев.

За меньше , чем 10 долларов и несколько часов времени, каждый может создать свою собственную систему автоматического закрывания дверей! Были использованы только четыре небольших компонента, что сделало систему незаметной . Приятное прикосновение креативность и уникальность в своей комнате, эта система зеленая и довольно простая, но умная на практике.
