пошаговая инструкция на века с приводом и автоматикой +Видео

Как сделать монтаж и установку распашных ворот может производиться разными способами. В первую очередь, различия будут касаться метода установки и монтажа столбов. От определенного выбора способа установки будет зависеть срок использования въездной группы. Стоит отметить, что столбы для распашных ворот имеют разные характеристики и показатели.

[contents]

В настоящее время на рынке больше всего востребованы распашные ворота с обшивкой  профнастилом. Данные ворота устанавливают на дачных, садовых и загородных участках. Монтаж и установка их производится на металлические столбы с определенным сечением, например, 60×60 либо 80×80. Так как распашные ворота имеют малый вес, прочности металлических столбов вполне хватает, но при желании вы сможете легко заменить их столбами больших габаритов.

Купить готовые ворота в Петровиче =>>

Содержание:

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

• экономически, монтаж получается очень выгодным;
• скорость установки увеличивается в несколько раз;
• появляется возможность замены или ремонта;
• самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

Купить готовые ворота в Петровиче =>>

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Купить готовые ворота в Петровиче =>>

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Купить готовые ворота в Петровиче =>>

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

Распашные ворота своими руками – чертежи, изготовление, установка

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

• профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

• бетонный столб – приобретенный или залитый на месте;

• кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

• деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.


   Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
3. Устанавливаем столб и ровняем его с использованием строительного уровня.
4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

• профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

• профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

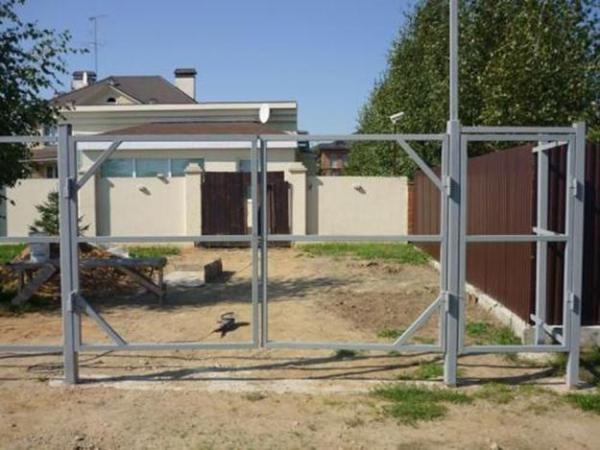

Распашные ворота с калиткой (реальный пример)Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных воротВиды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

• Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

• Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставкамиРаспашные ворота комбинированные — ковка + поликарбонатЖелезные распашные ворота с коваными накладкамиПростые распашные ворота для дачи

Основы установки ворот

— Amazing Gates

Как разместить въездные ворота
