Как установить врезной замок в деревянную дверь

Большинство людей, которые выбирают делать ремонт своими силами, сталкиваются с задачами различного типа. Установка врезного замка – один из процессов ремонта. Необходимость в его установке может возникнуть и незапланированно, например, для комфортного проживания домочадцев или в связи с поломкой предыдущего устройства.

Прежде всего необходимо определиться с предназначением замка, а от него уже зависит тип механизма. Все двери делятся изначально на две категории: межкомнатные и входные. Соответственно, предусмотрены разные типа замков.

Дpвери также принято делить на распашные и раздвижные. Первые представлены створками на петлях, а раздвижные – створками купе, направление их движения совпадает со стенами.

Как подобрать подходящий механизм?

Изучив типы дверей, для правильного выбора замка необходимо ознакомиться с его типами.

• Навесные – монтируются на специальные петли и закрываются на ключ. Используются только для склада или подсобки, так как в интерьере выглядят не эстетично и требуют много времени для открытия/закрытия.
• Накладные – удобный механизм, но на деревянной двери тоже смотрится не эстетично.
• Врезные – самый лучший вариант, который подойдёт для любого типа двери. После установки он смотрится достаточно аккуратно, и к тому же такой тип устройства более надёжный.

Обратите внимание, что подобные замки бывают левостороннего и правостороннего направления. Учитывайте это во время покупки, хотя сейчас существуют и универсальные варианты.

Также изучите подробнее предложения на строительном рынке, проанализируйте, каким характеристикам должен соответствовать тот или иной замок. Например, входная дверь нуждается в особой защите — надежномзамке с ригелем предотвращающим взлом. Для удобства створки раздвижной двери принято фиксировать а значит отлично подойдет замок со специальным крючком.

Необходимые инструменты для работы

1. Ручка или мягкий карандаш для удобной разметки.
2. Сверла по дереву от 2 до 7 мм.
3. Электрическая дрель.
4. Сверло такой же ширины, что и толщина замка.
5. Разные стамески: узкие и широкие.
6. Шуруповерт и отвёртка.
7. Угольник или рулетка.
8. Молоток.

Когда все подготовлено можно приступать к процессу монтажа. С врезным замком придётся немного повозиться. Но, во-первых, результат того стоит, а во-вторых, если следовать инструкции и соблюдать все этапы, с установкой трудностей не возникнет.

Первый этап: выкроить отверстие под замок

На данном этапе необходимо сделать разметку и вырезать паз.

• С помощью рулетки отмерьте 1 метр от уровня пола, поставьте отметку карандашом. Теперь соотнесите насколько вам и домочадцам будет удобно такое расположение, потому что, учитывая рост жильцов, замок можно монтировать на 10 см ниже или выше.
• Замок прикладывают к двери и карандашом обводят контур. Прикладывать надо непосредственно той стороной, которая будет вырезаться. Следите за неизменным положением замка в процессе обводки – тогда разметка будет четкой.
• Воспользуйтесь сверлом, чтобы просверлить паз. Отверстие должно быть по всей ширине замка, соответственно, сверло надо брать аналогичной ширины.

Каким образом просверлить отверстие?

Выберите наиболее подходящий для вас метод.

1. Сделайте пометки на сверле, которые обозначают ширину отверстия. Так можно сразу одним подходом высверлить его. Отметку можно поставить намотав проволоку или изоленту.
2. Двигайтесь постепенно, заглубляя сверло на пару сантиметров и проверяя отверстие. Действуйте таким способом пока не достигните нужной отметки.

Важный совет: учитывайте, что высверлить надо больше на пару миллиметров сделанной разметки. В противном случае замок просто не влезет, в том числе и его лицевая планка. Так же не забывайте о положении дрели – для качественной работы она должна направляться строго перпендикулярно двери.

Доработка заключается в обработке отверстия при помощи молотка и стамески, тщательной проверке – стенки паза обязательно должны быть ровными. Возьмите механизм, чтобы проверить, насколько правильно сделано отверстие и войдет ли в него замок. Затем можно начинать делать разметку. Вставляется механизм, по контуру обводится передняя планка, а выемка выбивается стамеской.

Второй этап: установить замок

• После пристальной и точной разметки для дверной ручки и личинки, произведите замер точного положения в двери замочной скважины и ручки.
• Отверстия для личинки делаются специальным сверлом. Замок ещё раз вставляется и перепроверяют его положение.
• Теперь остаётся прикрутить замок шурупами.

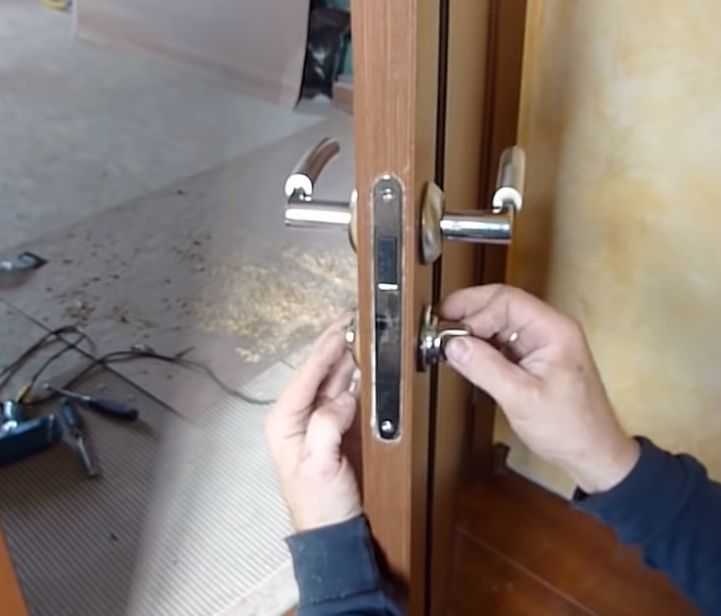

Этап третий: сборка замка

Окончательный этап предполагает собой сборку. Прежде чем закрепить ручку, замок вставляется в личинку, рука фиксируется специальным болтом, а работа замка тщательно проверяется.

Под глубину ригеля надо вырезать отверстие. Чтобы сделать отметку, смажьте его и защелку красящим составом, закройте дверь, нажмите на ручку. Вырежьте углубление и подравняйте все стамеской. Наравне с коробкой должна идти ответная планка, её фиксируют шурупами. Процесс установки замка можно считать завершенным. Обязательно проверьте его работу.

Установка врезного замка в деревянную дверь: как вставить механизм

Автор Michael На чтение 5 мин Просмотров 2.5к. Опубликовано Июн 13, 2020

Входная дверь играет большую роль в помещении и главная функция – защита квартиры или дома от проникновения злоумышленников. Основная ее надежность заключается не в самом полотне, а в качественно подобранном замке с хорошим уровнем защиты. Они бывают разных видов и поэтому установка врезного замка в деревянную дверь может потребовать некоторых столярных навыков и небольшого мастерства.

Содержание статьи

1. Какие инструменты необходимы для врезки замка?
2. Подбор замка для деревянной двери
3. Подготовительный этап
4. Отверстие под механизм
5. Последний этап проведения установки замка

Какие инструменты необходимы для врезки замка?

Для того, чтобы качественно установить замок в дверь, необходимо заранее подготовить такие инструменты:

• Карандаш, рулетку, столярный треугольник;
• Перьевое сверло необходимого диаметра;
• Стамеску, молоток;
• Крестовую и плоскую отвертки;
• Долото;
• Шуруповерт.

Подбор замка для деревянной двери

Перед тем, как приобрести и вставить врезной замок в деревянную дверь, необходимо обратить внимание на степень его защиты и подойдет ли он конкретно для деревянной дверной конструкции.

Разделить замки можно на следующие виды:

• Электронный;
• Реечный;
• Цилиндровый;
• Сувальдный;
• Кодовый.

Наиболее простой конструкцией среди всех является именно реечный замок, который взломать не составит труда совершенно.

Цилиндровая модель замка уже намного сложнее и если хоть один цилиндр находится не на своей позиции, то дверь невозможно будет открыть. Во время взлома злоумышленники зачастую выбивают или высверливают сердцевину, поэтому производители при создании цилиндрового механизма оснащают его дополнительно специальными пластинами, об которые ломается сверло дрели. Данный тип замка отличается продолжительным сроком службы и станет неплохой преградой для проникновения в помещение злоумышленников.

Еще одной надежной конструкцией является сувальдный тип замка, который взломать практически невозможно. Для того, чтобы его открыть без ключа, понадобится иметь под рукой две отмычки. Замок оснащен внутри сувальдами, которые приводятся в движение только при помощи ключа.

Чтобы открыть кодовый замок необходимо ввести специальную комбинацию цифр. Но данный тип замка не устанавливается на деревянные двери.

Замок электронного типа не имеет замочной скважины, открывается при помощи специальной кнопки открытия, которая находится внутри помещения, а с другой стороны открывается при помощи специального сигнала.

Подготовительный этап

На первом этапе установки замка делается специальное отверстие под корпус механизма. В первую очередь необходимо на полотно нанести разметку, в том месте, где будет вмонтирован замок. Согласно стандартным параметрам, его местоположение должно быть от пола на высоте от 90 до 100 см, но данный параметр может быть изменен в зависимости от удобства эксплуатации.

После определения высоты расположения механизма, он прикладывается к двери той частью, которая будет монтирована в отверстие и при помощи карандаша наносятся соответствующие разметки, по которым и будет происходить вырезание отверстия в деревянном изделии.

Врезка замка в деревянную дверь проводится с использованием перьевого сверла, которое по толщине равно ширине механизма. Сверление можно проводить двумя способами: либо аккуратными движениями по 1-2 см внутрь полотна до необходимой пометки, либо же сразу просверливанием отверстия. Для того, чтобы замок беспрепятственно входил в высверленное отверстие, оно должно быть по ширине на 1-2 мм шире.

Отверстие под механизм

Перед тем, как установить врезной замок в новую деревянную дверь, необходимо выполнить отверстие под механизм. Только после этих работ можно приступать к монтажу замка, защелки и ручки. Для установки личинки необходима максимальная точность в разметке. Для этого корпус замка прикладывают к готовому пазу и отмечают с помощью карандаша элементы креплений. После этого используется сверло подходящего диаметра и делается отверстие в намеченных местах.

После проведения данных манипуляций необходимо разровнять края паза и для этого как нельзя лучше подойдет напильник. Если же необходимо дополнительно установить ручки или защелки, то также необходимо дополнительное сверление отверстий под винты и стержни, при помощи которых будет происходить дальнейшее крепление элементов механизма.

Таким образом, врезка замка и его деталей в деревянную дверь проведена, остается лишь все вставить в подготовленные пазы и закрепить при помощи крепежных элементов, таких как болты, саморезы и прочие.

Последний этап проведения установки замка

Для полного функционирования деревянного полотна не хватает лишь отверстия на коробке и если упустить этот момент, то полотно будет прилегать не плотно и не будет нормально закрываться. Выбивание отверстия на коробке происходит уже после того, как было проверено функционирование замка на полотне.

Для разметки отверстия на коробке, на язычок замка наносится небольшое количество мела, после чего дверь закрывают. В результате данной манипуляции на коробке останется след от необходимо расположения отверстия, где и стоит начинать его выбивать.

Вырезание происходит по тому же принципу, что и изготовление отверстия под сам замочный механизм, поэтому здесь может справиться даже новичок. Для этого стоит взять молоток со стамеской или сверло. Действия должны быть аккуратными, чтобы ничего не испортить. Если же разметка и вырезка сделаны правильно, то язычок замка будет без проблем входить в подготовленное отверстие.

На данном этапе установку замка можно считать законченной и дверь полностью готова к эксплуатации.

В установке механизма нет ничего сложного и провести его монтаж может абсолютно каждый, не прибегая к помощи мастера. Главное, перед началом проведения работ ознакомиться с инструкцией и порядком действий, что позволит провести установку ручки и замка максимально точно и правильно, а также гарантировано продлит срок эксплуатации конструкции. Если же возникнут какие-то проблемы, то тогда стоит обратиться за консультацией к специалистам.

Установка врезного замка | Дерево

С помощью всего нескольких простых инструментов вы можете повысить безопасность крышек, ящиков или дверей ваших проектов.

Каждый предлагаемый нами продукт был независимо отобран и проверен нашей редакционной командой. Если вы совершите покупку по включенным ссылкам, мы можем получить комиссию.

Замок на доске

Украшение вашего проекта врезным замком добавит ему функциональности и внешнего вида. Конечно, это также добавляет немного больше сложности. Следуйте этим простым шагам, чтобы освоить врезной замок.

Безопасность начинается с неглубокого врезного замка

Почти все этапы установки врезного замка остаются одинаковыми независимо от его назначения. Мы будем использовать замок ящика, чтобы продемонстрировать эту технику.

Начните с разметки осевой линии на верхнем крае и лицевой стороне передней панели ящика. Прижав замок к лицевой стороне, отцентрируйте стопорный штифт (см. чертеж ниже ) и отметьте оба конца планки замка на верхней части передней панели ящика. (Если центрировать корпус замка вместо штифта, замочная скважина может сместиться, если штифт не находится в центре замка.)

Чертеж ключевого замка

От края до края

В сверлильный станок установите сверло, соответствующее ширине лицевой панели замка. (См. раздел «Какую насадку использовать» в нижней части . врезной, с окружностью фрезы, едва достигающей отмеченных линий [ Фото A ]. Просверливая сначала концы, вы гарантируете, что они будут просверлены чисто. Если конец оставить напоследок, перекрывающееся сверло может вибрировать, оставляя неточное или рваное отверстие. Не двигайте ограждение сверлильного станка — эта настройка понадобится вам для следующего паза.

Сверление отверстий в доске

Просверлите паз по всей длине и перекройте каждое отверстие, чтобы удалить все отходы.

Сделайте надрезы по краям паза линейкой и канцелярским ножом. Очистите неглубокий паз с помощью самого большого стамеска, который подходит [ Photo B ]. Переверните замок, чтобы проверить глубину лицевой панели — если паз недостаточно глубокий, используйте узкое долото.

Выточенные отверстия

Следите за тем, чтобы долото располагалось перпендикулярно краю ящика, чтобы обеспечить плотную посадку.

Перевернув замок в неглубокий паз, переместите оба конца корпуса замка на край рельса [см. фото вверху страницы]. После установки сверлильного станка и сверла на ту же глубину, что и корпус замка, приготовьтесь просверлить глубокий паз. В отличие от неглубокого паза, начните сверлить оба конца глубокого паза, центрируя сверло по концевым линиям, а не упирая окружность сверла в край. Это позволяет врезке приспособиться к прямоугольным краям корпуса замка. Стамеской и очистите глубокий паз, чтобы он подходил к корпусу замка.

Глазное яблоко в замочной скважине

Используя осевую линию на лицевой стороне передней панели ящика, отцентрируйте кончик ключа и отметьте его вертикальные границы [ Фото C ]. Вставьте прокладку вместо замка во время сверления замочной скважины [ Фото D ]. Вставьте замок, просверлите соответствующие направляющие отверстия и закрепите винтами.

Карандашная отметка возле ключа

Обязательно просверлите замочные скважины чуть больше кончика ключа, чтобы обеспечить посадку.

Сверление в доске

Установка прокладки в паз при сверлении замочной скважины предотвращает выброс.

Координатная пластина

Чтобы быстро и точно отметить положение врезки ответной планки, обильно покройте конец болта несмываемым маркером, закройте ящик и поверните ключ, чтобы зафиксировать болт напротив соответствующей направляющей [ Фото Е ]. С помощью двустороннего скотча расположите запорную планку по центру метки и сделайте надрезы по контуру канцелярским ножом [ Фото F ].

Ключ в отверстии для ключа

Поверните ключ, чтобы перенести чернила маркера на засов туда, где должна быть запорная планка.

Использование ножа x-acto

Надрез по контуру ударной пластины поможет вам не сбиться с курса.

Используя ту же процедуру, что и с накладкой замка, просверлите неглубокий паз [ Фото G ]. Отметьте и просверлите глубокий паз, чтобы болт мог полностью войти в зацепление при повороте. Если болт работает с зацепляющим движением, а не строго вертикально, вам придется удлинить глубокий паз, чтобы приспособиться к движению болта. Закрепите ответную планку винтами.

Стопорное кольцо ножом

Очистите край неглубокого паза долотом; затем проверьте посадку ответной планки.

Какой бит использовать?

При сверлении паза сверло Форстнера сверлит чисто, без дребезга, а перекрывающиеся отверстия оставляют меньше отходов, которые впоследствии можно удалить долотом. Однако для нашего проекта нам понадобилось использовать ручную дрель, чтобы врезать ответную пластину в отверстие ящика, а сверло Форстнера не подходит для стопорного кольца. Таким образом, нашим вторым лучшим вариантом было корончатое долото, которое все еще допускает некоторое перекрытие и может быть размечено на постоянной глубине с помощью обычного стопорного кольца. Если у вас нет сверла, соответствующего ширине пластины, вы можете заставить его работать, разделив каждое отверстие на ¹ ⁄ ₄ «и вырезаем остаток.

2 бита

5 вещей, которые нужно знать о врезном замке

Врезной замок существует уже много лет. большинство вещей в жизни, они эволюционировали с течением времени. В этом сообщении блога мы рассмотрим историю врезных замков и объясним некоторые ключевые понятия об этих замках, о которых вы, возможно, не знали. был назван «бисквитом», потому что его можно было формовать с обеих сторон с помощью долота и молотка, подобно тому, как формуют печенье кухонной утварью. 0003

2) Врезной замок раньше был очень тяжелым, и для надежной фиксации требовалась прочная ответная планка. Ответная планка для врезных замков обычно была вдвое толще двери.

3) Врезки можно расточить деревянными долотами и киянками или выровнять с помощью шнека (сверла для сверления отверстий).

4) Врезные замки достаточно мелкие, чтобы можно было установить защелку замка на краю дверной стойки. Это делает врезные замки удобными в использовании в условиях ограниченного пространства, например, в небольшом доме или квартире. Их также намного проще установить, чем дверные ручки цилиндрического типа. Их малая глубина также делает врезные замки менее восприимчивыми к повреждениям в результате грубого обращения.

5) Первые пазы были коробчатой ​​формы, и они обеспечивали безопасность, вставляя замок в дверь, позволяя открыть дверь только при наличии ключа. Сегодня современные врезные замки эволюционировали в изящную форму цилиндра с закругленной спинкой. Это дает пользователю такие преимущества, как простота управления ручкой и эстетика гладкого профиля, а также обеспечивает безопасность, не позволяя злоумышленникам просто взломать замок. Но есть еще кое-что, о чем вам следует знать, если вы планируете покупать замки для своего дома или коммерческого помещения.

Врезные замки представляют собой тип дверных петель с замком, в отличие от стандартных петель, в которых штифты петель крепятся с одной стороны двери. Вместо этого через край двери проходят врезные петли, каждая из которых входит в отверстие на краю соответствующего серванта.

Есть много причин использовать врезные замки вместо других типов; одна из таких причин заключается в том, что они могут быть заблокированы с любой стороны при правильной установке на двустворчатые двери или при установке на плоские двери, поскольку с обеих сторон у них нет видимых винтов или штифтов.

Преимущество врезного замка перед другими типами заключается в том, что он подходит для самых разных дверей. Врезные замки устанавливаются в так называемые врезные отверстия прямоугольной формы, обычно прорезанные в кромке двери и косяке. Основной корпус врезного замка имеет форму большой буквы «Т». Если смотреть на переднюю часть двери, она имеет квадратную секцию, которая прикрепляется к дверной облицовке. На его левой и правой сторонах расположены отдельные параллельные вертикальные секции, которые входят в соответствующие прямоугольные отверстия, прорезанные в косяке.

Еще одним преимуществом врезных замков является то, что они могут быть утоплены глубоко в кромке двери, заподлицо с наружной поверхностью или где-то посередине. Однако с увеличением толщины кромки двери будет увеличиваться и глубина установки врезного замка.
