Как правильно установить барный кронштейн: «Как правильно установить барный кронштейн ползунок? » — Яндекс Кью
Подъемные механизмы, мебельные кронштейны и газлифты, обзор
Каждый год рынок мебельной фурнитуры пополняется все новыми интересными подъемными (откидными) механизмами для антресолей и горизонтальных кухонных шкафов с принципом действия, основанном на простой механике и пневматике — в этом их основное отличие. Также подъемные механизмы могут дополняться различными демпферами и доводчиками, обеспечивающими бесшумное и плавное, приятно скользящее движение до полного открытия или закрытия. Рассмотрим основные модели механических и газовых откидных механизмов, которые, в общем-то, можно без труда найти в любом городе. Правда, одни и те же по принципу работы и внешнему виду подъемные механизмы могут называться по разному. Объяснение простое — многие производители предлагают ориентироваться в выборе по артикулам, не всегда русифицируют принятые международные названия. А в некоторых регионах и сами мебельщики с легкой руки «присваивают» то или иное обозначение, созвучное оригинальному.
Содержание
- Пружинный механизм Lift Junior
- Барный кронштейн (левый, правый, верхний, нижний)
- Кронштейн антресольный «клик-кляк»
- Хит продаж — газлифт
- Подъемные механизмы откидные с доводчиками
- Механизмы подъема откидные с выносом
- Механизм подъема в вертикальной плоскости

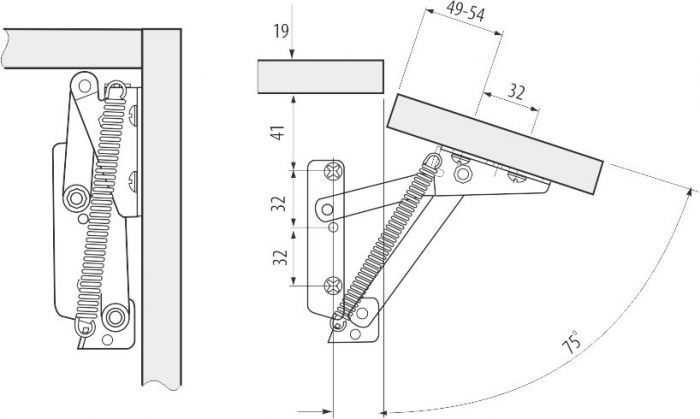

Пружинный механизм Lift Junior
Пружинный подъемный механизм для узких фасадов
Жесткая механика из разряда «не прищемите пальцы, пока устанавливаете». Обеспечивает открывание створки антресоли примерно на 90гр, держит «вес» до 4 кг. О плавном ходе и бесшумном закрытии можно, конечно, не говорить. Но обладает несомненным преимуществом – механизм невысокий, можно установить в самый узкий шкафчик, порядка 140-150 мм по высоте (внутренний размер). В этом плане аналогов у пружинного подъемного механизма Lift Junior просто нет. Есть еще одна особенность – установки дополнительных петель на откидной фасад не потребуется.
Барный кронштейн (левый, правый, верхний, нижний)
Барные кронштейны для откидных фасадов мебели
У барного кронштейна много модификаций, «плечо» может быть плоским и круглым, основание – пластмассовым и металлическим.
Подъемный механизм также является механическим, отличается бюджетной стоимостью. На фасады шире 50-60 см лучше устанавливать парно, по обе стороны. Требуется установка дополнительных мебельных петель на створку. Часто используют в обувницах и «барах» — нишах в классических стенках с откидывающейся вниз дверцей.
Кронштейн антресольный «клик-кляк»
Подъемные мебельные кронштейны «клик-кляк»
Также основанный на механике по принципу действия откидной механизм с фиксацией по бюджетной стоимости. Наделен компактными размерами, и способен обеспечивать открытие порядка 90-100 градусов (при правильной установк). Созвучное с известным диванным механизмом название «клик-кляк» получено им не случайно: по аналогии горизонтальный фасад нужно также несколько приподнять, до характерного щелчка и только потом опустить – створка «замрет» в открытом состоянии. Важно правильно рассчитать вес фасада, иначе ожидаемой фиксации не произойдет, створка медленно «поползет» вниз. По этой причине рекомендуется устанавливать по два механизма на один короб с двух сторон.
Еще одно распространенное название – clock.
Хит продаж — газлифт
Мебельные газлифты
Классический подъемный механизм для кухонных фасадов. Сочетает в себе простоту монтажа, бюджетную стоимость и комфортную эксплуатацию. За счет правильного подбора подъемной силы (от 50-60N до 180-200N) и дополнительной комплектации различными демпферами можно добиться вполне плавного, мягкого хода с практически бесшумным закрыванием, без раздражающего стука. Для удобства многие производители мебельной фурнитуры разработали «сетку» подбора газлифта по весу дверцы. На небольшой фасад, к примеру, 360х500 мм можно поставить «слабенький» газлифт 50-60N, чтобы он не «взлетал» вверх и фиксировался в открытом состоянии. Для фасадов большей ширины лучше ставить по два газлифта симметрично по обеим сторонам корпуса во избежание перекоса.
Подъемные механизмы откидные с доводчиками
Откидные подъемные механизмы с доводчиками
Всегда хочется чуточку больше от ожидаемого. Чтобы фасады на кухне скользили бесшумно и плавно, без малейших усилий.
Производители охотно откликаются на спрос – на российском рынке откидные механизмы с встроенными доводчиками представлены сразу несколькими ведущими брендами из тех, что «на слуху» — Blum, Hettich и т.д. Откидной механизм для фасадов антресольного типа может открываться от нажатия и запускаться электроприводом.
Откидные подъемные механизмы для шкафов с выносом
Механизмы подъема откидные с выносом
Несущая способность подъемных механизмов европейских брендов довольно большая, нередко ими оснащают довольно высокие дверцы. Очевидно, что при простом откидывании вам придется отстраняться от кухонного гарнитура, чтобы закрыть дверцу – область ручки будет выходить далеко за пределы ширины столешницы, если фасад по высоте больше 300-400 мм. Решить эту проблему можно с помощью откидных механизмов с выносом. При открытии дверца «заводится» за глубину шкафчика.
Механизм подъема в вертикальной плоскости
Вертикальный подъем створки шкафа
Недостаток откидных механизмов один – если ваш рост ниже среднего, придется если не прыгать, то постоянно вытягиваться, чтобы «зацепить» высоко закинувшуюся дверцу и закрыть.
Что ж, европейские производители фурнитуры премиум-сегмента предусмотрели и это: подъем фасада вдоль корпуса вертикально для вас будет более удобен и практичен.
Пошаговый алгоритм установки газовых лифтов – Сделаем мебель сами
Автор: Дмитрий Черпашин
Здравствуйте дорогие друзья.
Если вы начали делать мебель, то, рано или поздно, обязательно столкнетесь с установкой подъемников на верхние кухонные модули.
По этому, сегодня я хочу с вами поговорить об этой установке подробнее.
Итак:
Газовые лифты – это системы, благодаря которым фасады могут открываться сверху-вниз, причем, их крайние положения будут фиксированы.
Кроме того, они плавно их поднимают и опускают.
Само это положение определяется способом установки крепежа этого механизма на короб и фасад.
Подъемники бывают самых разнообразных конструкций, и мы с вами рассмотрим самый распространенный вариант этих подъемников.
Первое, что нужно понимать – в комплекте с ними, всегда идет инструкция к установке (пример – смотрите ниже).
По этой инструкции, нужно выбрать, какую схему установки крепежа вы будете использовать (имеется ввиду, нужно определиться, под каким углом должен фиксироваться дверца в открытом положении).
Все подъемные механизмы отличаются друг от друга усилием разжатия. Это усилие может быть 60, 80, 100, 120, 140 Ньютон.
Как используются практически эти характеристики – а используются они очень просто. Для поднятия 1-го килограмма веса фасада, нужно 10 Ньютон. По крайней мере, так написано в инструкциях и справочниках.
Но лично я никогда подобными расчетами не «заморачиваюсь».
Для их установки нужно понимать следующее:
- На один фронт желательно устанавливать два газовых лифта, чтобы при его открытии не возникало ненужных напряжений, которые будут его перекашивать (особенно это ощутимо тогда, когда есть небольшой и не тяжелый фасад).
- Лифты, усилием от 100 Ньютон устанавливают очень редко, так как в этом случае, дверцы должны быть очень массивными и большими, а это, в свою очередь, тоже встречается не так часто.
- Фронт, с установленными на него подъемными механизмами, регулируется при помощи петель, которыми он крепится к коробу.
- Перед тем, как собирать короб, в котором должна быть установлена рассматриваемая нами фурнитура, на его бока нужно сразу установить крепеж под нее (чтобы не мучиться с его установкой на уже собранном коробе).
Итак, устанавливаем на боковые детали короба крепеж, отмерив нужные расстояние (смотрим инструкцию).
Так же, устанавливаем крепеж на фасады, которые на этих лифтах должны работать.
Собираем короб.
После того, как короб собран, устанавливаем на него эти фасады (закрепляя навесы на верхних горизонтах).
И когда фасады установлены, устанавливаем лифты.
Они устанавливаются очень просто – нужно надавить их головку на крепеж, и все, после щелчка, его край будет закреплен.
Закрываем фасад, регулируем его с помощью петель.
И, в общем-то все.
До встречи.
Как установить монтажный кронштейн световой панели — KevianClean
Перед установкой световой панели и монтажного кронштейна убедитесь, что это разрешено законом в вашем штате. Производители этих аксессуаров не несут ответственности за какие-либо нарушения законов или правовых норм, которые могут возникнуть при установке таких продуктов на ваш автомобиль.
Не забудьте купить трубку для медальона с жидкой нитью. Это гарантирует, что болты на вашем кронштейне не ослабнут со временем из-за автомобильных вибраций . Установить или заменить существующий монтажный кронштейн световой панели довольно сложно.
Установка монтажного кронштейна
- Что вам понадобится и еще много чего: Вам понадобится новый монтажный кронштейн, новая или существующая светодиодная панель, крепежные болты, винты, шпилька, дрель, маркировочный карандаш и рулетка. Прежде всего, подготовьте крепление, разобравшись со шпилькой. Если вы устанавливаете планку меньшего размера, вы, скорее всего, поместите ее в решетку радиатора автомобиля или под бампер.
Прежде всего, подготовьте крепление, разобравшись со шпилькой. Если вы устанавливаете планку меньшего размера, вы, скорее всего, поместите ее в решетку радиатора автомобиля или под бампер.- Получите правильную отметку: Просверлите отверстие в нужном месте, взяв рулетку и маркер и отметив с их помощью место, где должен располагаться кронштейн. Не прикрепляйте шпильку к пластиковым деталям автомобиля. Они просто треснут и сломаются под тяжестью светового стержня. Вместо этого используйте металлические детали, чтобы обеспечить прочную основу.
- Помощь помощника: Вам может понадобиться помощь помощников, если вам необходимо установить концевые скобы на торцевые шпильки корпуса. Это делается для того, чтобы вы могли правильно разместить саму световую панель в окончательном положении после установки кронштейнов. Они также предназначены для того, чтобы все правильно расположить, освобождая руки для точных отметок карандашом. При выполнении отверстия используйте сверла трех размеров.
При выполнении отверстия используйте сверла трех размеров.- Как правильно просверлить отверстия для кронштейна: Сначала используйте сверло меньшего размера, чтобы сделать пилотное отверстие в середине отметки. После этого увеличьте его битом, который находится посередине размера между пилотным битом и окончательным размером бита. Окончательное отверстие должно точно соответствовать размеру крепежных болтов. Однако не размещайте кронштейны каналов, длина которых превышает четверть длины световой полосы, на любом конце корпуса.
- Отделка и перекладина: Попробуйте разместить кронштейны на тех частях поверхности автомобиля, которые имеют усиленные участки, чтобы повысить устойчивость и уменьшить вибрацию при толчке. Кроме того, закрепите свои фонари с помощью монтажных зажимов, если у вас уже есть дуга безопасности, особенно если у вас есть световые полосы меньшего размера, чтобы обеспечить трехмерное прицеливание.
- Минимальные рабочие световые панели: У вас также есть возможность воспользоваться световыми планками, требующими минимального сверления и монтажа. Им нужны только существующие отверстия в кузове или шасси, которые можно найти в грузовиках или джипах. Кроме того, при монтаже корпуса сзади поместите его в место с хорошей вентиляцией и вдали от источников тепла. Это предотвратит повреждение световой полосы, когда дело доходит до толчка.
← Предыдущее сообщение
Новая запись →
Как установить комплект перекладин для ног или специальную перекладину для ног
Вы никогда не будете одиноки при установке поручня для ног или любого другого продукта, который мы предлагаем. Если вам нужна помощь, просто позвоните по телефону 877-747-2457, и специалист по продукту проведет вас через все этапы установки.
Перед отправкой мы визуально проверяем ваш заказ, чтобы убедиться, что ничего не повреждено или деформировано. Поэтому вам никогда не придется прилагать чрезмерных усилий для установки фитинга или кронштейна. Тем не менее, изготовление и производство металлоконструкций включает в себя процессы, которые могут оставлять заусенцы и шероховатые края. Хотя мы делаем все возможное, чтобы минимизировать такие проблемы, всегда надевайте защитные перчатки и очки при работе с металлом. Также рекомендуется проверить правильность установки кронштейнов и других компонентов. При необходимости вы можете использовать металлический напильник, стальную мочалку или наждачную бумагу, чтобы сгладить любые шероховатости или выступы. Если у вас возникли какие-либо трудности, ПОЖАЛУЙСТА, ПОЗВОНИТЕ НАМ. Мы будем рады помочь вам с установкой и помочь вам избежать царапин или повреждения трубок или компонентов. Установка поручня – относительно простая задача. Вам может понадобиться несколько основных инструментов, которые у вас, вероятно, уже есть или которые вы можете купить в любом хозяйственном магазине. Другие инструменты, которые могут вам понадобиться:
|
В большинстве случаев вам НЕ потребуется обрезать трубку. Трубку можно разрезать ножовкой, ленточной пилой или отрезной пилой с тонким лезвием для резки металла. При резке вручную рекомендуем использовать стусло. Независимо от того, используете ли вы электроинструмент или ножовку, острое лезвие значительно облегчит вашу работу и даст лучшие результаты. |
Если у вас есть комплект из 3 или более секций, просто помните, что две из секций (внешние секции) обычно длиннее остальных. Это делается для достижения более равномерного расстояния между скобками после установки внешних скобок. БОЛЬШИЕ СЕКЦИИ ВСЕГДА РАЗМЕЩАЮТСЯ НА ПРОТИВОПОЛОЖНЫХ КОНЦАХ РЕЙКИ. Если ваши трубки состоят из секций, вы будете использовать сращивания. Чтобы вставить соединения в секции труб, просто сожмите место соединения руками или парой пассатижей до тех пор, пока оно не сожмется настолько, чтобы его можно было вставить… затем вставьте место соединения наполовину в трубу и отпустите. Повторите для другого конца соединения. Сжимайте ровно настолько, чтобы можно было вставить. Не сжимайте так сильно, чтобы не погнуть место соединения. Также можно использовать стальную втулку или соединения из ПВХ, которые поставляются вместе с вашим заказом. Если вы поставляетесь со стальными втулками или соединениями из ПВХ, сжатие не требуется для вставки в трубку. В целях экономии места при транспортировке ваш заказ часто доставляется со сращиваниями, вставленными внутрь трубки. |
Если это необходимо для вашей установки, используйте ножовку, отрезную пилу или ленточнопильный станок, чтобы отрезать трубку направляющей для ног до нужной длины. Чтобы добиться одинакового расстояния между кронштейнами, которое позволит вам скрыть любые швы, всегда отрезайте равные части каждой трубы с заданной стороны. Если вы используете ножовку, вы можете использовать стусло для лучшего реза. После того, как вы закончите резать трубку, спилите все заусенцы. Если ваша труба состоит из секций, вам нужно будет сделать надрезы на том конце, на котором вы будете размещать внутреннее соединение, когда это возможно. |
Расположите и установите кронштейны. Кронштейны должны располагаться на расстоянии не более 5 футов (5 футов) друг от друга и должны располагаться как можно равномернее. Для лучшего внешнего вида не размещайте кронштейны на самых концах трубок. Мы рекомендуем вставку 4”-6”. Этот интервал и вставка являются только ориентиром, и следует также учитывать личные предпочтения и эстетику. Прикрутите монтажные скобы на место. При установке кронштейнов учитывайте положение любого шва. Вы должны быть уверены, что кронштейн точно расположен так, чтобы покрыть каждый шов, где одна трубка соединяется с другой. Используйте шурупы для дерева, поставляемые 4Rails.com, чтобы прикрепить кронштейны к перекладине или полу. 4Rails.com предоставляет ТОЛЬКО шурупы для дерева. Если в вашем приложении требуется крепление к металлу, бетону, цементу, камню или любому другому материалу, кроме дерева, вы должны приобрести соответствующий тип шурупа для вашего приложения. ВАЖНО: Осмотрите каждый кронштейн на наличие дефектов. При необходимости используйте металлический напильник для удаления заусенцев с внутренней стороны петли трубки. Убедитесь, что каждый кронштейн установлен вертикально и ровно по отношению друг к другу. Мы настоятельно рекомендуем использовать хороший уровень и меловую линию. Если кронштейны находятся на разной высоте или не на одной прямой линии относительно друг друга, трубка не будет подходить должным образом. Проталкивание трубки через несоответствующий кронштейн может привести к повреждению отделки трубки. ПРОВЕРКА КРОНШТЕЙНА НА ПОСАДКУ И ВЫРАВНИВАНИЕ КРАЙНЕ ВАЖНО ПРИ УСТАНОВКЕ. Важно, чтобы клиент немедленно уведомил нас, если приобретенный компонент не собирается должным образом. |
Крепление трубки к кронштейнам Затем проденьте трубки через установленные кронштейны. Чтобы предотвратить возможность поцарапать трубку, НЕ перекручивайте трубку через скобы. Вместо этого слегка покачивайте трубку, проталкивая ее прямо через нее. Всегда проверяйте внутреннюю часть кронштейна на наличие краев, которые потенциально могут поцарапать трубку. Несмотря на то, что мы проверяем все кронштейны перед отправкой, если вы обнаружите какие-либо острые края на внутренней стороне кронштейна, удалите их металлическим напильником или наждачной бумагой. Если ваша трубка ИЗОГНУТА, подумайте о том, чтобы установить скобы на трубку ДО установки на поверхность руля или на пол. После того, как трубка установлена на место и выглядит удовлетворительно, отметьте трубку, пока она находится на месте, вставив маркер или карандаш через предварительно просверленные направляющие отверстия в каждом из кронштейнов. Отметив все точки на трубке, сдвиньте трубку на несколько дюймов влево или вправо и поверните вверх, чтобы открыть метки. Просверлите трубу с помощью сверла № 30 или эквивалентного размера для винтов (продается в большинстве хозяйственных магазинов). После того, как все отверстия просверлены, переместите трубку и используйте саморезы или винты с машинной резьбой, поставляемые 4Rails.com, чтобы прикрепить кронштейны к трубке. Саморезы можно использовать, даже если отверстие кронштейна имеет резьбу. Крепежные винты, если они входят в комплект поставки, соответствуют резьбе в отверстиях кронштейна.
ИЗОГНУТЫЕ ТРУБКИ ТРЕБУЮТ УСТАНОВКИ УСТАНОВОЧНЫХ ВИНТОВ БЕЗ МАРКИРОВКИ И Скручивания ТРУБКИ. Наконец Нанесите НЕБОЛЬШОЕ количество акрилового герметика (предпочтительно) или любого бытового клея на внутреннюю часть трубки и вставьте заглушки в концы трубки. Поверните торцевую крышку или наконечник для лучшей адгезии. Хотя это обычно и не требуется, МАЛЕНЬКОЕ количество акрилового герметика также можно использовать на внутренней стороне трубы перед вставкой соединений. |
В большинстве случаев достаточно карандаша, дрели, отвертки, плоскогубцев и хозяйственного клея.
Нержавеющая сталь — это особенно твердый металл, для которого потребуется специальный отрезной круг/лезвие или лента. Не торопитесь и режете МЕДЛЕННО. Напильником сгладьте все острые края или заусенцы.
Это позволит вам скрыть разрез под брекетом. Если возможно, сохраните заводские разрезы в местах соединения трубок с фитингами заподлицо.
В большинстве хозяйственных магазинов можно найти широкий выбор винтов с подходящей головкой. При необходимости просто покрасьте головки винтов в нужный цвет. Обязательно разметьте И предварительно просверлите все отверстия для шурупов по дереву.
Ответственность за любой ущерб, вызванный попыткой сборки неподходящих деталей, несет покупатель.
