Гражданские здания и их конструкции. Балконы, лоджии и эркеры — VISTAGRAD

Балконы, лоджии и эркеры являются важными конструктивными элементами стен зданий. Они обогащают их архитектурно композиционные решения и служат, словно, связывающим элементом для человека, между помещениями и окружающей средой. Устройство балконов, лоджий и эркеров создает дополнительные удобства, особенно в жилых зданиях.

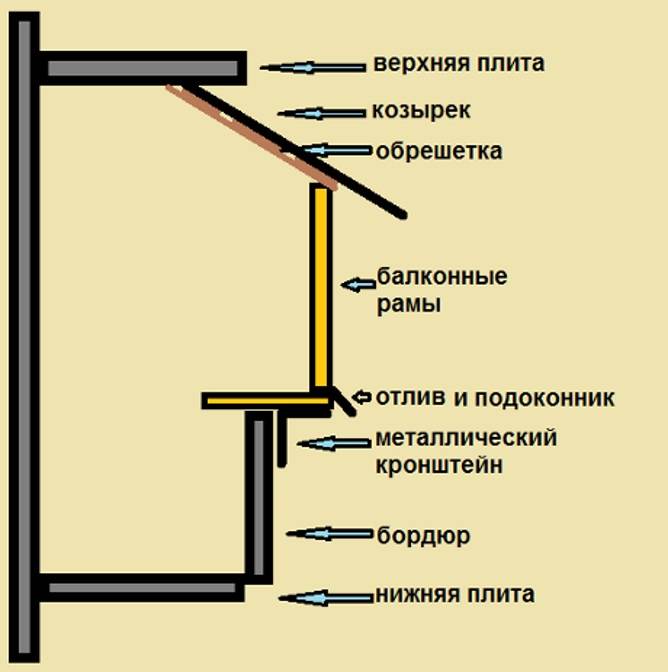

Балкон состоит из несущей конструкции, чаще всего в виде плиты, пола и ограждения. Несущей конструкцией балкона является заделанная в стену плита, которая имеет небольшой уклон от здания. Несущую конструкцию в современном массовом строительстве выполняют из железобетонных плит, зажатых с одной стороны в стене и прикрепленных сваркой к стальным анкерам, забитым в стены, а также панели перекрытия, (рис.1, 2).

В зависимости от эксплуатационного назначения балконы имеют различные формы и размеры. В большинстве гражданских зданий вынос балконов не превышает 1…1,2м. По плитам балкона укладывают гидроизоляцию и выполняют пол из керамических плиток или цементного раствора. Полы балконов имеют уклон 1…2% от стены. Гидроизоляцию и одежду пола балкона поднимают по стене бортиком высотой 15см. Порог балконной двери делают выше пола балкона на 10…12см.

Ограждения балконов чаще всего выполняют из стальных решёток высотой 90-100 см. Стойки ограждений заделывают в плиту балкона или приваривают к стальным закладным деталям плит, а стальные тяги поручней закрепляют анкером в стены. Ограждения балконов может быть из плоских или волнистых асбестоцементных листов, гофрированного анодированного алюминия, прикрепляемых к лёгкому стальному каркасу, либо – из кирпича толщиной 120мм и др.

Лоджия — терраса, встроенная в габариты здания, открытая с фасадной стороны и огражденная с трех других сторон капитальными стенами. Несущей конструкцией лоджии служит железобетонная плита, огражденная перилами с фасадной стороны. По конструктивной схеме различают лоджии встроенные и выступающие, для опирания которых устраивают крупнопанельные или кирпичные пилоны (щёки).   В целях избежания образования «мостиков холода» междуэтажные перекрытия лоджий отделяют от основных перекрытий зазором или устраивают теплоизоляционную вставку. Полы лоджий устраивают с уклоном наружу до 2%. Ограждения лоджий с фасадной стороны здания может быть в виде стальной решётки, парапета или навесных асбестоцементных листов по типу ограждений балконов. Лоджии позволяют защищать помещение от инсоляции, поэтому их часто устраивают в южных районах, (рис 3).

Эркер — огороженная внешними стенами часть комнаты, которая выступает за внешнюю плоскость фасадной стены и освещается одним или несколькими окнами. В плане  эркеры имеют прямоугольное, трапециевидное и треугольное очертание. По конструкции эркеры бывают консольными, расположенными на уровне второго этажа  или пристроенными к зданию, т.е. опёртыми на фундамент. Несущей конструкцией эркера является железобетонная плита перекрытия. Нижнее перекрытие висячего эркера может быть в виде самостоятельной конструкции, так как оно должно быть и прочным, и выполнять функции защиты помещения эркера от холода. Верхнее перекрытие эркера решается по типу совмещенных покрытий, иногда по типу чердачного перекрытия с маленьким чердаком и скатной крышей, (рис. 3).

Эркеры устраивают преимущественно в многоэтажных зданиях. В связи с тем, что эркеры позволяют увеличить освещенность и инсоляцию помещений, их желательно делать в северных районах и районах с умеренным климатом. Эркеры значительно обогащают композицию здания.

Отделка балкона

Качественная отделка балкона придает ему эстетичный и завершенный вид, а некоторые ее типы — значительно добавляют функциональности. Отделка подразделяется на «холодную» и «теплую». Также, при выборе теплой отделки, становится возможным совмещение балкона с комнатой. Рассмотрим все эти варианты по порядку.

Холодная отделка балкона

Защищает от осадков, пыли и сквозняков. Как правило, применяется алюминиевое или ПВХ-остекление «в одно стекло», а разница с уличной температурой составляет лишь 5-10 градусов.

При обшивке внутренних стен балкона используют материалы, которые хорошо переносят влагу и сезонные перепады температур. Чаще всего применяется деревянная или ПВХ-вагонка. Полы выполняются преимущественно из кафельной плитки.

Теплая отделка балкона

Включает в себя использование определенных обшивочных материалов и «теплый пол», что позволяет поддерживать температуру на одном уровне с жилым помещением.

С помощью теплой отделки возможно превратить балкон в дополнительные квадратные метры полезной площади или даже объединить его с комнатой. При подобном присоединении производится демонтаж стены, располагавшейся под окном. Помимо расширения жилого пространства, это добавляет освещенности в комнату. Однако, изменения, в которых присутствует снос стен, обязательно следует оформить юридически.

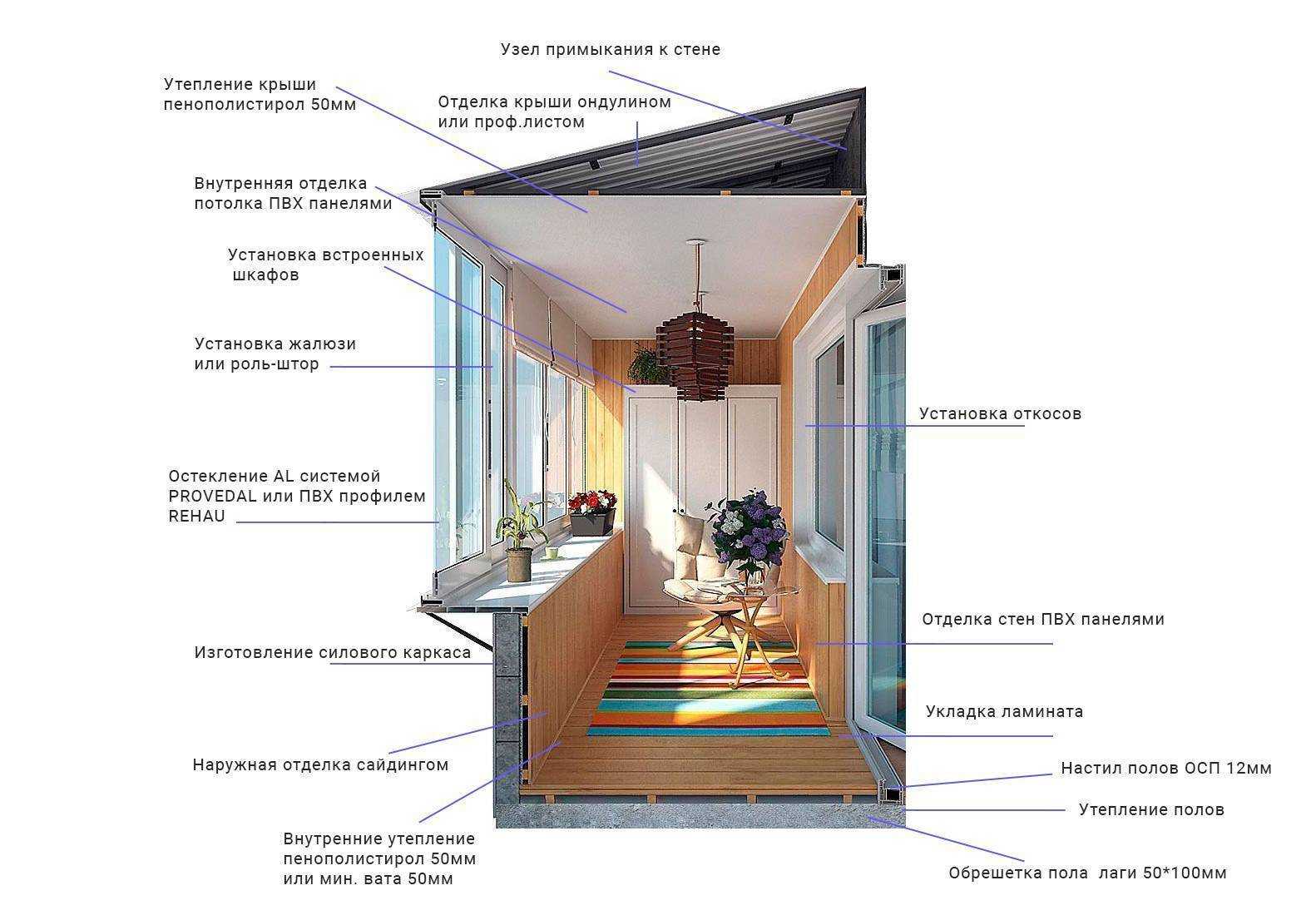

Обычная теплая отделка позволяет превратить балкон в оранжерею, зону отдыха или, к примеру, рабочий кабинет. Для обшивки, как правило, применяются сэндвич-панели, деревянная евровагонка, ламинат, МДФ и пластиковые стеновые панели. Утеплителем чаще всего служит пенопласт или экструдированный пенополистирол. Обязательно использование монтажной пены.

Гидроизоляционные материалы, как правило, монтируются и с внутренней и с внешней сторон балкона. Зачастую используется инфракрасный пленочный пол. Это тонкая термопленка, нагревательными элементами которой служат полоски графита. Монтаж такого пола осуществляется всего за несколько часов, к тому же, он расходует электроэнергию экономнее, чем кабельные аналоги.

Рассмотрим каждый из материалов, применяемых для обшивки «теплого балкона», подробнее.

Сэндвич-панели

Пластиковая сэндвич-панель представляет собой два листа ПВХ, между которыми располагается слой утеплителя, как правило — вспененного полистирола. Его гранулы на 98% состоят из воздуха, благодаря чему пенополистирол обладает очень хорошими теплоизоляционными свойствами. Панели просты в установке и обиходе, не требуют дополнительной обработки, создают хорошую шумоизоляцию и очень гармонично выглядят в сочетании с классическим ПВХ-остеклением.

Деревянная евровагонка

Деревянная евровагонка производится из спила древесины, пропитанного защитными составами и оснащенного вентиляцией для отхода конденсата. Является одним из самых эстетичных материалов, добавляющих уюта помещению. Также можно заказать имитацию оцилиндрованного бревна или бруса. Такие материалы выглядят очень фактурно.

МДФ-панели

Аббревиатура МДФ пришла из английского языка и означает то же самое, что и ДСП — древесно-стружечная плита. Однако, от советского варианта МДФ выгодно отличается своей экологичностью — здесь связующим компонентом вместо фенола идет лигнин, либо парафин. С такой панелью очень легко работать, она удобна в резке, а изделия толще 12 мм служат хорошим утеплителем.

Ламинат и стеновые панели из ПВХ используются в качестве декоративной отделки помещения, т.е. требуют дополнительного утепления.

Также на балконе возможно установить дополнительные функциональные элементы: встраиваемые шкафы и тумбы из ПВХ и дерева, потолочные или настенные сушилки, стационарные розетки, провести освещение. Иными словами, сделать все, чтобы ваш балкон превратился в уютный и комфортный уголок.
