Технические характеристики противопожарных дверей: назначение, конструкция

Содержание

• Правила установки огнеупорных дверных систем

• Особенности конструкции ДПМ

• Главные технические характеристики

• Из чего изготавливают дверное полотно противопожарных дверей

• Сертификация

• Технический паспорт

• Стоимость

Задача ДПМ — препятствие, защита помещения от пламени, дыма и ядовитых газов. Противопожарные ограждения используются на объектах различного назначения. Места установки ДПМ:

• Помещения, где хранятся пожароопасные материалы, вещества.
• Технические помещения, подвалы, электрощитовые, подстанции.
• Лифтовые холлы, лестничные площадки.
• Коридоры, соединяющие лестничные клетки.
• Промышленные цеха, складские объекты, котельные.
• Технические, пожарные отсеки, тамбур-шлюзы.
• Кухни заведений общественного питания.
• Выходы эвакуации.

По правилам техники пожарной безопасности ДПМ должны быть обязательно установлены в местах, где постоянно пребывает большое количество посетителей: гипермаркеты, развлекательные центры, отели, больницы, поликлиники, учебные заведения, кинотеатры, офисы, спортивные центры и другие общественные и административные здания.

Правила установки огнеупорных дверных систем

Чтобы установить ДПМ, необходимо обратиться в специализированную компанию, у которой имеется лицензия на работы по монтажу, обслуживанию огнезащитных дверных конструкций.

Устанавливать ДПМ самостоятельно запрещено. В случае, если ДПМ установили самостоятельно или воспользовались услугами организации без лицензии — владельцу грозит штраф или уголовная ответственность.

Если поставщик противопожарных преград не занимается установкой по лицензии, покупателю необходимо обратиться в стороннюю лицензированную организацию.

Обратившись в НПО «Пульс», можно приобрести уже готовые сертифицированные двери или заказать их производство. Компания также занимается установкой ДПМ по лицензии. Подробная информация по ссылке: https://www.npopuls.ru/products/protivopojarnye-dveri/.

Особенности конструкции ДПМ

Технические и конструктивные характеристики пожарных дверей должны удовлетворять требованиям законодательства и техрегламенту «Технический регламент о требованиях ПБ». Также ДПМ должны соответствовать ГОСТ Р 53307-2009 (отвечает за стойкость конструкции огню) и ГОСТ Р 53303-2009 (отвечает за требования к герметичности, устойчивости к просачиванию дыма, токсичных газов, копоти).

В изготовлении, установке металлических противопожарных дверей учитывают ГОСТ Р 57327-2016. Если дверное полотно не полностью металлическое, а имеет стеклянные вставки, то к конструкции также применяется ГОСТ Р 53308-2009.

Классификация дверей по количеству полотен:

• Однопольные, одностворчатые. В технических документах этот параметр не обозначается или указывается «1».
• Двупольные, двухстворчатые. В техпаспорте на двупольную ДПМ указывает «2» или обозначение «Г2» (глухая двухстворчатая дверь).

Двупольные ДПМ бывают равнопольные (две створки выполнены в одних габаритах) и разнопольные (створки не равны по габаритам). Сами створки бывают активными и пассивными. На активной стороне всегда располагается ручка, которая позволяет открыть или закрыть ДПМ. Активная створка располагается слева или справа.

По направлению открытия ДПМ бывают правыми (в тех. документах параметр может не указываться) и левыми (обозначается буквой «Л»).

Важно: сторону двери определяют по расположению наружных петель.

По типу дверного полотна ДПМ бывают:

• С глухим полотном — конструкцию обозначают буквой «Г».
• С остеклением — в документах такая дверь обозначается буквой «С».

Главные технические характеристики

Главный технический параметр ДПМ — предел огнестойкости. Параметр указывает на время (в минутах), на протяжении которого пожарная защитная конструкция сохраняет свою целостность. За промежуток времени берется момент от начала воздействия огня на дверь и до потери целостности / теплоизоляции изделия.

В соответствии с техрегламентом, госстандартами и требованиями пожарной безопасности, дверные системы тестируются на огнестойкость в лабораторных условиях.

Существует четыре предельных состояния дверной конструкции. Каждое состояние имеет свое обозначение и особенность:

• E — указывает на потерю целостности двери.
• I — обозначает способность дверного полотна к теплоизоляции.
• W — применяется к конструкциям с остеклением. Параметр указывает на предельную величину плотности теплового потока.
• S — параметр отвечает за дымовую и газовую проницаемость двери. Применяется ко всем остекленным ДПМ, независимо от площади занимаемого стекла.

Предел огнестойкости обозначают как: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120. Например: дверь противопожарная ДМП 60 — стальная дверная система с пределом огнестойкости EI 60, способная выдерживать пламя и оставаться целой на протяжении 60 минут.

При испытании изделий всегда берут самое маленькое значение, при котором наступает критическое состояние. Если ДПМ потеряла герметичность (теплоизоляционные свойства) за 36 минут, и стала разрушаться на 66 минуте, то конструкцию отнесут к EI 30, а не к EI 60.

Обратите внимание: если дверь отнесли к огнестойкости EI 45 (или иное значение), то она должна выдерживать воздействие пламени все указанное время, но не меньше этого значения.

Каждая противопожарная преграда относится к определенному типу:

• Первый — EI 60 (стальные, остекленные пожарные двери, ворота, люки, шторы, оконные системы, занавесы).
• Второй — EI 30 (стальные, остекленные пожарные двери, ворота, люки, шторы, оконные системы, двери шахт лифтов в зданиях до 30 метров высотой).
• Третий — EI 15 (стальные, остекленные пожарные двери, ворота, лючки, шторы, оконные системы).

Из чего изготавливают дверное полотно противопожарных дверей

Противопожарные дверные системы различаются по материалу изготовления. Главные требования к каждому виду материалов: прочность, надежность, износостойкость, огнеупорность, нетоксичность.

Металлические (стальные или железные) противопожарные двери — дверное полотно и коробка изготовлены из высокопрочной огнеупорной стали толщиной от 1 мм. Такие конструкции устанавливают на объектах различного назначения.

Деревянные противопожарные двери — для изготовления полотна применяют натуральную древесину, обработанную специальными огнеупорными составами. Также к деревянным дверным конструкциям относят изделия из огнеупорных композитов, в составе которых есть древесина. Дверная коробка при этом может быть из железа или дерева.

Остекленные противопожарные двери — для производства дверного полотна применяют сталь или дерево. Но такая конструкция имеет стеклянные вставки, которые занимают от 25% площади самого полотна.

Стеклянные противопожарные двери — в производстве таких противопожарных преград используют специальное стекло, стойкое к воздействию повышенных температур, огня. Допустимо применение специального огнеупорного противопожарного стекла и стекла с нетоксичным заполнением, устойчивым к огню (применяется огнестойкий гель). В стеклянных дверях коробку и раму изготавливают из высокопрочного алюминиевого сплава.

Важно: в производстве противопожарных преград никогда не используют пластик. Но допустима отделка пластиком деревянных дверей. Изделия из поливинилхлорида не могут длительное время выдерживать воздействие пламени. За короткий промежуток времени пластик полностью выгорает, выделяя токсичные и ядовитые газы. Поэтому изготовление противопожарных дверей из ПВХ запрещено.

Сертификация

Независимо от размеров, материалов и места установки любая противопожарная преграда подлежит обязательной сертификации. Конструкция должна соответствовать требованиям пожарной безопасности.

Противопожарной дверью может называться только то изделие, которое прошло лабораторные исследования на прочность, надежность, пожаростойкость. После проведения тестирования в независимой лаборатории выдается соответствующий сертификат.

Наличие сертификата — гарантия качества и соответствия ДПМ правилам пожарной безопасности. В ином случае некачественная несертифицированная дверь станет причиной гибели большого количества людей и не позволит спасти ценное имущество.

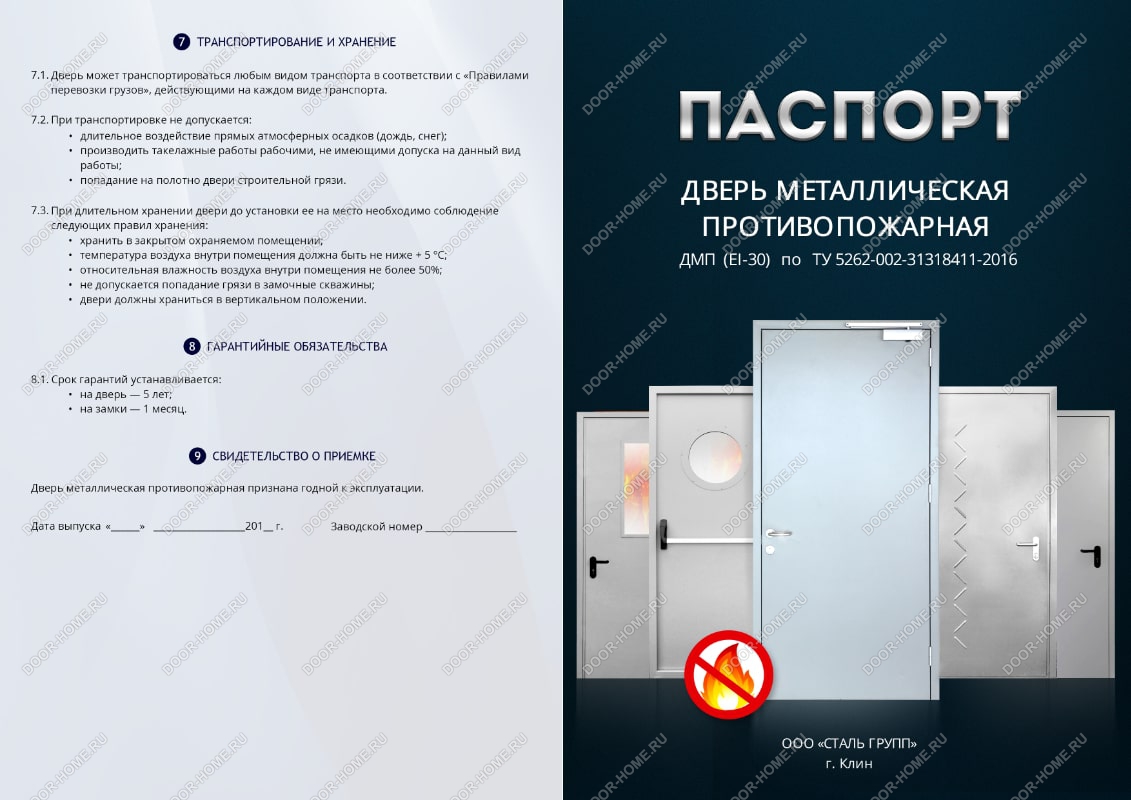

Технический паспорт

Наличие сертификата еще не подтверждает подлинности изделия. Каждая противопожарная дверь должна иметь технический паспорт, в котором указываются все основные параметры двери.

Важно: даже правильно оформленный техпаспорт считается недействительным при отсутствии сертификата.

Стоимость

Итоговая цена ДПМ зависит от используемого материала, фурнитуры, сложности конструкции и ее размеров, а также дополнительного оборудования (решетки вентиляции, фрамуги).

Смотрите также

Правила установки пожарных шкафов

19.02.2020

Полезная информация

Как установить двери по правилам пожарной безопасности

27. 09.2019

Полезная информация

Из чего состоит противопожарная дверь?

23.10.2019

Полезная информация

Основные технические характеристики противопожарных дверей

Основным критерием, определяющим технические характеристики противопожарных дверей, выступает их функциональное назначение. Такой подход вполне логичен, так как именно область применения и предъявляемые требования учитываются разработчиками и конструкторами при создании огнестойкой входной конструкции. При этом важно понимать, что некоторые параметры противопожарного изделия могут не сильно или вообще не отличаться от характеристики обычной стальной двери.

Требования, предъявляемые к противопожарным стальным дверям

Действующим на данный момент законодательными и нормативными документами предъявляются такие требования, которым должны соответствовать характеристики противопожарных металлических дверей:

• прочность и надежность;
• долговечность и работоспособность в течение всего срока эксплуатации;
• надежная тепло- и шумоизоляция;
• высокий уровень обеспечиваемой безопасности от проникновения посторонних лиц;
• эстетическая привлекательность;
• разумный уровень стоимости.

По большому счету, можно сказать, что технические характеристики противопожарных металлических дверей по большинству позиций практически совпадают с параметрами обычных входных конструкций. Однако, при этом необходимо учитывать, что по целому ряду показателей, в частности, прочности, герметичности и теплоизоляции, к огнестойким изделиям предъявляются намного более серьезные требования.

Различия технических характеристик обычных и противопожарных дверей

Сегодня существует только один параметр, требования по которому к обычной стальной двери выше, чем к противопожарной – это внешний вид изделия. В большинстве случаев от огнестойких конструкций, которые устанавливаются в промышленных зданиях, не требуется стильно и эстетично выглядеть, намного важнее соответствовать стандартам по техническим характеристикам. Но даже при монтаже в жилых и общественных постройках к противопожарным дверям также, как правило, не предъявляется чрезмерных эстетических требований.

В отношении остальных параметров, который могут быть с полным правом отнесены к техническим, ситуация прямо противоположная. Практически всегда к противопожарным дверям предъявляются намного более высокие требования. Это касается прочности надежности изделий, которые должны сохранять целостность конструкции не в обычных условиях, а при воздействии пожара.

Практически все то же самое следует сказать и про изоляционные параметры входных конструкций, которые у противопожарных дверей в большинстве случаев заметно выше. Это вполне логично, учитывая требования, которым они должны соответствовать.

Еще одним примером различия технических характеристик может выступать трехконтурная система уплотнения. Она часто применяется при изготовлении противопожарных изделий и достаточно редко при производстве обычных дверей, относящихся, как правило, к элитной категории. Это легко объяснимо тем, что устройство трех контуров уплотнения ведет к серьезному удорожанию входной конструкции, которое при установке огнестойкого изделия попросту необходимо, а для обычного – вовсе не является обязательным.

Технические характеристики некоторых видов противопожарных дверей

Наиболее часто применяются две разновидности огнестойких входных конструкций. Технические характеристики противопожарной двери EI-60 обеспечивают возможность в течение, как минимум, часа сопротивляться воздействию огня и высокой температуры. Подобные изделия относятся к конструкциям 1-го типа огнестойкости и устанавливаются на входе в большинстве промышленных зданий и помещений.

Технические характеристики противопожарных дверей EI-30 несколько скромнее. Они гарантируют сохранение конструктивной целостности, функциональности и теплоизоляционных параметров в течение получаса с момента возникновения очага возгорания. Подобные входные двери являются изделиями 2-го типа огнестойкости и монтируются, главным образом, в жилых домах и общественных зданиях.

Рейтинги противопожарных дверей: все, что вам нужно знать 013

20 футов

Максимальный протестированный размер

45

Максимальный испытанный размер

D-H-45 / требуется испытание на поток шланга

60

100 кв. дюймов Панель Vision

D-H-T-60 / Огнестойкое остекление >100 кв. дюймов допускается при испытаниях в составе дверного узла и макс. передаваемая темп. 450 ˚F через 30 минут

90

100 кв. дюймов Панель Vision

D-H-T-90 / огнестойкое остекление >100 кв. дюймов допускается при испытаниях в составе дверного узла и макс. передаваемая темп. 450 ˚F через 30 минут

180

100 кв. дюймов Панель Vision

D-H-180 / требуется испытание на поток шланга / разрешено только для горизонтальных выходов

Противопожарные двери проходят специальные испытания на следующее:

•   Соответствие степени огнестойкости : Это подвергает дверь воздействию температуры более 1900 градусов по Фаренгейту для обеспечения максимальной требуемой огнестойкости. Успешное огневое испытание закончится тем, что дверь все еще находится в раме, без отверстий и с ограниченным пламенем. Минутные рейтинги: 20/45/60/90/180 минут.
• Поток из шланга: Сразу же после испытания на огнестойкость дверь будет взорвана пожарным шлангом под давлением 30 фунтов на квадратный дюйм с расстояния 20 футов. Двери, которые остаются неповрежденными, выдерживают испытание потоком шланга. (Примечание: для пропуска потока из шланга не требуются 20-минутные двери.)
• Повышение температуры: Этот рейтинг дополняет рейтинг двери в минутах. Здесь максимальная температура выше температуры окружающей среды на стороне, где нет возгорания, измеряется в течение первых 30 минут испытания на огнестойкость. Оценки варьируются от 250/450/650 градусов по Фаренгейту, при этом наиболее строгим считается 250 градусов
• Противодымная защита: 20-минутные двери. требуется в UL 1787.

Один стандарт, упомянутый выше, следует рассмотреть более подробно: CPSC 16 CFR 1201, Стандарт безопасности материалов для архитектурного остекления, для категории I или II. Это определяет рейтинг ударопрочности, необходимый для остекления. В частности, стекло, соответствующее этому рейтингу, не должно безопасно разбиваться или разбиваться при ударе, например, взрослого, быстро движущегося взрослого человека.

Когда требуются ударопрочные противопожарные двери, очень важно убедиться, что продукция соответствует категории I или II стандарта CPSC 16 CFR 1201, но противопожарные нормы больше не разрешают использовать противопожарные двери без опции защиты от ударов. Строительные нормы и правила требуют, чтобы остекление, используемое в опасных зонах, таких как двери и боковые панели, соответствовало минимальным стандартам ударопрочности категории I и II, в зависимости от размера панели остекления.

• Испытание на удар категории I (150 фунтов): Меньшие панели остекления размером до 1296 квадратных дюймов
• Испытание на удар категории II (400 фунтов): Большие панели остекления

Где требуются противопожарные двери?

Все противопожарные конструкции, включая противопожарные двери, должны соответствовать всем применимым требованиям стандартов, в том числе Национальной ассоциации противопожарной защиты (NFPA), Международных строительных норм и правил (IBC) и/или Международных норм пожарной безопасности (IFC).

Как правило, противопожарные противопожарные двери разрешены в пределах противопожарных перегородок или стен коридоров, рассчитанных на срок от 30 минут до 1 часа, и в пределах 1-часовых противодымных барьеров в соответствии с IBC. Противопожарные противопожарные двери допускаются в противопожарных стенах и противопожарных преградах с пределом огнестойкости более или равным 1 часу; ограждения шахт, внутренних выходных лестниц и внутренних выходных пандусов; наружных стен с требуемым нагревом 60-180 минут.

См. приведенную ниже таблицу для получения дополнительной информации о степени огнестойкости дверей в стене с выдержкой 1 час и степени огнестойкости дверей в стене с выдержкой 2 часа.

Технические характеристики противопожарных дверей | Сертифицированная продукция

Вам нужны противопожарные двери? Спецификации высочайшего класса и сертифицированные двери — это то, на чем мы специализируемся в NAFFCO. Мы поставили и изготовили широкий ассортимент противопожарных дверей в Дубае и на Ближнем Востоке. Убедитесь, что ваша собственность защищена с нашим замечательным выбором дверей, которые не имеют себе равных в других компаниях.

Лучшие характеристики противопожарных дверей

Мы предлагаем широкий выбор противопожарных дверей , которые будут соответствовать вашим требованиям. Наши двери огнестойки по нескольким степеням и сертифицированы такими организациями, как:

• NFPA 80
• SDI
• UL
• NAAM HMMA

Наш ассортимент противопожарных дверей соответствует всем требованиям. Продолжайте читать, чтобы узнать больше ниже.

Противопожарные двери

NAFFCO предлагает противопожарные двери, устойчивые к огню, которые помогут остановить распространение огня на вашей территории. Эта дверь подходит для установки во многих объектах и ​​сертифицирована UL и BM Trada. Мы устанавливали эти двери в жилых домах, коммерческих зданиях, складах, правительственных зданиях и т.д. Огнестойкость до 120 минут.

Щелкните здесь, чтобы получить более подробную информацию о противопожарных дверях.

Полностью стеклянные двери

Полностью стеклянные двери чрезвычайно разнообразны и могут быть установлены во многих зданиях. NAFFCO установила эту дверь в библиотеках, учреждениях, правительственных зданиях, больницах и т.д. Наши стеклянные двери сертифицированы UL и получили аккредитацию BS 476, часть 22, а также различные классы огнестойкости в зависимости от каждой компании.

 Нажмите здесь, чтобы получить более подробную информацию о стеклянных дверях.

Взрывозащищенные двери

Взрывозащищенные двери жизненно необходимы в нестабильных условиях, когда необходимо предотвратить стихийные бедствия и защитить основные объекты. Наши взрывозащищенные двери помогут контролировать и управлять экспериментами и любыми побочными эффектами, такими как взрывы в чувствительных средах, таких как лаборатории и военные объекты. Взрывозащищенные двери защитят человеческую жизнь от целого ряда взрывов. При необходимости мы можем поставить двери, которые имеют рейтинг 4 PSI.

Щелкните здесь для получения более подробной информации о взрывозащищенных дверях.

Стальные двери с отделкой под дерево

Стальные двери известны своей долговечностью и прочностью. Мы поставляем стальные двери с отделкой под дерево для гостиных, жилых домов, аудиторий, гостиниц и многого другого. Наши двери доступны в широком диапазоне рейтингов пожарной безопасности.

Щелкните здесь, чтобы получить более подробную информацию о стальных дверях с отделкой под дерево.

Панели доступа

Все панели доступа, предоставляемые нашей компанией, будут адаптированы к потребностям вашей собственности. Наши панели доступа отлично подходят для очистки клапанов, труб и распределительных щитов в таких местах, как коридоры, и придадут вашей собственности чистый вид. Мы поставляем огнестойкие панели доступа, если вы хотите повысить безопасность своего имущества.

Щелкните здесь для получения более подробной информации о панелях доступа.

Рулонные ворота

Мы поставляем рольставни как с ручным, так и с автоматическим управлением для ваших противопожарных дверей. Нашими рольставнями можно управлять без особых усилий, и они обеспечат высокий уровень безопасности вашего имущества. Эти жалюзи имеют следующие показатели огнестойкости: 240 минут по БС и 120 минут по УЛ. Мы рекомендуем устанавливать эти жалюзи на складах или производственных предприятиях.

Щелкните здесь, чтобы получить более подробную информацию о рольставнях.

Причины выбрать NAFFCO

Поскольку многие компании предлагают спецификации противопожарных дверей, вам может быть трудно решить, какую компанию выбрать. NAFFCO является ведущим поставщиком товаров для пожаротушения в Дубае и на Ближнем Востоке, и мы заработали репутацию благодаря качеству наших услуг. Мы не просто поставляем противопожарные двери, мы также обеспечиваем пассивную противопожарную защиту, транспортные средства, огнетушители и многое другое.

Вся наша продукция изготовлена ​​в соответствии с самыми высокими стандартами, и вы можете рассчитывать на то, что все наши продукты были тщательно протестированы нашими экспертами.
