инструкция по установке, секреты и нюансы, выбор соединителей

Содержание

• Установка фитингов: дело тонкое
• Фитинги бывают разные
• Полипропиленовые трубы: какие фитинги выбрать?
• Медные фитинги: особенности установки
• Фитинги: деление по видам установки

Для монтажа радиатора отопления необходимы такие составляющие, как сам радиатор, фитинги, вентили, крепежи, фильтр на водной основе, бак, коллекторные распределители. Фитинги для радиаторов отопления являются соединительной частью трубопровода, у которой с одной стороны находится резьба, а противоположной стороной элемент соединения помещается на трубу и закрепляется гайкой. Но бывают фитинги и без резьбы, тогда их назначение сводится к тому, чтобы соединить две трубы с одинаковыми диаметрами или сделать разводку труб одного сечения.

При помощи соединительных элементов осуществляются переходы на разные диаметры труб, создаются разветвления, места расхождения трубопровода, соединение отдельных элементов.

Не стоит покупать самые дешевые модели. Несмотря на то, что это маленькие детали, от них зависит вся работа радиатора отопления. Эти элементы инженерных сетей отопления играют очень важную роль в работе всей конструкции, чаще всего именно от них зависит срок службы системы отопления. Лучше выбирать между бронзой или латунью в качестве материала.

Монтаж радиатора отопления

Монтаж системы отопления происходит следующим образом:

1. первым делом радиатор крепится на стену. Для этого необходимо просверлить отверстия для установки кронштейнов. Они необходимы для того, чтобы закрепить конструкцию;
2. после установки радиатора отопления вкручиваются фитинги.Подачу горячей воды обязательно нужно делать внизу конструкции, выход – в любой части. Если сделать вход и выход в одной части радиатора, тогда он не будет нагреваться снизу;
3. производится монтаж труб;
4. в конце монтажа системы отопления монтируется насос.

Установка фитингов: дело тонкое

Может показаться, что фитинги для системы отопления установить не составит труда. На самом деле, могут возникнуть трудности из-за большого разнообразия моделей труб и самих фитингов, часто их резьба может не совпадать. Поэтому очень важно знать, как соединить резьбовые соединения, чтобы все было герметично.

Первый вариант – использовать резьбоуплотнительную фторопластовую пленку (ФУМ). Ее необходимо плотно намотать толстым слоем на резьбу. Здесь необходимо иметь опыт, чтобы затянуть все до упора. Часто бывает, что пленка может съехать и не заходить под резьбу.

Поэтому существует второй вариант – использование специальной нити, которую наматывают так, чтобы она не выглядывала из-под резьбы, и закручивают резьбовое соединение. После этого рекомендуется оставить конструкцию примерно на 12 часов.

Прежде чем наматывать нить, надо вкрутить резьбу детали в трубопровод для проверки того, что резьбы не имеют каких-то неисправностей. Фитинги для подключения радиаторов отопления должны вкручиваться свободно.

После этого наматывается нить и окончательно закручивается фитинг. Нить наматывается вкось так, чтобы она постоянно пересекала резьбу. Необходимое число витков обычно указывается на упаковке, но рекомендуется увеличивать это число в несколько раз.

Далее необходимо отрезать трубу нужного размера, оставляя немного на запас.

Теперь с помощью фитинга присоединяется часть трубопровода.

Фитинги бывают разные

Существуют различные виды фитингов для отопления.

Стоит рассмотреть разновидности элементов соединения в зависимости от их назначения.

Они делятся на следующие виды:

Полипропиленовые трубы: какие фитинги выбрать?

В строительных магазинах предлагаются разнообразные фитинги для полипропиленовых труб отопления. Нужную модель выбрать не так сложно – благодаря большому выбору соединительных элементов, имеющих различный размер. Они делятся на детали без резьбы и с резьбой, которые, в свою очередь, могут быть цельными и разборными.

Установка фитингов к радиатору отопления

Выбирать вид необходимого элемента нужно, ориентируясь на то, какие функции он будет выполнять. Например, шланг удобно подсоединить при помощи цельного фитинга, в то время как для счетчика лучше взять разъемное резьбовое крепление.

При монтаже трубопровода из полипропилена очень важно учитывать температурное расширение. Это важно, когда речь идет об установке радиатора с подачей горячей воды. Для этих целей производят монтаж компенсатора. Его основная функция заключается в том, чтобы поглощать перепады температур, стабилизировать скачки давления в системе отопления.

Трубопровод из полипропилена и фитинги в совокупности создают одну систему. Соответственно, в этом случае используются полипропиленовые фитинги для отопления.

Бывают также случаи, когда необходимо соединить металлические трубопроводы, тогда берется фитинг с латунной резьбовой вставкой.

Медные фитинги: особенности установки

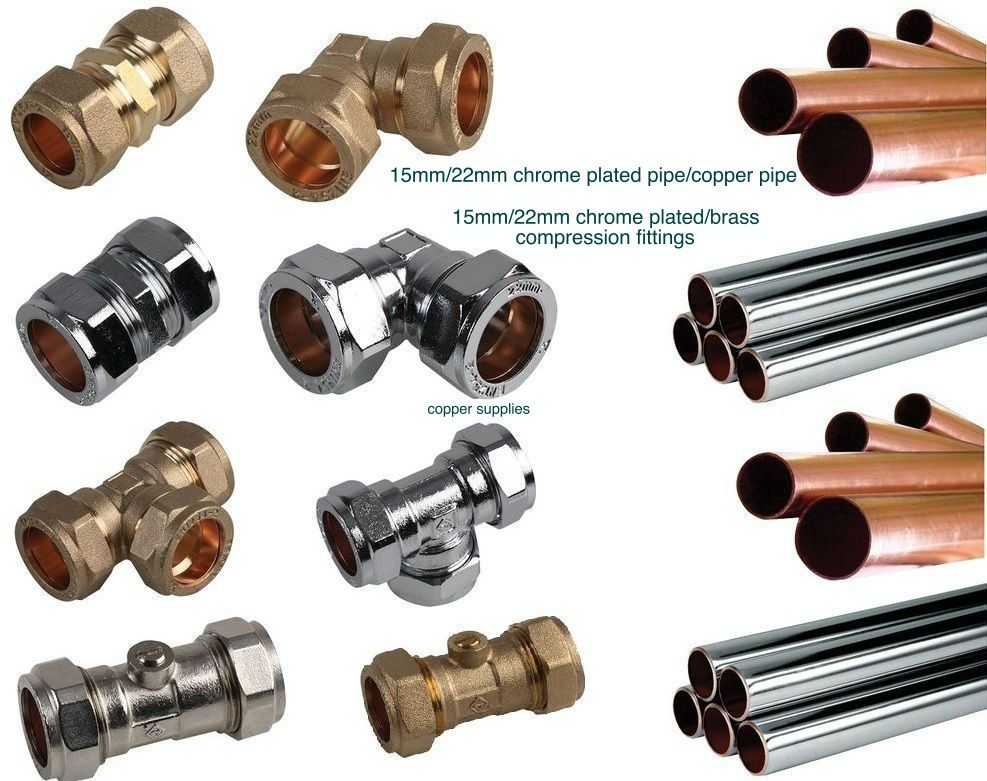

На рынке стройматериалов также предлагается огромный выбор медных трубопроводов и сопутствующих деталей. Это развязывает руки мастерам, позволяя проводить монтажные работы разной сложности.

Фитинги для медных труб имеют свои преимущества:

Медные и стальные фитинги

• мало весят;
• устойчивы к высоким температурам;
• не деформируются под действием солнечных лучей.

Соединительные элементы мастера используют для наращивания магистрали, создания необходимого количества разветвлений, формирования нужных изгибов, образования новых углов и поворотов.

Медные фитинги для отопления представлены достаточно широким ассортиментом, что дает возможность подбирать именно то, что требуется в каждой конкретной ситуации. К примеру, на витринах можно обнаружить большой выбор фитингов для монтажа трубопровода разного размера. Особой популярностью пользуются простые элементы – двойники, муфты, крестовины, углы и другие.

Фитинги: деление по видам установки

Приварные фитинги – это разноплановые соединительные элементы, которые позволяют закрепить части трубопровода. При этом места стыков заделываются прочным герметичным швом, что исключает протечки. Изготавливаются из нержавеющей стали.

Фитинги под пайку. Они фиксируются с помощью горелки. Изготавливаются эти соединительные детали из меди или бронзы. Они прекрасно подходят для мягкой и твердой пайки. Эти фитинги применяются только для металлического трубопровода.

Обжимные фитинги отличаются от предыдущего вида тем, что для такого соединения не нужен сварочный или паяльный аппарат. В данном случае необходимо обжимное кольцо, которое закрепляется с помощью рожкового ключа.

Компрессионные – применяются для соединения труб, сделанных из любого материала. Данный вид фитингов очень популярен из-за того, что обеспечивает надежное соединение при минимальных временных затратах на установку.

Пресс-фитинги – фитинги для радиаторов отопления, предназначенные для соединения труб, для которых необходим специальный дорогостоящий инструмент – пресс-машина. Такие элементы обеспечивают высокую герметичность, так как внутри гребня находится уплотнительное кольцо.

Самофиксирующиеся – это медный фитинг, который прекрасно подходит для крепления трубопровода из любого материала и различного сечения. Это надежный тип соединения, который дает возможность повторного применения. Снять его также просто, как и установить. Для этого необходимо все лишь надавить на элемент специальным ключом.

Фитинги для радиаторов в категории «Материалы для ремонта»
