Как определить как идут провода в стене: 6 способов найти скрытую проводку под штукатуркой

Содержание

Как найти проводку в стене

Домашнему мастеру «

Каждый домашний мастер может попасть в ситуацию, когда надо сверлить стены, под штукатуркой которых проходят электрические провода. Не всегда можно отыскать план электрических коммуникаций помещения. Причём, иногда электрики прокладывают проводку с нарушением данного плана. Всё это приводит к определённым проблемам. А начинать ремонтные работы, не узнав точное расположение электросети – смертельно опасно. В общем, нужно засучить рукава и самостоятельно найти проводку.

Используйте сигнализаторы, пробники, тестеры

Чтобы найти проводку в стене, специалисты рекомендуют приобрести специальный прибор, созданный как раз для этих целей. Расскажем о нескольких таких аппаратах:

1. Сигнализатор «Е-121», который также называют в народе «Дятел». Этот прибор давно уже облюбовали электрики-профи, и не зря. Сигнализатор «Дятел» позволяет найти места обрывов в проводах, по которым идёт ток. Даже если электропроводка скрыта на «глубине» 5-7 см – «Дятел» её обнаружит.

2. Китайские сигнализаторы серии МS. Модель тестера-пробника MS-58М способна искать не только электрические провода, но и вообще любые металлические предметы в стенах. Только, если они не обёрнуты фольгой, которая экранирует предметы и мешает их обнаружению. Работа с МS имеет свои сложности – вам придётся научиться отличать сигналы, идущие от электрических проводов, от сигналов, которые подаёт, скажем, обыкновенный шуруп. Без труда можно найти в магазинах и другие приборы для определения трассы скрытой проводки.

3. Прибор ПОСП-1 не только находит проводку в стене, но и даёт пользователю сигналы о переменном электрическом поле, которое есть, к примеру, в электрощите.

4. Тестеры марок GVD-504A, GVD-503, GVT-92, VP-440 также прекрасно подойдут для поиска. VP-440 способен найти разрывы в проводах, и потому также используется опытными электриками.

«Дедовские» способы поиска проводки

Современный рынок предлагает огромное количество приборов для обнаружения проводки. Но зачастую цены на них «кусаются». Если вы ограничены в финансах, а проводку отыскать надо, можно применить народные, «дедовские» методы.

1. Обычный радиоприёмник, который поддерживает частоту 100 кГц, способен «подсказать» вам о наличии скрытой проводки. Включите его и медленно продвигайтесь вдоль стены – рост шумов и наличие необычных потрескиваний подскажут Вам, где находится проводка. Между прочим, этот метод проверен не одним поколением строителей.

2. Обдерите старые обои. Чаще всего скрытую электропроводку можно найти, просто ободрав старые обои, которые в скором времени будут уже не нужны. На поверхности, под которой проходит проводка, можно заметить некоторые шероховатости.

Приступив к поиску, ни на минуту не забывайте:

Работа с электричеством требует предельной аккуратности и осторожности!

Помните и о том, что:

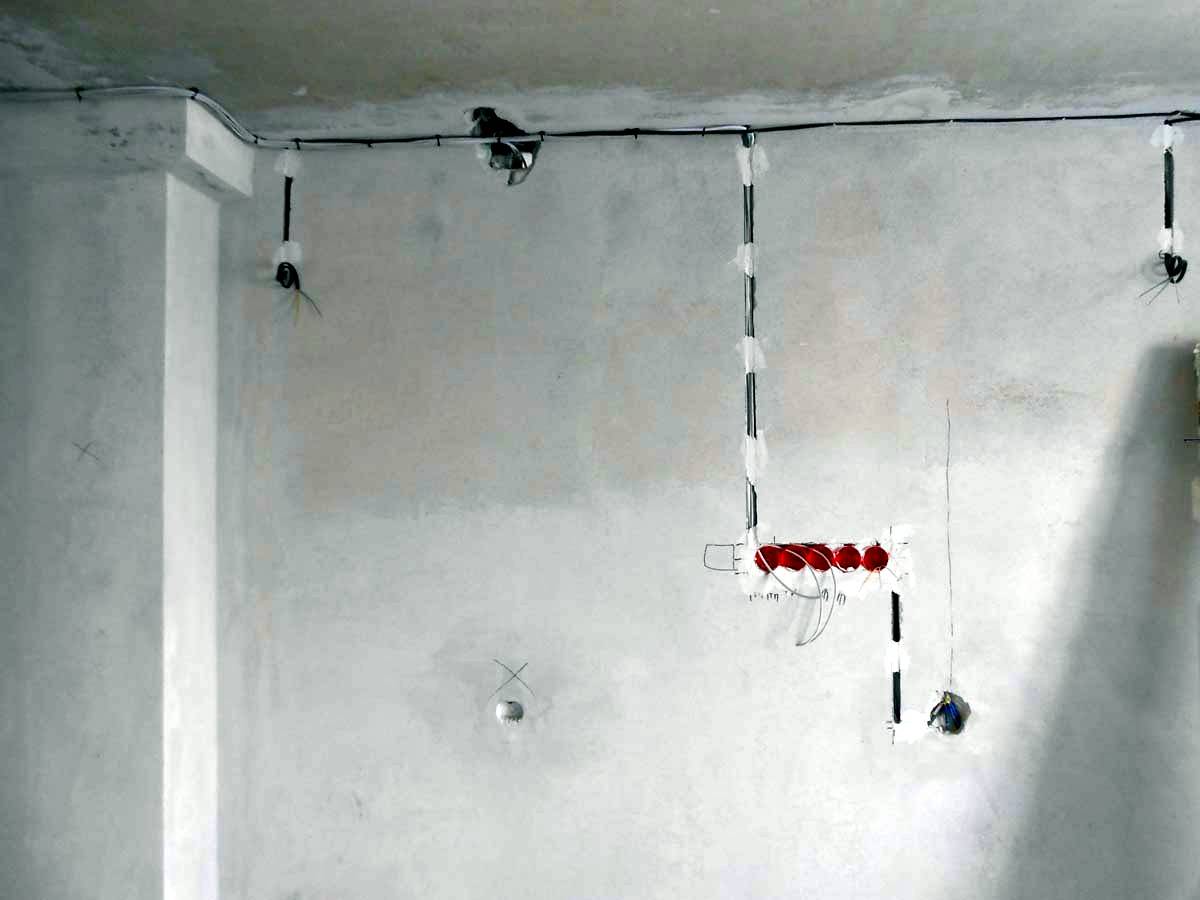

Электропроводка проходит только строго горизонтально и вертикально – то есть провода идут либо параллельно, либо перпендикулярно.

Уверены, что ваши поиски будут не напрасными, и впоследствии, вы сможете самостоятельно проводить мастер-классы на тему: «Как найти проводку в стене». Мы желаем вам успехов во всех начинаниях. Оставайтесь с нами!

Домашнему мастеру «

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

материал жилы;
конструкция;
сечение;
толщина жильной изоляции;
толщина оболочки;
маркировка;
расцветка жил;
упаковка;
сертификат;
состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
Название завода-изготовителя.
Год выпуска.
Количество жил.
Сечение.
Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

наименование завода или товарный знак изготовителя
марка (обозначение) продукции
ГОСТ или ТУ
дата выпуска
число отрезков с их длиной
номер барабана
вес проводника
знак соответствия
отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.


кабель ВВГнг	кабель ВВГнг-LS	кабель ВВГнг FR-LS

Кабели ВВГ выпускаются в нескольких модификациях:

ВВГ — основной тип с виниловой изоляцией и оболочкой;
ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Для розеток	Для выключателей

ВВГнг 3×2,5	ВВГнг 3×1,5

ВВГнг-LS 3×2,5	ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Для розеток	Для выключателей

NYM 3×2,5	NYM 3×1,5

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.


Автоматы защиты и УЗО	Монтажные коробки и подрозетники	Розетки и выключатели	Гофра	Кабель-каналы

Вам потребуются:

автоматы защиты и УЗО;
монтажные коробки и подрозетники;
розетки и выключатели;
гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
изоляция, хомуты, наконечники и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги


кабель ВВГнг	кабель ВВГнг-LS	кабель ВВГнг FR-LS	кабель NYM

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

6 различных типов электрических проводов и как их выбрать

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 09.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Марго Кавин

Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое сказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов довольно стандартна, и большинство домов, построенных после середины 1960-х годов, имеют аналогичные типы электропроводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

Терминология подключения

Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой электропроводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

Предупреждение

Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

17 инструментов, которые могут вам понадобиться для электромонтажных работ

01
из 06
Кабель NM
Ель / Марго Кавин
- Подходит для: Внутреннее использование в сухих помещениях
Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.
Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.
Наконечник
В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.
Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой прокладки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):
- 14-й калибр (цепи на 15 А)
- 12-й калибр (20-амперные цепи)
- 10-й калибр (30-амперные цепи)
- 8-й калибр (40-амперные цепи)
Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:
- Белая оболочка обозначает кабель NM с проводниками 14-го калибра.
- Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
- Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
- Кабель с черной оболочкой используется как для провода 6-го, так и 8-го калибра.
- Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного входа (SE или SER).
С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.
Руководство по покупке проводов и электрических кабелей Romex
02
из 06
Кабель UF
Ель / Марго Кавин
- Подходит для: Подземный провод для наружных светильников
Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.
Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.
03
из 06
Провод THHN/THWN
Ель / Марго Кавин
- Подходит для: Изолированные провода внутри кабелепроводов
THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.
Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:
- T: Термопласт
- H: Термостойкий; HH означает высокую термостойкость
- W: Подходит для влажных помещений
- N: С нейлоновым покрытием для дополнительной защиты
Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:
- Провода питания: Черный, красный, оранжевый
- Нейтральные провода: Белый, коричневый
- Провода заземления: Зеленый, желто-зеленый
Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.
Таблица заполнения кабелепроводов для электротехнических проектов
04
из 06
Низковольтный провод
Ель / Марго Кавин
- Подходит для: цепей, требующих 50 вольт или менее
Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Как правило, это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.
С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.
05
06
Телефон и кабель передачи данных
Ель / Марго Кавин
- Подходит для: Стационарные телефоны и подключение к Интернету
Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.
Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.
06
из 06
Коаксиальный кабель
Ель / Марго Кавин
- Подходит для: Проводка данных
Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.
Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.
Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

Выбор типа электрического провода

Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и вольт каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.

Знакомство с маркировкой электрических проводов

The Spruce использует только высококачественные источники, включая рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.

Советы по электромонтажу: что такое «горячее», «нейтральное» и «земля»

Прежде чем приступить к выполнению какого-либо проекта или усовершенствованию вашей электрической системы, вы должны иметь некоторое представление о том, как она работает. Проводка — это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы. Но как проводке удается транспортировать электричество?

Ответ станет яснее, если мы посмотрим на три роли, которые должна выполнять проводка: горячая, нейтральная и заземляющая. Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электрическую безопасность. Рекомендуется понимать возможности каждого компонента.

Для домовладельцев из Милуоки, которым нужны советы по электромонтажу, Roman Electric подготовила руководство по горячему, нейтральному и заземляющему проводам. Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!

Горячая проволока

Горячая проволока используется в качестве начальной подачи питания в цепь. Он проводит ток от источника питания к розетке. Выступая в качестве первого экземпляра цепи, они всегда несут электричество, а это означает, что опасно прикасаться к горячему проводу, когда его питает источник питания.

Горячий провод определяется по черному корпусу. Это основной цвет провода для большинства домов. Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. В любом случае, со всеми горячими проводами следует обращаться одинаково: не прикасайтесь к горячим проводам, если нет подключенного и работающего источника питания.

Нейтральный провод

После того, как горячий провод инициализирует начало цепи, должен быть еще один провод, чтобы завершить цепь. Эту роль выполняет нулевой провод. Нейтральный провод возвращает цепь к первоначальному источнику питания. В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрическому щиту. Это обеспечивает циркуляцию тока через вашу электрическую систему, что позволяет полностью использовать электричество. Кроме того, это предотвращает наличие неисправных или избыточных токов в вашей розетке.

Нейтральные провода имеют белый или серый корпус. Хотя по ним не всегда может циркулировать электрический ток, обращаться с ними следует с такой же осторожностью, как с горячей проволокой.

Заземляющий провод

Итак, если для создания цепи уже используются горячая и нейтральная части, какая роль остается? Ответ — безопасность, конечно! Заземляющий провод действует как защита от нестабильных электрических токов. В нормальных условиях цепи заземляющий провод не несет никакого тока. Но когда происходит электрическая авария, такая как короткое замыкание, заземляющий провод отводит нестабильный ток от вашей электрической системы и направляет его на землю.

Провод заземления легко узнать по зеленому корпусу. Но не во всех домах он может быть. Хотя это требование NEC для недавно построенных домов, в старых домах не всегда есть заземляющий провод. Чтобы узнать, есть ли в вашем доме заземляющий провод, проверьте розетки. Если в ваших розетках три штыря, то в вашем доме есть заземляющий провод.
