Кронштейн для радиатора из стали, чугуна, биметалла и алюминия: как повесить

Для качественной эксплуатации радиатора нужно правильно выбрать кронштейны. Крепежных элементов существует множество. Все они различаются по типу конструкции, способу монтажа, а также функциональности. Некоторые изготовлены специально под конкретную конструкцию.

Содержание

1. Виды крепления батарей
2. Разметка места монтажа
3. Как повесить радиатор на кронштейн
4. Сколько потребуется кронштейнов

Виды крепления батарей

Настенный кронштейн для чугунного радиатора

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

Напольный кронштейн для радиатора

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

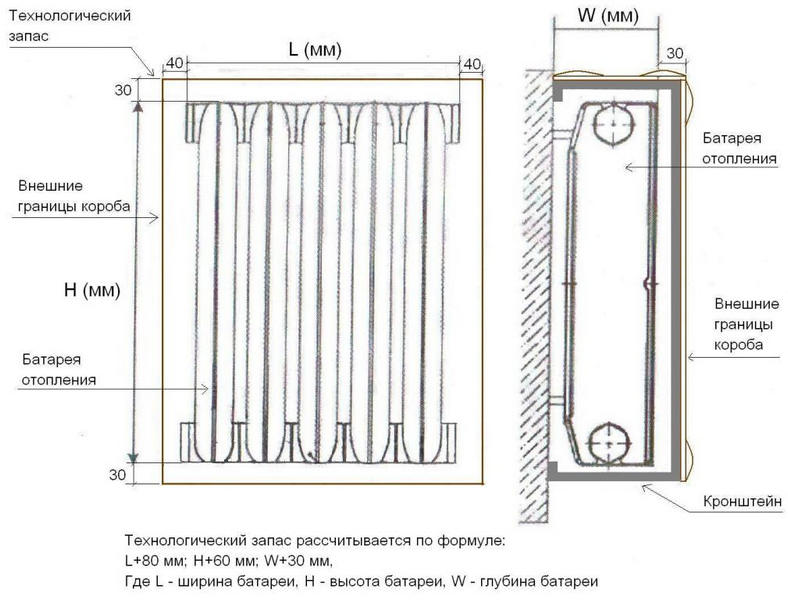

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

• При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
• Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
• Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
• Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
• Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
• Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
3. Нижние держатели устанавливаются по такой же технологии.
4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
3. Выполняется навешивание радиатора на настенные крепежи.
4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

В частных домах стальные радиаторы отопления принято устанавливать на металлические длинные кронштейны. Они предназначены сразу для нижней и верхней фиксации. Устанавливаются на стену с помощью саморезов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции. Здесь важно руководствоваться следующими правилами.

1. Расстояние от радиатора до стены должно быть не менее 50 мм.
2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Уклон делается, чтобы в биметаллических радиаторах не возникло завоздушивания. При этом принцип монтажа остается таким же, как и для других батарей.

Сколько потребуется кронштейнов

Количество крепежных элементов рассчитывается с учетом числа секций радиатора. Обычно батареи состоят из шести секций, поэтому потребуется по два кронштейна на каждую сторону (нижний и верхний).

При выборе крепления обязательно учитывается вес радиатора. После навешивания он не должен прогибаться или болтаться в подготовленном отверстии. Если стены не позволяют выполнить надежную фиксацию нагревателей, лучше воспользоваться напольным вариантом крепления.

настенный, напольный, как повесить, виды (для чугунного, из стали, биметалла, алюминия), оптимальный выбор

Выбирая комплектацию оборудования для обогрева жилья, мало кто задумывается о способах крепления батарей отопления. Чаще всего по старинке предполагается ставить на то, что идет в комплекте к радиаторам. Между тем, правильно выбранный тип кронштейна для радиатора отопления может способствовать улучшению теплоотдачи и одновременно сделать крепление более безопасным.

Содержание статьи:

• Как выбрать настенные кронштейны
• Кронштейн для чугунных радиаторов
  • Анкерные крюки
  • Настенные сварные кронштейны
• Кронштейн для биметаллических радиаторов
• Кронштейн для алюминиевых радиаторов
• Когда используются напольные кронштейны
• Как повесить радиатор отопления на кронштейны
• Напольное крепление радиаторов

Как выбрать настенные кронштейны

Не обязательно использовать крепления из комплекта к купленному радиатору отопления.

В продаже можно найти массу вариантов кронштейнов:

• с регулировкой параметров установки;
• усиленных – для батарей с большим весом;
• декоративных;
• напольных;
• настенных, еще как минимум два десятка устройств.

Есть они в любом строительном супермаркете, в Леруа Мерлен, Эпицентре. Еще лучше обратиться в специализированный салон отопительного оборудования, например, в Рифар, где есть примеры установленных кронштейнов с радиаторами.

Любите делать дома все своими руками?

При выборе кронштейна нужно учитывать:

• Прочность крепления. Нужно сделать выбор, выбрать настенный или напольный вариант установки. Вес корпуса с водой получается немаленьким, даже у алюминиевых моделей. Поэтому, если стены в доме отделаны гипсокартоном, то лучше выбрать напольную модель;
• Сложность установки. Кронштейн для радиатора не должен быть слишком сложным в установке и регулировке, иначе будет трудно правильно выставить положение батареи отопления относительно линии стока воды;
• Возможность регулировки расстояния греющей поверхности радиатора от стены и доски подоконника.

Последнее условие специалисты называют наиболее важным из всех приведенных. Максимальная теплоотдача достигается только при условии, что расстояние обеспечивает наилучшую скорость протекания теплого воздуха в промежутке между стеной и тыльной поверхностью радиатора. Правильно с первого раза выставить радиатор относительно стены не всегда удается. Поэтому проблему решают с помощью регулируемых кронштейнов.

При планировании подвеса на настенных кронштейнах необходимо оставлять зазор между верхней кромкой радиатора и основанием окна. Для алюминиевых и биметаллических моделей зазор должен быть не менее 100 мм, для чугунных батарей – до 20 мм.

Зазор между стеной и греющей поверхностью рекомендуется в пределах 30-50 мм, подбирается индивидуально. Если температура теплоносителя не более 60 ^оС, например, при использовании котла индивидуального отопления, то зазор уменьшают до 20 мм. Чем выше температура батареи, тем больше должен быть отступ от стены.

Кронштейн для чугунных радиаторов

Батареи из чугуна традиционно подвешивали на крюках из кованой или штампованной арматуры. Их забивали в кирпичную стену минимум на 20-30 см, что обеспечивало надежную фиксацию радиаторов. Хотя выглядели такие кронштейны грубо, но были способны выдержать рекордный вес чугунного радиатора без просадки.

Установка забивных кронштейнов требовала сноровки и опыта. Каждый крюк забивался в стену по предварительной разметке так, чтобы батарея опиралась шейками регистров на вогнутую его часть без провисания. Сделать это было сложно, поэтому каждый крюк приходилось подбивать клиньями. Таким же способом регулировался наклон линии стока.

Анкерные крюки

В домах с бетонными стенами чугунные радиаторы ставят на анкерных кронштейнах. Их уже не забивают, а заворачивают по резьбе в дюбель, забитый в стену.

Такая схема дает возможность выставить чугунную батарею более точно, при необходимости вывернуть кронштейны так, чтобы греющая поверхность радиатора была параллельна стене.

Анкерные кронштейны используются для крепления всех типов радиаторов, поэтому при покупке нужно обращать внимание на материал крюка и максимальную нагрузку. Для чугунных батарей подойдут модели из кованой стали, диаметром 10 мм с рабочей нагрузкой до 50 кг.

Настенные сварные кронштейны

Каждое крепление представляет собой монтажную планку в виде пары крюков из стали, толщиной 4 мм, приваренных к опорной полосе, шириной 20 мм из того же металла. Расстояние между опорными поверхностями – 30 см или 50 см, вылет опорной поверхности кронштейна с– 80 мм и 95 мм.

Монтажные планки могут устанавливаться на любой тип стены, крепление выполняется с помощью дюбелей или болтов. Если это чугунная батарея, монтируется на простенок внутри помещения.

Крепление чугунных радиаторов монтажными планками имеет нюансы.

А именно:

• Необходимо точно разметить положение кронштейнов на стене. Если будет допущена ошибка, то переносить нужно будет обе планки.
• После нанесения разметки кронштейны крепят на стене дюбелями через верхние отверстия.
• На планки навешивают радиатор, выравнивают его положение, и только тогда определяют места сверловки на стене для нижних отверстий.

Любые другие способы установки монтажных планок требуют использования готового шаблона-кондуктора. Этот вариант применяется в жилищном строительстве.

Кронштейн для биметаллических радиаторов

Вес батарей из биметалла в разы меньше чугунных регистров, поэтому нет особой необходимости забивать в стену длинные, кованые «костыли» из арматуры. Биметаллические системы отопления с большим числом регистров чаще крепят с помощью штыревых крюков.

Такой крюк по конструкции напоминает анкер для чугунной батареи отопления, но размеры его меньше, глубина погружения в стену уменьшена вдвое. Опорная дуга покрывается пластиком или силиконом.

Биметаллические радиаторы отопления также устанавливаются на пластинчатых уголках.

Несколько отличается схема крепления панельных стальных радиаторов отопления. Стандартная стальная панель цепляется подвесными петлями, приваренными с тыльной стороны радиатора, к нескольким стальным кронштейнам, заранее пришитым к стене дюбелями. Количество кронштейнов и петель зависит от длины радиатора отопления.

Кронштейн стального радиатора – это уголок из стали с перфорированными монтажными отверстиями. При установке панель отопления укладывается петлями на зубцы со вставками. Овальные отверстия под дюбеля позволяют подстраивать положение дюбелей, а разный размер полок уголка дает возможность при необходимости разворачивать крепеж и ставить корпус на разном удалении от несущей стены.

Кронштейн для алюминиевых радиаторов

Для облегченных систем отопления из алюминия используют уголковые типы крепежа. Это может быть обычный штампованный уголок из стали или более сложный сварной вариант с регулируемой по высоте опорной поверхностью.

В комплекте к алюминиевым радиаторам отопления, как правило, идут универсальные кронштейны с двойной дугой. Такая схема дает возможность устанавливать батареи на любых стенах, без ограничений. Но прочность универсальных систем заметно ниже заказных стальных уголков.

Производитель ограничивает нагрузку на одну точку с пределом в 30 кг. Поэтому, перед тем как собирать систему отопления, нужно пересчитать общий вес регистров. Если батарея получилась слишком длинной, то приходится заказывать дополнительный крепеж или использовать специальные напольные кронштейны для радиаторов отопления.

Когда используются напольные кронштейны

Система отопления дома планируется таким образом, чтобы батареи располагались по периметру помещения, блокируя потери тепла через оконные проемы, балконные двери, капитальные стены. Но не всегда есть возможность использовать стены в качестве несущей поверхности для крепежа.

В таких случаях применяют напольный крепеж:

• использование в комнате панорамных окон от потолка до пола;
• если стены облицованы легкими материалами, которые не могут быть использованы в качестве несущей основы для радиаторов отопления;
• для временного размещения системы отопления.

Последний случай наиболее распространенный. Капитальный ремонт в помещении невозможен без нормально функционирующей системы отопления. Чтобы оштукатурить стены, приходится снимать систему обогрева. Но штукатурка не высохнет, если водяная система отопления не будет поддерживать 18-20 ^оС на протяжении недели.

Напольные кронштейны используют для современных чугунных батарей из-за большого веса или в связи со специфическим интерьером помещения. В этом случае крепления конструктивно объединяют с подводом системы отопления.

Как повесить радиатор отопления на кронштейны

К установке можно приступать лишь после окончательной сборки радиатора. Готовый корпус поможет определить опорные точки крюков.

Определить точки сверловки на стене под крюки-кронштейны. Перенести разметку на стену можно с помощью шаблона или через щель между регистрами. Прикладываем его к стене, отмечаем риски подключения труб системы отопления. Корпус лучше всего установить на временной подставке.

С помощью строительного уровня нужно будет выставить сливной уклон и перенести линию на стену. Убираем корпус, на линию наносим точки сверловки под дюбеля.

Сверлим отверстия на глубину не менее 70 мм, забиваем пробки и заворачиваем кронштейны.

Осталось лишь повесить радиатор отопления и убедиться в том, что наклон корпуса соответствует ранее размеченной линии стока.

Напольное крепление радиаторов

Перед установкой батареи на готовый напольный кронштейн нужно будет выполнить черновую подготовку пола. Бетон зачищают с помощью шлифмашины. Нужно будет получить два идеально плоских «пятачка» 100х75 мм, иначе положение стойки и регистров отопления будет неустойчивым.

После зачистки ставим крепления на свои места и выравниваем их с помощью строительного уровня по вертикали. Если требуется, то под опорные площадки нужно подложить шайбы. Крепим стойки дюбелями к полу. Можно вешать корпус. Осталась мелочь – с помощью молотка и деревянной проставки подбить вертикальную стойку каждого кронштейна так, чтобы расстояние до стены было одинаковым для всех точек крепления.

Заливаем стяжку, затягиваем фиксирующие болты, и можно подключать трубы.

Правильный выбор кронштейна для радиатора отопления – это гарантия того, что отопительный контур не выйдет из строя и не разгерметизируется в самый неподходящий момент.

Установка алюминиевых или биметаллических радиаторов отопления: видео

Какой вы предпочли бы тип кронштейна для батарей? Расскажите – приходилось ли ремонтировать крепеж, не снимая радиатор? Сохраните статью в закладках, поделитесь ею в социальных сетях с друзьями, чтобы и они узнали больше о способах крепления радиаторов отопления.

Как повесить радиатор – руководство по установке – журнал Wise Living Magazine

У вас есть протекающий радиатор, который нельзя починить? Или, может быть, ваш радиатор знавал лучшие дни с отслаивающейся краской и ржавыми боками. Независимо от причины, современный сменный радиатор может согреть ваш дом и выглядеть потрясающе. Вот как повесить радиатор с помощью нашего руководства по установке.

Хорошей новостью является то, что вам не обязательно выбирать стандартный радиатор белого цвета. Вспомните эти грязно-серые пластиковые коробки с решетками наверху или те монолитные металлические решетки, которые выглядели бы более уместно на съемочной площадке «9».0005 Безумный Макс фильм, чем в вашей гостиной? Теперь это реликвии ушедшей эпохи: современный радиатор гладкий, тонкий и часто удивительно стильный — и, проявив немного терпения, вы можете научиться подвешивать радиатор и сэкономить деньги.

РЕКЛАМА

Прочтите руководство Wise Living о том, как избежать образования конденсата дома.

Правильный выбор радиатора

Цветные блоки в настоящее время особенно популярны; от темно-малинового до нежно-сиреневого — теперь есть радиатор, который подойдет к любому эстетическому выбору и добавит творческий ва-ва-вум в любую комнату.

Есть много красочных вариантов на выбор.

Современный радиатор вообще не обязательно должен быть радиатором. Стали популярными вертикальные модели, либо с решетками, вытянутыми к потолку, либо сплющенными в панель, а для особо авангардных – или тех, кто просто хочет похвастаться своим домашним стилем – их даже можно вылепить в виде произведений искусства.

Выбираете новый? Большинство радиаторов имеют схожую базовую технологию, поэтому вашей главной технической проблемой должен быть размер. Вам не нужен радиатор титановой мощности, превращающий вашу кладовку в сауну, или радиатор размером с чихуахуа, изо всех сил пытающийся согреть ваш банкетный зал. Как бы хорошо это ни выглядело, размер вашего устройства должен быть пропорционален размеру комнаты.

Прочтите руководство Wise Living по выбору нового котла.

Как повесить радиатор Руководство по установке

Необходимое время: 2 часа.

После того, как вы определились с поставщиком, подобрали подходящий размер и нашли радиатор, оттенок которого идеально подходит к шторам. Как вы его устанавливаете? Вы можете нанять кого-нибудь для этого или воспользоваться нашим пошаговым руководством по установке радиатора.

Однако имейте в виду: радиатор не является частью мебели ИКЕА в разобранном виде, и многие поставщики рекомендуют вызывать профессионального сантехника. Только мастера-сделай сам должны пытаться установить свои радиаторы самостоятельно.

Вот как повесить радиатор…

1. Используйте правильные инструменты для установки радиатора

   Во-первых, это довольно сложный технический процесс, поэтому вам понадобится большая часть вашего набора инструментов в готовый. Перед началом гидротехнических работ соберите следующее:

   Шланг
   Водонепроницаемая пленка
   Гаечный ключ
   Отвертка
   Дрель
   Рулетка
   Спиртовой уровень
   Рулон тефлоновой ленты
   Ингибитор коррозии (поговорите об этом со своим поставщиком)
   2 радиаторных вентиля
   Заглушки
   Радиатор

2. Перекройте воду в систему отопления

   Начните с отключения котла от источника, затем найдите «точку отключения» – скорее всего, запорный кран, который при закрытии должен блокировать попадание любой новой воды в вашу систему отопления во время процесса. Что именно и где находится этот клапан, варьируется от системы к системе, но его часто можно найти на чердаке, чердаке или рядом с резервуаром для воды.

3. Слив системы отопления

   Теперь, когда ваша система отопления больше не может самостоятельно пополняться, найдите сливной клапан где-нибудь в нижней части вашего котла (хотя, опять же, это может быть разным). Закрепите шланг на конце клапана и направьте его в место, где вода не загрязняется, например, в раковине, сливе или на клумбе.

   Это один из самых рискованных моментов в процессе. «Шланг может легко протечь или соскользнуть, — говорит Пэт Мерфи из лондонской сантехнической фирмы Pimlico Plumbers, — поэтому перед тем, как начать, застелите пол. Полиэтиленовая пленка, водонепроницаемая ткань, полотенца — все, что впитывает». Если сам клапан радиатора начинает протекать, прервите миссию и вызовите специалиста.

4. Снимите старый радиатор

   Когда вся вода будет слита из вашей системы. Вы готовы снять свой старый радиатор со стены. Отсоедините его от трубопровода, открутив вентиль, затем открутив гайку, соединяющую его с радиатором.

   Большинство радиаторов механически не соединены со стеной, поэтому после того, как они отсоединены от труб, вы можете просто поднять их и снять с креплений (они могут быть тяжелее, чем кажутся, поэтому будьте осторожны). Теперь можно удалить скобки.

5. Тщательно измерьте перед тем, как повесить новый радиатор

   Измерив размеры вашего нового радиатора, вы сможете начертить контур на стене, максимально соответствующий существующему трубопроводу. Внимательно проверьте свои работы – маркировка кронштейнов должна быть на равном расстоянии от труб, на равном расстоянии от земли и на правильном соответствующем расстоянии друг от друга.

   После того, как вы будете довольны высотой и шириной диаграммы, используйте спиртовой уровень, чтобы убедиться, что предлагаемые места для кронштейнов абсолютно ровные, и просверлите отверстия в соответствующих местах для дюбелей Роула. Затем вы можете прикрепить кронштейны и повесить на них радиатор.

6. Подсоедините радиатор к системе центрального отопления

   Если по какой-то причине ваш новый радиатор идеально подходит к существующим трубопроводам, продолжайте. Если нет, вы можете внести небольшие локальные изменения в трубопровод (т. е. немного покачать его), но любые серьезные структурные изменения должны выполняться профессионалами. «Лучшие соединения — верные, прямые и ровные». говорит Мерфи. «Если они не совпадают, у вас больше шансов на утечку».

   Никто не хочет, чтобы изношенный клапан подрывал их сверкающую новую систему отопления, поэтому желательно приобрести и новые клапаны (часто продаются отдельно, спросите у поставщика, какой тип вам нужен при сборке всего необходимого для того, как повесить радиатор) .

   Используйте прилагаемую гайку и оливку, чтобы накрутить новые клапаны на открытый трубопровод, закрепив их гаечным ключом. «Возможно, вы захотите нанести какой-нибудь соединительный состав вокруг оливки, — добавляет Мерфи, — он действует как водонепроницаемая прокладка вокруг соединения».

   Соединение клапана и радиатора находится под гораздо более высоким давлением, поэтому пришло время дать вашей тефлоновой ленте ее долгожданный дебют. Плотно оберните ленту по часовой стрелке вокруг конца клапана два или три раза. Когда клапан вкручен в хвост, он должен быть плотным, плотным и безопасным. Еще раз проверьте все свои суставы, и если все кажется прочным, вы готовы к работе.

7. Заполните систему отопления и включите радиатор

   Убедитесь, что сливной клапан закрыт, затем найдите в системе специальную точку заполнения – обычно в верхней точке трубопровода. Заполняйте систему медленно — зайдя так далеко, вы не хотите, чтобы нарастание давления разбрызгивало грязную воду по всем стенам. Это также хорошая возможность обеспечить долгосрочную работоспособность вашей сантехники, добавив в нее ингибитор коррозии (опять же, поговорите со своим поставщиком).

   Как только ваш манометр достигнет необходимой точки, закройте точку заполнения, освободите точку изоляции и включите котел.

   Предполагая, что вы все еще высохли на 80%, поздравляем. Вы можете наслаждаться теплом вашей новой системы отопления, хорошо выполненной работой и тем, что вы научились вешать радиатор.

Самые продаваемые радиаторы

Не хватает вдохновения? Ознакомьтесь с нашим списком самых продаваемых продуктов Amazon!

РаспродажаБестселлер № 1

DuraTherm 1800 x 452 мм Антрацит Вертикальная колонна Плоский дизайнерский радиатор Однопанельный…

• Включает в себя: 1800 x 452 мм один вертикальный плоский дизайнерский радиатор антрацитово-серого цвета. Крепежные скобы включены в ту же отделку, что и ваш радиатор, для легкой установки.
• Пригодность: Подходит для всех типов систем отопления. Эти великолепные дизайнерские радиаторы являются воплощением стиля и утонченности, они легко сделают изюминкой любую комнату вашего дома…
• Долговечность: наши дизайнерские радиаторы изготавливаются из мягкой стали премиум-класса.

Бестселлер № 2

ELEGANT 1800 x 300 мм Дизайнерский вертикальный радиатор с колонной, белая двойная плоская панель

• 1. Рейтинг БТЕ: 4000-4500
• 2. Конструкция из высококачественной низкоуглеродистой стали
• 3. Соответствует стандартам BS EN442

№ бестселлеров 3

ЭЛЕГАНТНЫЙ Вертикальный Радиатор Антрацит Одинарная Плоская Панель 1600 x 452 мм Дизайнерские Вертикальные Радиаторы…

• Класс BTU: 2900-3400
• Прочное высококачественное порошковое покрытие
• Размеры: (В x Ш) 1600×452 мм

Бестселлер № 4

Milano Compact – Современный белый двухпанельный горизонтальный конвектор для центрального отопления Тип 22 -…

• Современный двухпанельный конвектор Тип 22 с белым порошковым покрытием
• Стальная конструкция высшего качества с тепловой мощностью 6415 БТЕ (1880 Вт)
• ISO9001:2008 зарегистрированный производитель с проверкой и сертификацией по BS EN 442

Лидер продаж № 5

NRG Вертикальный дизайнерский белый двухпанельный радиатор с овальной колонной 1800×472 мм Центральное отопление ванной комнаты

• Все радиаторы поставляются с 15-летней гарантией производителя.
• Современный производственный процесс отделки придает радиаторам элегантный вид.
• Цвет: белый; Размеры: (В x Ш) 1800×472 мм; Рейтинг БТЕ: 6265-9184

Последнее обновление от 06.03.2023 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Вас может заинтересовать…

Эта статья может содержать партнерские ссылки на продукты и услуги, за поддержку которых мы можем получать небольшую плату. управление этим сайтом, если вы совершаете покупку или являетесь спонсируемой статьей одного из наших избранных редакционных партнеров, предоставляя нашим читателям ценные советы и информацию.

РЕКЛАМА

Как установить радиатор

Содержание

Руководство по установке радиатора

Иногда при установке нового радиатора может потребоваться регулировка трубопровода перед установкой.

Конечно, всегда можно вызвать профессионалов и заставить их это сделать, но что в этом интересного?

Если вы относитесь к тому типу людей, которым нравится, когда все делается по-своему, то это руководство идеально подходит для вас.

Следуйте простым инструкциям ниже или посмотрите видео, чтобы узнать, как установить радиатор и отрегулировать трубы, чтобы в вашем доме было тепло и уютно.

Шаг 1. Одевание радиатора

Перед тем, как приступить к установке нового радиатора, его необходимо одеть, чтобы убедиться, что он готов к работе.

Итак, самое главное – возьмите вентиль радиатора и наклейте ленту из ПТФЭ на хвостовую часть вентиля.

Оберните его по часовой стрелке примерно 17 раз. Сделайте это для обоих клапанов и снимите пробку радиатора.

Шаг 2. Прикрепите вентиляционные отверстия

Ввинтите вентиляционные отверстия, стараясь не затягивать слишком сильно – вы не хотите повредить уплотнительное кольцо.

Шаг 3. Подсоедините хвостовик радиатора

Накрутите хвостовики с помощью разводного ключа, пока не останется только одна резьба.

Ваш радиатор готов к установке.

Как повесить радиатор на стену?

После того, как ваш радиатор будет одет, перед его установкой на стену вам необходимо определить центральную точку, в которой вы хотите расположить радиатор.

Для выполнения этой задачи выполните следующие действия.

Шаг 1. Измерьте ширину стены

Измерьте ширину стены с помощью рулетки.

Шаг 2 – Измерьте и отметьте центральную линию

Отметьте, где центр радиатора будет находиться в центре стены.

Шаг 3 – Найдите центр скобок

Когда вы отметили центральную точку, вам нужно будет измерить центр между левой и правой скобками.

Лучше всего это делать, повернув светодиод радиатора на заднюю сторону.

Шаг 4. Измерьте расстояние между кронштейнами

Когда вы измерите центр, вам нужно будет определить высоту вашего радиатора.

Это можно сделать, измерив расстояние от верха верхнего кронштейна до верха нижнего кронштейна. Опять же, лучше всего делать это с радиатором, лежащим на задней панели.

Шаг 5 – Измерьте до центра нижнего кронштейна

Следующий шаг – измерьте высоту нижних кронштейнов на стене.

Для этого снимите мерку от пола до центра выпускного отверстия клапана.

Шаг 6. Измерьте расстояние между кронштейнами

После того, как центральная точка будет отмечена на стене, вам нужно будет измерить расстояние между центральной точкой и левым и правым кронштейнами.

Шаг 7. Отметьте положение кронштейнов на стене

Используя полученные ранее измерения, отметьте на стене верхний и нижний кронштейны.

Шаг 8. Просверлите стену

Возьмите ударную дрель с 7-мм сверлом по камню, просверлите и заглушите стену.

Шаг 9– Дюбель в стене

Перед завинчиванием обязательно забейте дюбели в стену.

Шаг 10. Вкрутите кронштейны и проверьте уровень

После того, как все кронштейны будут привинчены, убедитесь, что они выровнены, и тогда вы готовы повесить радиатор.

Что делать, если мне нужно изменить трубопровод?

Первое, что нужно сделать, это убедиться, что вы полностью слили воду из системы отопления.

Чтобы узнать, как это сделать, посетите наш путеводитель — здесь.

Если вы уверены, что это сделано, выполните следующие шаги.

Как заменить трубопровод радиатора

Шаг 1. Отодвиньте ковер

Поднимите ковер под радиатором, с которым вы работаете.

Шаг 2. Откройте трубопровод

Осторожно поднимите половицы и откройте трубопровод.

Шаг 3. Отметьте места, где требуются изменения

После того, как вы открыли трубы, пришло время пометить пол.

Шаг 4. Убедитесь, что вы правильно измерили

Чтобы убедиться, что вы делаете разметку и вырезаете пол в нужном месте, перед измерением прикрепите клапан к радиатору.

Шаг 5. Сделайте разрез

Разрежьте пол, затем прикрепите клапан к радиатору и согните трубы по линии. (если ваша труба больше 10 мм, вам придется использовать соединительные колена. )

Шаг 6 – Очистите и измерьте

Очистите трубы проволочной ватой, а затем измерьте зазор между трубами.

Шаг 7 – Измерить и вырезать

Отмерьте и отрежьте соединительный элемент и очистите его проволочной ватой.

Шаг 8. Нанесите флюс на трубопровод

Нанесите небольшое количество флюса на все точки соединения и внутрь фитингов и соедините трубы вместе, убедившись, что они полностью вставлены.

Шаг 9. Приступайте к пайке трубопровода

Теперь вы готовы к пайке. Используя паяльную лампу, нагрейте соединение, пока оно не станет достаточно горячим, чтобы припой расплавился.

При нанесении припоя необходимо убедиться, что он проходит по всему фитингу. Дайте припою застыть, а затем влажной тканью сотрите остатки флюса и очистите проволочной ватой.

Шаг 10. Установите клапаны

С помощью разводного ключа прикрепите клапаны к радиатору с обеих сторон.

Убедившись, что радиатор и трубы в порядке, запустите котел и убедитесь, что радиатор прогревается.
