Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

2
Альтернатива

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

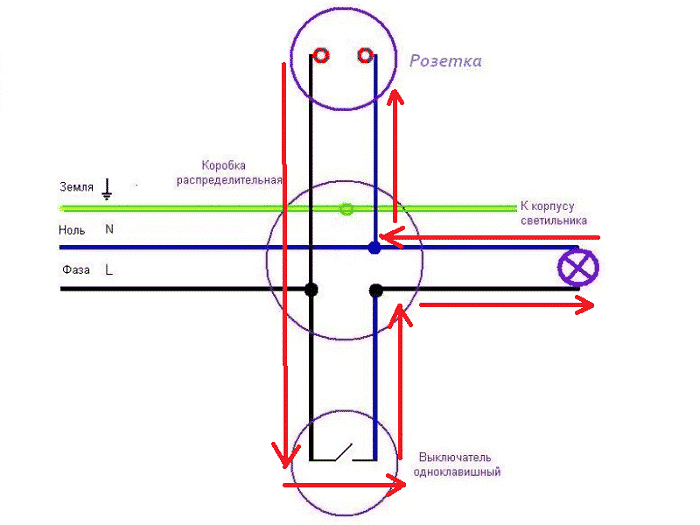

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Двойная розетка с выключателем в одном корпусе

Содержание

Двойная розетка является достаточно удобным приспособлением. Но далеко не все используют такие варианты розеток, так как не все знают, как правильно подключить такую систему.

Особенности совмещение розетки и выключателя

Совмещение розетки и выключателя в одном корпусе значительно экономит электроэнергию. При этом не требуется дополнительная установка распределительного короба. Для того, чтобы объединить выключатель и розетку, нет необходимости портить стену. Провод можно провести и без этого. Кроме того, совместимые модули можно установить на любую поверхность. Поэтому эстетика и эргономичность — как раз про совместные розетки.

Такие конструкции можно устанавливать не только на поверхность стены, но и монтировать в неё. Чаще всего их оснащают специальной крышкой. Она обеспечивает дополнительную безопасность.

Справка! Подобной розеткой можно оснастить ванную комнату. Благодаря крышке влага и пыль не проникает к контактам.

Также при выборе розеток стоит обратить внимание на следующие показатели:

• Насколько устройство совместимо с техническими характеристиками другой электроники.
• Соответствие с дизайном интерьера.
• Насколько будет функциональна работа при включении устройств.
• Количество кнопок, а также розеток в одном блоке.
• Особенности монтажного процесса.

Также при выборе розетки с выключателем стоит обратить особое внимание на мощность и совместимость с другой электроникой в доме.

Как выбрать розетку с выключателем

Лучше всего отдать предпочтение моделям, которые изготавливают из прочного пластика. Если в доме есть маленькие дети, то лучше купить вариант со специальными защитными шторками. Они плотно перекрывают контакты, поэтому ребёнок не сможет туда залезть. Это очень удобно, так как можно не переживать за безопасность маленьких жителей.

Как подключить розетку с выключателем в одном корпусе

Если правильно провести проводку и произвести подключение, можно сэкономить время, деньги и пространство. Поэтому необходимо подробно разобрать каждый этап монтажа.

Установка розетки с одноклавишным выключателем

Чтобы подключить такую розетку нужно использовать трехжильный провод. Основные этапы работы:

1. Соединить нейтрали питания с нулевыми проводниками освещения и розетки внутри распределительной коробки.
2. В распределительном щитке фазы соединить в фазах розетки.
3. Полученную фазу и нейтраль подсоединить к необходимым контактам внутри блока.
4. При помощи перемычки розеточную фазу подкинуть в розеточную фазу.
5. Провод, который находится в распределительном коробе, интегрировать с вводным контактом.

Справка! Розетку с заземлителем нужно подключать к четырехжильному проводу.

Наиболее выгодный вариант, когда устройство устойчиво к перепадам электроэнергии.

Подключения двухклавишного выключателя с розеткой

Схема подключения двухклавишного выключателя очень простая. Главное правильно и последовательно подсоединить провода. Алгоритм подключения следующий:

1. Первоначально выбирают участок, где будет располагаться внутренний или наружный блок.
2. Занимаются разметкой поверхности.
3. Ищут нужную фазу в распределительном щитке, а также отключают электричество в помещении.
4. Фазу подкидывают на выключатель. Для этого необходимо зачистить концы соответствующих прожилок. Далее их скручивают и покрывают изолирующим материалом.
5. Провода, которые не были задействованы, сворачивают и накрывают изоляцией.

По такой системе удобно подключать бойлер для подачи воды.

Подключения розетки и выключателя с тремя клавишами

Не все конструкции имеют одну клавишу. Производитель предлагает приобрести модели с двумя и более клавишами. Такие модели помогают наиболее экономно расходовать электроэнергию. Как подключить конструкцию с тремя клавишами? Монтаж проводится так же просто, как и в прошлом случае. Лучше всего использовать такие розетки для управления несколькими осветительными приборами. Например, дополнительным светом и основным, а также подсветкой. Но розетку лучше не использовать для электроприборов, которые требуют большое количество энергии. Оптимальным вариантом станет фен или утюг.

Нестандартное применение

Большое количество мастеров заявляют, что в роли розетки можно использовать конструкцию с одноклавишником. Тогда нужно подводить фазу через выключатель. Это идеальный вариант для техники, которая требует быстрого отключения. Но этот вариант подходит не всем, так как рассчитан на маломощный ток. На практике следует быть осторожными, ведь проводка может оплавиться. Это легко может стать причиной пожара. При соблюдении техники комбинирования можно легко обойтись и без возгораний. Но о безопасности тоже не стоит забывать -прибор нельзя перегружать.

Несколько полезных советов

Часто мастера допускают ошибки, после которых прибор становится менее функционален. Несколько советов помогут повысить качество работы и сделать двойную розетку максимально функциональной.

• При выборе модели совмещённой розетки с выключателем, мастера советуют отдать предпочтение изделиям, у которых на лапках по два зубца. Такие блоки наиболее удобно крепить к поверхности стены.
• Когда дома нет необходимости подключать сразу несколько электроприборов одновременно, то стоит использовать обычный блок. Чаще всего их используют на кухнях. Там постоянно работает много техники: чайник, холодильник, телевизор и так далее.
• При выборе подрозетников стоит выбрать модели с ребристой поверхностью внутри. При монтаже коммуникации они будут наиболее прочно крепиться.

При использовании этих советов можно не допустить самых популярных ошибок. Следовать инструкции не сложно и это может значительно обезопасить от нежелательных возгораний и пожаров.

Двойные розетки давно завоевали устойчивую позицию на рынке. Они позволяют не только экономить энергию, но и являются очень удобной конструкцией при использовании. При учёте всех преимуществ, а также недостатков можно решить насколько рационально использование такой розетки. Кому-то они могут показаться неудобными, а для кого-то в самый раз. Оборудовать двойной розеткой свой дом не сложно. Главное соблюдать схемы соединения и технику безопасности. Тогда не пострадает ни электрика, ни здоровье человека, ни состояние электронных приборов.

Как установить стандартную высоту розеток и выключателей света

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 22.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Установка электрических розеток и настенных выключателей на стандартную одинаковую высоту важна как для простоты установки, так и для удобства пользователей.

Установка нескольких ящиков вдоль стены намного быстрее и проще, если все ящики имеют одинаковую высоту. Любая разница в высоте немного увеличивает трение на NM (неметаллическом) тросе, когда вы продеваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки. Одинаковая высота коробки также помогает при резке и размещении изоляции в стенах и креплении гипсокартона к стойкам.

И это только на стороне установки. Более важно то, как выключатели и розетки работают для пользователей. Например, неравномерная высота выключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобны или даже недоступны для инвалидов или пожилых жителей. Когда пользователь ищет в темной комнате выключатель света, он должен инстинктивно знать, где находится этот выключатель.

Рекомендуемая высота выключателя и розетки

Розетки : 12 дюймов над полом до дна коробки

Розетки для пользователей с особыми потребностями : от 12 до 15 дюймов

Розетки, столешницы : Верхние части от 15 до 20 дюймов от поверхности столешницы пользователи : от 44 до 48 дюймов

Электрический код и высота коробки

Хотя Национальный электротехнический кодекс (NEC) содержит множество точных правил для большинства аспектов электропроводки в жилых помещениях, в нем не указана высота стандартных розеток (розеток) или выключателей света.

В результате высота часто является вопросом условности или предпочтения. Тем не менее, ваши местные электротехнические нормы и правила являются решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно проконсультируйтесь со строительным отделом вашего города о любых конкретных требованиях.

Хотя NEC ничего не говорит о высоте установки коробки, электрики обычно следуют общепринятым профессиональным стандартам в пределах диапазона, который обычно считается приемлемым. Хотя лучше всего максимально придерживаться стандартов высоты ящиков, иногда ящики, возможно, придется немного приподнять или опустить в зависимости от обстоятельств. Например, если вам слишком сложно забить гвоздь в деревянный сучок на одной из шпилек, допустимо немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выпускных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розетки (или 16 дюймов до верха коробки).

Если вы устанавливаете высоту коробки перед укладкой чернового пола, напольного покрытия или любой подложки, обязательно учитывайте ожидаемую разницу высот. Если у вас есть настоящие образцы материалов, полезно сложить их вместе и работать с ними.

Для инвалидов и пожилых людей 15 дюймов над верхней частью напольного покрытия обычно считаются самой низкой стандартной высотой, но они могут быть настолько высокими, насколько это необходимо. Жители в инвалидных колясках могут воспользоваться немного более высокими розеточными ящиками, при этом дно ящика должно находиться на высоте не менее 15 дюймов от пола.

На розетках на столешнице стандартно устанавливать розетки так, чтобы верхние части находились на расстоянии от 15 до 20 дюймов от поверхности столешницы. Убедитесь, что все розетки установлены на одинаковой высоте, так как эти розетки будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки является одним из способов установки высоты выпускных отверстий. Тем не менее, есть несколько других приемов, которые вы, возможно, захотите попробовать, чтобы ускорить процесс:

Измерение с помощью лазерного уровня

Определите предпочтительную высоту коробки и сделайте одну отметку на любой стойке. Разместив лазерный уровень на другом конце комнаты, проведите линию по всей длине стены, над которой вы работаете. Используйте отметку на стене в качестве отправной точки. Отрабатывайте эту линию при размещении каждой коробки или, чтобы сохранить батареи, сделайте отметки карандашом на шпильках, а затем выключите лазерный уровень.

Если вы отключите функцию уровня на лазерном уровне, если вы просто хотите провести прямую линию, независимо от уровня пола. Или вы можете оставить функцию уровня включенной, чтобы установить высоту ящика по отношению к полу.

Ель / Кевин Норрис

Измерение с помощью угольника для гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже установлено. Если у вас есть квадрат из гипсокартона, поместите длинный конец квадрата в форме буквы «Т» перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Отметьте линию на четырех стойках, проведя карандашом по нижней части линейки. Расположите емкости на этой высоте. Это дает вам высоту 14 дюймов. Если вы затем уложите пол, тем самым подняв уровень пола, вы получите высоту примерно 12 дюймов над полом.

Ель / Кевин Норрис

Измерение молотком

Большинство молотков на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головкой вниз, затем установите коробку поверх рукоятки молотка, в результате чего после установки напольного покрытия высота выходного отверстия составит примерно 12 дюймов.

Ель / Кевин Норрис

Стандартная высота для распределительных коробок освещения

Стандартная высота настенных выключателей в большинстве комнат (за исключением тех, что над кухонными стойками) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки). Для пользователей инвалидных колясок в качестве максимального роста обычно указывается 48 дюймов, поскольку при сидении в инвалидной коляске бывает трудно достичь более высоких уровней. В таких ситуациях можно расположить их немного ниже — например, так, чтобы нижняя часть коробки находилась на высоте 44 дюйма над полом).

Ель / Кевин Норрис

Измерение с помощью шеста

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот розеток или выключателей света, — это столб . Деревянный столб — это самодельный инструмент, представляющий собой не что иное, как кусок металлолома размером два на четыре или любого другого типа пиломатериала, четко обозначенного любой необходимой вам высотой.

Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать один этажный столб для всех высот ваших коробок, и вы даже можете отметить разные высоты (розетки и выключатели света) на одном и том же этажном столбе. Это помогает очертить как верх, так и низ стенной коробки на опоре этажа, чтобы избежать путаницы при маркировке стоек.

Просто встаньте на стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте. Обязательно пометьте столб четко. Такие примечания, как «нижняя часть распределительной коробки» и «центр распределительной коробки», помогают избежать ошибок.

Когда вы закончите свой проект, сохраните столб для последующего использования или переработайте его для использования в качестве строительного материала.

Ель / Кевин Норрис

Столб этажа даже не обязательно должен быть столбом . : Это может быть что угодно, достаточно высокое, чтобы указать высоту розетки или выключателя света. Используйте ящик для инструментов, ящик для хранения, штатив для рабочего освещения или что-нибудь, что вы обычно используете во время работы.
