Большая часть ошибок, допускаемых при обустройстве электрических сетей, связана с неправильным соединением проводов. Отсутствие тока объясняется ненадежностью контактов или их нарушением в распределительных коробках, розетках, приборах. Перед началом работы нужно тщательно изучить все способы монтажа кабелей, выбрать наиболее подходящий.

В каких случаях потребуется соединять кабели

Процедуру выполняют при ремонте уже имеющейся проводки или монтаже новой, а также устранении допущенных ранее ошибок.

Соединение кабелей требуется и при вводе электричества на участок и в дом.

Все способы делятся на 2 категории:

• не требующие использования специальной техники;
• для выполнения которых необходимы соответствующие навыки, профессиональное оборудование.

Все виды работ проводят, соблюдая технику безопасности.

Разновидности проводников для соединения

Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:

Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.

Способы соединения проводников в доме или квартире

Правильное сращивание кабелей предполагает:

• надежный контакт с минимальным перепадом сопротивлений, приближенным к параметру цельного участка проводки;
• прочность, устойчивость к вибрации и разрывам;
• однородность металлов (нельзя соединять медь с алюминием).

Не все способы обеспечивают выполнение указанных требований. Лучшими считаются:

• пайка;
• скрутка;
• сварка;
• обжим;
• использование клеммных соединителей.

Снятие изоляционного слоя с проводников

Медная часть в многожильном кабеле состоит из множества переплетенных проводов. Иногда они покрываются полимерным слоем, совмещаются с капроновыми нитями. Это осложняет удаление изоляции. В зависимости от способа соединения оплетку снимают на 0,2-5 см. Изоляцию аккуратно надрезают и снимают, стараясь не повредить сердцевину. При работе с коаксиальными изделиями аккуратно удаляют экранирующий слой, открывая ствол.

При работе с тонкими эмалированными проводами используют паяльник. Остатки покрытия аккуратно снимают абразивным материалом.

Предназначение

Любой метод соединения требует зачистки провода — оголения металлической сердцевины. Изоляция делается из фторопласта, полистирола, резины. Внутренний слой может состоять из лака, шелка или полиэтилена. Удаление оплетки способствует появлению контакта, необходимого для проведения электричества.

Необходимые инструменты для зачистки

Для снятия изоляции используют:

• петлевой выжигатель или паяльник;
• бокорезы;
• строительный нож;
• стриппер.

Можно ли соединять проводники скруткой

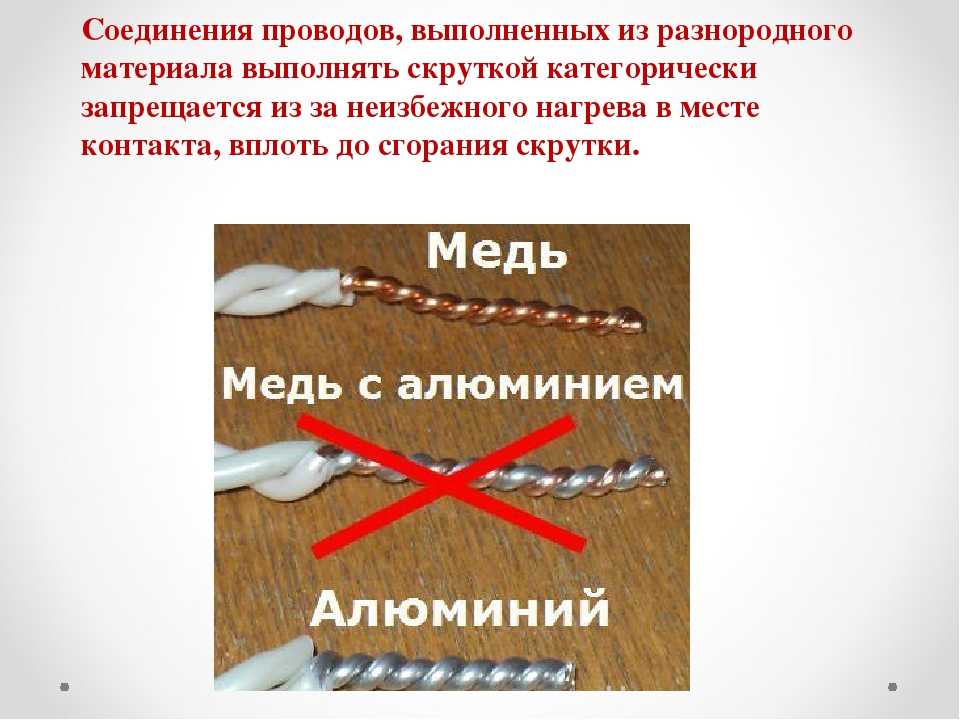

Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.

Способы

Для скручивания проводов предназначены следующие методы:

1. Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
2. Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
3. Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
4. Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.

Заваривание

После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.

Методы соединения проводов или кабелей между собой

Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.

Опрессовка

Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:

• снимают оплетку на 2-3 см;
• зачищают сердцевину до металлического блеска;
• скручивают проводники и вставляют их в гильзу;
• обжимают соединение специальным инструментом.

Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.

Болтовое соединение

Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:

• снимают изоляцию;
• очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
• надевают шайбу, накидывают первый проводник;
• устанавливают второй крепежный элемент, надевают следующий кабель;
• закрепляют конструкцию гайкой.

Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.

Клеммники

Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:

1. Очищают концы кабелей от оплетки.
2. Снимают оксидную пленку наждачной бумагой.
3. Вводят проводники в гнезда. Завинчивают болты.

Метод используется при работе с изделиями разного сечения. Клеммниками можно объединить только два кабеля.

Самозажимные клеммники Wago

Применяют 2 типа таких элементов:

1. Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
2. С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.

Наконечники

Подключить кабель можно с помощью 2 видов элементов:

• при использовании первого вида кабели соединяются в полости наконечника;
• во втором случае провода совмещают с помощью разных элементов.

Первый способ помогает получить более прочный стык. Производители предлагают специальные наконечники для работы с проводами из разных материалов.

Пайка наконечников

Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.

Соединители для проводников

Так называют приспособления, облегчающие укладку электропроводки, состоящей из нескольких линий. Они бывают зажимными или винтовыми.

Муфты

Устройство имеет вид полой трубки. Его применяют при работе с кабелями сечением до 16 кв. мм. Провод в муфте закрепляют путем обжима. Устройство не используют при соединении одножильных проводов.

Клипсы

Перед введением кабеля фиксатор этого приспособления устанавливают вертикально. Перевод элемента в горизонтальное положение способствует закреплению жил. Использование клипсы позволяет добавлять дополнительные провода.

Винтовые клеммы

Элементы предназначены для совмещения проводников из разных металлов. Главным преимуществом является простота применения.

Винтовые зажимы

Используются для работы с кабелями из меди и алюминия. Для многожильных проводов они не подходят. Также зажим может способствовать обрыву алюминиевой жилы, поэтому с этим материалом его лучше не сочетать.

Силовые зажимы

В такое устройство зачищенный провод вставляется до упора. Прижимная пластина опускается, фиксируя кабель. Силовые зажимы применяются при работе с изделиями из разных металлов.

Пружинные клеммы

Такие элементы делают соединение прочным и надежным. Однако со временем пружина может перегреваться.

Пружинные зажимы

В качестве этих элементов применяются СИЗ-колпачки. Они помогают быстро соединить 2 проводника одного диаметра. Важно правильно подобрать размер устройства, иначе контакт будет отсутствовать.

Соединительные зажимы

Существуют электротехнические и электрические виды устройств. Разница заключается в допустимой нагрузке. Провода совмещаются внутри зажимов.

Выбор способа соединения

Методов совмещения кабелей достаточно много. Нужный вариант выбирают с учетом ситуации. Для временного сопряжения используют болтовой метод или скрутку, для постоянного — пайку или опрессовку.

Многожильные и одножильные проводники

В этом случае работу начинают с выбора соотношения сечений проводников. Многожильный элемент не должен быть тоньше одиночного. В таком случае контакт может разрушиться. Провода скрепляют методом сварки, пайки или обжима. При использовании паяльника концы кабелей очищают от оплетки. Многожильный элемент накручивают на одиночный.

Место пайки тщательно изолируют. При обжиме на концы проводов надевают гильзу, которую зажимают клещами.

Провода с сечением разного диаметра

Соединение в этом случае требует вычисления плотности тока. При допустимом параметре элементы скрепляют болтами, клеммами, пайкой или скруткой. Процесс не отличается от такового при работе с одинаковыми проводниками.

Проводники большого сечения

Соединение сложно в исполнении из-за большой площади контакта. Фиксация толстых проводов возможна только путем сварки. В домашних условиях ее выполнить не получится, т. к. жилы необходимо прогревать до высокой температуры. После завершения сварки проверяют работоспособность проводки. При сращении толстых кабелей можно использовать муфту.

Перебитые в стене провода

Проводка в штрабе может повреждаться во время ремонтных работ. К устранению неисправности приступают после обесточивания электросети. Перебитые провода соединяют так:

1. С помощью специальных инструментов ищут место обрыва. Удаляют слой штукатурки, получая доступ к нужному участку.
2. Удаляют изоляцию с концов поврежденного кабеля. Обрабатывают оголенные участки расплавленным припоем.
3. Выбирают второй кабель соответствующего сечения. Его отрезают и припаивают к обоим концам поврежденного провода. Наращиваемый отрезок не должен быть слишком коротким или длинным.
4. Изолируют место пайки. Для этого используют термоусадочную трубку, которую надевают на отремонтированный участок. При нагреве строительным феном материал плотно обволакивает соединение.

Медные и алюминиевые проводники

В этом случае используют болтовые крепежи или алюминиево-медные гильзы. Первая сторона элемента имеет больший размер, что объясняется меньшей плотностью тока металла. Для быстрого соединения гильзы надевают на концы проводов из одинакового металла, после чего зажимают прессом.

Порядок соединения проводов наушников

Оборванные кабели рекомендуется восстанавливать методом пайки. Для этого выполняют следующие действия:

1. Отрезают поврежденный кусок. Снимают оплетку на 2-3 см. Число жил зависит от типа наушников. Простое устройство имеет 4 проводка, изолированных разноцветной резиной. К микрофону подсоединяется витая пара, состоящая из заземляющего и сигнального кабелей. Первый покрыт желтой изоляцией.
2. После зачистки всех проводников скручивают медные волоски. Обжигают контакты зажигалкой, удаляя лаковое покрытие. Оно не только препятствует пайке, но и ухудшает токопроведение.
3. Обрабатывают оголенные участки оловом. На оплетку провода надевают термоусадочную трубку. Тот же материал применяют для изоляции каждой жилы.
4. Луженые отрезки скручивают с учетом цвета изоляции. Соединения нагревает паяльником до тех пор, пока олово не распределится равномерно.
5. Проверяют правильность выполнения работы. При появлении в динамиках звука накладывают на отремонтированный участок бандаж. Для этого надевают на скрутки термоусадочные трубки, прогревают их огнем. Изоляция предотвращает короткое замыкание.
6. Связывают жгут проводников ниткой, надвигают надетую ранее толстую термоусадочную трубку.

Можно ли использовать зажимные колодки при повреждении электропроводки

Такие элементы запрещены к применению при обрыве многожильной линии. Они передавливают проводники, способствуя их деформации. Соединение начинает нагреваться, что приводит к возгоранию.

Как проводить работы в земле и воде

При укладке на улице на проводку влияет влага. Подключаемые под землей или водой элементы системы должны соответствовать особым требованиям. Концы кабелей скрепляют путем опрессовки или пайки. Для большей надежности после обжима соединение покрывают термоклеем, надевают на него термоусадочную трубку. Можно стыковать провода с помощью клеммников. Место совмещения закрывают герметичным коробом, в полость которого вводят сантехнический герметик.

Правила безопасности

Начинать работу необходимо после обесточивания электросети или прибора. Провода скрепляют с учетом электрической схемы, цвета оплетки. К сварке или пайке допускаются лица, имеющие навыки работы с соответствующими инструментами. Соединение выполняют только разрешенными методами. Нельзя работать с оборванными жилами. Оголенные части проводки требуют тщательной изоляции. Перед началом работы стоит обезопасить себя, надев диэлектрические перчатки.

Дополнительные рекомендации

При скреплении кабелей нужно следовать таким советам:

1. Сварка или пайка обеспечивают неразрывное соединение. Не придется беспокоиться о надежности контакта. Этот вариант хорошо подходит для жил большого сечения.
2. Клеммы помогают ускорить работы по укладке проводки. Этот метод может использоваться при подключении розеток или светильников.
3. Зажимы СИЗ делают соединение не только прочным, но и безопасным. Элементы не являются дорогими.
4. Не стоит сразу помещать скрепленные элементы в распределительную коробку. Необходимо проверить, не греются ли они во время работы.

Правильный выбор метода соединения и соблюдение техники безопасности исключают травмирование человека или порчу имущества.

Перебит кабель в стене – Tokzamer

Соединение перебитых проводов в стене

Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом.

При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод.

Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков. Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов.

Согласно требованиям правил устройства электроустановок (ПУЭ) соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!

Лучше всего заменить весь отрезок перебитого провода от распределительной коробки до места его присоединения, но не всегда это приемлемо.

Так как перебитые проводники короткие, то соединение можно выполнить с помощью клеммных колодок. Но в таком случае для клеммной колодки придется устанавливать распределительную коробку, что трудоемко и не всегда устраивает.

Предлагаемая технология соединения перебитых проводов в стене под штукатуркой проверена мною на практике и показала высокую надежность. В моей квартире более 16 лет работает скрытая электропроводка с несколькими подобными соединениями, две пары проводников пришлось соединять при переносе счетчика, одну пару соединял в двух местах при переносе стены и две пары при переносе электрических розеток.

При ремонте электропроводки в обязательном порядке необходимо ее обесточить!

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Таким зубилом хорошо делать небольшие штробы в стене при прокладке проводов скрытой проводки, например при переносе розетки, или установки дополнительной.

Когда обнажатся провода скрытой проводки, станет ясно, перебит один провод, два или три. Из какого металла сделаны проводники электропроводки, меди или алюминия.

Соединение перебитых медных проводов электропроводки

Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.

Перебит один из двух медных проводов

Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.

Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.

Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.

Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение обильно покрыть силиконом.

Если силикон не использовали, то для исключения возможности смещения изоляционной трубки и большей герметичности места соединения следует намотать один слой изоляционной ленты. Так как большой рулон ленты не продеть за проводами, а полоска изоленты от рулона при изоляции будет слипаться, то лучше отмотать необходимую длину с рулона и намотать на любой стержень, например спичку.

В результате проделанной работы получено соединение перебитого провода скрытой электропроводки, по техническим характеристикам практически не уступающее соседнему уцелевшему проводнику.

Такое соединение можно смело покрывать штукатуркой и навсегда забыть о случившейся неприятности.

Перебиты оба из двух медных проводов

Если перебиты сразу оба провода скрытой электропроводки, то можно каждый из проводников соединить по вышеописанной технологии. Но для достижения максимального качества лучше срастить их несколько иным способом. Один из перебитых проводников сращивается, как описано выше, а для второго вставка делается из провода, на котором частично оставлена изоляция.

При таком способе соединения полностью исключается непосредственное соприкосновение соседних проводов при самых неблагоприятных обстоятельствах.

Сначала сращивается пайкой один конец проводника, затем другой. Осталось надеть изолирующие трубки. Обратите внимание, для того, чтобы меньше вскрывать провод в стене, нижняя изолирующая трубка сделана из двух отрезков, которые перед пайкой надеваются на правый и левый провод.

Перед надеванием трубок, для получения герметичного, защищенного от влаги соединения скрытой электропроводки, место пайки нужно обильно смазать силиконом.

Осталось навернуть на восстановленное соединение слой изолирующей ленты.

Перебиты три из трех медных проводов

Перебитые три провода электропроводки соединяются по такой же технологии, как и два. Можно длинную перемычку с изоляцией поставить одну в середине, а крайние проводники соединить короткой. Но тогда монтаж будет делать сложнее.

После пайки на незащищенные участки проводов наносится силикон и надеваются изоляционные трубки. Затем полученное соединение обвивается изолирующей лентой.

Вы можете посмотреть, как я наращивал в стене электропроводку из двойного медного провода, при переносе розетки с одного места стены на другое.

Возникает законный вопрос, а как нагреть паяльник для выполнения пайки, если в электропроводке нет напряжения? В случае если разводка электропроводки в квартире двухконтурная, то можно подключить паяльник к розетке в другой комнате через удлинитель. Можно запитать паяльник, от распределительного щитка в подъезде, подключить переноску у соседа. В крайнем случае, можно воспользоваться мобильным паяльником, о котором рассказано в одноименной статье сайта.

Соединение перебитых алюминиевых проводов скрытой электропроводки

Надежно соединить перебитые алюминиевые провода методом пайки паяльником низкотемпературным припоем получить практически невозможно. Остается только механический способ.

Перебит один из двух алюминиевых проводов

После вскрытия провода скрытой электропроводки обнаружен один перебитый алюминиевый провод.

Сначала нужно снять с концов проводов изоляцию, на длину около 15 мм. Такая длина оголенных концов провода нужна для того, чтобы свить колечки с внутренним диаметром 4 мм.

Подготавливается алюминиевая вставка из провода с сечением равным или большим, чем сечение электропроводки. Вставку можно выполнить и из медного провода, но тогда необходимо в обязательном порядке соблюдать правила соединения алюминиевых и медных проводников.

Далее концы проводов с помощью круглогубцев свиваются в колечки.

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Винт ввинчивается в гайку с максимально возможным усилием руки. Осталось покрыть соединение изолентой.

Для защиты от механических повреждений следует полученное соединение закрыть изолирующей трубкой. Сверху можно еще раз обвернуть одним слоем изоленты.

По выше описанной технологии соединяются и несколько перебитых алюминиевых проводов. Только понадобится больше винтов и перемычек.

На основании личного опыта осмелюсь утверждать, что соединение алюминиевых проводников скрытой электропроводки по выше описанной технологии, обеспечит безотказную ее работу до конца срока службы при условии, что ток нагрузки не будет превышать допустимый.

Статья о мебели

Перебили провод в стене, что делать?

Автор – конструктор фирмы ДЭЗАЛТ Суханов Эдуард

Вы перебили провод в стене, что делать?
Если кратко, то нужно обесточить этот провод, расковырять стену, соединить провода клемником, замазать раствором.

Теперь подробней на нашем примере, как мы перебили провод нашему клиенту.

Приступили к монтажу встроенного шкафа-купе. Практически все детали шкафа крепятся к стенам помещения, иногда к полу и к потолку. Для этого мы активно сверлим отверстия перфоратором.

Клиент предусмотрительно дал нам схему как проходит проводка в стене. У нас собой был специальный прибор, который ищет провода под напряжением. Начиналось все прекрасно. На второй день мы совершенно забыли про место куда нельзя сверлить и перебили клиенту провод.

Сработало УЗО, электричество выключилось, мы начали думать что делать. Для начала снова включили ток и проверили розетку, которую питал затронутый нами провод. Розетка работала, но мы понимали, что так оставлять нельзя, нужно добраться до повреждения и всё исправить.

Снова отключили ток. Ножом надрезали обои и отогнули их в сторону. Расковыряли небольшое отверстие, вымели щеткой с пылесосом песок и постарались рассмотреть, что же мы там натворили. Оказалось, мы по половине перетерли два медных провода сверлом, третий, заземление, был нетронут.

Нужно чинить, соединять. Под большой нагрузкой провода могут оплавиться в тонких местах и тогда точно придется лезть и исправлять клиенту, когда шкаф уже будет готов, будет заполнен вещами. Зачем ему это?

Мы приступили к соединению проводов в стене.
Дополнительно разрезали обои, развернули их в разные стороны, закрепили бумажным скотчем чтобы не мешались и не портились.

Расковыряли отверстие побольше, чтобы можно было хоть как то подлезть. Для удобства работы, нам пришлось перерезать и провод заземления. Зачистили с каждой стороны медные концы от оплетки.

Изначально мы хотели воспользоваться соединительным клемником с винтами, но у клиента дома остались после ремонта обжимные гильзы для проводов и сами пресс-клещи. Решили соединять медными гильзами.

Для начала нужно натянуть на провод термоусадочную трубку, затем обжать на конце провода гильзу. Затем вставляете вторую часть провода и обжимаете его. Натягиваете надетую термоусадку.
Проделываете тоже самое с остальными проводами.

Когда термоусадка будет на своих местах, её нужно будет нагреть строительным феном. Фена такого у нас не было, поэтому мы воспользовались зажигалкой. Не перегрейте, иначе термоусадка лопнет и придется наматывать изоленту, а это делать крайне неудобно.

Когда каждый провод мы соединили и заизолировали термоусадкой, для пущей надежности замотали все три провода изолентой, на сколько смогли подлезть. Нужно защитить соединение от возможной влаги, так как углубление в стене потребуется замазывать раствором.

Не забудьте проверить соединение, включите ток и проверьте всё ли у вас работает. Потом лучше снова отключить, перед маскировочными работами.

Углубление было незначительное, поэтому мы предложили клиенту его просто запенить монтажной пеной. Он согласился.

По поводу монтажной пены. Читайте инструкцию, часто пишут, что место прилегания нужно предварительно смочить.

Мы купили пену, залили ей ямку и … пена вывалилась. Она выпала под собственным весом. Всё-таки идея с пеной не лучшая, должен признать. Тогда мы сделали заплатку из бумажного скотча. Выглядит это комично, но это помогло.

Через сутки мы спокойно срезали всё лишнее ножом и поверхность получилось достаточно гладкая. В идеале ее нужно было зашпаклевать, но посоветовавшись с хозяином, решили что внутри шкафа это необязательно.

Дальше нам понадобится клей. У нас с собой всегда есть универсальный клей, который после высыхания становится прозрачным. Воспользовались им.

Вернули на место обои, разгладили их тряпочкой.

С 2009 года как существует наша фирма, это 4 случай, когда вот так, понадеявшись на опыт, расслабившись, мы были слишком самоуверенны, за что поплатились не только ремонтом проводки за свой счет но и деньгами в виде скидки.

Успокаивает то, что клиента сильно не расстроился и отнесся к этому спокойно.

Как найти и устранить обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова. За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно. Из этого материала вы узнаете, как найти обрыв провода в стене, и что нужно делать для устранения проблемы.

Поиск места обрыва: порядок действий

Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

• Перед тем, как искать место повреждения кабеля, обесточьте проводку.
• Иногда для снижения уровня сопротивления изоляцию провода прожигают.
• Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.

Акустический и индукционный методы поиска места обрыва

Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора. Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Поиск разрыва проводки в стене из бетона или кирпича

Чтобы определить место повреждения в стене, сложенной из кирпича или представляющей собой бетонную плиту, понадобится транзисторный приемник, с помощью которого производится обнаружение скрытой электропроводки. Нужно учитывать, что в кирпичных и бетонных зданиях все кабели направлены по горизонтали и вертикали, а поворачивают исключительно под углом 90 градусов. Зная это, вы не ошибетесь, выстраивая схему расположения кабелей.

Индикатор следует вести по стене над кабелем, по всей его длине. При этом на всем пути устройство будет издавать звуковой сигнал, который исчезнет в момент достижения им места обрыва проводника.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу. Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Наглядно весь процесс диагностики на видео:

Но если есть большое желание сэкономить и научиться этой процедуре самому, тогда переходим к следующему этапу – ремонту неисправной линии.

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

• Развести в стороны концы оборванного кабеля.
• С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
• Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
• Соединить и заизолировать поврежденные провода.
• Устранив повреждение, закрыть коробку крышкой.
• Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

После заделывания электрической канавки подавать напряжение на восстановленный кабель не следует, пока штукатурка полностью не высохнет.

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Особенности восстановления медных и алюминиевых проводников

Поврежденный медный провод лучше всего запаять. Для этой операции потребуется ремонтная перемычка, в качестве которой можно использовать кусок такого же кабеля. Процедуру пайки нужно выполнять таким образом:

• Надеть на жилу порванного провода термоусадку или прочную пластиковую трубку.
• Края перемычки скрутить вместе ремонтируемыми проводниками.
• Пропаять место соединения.
• Плотно наложить на отремонтированный участок несколько слоев изоленты.
• Сдвинуть термоусадку (пластиковую трубку) на место соединения, чтобы обеспечить его дополнительную защиту. Оно должно быть герметичным, чтобы в случае намокания стена не начала пропускать через себя ток.

Алюминиевые кабели в стене проще всего соединять с помощью клеммы WAGO – это быстрый и надежный метод. Затем место соединения нужно замотать несколькими слоями изоляционной ленты и, если есть возможность, нанести на него слой герметика.

Еще найти место обрыва провода можно с помощью индикаторной отвертки активного действия (с батарейкой). Пример на видео:

Заключение

В этой статье мы разобрались, как найти неисправность в скрытой электропроводке и самостоятельно отремонтировать порванный кабель. Теперь, учитывая изложенные рекомендации, вы при желании сможете сделать эту работу своими руками, не обращаясь за помощью к электрикам.

Что делать если случайно просверлили провод в стене

Просверлить провод в стене сложно. Обычно укладка производится очень тщательно. Неприятность происходит в 2 случаях из 100, человек срочно ищет выход, поскольку проблема достаточно серьезная.

Заменяя пострадавший провод, электрик должен полностью убрать пострадавший фрагмент. Процедура осуществляется посредством бурения стены, которую затем восстанавливают.

Что делать для поиска поврежденного провода

Найти пострадавший участок бывает сложно:

• При сверлении отверстий под лампу риск минимален. Сложнее людям, решившим повесить на стенку ковер, и выяснившим наличие проблемы после того, как просверлены все дырочки.
• При помощи специального индикатора находят проблему. Если провод фазный, проблему решают как можно скорее. Наибольший риск состоит в ударе током. Когда провод найден, срочно демонтируют все металлические детали, устраняют провоцирующий фактор.
• Розетка, вышедшая из строя, проверяется индикатором. При наличии фазы повреждение касается проводника. Если ее нет – найдите место без бурения стены, с помощью специальных приборов. подбирайте те, которые реагируют на состояние электромагнитного поля. Существуют индикаторные отвертки с фазоискателем.

При проверке отключают групповые автоматические включатели. из-за них показания деформируются, поступают неточно.

Неработающий светильник проверяют отдельно. Повреждения обычно затрагивают вводной кабель коробки, или другой вид кабеля. Включая выключатель, проверяют целостность фазных жил проводки.

При повреждении нулевого провода поиск усложняется. Обе жилы являются фазными, при наличии напряжения никакие действия не производятся.

Напряжение подают на фазную жилу, когда отключен автоматический выключатель, с отсоединением нулевого провода.

Как исправляют ситуацию

Каждый раз условия отличаются. Провод, идущий от ответвительной коробки, устраняют полностью.

По-другому восстанавливают кабель от квартирного щитка. Дополнительная ответвительная коробка устанавливается при демонтаже фрагмента провода, его концы освобождаются путем создания шторбы. При поврежденной проводке монтируют распаечную коробку.

Она устраивается на 15 см. в обе стороны от повреждения. Электроинструмент противопоказан. Кабель заводится в алебастр.

Если кабель заменять не потребовалось, провода соединяют по цвету. Соединениями выступают стандартные клеммники. Концы очень хорошо соединяются скруткой, подойдет изолента. Соединения наглухо не замазывают. Использование клемм намного упростит монтаж.

Установленный фрагмент кабельной проводки удачно монтируется в пластиковом коробе. соблюдайте осторожность, не нанесите вреда другим кабелям.

Обязательно отключаются и глушатся недействующие части проводки. Алюминий не первого десятилетия заменяют.

Новая коробка закрывается крышкой. Сверху накладывается штукатурка. обои подклеиваются. Далее подается напряжение, конструкция работает еще много лет.

Если вы сами опасаетесь заниматься такой работой, приглашайте специалиста. При монтаже любой проводки высоки требования относительно безопасности.

Обращение к профессионалам – лучший способ сохранить здоровье и собственность.

А вы знаете, что делать если случайно просверлили провод в стене? Поделитесь своим опытом в комментариях.

Перебит скрытый кабель в стене — что делать?

Что делать при повреждении скрытого кабеля?

Ситуации, при которых кабель скрытой проводки повреждаются, случаются довольно часто. Например, семья повесила ковер на стену, но позитивные эмоции от этого длились недолго. Ведь лампа в комнате перестала работать. Или же человек пытается сделать дырку в стенке с целью поставить полку. Но потом внезапно начало искрить, проводка стала трещать, и затем выключился свет.

Все это четкие проявления нарушения целостности скрытого в стене кабеля. В первом случае с большой вероятностью был пробит нулевой или фазный провод. Второй случай более жесткий, и были повреждены обе жилы, из-за чего произошло короткое замыкание (кстати, дрель теперь можно смело сдать на металлолом).

Для начала необходимо определить, в каком месте была повреждена электролиния. В случае с установкой полки проблем с этим возникнуть не должно. В том месте, в котором человек делал отверстие, и кроется проблема. Если же речь идет про ковер, то определить точное место будет сложнее, потому что при его закреплении делалось много отверстий.

Что делать при повреждении кабеля?

Последовательность действий следующая:

Найти точное место повреждения провода.

Понять, была нарушена целостность нулевого кабеля или фазного? Это необходимо определить еще и потому, что при повреждении фазного саморезом повышается вероятность поражения током. Другие объекты квартиры также нередко проводят электричество, если проводка была смонтирована неправильно.

Определить степень возможной опасности. Для этого нужно всегда иметь при себе работающий индикатор. Не стоит забывать о том, что кабель может быть поврежден в нескольких местах. Поэтому перед выполнением работ необходимо обесточить жилье, выкрутить саморезы и убрать все металлические детали, которые могли бы взять на себя часть напряжения.

Определить, какая часть проводки перестала работать. Как правило, при повреждении одной жилы свет остается. Лишь одна розетка или отдельный прибор может оказаться без тока.

Если перестала функционировать розетка, в ней надо проверить, есть ли «фаза». Если она определяется, то повреждение находится на нулевом проводе. Если же ее нет, то необходимо воспользоваться специальными чувствительными к электромагнитному излучению приборами, чтобы найти место повреждения. Например, это может быть специальная отвертка с фазоискателем.
Но здесь важно понимать, что приборы могут давать неправильные показания, поскольку посторонние провода могут создавать помехи. Чтобы не допустить этого, необходимо выключить непроверяемые автоматические выключатели.

Если проблемы с освещением, то с большой вероятностью, повреждение касается непосредственно того кабеля, который ведет к лампе. Также возможно нарушение работы вводного или ведущего к выключателю провода. По месту расположения коробки можно понять, что именно за кабель перед человеком. Перед тем как пробовать найти место нарушения целостности фазных жил возле лампы, необходимо отключить выключатель. Хотя особых трудностей при поиске места обрыва проводника фазы не возникает. А вот с нулевым все сложнее. Это невозможно сделать без специфических подготовительных мероприятий – отключения автоматического выключателя с дальнейшим отцеплением нулевого кабеля от шины и подачей фазы.

С нулевым проводом последовательность действий для поиска поврежденного места аналогична. Этот метод используется для поиска повреждений провода выключателя освещения в комнате, если они находятся возле него. Поскольку каждая жила кабеля фазная, то здесь не получится что-то понять под напряжением.
Поэтому «автомат» и «выключатель» отключаются, а светильник обеспечивается током на фазе. Лишь в такой ситуации будет возможность найти место, в котором провод поврежден.

После определения места повреждения необходимо восстановить поврежденный участок кабеля. В ряде случаев достаточно просто полной смены кабеля или отдельного его участка (если повреждение в одном месте, порой достаточно и этого). Далее монтируется ответвительная коробка, выравнивается стена, клеятся обои. После этого можно подать напряжение.

Замена поврежденного провода — Руководство по ремонту iFixit

Автор

с 2 другими участниками

Значки:
8

+5 еще значков

Как починить оборванный провод без пайки

В этом кратком и простом руководстве мы покажем вам как починить оборванный провод без пайки .

Это отличное решение для тех, кто не умеет паять или не имеет времени этим заниматься.

Все, что вам нужно, это несколько простых инструментов и изоленты!

Как снять изоляцию?

Удаление изоляции с провода — это быстрый и простой процесс, который можно выполнить с помощью инструмента для снятия изоляции.

Чтобы снять изоляцию с провода, сначала срежьте лишнюю изоляцию острыми плоскогубцами. Затем прижмите инструмент для зачистки к проводу и поверните его, чтобы снять изоляцию.

После того, как вы удалили изоляцию и медь с провода, вы можете приступить к ремонту оборванного провода.

Соединители Wago Метод – Прочность: Высокая

Соединители Wago представляют собой тип электрического соединителя, который обеспечивает быстрое соединение между проводами. Они доступны как в конфигурации «провод-провод», так и в конфигурации «провод-плата» и могут использоваться как для цепей постоянного, так и переменного тока.

Чтобы подключить провод к разъему Wago, сначала снимите изоляцию с конца провода. Затем вставьте провод в разъем и затяните винт, чтобы зафиксировать его на месте. Наконец, закройте рычаг на разъеме, чтобы завершить соединение.

Повторите процедуру с другой стороной (проволокой).

Благодаря простой в использовании конструкции они идеально подходят для приложений, где требуется быстрое и простое подключение.

На подключение проводов уходит буквально десять секунд.

Прочность соединения между проводами такая же, как если бы вы припаивали.

Метод обжимных соединителей — Прочность: Высокая

Обжимные соединители — это быстрый и простой способ соединения проводов без пайки. Чтобы использовать обжимной разъем, снимите изоляцию с провода, вставьте провод в разъем и зажмите его плоскогубцами.

Обжимные соединители могут использоваться для различных применений, включая автомобильную проводку, электропроводку и телекоммуникационную проводку. Они доступны в различных размерах, цветах и ​​формах, так что вы можете найти идеальный разъем для ваших нужд.

При использовании обжимных соединителей обязательно используйте правильный размер провода. Если разъем слишком мал для сечения провода, он не сможет обеспечить хорошее соединение и потенциально может вызвать пожар.

Обжимные соединители являются хорошей заменой для соединения проводов без пайки. Попробуйте!

Способ с термоусадочной трубкой – Прочность: средняя

При соединении провода с помощью термоусадочной трубки важно убедиться, что трубка имеет правильный размер. Трубка должна быть достаточно большой, чтобы ее можно было надеть на проволоку, и она должна быть достаточно тугой, чтобы не соскальзывала.

После того, как вы выбрали подходящую трубку, вам нужно будет отрезать ее до нужной длины. Обязательно оставьте достаточно лишнего, чтобы у вас было с чем работать.

Скрутите провода. Затем натяните термоусадочную трубку.

Теперь пришло время сжать трубку. Это можно сделать с помощью тепловой пушки или с помощью пламени от зажигалки. При использовании теплового пистолета держите его на расстоянии не менее шести дюймов от трубы. Если вы подойдете слишком близко, вы рискуете расплавить трубку. Медленно перемещайте пистолет по трубе, следя за тем, чтобы все участки нагревались равномерно.

Если вы используете зажигалку, держите пламя на расстоянии около дюйма от трубки. Опять же, не забудьте переместить его так, чтобы все области были равномерно нагреты.

Когда трубка сожмется, дайте ей остыть в течение нескольких секунд, прежде чем двигаться дальше.

При необходимости теперь можно обрезать лишнюю трубку острым ножом.

Метод горячего клея – Прочность: средняя

Одним из самых популярных способов соединения компонентов при монтаже проводов является использование горячего клея. Это потому, что горячий клей прост в использовании, и, вероятно, он есть у вас дома. Он не требует каких-либо специальных инструментов или оборудования.

Чтобы использовать горячий клей для проводки, начните с нагрева клеевого пистолета. Когда клей расплавится, держите проволоку одной рукой, а другой нанесите клей на проволоку. Оберните провод вокруг компонента, к которому вы его подключаете, и держите его на месте, пока клей не высохнет.

Теперь, когда вы знаете, как использовать горячий клей для проводки, вы можете приступить к соединению компонентов в своих проектах. Это быстрый способ выполнить работу, и это намного менее грязно, чем использование припоя.

Метод изоленты – Прочность: средняя

Провода легко соединяются изолентой. Просто несколько раз обмотайте изолентой провод, а затем скрутите оголенные металлические концы провода вокруг друг друга, чтобы создать надежное соединение.

Это самый дешевый вариант, но не самый лучший. Если вы ищете более надежное решение, рассмотрите возможность использования припоя. Припой создает гораздо более прочное соединение и прослужит дольше, чем изолента.

Видеоурок

В видео показано, как соединить провод без пайки с помощью этих методов.

Что можно использовать вместо припоя?

Некоторые домашние альтернативы пайке проводных соединений:

Пистолет для горячего клея : Это популярный выбор для многих людей, потому что он прост в использовании и легко доступен. Недостатком является то, что он не очень прочный и может легко расплавиться, если станет слишком горячим.

Суперклей : Это еще один популярный выбор, поскольку он прост в использовании и быстро сохнет. Однако он не очень прочный и может легко сломаться.

Лента : Это хороший выбор для временных соединений, поскольку ее легко использовать и снимать. Но он не очень прочный и со временем может расшататься.

Изолента : Это лучший выбор для временных соединений, поскольку он более долговечен, чем обычная лента. Но это может быть немного сложно в использовании и может быть трудно удалить.

Соединители проводов : Это хороший выбор для постоянных соединений, поскольку они очень прочны и просты в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

Обжимные соединители : Это еще один хороший выбор для постоянных соединений, поскольку они очень прочные и простые в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

Насколько безопасно чинить оборванный провод без пайки?

Существует риск поражения электрическим током при ремонте оборванного провода, независимо от того, припаяны вы или нет. Если вас не устраивают связанные с этим риски, лучше вызвать профессионала.
