Сантехнические люки для ванной и туалета, размеры люка в санузле — как вычислить

Ревизионный люк, как правило, представляет собой дверцу, которая закрывает проем в стене (редко — в полу), где находится все, связанное с сантехникой: трубы, нагревательные приборы, водяные счетчики. Одним словом, то, что смотрится не слишком красиво, но до чего требуется оперативный и регулярный доступ. Как сделать ревизионный люк и что важно знать про его обустройство?

Лэйсан

На фото: Ревизионный люк со стеклянной дверцей

Как люк будет выглядеть на стене
По внешнему виду ревизионные сантехнические люки можно условно разделить следующим образом:

Пластиковый или металлический, обычно белый. Такой люк стоит недорого и подходит под покраску, поэтому он достаточно универсален. Как отделать люк сантехнический — рассмотрим чуть позже.
С фасадной дверцей под дерево или даже стеклянной. Такие декоративные ревизионные люки покупают как деталь хорошо продуманного интерьера.
Ревизионный люк в виде рольставен. Дверца легко двигается вверх и вниз, но замаскировать ее невозможно (только те варианты, что предложил производитель).

Annis Lender

Люк сантехнический, маскируемый плиткой. Обычный пластиковый люк маскируется плиткой, которой отделывается ванная комната. Может открываться, как дверца, или отъезжать в сторону. Люк с фасадной дверцей, по виду не отличающейся от мебели в ванной комнате.

Несколько лет назад ревизионные люки в основном были пластиковыми. И это казалось нормальным: пластик водостоек и смотрится нейтрально. Но из-за своей непрочности они не прошли проверку временем. Кроме того, пластиковые люки сильно выделяются на фоне стен, потолка и пола из плитки или декоративного камня. Как лучше отделать люк в туалете?

По моему личному убеждению, сегодня использовать «голый пластик» при наличии других альтернатив — не лучший выбор. Тем более что вариантов, как отделать люк — множество: его можно не только удачно скрыть, но и обыграть.

ЧИТАЙТЕ ОБ ИНТЕРЬЕРЕ С ФОТО…
Houzz тур: Оттенки песка и меда в квартире с идеальным порядком

Ольга Макарова (ЭкоДизайн)

Как люк будет открываться
Существуют разные варианты: с поднимающимися дверцами, как у кухонных шкафов, сдвижными в сторону или полностью съемными — в этом случае крышка смотрового люка крепится при помощи магнитов. Как отделать люк сантехнический? Возможны варианты.

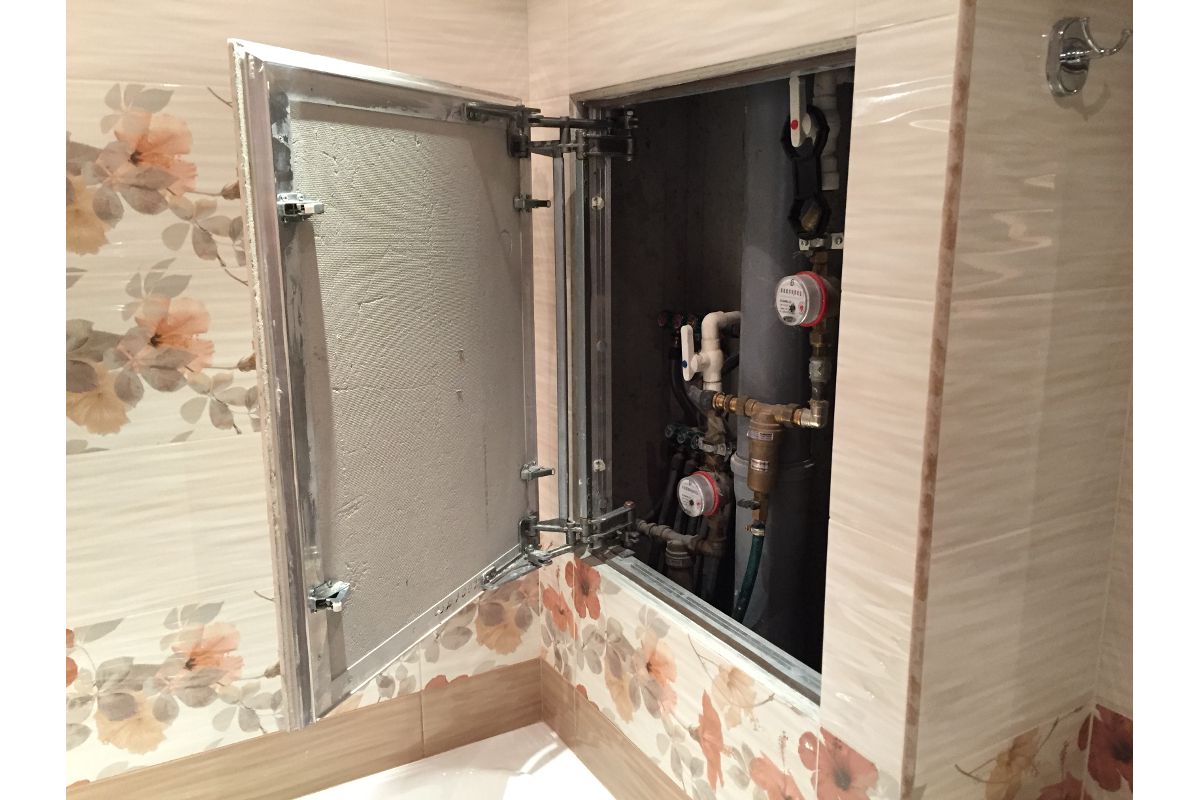

Самый распространенный тип люка — распашной, под плитку. Открывается он с помощью специальных присосок. Если вы потеряете присоску, ее нетрудно заказать в любом магазине ревизионных люков и их запчастей. Именно распашной сантехнический люк в туалете обычно отделывают керамической плиткой.

Признаюсь, лет пятнадцать назад у меня был негативный опыт использования подобного люка в собственном доме. Люк в туалете был сделан под плитку и открывался с помощью присосок, но первые присоски оказались слишком маленькими, и открыть ими ничего не получалось. Приходилось буквально отковыривать лючок ножом, в результате чего на плитке появились небольшие сколы. Среди больших присосок в продаже нашлись только ядовито-оранжевого цвета — через пару дней мне захотелось спрятать их подальше. Так что порой выбрать фурнитуру для ревизионного люка бывает нелегко. Еще один минус такого способа маскировки состоит в том, что плитка на дверце люка быстро отваливается из-за открываний-закрываний.

Фабрика Пространства: мебель под заказ

Выбор механизма открывания в большой степени зависит от того, как вы планируете отделать ванную. Так, например, на мозаике вакуумные присоски могут держаться некрепко. Для такого типа внешней отделки больше подходит нажимной люк (механизм открывается нажатием на дверцу). При нажатии дверца отодвигается фронтально, а затем откидывается в сторону. На мой взгляд, это очень удобный механизм.

Sarah Fortescue

Если ванная комната или туалет в типовой квартире небольшие и распахиванию дверцы мешает мебель или сантехника, я бы предложила люк сдвижного или откидного типа. Первый открывается фронтально, а затем сдвигается в сторону с помощью присосок или нажимного механизма. Откидной же люк открывается под углом сверху и удерживается при помощи карабинов снизу. Если нужно снять дверцу, необходимо отсоединить карабины.

Как вариант, дверцы ревизионного люка можно изготовить и отделать на заказ.

Ольга Шангина | Photography

Спрятать или оставить на виду
Зависит от того, как часто вы вынуждены открывать ревизионный люк. Пример на фото — все детали интерьера подобраны идеально, но в данном случае есть одно неудобство: ежемесячно при снятии показаний счетчиков, которые находятся за дверцей люка, приходится снимать зеркало.

ЧИТАЙТЕ ОБ ИНТЕРЬЕРЕ С ФОТО…
В гостях: Лофт на 33 квадратных метрах

Дизайн-бюро «ПОРЯДОК ВЕЩЕЙ»

Располагаем люк ревизионный правильно
В типовых санузлах место ревизионного люка предопределено, и вопроса о его расположении не возникает. Иное дело, когда мы сталкиваемся с перепланировкой, переносом коммуникаций и можем сами (на этапе утверждения проекта) продумать место будущего люка. Где его располагать?

Там, куда удобно добраться. Чаще всего доступ требуется ежемесячно — для снятия показаний с приборов учета воды. Возможно, потребуется перекрывать вентили в случае отъезда.
Там, где легко оперировать инструментами. Не исключаем возможность проведения ремонтных работ.

Юлия Пискарева/YOLO бюро

Люк под плитку: что учесть
Как правильно сделать смотровой люк в туалете под плитку? Если планируется отделать люк плиткой (наиболее распространенный вариант), необходимо рассчитать его размеры под кратный размер плитки — чтобы на люке по ширине и длине размещалось целое количество плиток. Схему укладки следует подбирать соответствующим образом.

Чтобы правильно рассчитать размер люка под плитку, необходимо визуально прикинуть, где будет находиться люк (помним, что он располагается в месте коммуникаций). После этого измерить высоту и ширину плитки для отделки стен и посчитать, сколько понадобится плиток, чтобы закрыть проем. Исходя из этого вычисляем высоту и ширину люка: число плиток по горизонтали умножаем на ширину одной плитки — это будет ширина люка. Аналогичный подсчет проводим по высоте.

Совет: Существует множество разновидностей скрытых ревизионных люков, но в ванной комнате чаще всего используется настенный тип, маскируемый плиткой. Люки, предназначенные для монтажа на стены, нельзя монтировать в пол. Пытаясь установить сантехнический ревизионный люк самостоятельно, многие допускают такую ошибку, полагая, что разницы нет.

Lineabeta

Важные нюансы монтажа ревизионного люка
Устанавливать люк следует на этапе монтажа перегородки (если используется гипсокартон) или сразу же после того, как будут проложены трубы (если стены капитальные).

Внимательно прочтите руководство к ревизионному люку: сделать все правильно — очень важно. Конструкции имеют различия в размерах, каждый вид обладает присущим именно ему допуском. Для определенного размера отделочной плитки существует свой формат технического люка.

Ревизионный люк крепится через боковые отверстия в его раме при помощи саморезов и дюбелей, иногда сажается на клей.

Герметизация люка
Как сделать люк герметичным? Прежде всего необходимо очистить его дверцу по периметру и плотно закрыть. Малярной лентой шириной 20-30 мм обклейте стену и дверцу вдоль технологического шва таким образом, чтобы осталась только технологическая щель. Обратите внимание, что лента должна быть приклеена плотно и ровно. Технологическую щель заполните силиконовым герметиком, излишки герметика уберите шпателем и снимите малярную ленту. Через 48 часов прорежьте застывший герметик острым ножом, держа нож под углом в 45 градусов по отношению к стене.

6 красивых и доступных идей для оформления дверок сантехнического шкафа

Перед каждым, кто делает ремонт в квартире, встает вопрос — как спрятать инженерные коммуникации. Запорная арматура, счетчики — хочется убрать это с глаз долой. Но просто спрятать не получится, важно сохранить к ним доступ. Оптимальным вариантом становится шкаф над унитазом, если коммуникации проходят там, или скрытый лючок. В этой статье мы собрали красивые идеи оформления сантехнического шкафа, которыми может воспользоваться каждый.

1 Поставить реечные дверцы

Один из самых популярных способов — установить дверцы из наборной рейки или с фрезеровкой под рейки. Дверцы из натурального дерева несомненно станут украшением интерьера. Если санузел совмещенный, то повышенная влажность может навредить дереву. В этом случае рассмотрите варианты из влагостойких материалов, например, из МДФ.

Instagram @in_myhome.vn

Instagram @imagic.key

2 Замаскировать под интерьер

Чтобы сантехнический шкаф не привлекал лишнего внимания, сделайте его частью интерьера. Если он над инсталляцией унитаза, оформите дверцы в том же стиле, что и короб, используя одну краску для всей поверхности.

Можно выбрать ревизионный люк со скрытым механизмом и оформить его плиткой. Конструкция при правильном монтаже становится абсолютно незаметной. Дверца люка подбирается по размерам плитки и открывается по ее швам. А современные технологии позволяют обойтись вообще без ручек: популярная механическая система открывает и закрывает их при помощи одного нажатия. Установку скрытых механизмов лучше доверить профессионалам.

Instagram @ann_da_house

Instagram @modify.kz

Instagram @arsenalremont

3 Выделить контрастным цветом

Основная задача сантехнического шкафа — закрыть неприглядные трубы, но прятать сам шкаф необязательно. Наоборот, сыграйте на контрасте — выделите дверцы цветом. Это могут быть фасады под дерево, когда стены вокруг выложены плиткой, или тот же материал, но другой цвет.

Instagram @pchelova_olga

4 Оклеить обоями

Еще один вариант оформления дверок — оклеить их обоями. Это могут быть те же обои, что и на соседних стенах, или акцентное пятно с нетривиальном рисунком. В этом случае маленький размер ванной или санузла — только плюс. Вы можете выбрать даже дорогие обои, на небольшую площадь не понадобится много материала. Для раздельного санузла это еще отличный способ попробовать яркое оформление интерьера без боязни, что оно вам быстро надоест.

Instagram @kseniapukk

Дизайн: Ольга Цурикова, Фото: Александр Володин

5 Сделать небанальный рисунок

Сантехнический шкаф не только может спрятать неприглядные трубы, но и сам стать элементом декора. Если хотите оригинальности, нанесите на дверцы и часть стены рисунок. Например, как в проекте на фото, где дизайнер внес изюминку в стандартный интерьер с помощью яркой краски и забавного сюжета. Если нет уверенности в своих силах, лучше обратиться к профессиональному художнику.

Instagram @pisa_design

6 Скрыть под картиной или постером

Кто сказал, что туалет — не место для настенного декора? Смело вешайте картину или постер в раме. Этот прием одновременно украсит интерьер ванной комнаты или санузла и скроет наличие сантехнического шкафа. Подберите картину по размеру дверцы или чуть большего формата, чтобы стыков не было заметно.

Instagram @pisa_design

Ванная комната, санузел
Говорят дизайнеры: 11 проверенных приемов оформления ванной, о которых вы не пожалеете

Материал подготовила

Любовь Дубинина

Как установить ревизионный люк под плитку

Для установки ревизионного люка необходимо выполнение следующих условий:

Необходимо рассчитать место, где будет размещен люк. Это может быть стена или потолок. или даже пол. Если имеются откидные люки, то учитывается и расстояние от нижнего края отверстия до горизонтального, которое не должно быть более 7 мм. Что касается бортиков, то они должны быть 3-30 мм. Если вы приобрели съемный люк, расстояние между отверстиями фиксируется в пределах 3-30 мм. Именно по этим разметкам и нужно вырезать отверстие.
Далее рамка люка размещается на одном уровне с плоскостью стены. Это позволит выровнять его со стеной/потолком или полом при нанесении отделочных элементов.
С помощью шурупов или дюбелей рамка люка фиксируется в отверстии.
Далее нужно заняться отделочными материалами. Для этого нужно приклеить декоративную плитку на специальный цементный клей толщиной 3-5 мм, например эластичный клей для керамической плитки и гранита Текнофай Флекс С2ТЕ S1 . Но следует помнить, что при склейке нужно предварительно закрыть швы малярным скотчем и закрыть сам люк.

После полного высыхания плиточного клея установленные крестики вынимают из швов и двери открывают, проверяют и снова закрывают, чтобы затереть все швы.

Чем затирают швы плитки Чтобы штриховка стала менее броской, нужно не просто приклеить плитку, но и затереть швы.

Для этого выполните следующие действия:

Откройте люк и тщательно очистите все торцы плиток в области шва, чтобы на них не осталось клея, пыли и т.п.
С помощью малярной ленты проклейте область вокруг дверного шва и используйте специальную затирку для швов Teknoderz EX. Но перед этим плотно прижмите ленту, чтобы герметик не попал в стык двери. Не обязательно заливать герметиком всю глубину, а только до 5 мм.
Удалите излишки силикона специальным шпателем.
Когда клей высохнет, снимите малярную ленту. А после 2-х суток техническим ножом прорезать швы по периметру на всю глубину под углом 45 градусов. Чтобы шов был незаметен, необходимо погрузить нож на всю глубину и резать без перерывов.

После прорезания герметика откройте дверь и удалите излишки герметика для более плавного и легкого открывания дверей в будущем.
При правильной установке смотровой люк будет практически незаметен и вы сможете беспрепятственно пользоваться им в любое время.

Дополнительные продукты

‹
›

Люк ревизионный BOX 200×200 мм, нажимной, алюминий, под покраску, обои,
850 грн /шт.
Люк ревизионный STANDART 200×200 мм, нажимной, алюминий, под покраску, обои
850 грн /шт.
Люк ревизионный UNIVERSAL 200×200 мм, нажимной, алюминий, облицованный плиткой
1340 грн /шт.
Люк ревизионный EURO ECO 200×200 мм, стальной, для плитки
1180 грн /шт.
Ревизионный люк ЕВРО 200×300 мм, стальной, для плитки
1760 грн /шт.
Люк ревизионный EURO-N 200×300 мм, стальной, нажимной, для плитки
1930 грн /шт.
Ревизионный люк LIGHT 200×200 мм, алюминий, для пола
1350 грн /шт.
Ревизионный люк POWER 600×600 мм, стальной, с пневмоподушками, для плитки, ламината
7200 грн /шт.
Клей тиксотропный для керамической плитки Teknofay Flex C2TES1 эластичный, серый, 25 кг
540 грн /мешок

Люки сантехнические для ванной и туалета Размеры: размеры отверстий

Для монтажа коммуникаций в квартирах и частных домах применяют два способа: открытый и закрытый. При открытом способе все трубы и устройства находятся на виду, а при закрытом – маскируются фальшстенами, перегородками или коробами.

Для обеспечения доступа к оборудованию используются сантехнические люки для ванной и туалета: размеры устройств обычно зависят от размеров скрытых трубопроводов и количества обслуживаемых устройств.

Содержание статьи:

Обозначение ревизионных люков в ванных комнатах
Что необходимо для обеспечения доступа к
Типы сантехнических люков
- Классификация №1: по способу открывания
- Классификация №2 : по материалу изготовления
- Классификация №3: по степени маскировки
- Классификация №4: по месту установки
Инструкция по установке люка
- Установка металлической модели «под плитку»
- Советы по изготовлению люка для ванны
Правила определения размеров
Выводы и полезное видео по теме

Назначение ревизионных люков в ванных комнатах

Отличительной особенностью современных ванных комнат и туалетов является продуманный дизайн, в результате чего на первый план выходит эстетическая сторона отделки. Технические устройства, обеспечивающие комфортное принятие водных процедур или удобство пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание трубопровода не требуется, но периодически возникает необходимость использования запорной арматуры. Например, чтобы перекрыть подачу воды на кухню в связи с заменой крана, нужно перекрыть определенный кран.

Устройства в виде дверей или люков необходимы для обслуживания приборов учета, маскируемых за перегородками. Отодвинув заслонку или открыв дверь, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, что одним из узлов, к которому необходим постоянный доступ, является место установки гидрозатвора для ванны. Если же он глухой, то его придется демонтировать каждый раз при возникновении засора в трубе или возникновении течи в месте соединения частей сифона.

Можно сделать вывод, что любые узлы и устройства, требующие регулярного осмотра, должны быть в свободном доступе. А при полной облицовке помещений пластиком или пластиком этого можно добиться только с помощью технических люков.

Что нужно для обеспечения доступа

Для облегчения ремонтных работ трубопровод, подающий воду в квартиру или дом, разделен на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается задвижкой или шаровым краном, установленным на трубе. Если это возможно, большинство клапанов монтируют в одном месте.

Коллекторная проводка — это удобный способ разделить систему на отдельные цепи. Преимуществом является автономное использование отдельных линий при выходе из строя соседних, недостатком — более дорогой монтаж

Когда все значимые запорно-регулирующие и водоразборные устройства маскируются фальшстеной, но сосредоточены в одном месте, гораздо проще соорудить люк для доступа к ним. Дверь будет больших размеров, но это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудованы так называемыми блоками или входными узлами. В стандартной комплектации помимо шаровых кранов есть фильтр очистки воды, пара приборов учета, редуктор давления.

Фильтр часто устанавливают на байпасе, чтобы его можно было промывать обратным потоком воды. Все агрегаты оснащены шаровыми кранами для быстрого снятия в связи с ремонтом или заменой.

Входной узел с фильтрами и другими устройствами спрятан за перегородкой, которая защищает оборудование и помогает выдержать интерьер ванной комнаты в едином стиле

В совмещенный санузел или санузел входит канализационный стояк. Параллельно ему идут трубы централизованной системы горячего водоснабжения и горячего водоснабжения.

Если угол с вертикально расположенными стволами закрыт, то на нем также устанавливается люк — напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной, как и в туалете, несколько.

Типы сантехнических люков

Причин для оснащения ванных комнат ревизионными люками множество, но видов этих люков еще больше. Существуют модели заводского изготовления, габаритные и цельнолитые, из нержавеющей стали или пластика.

Они контрастировали с самодельными панелями из подручного строительного материала и крепежа, купленного в магазине. При разделении на группы используются различные стороны моделей.

Классификация № 1: по способу открывания

Сантехнический люк – это дверь, которая может распахиваться, сдвигаться в сторону, откидываться или выдвигаться под действием давления.

Распашные двери — традиционный тип, типичный для большинства входных дверей, мебельных дверей и оконных рам. Они шарнирно закреплены с одной стороны, легко открываются и служат долго благодаря простому устройству. Чтобы открыть люк, нужно потянуть за ручку, которая может быть как обычной, так и оснащенной защелкой или замком.

Раздвижные модели напоминают обычные распашные, но имеют более сложную конструкцию шарнира. Застежка состоит из трех звеньев, позволяющих сдвинуть люк в сторону в два приема: сначала толкнуть его на себя (1,5-2 см), а затем осторожно отодвинуть в сторону.

Такие модели стали популярны, когда возникла необходимость установки люков в труднодоступных местах: для ванн, унитазов, биде или мебели

Люки распашные устроены по простому принципу: с одной стороны фиксирующее крепление, с другой — поддерживающий механизм. При открытии защелки дверь просто наклоняется вперед, переходит из вертикального положения в горизонтальное.

Толкающие модели классифицируются как «невидимые». Их сложно заметить, так как материал облицовки люка часто совпадает с общей отделкой стен.

Чтобы получить доступ к сантехническому шкафу, нужно слегка нажать на панель, после чего она выдвинется вперед. Далее возможны различные способы дальнейшего открывания — либо вспахивание, либо отодвигание в сторону.

Фотогалерея

Фото

Поворотная створка крепится металлическими петлями к прочной раме. Каркас, в свою очередь, закрепляется в проеме фальшстены

Двухстворчатые модели предназначены для широких проемов, так как пользоваться одной створкой неудобно, а иногда и невозможно

Складные модификации удобны, когда доступ требуется нерегулярно, а устройства, не требующие частого вмешательства, прячутся за перегородкой

Самостоятельно изготовить нажимную модель сложнее, чем простую распашную дверь, но в продаже можно найти множество вариантов

Распашная дверь

Раздвижная боковая модель

Ревизионный люк на петлях

Плитка Давление Модель

Выбирая люк по способу открывания, необходимо проанализировать место установки и решить, какую модель монтировать целесообразно, а какая вызовет трудности в процессе обслуживания устройств или комплектующих.

С этапами выбора и устройства Следующая статья, которую мы рекомендуем прочитать, познакомит вас.

Классификация № 2: по материалу изготовления

Заводские модели можно разделить на две большие группы. К первой относятся металлические изделия, изготовленные из нержавеющей стали и оснащенные качественным крепежом.

Представляют собой прочную раму с дверью, которую можно открыть любым из вышеперечисленных способов. Большинство предложений рассчитаны «под плитку», но двери можно декорировать любыми материалами.

Ко второй группе относятся пластиковые люки. Они менее надежны, легки и просты в установке. Стоимость пластиковых изделий значительно ниже. Если надежный стальной люк стоит 3,5-4,5 тысячи рублей, то пластиковый аналог имеет среднюю цену 200-350 рублей.

Купить недорогой пластиковый люк – выход из положения для домашних мастеров, самостоятельно ремонтирующих ванные комнаты. Крепить можно саморезами, жидкими гвоздями и даже герметиком

В отличие от заводских вариантов, самодельные люки не изготавливаются из металла, хотя при изготовлении каркаса часто используется металлический профиль. Для панели люка выбирают недорогой, но прочный материал: гипсокартон, пластик, дерево. Плитку удобно наклеивать на заготовки из гипсокартона, если задача мастера создать «незаметный» люк.

Выбирая тот или иной материал, необходимо правильно оценить его износостойкость и водостойкость. Если взять обычный, а не влагостойкий гипсокартон, то он быстро потеряет свои качества, начнет набухать и крошиться. Аналогичный процесс происходит и с необработанной древесиной, которая со временем деформируется от избыточной влаги и перепадов температуры.

Классификация #3: по степени маскировки

Такой вариант деления на группы можно назвать условной классификацией, так как четкого разграничения двух категорий люков нет: одни из них заметные, вторые называются «невидимками».

К первой группе относятся конструкции, выделяющиеся на фоне окружающей облицовки. Например, это белые пластиковые люки, которые бросаются в глаза благодаря своему цвету и материалу. Если поставить такой люк за унитазом, он сразу бросается в глаза, однако не портит общую картину, так как сочетается с сантехническими приборами по цвету.

Невидимки — визуально скрытые структуры. Маскировка происходит за счет использования одной и той же керамической плитки в стенах и крышках люков.

Благодаря размерам рамы и плиточным швам, адаптированным к элементам плитки, плоскость люка сливается со стенами. В результате несведущему человеку сложно определить, где находится техническое отверстие.

Сложность поиска сантехнического люка возрастает, если на двери нет ручки. Такие модели обычно имеют нажимной способ или снимаются с помощью присосок.

Преимуществом «невидимки» является полное слияние крышки люка со стеной, благодаря чему настенная отделка выглядит цельной, нетронутой.

Классификация №4: по месту установки

Казалось бы, все сантехнические люки для туалета или ванны устанавливаются в стене. Это обычное место, но есть также виды на потолок и пол.

Отверстия в потолке нужны для обслуживания коммуникаций, которые находятся над подвесными конструкциями. Такие модификации правильнее называть ревизией, а не сантехникой, так как они обеспечивают доступ к и электрическим проводам.

Монтаж потолочного люка осуществляется при монтаже подвесной конструкции. Его устройство не отличается от настенных аналогов – такая же распашная дверца, которая запирается на защелку

Отверстия, расположенные в полу, ведут к канализационным или водопроводным трубам, расположенным ниже уровня отделки. Такое расположение коммуникаций не характерно для типовой разводки, но может встречаться при фальшполе или создании толстого утепления (например, в частных домах или на первых этажах многоквартирных домов).

Люки, установленные в полу или в напольных коробах, ведут к местам соединения труб, поворотам, трапам — то есть к конструкциям, которые нуждаются в обслуживании и не могут быть замурованы наглухо. Были случаи, когда для доступа к месту разрыва трубопровода в месте стыка отдельных элементов приходилось не только снимать финишное покрытие, но и забивать стяжку.

Кроме того, люки установлены в коробах защиты пола и находятся под ванной.

Инструкция по установке люка

Нюансы установки, а также выбор инструмента полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта крепления люка – заводской образец и самодельную доработку конструкции для ванны.

Установка металлической модели «под плитку»

Для установки люка скрытого, облицованного плиткой, потребуются перфоратор, отвертка, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.

Заводской образец с металлическим каркасом будет монтироваться в фальшстену из гипсокартона, подготовленного под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, сначала необходимо сделать закладные из металлопрофиля по периметру люка.

Галерея изображений

Фото

Чтобы вставить люк в рамку на стене, нужно временно отделить дверь. Делается это отверткой — откручиваются два крепежных болта

Вставляем металлическую рамку, отделенную от люка, в отверстие в стене. Размеры окна должны соответствовать размерам ревизионного люка

Для крепления используем длинные шурупы. Следим, чтобы рамка не выступала над поверхностью листов гипсокартона, а находилась на одном уровне

Прикручиваем обратно дверцу люка, используя «родной» крепеж. Сначала крепим нижний болт, верхний болт. Проверяем, хорошо ли открывается дверь

Размечаем, чтобы часть плитки выступала за периметр рамы. Наносим жидкие гвозди на основную часть и поочередно приклеиваем элементы к двери, начиная снизу

Чтобы внешний вид люка полностью соответствовал окружающей обстановке, необходимо оставить зазоры для затирки швов. Для этого используем обычные монтажные крестики

Чтобы случайно не расколоть плитку, фиксируем ручку в межплиточный шов: сверлим два отверстия под саморезы, которые в дальнейшем, после затирки, закручиваем с обратной стороны

Снимаем крестики и затираем швы обычным шпателем. Остаток удаляем влажной губкой. После высыхания монтируем ручку

Этап 1 — отделение двери от коробки

Этап 2 — крепление рамки к стене

Этап 3 — крепление рамки на саморезы

Этап 4 — замена дверцы люка

Этап 5 — Приклеивание плитки на жидкие гвозди

90 002 Шаг 6 — Вставка крестовин между плитками

Шаг 7 — Отверстия для крепления ручки к двери

Шаг 8 — Затирка плитки

Последний штрих — обрамление люка пластиковым уголком. Пластик тонкий, однако на первом этапе, в процессе разметки и резки окна, необходимо учитывать его толщину. После окончания работ между пластиковой кромкой двери и коробкой должен оставаться зазор не более 2 мм.

За счет ручки и пластиковой рамы люк сложно назвать «невидимым» в полном смысле этого слова, но он отлично гармонирует с облицовкой ванной комнаты

Если перегородка выполнена из пластика, то для отделки двери вместо плитки также используется пластик. Люк будет весить меньше, но закладные нужны в любом случае, иначе металлическую конструкцию не закрепить.

Советы по изготовлению люка для ванны

Небольшой люк под ванную, в месте установки жгута, пригодится, когда требуется замена или устранение течи из-за разгерметизации соединений. Такой же люк можно установить и с другой стороны, но уже для создания ниши для дезинфицирующих и моющих средств.

Для работы вам понадобится металлический профиль, кусок гипсокартона и плитка, из которой сделана ванная и экран под ванну.

Фотогалерея

Фото

Этап 1 — подготовка двери из гипсокартона

Этап 2 — крепление профиля на заднюю часть люка

Этап 3 — приклеивание плитки к двери

Этап 4 — установка дверных ручек 900 05

Если люком нужно пользоваться нечасто, то швы между ним можно заполнить экраном. Он заполнит пробел, и дверь будет смотреться более органично и менее заметно. При необходимости затвердевший герметик можно прорезать строительным или канцелярским ножом.

Правила размеров

Наиболее трудно исправимые ошибки, связанные с неправильным выбором размеров сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячных показаний приборов учета, изредка потребуется замена или ремонт «по месту», для чего небольшого окошка будет недостаточно.

Чем больше смотровой люк, тем шире зона охвата и возможность проведения ремонтных работ. Хорошо, если все значимые соединения трубопроводов, запорная арматура и устройства, требующие регулярного обслуживания, попадают в открытую техническую зону.

Если газовая колонка установлена в скрытой нише или за фальшстеной, то доступ к регулирующим частям агрегата и трубопроводу необходимо сделать максимально широким

Заводские модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов.

Конкретных стандартов на самодельные конструкции нет, нужно отталкиваться от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.

Выводы и полезное видео по теме

Особенностей установки самоделок и заводских моделей очень много. Чтобы узнать о некоторых из них, предлагаем посмотреть интересные видео.

Видео № 1. Как установить металлический люк под плитку в вертикальной угловой коробке — Рекомендации специалистов по практике:

Видео № 2. Установка «Невидимой» Хэтч от A до Z:
