Какое давление должно быть в расширительном бачке системы отопления

2969358313

8 мин. на чтение

22.03.2022

Содержание

Какое давление в расширительном бачке считается оптимальным

Как проходит контроль показателей в устройстве

Какое давление в расширительном бачке системы отопления должно быть

Каким должно быть давление в расширительном бачке отопления закрытого типа

Как проверить давление в расширительном бачке отопления

О каких неполадках говорит давление в расширительном бачке отопления

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

Для чего необходим бак в системе отопления

Как увеличить давление в системе в отопления

Как устанавливать расширительный бачок в открытой отопительной системе

Почему давление в системе отопления падает

Почему повышается давление в расширительном бачке котла

Коротко о главном

Система отопления очень важна для комфортного проживания в жилом помещении. Производители предлагают большое количество моделей, которые отличаются по своим характеристикам и функциональным возможностям. Как и все приборы, эта система нуждается в качественной установке и регулировке.

Установленный бак

Какое давление в расширительном бачке считается оптимальным

В техпаспорте устройства можно найти информацию о том, какое давление должно быть в расширительном бачке системы отопления закрытого типа, в том числе и для частных домов. Однако если такой характеристики не имеется, знайте, что оптимальное давление всегда ниже на 0,2 – 0,3 атм, чем рабочее.

У невысоких построек напор воздушного потока варьируется от 1,5 – 1,8 атм. Следовательно, давление в расширительном бачке двухконтурного котла варьируется от 1,2-1,6 атм.

Давление в расширительном бачке измеряют манометром, который нужно подключить к ниппелю. Он в свою очередь расположен под крышкой, которую надо открутить.

Как проходит контроль показателей в устройстве

Сначала следует прикрепить манометр на ниппель, затем действовать согласно следующей инструкции:

• Выключить электрокотел и подождать несколько минут до полной остановки функционирования.

Устройство прибора

• Закрыть запорную арматуру в том месте, где размещается гидроемкость. Вылить содержимое. Если мембранный резервуар находится в электрокотле, перекрыть подачу жидкости.
• Отсоединить колпак и подсоединить насосный агрегат.
• Закачать воздух до 1,5 атм и подождать, пока из ёмкости не выйдут остатки содержимого.
• Закрыть арматуру и довести значения показателей в емкости до необходимых с помощью специальных устройств.
• Убрать агрегат, надеть колпак, закрыть все отверстия. Наполнить трубы нагрева и проследить за параметрами.

Какое давление в расширительном бачке системы отопления должно быть

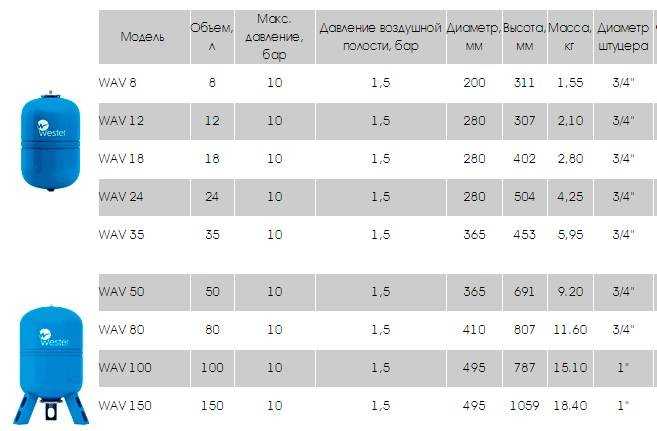

Значение давления в расширительном бачке котла для различных колонок может отличаться. Это связано с различием в оснащении и конструкции. Нормативы определяются изготовителем в техпаспорте агрегата.

Чаще всего можно встретить, что показатели напора в новом приборе равны 1,5 атм. Однако не всегда они подходят для установленной системы отопления, их можно легко сбросить. Для этого в гидроемкости установлен трубопровод (у определенных изготовителей – золотник), которым производят регулировку напора воздуха.

Комплектующие части

Для нормальной работы газового оборудования лучше всего, чтобы в мембранном отсеке величина напора воздушного пространства была равна показателю, который на 0,2 атм меньше, чем в рабочем элементе. Иначе нагретое содержимое не сможет попасть в бойлер.

Каким должно быть давление в расширительном бачке отопления закрытого типа

В маленьких домах используют расширительный бак для отопления закрытого типа установки и давление варьируется от 0,8 до1,0 бар (атм). Важно, чтобы оно не опускалось ниже 0,7 атм, так как аппаратура просто выключиться.

Как проверить давление в расширительном бачке отопления

Самый простой способ для поверки давления – это подключить манометр.

Важно! 1 Бар=1 АТМ= 0,1 МПа.

Чтобы выровнять силу напора воды, нужно:

• Сделать расчет и отнять 0,2 атм.
• Спустить (иногда накачать) воздух из системы до необходимого показателя.
• Подсоединить бак к трубопроводу и заполнить водой.

Как измерить и отрегулировать напор в расширительном бачке

• Подключить насос и заполнить водой емкость до получения показателей давления использования.
• Включать устройство в первый раз можно только после нагревания воды до предельной температуры.

Важно! Движения должны быть медленными, чтобы не пропустить нужные показатели напора.

О каких неполадках говорит давление в расширительном бачке отопления

При некорректной настройке напора воздуха могут происходить сбои в работе отопительной системы. Например, если расширительный бак перекачан, не сработает функция компенсации. Это произойдет из-за того, что воздух вытолкнет лишний кипяток из емкости, увеличив давление в трубопроводах.

При показаниях ниже нормы мембрана не сможет противостоять напору воды, и жидкость заполнит всю цистерну. Вследствие этого повысится температура теплоносителя и сработает клапан предохранения.

Установленный бак

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

При недостаточном давлении система просто не будет включаться. А сильно увеличенное давление послужит причиной разрыва устройства. Избежать поломок можно, предварительно рассчитав подходящее значение давления для прибора.

Для чего необходим бак в системе отопления

Данное устройство служит защитой от гидроударов и возможности образования воздушных пробок.

Так как при нагревании воды напряжение и температура внутри бойлера начинает расти, дополнительная цистерна забирает в себя лишнюю воду, которая образовалась при нагреве. После остывания и стабилизации показателей, жидкость возвращается в аппаратуру.

Манометр в работе

Как увеличить давление в системе в отопления

Чтобы привести показатели в норму, нужно сделать несколько шагов:

• Перекрыть доступ воды в контуры.
• Слить жидкость из котла или трубопровода, если бак находится отдельно от системы.
• Взять насос с манометром, подсоединить к ниппелю и накачать воздух. В этот момент должна пойти вода из участка трубы, где был заблокирован проход.
• Когда показатели достигнут цифры в 1,2 – 1,5 атм прекратить накачивать воздушный слой.
• Открыть запорные краны, добавить воздушные потоки в контуры до 1,2-1,5 бар и включить котел.

Теперь аппаратура должна работать хорошо. Если напор опять упадет, стоит провести замену ниппеля в баке.

В видео показан процесс проверки и накачки воздуха в расширительный бак системы отопления

Как устанавливать расширительный бачок в открытой отопительной системе

При монтаже открытого типа аппарата стоит учитывать, что бак надо устанавливать в самой высокой точки в контурах нагревания. Также необходимо обратить внимание на то, чтобы не было утечки воздуха из системы. Это приведет к сбоям в ее работе.

Установленная конструкция

Почему давление в системе отопления падает

Самой частой проблемой считается отключение от питания. Вследствие этого аппаратура просто не включается из-за плохого ресурса. Для решения этой проблемы нужно использовать другие точки электропитания.

Одним из факторов, почему снижается давление в аппаратуре, является нарушение целостности гидроемкости. Прибор функционирует на антифризе, поэтому при наличии мелких трещин он вытекает.

Если напор упал очень сильно, следует обратиться к мастеру. В случае небольшого отклонения в цифрах и нормализации их при запуске, устройство не нуждается в ремонте и им можно спокойно пользоваться дальше.

Какое давление должно быть в расширительном бачке? У закрытого типа аппарата оно должно быть в пределах 0,8 – 1 бар

Почему повышается давление в расширительном бачке котла

Что влияет на давление воздуха в расширительном бачке отопления:

• Маленький объем гидроемкости. Влага при подогреве увеличивается в объеме и при неправильно выбранной емкости жидкость стекает назад. Производится выброс воздуха через гидроклапан, и резервуар уже не способен возместить термическое повышение размера жидкости, как результат – в установке увеличивается показатель напора.
• Проблемы с целостностью резинки в емкости. В данной ситуации жидкость заполнит весь цилиндр, и микроманометр покажет снижение величины напора, в то время как параметры давления в установке будут существенно увеличены. В этом варианте необходима замена емкости или мембраны.

Резервуар стоит перед насосом

• Резервуар стоит сразу после оборотного насосного агрегата. Это может привести к увеличению величины давления. Подобная установка способна стимулировать гидромеханические удары в контуре.
• Быстрое наполнение установки содержимым при запуске.
• Конструкция наполняется из верхней части.
• Проблемы в деталях.
• Крыльчатка оборотного насосного агрегата не герметична и пропускает воздушные потоки.

Важно! Наполнение установки производится из нижней части системы при закрытых кранах.

Как установить правильное давление в бачке, рассказано в видео

Коротко о главном

Расширительную цистерну рекомендуется устанавливать совместно с любым газовым котлом. Устройство заберет излишнюю влагу и предохранит от разрушения из-за нагревания воды.

При выборе и использовании расширительного бочка стоит обратить внимание на особенности и характеристики прибора, а для увеличения сроков службы стоит следовать советам по эксплуатации.

Для понимания, какое давление должно быть в расширительном бачке системы отопления, необходимо изучить техпаспорт устройства или вышеописанные рекомендации.

Сталкивались ли вы с увеличением/понижением давления в расширительном бачке? Как вы решили эту проблему?

Автор статьи

Бородин Денис

2969358313

8 мин. на чтение

22. 03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Какое должно быть давление в расширительном бачке газового котла

• Главная

• Диагностика неисправностей

• Какое должно быть давление в расширительном бачке газового котла

Дата материала: 25.04.2022

Содержание

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

• Устройство расширительного бака закрытого типа
• Какое давление должно быть в расширительном бачке
• Как проверить давление в расширительном бачке отопления
• Выводы

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа. Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.
Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем.

Отсутствие давления в воздушной камере расширительном бачка котла — одна из причин, почему в котле постоянно падает давление.

Дополнительные материалы:

Почему падает давление в газовом котле

Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может — жидкость несжимаема.
Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Давление в расширительном бачке котла

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры пустого резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем.

Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.
Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара.

Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

• Vaillant TEC 0.8-2 бар;
• Ariston EGIS 24 1-3 (max) бар;
• Ariston CLASS 1-1.5 бар;
• BAXI ECO-4 0.7-1.5 бар;
• BAXI ECO 5 1-1.5 бар;
• Buderus U042 1-2 бар.

Это значит, что чаще всего в расширительном бачке будет достаточно давление 0.8-1 бар.

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1. 2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого.

То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле — компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.

Важно! Расширительный бачок нужно обслуживать правильно — есть строго определенный порядок действий!

Как правильно накачать расширительный бачок воздухом читайте (процедура одинакова для любого котла):

Как накачать расширительный бачок BAXI

Если в результате проверки выяснилось, что давление недостаточно — необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования — давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить «подкачку» бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле — будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона.
Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке

Сантехника — Какое правильное давление в расширительном баке горячей воды

Задавать вопрос

спросил
5 лет, 9 месяцев назад

Изменено
2 года, 2 месяца назад

Просмотрено
52к раз

Какое правильное давление для предварительного заполнения расширительного бака ГВС? Я читал в нескольких местах, что он должен быть под давлением поступающей воды. Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. Кроме того, я также читал в нескольких местах о 12 PSI и о том, что это давление заполнения для двухэтажного дома. Почему давление наполнения не должно быть рабочим давлением поступающей воды?

Из http://diy. blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе

В этот момент вы захотите закрыть кран, который вы открыли, и открыть
запорные клапаны (убедитесь, что вы закрываете удлинительную трубу или закрываете
клапан на удлинителе, иначе у вас будет вода везде). Включите все
приборы горячей воды в доме, пока вода не течет нормально (не
распыление), чтобы убедиться, что система заполнена и находится под полным давлением.
Проверьте и устраните утечки.

Прикрепите манометр к любой части водопроводной системы. Некоторый
датчики содержат резьбу для садового крана, или вы можете прикрепить ее к
пристройка, где будет установлен расширительный бачок. Однажды
манометр подключен, откройте клапан, чтобы получить показания манометра. Примечание
давление. Если давление не в пределах нормы 40 –
80 фунтов на квадратный дюйм, вам придется предпринять шаги, чтобы исправить это (что не покрывается
в этой статье).

Предварительное давление в баке

Большинство расширительных баков находятся под давлением от 12 до 40 фунтов на кв.
установите бак, который вы должны соответствовать давлению в системе. Начать с
снятие защитной крышки с воздушного клапана на баке. Использовать
манометр для проверки давления. Используйте велосипедный насос или компрессор,
чтобы заполнить бак, чтобы он соответствовал давлению в системе, которое вы отметили ранее.

Из Bell & Gossett FHD501A (http://documentlibrary.xylemappliedwater.com/wp-content/blogs.dir/22/files/2012/07/fhd-501a.pdf):

Большинство бытовых мембранных резервуаров предварительно заправлены до давления 12 фунтов на квадратный дюйм, чтобы соответствовать
напорные потребности типичного двухэтажного дома. Когда давление питательной воды
достигает 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет находиться под
фунтов давления. В этот момент вода больше не будет поступать в систему, потому что
давление по обе стороны диафрагмы будет одинаковым. Стоит проверить воздух
давление в мембранном баке перед его установкой, так как часть воздуха может
ускользнули при транспортировке и хранении.

Мне кажется, что если бы вы просто использовали давление 12 фунтов на квадратный дюйм, а ваше рабочее давление было бы, скажем, 60 фунтов на квадратный дюйм, ваш бак был бы полностью залит водой и не выполнял бы никакой реальной функции.

• сантехника
• вода
• расширительный бак

Когда я читал руководство по проектированию B&G выше, я понял, что я думаю, что ответ. 12 фунтов на квадратный дюйм необходимо для двухэтажного здания с гидравлической системой с замкнутым контуром. Большинство бытовых котлов ограничены давлением 30 фунтов на квадратный дюйм, прежде чем откроется предохранительный клапан. Так что, если бы эта система была рассчитана на 60 фунтов на квадратный дюйм, вы, вероятно, можете себе представить, что возникли бы некоторые проблемы. С другой стороны, расширительный бак для системы горячего водоснабжения ДОЛЖЕН заряжаться до давления в линии, поскольку он напрямую подключен к входящей линии холодной воды.

2

У меня есть клиент, у которого шланги для промывки скота находятся на расстоянии более 400 футов от бойлера косвенного нагрева. в этом случае для городов 50# недостаточно, так как нагнетательный шток оставляет прибл. 15# на станциях мойки. поэтому в главном механическом помещении есть насос повышения давления подаваемой воды, где давление поднимается до 93#. Еще одна причина проверить поступающее холодное водоснабжение и не брать на себя водоснабжение вашего города.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Расширительный бак для воды, предварительно заправленный при давлении 25 psi. Домашнее давление на 70

спросил
4 года, 2 месяца назад

Изменено
3 месяца назад

Просмотрено
5к раз

У меня есть расширительный бак для воды (5 галлонов), установленный на новом водонагревателе (40 галлонов), и давление в моем доме составляет 70-80 фунтов на квадратный дюйм.

Резервуар предварительно заряжен под давлением 25 фунтов на квадратный дюйм.

Я знаю, что должен соответствовать давлению воды в моем доме и в баках, но мне интересно, не должно ли это произойти немедленно.

Если бы я должен был сделать это немедленно, должен ли я отключить водопровод и могу ли я качать с помощью электрического насоса или мне нужно отключить водопровод и полностью снять бак, прежде чем я смогу его качать?

• вода
• водонагреватель
• бак для воды

1

Вы должны, по крайней мере, соответствовать давлению воды, подаваемой в ваш бытовой водонагреватель. Мочевой пузырь — это мочевой пузырь, он не предназначен для того, чтобы выдерживать давление, которое он будет растягивать и растягивать, пока не сломается. Вы можете взорвать бак за часы или дни, если вы не соответствуете давлению.

Для бойлеров вы должны соответствовать любому давлению, на которое вы установили регулятор воды, обычно 14 фунтов на квадратный дюйм. Я обычно заправляю расширительный бак до 16 фунтов на квадратный дюйм для регулятора воды, установленного на 14 фунтов на квадратный дюйм, потому что я никогда не хочу, чтобы свежая городская вода попадала в систему. Каждый раз, когда поступает пресная вода, она приносит в систему хлор и кислород, которые разрушают регулятор давления и клапан температуры и давления.

Резервуар должен быть под давлением, чтобы соответствовать давлению в линии дома. Не оставляйте его на уровне 25 фунтов на квадратный дюйм. Воздух действует как пружина; по мере заполнения мочевого пузыря воздух сжимается, и давление повышается до тех пор, пока не сравняется с давлением в трубопроводе. При 25 фунтах на квадратный дюйм ваш бак может быть наполовину полон (просто в качестве примера), что оставляет две проблемы. Во-первых, вы теряете половину емкости бака. Во-вторых, эффективная «скорость пружины» воздуха увеличивается, что затрудняет его наполнение по мере его заполнения. Это снижает общий эффективный амортизирующий эффект бака, что является его основным достоинством.

Резервуар должен быть пустым, чтобы создать в нем давление, потому что давление в магистрали будет отображаться независимо от состояния заполнения. Так что да, надо отключать.

Давление воздуха внутри бака должно быть установлено как минимум равным давлению на входе, при полном объеме воздушной камеры внутри бака. Для этого не нужно ничего отключать. Вы можете просто 1) перекрыть основной кран подачи воды и 2) открыть где-нибудь кран, чтобы сбросить давление в водопроводе дома, а затем 3) накачать давление в баке (используя любой воздушный насос, который вам нравится), чтобы равное нормальному давлению подачи дома.
